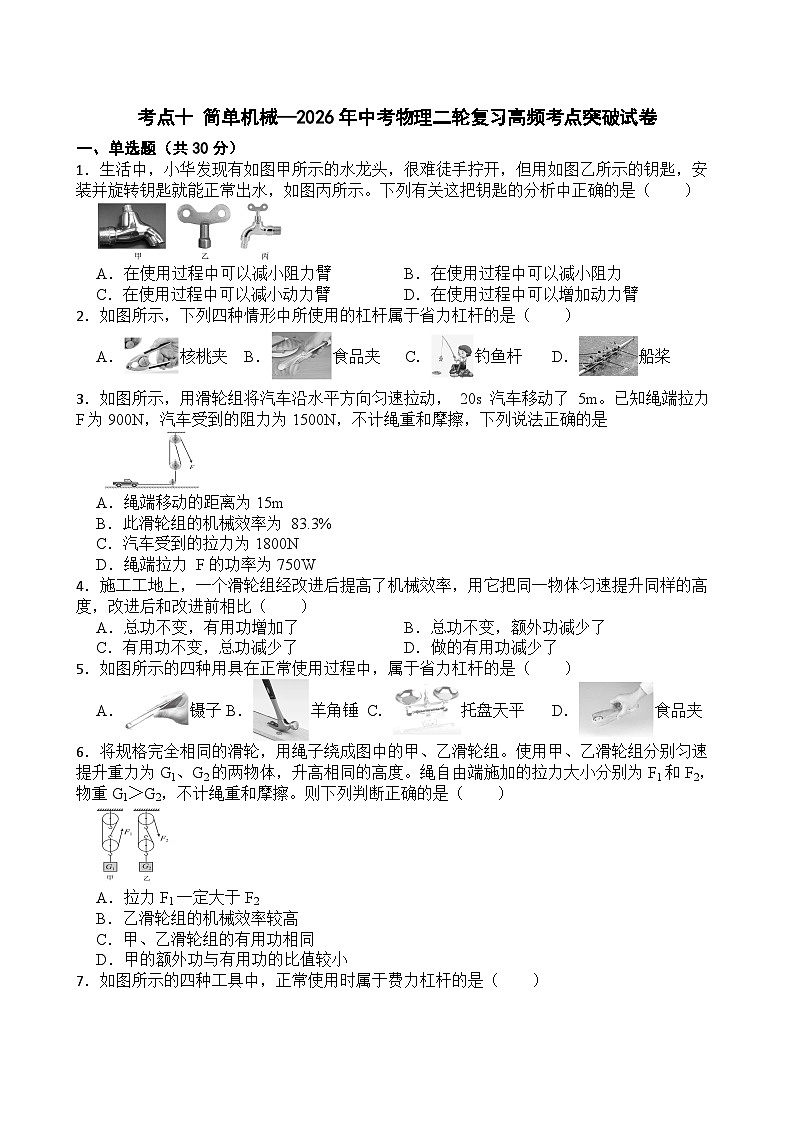

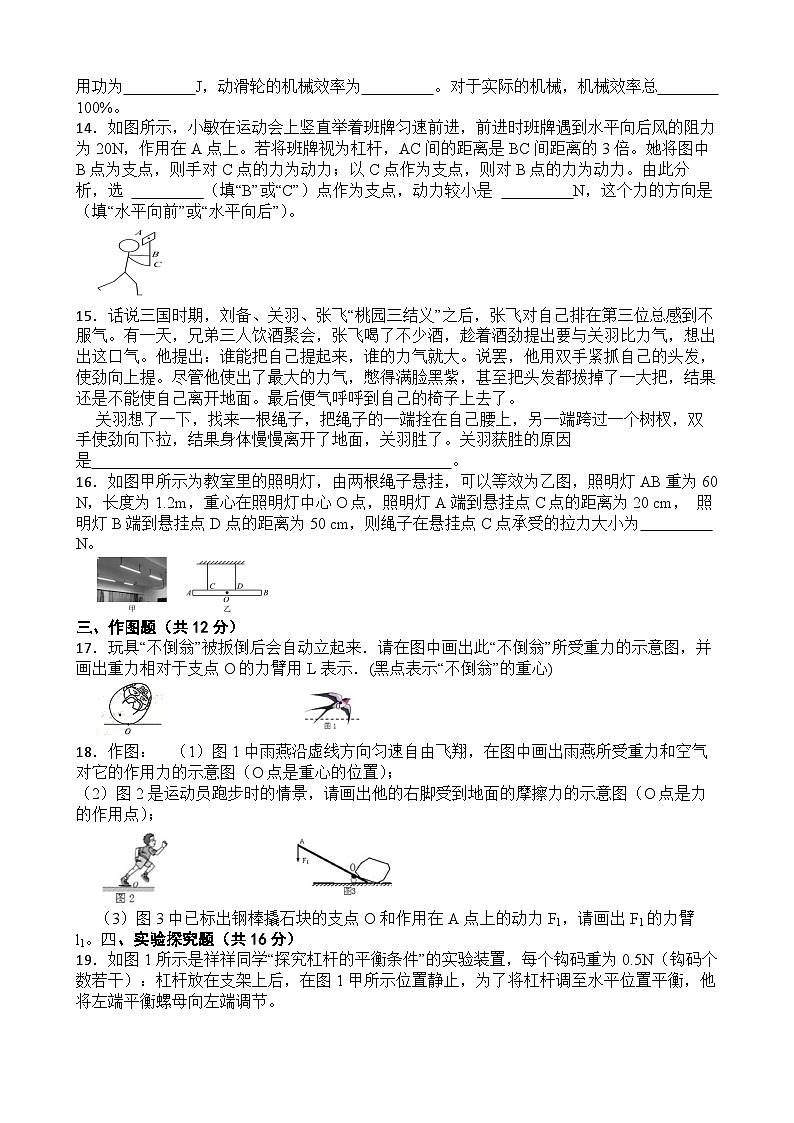

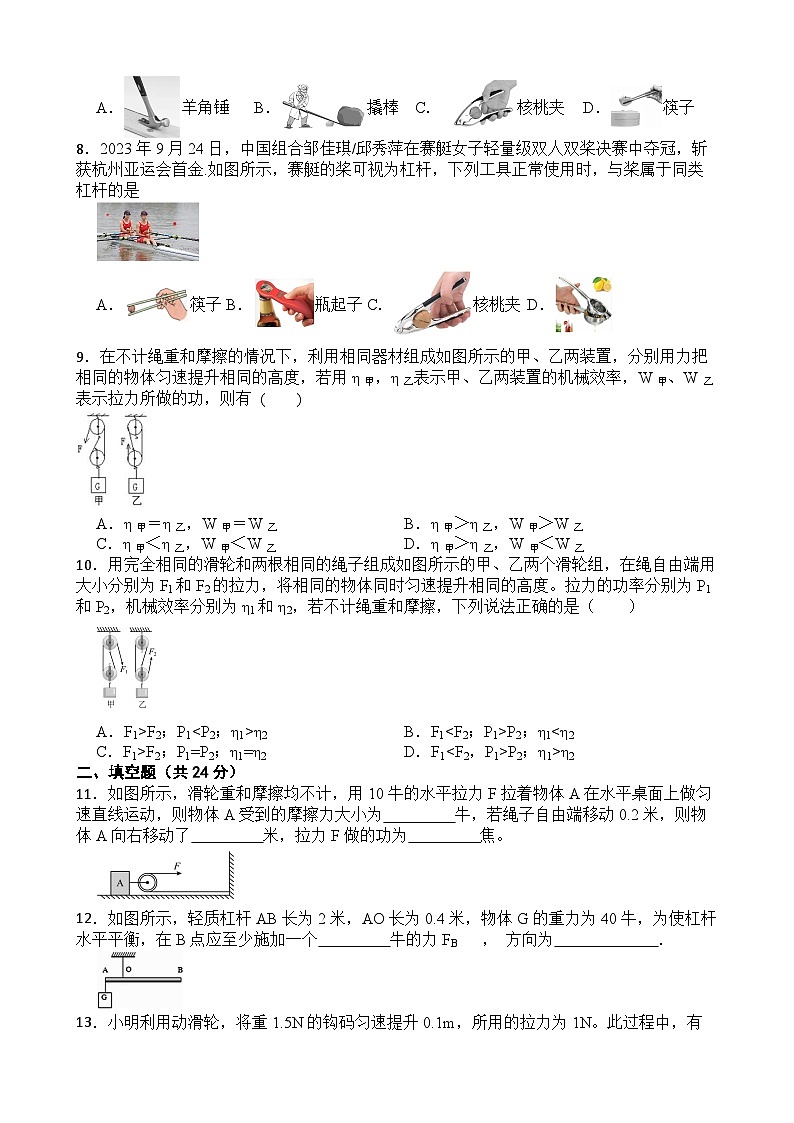

考点十 简单机械—2026年中考物理二轮复习高频考点突破试卷+含答案

这是一份考点十 简单机械—2026年中考物理二轮复习高频考点突破试卷+含答案，共7页。
1．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水，如图丙所示。下列有关这把钥匙的分析中正确的是（ ）
A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力
C．在使用过程中可以减小动力臂D．在使用过程中可以增加动力臂
2．如图所示，下列四种情形中所使用的杠杆属于省力杠杆的是（ ）
A．核桃夹 B．食品夹 C．钓鱼杆 D．船桨
3．如图所示，用滑轮组将汽车沿水平方向匀速拉动， 20s 汽车移动了 5m。已知绳端拉力F为900N，汽车受到的阻力为1500N，不计绳重和摩擦，下列说法正确的是
A．绳端移动的距离为15m
B．此滑轮组的机械效率为 83.3%
C．汽车受到的拉力为1800N
D．绳端拉力 F的功率为750W
4．施工工地上，一个滑轮组经改进后提高了机械效率，用它把同一物体匀速提升同样的高度，改进后和改进前相比（ ）
A．总功不变，有用功增加了B．总功不变，额外功减少了
C．有用功不变，总功减少了D．做的有用功减少了
5．如图所示的四种用具在正常使用过程中，属于省力杠杆的是（ ）
A．镊子B．羊角锤 C．托盘天平D．食品夹
6．将规格完全相同的滑轮，用绳子绕成图中的甲、乙滑轮组。使用甲、乙滑轮组分别匀速提升重力为G1、G2的两物体，升高相同的高度。绳自由端施加的拉力大小分别为F1和F2，物重G1＞G2，不计绳重和摩擦。则下列判断正确的是（ ）
A．拉力F1一定大于F2
B．乙滑轮组的机械效率较高
C．甲、乙滑轮组的有用功相同
D．甲的额外功与有用功的比值较小
7．如图所示的四种工具中，正常使用时属于费力杠杆的是（ ）
A．羊角锤 B．撬棒 C．核桃夹 D．筷子
8．2023年9月24日，中国组合邹佳琪/邱秀萍在赛艇女子轻量级双人双桨决赛中夺冠，斩获杭州亚运会首金.如图所示，赛艇的桨可视为杠杆，下列工具正常使用时，与桨属于同类杠杆的是
A．筷子B．瓶起子C．核桃夹 D．
9．在不计绳重和摩擦的情况下，利用相同器材组成如图所示的甲、乙两装置，分别用力把相同的物体匀速提升相同的高度，若用η甲，η乙表示甲、乙两装置的机械效率，W甲、W乙表示拉力所做的功，则有 ( )
A．η甲＝η乙，W甲＝W乙B．η甲＞η乙，W甲＞W乙
C．η甲＜η乙，W甲＜W乙D．η甲＞η乙，W甲＜W乙
10．用完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，在绳自由端用大小分别为F1和F2的拉力，将相同的物体同时匀速提升相同的高度。拉力的功率分别为P1和P2，机械效率分别为η1和η2，若不计绳重和摩擦，下列说法正确的是（ ）
A．F1>F2；P1η2B．F1P2；η1F2；P1=P2；η1=η2D．F1P2；η1>η2
二、填空题（共24分）
11．如图所示，滑轮重和摩擦均不计，用10牛的水平拉力F拉着物体A在水平桌面上做匀速直线运动，则物体A受到的摩擦力大小为 牛，若绳子自由端移动0.2米，则物体A向右移动了 米，拉力F做的功为 焦。
12．如图所示，轻质杠杆AB长为2米，AO长为0.4米，物体G的重力为40牛，为使杠杆水平平衡，在B点应至少施加一个 牛的力FB ， 方向为 ．
13．小明利用动滑轮，将重1.5N的钩码匀速提升0.1m，所用的拉力为1N。此过程中，有用功为 J，动滑轮的机械效率为 。对于实际的机械，机械效率总 100%。
14．如图所示，小敏在运动会上竖直举着班牌匀速前进，前进时班牌遇到水平向后风的阻力为20N，作用在A点上。若将班牌视为杠杆，AC间的距离是BC间距离的3倍。她将图中B点为支点，则手对C点的力为动力；以C点作为支点，则对B点的力为动力。由此分析，选 （填“B”或“C”）点作为支点，动力较小是 N，这个力的方向是 （填“水平向前”或“水平向后”）。
15．话说三国时期，刘备、关羽、张飞“桃园三结义”之后，张飞对自己排在第三位总感到不服气。有一天，兄弟三人饮酒聚会，张飞喝了不少酒，趁着酒劲提出要与关羽比力气，想出出这口气。他提出：谁能把自己提起来，谁的力气就大。说罢，他用双手紧抓自己的头发，使劲向上提。尽管他使出了最大的力气，憋得满脸黑紫，甚至把头发都拔掉了一大把，结果还是不能使自己离开地面。最后便气呼呼到自己的椅子上去了。
关羽想了一下，找来一根绳子，把绳子的一端拴在自己腰上，另一端跨过一个树杈，双手使劲向下拉，结果身体慢慢离开了地面，关羽胜了。关羽获胜的原因是 。
16．如图甲所示为教室里的照明灯，由两根绳子悬挂，可以等效为乙图，照明灯AB重为60 N，长度为1.2m，重心在照明灯中心O点，照明灯A端到悬挂点C点的距离为20 cm， 照明灯B端到悬挂点D点的距离为50 cm，则绳子在悬挂点C点承受的拉力大小为 N。
三、作图题（共12分）
17．玩具“不倒翁”被扳倒后会自动立起来．请在图中画出此“不倒翁”所受重力的示意图，并画出重力相对于支点O的力臂用L表示．(黑点表示“不倒翁”的重心)

18．作图： （1）图1中雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图（O点是重心的位置）；
（2）图2是运动员跑步时的情景，请画出他的右脚受到地面的摩擦力的示意图（O点是力的作用点）；

（3）图3中已标出钢棒撬石块的支点O和作用在A点上的动力F1，请画出F1的力臂l1。四、实验探究题（共16分）
19．如图1所示是祥祥同学“探究杠杆的平衡条件”的实验装置，每个钩码重为0.5N（钩码个数若干）：杠杆放在支架上后，在图1甲所示位置静止，为了将杠杆调至水平位置平衡，他将左端平衡螺母向左端调节。
（1）图1乙中，在水平位置平衡的杠杆A处挂两个钩码，则在B处需挂 个钩码时，杠杆才能继续保持在水平位置平衡；
（2）保持杠杆水平位置平衡，将图1丙中的弹簧测力计由竖直位置缓慢向右转动至虚线位置，弹簧测力计示数将 （填“变大”“变小”或“不变”）；
（3）实验中保持阻力F2及阻力臂l2不变，多次改变动力F1与动力臂l1，收集数据并在坐标系中绘制出动力F1与动力臂l1的关系图像（如图2所示），由图像分析可知：当F= N时，l1=30cm，
20．斜面在生活中有着广泛的应用，某同学用如图所示的装置测定斜面的机械效率，实验结果记录如下表：
（1）在实验操作过程中，应沿斜面向上 拉动木块；
（2）根据表格中数据，第四次（最陡）实验的有用功是 J，总功是 J，机械效率是 ；
（3）分析数据可知，使用斜面可以省力，且斜面的机械效率与___________有关（选填序号）；
A．斜面倾斜程度B．物体重力
C．沿斜面拉力D．斜面长度
（4）第一次实验中，物体沿着斜面匀速上升时受到的摩擦力为 N。
21．在生活和生产中，简单机械有着十分重要的作用。
（1）为了探究“杠杆的平衡条件”，小明用图甲的装置进行实验。实验前，杠杆左端下沉，应将右端的平衡螺母向 调节（选填“左”或“右”），使杠杆在水平位置平衡，目的是便于测量 ；
（2）小明用图乙的实验装置探究滑轮组机械效率。实验中用同滑轮组提升钩码，记录数据如表；
①由图乙可知，第2次实验中弹簧测力计示数为 N；
②第3次实验中滑轮组的机械效率为 %（结果保留一位小数）；
③分析实验数据可得：同一滑轮组，提升的物体越重，滑轮组的机械效率越 ，若提升同一物体时，滑轮组的机械效率与物体提升高度 （选填“有关”或“无关”）；
（3）小明用图丙的实验装置探究斜面的机械效率，发现同一斜面的机械效率与斜面的倾斜程度和摩擦有关，与物重无关。某次实验测得物重G'=4N、斜面长s'=1m、高h'=0.2m，若机械效率η'=80%，则物体在斜面上受到的摩擦力为 N。
五、计算题（共18分）
22．如图，在斜面上将一个质量为500g的物体匀速拉到顶端，用时4s，沿斜面向上的拉力为2N，斜面长4m，高1m。求：
（1）拉力的功率；
（2）斜面的机械效率；
（3）物体所受摩擦力。
23．东营市经济建设中用到大量机械设备，某种起重机结构如图所示，起重机的吊臂OAB可以看成杠杆，吊臂前端用钢绳连着动滑轮，立柱CA竖直，OB∶OA＝6∶1．用该起重机将浸没在水中的长方体石墩提出，放在水平地面上，石墩质量为1.5×104 kg、底面积为3 m2、高为2 m。(g取10 N/kg，ρ水＝1.0×103 kg/m3)
(1)浸没在水中的石墩(石墩的底部未浸入淤泥中)，受到的浮力是多少？
(2)石墩放在水平地面上时，起重机未对石墩施力，则石墩对地面的压强是多少？
(3)石墩完全离开水面被提升的过程中，测得每根钢绳的拉力为1.0×105 N，此时动滑轮的机械效率是多少？
(4)当石墩被提起且仍浸没在水中时，若忽略动滑轮、钢绳和吊臂的重力及各种摩擦，起重机立柱CA对吊臂A点竖直向上的作用力是多少？
答案解析部分
1．【答案】D
15．【答案】A
16．【答案】B
17．【答案】C
18．【答案】B
19．【答案】D
20．【答案】D
21．【答案】A
22．【答案】A
23．【答案】C
1．【答案】20；0.1；2
2．【答案】10；竖直向下
3．【答案】0.15；75%；小于
4．【答案】B；40；水平向后
5．【答案】关羽使用了定滑轮，定滑轮可以改变力的方向
6．【答案】12
7．【答案】
8．【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
9．【答案】3；变大；0.5
10．【答案】（1）匀速直线
（2）1.5；2.4；62.5%
（3）A
（4）1
11．【答案】右；力臂；2.0；71.4；高；无关；0.2
12．【答案】（1）解：拉力做的总功 W总=Fs=2N×4m=8J
拉力的功率 P=W总t=8J4s=2W
即拉力的功率为2W。
答：拉力的功率为2W；
（2）解：拉力做的有用功 W有=Gh=mgh=0.5kg×10N/kg×1m=5J
斜面的机械效率 η=W有W总×100%=5J8J×100%=62.5%
即机械效率为62.5%。
答：斜面的机械效率62.5%；
（3）解：此过程所做额外功为 W额=W总−W有=8J−5J=3J
由 W额=fs 可得，摩擦力为 f=W额s=3J4m=0.75N
即物体所受摩擦力为0.75N。
答：物体所受摩擦力为0.75N。
13．【答案】(1)6.0×104 N；(2)5×104 Pa；(3) 75%；(4)5.4×105 N实验次数
斜面倾斜程度
物体重力G/N
斜面高度h/m
沿斜面拉力F/N
斜面长度s/m
有用功W有/J
总功W总/J
斜面的机械效率η
1
较缓
5
0.1
1.5
1
0.5
1.5
33.3%
2
较陡
5
0.2
2
1
1
2
50%
3
较陡
10
0.2
4
1
2
4
50%
4
最陡
5
0.3
2.4
1
实验次数
物重G/N
物体上升高度h/cm
测力计的示数F/N
测力计移动的距离s/cm
1
4
3
2.0
9
2
4
6

18
3
6
6
2.8
18
