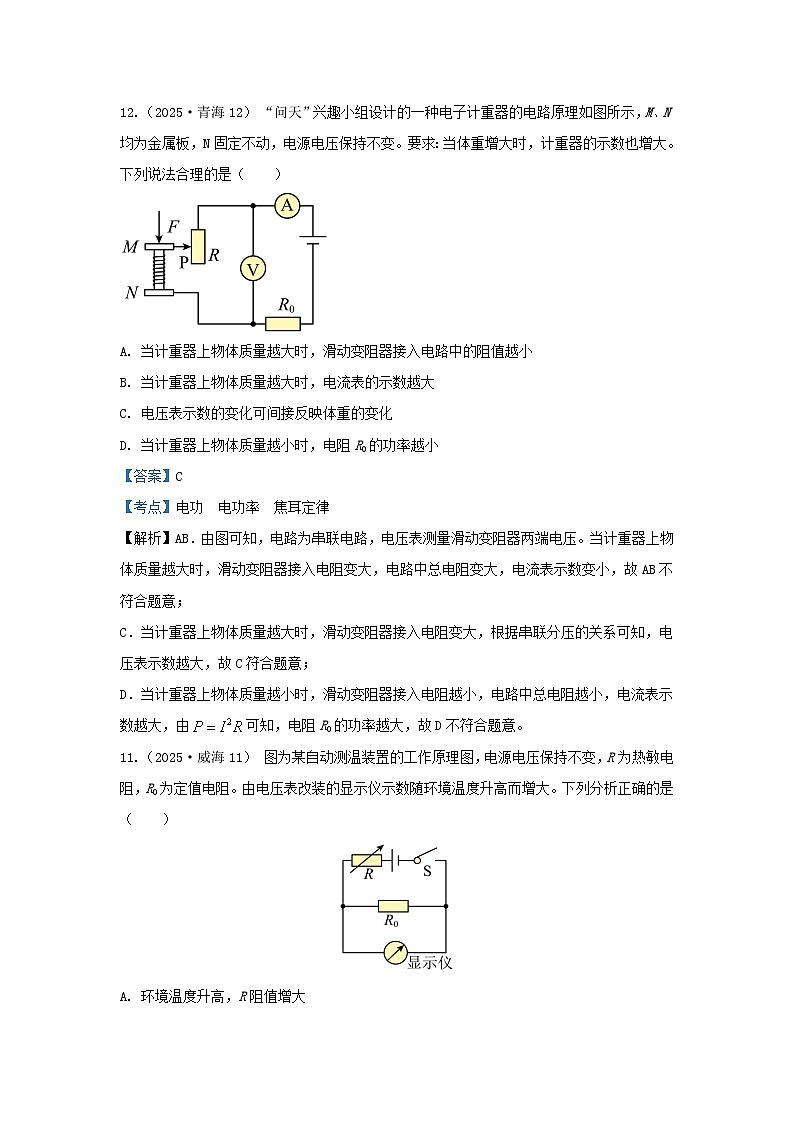

2025年各省市中考物理试卷分类汇编考点19电功 电功率 焦耳定律（Word版附解析）

这是一份2025年各省市中考物理试卷分类汇编考点19电功 电功率 焦耳定律（Word版附解析），共104页。
A. 当计重器上物体质量越大时，滑动变阻器接入电路中的阻值越小
B. 当计重器上物体质量越大时，电流表的示数越大
C. 电压表示数的变化可间接反映体重的变化
D. 当计重器上物体质量越小时，电阻R0的功率越小
【答案】C
【考点】电功 电功率 焦耳定律
【解析】AB．由图可知，电路为串联电路，电压表测量滑动变阻器两端电压。当计重器上物体质量越大时，滑动变阻器接入电阻变大，电路中总电阻变大，电流表示数变小，故AB不符合题意；
C．当计重器上物体质量越大时，滑动变阻器接入电阻变大，根据串联分压的关系可知，电压表示数越大，故C符合题意；
D．当计重器上物体质量越小时，滑动变阻器接入电阻越小，电路中总电阻越小，电流表示数越大，由可知，电阻R0的功率越大，故D不符合题意。
11.（2025·威海11） 图为某自动测温装置的工作原理图，电源电压保持不变，R为热敏电阻，R0为定值电阻。由电压表改装的显示仪示数随环境温度升高而增大。下列分析正确的是（ ）
A. 环境温度升高，R阻值增大
B. 环境温度越高，R0消耗的电功率越大
C. 显示仪示数越小，电路在相同时间内消耗的总电能越大
D. 环境温度不变，将R0换成阻值更大的电阻，显示仪示数变大
【答案】BD
【考点】电功 电功率 焦耳定律
【解析】AB．由图可知，电阻R和R0串联，显示仪和电阻R0并联，环境温度升高，显示仪示数增大，即电压表的示数增大，由可知R0消耗的电功率增大，由串联电路电压的规律可知R两端的电压减小，由串联分压可知R阻值减小，故B正确，A错误；
C．显示仪示数越小，即电压表的示数越小，由可知电路中的电流越小，由W=UIt可知在相同时间内消耗的总电能越小，故C错误；
D．环境温度不变，R的阻值不变，将R0换成阻值更大的电阻，由串联分压可知R0两端的电压变大，即显示仪示数变大，故D正确。
9.（2025·辽宁9） 如图（a），电源电压保持不变，电流表量程0~0.6A，电压表量程0~15V。在保证各元件安全的情况下（灯泡两端的电压不超过额定电压，电表均不超过量程），进行下列操作：只闭合S1、S2，最大范围内移动滑动变阻器滑片P，电流表示数与滑动变阻器接入电路的阻值的关系如图（b）所示；只闭合S3，滑片P从最右端向左滑动，直至灯泡正常发光，电流表示数与电压表示数的关系如图（c）所示。下列说法正确的是（ ）
A. 电源电压为5V
B. 小灯泡的额定功率为2.64W
C. 小灯泡工作时的最小电压为1V
D. 只闭合S1、S2与只闭合S2、S3，滑动变阻器允许接入电路的最小电阻之比为5:1
【答案】BC
【考点】电功 电功率 焦耳定律
【解析】A．由图（a）知，只闭合S1、S2时，灯泡与滑动变阻器并联接入电路，电压表测电源电压，电流表测干路的电流。最大范围内移动变阻器的滑片，由图（b）知，变阻器接入电路的阻值为50欧时，干路的电流最小为0.56A，此时变阻器接入电路的阻值是其最大阻值。进行各操作时，须保证各元件安全（灯泡两端的电压不超过额定电压，电表均不超过量程），则电源电压等于灯泡的额定电压。只闭合S3时，灯泡与变阻器串联接入电路，滑片从最右端向左滑动，变阻器接入电路的阻值最大时，电路中的电流为0.10A，灯泡正常发光时，电路的电流为0.44A，则灯泡的额定电流为0.44A。则有
解得电源电压U=6V
故A错误；
B．灯泡的额定功率
故B正确；
C．灯泡与变阻器串联，变阻器接入电路的阻值最大时，据串联电路的分压特点知，变阻器两端的电压最大，小灯泡两端的电压最小，此时变阻器两端的电压
小灯泡工作时的最小电压U小=U-U大=6V-5V=1V
故C正确；
D．只闭合S1、S2，电流表的量程为0~0.6A，则电路中的最大电流为0.6A，变阻器接入电路的阻值最小时，通过的最大电流I大=I总大-IL=0.6A-0.44A=0.16A
变阻器接入电路的最小阻值
只闭合S2、S3，电路中只有变阻器工作，电路中的最大电流为0.6A，变阻器接入电路的最小阻值
变阻器允许接入电路的最大电阻之比
故D错误。
12.（2025·淮安12）小明家电能表3月底的示数为，4月底的示数为，小明家4月份用电___千瓦时。若按每千瓦时0.5元计算，则小明家4月份应交电费_______元。
【考点】电功 电功率 焦耳定律
【答案】120 60
【解析】小明家4月份用电W=2278.2kW•h－2158.2kW•h=120kW•h；若按每千瓦时0.5元计算，则小明家4月份应交电费：0.5元/kW•h×120kW•h=60元。
20.（2025·威海20） 某汽车加热坐椅的工作原理如图所示，R1、R2均为发热电阻，通过控制开关通断，实现高、中、低三挡加热功能，其中高、中挡位的电功率分别为60W、30W，电源电压为12V。处于低挡位时开关的通断情况为___________，此时电路消耗的总功率为___________W。
【答案】 ①. S1断开，S2接2 ②. 15
【考点】电功 电功率 焦耳定律
【解析】[1]由图可知开关S1闭合，S2接1，两个电阻并联，电路中电阻最小，根据可知为功率最大，为高温挡；开关S1闭合，S2接2，电路中只有电阻R1，电路中电阻较小，根据可知为功率较大，为中温挡；开关S1断开，S2接2，两个电阻串联接入电路，电路中电阻最大，根据可知为功率最小，为低温挡。
[2]中挡位的电功率为30W，则R1的阻值为
高挡位的电功率为60W，则R2消耗的功率为
R2的阻值为
则低温挡功率为
26.（2025·淮安26）(9分)图甲是一新款电火锅，图乙是其内部电路简化图，图丙是该电火锅铭牌，中温挡功率模糊不清。

(1)该电火锅工作原理是_____________；
(2)中温挡功率为________W；
(3)仅闭合开关S、S1，电火锅在低温挡工作，可推算出R1:R2=__________；
(4)电火锅正常工作时，用高温挡加热2kg、初温为20∘C的水，经过10min水温升高到100∘C。求此过程中水吸收的热量和电火锅的加热效率。c水=4.2×103J/kg⋅℃
【考点】电功 电功率 焦耳定律
【答案】（1）电流的热效应（2）1000W（3）5:2（4）
【解析】（2）根据题意可得闭合开关S、S1时，电火锅在低温挡工作P低=400W；闭合开关S、S2时，电火锅在中温挡工作；闭合开关S、S1、S2时，电火锅在高温挡工作P高=1400W；所以P中=P高－P低=1400W－400W=1000W。
根据题意可得，P低==400W，P中==1000W，
所以；
（4）水吸收的热量；
电火锅在高温挡工作10min消耗的电能：；
电火锅的加热效率。
23.（2025·兰州23） 如图所示的电路中，电源电压恒为3V，电阻R1的阻值为10Ω。闭合开关S时，电流表的示数为0.2A。求：
（1）电阻R2的阻值；
（2） 电压表的示数U2；
（3）电流在100s内通过电阻R2所做的功W2。
【答案】（1）5Ω （2）1V
（3）20J
【考点】电功 电功率 焦耳定律
【小问1详解】
两个电阻是串联的，电压表测量的是定值电阻R2两端的电压U2；电路中的总电阻为
电阻R2的阻值
【小问2详解】
电压表的示数为
【小问3详解】
电流在100s内通过电阻R2所做的功为
23. （2025·辽宁23）某同学家中的电热水壶标有“220V；880W”。求：
（1）电热水壶的额定电流I；
（2）电热水壶的电阻R；
（3）电热水壶正常工作min消耗的电能W；
（4）1kg的水从升高到吸收的热量。[]
【答案】（1）4A （2）55Ω
（3）2.64×105J
（4）2.1×105J
【考点】电功 电功率 焦耳定律
【小问1详解】
由电功率得，电热水壶的额定电流
【小问2详解】
由电功率得，电热水壶的电阻
【小问3详解】
由得，热水壶正常工作
消耗的电能
【小问4详解】
水吸收的热量
13. （2025·内蒙古13）海龟性别由孵化温度决定。某种海龟在温度℃时，孵化出来的几乎全为雌性；温度℃时，几乎全为雄性。因气候变暖导致自然界雌海龟数量远多于雄海龟。为能在外界环境温度高于30℃的情况下孵化雄海龟，需要设计一个自动温控孵化箱：要求箱内的最高温度为28℃，且最低温度不得低于25℃。科技小组利用如下器材：控制电路电源（电压为）、热敏电阻（阻值随温度变化曲线如图甲所示）、电磁继电器（当电磁铁线圈电流时，吸下衔铁；当时，弹开衔铁；线圈电阻忽略不计）、降温元件（额定电压，额定功率）、开关及导线若干，设计了孵化箱电路如图乙所示。
请你解决下列问题：
（1）求降温元件正常工作时的电流；
（2）通过计算说明设计的孵化箱是否符合要求；
（3）使用一段时间后，控制电路的电源电压降低，孵化箱内的最高温度会如何变化并分析说明。（其它因素均不变）
【答案】（1）0.2A （2）符合要求
（3） 由 得，电源电压降低，在电流一定时，电阻变小，最高温度变大，使孵化箱内的最高温度大于28℃
【考点】电功 电功率 焦耳定律
【小问1详解】
降温元件额定电压220 V，额定功率44 W，正常工作时的电流
【小问2详解】
当箱内温度达到28℃时，由图甲可知，热敏电阻的阻值为300Ω，此时控制电路电流
电磁铁线圈吸下衔铁，动触点与下方的静触点接触，降温元件工作，开始降温，当温度降低到25℃时，由图甲可知，热敏电阻的阻值为500Ω，此时控制电路电流
电磁铁线圈弹开衔铁，动触点与上方的静触点接触，降温元件停止工作，停止降温，所以孵化箱符合要求。
【小问3详解】
由得，电源电压降低，为保证控制电路的电流0.04A不变，则电阻变小，即最高温度变大，会使最高温度大于28℃，不符合要求。
24.（2025·青海24） 随着人工智能的兴起，小文和屈原在AI视频对话时，屈原问到“圜则九重，孰营度之？”随即“问天”兴趣小组畅想未来有一天人类能够登陆火星，他们为航天员设计了一款航天服，既能保温又能照明。其简化电路如图所示，若电源电压恒为24V，发热电阻R的阻值为6Ω，小灯泡标有“24V12W”。小灯泡的电阻随温度的变化可忽略不计，闭合开关S1、S2。
（1）通过发热电阻R的电流是多少？
（2）小灯泡的电阻是多少？
（3）发热电阻R电功率是多少？
（4）为了节约用电，兴趣小组的同学将开关S2更换为光敏开关，当光照强度大于50Lux时，开关会自动断开（光照强度是指单位面积上所接受可见光的光通量）。假设某时段火星表面的光照强度随时间的变化如图所示，则从0-100s内航天服消耗的电能是多少？
【答案】（1） （2） （3） （4）
【考点】电功 电功率 焦耳定律
【小问1详解】
由电路图可知，发热电阻R和小灯泡并联，根据并联电路的电压特点，电路两端的总电压等于各部分电路两端的电压之和，则
由可得，通过发热电阻R的电流为
【小问2详解】
由题意可知，小灯泡的电阻随温度的变化可忽略不计，由可得，小灯泡的电阻为
【小问3详解】
由可得，发热电阻R的电功率为
【小问4详解】
由题意可知，0-40s内，开关S1和S2闭合，小灯泡和发热电阻一起工作，40-100s内，光照强度大于50Lux，开关S2断开，电路中仅有发热电阻R工作 ；
由可得，0-40s内航天服消耗的电能为
40-100s内航天服消耗的电能为
则0-100s内，航天服消耗的总电能是
27.（2025·威海27） 采摘机器人在智慧农业中广泛使用，兴趣小组设计的某采摘机器人部分工作原 理如图所示，可以“前进”“后退”“照明”；开关S1、S2用绝缘柄相连，可同时连接触点“1”或“2”，电动机均正常工作。部分元件参数：电动机（24V 96W），灯泡L（18V 5.4W），滑动变阻器R（50Ω 1A），电流表（0~0.6A）。
（1）通过控制开关S1、S2，可实现前进、后退，原因是什么？
（2）电动机（线圈电阻为2Ω）正常工作5min消耗的电能和产生的热量分别为多少？
（3）闭合S3，调节灯泡亮度时，为保证各元件安全，R连入电路的最小阻值为多少？（灯丝电阻随温度变化忽略不计）
【答案】（1）见解析 （2），
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
由图可知开关S1、S2同时接1，电动机中电流方向为从右到左；开关S1、S2同时接2，电动机中电流方向为从左到右；所以通过控制开关S1、S2，改变通过电动机中电流的方向可实现前进、后退。
【小问2详解】
电动机正常工作5min消耗的电能
电动机正常工作电流为
产生的热量为
【小问3详解】
灯泡正常工作的电流为
则电路中最大电流为0.3A，由题意可知电动机正常工作，则电源电压为24V，根据欧姆定律和串联电路特点可知此时R连入电路的最小阻值为
1.（2025·北京1） 下列用电器中，利用电流热效应工作的是（ ）
A. 电热水壶B. 吸尘器C. 电冰箱D. 电视机
【答案】A
【考点】电功 电功率 焦耳定律
【解析】A．电热水壶工作时将电能转化为内能，利用电流的热效应工作的，故A符合题意；
B．吸尘器工作时电动机转动，将电能转化为机械能，不是利用电流的热效应工作的，故B不符合题意；
C．电冰箱是将电能转化为电动机的机械能，不是利用电流的热效应来工作的，故C不符合题意；
D．电视机工作时主要是把电能转化为声能与光能，不是利用电流的热效应来工作的，故D不符合题意。
13.（2025·北京13） 如图所示，一只太阳能草坪节能灯，由太阳能电池板、蓄电池、“6V1W”的节能灯等组成，太阳能电池板发电并将电能储存在蓄电池中，供节能灯晚间照明；该太阳能电池板接收太阳辐射的面积为，其光电转化效率（即发电效率）为20%。若在太阳能电池板接收太阳辐射的有效时间内，太阳能电池板接收太阳辐射的功率为640W。下列说法正确的是（ ）
A. 太阳能是可再生能源
B. 太阳能电池板给蓄电池充电过程中将化学能转化成电能
C. 该灯的太阳能电池板发电功率为16W
D. 节能灯正常发光10h消耗的电能为
【答案】AD
【考点】电功 电功率 焦耳定律
【解析】A．太阳能可从自然界不断获得，是可再生能源，故A正确；
B．太阳能电池板给蓄电池充电，是将太阳能转化的电能转化为蓄电池的化学能，故B错误；
C．太阳能电池板接收太阳辐射的总功率
发电功率
故C错误；
D．节能灯正常发光10h消耗电能
故D正确。
13.（2025·齐齐哈尔、黑河、大兴安岭13） 如图所示的电路中，电源电压为且保持不变，定值电阻的阻值为，滑动变阻器上标有“”的字样，电压表所接量程均为，正常使用时元件完好。闭合开关S，在保证电路安全的情况下，移动滑动变阻器滑片的过程中，下列说法正确的是（ ）
A. 滑片向右移动时，电压表的示数变大 B. 电压表示数的最大值为
C. 滑动变阻器接入电路的最小阻值为 D. 该电路总功率的最小值为
【答案】ACD
【考点】电功 电功率 焦耳定律
【解析】A．分析电路可知，定值电阻和滑动变阻器串联，电压表测电压，电压表测电压。滑片向右移动时，滑动变阻器阻值变大，根据串联分压原理，电压表的示数变大，故A正确；
BC．滑动变阻器上标有“”的字样，则电路最大电流为2A。定值电阻的阻值为，则电压表示数的最大值为
此时滑动变阻器接入电路的阻值最小为
故B错误，C正确；
D．电压表所接量程均为，滑动变阻器阻值变大时，根据串联分压原理，电压表的示数变大，所以当电压表示数最大为15V时，滑动变阻器接入电路的阻值最大，根据串联分压原理则有
解得滑动变阻器接入电路的阻值最大值，所以该电路总功率的最小值为
故D正确。
故选ACD。
10.（2025·绥化10） 如图所示，电源电压为9U且保持不变，闭合开关S，当滑动变阻器的滑片P滑动到某端点时，电压表的示数为6U，电阻R1消耗的电功率为P；当滑片P滑动到某一点a时（未标出），电阻R1消耗的电功率为4P。下列说法中正确的是（ ）
A. 电阻R1的阻值为 B. 滑动变阻器的最大阻值为
C. 电路消耗的最大功率为9P D. 当滑片P滑动到a点时，电路中的电流为
【答案】ACD
【考点】电功 电功率 焦耳定律
【解析】A．电源电压为9U且保持不变，电压表的示数为 6U，则R1两端电压为
由可知，电阻R1的阻值
故A正确；
B．由题意可知，滑片P滑动到某一端点时，电压表的示数为 6U，电压表测滑动变阻器电压，故此时滑片处于最大值，此时电流为
此时滑动变阻器最大电阻为
故B错误；
C．由知，当滑片位于最左端时，电流最大，因电源电压不变，故此时电功率最大，则
故C正确；
D．当滑片滑到a点时，电阻 R1消耗的功率为 4P，则由知，电路中的电流为
故D正确。
故选ACD。
8. （2025·德阳8）图甲为通过灯泡和定阻电阻的电流与其两端电压关系的图像。把它们按图乙接入电路，闭合开关，电流表示数为，下列选项正确的是（ ）
A. 电源电压 B. 定值电阻的阻值为
C. 通过灯泡的电流为 D. 灯泡的实际功率为
【答案】D
【考点】电功 电功率 焦耳定律
【解析】A．由甲图可知，直线为定阻电阻的电流与其两端电压关系的图像，曲线为灯泡的电流与其两端电压关系的图像，由乙图可知，电流表测定值电阻的电流，电流表示数为，结合甲图像可知，定值电阻的电压为，由于定值电阻与灯泡并联，根据并联电路电压特点可知，电源电压、灯泡两端电压与定值电阻两端电压相等，电源电压为，故A错误；
B．定值电阻的阻值为
故B错误；
C．根据甲图可知，灯泡电压为时，通过灯泡的电流为，故C错误；
D．灯泡的实际功率
故D正确。
15.（2025·北京15） 图甲所示的是恒温式热线风速仪的结构示意图，将一根细金属丝置于圆柱形通道内，设定其工作温度为。使用时接通电路，金属丝升温到，风流过通道时，会带走部分热量，风速仪通过改变流过金属丝的电流维持金属丝的温度不变，此时单位时间内金属丝产生的热量与风带走的热量相等，风速仪通过测量金属丝两端的电压、风进入通道时风的温度，从而实现对风速的测量。已知风速越大、金属丝和风的温度差越大，单位时间内风带走的热量越多；当风速一定时，单位时间内风带走的热量与金属丝和风的温度差成正比。金属丝电阻R随温度t变化的关系如图乙所示。假设空气密度始终不变，下列说法正确的是（ ）
A. 金属丝升温到的过程中阻值不变
B. 流入风速仪的风的温度不变时，所测风速增大，金属丝两端的电压增大
C. 若风速仪测得的电压越大，流入风速仪的风的温度越高，则风速越大
D. 若，风速仪测得温度为0℃与30℃的风速相同，则金属丝两端的电压之比为
【答案】BC
【考点】电功 电功率 焦耳定律
【解析】A．由图乙可知，金属丝升温到的过程中阻值变大，故A错误；
B．流入风速仪的风的温度不变时，所测风速增大，风带走的热量增多，为了维持温度不变，需要增大流过金属丝的电流，由于温度不变，金属丝电阻不变，由U=IR可知金属丝两端的电压增大，故B正确；
C．风速仪测得的电压越大，相等时间内产生的热量越多，流入风速仪的风的温度越高，金属丝和风的温度差变小，带走的热量少了，为了维持恒温，需要调大风速，故C正确；
D．风速一定时，单位时间内风带走热量与金属丝和风的温度差成正比，风速仪测得温度为0℃，温度差为Δt1=150℃−0℃=150℃
风速仪测得温度为30℃，温度差为Δt2=150℃−30℃=120℃
风带走的热量
恒温时，单位时间内金属丝产生的热量与风带走的热量相等，所以
所以
故D错误。
14.（2025·广东14） 如图所示实验，实验前已调好器材，实验过程中通过电阻、的电流________（选填“相等”或“不相等”）；观察U形管内液面高度差可知________（选填“”或“”）产生的热量较多；要使液面高度差变化更快，可将滑动变阻器的滑片P向________滑动。
【答案】 ①. 相等 ②. R2 ③. 右
【考点】电功 电功率 焦耳定律
【解析】[1]由图可知，两个电阻串联，由串联电路电流的规律可知通过两个电阻的电流相等。
[2]由图可知，右侧U形管内液面高度差较大，说明R2产生的热量较多。
[3]要使液面高度差变化更快，可以增大两个电阻丝中的电流，应将滑动变阻器滑片P向右移动，减小变阻器连入电路的电阻。
11. （2025·贵州11）如图甲所示电路中，电压表V1测量___________两端的电压。电源两端电压保持不变，闭合开关S，将滑动变阻器滑片P由最右端移至最左端，此过程中，其中一个电压表示数与电流表示数的关系如图乙所示。当滑动变阻器接入电路的阻值为其最大阻值的一半时，它消耗的电功率为___________W。
【答案】 ①. 灯泡 ②. 1.11
【考点】电功 电功率 焦耳定律
【11题详解】
[1]在图甲所示电路中，L与R串联，电压表V1与L并联，根据电压表的使用规则，电压表与谁并联就测量谁两端的电压，所以电压表V1测量灯泡L两端的电压。
[2]首先分析电路，当滑动变阻器滑片P由最右端移至最左端时，滑动变阻器接入电路的电阻变小，电路中的总电阻变小，根据， 电路中的电流变大。
灯泡L的电阻不变，根据，灯泡两端的电压变大。因为电源电压不变，
所以滑动变阻器两端的电压变小。
由此可知，图乙是灯泡两端电压UL与电流I的关系图象。
从图象可知，当时，；当时，。设电源电压为U，灯泡电阻为RL，滑动变阻器最大电阻为R滑。
根据欧姆定律及串联电路电压特点，当时，
当时，滑动变阻器阻值为0，
所以电源电压U = 5V
代入可得解得
灯泡电阻
当滑动变阻器接入电路的阻值为其最大阻值的一半，即时，此时电路中的电流
根据，滑动变阻器消耗的电功率
22．（2025•黑龙江22）如图是探究电流通过导体时产生的热量跟电阻大小的关系的实验装置，实验中通过观察 U形管中液面高度差 来比较电阻产生的热量。若通过电阻的电流是0.2A，则阻值为5Ω的电阻在1min内产生的热量为 12 J。
【考点】电功 电功率 焦耳定律
【答案】U形管中液面高度差；12。
【解析】
实验中通过观察U 形管中液面高度差来比较电阻产生的热量，这是转换法的应用；
I＝0.2A，R＝5Ω，t＝1min＝60s，Q＝I2Rt＝（0.2A）2×5Ω×60s＝12J。
23．（2025•黑龙江23）如图，电源电压保持不变，电阻R1＝10Ω，只闭合开关S1时，电流表的示数为0.3A，则电源电压为 3 V；若再闭合开关S2时，发现电流表的示数变化了0.2A，则电路的总功率为 1.5 W。
【考点】电功 电功率 焦耳定律
【答案】3；1.5。
【解析】只闭合开关S1时，电路为R1的简单电路，
由欧姆定律可得，电源电压：U＝I1R1＝0.3A×10Ω＝3V；
当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，
因为并联电路各支路独立工作、互不影响，
所以通过R1的电流不变，仍为0.3A，电流表的示变化了0.2A，则通过R2的电流为0.2A；
根据并联分流原理可知，电路中的总电流等于各支路电流之和，I＝I 1+I 2＝0.3A+0.3A＝0.5A，则电路消耗的总功率P＝UI＝3V×0.5A＝1.5W；
20.（2025·齐齐哈尔、黑河、大兴安岭20） 小明家的电能表表盘示数如图所示，读数为______。小明用该电能表测量家中电水壶工作时的实际功率，测量过程中电路电压稳定。他关闭家中其他用电器，只使用电水壶烧水，发现电水壶工作，电能表转盘转过，则烧水过程中该电水壶的实际功率为______W。
【答案】 ①. 31.6 ②. 1200
【考点】电功 电功率 焦耳定律
【解析】[1]电能表的单位是，最后一位是小数位，如图所示，电能表的读数为。
[2]烧水过程中该电水壶消耗电能为
则电水壶的实际功率为
21.（2025·齐齐哈尔、黑河、大兴安岭21） 物理学家焦耳于1840年最先精确的确定电流产生的热量跟电流、电阻和通电时间的关系。探究电流产生的热量多少与电阻大小关系的实验装置如图所示，将其接到电源两端，通电后，装置元件始终完好，则相同时间内定值电阻产生的热量之比___________。远距离输电过程中，电流的热效应会引起电能的损耗。若某段时间内，从某发电厂采用的高压向目的地输电时，输电线路损耗的电能为；在输电线路可承受范围内，保持发电厂输送功率和输电线路不变，不计温度对导线电阻的影响，将输送电压提高到后，相同时间内输电线路损耗的电能为，则___________。
【答案】 ①. ②. 4∶1
【考点】电功 电功率 焦耳定律
【解析】[1]相同时间内定值电阻产生的热量之比
[2]某发电厂输出的总功率相同，相同时间内输电线路损耗的电能之比为
17.（2025·绥化17） 如图所示，电源电压恒定，将定值电阻、按图甲、图乙两种方式接入电路，电阻在两电路中消耗的电功率分别为4W和9W，则______，乙图中电阻消耗的电功率为______W。
【答案】 ①. ②. 18
【考点】电功 电功率 焦耳定律
【解析】[1]由图甲，、串联，两端电压为，消耗的功率为，两端电压为，则
由图乙，、并联，此时两端电压为电源电压，消耗的功率为，则
则
则
则
在图甲串联电路中，根据串联电路电压规律及比例性质，则
根据串联电路电流规律及欧姆定律，则
[2]由图乙，、并联，根据并联电路电压规律，、两端电压均为电源电压，此时消耗的功率为，消耗的功率为，，
则
则乙图中电阻消耗的电功率
10.（2025·吉林10） 庖厨雅趣，烹享人间美味。在学校开展的“走进烹饪”的劳动实践活动中，小明探索到厨房里蕴含着丰富的物理知识。
（1）吸盘挂钩在___________的作用下，被压在平滑的墙壁上，可以用来悬挂铲子等厨具。
（2）电热水壶是利用电流的___________效应工作的。电热水壶具有加热与保温两种功能，其内部简化电路如图所示。开关S1闭合、S2___________时为加热挡。若电热水壶加热挡的额定功率为1200W，其正常工作3min消耗的电能为___________J。
【答案】（1）大气压 （2） ①. 热 ②. 闭合 ③. 2.16×105
【考点】电功 电功率 焦耳定律
【小问1详解】
吸盘挂钩是通过排出吸盘内的空气，在外界大气压的作用下吸盘被紧压在平滑的墙壁上，可以用来悬挂铲子等厨具。
【小问2详解】
[1]电热水壶工作时把电能转化为内能，利用了电流的热效应。
[2]由图可知，开关S1闭合、S2闭合时，电路只有电阻R2，电路总电阻较小，根据可知功率较大，此时为加热挡。
[3]正常工作3min消耗的电能为
13.（2025·德阳13） 如图所示，电源电压恒定为，定值电阻，电流表量程为，电压表量程为，滑动变阻器的最大阻值为。若闭合开关S和，且滑动变阻器的滑片P置于中点时，在内产生的热量为___________；若闭合开关S和，在保证各元件安全的情况下，电路的最小电功率和最大电功率之比为___________。
【答案】 ①. 240 ②. 1∶2
【考点】电功 电功率 焦耳定律
【解析】[1]闭合开关S和，且滑动变阻器的滑片P置于中点时，电阻R1和变阻器R串联，电压表测量R两端的电压，电流表测量电路中的电流，电路中的电流
在内产生的热量为Q1=I2R1t=(0.2A)2×20Ω×5×60s=240J
[2]若闭合开关S和，电阻R0和变阻器R串联，电压表测量R两端的电压，电流表测量电路中的电流，电流表量程为，电路中的最大电流是0.6A，电路的最大电功率P大=UI大=6V×0.6A=3.6W
电压表量程为，电压表的示数是3V时，由串联分压可知，变阻器连入电路的电阻最大，电路的总电阻最大，由可知电路中的电流最小，由串联电路电压的规律和欧姆定律可知电路中的最小电流
电路的最小电功率P小=UI小=6V×0.3A=1.8W
电路的最小电功率和最大电功率之比为P小∶P大=1.8W∶3.6W=1∶2
22.（2025·宜宾22） 超导材料，又称为超导体，是指在一定温度下电阻降为零的导体，具有零电阻和抗磁性两个基本性质。当电流流经超导体时，不发生热损耗，还可以形成强磁场，因此人们对超导体的研究从未停歇。1911年，荷兰科学家卡末林·昂内斯用液氮冷却汞，当温度下降到4K时，汞的电阻完全消失，属于低温超导现象。为了使超导材料具有实用性，人们开始了探寻高温超导体的历程，高温超导体是指温度为77K以上的超导材料。我国科学家赵忠贤等曾在钇-钡-铜-氧系材料上把临界超导温度提高到90K。2018年，物理学家发现，氢化镧在大约170万个标准大气压、温度约为-23℃时转变为超导体。目前，已有科学家投入到15℃室温环境下的常温超导的研究，未来，超导材料可能将主要用于远距离输电、磁悬浮等科技领域。[注：热力学温标（符号为，单位为K）与摄氏温标的换算关系是]
根据以上材料判断温度约为-23℃的超导体___________（填“属于”或“不属于”）高温超导体，解释超导体用于远距离输电的好处：___________。
【答案】 ①. 属于 ②. 超导体的电阻为零，输电时不会因电流的热效应造成能量损耗，提高输电效率
【考点】电功 电功率 焦耳定律
【解析】[1]根据材料知道，高温超导体临界温度为77K以上。将-23℃代入得
由于，所以，属于高温超导体。
[2]超导体电阻为零，由焦耳定律知道，输电时无电能转化为热能，避免了能量损耗，从而提升输电效率。
22.（2025·广东22） 巡检机器人可对高压输电线进行巡检，如图，其相关参数见表。机器人的电机可切换为电动机或发电机。水平匀速巡检时，蓄电池减少的储能全部用于电机产生的牵引力做功。当蓄电池储能降至0.1E0时，停止电能输出，巡检终止。下坡巡检时，电机可将重力势能转化为电能并为蓄电池充电，将能量储存起来。
（1）下坡时，发电机利用________原理发电；
（2）请完成以下能量转化流程图________：
（3）若充满电的机器人保持、水平巡检1.2h，则巡检路程为________km，牵引力为________N，蓄电池储能剩余________kW·h；
（4）如图巡检线路，当机器人到达A点时，蓄电池储能为0.95。随后机器人先下坡巡检（电机切换为发电机），后水平巡检（电机切换为电动机），巡检全程速度大小保持不变AB段重力势能减少量为J。充电过程中，重力势能每减少1J，转化为电能并储存在蓄电池中的能量为0.45J。水平阶段机器人所受阻力大小是重力的0.15倍，则水平阶段匀速巡检的最大路程为________m。（g＝10N/kg）
【答案】（1）电磁感应
（2）化学 （3） ①. 4.8 ②. 90 ③. 0.08
（4）8000
【考点】电功 电功率 焦耳定律
【小问1详解】
闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应，发电机是利用电磁感应来工作的。
【小问2详解】
由材料可知，下坡巡检时，电机可将重力势能转化为电能并为蓄电池充电，将能量储存起来，蓄电池的充电过程，消耗电能转化为化学能，并将化学能储存在蓄电池内。
【小问3详解】
[1]巡检路程为s=v0t=4km/h×1.2h=4.8km
[2]机器人的速度
由得到牵引力为
[3]消耗的电能W消=P0t=0.1kW×1.2h=0.12kW·h
蓄电池储能剩余W剩=W-W消=0.2kW·h-0.12kW·h=0.08kW·h
【小问4详解】
充电能量
0.95×0.2kW·h+1.25×10-2kW·h=0.2025kW·h>0.2kW·h
蓄电池能充满电，储存能量为0.2kW·h。
蓄电池可用的能量0.2kW·h-0.1×0.2kW·h=0.18kW·h=6.48×105J
水平阶段机器人所受阻力大小f=0.15G=0.15m0g=0.15×54kg×10N/kg=81N
水平阶段匀速巡检的最大路程为
24. （2025·广西24）为了解家用电器耗能情况，某小组进行了如下研究。图甲是2，图乙是其工作原理简图，为热敏电阻，其电阻值随温度变化的部分曲线如图丙所示。将蚊香片装入蚊香器，通电后蚊香器的热敏电阻发热，加热蚊香片可以达到驱蚊功效，最后自动保持在一个特定温度（如图丙中的）。
（1）蚊香器工作一会儿，人就能闻到蚊香片气味，这是气体分子在空气中的___________现象。
（2）若蚊香器正常工作的电功率为，则电路电阻值的大小为多少_________？工作消耗电能为多少_________？
（3）家用电器待机时也消耗电能，某些电视机机顶盒待机的功率可达蚊香器正常工作功率的3倍，我们在日常生活用电时该如何有效节能？请写出一条有效措施_________。
（4）请从能量转化和转移角度并结合热敏电阻的电阻值变化特点，解释蚊香器通电后温度升高，并能自动保持一定温度的原因_________。
【答案】（1）扩散 （2） ①. 9680Ω ②. 0.05kW·h
（3）不使用电器时拔掉插头 （4）见详解
【考点】电功 电功率 焦耳定律
【小问1详解】
人能闻到蚊香片气味，是因为气体分子在不停地做无规则运动，扩散到空气中，这是气体分子在空气中的扩散现象。
【小问2详解】
[1]根据可知，电路电阻值的大小为
[2]根据可知，工作10h消耗电能为
【小问3详解】
日常生活中为了有效节能，可以做到随手关闭用电器，不使用电器时拔掉插头等。
【小问4详解】
蚊香器通电后，电流通过热敏电阻做功，电能转化为内能，使热敏电阻温度升高。由图丙可知，热敏电阻的阻值随温度升高而增大，根据，在电源电压U不变时，电阻R增大，功率P减小，产生的热量减少。当产生的热量与向周围环境散失的热量相等时，温度就自动保持在一定温度。
25.（2025·齐齐哈尔、黑河、大兴安岭25） 实验小组进行“测量小灯泡的电功率”实验。现有器材：小灯泡，额定功率约为）、电压为且保持不变的电源、标有“”字样的滑动变阻器、开关、电流表、电压表、导线若干。
（1）请用笔画线代替导线，将图甲中的实物连接完整；（导线不允许交叉）
（2）①小明检查电表量程的选择和电路的连接都无误后。闭合开关，将滑动变阻器的滑片调至阻值最大处，开始实验。小丽指出小明的实验操作存在错误，正确的操作应是：______；
②正确操作后，继续实验的过程中，电压表指针出现如图乙所示的情况。经检查只有滑动变阻器发生故障，则故障可能是滑动变阻器______（选填“断路”或“被短接”）；
（3）排除故障后，继续实验，获取实验数据。当电压表示数为时，电流表表盘如图丙所示，通过计算可知，小灯泡L的额定功率为______W；
（4）完成实验后，小明设计了如图丁所示的电路，想要用原有的实验器材和定值电阻，在不使用电流表的情况下，测量该小灯泡的额定功率。请你帮助他完成实验方案：
①检查电路无误后，闭合开关S，将开关接，调节滑动变阻器的滑片直至电压表示数为______；
②保持滑片不动，再将开关接，读出电压表示数为；
③小灯泡L的额定功率______（用、、表示）；
（5）小明找来了阻值为的定值电阻，按照该方案进行测量。你认为小明能否测出该小灯泡的额定功率？请说明你的判断依据：______。
【答案】（1） （2） ①. 先将滑动变阻器的滑片调至阻值最大处，再闭合开关 ②. 断路
（3）0.75 （4） ①. 0.5 ②.
（5）见解析
【考点】电功 电功率 焦耳定律
【小问1详解】
小灯泡正常发光时电流约为
所以电流表选择小量程串联到电路中，作图如下：
【小问2详解】
[1]为保护电路，应在闭合开关前，将滑动变阻器的滑片调至阻值最大处。
[2]如图乙，电压表无示数，只有变阻器出问题，则故障可能是滑动变阻器断路，使得电压表的两端无法与电源相通。
【小问3详解】
当电压表示数为时，电流表表盘如图丙所示，由（1）可知，电流表选用小量程，分度值为0.02A，则示数为0.3A，则小灯泡L的额定功率为
【小问4详解】
[1][2]①检查电路无误后，闭合开关S，将开关接，灯泡、和变阻器串联，电压表测和变阻器总电压，调节滑动变阻器的滑片直至灯泡正常发光（2.5V），根据串联电压规律，电压表示数为
②保持滑片不动，再将开关接，连接方式不变，电压表改测电压，读出电压表示数为，则电路中电流为；
③小灯泡L的额定功率
【小问5详解】
由前面实验可知，若小灯泡正常发光时，额定电流为0.3A。若定值电阻阻值为，则灯泡正常发光时，两端的电压
两端的电压大于电源电压。电源实际电压为，不能满足实验要求。所以不可行。
25.（2025·北京25） 某家庭厨房中用电器的相关信息如表中所示，它们用如图所示的插线板供电。插线板允许通过的最大电流为10A。已知家庭电路的电压为220V。
（1）求电饭锅正常工作时加热电阻的阻值。
（2）电风扇、电饭锅已在正常工作，在保证插线板安全使用的条件下，还可以再接入一个用电器，求这三个用电器同时正常工作时，通过插线板的总电流。
【答案】（1）55Ω （2）9A
【考点】电功 电功率 焦耳定律
【小问1详解】
由表中信息可知，电饭锅的额定功率为880W，根据可知，电饭锅正常工作时加热电阻的阻值
【小问2详解】
由题意知，插线板允许通过的最大电流为10A，则允许使用的最大功率为P大=UI大=220V×10A=2200W
则电风扇、电饭锅已在正常工作，插线板还允许使用的最大功率为P允许=2200W-880W-100W=1220W
由表中信息可知，还可以接入一个电饼铛，此时通过插线板的总电流
13．（2025•深圳13）某简易植物工厂，为了给植物提供光和热，君君、辉辉、阳阳共同设计了如图乙所示的电路图。小灯泡L的规格是“12V，6W”。电源电压为12V，R为加热电阻，阻值大小为6Ω，求：
（1）请帮助君君同学算出只闭合S2通过R的电流；
（2）请帮助辉辉同学算出只闭合S1灯泡L的电阻；
（3）阳阳同学闭合S1、S2后，通电10min，求R产生的热量和电路消耗的总电能。
【考点】电功 电功率 焦耳定律
【答案】（1）只闭合S2通过R的电流是2A；
（2）只闭合S1灯泡L的电阻为24Ω；
（3）闭合S1、S2后，通电10min，R产生的热量是1.44×104J；电路消耗的总电能是1.8×104J。
【解析】（1）只闭合S2通过R的电流为：IR=UR=12V6Ω=2A；
（2）只闭合S1灯泡L的电阻为：RL=U额2P额=(12V)26W24Ω；
（3）阳阳同学闭合S1、S2后，通电10min，R产生的热量为：
Q=IR2Rt=(2A)2×6Ω×10×60s=1.44×104J；
灯泡支路的电流为：IL=P额U额=6W12V=0.5A；
干路中的电流为：I＝IL+IR＝0.5A+2A＝2.5A；
电路消耗的总电能为：W＝UIt＝12V×2.5A×10×60s＝1.8×104J。
20. （2025·广东20）小明设计了可改变灯泡亮度的电路，如图电源电压U为6V，灯泡L标有“6V，0.5A”，定值电阻R为12Ω。
（1）拨到1处时，闭合开关，求L的电功率；
（2）拨到2处时，闭合开关，电流表示数为0.3A，求：
①R两端的电压；
②L工作100s消耗的电能。
【答案】（1）
（2）①，②
【考点】电功 电功率 焦耳定律
【小问1详解】
拨到1处时，闭合开关，只有灯泡连入电路工作，此时灯泡两端电压等于电源电压
灯泡电压刚好达到额定电压，此时灯泡电流
灯泡的功率
【小问2详解】
①拨到2处时，闭合开关，灯泡L与定值电阻R串联，电流表示数为0.3A，则
R两端的电压
②根据串联分压可知，灯泡分得的电压为
L工作100s消耗的电能
21.（2025·贵州21） 如图所示电路，电源两端电压恒为3V，定值电阻R1阻值为10Ω。闭合开关S，电流表示数为0.2A。
（1）通过电阻R1的电流为______A；
（2）求R1两端电压U1；
（3）求电路消耗的总功率P。
【答案】（1）0.2 （2）2V
（3）0.6W
【考点】电功 电功率 焦耳定律
【小问1详解】
由图可知，开关S闭合，两电阻串联，串联电路各处电流都相等，电流表示数为0.2A，则通过电阻R1的电流为0.2A。
【小问2详解】
根据欧姆定律可得，R1两端电压
小问3详解】
电路消耗的总功率
29. （2025·齐齐哈尔、黑河、大兴安岭29）中医药是中华优秀传统文化的瑰宝，在疾病治疗方面具有重要的作用。图甲是某品牌小型电中药锅，图乙是其工作电路简化的等效电路图，通过开关和的不同状态组合，可以实现三挡加热功能。定值电阻都是发热电阻，其中。该电中药锅部分参数如下表所示。已知：。求：
（1）当闭合开关，将开关接时，电中药锅使用的是______（选填“低温”“中温”或“高温”）挡；
（2）将药液从加热到的过程中，药液吸收的热量是多少？
（3）使用该电中药锅的中温挡正常工作，加热，消耗的电能是多少？
（4）的阻值是多少？
【答案】（1）高温 （2）
（3）
（4）
【考点】电功 电功率 焦耳定律
【小问1详解】
当闭合开关，将开关接时，定值电阻并联，此时总电阻最小，根据，总功率最大，为高温挡；当断开开关，将开关接时，串联，此时总电阻最大，根据，总功率最小，为低温挡；则当闭合开关，将开关接时，单独工作，为中温挡。
【小问2详解】
药液吸收的热量
【小问3详解】
加热，消耗的电能为
【小问4详解】
低温挡时，总电阻为
则的阻值
27.（2025·绥化27） 如图甲所示的电路中，电源电压可调，灯泡L的额定功率未知（不考虑灯丝电阻变化），电压表的量程是0~15V，电流表的量程是0~3A。在保证电路各元件安全的前提下：先将电源电压调为U，只闭合开关S，把滑动变阻器R的滑片P从最右端滑动到最左端的过程中，电流表与电压表的示数关系图象如图乙。求：
（1）滑动变阻器R的最大阻值；
（2）电源电压U和的电阻值；
（3）保持（2）中电源电压U不变，滑动变阻器的滑片P在最右端时，通电1min电阻产生的热量；
（4）断开开关，再将电源电压调为U，闭合开关，当滑动变阻器的滑片P在a点时，灯泡L正常发光，电压表的示数为6V，灯泡L消耗的电功率为P；当滑片P滑动到某位置时，电路消耗的电功率最小，电流表的示数为0.25A，灯泡L消耗的实际功率，求：灯泡L的额定功率。
【答案】（1）
（2），
（3）6J （4）9W
【考点】电功 电功率 焦耳定律
【小问1详解】
由题意可知，滑动变阻器电阻最大，电流最小，滑动变阻器两端电压为14V，滑动变阻器R的最大阻值
【小问2详解】
闭合开关，断开开关，与滑动变阻器R串联；由题意可知，滑动变阻器的滑片P在最左端时，电压表的示数为0V，电流表的示数为1.5A，则电源电压①
滑动变阻器的滑片P在最右端时，电压表的示数为14V，电流表的示数为0.1A，则电源电压②
由①②解得，
【小问3详解】
由焦耳定律可得，R产生的热量
【小问4详解】
断开开关，闭合开关S2，灯泡L与滑动变阻器R串联；由题意可知，若滑动变阻器完全接入电路中时，滑动变阻器的电压
所以，当电压表的示数为15V时，电路消耗的电功率最小，灯泡L的额定功率③
灯泡L消耗的实际功率④
电流表的示数为0.25A，灯泡L消耗的实际功率，则由③④可得
则灯泡L的电阻
则灯泡L的额定功率
23.（2025·长沙23） 冬天，为了给鱼缸内的水加热，小星购买了标有“220V 440W”的电热丝和标有“220V 275W”的电热丝各一根，电热丝的电阻不随温度变化。
（1）求电热丝正常工作时的电流；
（2）将和串联接入电路中，求与两端的电压之比；
（3）为了给鱼缸提供适宜的水温，小星想设计的加热电路需要满足以下要求：
（a）当水温低于20℃时，启动高挡快速加热，功率为440W；
（b）当水温在20℃至30℃之间时，启动低挡保温；
（c）当水温高于30℃时，断开整个电路。
为此，他找到了4个温控开关（功能见下表），从中选择两个开关设计了如图所示的电路。
①请在电路图相应的位置标出电热丝和所选开关的符号；
②按设计连好电路后，为调整功率，小星取下某一根电热丝，剪掉一截后接回原电路。再启动低挡，测得其中一根电热丝两端的电压为99V，请计算此时电路的总功率。
【答案】（1）2A （2）5∶8
（3）①；②见解析
【考点】电功 电功率 焦耳定律
【小问1详解】
电热丝正常工作时的电流
【小问2详解】
电阻丝的电阻
电阻丝的电阻
串联时，电阻丝两端的电压为，电阻丝两端的电压为，通过它们的电流相等，与两端的电压之比
【小问3详解】
①由图可知，两个开关闭合，只有一个电阻接入电路，电路的总电阻最小，由可知，电路的总功率最大，处于高温挡，当水温低于20℃时，启动高挡快速加热，功率为440W，所以这个电阻是R2，当水温低于20℃时，两个开关都闭合，当水温在20℃至30℃之间时，启动低挡保温，与R2并联的开关断开，另一个开关闭合，两个电阻串联，电路的总电阻最大，由可知，电路的总功率最小，处于低温挡，另一个电阻是R1，S1的功能是温度低于20℃时闭合，高于20℃时断开，与R2并联的开关是S1；当水温高于30℃时，断开整个电路，另一个开关断开，S3的功能是温度低于30℃时闭合，高于30℃时断开，所以另一个开关是S3，如图所示：
②未剪前，低挡和串联，两端的电压
两端的电压
情况一：若剪短的是，将减小，将增大，都不可能变为99V；
情况二：若剪短的是，将减小，将增大，都有可能变为99V；
（i）若接回原电路后，若两端的电压
低挡时电路的实际电流
低挡总功率
（ii）若接回原电路后，两端的电压为，低挡时电路的实际电流
低挡总功率
20.（2025·德阳20） 在如图甲所示的电路中，电源电压保持不变，电阻的阻值为。闭合开关，断开开关，电流表的示数如图乙所示；闭合开关和，电流表的示数为，求：
（1）电源电压；
（2）闭合开关和，电阻的电功率；
（3）闭合开关和，通电，电路消耗的电能。
【答案】（1）6V （2）5.4W
（3）864J
【考点】电功 电功率 焦耳定律
【小问1详解】
当闭合开关，断开开关，电路中只有R1的简单电路，电流表测量通过R1的电流，由图乙知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数，电源电压
【小问2详解】
闭合开关和，电路中、并联，干路电流，通过的电流
的电功率
【小问3详解】
闭合开关和，通电，电路消耗的电能
12. （2025·扬州12）如图，电源电压U可调，是阻值为5Ω的定值电阻，为敏感元件，其阻值随电流增大而减小。电源电压从零增大，电路中电流逐渐增大。当电流为0.3A时，两端电压为1.5V。的功率为，的功率为。则（ ）
A. 时，可能等于B. 时，一定小于
C. 时，一定等于D. 时，一定小于
【答案】B
【考点】电功 电功率 焦耳定律
【解析】当电流为0.3A时，分析电路，此时两端电压为1.5V。由欧姆定律可得
是阻值为5Ω的定值电阻，因此总电阻
此时电源电压为
此时两电阻阻值相等，串联电路电流相等，根据功率计算公式 可得
当时
A．时，电源电压小于3V，电路中总电流减小，则此时的阻值大于5Ω，故，两电阻阻值不相等，电流相等，则，P1不可能等于P2，故A不符合题意；
B．时，电源电压小于3V，电路中总电流减小，则此时的阻值大于5Ω，故，则两电阻阻值不相等，电流相等，则，P1一定小于P2，故B符合题意；
C．时，电源电压大于3V，电路中总电流增大，则此时的阻值小于5Ω，故，电流相等，则，P1一定大于P2，不可能相等，故C不符合题意；
D．时，电源电压大于3V，电路中总电流增大，则此时的阻值小于5Ω，故，电流相等，则，P1一定大于P2，故D不符合题意。
故选B。
（多选）12．（2025•南充12）如图所示，采用两条输电线向用户输电，输电线电阻不能忽略。已知电源电压恒为220V，用“400Ω 2A”的滑动变阻器代替用电器，当滑片移至中点时，闭合开关，电流表示数为1A，则此时（ ）
A．电路的总功率为220W
B．用电器两端电压为220V
C．每条输电线电阻为20Ω
D．输电线的功率为20W
【答案】AD
【考点】电功 电功率 焦耳定律
【解答】解：A、电路的总功率：P＝UI＝220V×1A＝220W，故A正确；
B、根据题意可知，用电器的电阻R用=12×400Ω＝200Ω，
由欧姆定律可知，用电器两端的电压：U用＝IR用＝1A×200Ω＝200V，故B错误；
C、根据串联电路的特点可知，输电线两端的总电压：U线＝U﹣U用＝220V﹣200V＝20V，
由欧姆定律可知，输电线的总电阻：R线=U线I=20V1A=20Ω，
由于有两根输电线，所以每根输电线的电阻为10Ω，故C错误；
D、输电线的功率：P线＝U线I＝20V×1A＝20W，故D正确。
故选：AD。
9.（2025达州9） 如图所示为定值电阻R和灯泡L的图像，灯泡L额定电压为2.5V．将两用电器串联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A. 电源电压为2.5VB. 灯泡L额定功率为0.75W
C. R与灯泡L功率之比为D. 灯泡L的图像为图线B
【答案】B
【考点】电功 电功率 焦耳定律
【解析】AD．由题意可知，两用电器串联时灯泡正常发光，此时灯泡两端电压为额定电压2.5V。定值电阻的阻值不变，故图线为直线段，故B图线为定值电阻的图线。灯泡的电阻受温度的影响而不断变化，图线为曲线，故A图线为灯泡的图线。故根据定值电阻的U-I图像经过（1.5V，0.3A）点，可计算其阻值
串联电路中电流相等，当电流为0.3A时，定值电阻两端电压为1.5V，因此电源电压应为U总=2.5V+1.5V=4V
故AD错误；
B．灯泡在额定电压2.5V、电流0.3A时的功率P=UI=2.5V×0.3A=0.75W
故B正确；
C．定值电阻的功率P定=I²R=(0.3A)²×5Ω=0.45W
灯泡功率为0.75W，两者功率之比为
故C错误；
故选B。
11. （2025达州11）小芳家有一只标有“220V 1000W”字样的电热水壶。使用前，家中电能表示数如图所示；关闭其它用电器，只让电热水壶正常工作30分钟。下列说法正确的是（ ）
A. 电热水壶的电阻为484ΩB. 电热水壶消耗的电能
C. 此过程电能表指示灯闪烁了3000次D. 30分钟后电能表表盘示数为
【答案】D
【考点】电功 电功率 焦耳定律
【解析】A．由电热水壶的铭牌“220V 1000W”可知，其额定电压为220V，额定功率为1000W。根据电功率公式，可计算电热水壶的电阻
故A错误；
B．电热水壶正常工作30分钟（1800秒），消耗的电能W=Pt=1000W×1800s=1.8×106J=1.8×106J
故B错误；
C．电路中每消耗1kW·h的电能，电能表指示灯闪烁3000次，电热水壶消耗的电能为1.8×106J，即，因此指示灯闪烁次数为
故C错误；
D．电能表读数时，最后一位数是小数，则初始电能表示数为1234.5度，电热水壶消耗0.5度电后，表盘示数应增加至01235.0度，故D正确。
故选D。
12. （2025·广安12）如图所示，电源电压为4.5V，灯泡L标有“3V，1.8W”字样（不考虑灯丝电阻的变化），滑动变阻器R的规格为“20Ω，0.5A”，电流表的量程为0~0.6A，电压表的量程为0~3V。保证电路安全，在移动滑动变阻器滑片过程中，下列说法正确的是（ ）
A. 电压表的示数变化范围为1.5V~3V
B. 电流表的示数变化范围为0.3A~0.6A
C. 滑动变阻器允许接入电路的阻值范围为4Ω~20Ω
D. 灯泡L消耗电功率的范围为0.45W~1.25W
【答案】D
【考点】电功 电功率 焦耳定律
【解析】ABC．由图可知该电路为串联电路，电压表的量程为0~3V，则电压表最大示数为3V，小灯泡电阻为
电路中最小电流为
此时滑动变阻器接入电阻最大，最大阻值为
小灯泡的额定电流为
滑动变阻器R的规格为“20Ω，0.5A”，电流表的量程为0~0.6A，则电路中最大电流为0.5A，电路中最小的总电阻为
则滑动变阻器接入最小电阻为
电压表示数最小为
综上可得，电压表的示数变化范围为2V~3V；电流表的示数变化范围为0.3A~0.5A；滑动变阻器允许接入电路的阻值范围为4Ω~10Ω，故ABC错误；
D．灯泡L消耗的最大电功率
灯泡L消耗的最小电功率
即灯泡L消耗电功率的范围为0.45W~1.25W，故D正确。
故选D。
12．（2025•眉山12）如图所示，电源电压保持不变，R2的最大阻值为10Ω。闭合开关S，当滑动变阻器的滑片P在中点时，R1的功率为7.2W；将滑动变阻器的滑片P移动到最右端，电流表A1的示数与滑片P在中点时的示数之比是3：4。此过程中，下列判断正确的是（ ）
A．电压表示数为9V
B．滑片P在中点时电流表A2的示数为0.6A
C．P在中点时，1min内R2产生216J的热量
D．电路的最小功率为10.8W
【考点】电功 电功率 焦耳定律
【答案】D
【解析】由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测干路电流，电流表A2测通过滑动变阻器R2的电流，电压表测变阻器R2两端的电压，由并联电路的电压特点可知电压表也测电源电压。
A、将滑动变阻器的滑片P移动到最右端时，由并联电路的电流特点和欧姆定律可得电流表A1的示数：
I＝I1+I2=UR1+UR2，
同理可得，滑片P在中点时电流表A1的示数：I′＝I1+I2′=UR1+U12R2，
已知电流表A1的示数与滑片P在中点时的示数之比是3：4，
则II'=UR1+UR2UR1+U12R2=34，解得R2＝2R1，
已知R2的最大阻值为10Ω，则R1=R22=10Ω2=5Ω；
闭合开关S，当滑动变阻器的滑片P在中点时，R1的功率为7.2W，
由P1=U2R1可得电源电压：U=P1R1=7.2W×5Ω=6V，即电压表的示数为6V，故A错误；
BC、滑片P在中点时通过滑动变阻器的电流为：I2′=U12R2=6V12×10Ω=1.2A，即此时电流表A2的示数为1.2A，故B错误；
（多选）12．（2025•南充12）如图所示，采用两条输电线向用户输电，输电线电阻不能忽略。已知电源电压恒为220V，用“400Ω 2A”的滑动变阻器代替用电器，当滑片移至中点时，闭合开关，电流表示数为1A，则此时（ ）
A．电路的总功率为220W
B．用电器两端电压为220V
C．每条输电线电阻为20Ω
D．输电线的功率为20W
【答案】AD
【考点】电功 电功率 焦耳定律
【解答】解：A、电路的总功率：P＝UI＝220V×1A＝220W，故A正确；
B、根据题意可知，用电器的电阻R用=12×400Ω＝200Ω，
由欧姆定律可知，用电器两端的电压：U用＝IR用＝1A×200Ω＝200V，故B错误；
C、根据串联电路的特点可知，输电线两端的总电压：U线＝U﹣U用＝220V﹣200V＝20V，
由欧姆定律可知，输电线的总电阻：R线=U线I=20V1A=20Ω，
由于有两根输电线，所以每根输电线的电阻为10Ω，故C错误；
D、输电线的功率：P线＝U线I＝20V×1A＝20W，故D正确。
故选：AD。
8．（2025•遂宁8）小聪在家长的陪同下了解家庭电路，打开配电箱进行观察。配电箱的情况以及电能表的表盘如图所示，请根据安全用电常识以及图中信息选出正确的一项（ ）
A．可用湿抹布擦拭配电箱
B．发现空气开关跳闸后应立即重新将其合上
C．他家同时工作的用电器总功率不能超过8800kW•h
D．他只让一个电热水壶工作，10s内电能表指示灯闪烁了3次，则该电热水壶的电功率为900W
【考点】电功 电功率 焦耳定律
【答案】D
【解析】 A.用湿抹布擦拭配电箱容易发生触电事故，故A错误；
B.空气开关跳闸后，是因电流过大，可能负载高或者线路短路，应查找跳闸原因，不应立即重新将其合上，以免会引起火灾事故，故B错误；
C.由电能表允许通过的最大电流为40A，所以最大允许功率P最大＝I最大U＝40A×220V＝8800W，题目中kW•h是电能的单位，故错误；
D.由电能表铭牌上1200imp/（kW•h），可知闪烁了3次消耗的电能W＝h31200×1kW⋅h=1400×3.6×106J=9000J，电热水壶的电功率P=Wt=9000J10s=900W。故D正确；
故选：D。
10．（2025•遂宁10）在如图所示的电路中，电源电压U＝6V，滑动变阻器R1标有“50Ω 2A”，定值电阻R2＝2.4Ω，电流表A的量程为0∼3A，电流表A1的量程为0∼0.6A。闭合开关，在保证电路安全的情况下，R1的滑片只能在a、b两点（图中未标出）间滑动。当R1的滑片由a点滑至b点时，电流表A的示数由I变为I′，A1的示数由I1变为I1'，下列结论正确的是（ ）
A．UI-I1小于UI'-I1'
B．R1的滑片在a点时R1R2=I1I-I1
C．R1的最小值为12Ω
D．R1的功率变化范围为0.72W∼3.6W
【考点】电功 电功率 焦耳定律
【答案】C
【解析】 由题可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
C、根据并联电路各支路独立工作、互不影响的特点，滑片移动时通过R2的电流不变。则通过R2的电流I2=UR2=6V2.4Ω=2.5A，因为电流表A的量程为0∼3A，电流表A1的量程为0﹣0.6A，所以R1支路的最大电流I1max＝3A﹣2.5A＝0.5。此时R1接入电路的电阻最小为：R1min=UI1max=6V0.5A=12Ω，又因为滑动变阻器R1标有“50Ω 2A”，所以R1的取值范围是12Ω～50Ω。故C正确。
A、当R1的滑片由a点滑至b点时，R1接入电路的电阻变小，根据欧姆定律可知，R1支路的电流变大，同时，干路电流I＝I1+I2也变大，由于R2支路电流不变，R1支路电流变化量等于干路电流变化量，即UI-I1=UI'-I1'，故A错误。
B、因为R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，所以不论R1的滑片在哪个位置，它们两端的电压相等，即：R1R2=I-I1I1，故B错误。
D、因为R1的取值范围是12Ω～50Ω。所以功率范围为：P大=U2R1min=(6V)212Ω=3W，P小=U2R1max=(6V)250Ω=0.72W，所以R1的功率变化范围为0.72W﹣3W，故D错误。
故选：C。
9.（2025·自贡9）如图为某用电器的I-U图像，其额定电压为12V，则额定功率是（ ）
A. 0.6WB. 1.8WC. 3.2WD. 4.8W
【答案】D
【考点】电功 电功率 焦耳定律
【解析】由图可知，某用电器额定电压为12V，对应的额定电流是0.4A，额定功率P=UI=12V×0.4A=4.8W
故D符合题意，ABC不符合题意。
故选D。
12. （2025·新疆12）如图所示，电路中电源电压为6V，R1、R2均为滑动变阻器。闭合开关S后，调节滑动变阻器的滑片，使电路的总功率为5.4W时，发现无论怎样改变滑动变阻器的阻值，两个滑动变阻器接入电路中的电阻之差的最大值为10Ω。则R1、R2两个滑动变阻器的最大阻值可能为（ ）
A. 15Ω 30ΩB. 20Ω 30ΩC. 20Ω 25ΩD. 15Ω 20Ω
【答案】D
【考点】电功 电功率 焦耳定律
【解析】由图可知，滑动变阻器R1与滑动变阻器R2并联，闭合开关S后，调节滑动变阻器的滑片，使电路的总功率为5.4W时，则
即
整理得
当R2=25Ω时，，此时25Ω-10011Ω>10Ω，不符合题意。
如果R2的值大于等于25Ω时，R2都可以取到25Ω，此时，不符合题意，所以R2的最大值要小于25Ω，故ABC不符合题意，D符合题意。
故选D。
8．（2025•重庆8）科技小组的同学按图甲所示的电路研究自制小台灯的调光效果，灯泡L标有“2.5V”字样，电源电压恒为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”。闭合开关S，在确保电路安全的情况下，最大范围移动变阻器的滑片P，观察灯泡L的亮暗，绘出灯泡L的I﹣U图像如图乙所示。下列分析正确的是（ ）
A．灯泡正常发光时电阻值为5Ω
B．灯泡随滑片P向b端移动而变亮
C．变阻器接入的阻值范围为8～40Ω
D．电路消耗的最大电功率为0.625W
【考点】电功 电功率 焦耳定律
【答案】C
【解答】A、由灯泡L的I﹣U图像可得，灯泡正常发光时的电阻RL=U额I额=Ω，故A错误。
B、由图甲可知，灯泡L与变阻器串联，电压表测灯泡两端的电压。当滑片P向b端移动时，变阻器接入电路的电阻增大，根据串联电路分压原理，灯泡两端电压减小，由P＝UI可知灯泡实际功率变小，灯泡变暗，故B错误。
C、由图乙可知：当灯泡正常发光时，电路中的电流I额＝0.25A，此时变阻器两端的电压U滑＝U﹣U额＝4.5V﹣2.5V＝2V，则变阻器接入电路的最小阻值R滑min=U滑1I额=2V0.25A=8Ω，
当电压表的示数为0.5V时，此时电路中的电流I'＝0.10A，此时变阻器两端的电压U滑2＝U﹣UL＝4.5V﹣0.5V＝4V，则变阻器接入电路的最大阻值R滑max=U滑2I'=4V0.10A=40Ω，
所以变阻器接入的阻值范围为8Ω～40Ω，故C正确。
D、当电路中的电流最大时，电路消耗的电功率最大，由前面分析可知，电路中的最大电流Imax＝0.25A，根据P＝UI，可得电路消耗的最大电功率Pmax＝UImax＝4.5V×0.25A＝1.125W，故D错误。
故选：C。
10.（2025·河北10） 图为某研究小组设计的风速自动报警器电路示意图，电源电压不变，为压敏电阻，它的阻值随风速的增加而减小，为定值电阻。当风速时，两电表都不报警。当风速时，两表中的一个会报警；当风速时，另一个表会报警。已知：，两表都是在大于等于各自设定的电压值或电流值时触发报警。在电路处于两表都未报警的工作状态下，下列说法正确的是（ ）
A. 风速减小时，的功率会增大
B. 风速变化时，电压表示数一定不变
C. 当时，触发报警的表是电流表
D. 风速变化时，电压表和电流表示数之比不变
【答案】C
【考点】电功 电功率 焦耳定律
【解析】A．由图可知，电阻R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，风速减小时，电阻R1的阻值增大，由电阻的串联可知，电路的总电阻增大，由可知电路中的电流减小，由P=I2R可知的功率减小，故A错误；
B．风速变化时，电阻R1的阻值会发生变化，由串联分压可知，R1两端的电压发生变化，即电压表示数发生变化，故B错误；
C．当风速时，电阻R1的阻值减小，由串联分压可知，电阻R1两端的电压减小，即电压表的示数减小，由电阻的串联可知，电路的总电阻减小，由可知电路中的电流增大，电流表超过设定电流值触发报警，当风速时，电阻R1的阻值增大，由串联分压可知，电压表的示数增大，电压表超过设定电压值触发报警，由电阻的串联可知，电路的总电阻增大，由可知电路中的电流减小，即电流表的示数减小，所以当时，触发报警的表是电流表，故C正确；
D．由可知，电压表和电流表示数之比等于R1的阻值，风速变化时，R1的阻值发生变化，所以电压表和电流表示数之比发生变化，故D错误。
故选C。
12.（2025·菏泽、聊城、临沂、枣庄12） 某商家销售的移动电源相当于大型“充电宝”，其铭牌如图所示。顾客咨询：“该移动电源可以供2.5kW的用电器正常工作吗？”客服回复：“没问题，这是3kW·h的，3kW的用电器都可以正常使用。”该客服（ ）
A. 说法正确B. 混淆了电功率和电能
C. 混淆了电功率和电流D. 混淆了电功率和电压
【答案】B
【考点】电功 电功率 焦耳定律
【解析】客服回复中提到的“3kW·h”是电能（即电量）的单位，而“3kW的用电器”中的“kW”是电功率的单位。客服错误地将电能与电功率混淆，认为3kW·h的移动电源可以直接支持3kW的用电器，忽略了电功率的实际限制。故ACD不符合题意，B符合题意。
故选B。
14.（2025·菏泽、聊城、临沂、枣庄14） 水中溶氧量是水产养殖的一项关键指标。小红利用溶解氧传感器设计了自动充氧装置，其中监测电路如图所示，电源电压保持不变。溶解氧传感器的阻值随水中溶氧量的降低而减小。闭合开关，当溶氧量降低时（ ）
A. 电流表的示数变小B. 电压表的示数变大
C. 电路的总功率变小D. 滑动变阻器的功率变大
【答案】D
【考点】电功 电功率 焦耳定律
【解析】A．由图可知，溶解氧传感器与滑动变阻器串联，电压表测量溶解氧传感器的电压，电流表测电路中的电流。当水中溶氧量降低时，传感器电阻减小，总电阻减小。根据欧姆定律，电源电压不变，总电阻减小，电路中的电流增大，即电流表的示数变大，故A不符合题意；
B．根据串联分压规律，传感器电阻减小，传感器分得电压减小，即电压表的示数变小，故B不符合题意；
C．电源电压保持不变，电路中的电流增大，根据，电路的总功率变大，故C不符合题意；
D．电路中的电流增大，滑动变阻器阻值不变，根据可知，滑动变阻器的功率变大，故D符合题意。
故选D。
1. （2025·烟台1）电能是现代社会生活的重要资源，每个人都应该有节约用电的意识。下列用电器正常工作1小时所消耗的电能最接近1度电的是（ ）
A. 台灯B. 智能手机C. 家用空调D. 笔记本电脑
【答案】C
【考点】电功 电功率 焦耳定律
【解析】正常工作1小时所消耗的电能最接近1度电的用电器电功率约为
A．台灯电功率约为30W，故A不符合题意；
B．智能手机电功率约为5W，故B不符合题意；
C．家用空调电功率约为1000W，故C符合题意；
D．笔记本电脑电功率约为80W，故D不符合题意。
故选C。
10.（2025·山西10） 在创新实践活动中，小明和小亮为学校小花园的储水箱设计了一个水位监测装置，内部简化电路图如图所示。电源电压一定，为定值电阻，为滑动变阻器，水位计由电压表改装而成。闭合开关，水箱中水位上升时，连杆带动滑片向上移动，下列分析正确的是（ ）

A. 接入电路的电阻变大B. 通过的电流变小
C. 电压表的示数变小D. 电阻的功率变大
【答案】D
【考点】电功 电功率 焦耳定律
【解析】由图得，R0与R1串联，电压表测量R0的电压。
A．滑片P向上移动，接入电路的电阻变小，故A错误；
B． R1接入电路的电阻变小，电路电阻变小，电源电压不变，由欧姆定律得，电路电流变大，串联电路电流处处相等，则通过的电流变大，故B错误；
C．通过的电流变大，为定值电阻，由欧姆定律得，的电压变大，则电压表的示数变大，故C错误；
D．电阻的电压、电流均变大，由得，电阻的功率变大，故D正确。
故选D。
17．（2025•泸州17）如图所示，电源电压不变，小灯泡L标有“6V 3W”的字样，不考虑灯丝电阻变化，电流表量程为0∼3A，滑动变阻器最大阻值为24Ω。闭合所有开关，移动滑片到中间位置，L正常发光，则电源电压为 6 V；保持滑片不动，闭合S，断开S1、S2，电流表示数变化了0.8A，则R0为 18 Ω；调节开关及滑动变阻器，使电路总功率达到允许的最大值，此时滑动变阻器接入电路的阻值为 2.4 Ω。
【考点】电功 电功率 焦耳定律
【答案】6；18；2.4。
【解析】 （1）闭合所有开关，电阻R0被短路，小灯泡L与滑动变阻器并联，电流表测量干路的电流，移动滑片到中间位置，L正常发光，则电源电压为U＝UL＝6V；
此时通过小灯泡的电流为：
IL=PLUL=3W6V=0.5A；
通过滑动变阻器的电流为：
IR=UR=6V12×24Ω=0.5A，
干路的电流为：
I＝IL+IR＝0.5A+0.5A＝1A；
保持滑片不动，闭合S，断开S1、S2，电阻R0与滑动变阻器串联，电流表测量电路中的电流，电流表示数变化了0.8A，由于串联电路干路总电阻大于每个分电阻，所以电路中的电流变小，此时电路中的电流为：
I′＝I﹣ΔI＝1A﹣0.8A＝0.2A，
此时电路的总电阻为：
R总=UI'=6V0.2A=30Ω，
R0的阻值为：
R0＝R总-12R大＝30Ω-12×24Ω＝18Ω；
（2）闭合所有开关，小灯泡L与滑动变阻器并联，当电流表的示数达到3A时，根据P＝UI知电路总功率达到最大值，此时通过滑动变阻器的电流为：
I滑＝I大﹣IL＝3A﹣0.5A＝2.5A，
滑动变阻器接入电路的阻值为：
R滑=UI滑=6V2.5A=2.4Ω。
故答案为：6；18；2.4。
18.（2025达州18） 如图所示，电源电压恒为U。只闭合开关S，滑片P移至a端，此时电压表示数为，电流表示数为，消耗的电功率为；滑片P移至b端，电压表示数为，电流表示数为，消耗的电功率为；开关S、和全部闭合，滑片P仍位于b端，消耗的电功率为，电流表示数为。已知，，，。电源电压______V。滑动变阻器允许通过的最大电流为0.8A，通过控制开关和移动滑片P，电路消耗的最大功率和最小功率之比为______。
【答案】 ①. 6 ②. 50∶3
【考点】电功 电功率 焦耳定律
【解析】[1]只闭合开关S，滑片P移至a端，R1和R3串联，电压表测量R3两端的电压，电流表测量电路中的电流，消耗的电功率为
此时电压表示数为，所以U1=I1R3
滑片P移至b端，R1、R2和R3串联，消耗的电功率为
电压表示数为，所以U2=I2(R3+R2)
因为，所以
得到①
因为，所以②
由①和②得到R2=3R3③
由欧姆定律可知④
由③和④得到R1=R3⑤
开关S、和全部闭合，滑片P仍位于b端，R1、R2和R3并联，电流表测量干路中的电流，干路中的电流⑥
由③⑤⑥得到⑦
消耗的电功率为，所以⑧
由⑦和⑧得到电源电压U=6V，R1=10Ω，所以R3=R1=10Ω
R2的阻值R2=3R3=3×10Ω=30Ω
[2]开关S、和全部闭合，R1、R2和R3并联，滑动变阻器通过的最大电流为0.8A，此时电路的总电阻最小，由可知电路的总功率最大，最大功率
闭合开关S，滑片P移至b端，R1、R2和R3串联，此时电路的总电阻最大，由可知电路的总功率最小，最小功率
电路消耗的最大功率和最小功率之比为P大∶P小=12W∶0.72W=50∶3
20.（2025·凉山州20） 在如图所示的电路中，电源电压恒定，电压表量程为0～15V，定值电阻R1、R2的阻值分别为10Ω和20Ω。当只闭合开关S1，将滑动变阻器R的阻值接入电路时，电压表示数为3V，电阻R1的电功率为P1；当闭合开关S1、S2，将滑动变阻器滑片P移到最左端时，定值电阻R2的电功率为P2。若P1∶P2=1∶8，则电源电压为______V，电路最小电功率为______W。
【答案】 ①. 4 ②. 0.16
【考点】电功 电功率 焦耳定律
【解析】[1]设电源电压为。当只闭合开关S1，将滑动变阻器R的阻值接入电路时，和滑动变阻器R的阻值串联，电压表测滑动变阻器电压，表示数为3V，根据串联电压规律，电压为，则电阻R1的电功率为
当闭合开关S1、S2，将滑动变阻器滑片P移到最左端时，、并联，定值电阻R2的电功率为
若P1∶P2=1∶8，则有
解得电源电压。
[2]当只闭合开关S1，将滑动变阻器R的阻值接入电路时，和滑动变阻器R的阻值串联，根据串联分压原理则有
解得滑动变阻器R最大阻值，则当滑动变阻器R的最大阻值接入电路时，电阻总电阻最大，根据，电路总功率最小为
18．（2025•南充18）如图所示，当a处接电流表，b处接电压表，闭合开关S，电路总功率为P1；当a、b两电表互换位置后，再闭合开关S，电路总功率为P2。已知：U＝6V，R1＝20Ω，R2：R3＝1：3，P1：P2＝4：3，则R2的阻值为 20 Ω；若现将电源与b处电流表位置互换，其他均不变，再闭合开关S，电路总功率为 4.2 W。
【答案】20；4.2
【考点】电功 电功率 焦耳定律
【解答】解：（1）如图所示，当a处接电流表，b处接电压表，闭合开关S，电阻R2和R3并联，当a、b两电表互换位置后，再闭合开关S，电路中只有R1，可得I2=UR1=6V20Ω=0.3A
根据电路的总功率P＝UI知，电源电压不变，电功率之比等于电流之比，故I1：I2＝P1：P2＝4：3
可得：I1=43I2=43×0.3A=0.4A
根据I1=UR2+UR3
R2：R3＝1：3，
可得：0.4A=6VR2+6V3R2
解得：R2＝20Ω
（2）若现将电源与b处电流表位置互换，其他均不变，则电阻R1、R2和R3并联，
电路总功率P=U2R1+U2R3+U2R2=(6V)220Ω+(6V)23×20Ω+(6V)220Ω=4.2W
答案为：20；4.2。
14．（2025•遂宁14）某同学用图甲所示的电路来测量小灯泡的电功率。他闭合开关，将滑动变阻器滑片从最右端向左滑动，直到灯泡电压达到额定值，记录了不同时刻三个电表的示数，并在同一坐标图中分别绘制了L和Rp的U﹣I图像如图乙。电源电压恒定不变，请分析：图乙中曲线 a 是滑动变阻器的U﹣I图像；该电路的电源电压为 6 V；灯泡的额定电功率为 1.2 W。
【考点】电功 电功率 焦耳定律
【答案】a；6；1.2。
【解析】（1）滑片往左移，电路电流变大，电压表V2示数变小，乙图中a图像满足；
（2）电源电压等于两个电压表的电压之和，电压之和恒为6V，故电源电压为6V；
（3）乙图中，电流为0.3A时，小灯泡达到额定电压，故小灯泡的额定功率为：
p额＝0.3A×（6V﹣2V）＝1.2W；
故答案为：a；6；1.2。
17. （2025·天津17）国家标准《家用和类似用途电器的安全》中规定，电水壶电源线一般不应长于75cm。这是通过缩短电源线长度来减小______，从而______（选填“增加”或“减少”）电源线通电时产生的热量。
【答案】 ①. 电阻 ②. 减少
【考点】电功 电功率 焦耳定律
【解析】[1][2]导体的电阻与导体的材料、长度、横截面积和温度有关，缩短电源线长度，材料和横截面积不变，可以减小电源线的电阻，由Q=I2Rt可知电流和时间相同，电阻越小，产生的热量越少，电水壶和电源线串联，通过它们的电流和时间相等，减小电源线的电阻，可以减少电源线通电时产生的热量。
19. （2025·天津19）如图所示的电路，电源电压恒为3V，a、b是粗细均匀电阻丝的两端点，c是电阻丝的中点。只闭合开关S1，电流表示数为1A，该电路通电1min消耗的电能为______J；闭合开关S1和S2，电流表示数为______A。
【答案】 ①. 180 ②. 2
【考点】电功 电功率 焦耳定律
【解析】[1]只闭合开关S1，电阻丝阻值的一半接入电路，电流表测电路电流，电流表示数为1A，该电路通电1min消耗的电能为
[2]闭合开关S1和S2，电阻丝的两半并联，电流表测干路电流，根据并联电流规律，电流表示数为
15.（2025·云南15） 为保障行车安全，同学设计了后视镜除雾、除霜装置，简化电路如图所示。电源电压为12V，加热电阻。的阻值均为6Ω，电路低温挡除雾，高温挡除霜。将旋转开关调至“1”时启动除______模式，加热1min，后视镜温度升高6℃，后视镜玻璃质量为0.15kg，加热效率为______。
【答案】 ①霜 ②. 50%
【考点】电功 电功率 焦耳定律
【解析】[1]将旋转开关调至“1”时，只有R1的简单电路，电路的总电阻最小，由可知电路的总功率最大，为除霜模式。
[2]后视镜玻璃吸收的热量Q=c玻璃mΔt=0.8×103J/(kg·℃)×0.15kg×6℃=720J
加热1min消耗的电能
加热效率为
------------------------
12．（2025•重庆12）某款家用全自动中药电煎药壶加热挡的额定功率为400W，正常加热1min产生的热量是 24000 J，加热电阻的阻值是 121 Ω。
【考点】电功 电功率 焦耳定律
【答案】24000；121。
【解答】已知电煎药壶加热挡的额定功率P＝400W，时间t＝1min＝60s，根据Q＝W＝Pt，可得产生的热量Q＝W＝Pt＝400W×60s＝24000J。
家庭电路的电压U＝220V，加热电阻的阻值R=U2P= (220V)2400W=121Ω。
故答案为：24000；121。
7. （2025·上海7）物理王同学家的一个电器上标有“220V 440W”，则此用电器正常工作时的电压为___________伏，使用时将___________转化为内能。
【答案】 ①. 220 ②. 电能
【考点】电功 电功率 焦耳定律
【解析】[1]用电器上标有 “220V 440W”，其中 “220V” 是该用电器的额定电压，即此用电器正常工作时的电压为 220 伏。
[2]该电器工作时消耗电能，将电能转化为其他形式能。
10.（2025·安徽10） 图示电路中，电源电压保持不变，、均为定值电阻，其中。闭合开关，电流表的示数为，通电整个电路共产生的热量，则电阻产生的热量为________。
【答案】2
【考点】电功 电功率 焦耳定律
【解析】由图可知，闭合开关后，电路为并联电路，电流表测的电流，则通电，产生的热量为
根据并联电路的特点可知，整个电路产生的热量等于各支路电阻产生的热量之和，则电阻产生的热量为
15. （2025·福建15）将包装口香糖的锡箔纸剪成如图形状，其他条件相同时，C处的横截面积小，电阻______。A、B两端分别与电池正负极接触，观察到C处起火，该现象利用了电流的______效应。
【答案】 ①. 大 ②. 热
【考点】电功 电功率 焦耳定律
【解析】[1]导体的电阻与导体的材料、长度和横截面积等因素有关，其他条件相同时，导体的长度越长、横截面积越小导体的电阻越大，由图可知，其他条件相同时，C处的横截面积小，故C处的电阻大。
[2] A、B两端分别与电池正负极接触，观察到C处起火，说明电流通过导体产生了热量，即电能转化成内能，这种现象叫做电流的热效应。
4. （2025·河南4）某电热水壶的额定电压为220V，额定功率为1100W，将它接入家庭电路中正常工作。在标准大气压下，将壶内质量为1kg、初温为23℃的水烧开，不计热量损失，至少需要的时间为______s，此过程中通过电热水壶的电流为______A。[已知]
【答案】 ①. 294 ②. 5
【考点】电功 电功率 焦耳定律
【解析】[1] 水吸收的热量
电热水壶消耗的电能全部转化为热量，即
则加热所需时间
[2] 由电功率公式P= UI可知，电流
18.（2025·苏州18） 如图是一款电水壶的电路简图，均为加热电阻，通过旋转旋钮开关可实现加热与保温功能的切换。保温功率为88W，阻值为，加热时应将开关旋至_________（1/2）位置，加热功率为_________W，阻值为_________
【答案】 ①. 2 ②. 1100 ③. 506
【考点】电功 电功率 焦耳定律
【解析】[1]根据可知，在电源电压U一定时，电阻R越小，电功率P越大。由图可知，当开关旋至1位置时，R1​与R2​串联，此时电路中的总电阻R总​=R1​+R2​。当开关旋至2位置时，只有R1​接入电路，此时电路中的总电阻R总′​=R1​。因为R1​+R2​>R1​，所以开关旋至2位置时，电路中的电阻最小，电功率最大，电水壶处于加热状态。
[2]根据可得加热功率
[3]当开关旋至1位置时，R1​与R2​串联，此时电水壶处于保温状态，保温功率P保温​=88W。此时电路中的总电阻
R2​的阻值R2​=R串​−R1​=550Ω−44Ω=506Ω
20.（2025•成都20） 小彬想制作一款有“低温”“中温”“高温”三个挡位的电加热器，电路如图所示。电源电压为24V，S2为单刀多掷开关，R1是阻值为12Ω的电热丝，R2为某种材料制成粗细均匀的电热丝，最大阻值为24Ω，触点2为R2的中点位置。当S1闭合，S2拨到触点3时，加热器处于______挡；加热器在“中温”挡下工作1min，电路消耗的总电能是______J。
【答案】 ①. 高温 ②. 1440
【考点】电功 电功率 焦耳定律
【解析】[1]当闭合，拨到触点3时，电路为的简单电路，电阻最小。根据（为电源电压，为电路总电阻），在电压不变时，电阻越小，功率越大，所以此时加热器处于高温挡。
[2]当闭合，拨到触点2时电路处于中温挡，与的一半串联，最大阻值，则串联的阻值
电路总电阻
根据，，
电路消耗的总电能
31.（2025•成都31） 小罗和小韩利用周末对部分交通信号灯进行了考察研究。
（1）他们讨论后有以下认识，你认为不合理的是（ ）
A. 利用光的信息特性，交通信号灯通过不同颜色灯光发出指令
B. 利用大数据信息设计红、绿灯的配时方案，可减少交通拥堵
C. 交通信号灯使用的高亮度LED光源，是用超导材料制成的
D. 交通信号灯需要有可靠的绝缘、防水措施，以确保电路安全
（2）他们发现有的路口使用移动式交通信号灯，如图。查阅资料得知，这种交通信号灯正常工作时，电压为12V，总功率为4W，其总电流与常见家用电器______（选填“电吹风”“电风扇”“空调”）的额定电流最接近。
（3）该移动式交通信号灯由蓄电池提供电能，蓄电池充满电可使其连续正常工作6天，若蓄电池72%的电能被信号灯有效利用，蓄电池充满电时储存的电能为_____J。
（4）他们利用已有的知识和经验，设计出模拟东、北方向红灯和绿灯指令的简易电路图，下列四个电路中符合要求的是（ ）
A. B.
C. D.
【答案】（1）C （2）电风扇
（3）
（4）D
【考点】电功 电功率 焦耳定律
【小问1详解】
A．交通信号灯通过不同颜色（红、黄、绿）传递指令信息，利用了光的信息特性，故A不符合题意；
B．把采集的交通态势数据实时输入到大模型，利用大数据推理出最佳信号配时方案，可减少交通拥堵，故B不符合题意；
C．交通信号灯使用的高亮度LED光源，是用半导体材料制成的，超导材料的电阻为零，不能制作发光元件，故C符合题意；
D．户外设备需绝缘、防水以确保安全，所以交通信号灯需要有可靠的绝缘、防水措施，故D不符合题意。
故选C。
【小问2详解】
其总电流为
电吹风的功率约2000W，额定电流约
电风扇的功率约60W，额定电流约
空调的功率约1000W，额定电流约
其总电流与电风扇的额定电流最接近。
【小问3详解】
信号灯有效利用的电能W=Pt=4W×6×24×3600s=2.0736×106J
蓄电池充满电时储存的电能
【小问4详解】
A．由图可知，开关S接1时，向东方向的绿灯和红灯亮，开关S接2时，向北和向东放出的绿灯和红灯都亮，故A不符合题意；
B．由图可知，开关S接1时，向北方向的绿灯亮，开关S接2时，向北和向东方向的红灯亮，故B不符合题意；
C．由图可知，开关S接1时，电源被短路，可能会烧坏电源，故C不符合题意；
D．由图可知，开关S接1时，向北方向的红灯亮，向东方向的绿灯亮，开关S接2时，向北方向的绿灯亮，向东方向的红灯亮，故D符合题意。
故选D。
19.（2025·菏泽、聊城、临沂、枣庄19） 如图所示，可充电按摩仪具有按摩和热敷两种功能，使用时，闭合开关S1，电动机驱动按摩头开始按摩；再闭合开关S2，加热电阻接通，按摩的同时进行热敷。若断开S1，按摩仪无法单独进行热敷。
（1）按摩仪的热敷功能利用的是电流的__________效应；
（2）按摩仪在充电时，其电池相当于____（选填“用电器”或“电源”）；
（3）请在答题卡指定位置画出此按摩仪的电路图，用电阻符号表示加热电阻。
【答案】（1）热 （2）用电器
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
按摩仪热敷功能说明通电之后会发热，电能转化为内能，利用的是电流的热效应。
【小问2详解】
按摩仪在充电时，消耗电能转化为化学能储存起来，电池相当于用电器。
【小问3详解】
由题意可知，电动机与加热电阻并联，开关S1在干路上控制整个电路；开关S2控制加热电阻，与加热电阻串联在同一条支路上，如图所示：
29.（2025·自贡29）根据下方“测量小灯泡的电功率”实验的实物图，在虚线框内完善电路图。
【答案】
【考点】电功 电功率 焦耳定律
【解析】由实物电路图可知，开关、灯泡、电流表和滑动变阻器串联，电压表与灯泡并联，据此在虚线框内完善电路图。
18.（2025·上海18） 在图示电路中，电源电压保持不变，电压表示数为6伏，电阻R1阻值为6欧。
（1）现在将一个R2接入电路中，若两电表示数都改变，则电压表与电流表的乘积_______（选填“变大”、“不变”、“变小”），请画出此时的电路图_______；
（2）现在将一个R2接入电路中，若只有一个电表的示数改变，且电压表与电流表的乘积的变化量为4.5瓦，求R2的阻值。
【答案】（1） ①. 变小 ②. （2）8Ω或18Ω
【考点】电功 电功率 焦耳定律
【小问1详解】
[1][2]由于将一个R2接入电路中，两电表示数都改变，所以不能将电阻R1与R2并联，否则电压表示数不变；所以将电阻R1与R2串联，不能用电压表测量电阻R1与R2两端的总电压，否则电压表示数不变，故电阻R1与R2串联，电压表测量电阻R1两端电压，电流表测量串联电路中电流；由串联分压特点可知，电压表示数变小；由于电路中总电阻变大，所以电路中电流变小，则电压表与电流表的乘积变小；此时的电路图如下图所示：
【小问2详解】
①将一个R2接入电路中，若只有一个电表的示数改变，则可以将电阻R1与R2并联，电压表示数不变，电流表测量干路中电流，则电压表与电流表的乘积的变化量为电阻R2的电功率
解得
②将一个R2接入电路中，若只有一个电表的示数改变，则可以将电阻R1与R2串联，电压表测量电阻R1与R2两端的总电压，电压表示数不变，电流表测量串联电路中电流，则电压表与电流表的乘积的变化量为
解得
23. （2025·甘肃23）小新家有阻值为50Ω的发热电阻R一个、额定电压为220V的小型电动机（带有风扇叶）一个、开关两个和导线若干，他想利用这些器材制作一个风干机，风干机要有“吹冷风”和“吹热风”两种模式，吹冷风时只有电动机工作；吹热风时发热电阻和电动机同时工作，但不能出现发热电阻单独工作的情况。
（1）请在下图所示虚线框内的电路图中补画开关和导线，帮小新完成风干机的电路原理图；
（2）按以上电路原理图完成风干机制作后，小新发现发热电阻的功率偏大，存在安全隐患，他想在保留原发热电阻基础上，让发热总功率减小为原来的，请问：
①他需要购买一个新的发热电阻与原发热电阻__________（选填“串联”或“并联”）；
②通过计算说明，需要购买的发热电阻的阻值是多少_______？
【答案】（1） （2） ①. 串联 ②.
【考点】电功 电功率 焦耳定律
【小问1详解】
由题意知，内部电路是由一个发热电阻、一个电动机和两个开关组成的并联电路，且发热电阻不能单独工作出现“干烧”现象，因此发热电阻与电动机并联，一个开关在干路控制整个电路，另一个开关与发热电阻串联，控制发热电阻，如图所示：
【小问2详解】
[1]根据可知，电阻越大功率越小，电阻越小功率越大，因此要想让发热总功率减小为原来的，根据串并联电路电阻的特点可知，应与原发热电阻串联一个新的发热电阻来增大电路的总电阻。
[2]原发热电阻电功率为
串联后新旧电阻总阻值为
需要购买新电阻阻值为
18. （2025·云南18）同学们测量额定电压为2.5V小灯泡的电功率。
（1）实验前，电流表指针位置如图甲所示，应对电流表进行______；
（2）同学们连接的电路如图乙所示，经检查发现A、E两点间的导线连接错误，应改接到______两点之间；更正错误后，将滑动变阻器的滑片置于最______（选填“左”或“右”）端；
（3）闭合开关，无论怎样调节滑动变阻器小灯泡都不亮，经检查发现小灯泡灯丝断了，此时电压表______（选填“有”或“无”）示数。排除故障后继续实验，移动滑动变阻器的滑片使小灯泡正常发光，继续调节滑动变阻器，使电压表示数低于、略高于小灯泡的额定电压。实验数据和现象记录如下表，表中a处的数据为______；
（4）分析表格中的信息可知小灯泡的额定功率为______W，小灯泡的实际功率越______，小灯泡越亮。某同学通过计算不同电压下小灯泡电功率的平均值来减小误差，这种做法是______（选填“正确”或“错误”）的。
【答案】（1）调零 （2） ①. B、E ②. 右
（3） ①. 有 ②. 2.5
（4） ①. 0.75 ②. 大 ③. 错误
【考点】电功 电功率 焦耳定律
【小问1详解】
由图甲可知，实验前电流表的指针未指在零刻度线处，故应对电流表进行调零。
【小问2详解】
[1]由图乙可知，A、E两点间的导线将小灯泡短路，故应将导线改接到B、E两点间。
[2]为了保护电路，闭合开关前应将滑动变阻器的滑片移至阻值最大处，即应将滑片移至最右端。
【小问3详解】
[1]若小灯泡灯丝断了，则电压表直接并联在电源两端，测量电源电压，故电压表有示数。
[2]小灯泡正常发光时的电压为其额定电压，故表中a处的数据应为其额定电压2.5V。
【小问4详解】
[1]在额定电压下的消耗的功率为额定功率，由表格中数据可知，小灯泡的额定功率为
[2]由表格中数据可知，灯泡两端电压越大，电流越大，小灯泡的实际功率越大，小灯泡就越亮。
[3]用电器在不同电压下对应的实际功率不同，故通过计算不同电压下小灯泡电功率的平均值来减小误差，这种做法是错误的。
20. （2025·上海20）物理兴趣小组小徐同学在做“测定小灯泡的电功率”实验，现有2个电源（电源电压未知），滑动变阻器2个分别标有A“10Ω 2A” B“20Ω 2A”字样，待测小灯（标有“6.0V”字样）、电流表、电压表、开关及导线若干。小徐正确串联连接电路，将滑动变阻器A的滑片移至最大阻值处，闭合开关S后，此时电压表示数、电流表示数如图所示。
（1）补全实验电路图；
（2）电压表所示示数为___________伏；
（3）小徐仅更换电源与滑动变阻器，重新实验，记录数据如下表，其中有一组数据，小灯泡正常发光。请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）
【答案】（1） （2）6.5 （3）见详解
【考点】电功 电功率 焦耳定律
【小问1详解】
“测定小灯泡的电功率”实验中，将电源、开关、滑动变阻器、灯泡、电流表串联，由图可知，电压表选择0~15V量程，分度值为0.5V，电压表示数为6.5V；由图可知，电流表选择0~0.6A量程，分度值为0.02A，电流表示数为0.54A；滑动变阻器A的滑片移至最大阻值处，最大阻值为10Ω，则滑动变阻器两端电压
则电压表示数为6.5V测量的是灯泡两端电压，如下图所示：
【小问2详解】
由图可知，电压表选择0~15V量程，分度值为0.5V，电压表示数为6.5V。
【小问3详解】
电压表示数为6.5V，电流表示数为0.54A时，灯泡电压超过小灯泡的额定电压；由表中数据可知，电流表示数为0.54A时，电压表示数为4V，由于通过灯泡的电流为0.54A时，灯泡两端电压为6.5V，则电压表测量滑动变阻器两端电压，则电源电压
由表中数据可知，电压表示数为4.5V时，灯泡两端电压为6V，电流表示数为0.52A，小灯泡正常发光，则小灯泡的额定功率
19. （2025·湖南19）小霞用如图甲所示的器材测量小灯泡的额定功率。已知电源电压为3V且保持不变。小灯泡额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲中的实物图连接完整，要求导线不得交叉；
（2）正确连接好电路，闭合开关前，应将滑动变阻器的滑片P移到最______端；
（3）闭合开关后，移动滑片P，观察到电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率为______W；
（4）进行相同实验的另一同学，检查电路发现导线连接正确且开关闭合，但灯座上忘记安装小灯泡，此时观察到______表的指针有明显偏转。
【答案】（1） （2）左
（3）0.75 （4）电压
【考点】电功 电功率 焦耳定律
【小问1详解】
测量小灯泡的额定功率实验中，小灯泡、电流表、滑动变阻器、开关串联在电路中，电压表与灯泡并联，图中把电流表负接线柱与电源负极连接起来即可，如图所示：
【小问2详解】
正确连接好电路，闭合开关前，为保护电路，应将滑动变阻器阻值调至最大，即滑片P移到最左端。
【小问3详解】
由图乙可知，电流表选择的量程为0～0.6A，示数为0.3A，灯泡额定功率为
【小问4详解】
灯座上没有安装灯泡，因此电路处于断路状态，电流表指针不会偏转，电压表此时相当于直接接在电源两端，因此电压表指针会有明显偏转。
20.（2025·新疆20） 小红在测量小灯泡的电功率的实验中，小灯泡的额定电压为2.5V，实验装置如图甲所示。
（1）请用笔画线代替导线，将图甲所示的实物图连接完整；
（2）闭合开关前，滑动变阻器滑片应滑到____（选填“A”或“B”）端。实验中，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W；
（3）小红完成实验后，小明使用相同的实验器材和相同的电源电压重新连接电路，也完成了该实验。小红测得的实验数据如表1所示，小明测得的实验数据如表2所示。分析表1和表2可得:实验时，电源电压为____V；小灯泡两端的电压从1V升高到2.5V时，小灯泡的电阻变化了____Ω（结果保留1位小数）。
表1
表2
【答案】（1） （2） ①. A ②. 0.7
（3） ①. 4 ②. 4.9
【考点】电功 电功率 焦耳定律
【小问1详解】
测量小灯泡的电功率的实验，灯泡与滑动变阻器串联，滑动变阻器“一上一下”接入电路，如图所示：
【小问2详解】
[1]为了保护电路，闭合开关前，滑动变阻器的滑片应置于最大阻值处，由图可知，移动到A处。
[2]由图乙可知，额定电压为2.5V时，电流为0.28A，则小灯泡额定功率
【小问3详解】
[1] 分析表1和表2可得，实验时，小明将电压表并联在滑动变阻器两端，当电流为I=0.24A时，UL=1.5V，UR=2.5V故电源电压为
[2]由表2可得，，时，，小灯泡的电阻
由（2）可知，小灯泡额定电压为2.5V时，电流为0.28A，小灯泡的电阻
小灯泡电阻变化了
23. （2025达州23）如图所示，电源电压恒定不变，定值电阻，灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化）。只闭合，灯泡L正常发光；再闭合，电流表示数变化了0.25A。请计算：
（1）灯泡L正常发光时的电流；
（2）电阻的阻值；
（3）通过控制开关通断，整个电路消耗的最小功率。
【答案】（1）
（2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
灯泡L正常发光时的电流
【小问2详解】
只闭合，灯泡单独工作，电流表测电路电流，此时灯泡L正常发光，则电源电压为
再闭合，灯泡和并联，电流表测干路电流。电流表示数变化了0.25A，根据并联电流规律可知，电流为0.25A，则电阻的阻值
【小问3详解】
灯泡电阻为
只闭合时，灯泡和串联，此时总电阻最大，根据，整个电路消耗的功率最小为
24. （2025·广安24）有同学提出：冬天写作业时光线较暗，手又冷，要是我们设计一款既能照明，又能暖手的桌垫就好了。他的想法得到了同学们的支持。经过多次改进，同学们设计了如图所示的电路，、为电热丝，其中，仅做照明的灯泡L标有“12V，0.3A”的字样。当开关S闭合时，灯泡L正常发光。求：
（1）灯泡L正常发光100s，流过灯泡L电流做的功；
（2）当开关S、断开，闭合时，电热丝的电功率；
（3）当开关S断开，、闭合时，总电功率为16W，电热丝的阻值。
【答案】（1）360J
（2）4W （3）
【考点】电功 电功率 焦耳定律
【小问1详解】
灯泡正常发光时，电流所做的功
【小问2详解】
当开关S闭合时，灯正常发光，电源电压
当开关S、断开，闭合时，只有工作，则的电功率
【小问3详解】
当开关S断开，闭合时，与并联，则的电功率
的电阻
25. （2025·乐山25）如图所示，电源电压恒定，灯泡L标有“6V 6W”字样（忽略温度对灯丝电阻的影响），滑动变阻器R的最大阻值为。当S、、均闭合，滑动变阻器滑片移至a端时，灯泡正常发光，此时电流表示数为1.6A。求：
（1）电源电压；
（2）定值电阻的阻值；
（3）整个电路的最小电流。
【答案】（1）6V （2）
（3）0.2A
【考点】电功 电功率 焦耳定律
【小问1详解】
当、、均闭合，滑动变阻器滑片移至a端时，L与并联，电流表测干路电流，由于灯泡正常发光，根据并联电路的特点可知，电源电压为
【小问2详解】
灯泡的电阻为
通过灯泡的电流为
通过的电流为
的电阻为
【小问3详解】
当、闭合，断开，滑动变阻器滑片移至b端时，R与串联，此时整个电路电阻最大，电流最小，最小电流为
24．（2025•眉山24）图甲为某款电热煲汤锅，其简化电路如图乙所示。S为手动开关，S1为自动温控开关，温度达到100℃时，自动切换到保温状态，R1和R2均为阻值不变的电热丝。煲汤锅部分参数如表，求：
（1）煲汤锅处于加热状态时，电路中的电流；
（2）电热丝R2的阻值；
（3）某次煲汤锅对初温为50℃、质量为3.3kg的汤汁加热（汤汁沸点100℃），不考虑汤汁质量变化和热量损失，煲汤锅正常工作20min所消耗的电能。[c汤汁＝4×103J/（kg•℃）]
【考点】电功 电功率 焦耳定律
【答案】（1）煲汤锅处于加热状态时，电路中的电流为5A；
（2）电热丝R2的阻值为440Ω；
（3）煲汤锅正常工作20min所消耗的电能为7.2×105J。
【解析】（1）煲汤锅处于加热状态时，电路中的电流：I加=P加U=1100W220V=5A；
（2）由图乙可知，开关S闭合、S1断开时，R1与R2串联，电路的总电阻较大；开关S、S1均闭合时，电路为R1的简单电路，电路的总电阻较小。根据P=U2R可知，开关S闭合、S1断开时，电路消耗的电功率较小，煲汤锅处于保温状态；开关S、S1均闭合时，电路消耗的电功率较大，煲汤锅处于加热状态。
R1的阻值：R1=U2P加=(220V)21100W=44Ω，
保温时，电路的总电阻：R=U2P保=(220V)2100W=484Ω，
根据串联电路的电阻规律可得，R2的阻值：R2＝R﹣R1＝484Ω﹣44Ω＝440Ω；
（3）汤汁加热到100℃吸收的热量：
Q吸＝cmΔt＝4×103J/（kg•℃）×3.3kg×（100℃﹣50℃）＝6.6×105J，
不计热量损失，煲汤锅加热时消耗的电能等于汤汁吸收的热量，即：W加＝Q吸＝6.6×105J，
则煲汤锅的加热时间：t加=W加P加=6.6×105J1100W=600s＝10min，
由题意可得，煲汤锅的保温时间：t保＝t﹣t加＝20min﹣10min＝10min＝600s，
保温时煲汤锅消耗的电能：W保＝P保t保＝100W×600s＝6×104J，
煲汤锅正常工作20min所消耗的电能：
W＝W加+W保＝6.6×105J+6×104J＝7.2×105J。
答：（1）煲汤锅处于加热状态时，电路中的电流为5A；
（2）电热丝R2的阻值为440Ω；
（3）煲汤锅正常工作20min所消耗的电能为7.2×105J。
24．（2025•南充24）电动机已广泛应用于我们的生产和生活中，它实现了电能向其它形式能的转化，如：电风扇消耗的电能转化为内能和机械能。下表是某品牌电风扇的铭牌参数，若此电风扇正常工作1h，求：
（1）电风扇消耗的电能；
（2）电风扇的额定电流；
（3）电风扇线圈中电流产生的热量（已知该品牌电风扇线圈电阻为32Ω）。
【答案】（1）电风扇消耗的电能是1.98×105J；
（2）电风扇的额定电流是0.25A；
（3）电风扇线圈中电流产生的热量是7.2×103J。
【考点】电功 电功率 焦耳定律
【解答】解：（1）电风扇正常工作1h消耗的电能：
W=P额t=55W×3.6×103s=1.98×105J；
（2）电风扇的额定电流：
I额=P额U额=55W220V=0.25A；
（3）电风扇在1h正常工作产生的热量：
Q=I铝2Rt=(0.25A)2×32Ω×3.6×103s=7.2×103J。
答：（1）电风扇消耗的电能是1.98×105J；
（2）电风扇的额定电流是0.25A；
（3）电风扇线圈中电流产生的热量是7.2×103J。
34.（2025·自贡34）某种植基地安装了一款可以自动注水的喷淋系统，该系统由控制电路和工作电路两部分组成，其简化电路如图甲；图乙是工作电路总电流随时间变化的图像；图丙是与工作电路连接的电能表。控制电路的电源电压，为压敏电阻，放置在注水系统水箱底部，其阻值随压力的增大而减小。随着注水系统水箱内水量的增加，通过电磁铁线圈中的电流逐渐增大，当电流增大到0.15A时，衔铁恰好被吸下，注水系统停止工作。电磁铁线圈的电阻忽略不计。求：
（1）当衔铁恰好被吸下时，电阻的阻值；
（2）10min内与工作电路连接的电能表转盘转了多少转；
（3）注水系统的电功率。
【答案】（1）
（2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
控制电路中，电阻和线圈串联，当衔铁恰好被吸下时，电阻的阻值
小问2详解】
工作电路中，注水系统和喷淋系统并联，电能表在干路上，测整个工作电路消耗的电能。，由乙图可知，工作电路总电流为2A，工作电路总电流为0.5A，则10min内工作电路消耗的电能为
则电能表转盘转数为
【小问3详解】
衔铁没有被吸下时，注水系统和喷淋系统并联，总电流为2A，衔铁被吸下后，注水系统停止工作，喷淋系统单独工作，总电流为0.5A，根据并联电流规律，注水系统的电流为
则注水系统的电功率
-
【答案】（1） （2） ①. A ②. 0.7
（3） ①. 4 ②. 4.9
【考点】电功 电功率 焦耳定律
【小问1详解】
测量小灯泡的电功率的实验，灯泡与滑动变阻器串联，滑动变阻器“一上一下”接入电路，如图所示：
【小问2详解】
[1]为了保护电路，闭合开关前，滑动变阻器的滑片应置于最大阻值处，由图可知，移动到A处。
[2]由图乙可知，额定电压为2.5V时，电流为0.28A，则小灯泡额定功率
【小问3详解】
[1] 分析表1和表2可得，实验时，小明将电压表并联在滑动变阻器两端，当电流为I=0.24A时，UL=1.5V，UR=2.5V故电源电压为
[2]由表2可得，，时，，小灯泡的电阻
由（2）可知，小灯泡额定电压为2.5V时，电流为0.28A，小灯泡的电阻
小灯泡电阻变化了
21.（2025·新疆21） 如图所示的电路，电源电压保持不变，电阻。当开关S闭合后，通过R1的电流I1=1A，通过R2的电流I2=2A。求：
（1）干路电流I；
（2）电源电压U；
（3）通电20s，整个电路中电流做的功W。
【答案】（1）3A （2）4V
（3）240J
【考点】电功 电功率 焦耳定律
【小问1详解】
如图，两个电阻并联，干路电流
【小问2详解】
电源电压
【小问3详解】
通电20s，整个电路中电流做的功
22. （2025·云南22）如图所示的电路中，电源电压，电阻。闭合开关S，电流表的示数。求
（1）的阻值；
（2）电流表A的示数I；
（3）整个电路工作10s消耗的电能W。
【答案】（1）20Ω （2）1.5A
（3）90J
【考点】电功 电功率 焦耳定律
【小问1详解】
如图，闭合开关，两个电阻并联，电流表A测量干路电流，电流表A1测量通过R1的电流，的阻值
【小问2详解】
通过电阻R2的电流
电流表A测量干路电流，电流表A的示数
【小问3详解】
整个电路工作10s消耗的电能
21．（2025•重庆21）小渝家有一台旧式两挡位电炖锅，高温挡额定功率为550W，低温挡额定功率模糊不清，图甲是该电炖锅简化电路图，R1和R2是加热电阻丝，开关S2只能接触a或b，不计温度对电阻的影响。
（1）高温挡正常工作时的电流是多少安？
（2）小渝关闭家中其他用电器，读出电能表示数为2024.6kW•h，电炖锅高温挡正常工作0.8h、低温挡正常工作2.8h，炖煮结束时电能表示数如图乙所示，则R1的阻值是多少欧？
（3）为满足炖煮不同食材和防干烧的需求，现增加一个防干烧的温控开关S3，利用原电路元件，导线足够，请你在图丙的方框内画一个至少有3个挡位且能防干烧的电路图。
【考点】电功 电功率 焦耳定律
【答案】（1）高温挡正常工作时的电流是为2.5A；
（2）R1的阻值为242Ω；
（3）见解析。
【解答】（1）根据P＝UI得，高温挡正常工作时的电流为：I高温=P高温U=550W220V=2.5A；
（2）开关S接b时，电路为R2的简单电路，总电阻较小，电源电压不变，根据P=U2R可知总功率较大，电炖锅处于高温挡；
开关S接a时，两电阻串联，总电阻较大，电源电压不变，根据P=U2R可知总功率较小，该电炖锅处于低温挡；
根据P=U2R可得，R2的阻值为：R2=U2P高温=(220V)2550W=88Ω；
电炖锅消耗的总电能为：W＝2025.6kW•h﹣2024.6kW•h＝1kW•h，
炖锅高温挡正常工作0.8h消耗的电能：W高温＝P高温t1＝550×10﹣3kW×0.8h＝0.44kW•h，
则低温挡正常工作2.8h消耗的电能为：W低温＝W﹣W高温＝1kW•h﹣0.44kW•h＝0.56kW•h，
低温挡功率为：P低温=W低温t2=0.56kW⋅h2.8h=0.2kW＝200W，
根据P=U2R可得，两电阻R1、R2串联时的总电阻为：
R串=U2P低温=(220V)2200W=242Ω，
根据电阻串联特点可得，电阻R1的阻值：R1＝R串﹣R2＝242Ω﹣88Ω＝154Ω；
（3）根据串联电路的特点可知：防干烧的温控开关S3应串联在电路中，由于需要设计成三个挡位，则因采取两个电阻处于只有一个电阻连入或两个电阻串联或并联时的三个状态，故电路图如下：
S2接a，S1、S3闭合时，只有电阻R2接入电路，为高温挡；
S2接a，S1断开，S3闭合时，两电阻串联，为低温挡；
S2接b，S1断开，S3闭合时，只有电阻R1接入电路，为中温挡。
答：（1）高温挡正常工作时的电流是为2.5A；
（2）R1的阻值为242Ω；
（3）见解析。
22. （2025·安徽22）如图所示电路中，电源电压保持不变，滑动变阻器的最大阻值为，、均为定值电阻，其中。当开关闭合，开关断开，滑动变阻器的滑片移至最左端时，电压表的示数为，电流表的示数为。
（1）求电阻两端的电压；
（2）求电阻的阻值；
（3）闭合开关、，将滑动变阻器的滑片P移至某一位置，此时整个电路消耗的电功率为，求滑动变阻器消耗的电功率。
【答案】（1）
（2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
分析电路可知，当开关闭合，开关断开，滑动变阻器的滑片移至最左端时，、和滑动变阻器的最大阻值串联，电压表测、总电压，电流表测电路电流。则电阻两端的电压
【小问2详解】
、总电阻为
则电阻的阻值
【小问3详解】
根据串联电压规律，电源电压
闭合开关、，滑动变阻器和串联，将滑动变阻器的滑片P移至某一位置，此时整个电路消耗的电功率为，则此时电路中电流为
此时两端电压为
由串联电路电压规律可得滑动变阻器两端电压为
则滑动变阻器消耗的电功率
29.（2025·福建29） 某电水壶的部分参数如下表所示。该电水壶正常工作时，可将质量为1kg的水从20℃加热到100℃，用时420s。已知。求:
（1）水吸收的热量。
（2）电水壶消耗的电能。
（3）电水壶的热效率。
【答案】（1）
（2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
水吸收的热量
【小问2详解】
电水壶消耗的电能
【小问3详解】
电水壶的热效率
22. （2025·湖北22）为了解家中用电情况并提出安全用电、节约用电的建议，某同学对家庭电器用电情况调查如下，家庭电路电压为220V。
（1）求客厅空调正常工作时的电流。
（2）求电水壶正常工作时的电阻。
（3）表中的厨房电器在调查时段内总共消耗的电能为多少kW·h？
（4）该同学利用掌握的电学知识，积极参与街道安全用电、节约用电宣传工作，请帮他完成宣传栏中①或②的提示语。
【答案】（1）12.5A
（2）
（3）
（4）①不同时使用多个大功率用电器；②不用湿手触摸开关和正在工作的用电器
【考点】电功 电功率 焦耳定律
【小问1详解】
由可得空调消耗的正常工作时的电流
【小问2详解】
由可得
【小问3详解】
电饭煲消耗的电能
灯消耗的电能
抽油烟机消耗的电能
厨房电器在调查时段内总共消耗的电能
【小问4详解】
由图可知，①提示语旁为同时使用多个大功率用电器，容易造成电流过大，引发火灾，所以①的提示语为不同时使用多个大功率用电器；②提示语旁为湿手触摸开关和正在工作的用电器，容易触电，所以②的提示语为不用湿手触摸开关和正在工作的用电器。
19.（2025·连云港19） 如图是某种家用电暖器的铭牌。求这种电暖器：
（1）正常工作时的电流；
（2）正常工作时内部电热丝的电阻；
（3）在额定电压下工作产生的热量。
【答案】（1）5A （2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
已知电暖器工作时的电功率是1100W，则正常工作时的电流为
【小问2详解】
正常工作时内部电热丝的电阻为
【小问3详解】
在额定电压下工作产生的热量为
24.（2025·苏州24） 如图所示电路中，灯泡L的规格为“”，闭合开关S，灯泡正常发光，电流表示数为。求：
（1）通过灯泡L的电流；
（2）电阻R的电功率；
（3）通电，电路消耗的电能。
【答案】（1）0.5A
（2）6W （3）1080J
【考点】电功 电功率 焦耳定律
【小问1详解】
闭合开关S，灯泡和电阻R并联，电流表测干路电流。此时灯泡正常发光，则通过灯泡L的电流
【小问2详解】
根据并联电流规律，电阻R的电流
则电阻R的电功率
【小问3详解】
通电，电路消耗的电能
23. （2025·扬州23）某电水壶内部电路简化后如图。当开关都闭合，电水壶处于加热状态。水烧开后温控开关自动断开，电水壶处于保温状态。已知电阻为22Ω，保温时通过的电流为0.2A，。求：
（1）将质量为1kg、初温为20℃的水加热至70℃，水吸收的热量Q；
（2）电水壶处于加热状态时的电功率P；
（3）电水壶处于保温状态时，1min消耗的电能W。
【答案】（1）
（2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
水吸收的热量
【小问2详解】
当开关都闭合，电路中只有电阻，电水壶处于加热状态，则电水壶处于加热状态时的电功率
【小问3详解】
水烧开后温控开关自动断开，电路为两个电阻串联，保温时通过的电流为0.2A，则电路中电流为0.2A，此时电水壶处于保温状态，1min消耗的电能
16. （2025·江西16）如图所示，是某同学“测量小灯泡的电功率”的实物电路。已知电源电压恒为，小灯泡标有“2.5V”字样，假设小灯泡的电阻不随温度的变化而变化。闭合开关，移动滑动变阻器滑片至某一位置时，电压表和电流表示数分别如图甲、乙所示。
（1）请写出电压表、电流表的读数；
（2）求此时小灯泡的实际功率；
（3）求小灯泡的额定功率。
【答案】（1），
（2）
（3）
【考点】电功 电功率 焦耳定律
（1）由图甲可知电压表接小量程，分度值为0.1V，示数为2V；由图乙可知电流表接小量程，分度值为0.02A，示数为0.2A。
（2）小灯泡的实际功率
（3）小灯泡的电阻为
小灯泡的电阻不随温度的变化而变化，小灯泡的额定功率
17. （2025·江西17）如图所示，电源电压恒为9V，R1为定值电阻，为电阻箱（能够表示出阻值的变阻器）。
（1）闭合、断开，电流表的示数为，求的阻值和工作100s产生的热量；
（2）把电阻箱的阻值调为，闭合和，电流表的示数为，求两端的电压和通过的电流。
【答案】（1），
（2），
【考点】电功 电功率 焦耳定律
（1）闭合、断开，只有R1和电流表接入电路中，的阻值
工作100s产生热量
（2）闭合和，R1与并联，电流表测量干路中的电流，两端电压
由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律得到通过的电流
20. （2025·山西20）为探索生命历程，生物小组的同学们要制作如图甲所示的孵化箱，观察鸡蛋孵化的过程，需要设计具有加热和保温两种功能的电路。小组同学们收集了电压为12V的蓄电池、两个开关S1和S2、两个阻值均为8Ω的电阻丝R1和R2、导线若干。
（1）请你帮助他们设计电路，并画在图乙虚线框内；
（2）求该孵化箱处于保温挡工作时，电路中的电流；
（3）求该孵化箱处于加热挡时，工作1min消耗的电能。
【答案】（1）## （2）0.75A；1.5A
（3）1080J；2160J
【考点】电功 电功率 焦耳定律
【小问1详解】
解法一：设计具有加热和保温两种功能的电路，电源电压不变，根据可知，电阻丝R1和R2组成串联电路，如下图所示：
解法二：设计具有加热和保温两种功能的电路，电源电压不变，根据可知，电阻丝R1和R2组成并联的电路，如下图所示：
【小问2详解】
解法一：如图
当开关S1闭合、断开S2时，R1和R2串联，电路中电阻最大，根据可知，孵化器处于保温挡，电路中的电流
解法二：如图所示
只开关S1闭合，电路中电阻大，根据可知，孵化器处于保温挡，电路中的电流
【小问3详解】
解法一：如图
当开关S1和S2均闭合时，电路中只有R1工作，电路中电阻小，根据可知，该孵化箱处于加热挡，工作1min消耗的电能
解法二：如图所示
当开关S1和S2均闭合时，R1和R2并联，电路中电阻小，根据可知，该孵化箱处于加热挡，工作1min消耗的电能
22. （2025·陕西B卷22）劳动实践小组为温室育苗基地制作了一个保温箱，其电路如图-1所示。
（1）电热丝R1的阻值为220Ω，则电路中的电流是多少？
（2）已知保温箱内空气的质量为11 kg，图-1所示电路工作300s产生的热量，可使保温箱内空气的温度升高多少？[不计热损失，空气的比热容为1.0×103J/（kg·℃）]
（3）现增加一个阻值为44Ω的电热丝R2，根据实际需求，利用电热丝R1与R2，为保温箱设计两个挡位，高温挡的电功率为1100W，低温挡的电功率为220W。请根据需求，在图-2的虚线框内将电路连接完整。
【答案】（1）
（2）
（3）
【考点】电功 电功率 焦耳定律
【小问1详解】
电路中的电流是
【小问2详解】
图-1所示电路工作300s产生的热量为
不计热损失，则空气吸收的热量与电路产生的热量相等，保温箱内空气升高的温度为
【小问3详解】
高温挡的电功率为1100W，高温挡电路电阻为
低温挡的电功率为220W，低温挡电路电阻为
所以两个电阻并联接入电路，高温挡支路接电热丝R2，低温挡支路接电热丝R1，连接如下图所示：
30. （2025•成都30）小方用如图所示电路探究黑箱内电阻连接情况，黑箱内4个相同的定值电阻以一定方式连接，每个电阻的阻值约为10Ω~20Ω，1、2、3、4为箱内线路引出的四个接线柱，M、N是接线头。电源电压恒为12V，小灯泡标有“4.8V 0.4A”字样，其阻值不变。将2、3或3、4接入电路，闭合开关，小灯泡均正常发光，电压表示数均为U1，电流表示数均为I1；当1、3或2、4接入电路时，电压表示数均为U2，电流表示数均为I2；当1、4或1、2接入电路时，电压表示数均为U3，电流表示数均为I3，U2∶U1=5∶8，电流表、电压表均正常工作，小灯泡均发光。下列判断正确的是
A. 当1、4接入电路时，黑箱内4个电阻串联
B. I3∶I1=5∶11
C. U3∶U2=2∶3
D. 上述探究中电路工作的最小功率约为2.18W
【答案】BD
【考点】电功 电功率 焦耳定律
【解析】A．已知：每个电阻的阻值约为10Ω~20Ω，电源电压恒为12V，小灯泡阻值不变且
将2、3或3、4接入电路，闭合开关，小灯泡均正常发光，则，黑箱两端电压
黑箱内阻值
当1、3或2、4接入电路时，电压表示数均为U2，U2∶U1=5∶8，则黑箱两端电压
黑箱内阻值
则当1、3或2、4接入电路时的阻值是将2、3或3、4接入电路的阻值的2倍，每个电阻的阻值约为10Ω~20Ω，所以一个电阻的阻值为18Ω，两个电阻串联为36Ω，所以根据题目要求，可推理出黑箱内电阻连接情况如图所示：
且
由上图可知，当1、4两接线柱接入电路时，黑箱内R1、R2、R4共三个电阻串联，故A错误；
B．已知：将2、3或3、4接入电路，闭合开关，小灯泡均正常发光，电压表示数均为U1，电流表示数均为I1；由题中电路图可知，黑箱电阻与小灯泡串联，电压表测量小灯泡两端电压；因为此时小灯泡正常发光，所以
又因为当1、4或1、2接入电路时，电压表示数均为U3，电流表示数均为I3；由上面黑箱内电阻连接情况图可知，此时黑箱内电阻大小为
由题目所给电路图可知，黑箱内电阻与小灯泡串联，电源电压恒为12V，小灯泡电阻为且保持不变，根据串联分压规律可得，此时电压表示数
电流表示数
所以，故B正确；
C．已知：当1、3或2、4接入电路时，电压表示数均为U2，电流表示数均为I2；由黑箱内电阻连接情况图可知，此时接入电路的黑箱电阻阻值为
由题目所给电路图可知，黑箱内电阻与小灯泡串联，电源电压恒为12V，小灯泡电阻为且保持不变，根据串联分压规律可得，此时电压表示数
所以，故C错误；
D．由题意可得，当1、4或1、2接入电路时，黑箱内电阻接入电路的电阻最大，电流最小为，此时电路总功率最小，，故D正确。
故选BD。
质量
54kg
最大巡检速度
4
蓄电池满电时储能
0.2kW·h
电动机最大输出功率
100W
名称
数量
额定功率/W
电饭锅
1
880
电磁炉
1
1800
电风扇
1
100
电饼铛
1
1000
额定电压/V
220
额定功率/W
高温挡880
中温挡440
低温挡220
元件类型
符号
功能
温控开关
温度低于20℃时闭合，高于20℃时断开
温度低于20℃时断开，高于20℃时闭合
温度低于30℃时闭合，高于30℃时断开
温度低于30℃时断开，高于30℃时闭合
XX移动电源
电源规格：3kW·h
输出电压：220V
最大输出电流：10A
实验次数
小灯泡两端的电压U/V
通过小灯泡的电流I/A
小灯泡的亮度
1
a
0.30
正常发光
2
2.0
0.26
较暗
3
3.0
0.32
较亮
实验序号
电流表示数（安）
电压表示数（伏）
1
0.38
6.5
2
0.46
5.5
3
0.52
4.5
4
0.54
4.0
实验次数
电压U/V
电流I/A
1
1.5
0.24
2
2.0
0.26
3
2.5
实验次数
电压U/V
电流I/A
1
3.0
0.20
2
2.5
0.24
3
1.8
0.27
额定电压
额定功率
220V
加热
保温
1100W
100W
品牌
某品牌
型号
**﹣35X67Bh7
额定电压
220V
额定功率
55W
送风模式
普通/睡眠/智能
控制方式
遥控/触摸按键
毛重
6.40kg
净重
5.46kg
3
1.8
0.27
额定电压
220V
额定功率
1000W
XXX牌电暖器
额定电压
额定频率
额定功率
