2025年各省市中考物理试卷分类汇编考点17欧姆定律（Word版附解析）

这是一份2025年各省市中考物理试卷分类汇编考点17欧姆定律（Word版附解析），共30页。试卷主要包含了2V的刻度线处，18A～0，6V～1等内容，欢迎下载使用。
A. 增大托盘里被测物体的质量，电压表的示数会变小
B. 电子秤的0kg刻度线应标注在电压表刻度盘1.2V的刻度线处
C. 若R0的阻值为120Ω，则电子秤能测量的最大质量为120kg
D. 若只将托盘的固定点从A移至B，则电子秤的量程变大
【答案】C
【考点】欧姆定律
【解析】A．增大托盘里被测物体的质量，F2变大，由杠杆的平衡条件F1l1=F2l 2可知，力臂不变的情况下，F1变大，即C端对压敏电阻的压力变大，由图乙可知，压敏电阻阻值R变小，由串联电路的分压规律可知，电压表示数U0变大，故A错误；
B．当电子秤的示数为0kg时，C点对压敏电阻的压力为0，此时压敏电阻的阻值为300Ω，由串联电路的电压分配规律可得
解得U0=1V
故B错误；
C．电子秤测量最大质量时，电压表示数最大，由串联电路的分压规律可得
解得R′=120Ω，由图乙可知此时电子秤受到的压力F1=300N，由杠杆的平衡条件可得物体的重力
所以此时称量的最大质量
故C正确；
D．由杠杆的平衡条件可知，在动力和动力臂的乘积不变时，将托盘的固定点从A移至B，将增大阻力臂l2，则阻力F2将变小，即称量的物体的重力变小，由公式可知质量变小，所以电子秤的量程将变小。
故D错误。

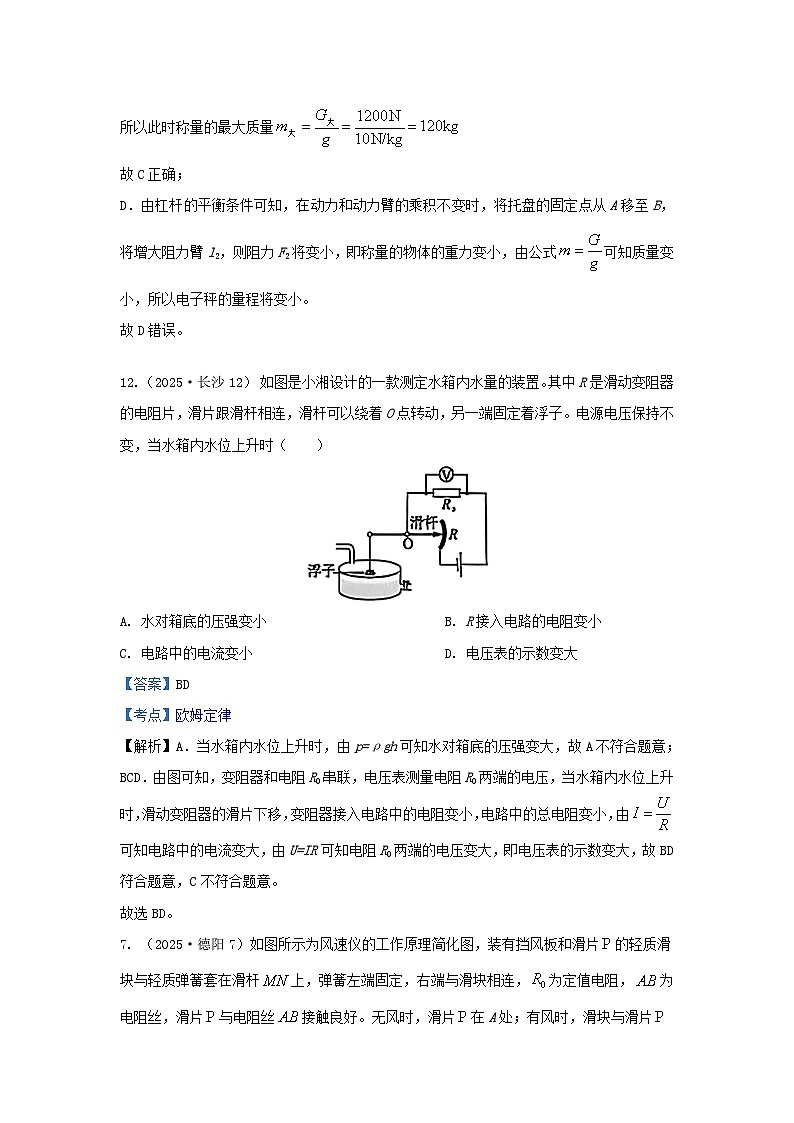

12.（2025·长沙12） 如图是小湘设计的一款测定水箱内水量的装置。其中R是滑动变阻器的电阻片，滑片跟滑杆相连，滑杆可以绕着O点转动，另一端固定着浮子。电源电压保持不变，当水箱内水位上升时（ ）
A. 水对箱底的压强变小B. R接入电路的电阻变小
C. 电路中的电流变小D. 电压表的示数变大
【答案】BD
【考点】欧姆定律
【解析】A．当水箱内水位上升时，由p=ρgh可知水对箱底的压强变大，故A不符合题意；
BCD．由图可知，变阻器和电阻R0串联，电压表测量电阻R0两端的电压，当水箱内水位上升时，滑动变阻器的滑片下移，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知电路中的电流变大，由U=IR可知电阻R0两端的电压变大，即电压表的示数变大，故BD符合题意，C不符合题意。
故选BD。

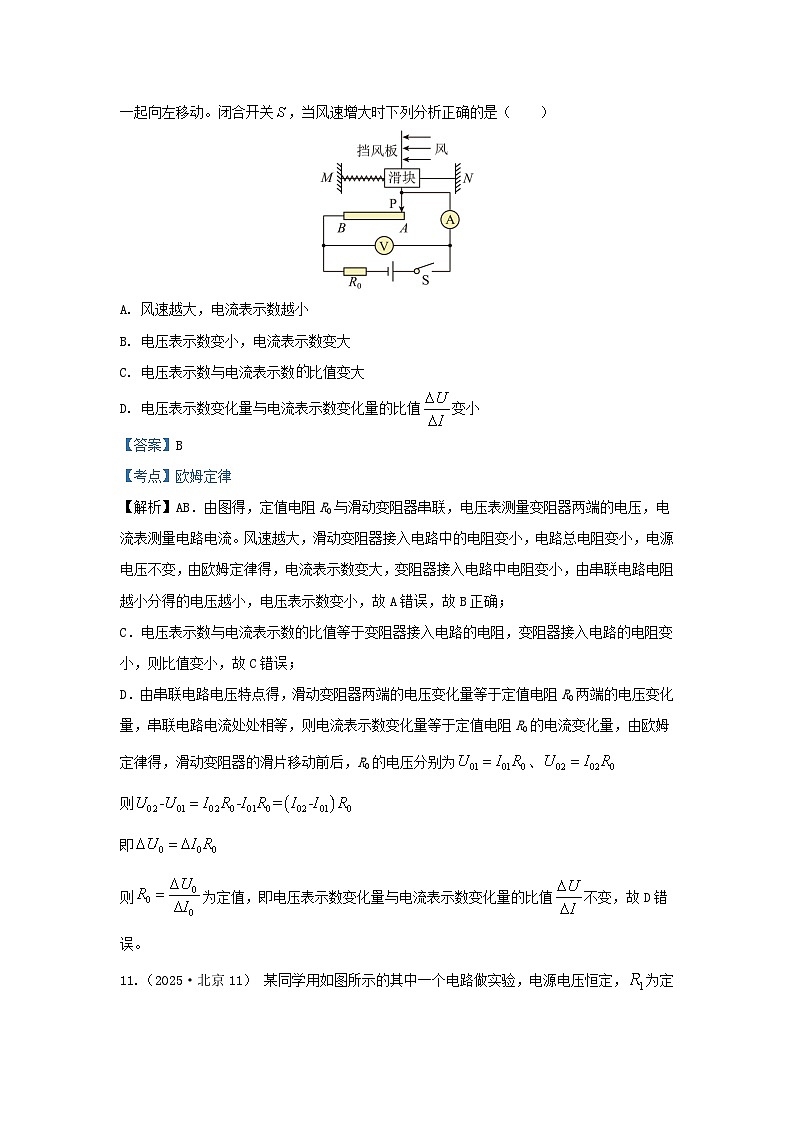

7. （2025·德阳7）如图所示为风速仪的工作原理简化图，装有挡风板和滑片的轻质滑块与轻质弹簧套在滑杆上，弹簧左端固定，右端与滑块相连，为定值电阻，为电阻丝，滑片与电阻丝接触良好。无风时，滑片在A处；有风时，滑块与滑片一起向左移动。闭合开关，当风速增大时下列分析正确的是（ ）
A. 风速越大，电流表示数越小
B. 电压表示数变小，电流表示数变大
C. 电压表示数与电流表示数比值变大
D. 电压表示数变化量与电流表示数变化量的比值变小
【答案】B
【考点】欧姆定律
【解析】AB．由图得，定值电阻R0与滑动变阻器串联，电压表测量变阻器两端的电压，电流表测量电路电流。风速越大，滑动变阻器接入电路中的电阻变小，电路总电阻变小，电源电压不变，由欧姆定律得，电流表示数变大，变阻器接入电路中电阻变小，由串联电路电阻越小分得的电压越小，电压表示数变小，故A错误，故B正确；
C．电压表示数与电流表示数的比值等于变阻器接入电路的电阻，变阻器接入电路的电阻变小，则比值变小，故C错误；
D．由串联电路电压特点得，滑动变阻器两端的电压变化量等于定值电阻R0两端的电压变化量，串联电路电流处处相等，则电流表示数变化量等于定值电阻R0的电流变化量，由欧姆定律得，滑动变阻器的滑片移动前后，R0的电压分别为、
则
即
则为定值，即电压表示数变化量与电流表示数变化量的比值不变，故D错误。
11.（2025·北京11） 某同学用如图所示的其中一个电路做实验，电源电压恒定，为定值电阻，逐渐改变滑动变阻器连入电路中的阻值大小，记录电流表和电压表的示数如下表所示。该实验所用的电路是（ ）
A. B.
C. D.
【答案】B
【考点】欧姆定律
【解析】A．如图，、串联，电压表测滑动变阻器两端电压，当电流增大时，是定值电阻，两端电压增大，两端电压应减小，不符合表格数据特点，故A不符合题意；
B．如图，、串联，电压表测两端电压，当电流增大时，是定值电阻，两端电压增大，符合表格数据特点，故B符合题意；
CD．电压表测电源电压，电压表示数应不变，不符合表格数据特点，故CD不符合题意。
故选B。
15．（2025•黑龙江15）（多选）如图所示，电源电压恒定为4.5V，定值电阻R1＝5Ω，滑动变阻器R2标有“20Ω，2A”的字样，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A。在保证电路安全的前提下，当开关S闭合时，滑动变阻器的滑片P从b端向a端移动的过程中，下列说法中正确的是（ ）
A．电压表示数变化范围是1V～3V
B．电流表示数变化范围是0.18A～0.6A
C．滑动变阻器R2两端的电压变化范围是3.6V～1.5V
D．滑动变阻器的阻值变化范围是20Ω～10Ω
【考点】欧姆定律所有
【答案】BC
【解析】（1）滑片由b端移到a端的过程中，滑动变阻器的阻值变小，电路中的总电阻变小；电源电压不变，根据欧姆定律可知电路中的电流变大，即电流表示数变大；
根据串联电路电阻的分压特点可知R1两端电压变大，即电压表示数变大。
ABC、当滑片在b端时，R1、R2串联，电路的总电阻为：R＝R1+R2＝5Ω+20Ω＝30Ω，
电路中的电流为：I=UR=4.5V25Ω=0.18A
电压表的示数为：U1＝IR1＝0.18A×5Ω＝0.9V
因电压表接入电路的量程为 0～3V，所以电压表最大示数为3V。
此时电路中的电流为：I′=UVR1=3V5Ω=0.6A
故滑片由b端移到a端的过程中，电流表的示数变化范围是0.18A～0.6A，电压表的示数变化范围是0.9V～3V，
电源电压为4.5V，根据串联电路的电压规律可知，电阻R2的两端电压由3.6V减小到1.5V，故BC正确、A错误；
（2）电源两端电压为4.5V保持不变，当电流为0.6A时，变阻器连入电路的电流最小，由欧姆定律和串联电阻的规律，变阻器连入电路的最小电阻为：
R滑小=UI'-R1=Ω=2.5Ω
滑动变阻器的阻值变化范围是20Ω～2.5Ω，故D错误。
16.（2025·绥化16） 如图所示，在“探究电流与电阻的关系”的实验中，电源电压恒为4.5V，在电路中分别接入5Ω、10Ω、15Ω、20Ω的电阻进行实验。先将10Ω的电阻接入电路，闭合开关S，调节滑动变阻器的滑片，使电压表的示数为2V；再将电阻由10Ω更换为5Ω，调节滑动变阻器的滑片向______（选填“左”或“右”）端移动，直到电压表的示数为2V为止：要完成该实验，滑动变阻器的最大阻值至少为______Ω。
【答案】 ①. 左 ②. 25
【考点】欧姆定律
【解析】[1]电阻由换为，根据串联分压，电阻变小，其两端电压变小（小于2V）。要使电压表示数回到2V，需减小滑动变阻器两端电压，根据串联电路分压特点，应减小滑动变阻器接入电阻，所以滑片向左移动。
[2]实验中电阻最大为，此时电压表示数，电源电压，则滑动变阻器两端电压
电路中电流
根据欧姆定律，则滑动变阻器最大阻值至少为
15.（2025·长沙15） 如图所示电路中，电阻R1和R2的连接方式为______联。已知电源电压为9V且保持不变，R1的阻值为10Ω。闭合开关后，通过R1的电流为______A，此时电流表的示数为1.2A，R2的阻值为______Ω。
【答案】 ①. 并 ②. 0.9 ③. 30
【考点】欧姆定律
【解析】[1][2]由图可知，两个电阻并联，电流表测量干路中的电流，通过R1的电流为
[3]根据并联电路的电流特点可知通过R2的电流I2=I-I1=1.2A-0.9A=0.3A
根据并联电路电压的规律和欧姆定律可知R2的阻值
14.（2025·贵州14） 小明设计了一款可调温电热垫，其调温开关结构及工作原理如图甲所示，绝缘滑动键上固定有长、短两块铜片，两铜片分别与电源两极相连；拨动滑动键，改变两铜片与a、b、c三个触点的接触方式来切换挡位。图乙是电热垫内部未完成的电路图， 若电源两端电压U=4.8V，两电阻丝阻值分别为、 。 不添加器材， 请在虚线框内完成电路图，使其满足以下要求：
挡位一：长铜片与a接触，短铜片与b接触，此时R2两端的电压为1.2V；
挡位二：长铜片同时与a、b接触，短铜片与c接触，此时通过R2的电流为1.2A。
【答案】
【考点】欧姆定律
【解析】挡位一，长铜片与a接触，短铜片与b接触，此时R2两端的电压为1.2V未达到电源电压，合理假设此时两电阻串联。
若串联，则流经R2的电流为
流经R1的电流为
所以此时电路中两电阻应是串联状态。
挡位二，长铜片同时与a、b接触，短铜片与c接触，通过R2的电流为1.2A，根据欧姆定律可得此时R2两端的电压为
刚好等于电源电压，并联电路各支路电压相等且等于电源电压，故此时两电阻并联。
26.（2025·宜宾26） 某学习小组在探究压敏电阻阻值随压力变化的关系时，设计了如图甲所示的电路图，电源电压恒为12V，R是滑动变阻器。回答下列问题：
（1）小组成员选择合适测量范围，按电路图连接好电路，闭合开关前，滑动变阻器的滑片应置于___________（填“a”或“b”）端。
（2）滑动变阻器的滑片置于正确的位置后，闭合开关S发现电压表示数接近电源电压，电流表无示数，则故障可能是压敏电阻处发生___________（选填“短路”或“断路”）。
（3）排除故障后，闭合开关S，该压敏电阻在无压力情况下，调节滑动变阻器，电流表与电压表的指针稳定后如图乙所示，电流表的读数为___________A，电压表的读数为___________V，此时压敏电阻的阻值为___________Ω。
（4）闭合开关S，改变压力F的大小，调节滑动变阻器，直到电流表的示数与图乙中电流表示数相同，记录下此时电压表测得的电压U，描绘出不同压力下的U-F图，如图丙，结合图像可知，该压敏电阻的阻值随压力的增大而___________（填“增大”或“减小”），其中压力F较小时的敏感程度更___________（填“高”或“低”）。
（5）实验后，学习小组将该压敏电阻与电阻丝熔断器、电源构成串联电路，如图丁，电源电压恒为12V，电阻丝熔断器的熔断电流为0.8A。若要该压敏电阻受到的压力增加到10N时熔断器的电阻丝熔断，则熔断器的阻值应设计为___________Ω。
【答案】（1）b；（2）断路；（3）0.3；10.5；35；（4）减小；高；（5）5。
【考点】欧姆定律
【小问1详解】
为保护电路，开关闭合前滑动变阻器的滑片应滑阻值最大处，则应处于最右端，b端。
【小问2详解】
若压敏电阻短路，电压表会没有示数，这与题目中电流表无示数不符；若压敏电阻断路，此时电路断开，电流无法通过，电流表无示数，而电压表并联在电源两端，会测量电源电压，电压表示数接近电源电压。所以故障可能是压敏电阻处发生断路。
【小问3详解】
[1]观察中电流表的量程为0～0.6A，分度值为0.02A，其示数为0.3A。
[2]电压表的量程为0～15V，分度值为0.5V，其示数为10.5V。
[3]压敏电阻的阻值：
【小问4详解】
[1]由丙图可知，当压力增大时，电压表的示数减小，因为电源电压不变，根据串联电路的电压特点，滑动变阻器两端电压增大；由欧姆定律可知，滑动变阻器两端电压增大，电流增大，则压敏电阻的阻值减小。
[2]从图像的斜率可以看出，压力F较小时，图像斜率较大，说明压敏电阻阻值随压力变化更明显，即灵敏度更高。
【小问5详解】
由图丙可知，当压力=10N时，电压表示数为3V，电流表示数同图乙，为0.3A，则当压力=10N时，压敏电阻为：
由图丁可知，当电流为0.8A时，总电阻为：，
由串联电路电阻特点知：
16.（2025·吉林16） 如图所示的电路中，电源电压恒定，R2的阻值为15Ω。闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A。求：
（1）电阻R2的电流；（2）电源电压。
【答案】（1）0.8A
（2）12V
【考点】欧姆定律
【小问1详解】
由电路图可知R1与R2并联，电流表A测干路电流，电流表A1测R1的电流，根据并联电路电流规律可得，电阻R2的电流为I2=I-I1=1.2A-0.4A=0.8A
【小问2详解】
根据并联电路电压规律和欧姆定律可得，电源电压U=U2=I2R2=0.8A×15Ω=12V
11．（多选）（2025•泸州11）物理应用无处不在。如图甲、乙所示是拳击训练中为测量击打力大小而设计的电路，电源电压恒为6V，R0为20Ω的定值电阻，电流表量程为0∼0.6A，R为压敏电阻，其电阻值R与击打力F的关系如图丙所示。下列说法中正确的是（ ）
A．用甲电路测试，当击打力为1000N时，电流表的示数0.12A
B．用乙电路测试，当电流表示数为0.50A时，击打力为2000N
C．甲、乙两电路相比，甲电路的击打力测量范围较小
D．乙电路中可增大R0的阻值来增大击打力测量范围
【考点】欧姆定律
【答案】AD
【解析】 A、甲图中两个电阻串联，当击打力为1000N时，R＝30Ω；电路的总电阻R'＝R+R0＝30Ω+20Ω＝50Ω；电流表的示数I=UR'=6V50Ω=0.12A；故A正确；
B、乙电路两个电阻并联，根据并联电路的特点知，R0的电流I0=UR0=6V20Ω=0.3A，
R的电流I'＝I﹣I0＝0.5A﹣0.3A＝0.2A，此时压敏电阻R'=UI'=6V0.2A=30Ω，根据击打力为1000N，故B错误；
C、当电流表示数最大时，两个电路的总电阻相等，但串联总电阻等于各电阻之和，而并联总电阻小于各个支路的电流，故甲图的R小于总电阻，乙图的R大于总电阻，故甲图的R较小，根据丙图知，甲图的力更大，故C错误；
D、乙电路两个电阻并联，增大R0的阻值可以减小通过R0的电流，干路电流一定时，使得通过R电流变大，根据欧姆定律，此时R的电阻减小，根据丙图知，击打力变大，故D正确。
故选：AD。
10. （2025·云南10）（多选）某种用于检测大件货物质量的装置，其简化电路如图甲所示。电源电压为12V，电路中允许通过的最大电流为30mA。定值电阻有100Ω和200Ω两种规格，R为力敏电阻，其阻值与压力F的关系如图乙所示。R上方有一质量不计的绝缘平板，检测时将货物置于其上。下列说法正确的是（ ）
A. 当货物质量增大时，电路中的电流增大
B. 当为100Ω时，最大能检测1000kg的货物
C. 当为200Ω时，最大能检测900kg的货物
D. 若电路允许通过的最大电流变为24mA，装置选用两种规格的均能检测700kg的货物
【答案】ACD
【考点】欧姆定律
【分析】因为电源电压为12V，电路中允许通过的最大电流为30mA，故电路中最小总电阻，又因为由图乙可知压力越大，R阻值越小，即可通过R0的大小来判断R的大小，从而判断所能检测的货物的最大质量。
【解析】A．当货物质量增大时，R所受压力增大，由图乙可知R阻值变小，电路中的电流增大，故A正确；
B．当R0为100Ω时，R最小值为400Ω-100Ω=300Ω，由图乙可知最大能检测的货物重力为8000N，即800kg的货物，故B错误；
C．当R0为200Ω时，R的最小值为400Ω-200Ω=200Ω，由图乙可知最大能检测的货物重力为9000N，即900kg的货物，故C正确；
D．当电路允许通过的最大电流为24mA，电路中最小总电阻，由图乙，700k的货物置于该装置时，R为400Ω，故此时两种规格的R0均能满足总电阻不小于500Ω的要求，故D正确。
故选ACD。
17.（2025·安徽17） 如图所示的电路中，电源电压保持不变，为滑动变阻器，和为定值电阻。闭合开关。在保证电路元件安全的前提下，将滑动变阻器的滑片由端移至端，电压表、电压表、电流表示数变化量的绝对值分别为、、。则（ ）
A. 电流表A的示数变小B. 电压表的示数变大
C. 与的比值等于的阻值D. 与的比值等于的阻值
【答案】D
【考点】欧姆定律
【解析】AB．由图可知电路为串联电路，电流表测电路中电流，电压表测和两端电压，电压表测两端电压，将滑动变阻器的滑片由端移至端，滑动变阻器接入电阻变小，电路总电阻变小，由欧姆定律可知电流中电流变大，即电流表示数变大；滑动变阻器接入电阻变小，则和 的总电阻变小，根据串联分压原理可知和 两端总电压减小，即电压表的示数变小，故AB错误；
C．滑动变阻器接入电阻变小，根据串联分压原理可知电压表示数减小，即滑动变阻器两端电压的减小量，根据串联电路电压特点可知减小多少，和 两端总电压增加多少，串联电路电流处处相等，是电路中电流的变化量，则与的比值等于和 两电阻的电阻之和，故C错误；
D．根据串联电路电压特点可知减小多少，两端电压增加多少，是电路中电流变化量，则，故D正确。
故选D。
14. （2025·福建14）光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值I0时触发报警，I0时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是（ ）
A. R的阻值随光照强度增大而增大
B. 增大R0阻值可增大警戒光照强度
C. R0一定时，光照强度越大，通过R0的电流越大
D. R0一定时，光照强度越大，电流表示数越小
【答案】B
【考点】欧姆定律
【解析】由图可知，定值电阻R0和光敏电阻R并联，电流表测干路电路的电流
A．题目提到R为光敏电阻，其阻值随光照强度变化关系如图乙所示，可以看出光照强度增大时阻值减小，故A错误；
B．警戒光照强度是电流达到I0时的光照强度。增大R0阻值会导致通过R0支路的电流减小，因此光敏电阻阻值需减小才能让电流重新达到I0。此时需要更强的光照，所以警戒光照强度增大，故B正确；
C．定值电阻R0和光敏电阻R并联，互不影响，R0一定时，电压不变则通过R0的电流不变，故C错误；
D．R0一定时，电压不变，通过R0的电流不变。光照强度越大，光敏电阻R的阻值减小，根据可知通过光敏电阻R这条支路的电流增大，电流表测干路电流，等于各支路电流之和，一条支路电流不变，另一条支路电流增大，故电流表示数增大，故D错误。
故选B
10. （2025·连云港10）某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻阻值变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小。若电源电压不变，是定值电阻，则下列设计的电路图中符合要求的是（ ）
A. B.
C. D.
【答案】C
【考点】欧姆定律
【解析】A．此图中显示器、电阻、三者并联时，显示器（电压表）测量的始终是电源电压，不会随光照强度变化而变化，故A不符合题意；
B．此图中、串联，显示器与并联时，光照增强导致阻值减小时，分压减小，显示器（电压表）示数反而减小，与题目要求相反，故B不符合题意；
C．此图中、串联，显示器与并联时，光照增强导致阻值减小时，分压增大，显示器（电压表）示数随之增大，完全符合题目要求，故C符合题意；
D．此图中显示器（电压表）与整个串联电路并联，测量的始终是电源电压，不会随光照变化而变化，故D不符合题意。
故选C。
10.（2025·苏州10） 如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A. 电流表A示数变小
B. 电压表示数不变
C. 电压表示数与电流表A示数之比变大
D. 电压表示数与电流表A示数之比变小
【答案】D
【考点】欧姆定律
【解析】AB．由图可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R2连入电路的电阻变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U=IR可知电阻R1两端的电压变大，即电压表示数变大，故AB不符合题意；
C．由可知电压表示数与电流表A示数等于R1的阻值，R1的阻值不变，所以电压表示数与电流表A示数之比不变，故C不符合题意；
D．由可知电压表示数与电流表A示数之比等于R2的阻值，R2的阻值变小，所以电压表示数与电流表A示数之比变小，故D符合题意。
故选D。
14. （2025·江西14）在如图所示的电路中，下列说法正确的是（ ）
A. 仅闭合，将滑片P向右移动，A的示数变小，V的示数变大
B. 仅闭合，将滑片P向左移动，A的示数变大，V的示数变大
C. 先闭合，保持滑片P位置不动，再闭合时，A的示数变大
D. 闭合和，将滑片P向右适当移动的过程中，V的示数不变
【答案】BCD
【考点】欧姆定律
【解析】A．由图可知，仅闭合，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，将滑片P向右移动，变阻器R2连入电路的电阻变大，由电阻的串联可知，电路的总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U1=IR1可知电阻R1两端的电压变小，V的示数变小，故A错误；
B．由图可知，仅闭合，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，将滑片P向左移动，变阻器R2连入电路的电阻变小，由电阻的串联可知，电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U1=IR1可知电阻R1两端的电压变大，V的示数变大，故B正确；
C．由图可知，先闭合，保持滑片P位置不动，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，再闭合时，变阻器R2被短路，是电阻R1的简单电路，电流表测量电路中的电流，电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故C正确；
D．闭合和，变阻器R2被短路，只有电阻R1的简单电路，电压表V测量电源电压，将滑片P向右适当移动的过程中，V的示数不变，故D正确。
故选BCD。
9. （2025•成都9）小明利用如图甲所示的电路来测量R的阻值，电源电压为3V，R的阻值约为10Ω，闭合开关后，电压表指针的位置如图乙所示。对于该实验，下列说法正确的是（ ）
A. 闭合开关前，滑动变阻器的滑片应移至a端
B. 电流表的量程应该选择0~3A
C. 图乙中电压表的读数为2.3V
D. 多次测量求平均值是为了让结论更具普遍性
【答案】C
【考点】欧姆定律
【解析】A．闭合开关前，为了保护电路，滑动变阻器的滑片应移至阻值最大端，由图甲可知，滑动变阻器的滑片应移至b端，故A错误；
B．电源电压为3V，R的阻值约为10Ω，则滑动变阻器阻值为0时，电路中的增大电流
由于电路中的最大电流小于0.6A，所以电流表的量程应该选择0~0.6A，故B错误；
C．由于电源电压为3V，所以R两端电压不会超过3V，故图乙中电压表选择0~3V量程，分度值为0.1V，示数为2.3V，故C正确；
D．测量R的阻值实验中，多次测量求平均值是为了减小测量误差，故D错误。
故选C。
9. （2025·乐山9）如图所示为、两电阻的图像，则、的电阻之比为（ ）
A. B. C. D.
【答案】C
【考点】欧姆定律
【解析】由图可知，的阻值为
的电阻为
则、电阻之比为
故ABD不符合题意，C符合题意。
故选C。
16.（2025·乐山16） 爱思考的小金设计了一个能检测水流速度变化的装置，已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A. B.
C. D.
【答案】A
【考点】欧姆定律
【解析】A．图中定值电阻R0与变阻器R串联，电流表串联电路电流；机翼向上凸起，机翼上方的水流速度较快，机翼上方受到的竖直向下的压强小于机翼下方受到的竖直向上的压强，机翼获得竖直向上的压力差，水流速度越大，机翼获得竖直向上的压力差越大，变阻器接入电路中的电阻越小，电路电阻越小，电路电流越大，则电流表的示数越大，故A符合题意；
B．图中定值电阻R0与变阻器R串联，电压表测量变阻器R的电压。水流速度越大，机翼获得竖直向上的压力差越大，变阻器接入电路中的电阻越小，由串联电路中电阻越小分到的电压越小得，电压表的示数变小，故B不符合题意；
C．图中定值电阻R0与变阻器R串联，电流表串联电路电流；机翼向下凸起，机翼下方的水流速度较快，机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强，机翼获得竖直向下的压力差，水流速度越大，机翼获得竖直向下的压力差越大，变阻器接入电路中的电阻越大，电路电阻越大，电路电流越小，则电流表的示数越小，故C不符合题意；
D．图中定值电阻R0与变阻器R串联，电压表测量定值电阻R0的电压。机翼向下凸起，机翼下方的水流速度较快，机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强，机翼获得竖直向下的压力差，水流速度越大，机翼获得竖直向下的压力差越大，变阻器接入电路中的电阻越大，电路电阻越大，电路电流越小，由欧姆定律得，定值电阻R0的电压变小，故电压表的示数变小，故D不符合题意。
故选A。
17. （2025·广安17）两个定值电阻串联在电路中，已知，则通过的电流之比为______，两端的电压之比为______。
【答案】 ①. ②.
【考点】欧姆定律
【解析】[1]两个定值电阻串联在电路中，因为串联电路中各处的电流相等，所以通过的电流之比I1∶I2=1∶1
[2]两端的电压之比U1∶U2=IR1∶IR2=R1∶R2=7∶8
19. （2025·广安19）如图甲所示，电源电压保持不变，小灯泡L的额定电压为6V，闭合开关S后，当滑片P从滑动变阻器右端滑到左端的过程中，小灯泡L的关系图象如乙图所示，则电源电压为______V，滑动变阻器的最大阻值为______Ω。
【答案】 ①. 6 ②. 20
【考点】欧姆定律
【解析】[1]由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。当滑片位于左端时，滑动变阻器接入电路中的电阻为零（电路为灯泡的简单电路），此时电路中的电流最大，由图像可知，此时电路中的电流I=0.4A，灯泡两端的电压为6V，即电源的电压U=6V
[2]当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，由图像可知，此时灯泡两端的电压
电路中的电流
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
滑动变阻器的最大阻值为
18. （2025·凉山州18）在如图甲所示电路中，电源电压恒定，定值电阻R1的阻值为20Ω。闭合开关S，两电流表的指针均指在如图乙所示的位置。则电源电压为______V，定值电阻R2的阻值为______Ω。
【答案】 ①. 16 ②. 80
【考点】欧姆定律
【解析】[1]据图可知，电路是两电阻并联，电流表A1测R2支路电流，电流表A2测干路电流，闭合开关S，两电流表的指针均指在如图乙所示的位置，说明电流表A1选用小量程，分度值是0.02A，读数为0.2A；电流表A2选择的是大量程，分度值是0.1A，读数为1A，根据并联电路电流规律可得R1支路电流为
电源电压为
[2]定值电阻R2的阻值为
17．（2025•眉山17）超速是引发交通安全事故的因素之一。物理兴趣小组设计了一种超速自动报警装置，当车速过快时，提醒驾驶员需要减速。如图甲所示为该装置的简化电路图，电源电压为12V，定值电阻R为10Ω，Rv为速度传感器，其阻值随车速变化的关系图像如图乙所示。由图乙可知，当汽车的行驶速度逐渐增大时，电压表的示数 变大 （选填“增大”“减小”或“保持不变”）。若车速达到80km/h时，提醒语音响起，观察到电压表示数为10V；当电压表的示数为8V时，汽车速度为 20 km/h。
【考点】欧姆定律
【答案】变大；20。
【解析】（1）由图甲可知，R与RV串联，电压表测量RV两端的电压，随着车速增大，RV变大，根据串联分压规律知，分得的电压变大，电压表的示数变大；
（2）当车速为80km/h时，电压表示数为10V，则定值电阻R的电压为U＝U电﹣UV＝12V﹣10V＝2V，
电路中电流为I'=U'R=2V10Ω=0.2A；
此时RV的阻值：RV=UVI'=10V0.2A=50Ω，当电压表示数为8V时，定值电阻R的电压为UR＝U电﹣UV＝12V﹣8V＝4V，
电路中电流：I''=U″R=4V10Ω=0.4A；
此时RV的阻值：R'V=U'VI″8V0.4A=20Ω，
由图乙可知：
50Ω-10Ω80km/h=20Ω-10Ωv，v＝20km/h。
25.（2025·自贡25）如图，闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器______。排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，电压表示数______（选填“变小”“变大”或“不变”）。
【答案】 ①. 断路 ②. 变大
【考点】欧姆定律
【解析】[1][2]分析电路可知，灯泡和滑动变阻器串联，电压表测滑动变阻器电压。闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这一现象的原因是滑动变阻器断路，电压表串联到电路中，测电源电压；排除故障后，闭合开关S，灯泡L正常发光，将滑片P向左滑动，变阻器阻值变大，根据串联分压原理可知电压表示数变大。
26.（2025·自贡26）如图为初中体育均衡检测中握力计的工作原理简图，电源电压恒为3V，R的阻值大小与其连入电路的长度成正比，R0为保护电阻，弹簧电阻不计。握力F为零时，P在A端；握力F最大时，P在B端。P从A端滑至B端过程中，弹簧的弹性势能将______（选填“减小”“增大”或“不变”）。电路中电流表的变化范围是0.1-0.6A，R连入电路的阻值变化范围是______。
【答案】 ①. 增大 ②.
【考点】欧姆定律
【解析】[1]由图可知，P从A端滑至B端过程中，弹簧逐渐被压缩，形变程度变大，所以弹簧的弹性势能将增大。
[2]分析电路可知，滑动变阻器和保护电阻串联，电流表测电路电流；握力F为零时，P在A端，此时滑动变阻器接入电路的阻值为零，此时电流最大为0.6A，则阻值为
握力F最大时，P在B端，此时滑动变阻器接入电路的阻值最大，此时电流最小为0.1A，此时总电阻为
则滑动变阻器接入电路的阻值最大为
所以R连入电路的阻值变化范围为。
13. （2025·上海13）如图所示的电路图，电源电压为U0且保持不变。现在将MN端分别与变阻器的ac端相连，闭合开关，向右移动滑片P时。

（1）若电路无故障，则电压表示数___________。
（2）若移动滑片P时，至少有一个电表示数不为0，故障只存R1或R2上；请写出电压表的示数和电流表示数的变化情况以及对应的故障___________________ 。
【答案】（1）变小 （2）见详解
【考点】欧姆定律
小问1详解】
将MN端分别与变阻器的ac端相连，闭合开关，电压表测量变阻器两端电压，向右移动滑片P时，变阻器接入电路中的阻值变小，由串联分压特点可知，变阻器两端电压变小，所以电压表示数变小。
【小问2详解】
①若R2短路，则电压表被短路，示数等于0，电路中只有R1，电流表有示数，移动滑片P时，电流表示数不变，符合题意；
若R2断路，电压表、R1、电流表、电源构成通路，电压表示数等于电源电压U0，电流表示数为0，移动滑片P时，电压表和电流表的示数不发生变化，符合题意；
②若R1短路时，电路中只有R2，R2、电流表、电源构成通路，电压表显示电源两端的电压，示数U0，电流表有示数，向右移动滑片P时，电压表示数不变，电流表示数增大，符合题意；
若R1断路时，整个电路都没有电流通过，电流表、电压表的示数都等于0，不符合题意；
综上所述，故障有三种情况，一是R2短路；二是R2断路；三是R1短路。
6. （2025·安徽6）在“用电流表和电压表测量电阻”的实验中，得到导体A和导体B的图像如图所示。则当导体A两端的电压为时，它的阻值______（选填“小于”“等于”或“大于”）导体B的阻值。
【答案】小于
【考点】欧姆定律
【解析】由图可知，导体B的电流与电压成正比，所以导体B是定值电阻。当导体A、B两端的电压均为时，A的电流大于B的电流，根据，A的阻值小于导体B的阻值。
19.（2025·福建19）下图为电学知识部分结构图，请补充完整。
【答案】 ①. 电能 ②. 电流I
【考点】欧姆定律
【解析】[1]电源是提供电能的装置，用电器是消耗电能的装置，所以该空填电能。
[2]电压是形成电流的原因，电阻对电流有阻碍作用，导线输送电流，则该空填电流I。
29.（2025·苏州29） 某科技小组要设计冬季植物大棚控温系统。
【任务与要求】当环境温度，加热设备开启工作；温度，停止工作，大棚内的温度维持在一定范围。
【设计与实施】①器材有：电压为的电源、定值电阻、可控加热设备、热敏电阻（阻值随温度变化的关系如图甲）等；②设计的电路如图乙，加热设备是否工作由其两端的电压来控制，当时，加热设备开启工作，当时，加热设备不工作。（不考虑加热设备对电路的影响）
【分析与思考】
（1）电路中的______是热敏电阻；
（2）定值电阻的阻值为______；
（3）______V；
（4）长时间使用后，电源电压降低，系统控制的最高温度将______。
【答案】（1）
（2）80 （3）3
（4）降低
【考点】欧姆定律
【小问1详解】
由图甲可知，热敏电阻阻值随温度升高而减小。图乙中，与串联。若是热敏电阻，温度升高时，阻值变小，根据串联分压原理，电压减小，则电压变大，即加热设备两端的电压变大，不符合题意，所以不是热敏电阻；若是热敏电阻，温度升高时，阻值变小，根据串联分压原理，电压减小，则加热设备两端的电压减小，符合题意。所以是热敏电阻。
【小问2详解】
开启工作时，加热设备两端的电压，即电压为4V，温度为，对应热敏电阻，根据串联分压原理则有
解得定值电阻。
【小问3详解】
停止工作时，温度为，对应热敏电阻，根据串联分压原理则有
解得。
【小问4详解】
停止加热时，温度最高，根据串联分压原理则有
则有
长时间使用后，电源电压降低，则对应阻值变大，因为热敏电阻阻值随温度升高而减小，所以系统控制的最高温度降低。
20. （2025·河北20）如图所示，电源电压不变，滑动变阻器标有“”，小灯泡标有“”字样。闭合开关，当滑片在某一位置时，电压表示数为，电流表示数为，小灯泡的图象如图所示。
（1）求小灯泡L正常发光时的电阻；
（2）求电源电压；
（3）将电源更换为可调电压电源，已知电流表量程，电压表量程。在保证电路安全的情况下，电源电压取某值后，闭合开关，移动滑片，发现通过小灯泡L的电流都可以在之间连续变化。求满足上述条件的电源电压的取值范围。
【答案】（1）12Ω （2）8V
（3）6~11V
【考点】欧姆定律
【小问1详解】
小灯泡L正常发光时的电阻
【小问2详解】
由电路图可知，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，由图像可知，当灯泡两端的电压是6V时，通过灯泡的电流是0.5A，灯泡的额定电流是0.5A，此时灯泡正常发光，所以灯泡的电压是6V，电源电压U=UL+UR=6V+2V=8V
【小问3详解】
当电路中的电流最大是0.5A，变阻器连入电路的电阻为零，电源电压最小，最小电源电压Umin=UL=6V
当电路中的最小电流是0.2A，变阻器连入电路的电阻为最大值50Ω，变阻器两端的电压UR1=IminR大=0.2A×50Ω=10V
