中考物理一轮复习考点分项练习专题18 电功率 18.4焦耳定律（2份，原卷版+教师版）

这是一份中考物理一轮复习考点分项练习专题18 电功率 18.4焦耳定律（2份，原卷版+教师版），文件包含中考物理一轮复习考点分项练习专题18电功率184焦耳定律教师版docx、中考物理一轮复习考点分项练习专题18电功率184焦耳定律学生版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。
一、单选题
1．（2023·黑龙江大庆·统考中考真题）下面几个实验探究， 研究方法相同的是（ ）
①探究“声音的产生条件”时，利用扬声器上泡沫塑料小球的跳动说明声源在振动
②探究“压力的作用效果与哪些因素有关”时，保持压力相同，改变受力面积
③探究“电流产生热量与哪些因素有关”时，保持电阻和通电时间相同，改变电流大小
④探究“同一直线上二力的合成”时，一个力与两个力分别使橡皮筋产生相同形变量
A．①和④B．②和③C．①和③D．②和④
2．（2023·湖南湘潭·统考中考真题）取口香糖锡纸，剪成如图所示形状，其中 AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）

A．通过 AB和CD段的电流不相等B．正常情况下， AB段会先着火
C．AB和 CD段的电压相等D．AB和 CD段的电阻相等

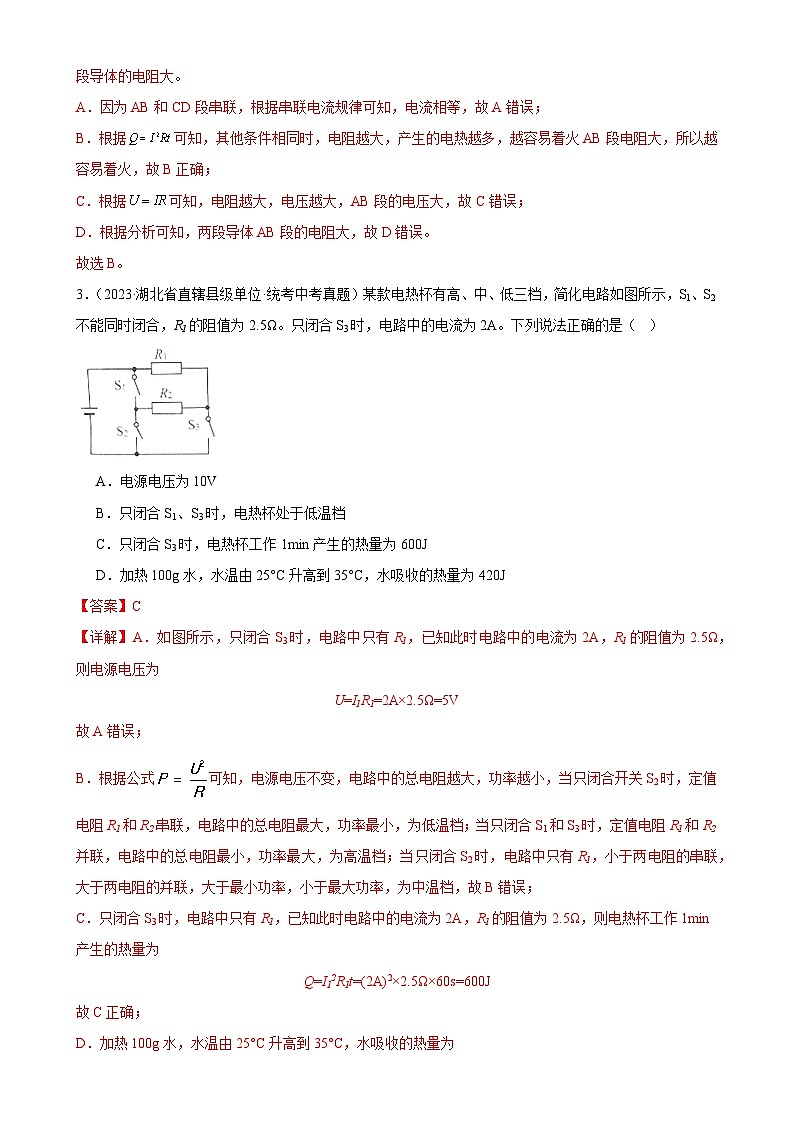

3．（2023·湖北省直辖县级单位·统考中考真题）某款电热杯有高、中、低三档，简化电路如图所示，S1、S2不能同时闭合，R1的阻值为2.5Ω。只闭合S3时，电路中的电流为2A。下列说法正确的是（ ）
A．电源电压为10V
B．只闭合S1、S3时，电热杯处于低温档
C．只闭合S3时，电热杯工作1min产生的热量为600J
D．加热100g水，水温由25°C升高到35°C，水吸收的热量为420J
4．（2023·山东泰安·统考中考真题）如图所示的电路中，电源电压U恒定，灯泡L上标有“2.5V 1.25W”字样（忽略温度对灯丝电阻的影响），定值电阻阻值为15Ω，滑动变阻器的规格为“20Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V。闭合开关，断开开关、，在确保电路各元件安全的情况下，滑动变阻器接入电路的最小阻值为，当滑动变阻器滑片移至中点时，电流表示数为0.3A；闭合开关、、，在确保电路各元件安全的情况下，滑动变阻器在电路中消耗的最大功率为P，定值电阻在10s内产生的热量为Q。下列说法中（ ）

① ② ③ ④
A．只有①④正确B．只有①③正确C．只有②③正确D．只有②③④正确
5．（2022·内蒙古通辽·统考中考真题）在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（ ）
①U形管中液面高度变化主要是由液体热胀冷缩引起的
②图甲装置能探究电流通过导体产生的热量与电阻的关系
③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω
④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象
A．①②B．②③C．②④D．③④
二、多选题
6．（2023·四川宜宾·统考中考真题）如图所示，电源电压保持不变，定值电阻。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）

A．电路中的最小电流是0.5A
B．电源电压是9V
C．滑动变阻器的最大阻值是9Ω
D．移动滑片，在通电100s内产生的热量最多1350J
7．（2023·湖南衡阳·统考中考真题）如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片Р从R的一端滑到另一端的过程中，小灯泡的关系图像如图乙所示。下列说法正确的是（ ）

A．电源电压为9V
B．小灯泡的额定功率为6W
C．滑动变阻器的最大电阻为6Ω
D．滑动变阻器阻值最大时，滑动变阻器10s内产生的热量为22.5J
8．（2022·贵州铜仁·统考中考真题）如图所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50Ω 1A”字样，电流表量程为0~0.6A，电压表量程为0~15V；闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A．移动滑动变阻器滑片，小灯泡可能正常发光
B．电路中消耗的最大功率为4.8W
C．滑动变阻器两端电压变化范围为9~10V
D．当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为140J
三、填空题
9．（2023·江苏泰州·统考中考真题）小华将电阻丝和分别浸没在质量和初温均相同的煤油中，按如图所示接入电路，开关闭合后，通过两电阻丝的 相等，根据温度计示数的变化可比较电阻丝产生 的多少，通电一段时间，发现甲瓶中温度计的示数上升 。

10．（2023·山东济南·统考中考真题）1953年我国第一条220kV高压输电线路工程破土动工，1981年500kV超高压输变电工程正式投入运行，2009年1000kV特高压交流试验示范工程投入商业运行，我国高压输电技术从“跟跑”到“领跑”，已成为中国制造的“金色名片”。为什么远距离输电的电压越来越高？原来，当电流通过输电线时，由于电流的热效应，输电线上就不可避免地有电能损失。在输电线电阻一定的情况下，要减小输电线上的电能损失，就要尽可能减小 ；为了在一定时间内输送更多的电能，就应该采用 来输电。
11．（2023·黑龙江哈尔滨·统考中考真题）如图所示，电源电压3V，，先闭合开关，再闭合开关，电流表示数将 （选填“变大”或“变小”）；当闭合，断开时，通电10s，电流通过产生的热量是 J。

12．（2023·江苏无锡·统考中考真题）如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为，电热丝R阻值为。闭合开关S，电热丝温度升高，利用电流的 效应实现高温封口，内产生的热量为 J，若使用时总把塑料袋烫坏，可以 （选填“增大”或“减小”）电热丝的阻值。

13．（2022·江苏南京·统考中考真题）如图所示，灯泡标有“6V 3W”字样，R1标有“5Ω 1.5A”，R2为标有“10Ω 1A”的滑动变阻器，电源电压恒定，闭合所有开关，灯泡恰好正常发光，则电源电压是 V，10s内R1产生的热量为 J；断开、，R2允许调节的阻值范围为 Ω，移动R2滑片的过程中，R2的电功率与电路总功率的最大比值为 。

四、计算题
14．（2023·四川德阳·统考中考真题）如图甲所示，电路中电源电压保持不变，电压表量程可选，电流表量程0~1.2A，滑动变阻器R2（最大阻值未知），定值电阻R3=100Ω。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片从b端移动到a端，流过定值电阻R1的电流与其两端的电压关系图像如图乙所示。求：
（1）定值电阻R1的阻值和滑动变阻器R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片位于滑动变阻器的中点位置c，整个电路通电100s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，若电压表的量程为0~15V，在保证电路元件都安全的情况下，调节滑动变阻器的滑片，电路总功率的变化范围。

15．（2023·黑龙江大庆·统考中考真题）图甲为某品牌饮水机及其铭牌，图乙为其内部简化电路图，该饮水机有加热和保温两个挡位。R1、R2均为电热丝，当热水箱中水温降至70℃时通过自动开关S2切换到加热挡，当温度达到100℃时自动切换到保温挡，饮水机始终在额定电压下工作，已知c水=4.2×103J/（kg·℃）。求：
（1）电热丝R1的阻值；
（2）热水箱中的水由70℃加热到 100℃所吸收的热量；
（3）饮水机处于保温挡工作22s时间内电热丝R1产生的热量。
