广东省深圳市坪山区新合实验学校2025-2026学年九年级上学期（12月）月考物理试题（附答案）

这是一份广东省深圳市坪山区新合实验学校2025-2026学年九年级上学期（12月）月考物理试题（附答案），共16页。试卷主要包含了单选题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

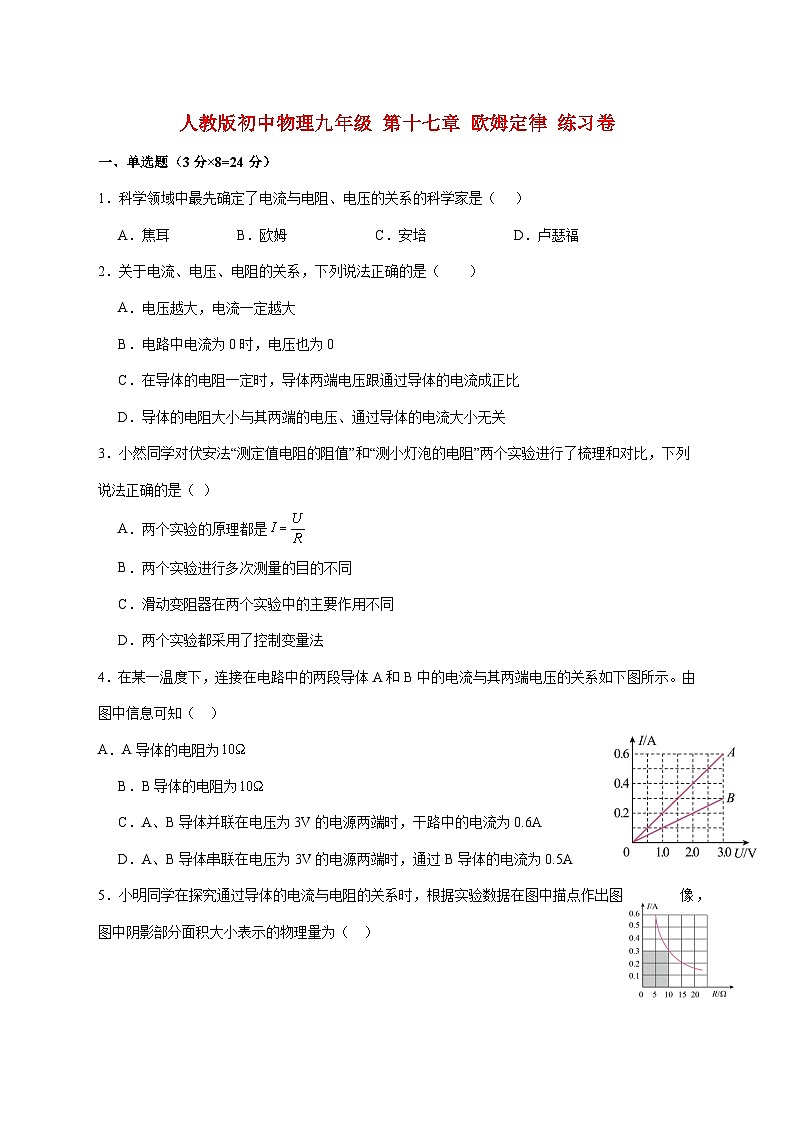

1．科学领域中最先确定了电流与电阻、电压的关系的科学家是（ ）
A．焦耳B．欧姆C．安培D．卢瑟福
2．关于电流、电压、电阻的关系，下列说法正确的是（ ）
A．电压越大，电流一定越大
B．电路中电流为0时，电压也为0
C．在导体的电阻一定时，导体两端电压跟通过导体的电流成正比
D．导体的电阻大小与其两端的电压、通过导体的电流大小无关
3．小然同学对伏安法“测定值电阻的阻值”和“测小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（ ）
A．两个实验的原理都是
B．两个实验进行多次测量的目的不同
C．滑动变阻器在两个实验中的主要作用不同
D．两个实验都采用了控制变量法
4．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如下图所示。由图中信息可知（ ）
A．A导体的电阻为
B．B导体的电阻为
C．A、B导体并联在电压为3V的电源两端时，干路中的电流为0.6A
D．A、B导体串联在电压为3V的电源两端时，通过B导体的电流为0.5A
5．小明同学在探究通过导体的电流与电阻的关系时，根据实验数据在图中描点作出图像，图中阴影部分面积大小表示的物理量为（ ）
A．电流B．电阻C．电压D．电能

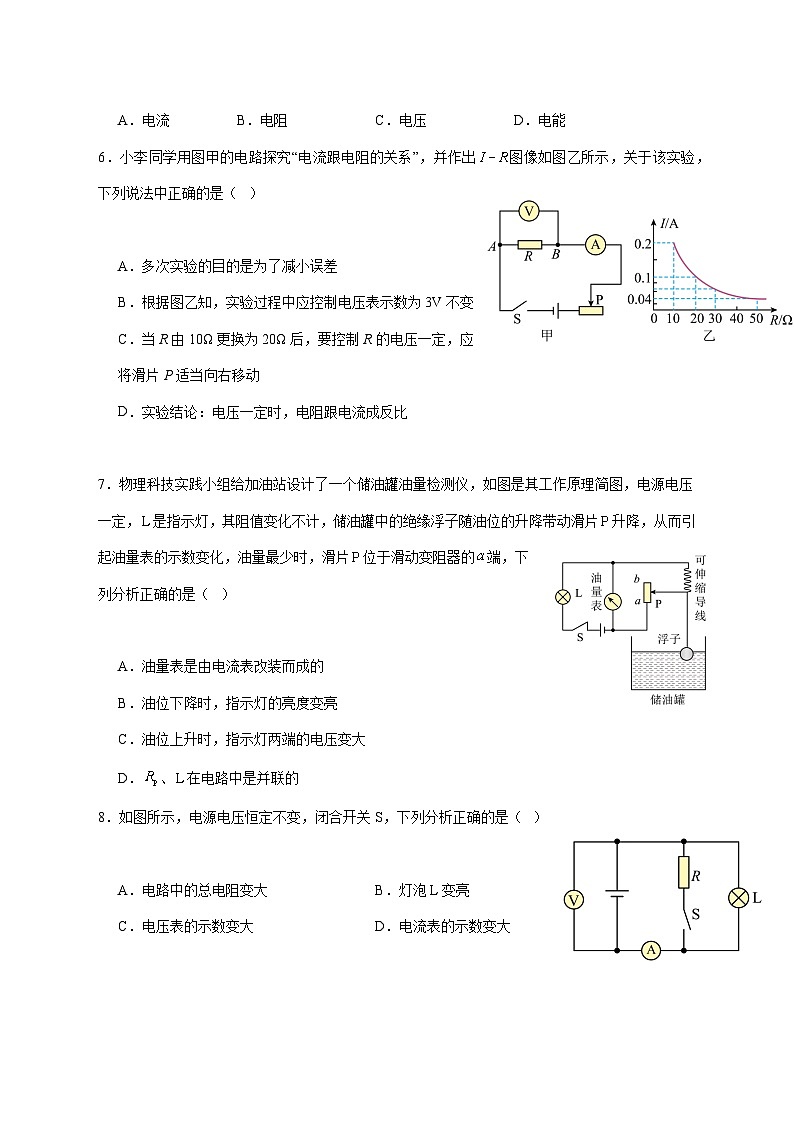

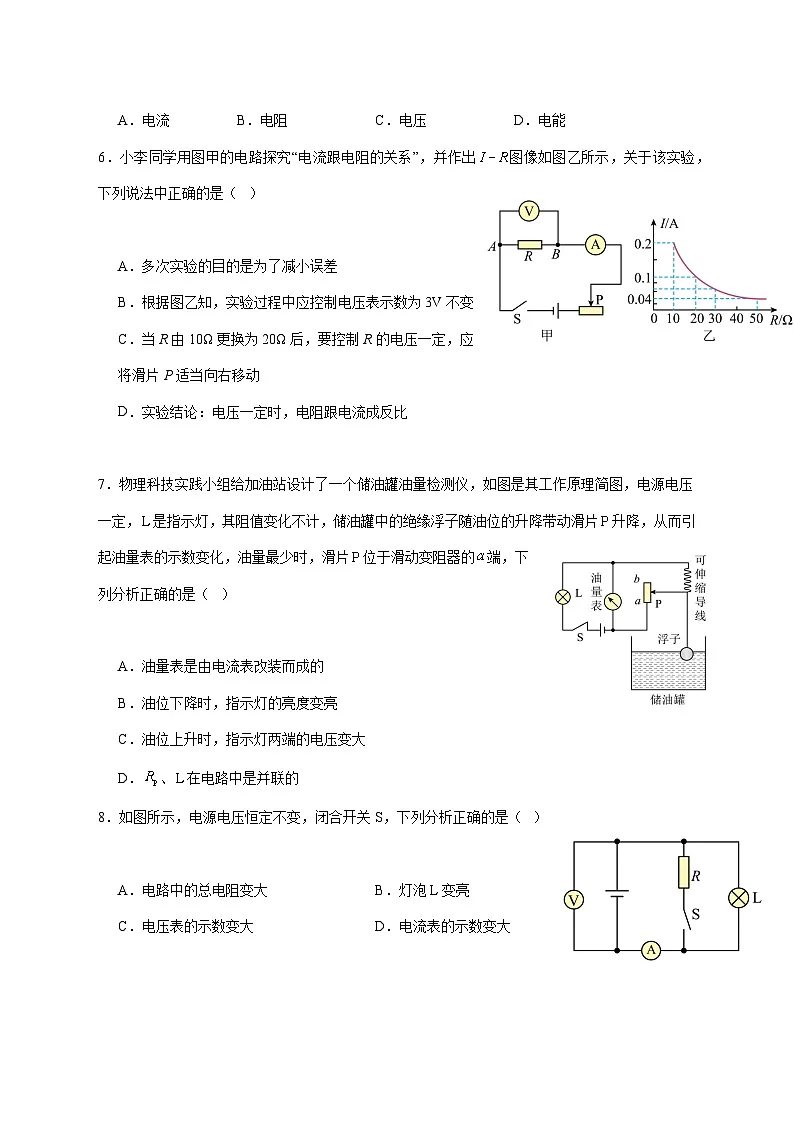

6．小李同学用图甲的电路探究“电流跟电阻的关系”，并作出图像如图乙所示，关于该实验，下列说法中正确的是（ ）
A．多次实验的目的是为了减小误差
B．根据图乙知，实验过程中应控制电压表示数为3V不变
C．当R由10Ω更换为20Ω后，要控制R的电压一定，应将滑片P适当向右移动
D．实验结论：电压一定时，电阻跟电流成反比
7．物理科技实践小组给加油站设计了一个储油罐油量检测仪，如图是其工作原理简图，电源电压一定，是指示灯，其阻值变化不计，储油罐中的绝缘浮子随油位的升降带动滑片升降，从而引起油量表的示数变化，油量最少时，滑片位于滑动变阻器的端，下列分析正确的是（ ）
A．油量表是由电流表改装而成的
B．油位下降时，指示灯的亮度变亮
C．油位上升时，指示灯两端的电压变大
D．、在电路中是并联的
8．如图所示，电源电压恒定不变，闭合开关S，下列分析正确的是（ ）
A．电路中的总电阻变大B．灯泡L变亮
C．电压表的示数变大D．电流表的示数变大

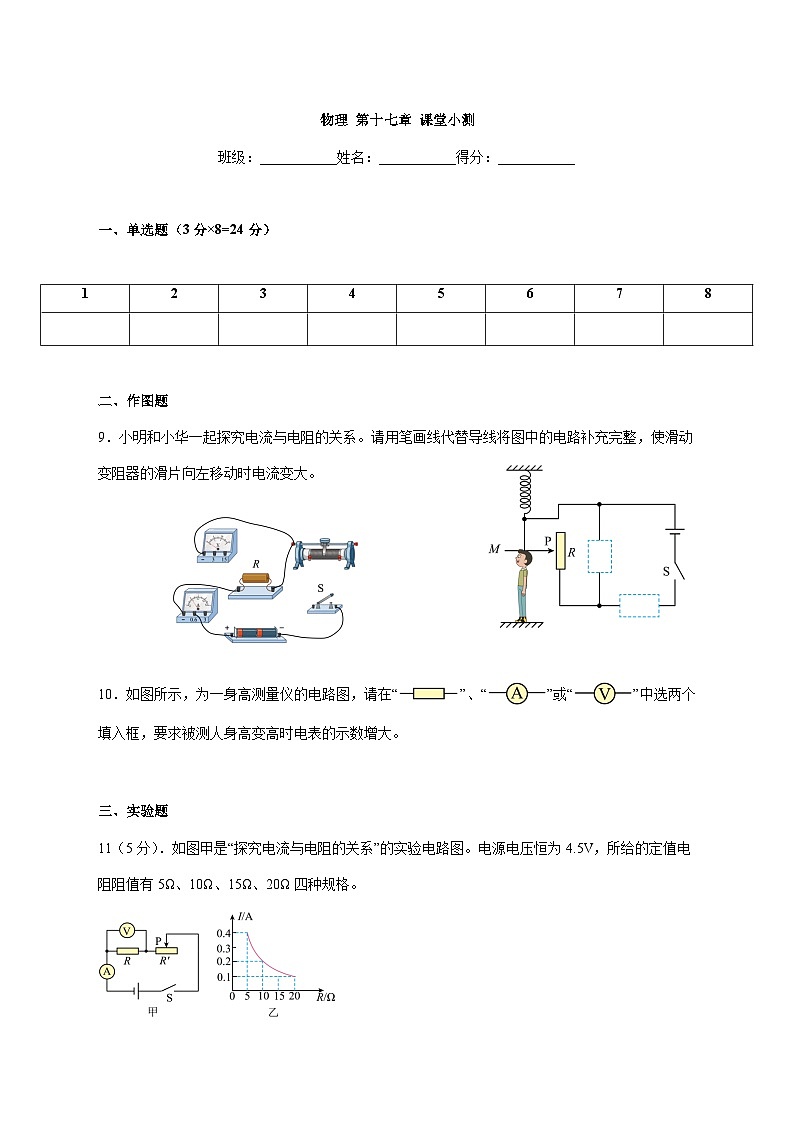

物理 第十七章 课堂小测
班级：___________姓名：___________得分：___________
一、单选题（3分×8=24分）
二、作图题
9．小明和小华一起探究电流与电阻的关系。请用笔画线代替导线将图中的电路补充完整，使滑动变阻器的滑片向左移动时电流变大。


10．如图所示，为一身高测量仪的电路图，请在“”、“”或“”中选两个填入框，要求被测人身高变高时电表的示数增大。
三、实验题
11（5分）．如图甲是“探究电流与电阻的关系”的实验电路图。电源电压恒为4.5V，所给的定值电阻阻值有5Ω、10Ω、15Ω、20Ω四种规格。
(1)闭合开关前，应将滑动变阻器的滑片移至最 端；
(2)图乙是根据实验数据绘制的图像，分析图像，可得到的结论：
当导体两端电压不变时， ；
(3)实验过程中，保持滑片位置不变，将15Ω的定值电阻换为20Ω的定值电阻后，为了仍使电压表的示数
为 V不变，滑片要向 移动；
(4)为了完成整个实验，滑动变阻器的最大阻值不能小于 Ω。
12（5分）．在做“探究通过导体的电流与导体两端电压的关系”实验中，小明设计了如图甲所示电路。
(1)连接电路时，开关应 。
(2)实验中滑动变阻器除保护电路外，其主要作用是 。
(3)滑片置于最右端时，闭合开关，电压表示数如图乙所示，读数为 V.记录数据后，小明多次移动滑片，将测得的实验数据记录在下表中：
(4)分析以上数据可得出结论：当导体电阻不变时，通过导体的电流与导体两端的电压成 。
(5)为了使结论具有普遍性，小明取来另一个阻值相同的定值电阻，按如图丙所示的两种方式接入电路，你觉得哪种方式更合理，并说明理由： 。
13（8分）．在做“用电流表和电压表测量电阻”的实验中，小容同学设计了如图甲所示的实验电路测量未知电阻Rx的阻值。
(1)在开关闭合之前，滑动变阻器的滑片P应滑至最 端（选填“左”或“右”），这样做的目的是 。
(2)某次测量时电压表示数如图乙所示，则电压表示数为 V，此时电流表示数为0.2A，则本次测得的待测电阻Rx= Ω。
(3)小容认为这个结果不可靠，应该移动滑动变阻器的滑片改变定值电阻两端的电压，再多测量出几组数据。多次测量的目的是 （选填序号）。
A．求平均值减小误差B．寻找普遍规律
(4)若实验中不慎将电压表损坏，小容添加一个已知阻值为R0的定值电阻，设计了如图丙所示的电路，同样测出了未知电阻Rx的阻值，请将实验步骤补充完整。
①闭合开关S、S1，读出电流表的示数为I1；
② ，读出电流表的示数为I2；
③请写出未知电阻Rx阻值表达式：Rx= （用I1、I2和R0表示）。【2分】
班级：___________姓名：___________
四、计算题（4分+10分）
14．如图所示电路，已知R1=2Ω，R2=4Ω，U1=2V，闭合开关后；求：
（1）电路中的总电阻；
（2）通过R1的电流I1；
（3）R2两端的电压U2 ；
（4）电源电压U。
15．国庆假期聚会增多，安全驾驶尤为重要。酒精测试仪可帮助司机快速自查，其电路如图甲所示，电源电压恒为6V，R2=20Ω。酒精传感器R1的电阻值随酒精气体浓度的变 化关系如图乙所示（酒驾标准：0.2mg/mL≤ 酒精浓度≤0.8mg/mL） 求：
(1)当被检测者的酒精气体的浓度为0.3mg/mL 时，电流表示数；
(2)当电压表的示数为2V时，判断被检测者是否酒驾。
五、综合题（10分）
16．阅读短文，回答问题。
项目式实践——设计并制作简易油量表
【生活调查】小明发现家里新买的三轮摩托车的仪表盘没有油量表（如图甲）。
【任务要求】用所学的知识设计并制作一个简易的油量表，用来监测油量。
【知识储备】小明在查阅资料时，发现图乙是一种用于自动测量油箱内油量的装置（简称“油量表”）简化图，其最大测量容量为50L。请你帮助小明完成以下问题：
(1)油箱装满油时，油的质量为 kg（已知油的密度为）；
(2)打开油箱盖，可以闻到很浓的气味，这是因为 ；
(3)小明根据图乙制作简易的油量表，其中油量表是由 表改装而成的，的作用是 ，若电源电压为6V，变阻器R的最大阻值为200Ω，当油箱内装满油时，金属滑片在R的最下端，电路中电流为60mA，则阻值为 Ω；当油箱内没有油时，金属滑片在R的最上端，此时电路中电流为 mA；若电阻R随油箱中油量V的变化如图丙所示，当电路中的电流为40mA时，油量为 L；（2分）
【设计优化】为科学评价学生的制作作品，老师设置了如下评价量表。
(4)小深和团队设计了如图丁所示的油量表电路图，请根据评价量表选择一个维度对该设计进行评价并说明理由 。（2分）1
2
3
4
5
6
7
8
实验次数
1
2
3
4
电压U/V
2.0
2.4
2.8
电流I/A
0.16
0.20
0.24
0.28
自制油量表评价量表（部分节选）
指标
优秀
合格
待改进
正相关性
油面越高油量表示数越大
油面越高油量表示数越小
油量表无法反映油面高低
刻度
油量表刻度线均匀，零刻度对应油量为零
油量表刻度线均匀，零刻度对应油量不为零
油量表刻度线不均匀，零刻度对应油量不为零
《物理 第十七章 课堂小测》参考答案
1．B
【详解】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律，故ACD不符合题意，B符合题意。
2．D
【详解】A．在电阻一定时，电压越大，电流一定越大，故A错误；
B．导体中有没有电流通过，不会影响到电压，故B错误；
C．在导体的电阻一定时，通过导体的电流与导体两端电压成正比，故C错误；
D．电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压、通过的电流无关，故D正确。
3．B
【详解】A．伏安法测电阻是通过测量导体两端电压与电流，利用欧姆定律公式的变形公式计算得出的，其原理是​​，故A错误；
B．测定值电阻的阻值时，多次测量是为了求平均值，减小误差；测小灯泡的电阻时，多次测量是为了探究灯丝电阻随温度的变化规律。二者目的不同，故B正确。
C．滑动变阻器在两个实验中的主要作用都是改变被测电阻两端的电压和通过的电流，实现多次测量，作用相同，故C错误。
D．控制变量法用于探究多个变量间的关系，如探究电流与电压、电阻的关系，而这两个实验是直接测量电阻，不需要控制变量，故D错误。
4．B
【详解】AB．由图可知当A、B两端电压为1V时，通过A、B中的电流分别是0.2A和0.1A，根据欧姆定律可得，
故A不符合题意，B符合题意；
C．并联电路各支路两端电压相等，A、B导体并联在电压为3V的电源两端时，由图可知通过A导体的电流为0.6A，通过B导体的电流为0.3A，根据并联电路的电流关系得,干路中的电流为0.6A+0.3A=0.9A
故C不符合题意；
D．串联电路各处电流相等，由图可知，当通过电路的电流为0.2A时，A两端的电压为1V，B两端的电压为2V，串联电路总电压等于各部分电压之和，此时电源电压U＝UA+UB′＝1V+2V＝3V
故D不符合题意。
5．C
【详解】根据控制变量法可知，探究电流与电阻的关系时要保持定值电阻两端的电压不变，结合可知在I-R图像中阴影部分面积表示的物理量为电压，故C符合题意，ABD不符合题意。
6．C
【详解】A．本实验是探究性实验，多次改变电阻R的阻值进行实验，是为了寻找电流与电阻之间的普遍规律，从而得出结论，故A错误；
B．本实验探究“电流跟电阻的关系”，应控制电阻R两端的电压不变。从图乙中任取一组数据，例如当电阻R=10Ω时，对应的电流I=0.2A，根据欧姆定律，电阻R两端的电压
所以实验过程中应控制电压表示数为2V不变，故B错误；
C．当定值电阻R由10Ω更换为20Ω后，电阻R的阻值变大，根据串联电路的分压特点：电阻越大，分得的电压越多，则其两端的电压会变大。为了保持R两端的电压不变，需要减小R两端的电压，因此应增大滑动变阻器两端的电压，即增大滑动变阻器接入电路的电阻。由图甲电路图可知，滑动变阻器的滑片P应向右移动，可以增大接入电路的电阻，故C正确；
D．本实验的结论是：在电压一定时，通过导体的电流跟导体的电阻成反比。电阻是导体本身的一种性质，它的大小与通过的电流和两端的电压无关，不能说“电阻跟电流成反比”，该说法颠倒了因果关系，故D错误。
7．B
【详解】A．油量表与滑动变阻器并联，是由电压表改装而成的，故A错误；
B．油位下降时，滑片P下移，滑动变阻器接入电阻变小，电路总电阻变小，电流变大，指示灯亮度变亮，故B正确；
C．油位上升时，滑片P上移，滑动变阻器接入电阻变大，电路电流变小，根据可知，指示灯两端电压变小，故C错误；
D．由图可知，与 L 串联在电路中，故D错误。
8．D
【详解】开关S断开时，电路中只有灯泡L，电压表测电源电压，电流表测通过L的电流。 开关S闭合后，电阻R与灯泡L并联，电流表测干路电流，电压表测电源电压。
A．并联电路总电阻小于任一支路电阻，所以总电阻变小，故A错误；
B．开关S闭合后，小灯泡和定值电阻并联，并联电路各支路之间互不影响，所以，小灯泡L亮度不变，故B错误；
C．因为电源电压恒定不变，且电压表始终测电源电压，所以电压表的示数不变，故C错误；
D．开关S断开时，电流表测通过灯泡L的电流；开关S闭合后，电流表测干路电流，根据并联电路电流的特点：干路电流等于各支路电流之和，即电流表的示数变大，故D正确。
故选D。
9．
【详解】探究电流与电阻的关系的实验中，除电压表外，其余元件串联，电压表并在定值电阻两端，滑动变阻器应一上一下接入电路，由于电源电压是3V，所以电压表接小量程；要使滑动变阻器的滑片向左移动时，电流变大，则滑动变阻器连入电路的电阻减小，需连接滑动变阻器左下接线柱，故作图如下：
10．【详解】被测人身高变高时电表的示数增大，随着身高的变高，接入电路中的电阻丝长度变大，当身高为0时，接入电路电阻为0，为了保护电路需要串联一个定值电阻，下方方框内是定值电阻，定值电阻与滑动变阻器串联，电压表使用时和用电器并联，电流表使用时和用电器串联，根据串联分压原理，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，滑动变阻器两端的电压增大，则上面方框为电压表，即电压表的示数增大，符合题意。故作图如下：
11．(1)右(2)通过导体的电流与导体的电阻成反比(3) 2 右(4)25
【详解】（1）为了保护电路，防止因电流过大而损坏电路，应将滑动变阻器调至最大阻值处，因此滑片应该位于右端。
（2）观察图像可知，当电压一定时，电流与对应电阻的乘积是一个定值，图像为反比例函数图像，因此可得出结论：导体两端电压一定时，通过导体的电流与导体电阻成反比。
（3）[1]根据图乙中实验数据绘制的I-R图像可知，导体两端电压保持2V不变。
[2] 实验过程中，将15Ω的定值电阻换为20Ω的定值电阻后，根据串联电路分压特点可知，当定值电阻的阻值变大后，定值电阻的两端电压会增大，为了保持定值电阻两端的电压不变，需要将滑动变阻器滑片向右边移动，使变阻器两端的电压适当增大，直到定值电阻两端的电压减小到2V为止。
（4）如图乙所示，当电阻的阻值为20Ω时，电路中的电流为0.1A，此时变阻器的阻值最大，故变阻器需要接入电路的最大电阻值为
12．(1)断开(2)改变定值电阻两端的电压(3)1.6(4)正比(5)见详解
【详解】（1）为保护电路，连接电路时，开关应断开。
（2）为减小误差，要多次测量取平均值，故在本实验中滑动变阻器除保护电路外，其主要作用：改变待测电阻两端电压
（3）电压表选0～3V的量程，分度值为0.1V，示数为1.6V。
（4）由表格数据可知，电压与电流的比为一定值，故可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
（5）方式A更合理，由实验数据可知，滑动变阻器接入最大阻值时，电压表示数为1.6 V，若选用B方式，电阻阻值增大，电压可调节的范围过小
13．(1) 右 保护电路(2) 1.8 9(3)A(4) 闭合开关S，断开S1
【详解】（1）[1][2]为了保护电路，避免电路中电流过大烧毁电路元件，在开关闭合之前，滑动变阻器的滑片P应滑至阻值最大处，即右端。
（2）[1][2]由电路图可知，电压表测未知电阻两端的电压，电流表测电路中的电流。某次测量时电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为1.8V，此时电流表示数为0.2A，则本次测得的待测电阻阻值为
（3）在测电阻的实验中，为了减小误差，应多次测量取平均值，所以本实验中多次测量的目的是求平均值减小误差。
故选A。
（4）[1][2]由图丙可知，闭合开关S、S1，未知电阻Rx和定值电阻R0并联，电流表测干路中的电流，读出电流表的示数为I1；此时根据并联电路电压和电流的特点可知，如果知道通过定值电阻的电流，则可得出电源电压，再知道通过未知电阻的电流，根据欧姆定律可算出未知电阻的阻值，因此接下来应该闭合开关S，断开S1，此时电路中只有未知电阻，可知通过未知电阻的电流与刚才相同，读出电流表的示数为I2；综上可知，通过定值电阻R0的电流为
电源电压为
根据并联电路各支路两端的电压相等和欧姆定律可知，待测电阻Rx阻值表达式
14．（1）；（2）1A；（3）4V；（4）6V
【详解】解：（1）由电路图可知，两个电阻R1、R2串联，电路中的总电阻
（2）通过R1的电流I1
（3）因电路为串联电路，通过两个电阻的电流相等，即
R2两端的电压U2
（4）电源电压
答：（1）电路中的总电阻为6Ω；
（2）通过R1的电流I1为1A；
（3）R2两端的电压U2 为4V；
（4）电源电压U为6V。
15．(1)0.15A(2)被检测者属于酒驾
【详解】（1）由电路图甲可知，酒精气体传感器R1与定值电阻R2串联，电流表测量电路中的电流，电压表测量R1两端的电压。根据图乙可知，当酒精气体浓度为0.3mg/mL时，酒精气体传感器R1的电阻为20Ω。此时电路的总电阻
电路中的电流，即电流表的示数
（2）当电压表示数为2V时，即R1两端的电压，根据串联电路的电压规律，R2两端的电压
此时电路中的电流为
此时酒精气体传感器R1的电阻
由图乙可知，当R1的电阻为10Ω时，对应的酒精气体浓度为0.8mg/mL。根据题中给出的酒驾标准，此时的酒精浓度0.8mg/mL在酒驾标准范围内。因此，被检测者属于酒驾。
16．(1)40(2)分子不停地做无规则运动(3) 电流 保护电路 100 20 37.5
(4)见解析
【详解】（1）油箱最大容量为50L，则装满油时，油的质量
（2）油箱盖打开后，可以闻到很浓的气味，这是扩散现象，是分子不停地做无规则运动形成的。
（3）[1]由图乙可知，油量表串联接入电路，根据电流表和电压表的使用方法可知，电流表串联在电路中使用，所以油量表是由电流表改装而成的。
[2]由图乙可知，当滑动变阻器接入电路中的电阻为0时，若无，电路短路，电路中的电流过大，会烧坏电流表，因此电路中串联接入一个定值电阻 ，对电路起保护作用。
[3]已知电源电压为6V，当油箱内装满油时，的金属滑片在最下端，阻值为0，电路中电流为60mA，根据欧姆定律可得阻值
[4]当油箱内没有油时，金属滑片在的最上端，全部接入电路，，此时电流最小，根据串联电路电阻规律结合欧姆定律可得最小电流为
[5]由图丙可知，电阻R与油箱中油量V成正比关系。当R=0时，V=50L；当R=200Ω时，V=0L。由数学知识可得V与R之间的关系为
当电路中的电流为40mA时，此时滑动变阻器接入电路的电阻
此时油量为
（4）图丁中R与串联，电流表测串联电路中的电流。滑动变阻器接入电路的阻值随油量的增大而减小，根据串联电路电阻规律结合欧姆定律可知，通过电路的电流变大，电流表的示数越大。即油量越高，油量表示数越大，则自制油量表的正相关性为优秀；油量为零时，滑动变阻器接入电路的阻值最大，根据可知，电流不为0，且电流与油量为非线性关系，油量表刻度线不均匀，故自制油量表的刻度评价为待改进。
题号
1
2
3
4
5
6
7
8


答案
B
D
B
B
C
C
B
D
