一、单选题（每题3分，共30分）

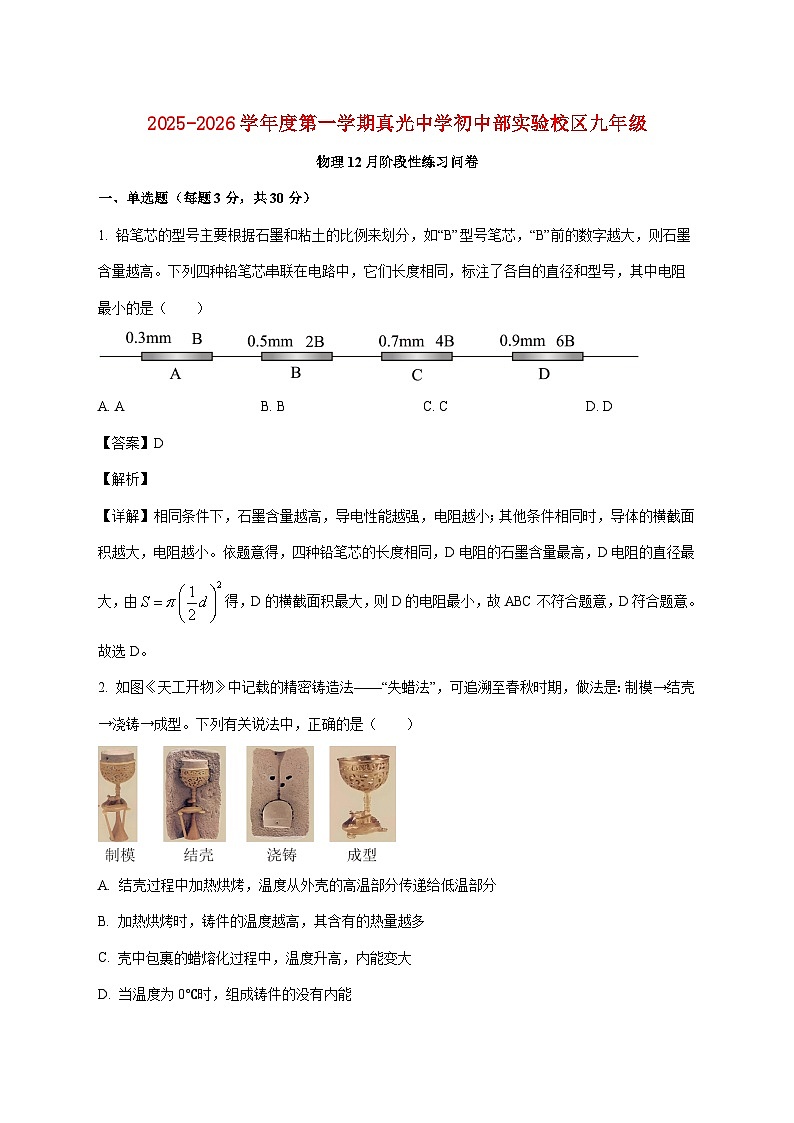

1. 铅笔芯的型号主要根据石墨和粘土的比例来划分，如“B”型号笔芯，“B”前的数字越大，则石墨含量越高。下列四种铅笔芯串联在电路中，它们长度相同，标注了各自的直径和型号，其中电阻最小的是（ ）
A. AB. BC. CD. D
【答案】D
【解析】
【详解】相同条件下，石墨含量越高，导电性能越强，电阻越小；其他条件相同时，导体的横截面积越大，电阻越小。依题意得，四种铅笔芯的长度相同，D电阻的石墨含量最高，D电阻的直径最大，由得，D的横截面积最大，则D的电阻最小，故ABC不符合题意，D符合题意。
故选D。
2. 如图《天工开物》中记载的精密铸造法——“失蜡法”，可追溯至春秋时期，做法是：制模→结壳→浇铸→成型。下列有关说法中，正确的是（ ）
A. 结壳过程中加热烘烤，温度从外壳的高温部分传递给低温部分
B. 加热烘烤时，铸件的温度越高，其含有的热量越多
C. 壳中包裹的蜡熔化过程中，温度升高，内能变大
D. 当温度为0℃时，组成铸件的没有内能
【答案】C
【解析】
【详解】A．热传递的方向是从高温物体转移到低温物体，或从物体的高温部分转移到低温部分，结壳过程中加热烘烤，热量会从外壳的高温部分传递给低温部分，故A错误；
B．热量是一个过程量，不能说物体含有多少热量，只能说吸收或放出热量，加热烘烤时，铸件温度越高，其内能越大，故B错误；
C．蜡是非晶体，熔化过程中，吸收热量，温度保持升高，内能会变大，故C正确；
D．一切物体在任何温度下都具有内能，即使温度为 0℃，组成铸件的分子也在不停地做无规则运动，仍然具有内能，故D错误。
故选C。

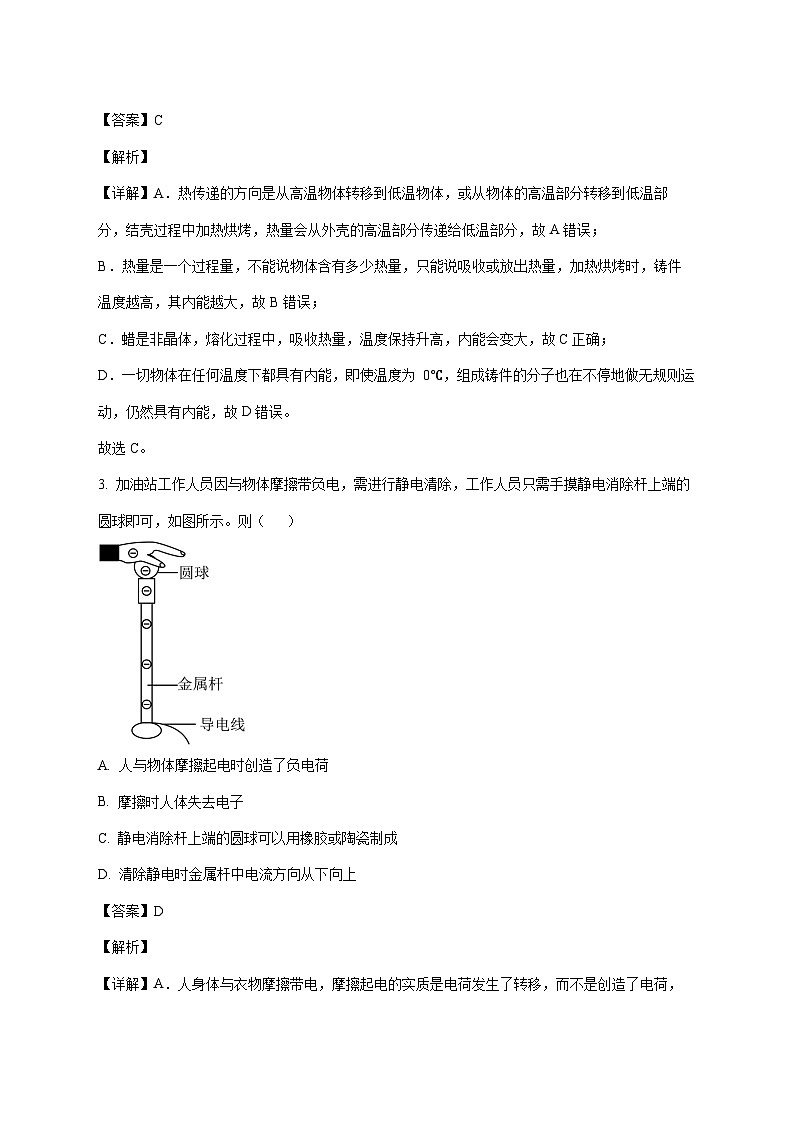

3. 加油站工作人员因与物体摩擦带负电，需进行静电清除，工作人员只需手摸静电消除杆上端的圆球即可，如图所示。则（ ）
A. 人与物体摩擦起电时创造了负电荷
B. 摩擦时人体失去电子
C. 静电消除杆上端的圆球可以用橡胶或陶瓷制成
D. 清除静电时金属杆中电流方向从下向上
【答案】D
【解析】
【详解】A．人身体与衣物摩擦带电，摩擦起电的实质是电荷发生了转移，而不是创造了电荷，故A不符合题意；
B．工作人员因与物体摩擦带负电，人体因为得到了电子而带负电，故B不符合题意；
C．杆上端的圆球是导体，能把人体的负电荷导入大地，而橡胶或陶瓷是绝缘体，不能导电，故C不符合题意；
D．人体带有负电，电子会由人体通过金属杆流向大地，物理学规定：电流的方向为正电荷移动的方向，电流会由大地流向人体，则清除静电时金属杆中电流方向从下向上，故D符合题意。
故选D。

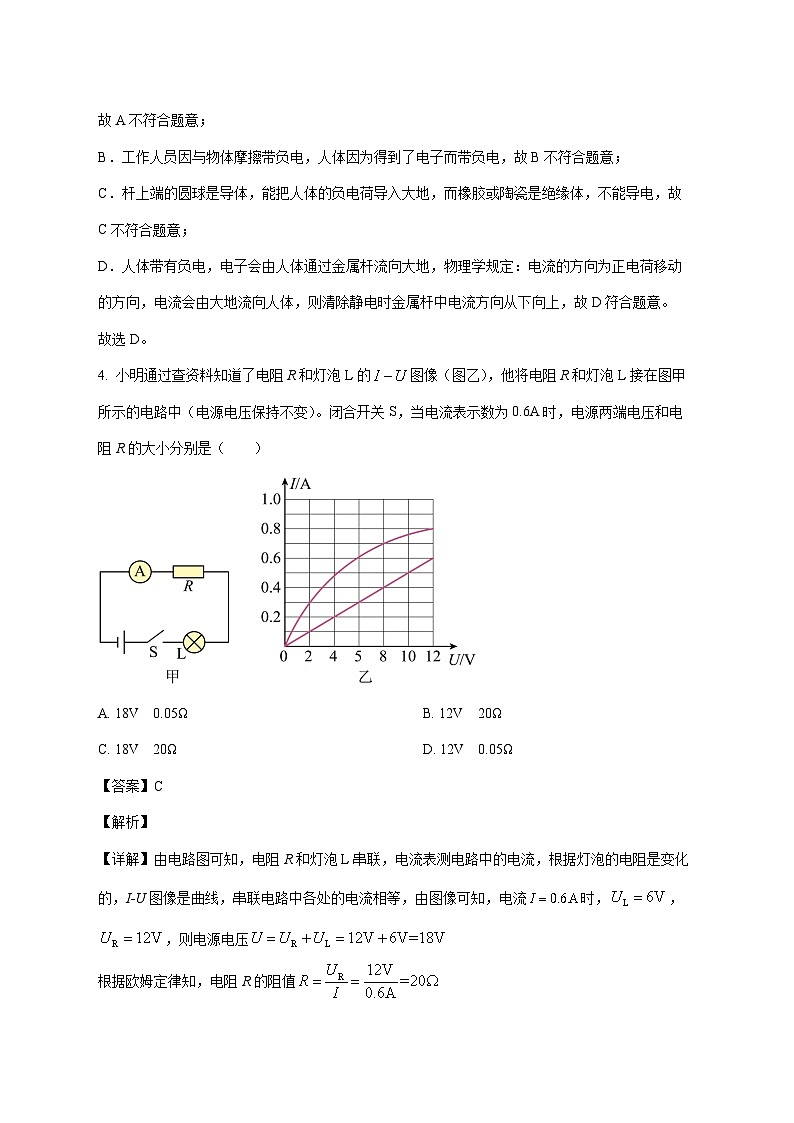

4. 小明通过查资料知道了电阻R和灯泡L的图像（图乙），他将电阻R和灯泡L接在图甲所示的电路中（电源电压保持不变）。闭合开关S，当电流表示数为0.6A时，电源两端电压和电阻R的大小分别是（ ）
A. 18V 0.05ΩB. 12V 20Ω
C. 18V 20ΩD. 12V 0.05Ω
【答案】C
【解析】
【详解】由电路图可知，电阻R和灯泡L串联，电流表测电路中的电流，根据灯泡的电阻是变化的，I-U图像是曲线，串联电路中各处的电流相等，由图像可知，电流时，，，则电源电压
根据欧姆定律知，电阻R的阻值
故ABD不符合题意，C符合题意。
故选C。
5. 如图甲是某型号可充电台灯风扇，图乙是台灯风扇经历充电和工作时的主要能量流向图。下列说法正确的是（ ）
A. 电池在充电时相当于电源
B. 图乙中a、b均为电能，且大小
C. 图乙中d机械能
D. 风扇单独工作的过程中，风扇的工作效率
【答案】D
【解析】
【详解】A．电池充电时，是消耗电能，把电能转化为化学能储存起来，此时电池是用电器；只有放电（供电）时，电池才是提供电能的电源，故A错误；
B．图乙中，电池在充电时电能转化为化学能，所以a为电能；电池供电时化学能转化为电能，故b为电能；a是充电时输入的电能，b是电池供电输出的电能；充电过程中会有部分电能转化为内能损耗，放电过程也会有能量损耗，所以输入的电能a一定大于输出的电能b，故B错误；
C．图乙中b～d为照明灯工作过程，照明灯工作时，将电能转化为光能和内能，故C错误；
D．从图乙可知，电池供电输出的电能是b，b分为供给电动机的电能和供给照明灯的电能，风扇单独工作时照明灯不工作，供给照明灯的电能为0，即d=0，此时输入电动机的电能就是b，因此效率，故D正确。
故选D 。
6. 如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A. 两小灯泡串联
B. 若只断开，小灯泡熄灭，可以发光
C. 电流表测量电路的总电流
D. 若灯突然断路，电流表示数不变
【答案】D
【解析】
【详解】A． 分析电路可知，电流从电源正极出来，分别经过L1和L2，有两条电流路径，所以这两个小灯泡应该是并联。故A 错误；
B． 电路中有两个开关，S1与L1串联，在L1的支路上，S1只控制灯泡L1，所以只断开S1，L1不能发光。并联电路两条支路独立工作，互不影响，所以断开S1之后，L2照常发光，故B错误；
C． 电路中有一个电压表，一个电流表，电压表并联在L1两端，测L1两端电压，电流表与L2串联，测通过L2的电流。故C错误；
D． 并联电路的两条支路独立工作，互不影响。L1断路，不影响L2的支路，所以L2照常发光，通过L2的电流不变，电流表示数不变，故D正确。
故选D。
7. 小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。下列说法中正确的是（ ）
A. 灯泡此时的电阻为19Ω
B. 灯泡此时两端电压为2V
C. 定值电阻两端电压为3.8V
D. 灯泡的实际功率为0.76W
【答案】B
【解析】
【详解】AB．分析电路可知，和灯泡L并联。根据并联电压规律，则电源电压为
则灯泡此时两端电压为2V，所以灯泡此时的电阻为
故A错误，B正确；
C．根据并联电压规律，定值电阻两端电压为2V，故C错误；
D．灯泡实际功率为
故D错误。
故选B。
8. 如图1所示，用两个相同规格的电加热器正常加热质量、初温都相同的水和煤油。若液体吸收的热量等于电加热器放出的全部热量，加热时间相同。已知水的比热容比煤油的比热容大，图2是水吸收热量与时间的关系图像，则选项中能正确反映煤油吸收热量与时间关系的图像是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】液体吸收的热量等于电加热器放出的全部热量，加热时间相同，则水和煤油吸收的热量也相同，所以煤油吸收热量与时间关系的图像与水吸收热量与时间的关系图像一致，故B符合题意，ACD不符合题意。
故选B。
9. 两款温度开关、，它们的工作状态随温度的变化情况如表格所示。如图所示，小凯利用这两款开关自制了一个可以分离酒精和水的蒸馏器。加热器内有一个加热电阻R，接通电路加热混合液体，蒸气上升进入冷凝管，重新液化成液体，滴落到收集杯中。已知水的沸点为100℃，酒精的沸点为78℃。下列电路中符合该蒸馏器分离功能的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】根据题意可知，接通电路加热混合液体，加热到温度高于80℃时，电路应断开，低于80℃时，电路应接通，这样温度略高于酒精的沸点，而低于水的沸点，酒精沸腾，水不沸腾，产生大量酒精蒸汽，实现分离，即温度低于80℃时电热器工作，高于80℃时不工作。
A．两开关并联后与加热电阻串联，不管温度高于还是，开关、始终有一个闭合，加热器始终在工作，故A不符合题意；
B．两开关串联后再与加热电阻串联，不管温度高于还是，开关、始终有一个断开，加热器始终不能工作，故B不符合题意；
C．开关与加热电阻串联，温度时，闭合，加热电阻工作，温度高于时，断开，加热电阻停止工作，故C符合题意；
D．开关与加热电阻串联，温度时，断开，加热电阻停止工作，温度高于时，闭合，加热电阻工作，故D不符合题意。
故选C。
10. 如图，甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列正确的是（ ）
A. 体重越大电流表示数越大B. 体重越大电压表示数越大
C. 身高越高电压表示数越大D. 电压表的示数与电流表的示数之比始终不变
【答案】C
【解析】
【详解】由电路图可知，R与R0并联，电压表测滑片P下方R0电阻丝两端的电压，电流表测压敏电阻R支路的电流。
AB．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由可知，通过R的电流越小，即电流表的示数越小；当体重越大时，滑片P下方R0电阻丝不变，电压表示数不变，故AB错误；
C．当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故C正确；
D．电压表的示数受身高影响，电流表的示数受体重影响，身高和体重的关系无法确定，所以电压表的示数与电流表的示数之比有可能改变，故D错误。
故选C。
二、填空题（共19分）
11. 2kg的某液体置于恒温封闭环境中，质量保持不变。测得该液体的温度随时间变化如图所示。
（1）根据图所示，关于该液体的分子运动，小羽认为分子的运动随温度下降变缓慢，在0℃时分子会停止运动；小慧认为分子的运动随时间越来越剧烈。你认为（ ）（选填以下对应的字母）。
A. 小羽的看法是正确的
B. 小慧的看法是正确的
C. 小羽、小慧的看法都是错误的
（2）该液体所在环境的温度（ ）（选填以下对应的字母）。
A. 一定小于1.6℃B. 可能等于1.6℃
C. 一定大于20℃D. 可能等于20℃
（3）若该液体在1~2min内内能减少，则该液体的比热容为______。（此过程只发生热传递）
【答案】（1）C （2）A
（3）
【解析】
【小问1详解】
分子的热运动与温度有关，温度越高，分子的热运动越剧烈。由图可知，该液体随着时间变化物体温度降低，所以分子运动变缓慢，但不会停止运动，故二人说法均错误，故AB不符合题意，C符合题意。
故选C。
【小问2详解】
10min 后物体温度仍小于 1.6℃且持续下降，说明环境温度应小于 1.6℃。热传递中高温物体向低温物体放热，只有环境温度更低，物体才能持续向环境放热、温度降低，故该液体所在环境的温度一定小于 1.6℃，A 符合题意，BCD 不符合题意。
故选A。
【小问3详解】
已知质量，1~2min内温度变化，内能减少量为，根据放热公式，变形得比热容为
12. 如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。如图是该充电宝的铭牌，该充电宝能储存的电能为______J。
【答案】 ①. 并 ②. 用电器 ③.
【解析】
【详解】[1]移动电源给手机充电过程中，各手机间互不影响，所以两个输出端的连接方式是并联。
[2]用移动电源为手机充电时，手机消耗电能，则手机相当于电路中的用电器。
[3]由该充电宝的铭牌可知，电池标明电压为3.7V，容量20000mA·h，则该充电宝能储存的电能为
13. 根据图甲所示的电路图，用笔画线表示导线在图乙的实物图中连线__________。在闭合开关后，如果电流表的示数为0.5A，电流表的示数为0.2A，那么通过小灯泡的电流是______A，的电流是______A。
【答案】 ①. ②. 0.2 ③. 0.3
【解析】
【详解】[1]由图甲所示电路图可知，两灯泡并联，开关连在干路中，电流表A1测干路电流，电流表A2测L1所在支路电流，已知电流表A1的示数为0.5A，电流表A2的示数为0.2A，所以两电流表量程均选择0~0.6A，其实物图如图所示：
[2]因为电流表A2测L1支路，通过L1的电流就是电流表A2的示数，所以通过L1的电流为0.2A。
[3]根据并联电路中电流的规律可知，所以通过灯L2的电流为
14. 如图甲所示是一种家用天然气泄漏报警的装置，其内部简化电路图如图乙所示，其中电源电压为4.5V，是定值电阻，阻值为，是天然气气敏电阻，其阻值与空气中天然气浓度变化规律如下表，报警器（可看成电压表）采集AB间输出的电压，该电压等于或大于3V时报警。则当AB间电压刚好达到报警电压时，求：
（1）电路中的电流_______；
（2）空气中天然气的浓度_______；
（3）若要使报警器在天然气浓度更低时报警，可以采用的方法有__________（写出一种即可）。
【答案】（1）0.05A
（2）4% （3）增大R0的阻值（或增大电源电压、降低报警电压）
【解析】
小问1详解】
由图乙可知，报警器（电压表）与定值电阻R0并联，测量R0两端的电压。当AB间电压刚好达到报警电压时，R0两端的电压。根据欧姆定律，此时电路中的电流为
【小问2详解】
当电路中电流时，电阻R0和Rx串联。根据串联电路电压规律，气敏电阻Rₓ两端的电压为
根据欧姆定律，此时气敏电阻Rₓ的阻值为
根据表格可知，当时，对应的天然气浓度为4%。
【小问3详解】
若要使报警器在天然气浓度更低时报警，由表格可知，更低的天然气浓度对应着更大的气敏电阻Rₓ值。报警器报警的条件是R0两端的电压U0达到3V。根据串联电路分压原理，R0两端的电压为
要使报警器在Rₓ值更大（即天然气浓度更低）的情况下，U0仍然能达到3V，可以采取的方法：增大R0的阻值。在U和Rₓ不变的情况下，增大R0会使R0在总电阻中所占的比例增大，从而分得的电压U0增大。因此，在Rₓ值较大时，U0也能达到报警电压。
三、计算题（共24分）
按要求完成下列填空；
15. 如图，在空烧瓶内滴入少量水，塞紧橡皮塞后向瓶内不断打气，此过程瓶内气体的内能______（选填“增大”“减小”“不变”）。突然，塞子从瓶口冲出，瓶内充满白雾，此过程与下图是汽油机工作过程的四个冲程图形______（填图号）所示冲程中能量转化情况与此过程能量转化相同；
16. 汽车是现代生活中最常见的一种交通工具，图丙所示的是汽油机的某冲程，如图所示的是其能量流向图。
①图乙所示的是汽油机中四个冲程中的______冲程（选填“吸气”、“压缩”、“做功”或“排气”）
②从图的信息中可知该汽油机的效率正确的是______（填字母）
A. B.
17. 气缸中有0.3kg的汽油（热值）。某次工作过程中汽油机消耗了0.2kg汽油，通过燃烧实际放出的热量为，输出有用机械能为。则：
①未完全燃烧损耗的能量是______；
②求汽油机的效率（请写出计算过程）。________
③剩下的汽油，热值为______J/kg
【答案】15. ①. 增大 ②. 丙
16. ①. 压缩 ②. B
17. ①. ②. 30% ③.
【解析】
【15题详解】
[1]向瓶内打气时，对瓶内气体做功，气体的内能增大。
[2]甲图中进气门打开，活塞向下运动，是吸气冲程；乙图中两个气门关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，丙图中两个气门关闭，活塞向下运动，是做功冲程，将内能转为机械能；丁图中排气门打开，活塞向上运动，是排气冲程；则丙图中能量转化与此过程能量转化相同。
【16题详解】
[1][2]乙图中两个气门关闭，活塞向上运动，是压缩冲程，将机械转化为内能。热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，从图的信息中可知该汽油机的效率
【17题详解】
[1]0.2kg汽油完全燃烧放出的热量
未完全燃烧损耗的能量
[2]汽油机的效率
[3]热值是燃料的特性，与质量无关，故剩下汽油的热值仍为
18. 如图甲所示，坐位体前屈是初中体育测试中的一项。如图乙所示是某兴趣小组设计的坐位体前屈测试仪电路图。已知电源电压恒为6V，为定值电阻，为长30cm、粗细均匀的电阻丝。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.1A；挡板P在A端时，坐位体前屈成绩为30cm，电压表示数为3V。挡板P到B端电阻丝的电阻R与其长度L的关系如图丙所示。
（1）坐位体前屈成绩越大，测试仪示数越大，则用______（选填“电流表”或“电压表”）示数表示坐位体前屈成绩，测试仪的示数越大时，整个电路消耗的功率______；（选填“变大”、“变小”或“不变”）；
（2）求定值电阻的阻值；
（3）国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀，若小林进行测试时，电压表示数为1.5V，请通过计算判断小林的成绩是否达到优秀
【答案】（1） ①. 电压表 ②. 不变
（2） 30Ω （3）未达到
【解析】
小问1详解】
[1]由电路图可知，定值电阻与电阻丝串联在电路中，电流表测量电路的总电流，电压表测量与并联部分两端的电压，串联电路总电阻等于各部分电阻之和，挡板P由B端向A端滑动时，电阻丝接入电路的电阻不变，电压表并联部分的电阻变大，由欧姆定律可知挡板移动过程中，电路中电流I＝0.1A不变，根据U＝IR可知电压表示数变大，故坐位体前屈成绩越大，测试仪示数越大，则用电压表示数表示坐位体前屈成绩。
[2]整个电路消耗的总功率，因为电源电压U和电路总电流I都保持不变，所以整个电路消耗的功率不变。
【小问2详解】
由题意和图丙可知，电阻丝的总电阻
当挡板P在B端时，坐位体前屈成绩为0，此时电路为与的串联电路，电流表示数为 I=0.1A。电源电压U =6V。根据欧姆定律，电路的总电阻
根据串联电路电阻的特点可得定值电阻的阻值为
【小问3详解】
电路中的电流是恒定为0.1A。当电压表示数为1.5V 时，滑片P到B端的电阻丝的电阻为
由图丙可知，电阻丝的电阻R与其长度L成正比，其关系为
因此，当电阻为15Ω时，对应的长度（即小林的成绩）为
因为15cm < 17.8cm，所以小林的成绩未达到优秀标准。
四、实验探究题（共17分）
19. 在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）连接电路时开关应______，并将电路连接完整______。
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端。
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像，根据图像信息，可计算出小灯泡的额定功率是______W。
（5）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表无示数，下列原因可能是（ ）
A. 滑动变阻器断路B. 滑动变阻器短路
C. 灯泡断路D. 灯泡短路
【答案】（1） ①. 断开 ②.
（2）A （3） ①. 2.2 ②. B
（4）0.5 （5）AD
【解析】
【小问1详解】
[1]为了保护电路，防止连接电路过程中出错而损坏电路元件，连接电路时开关应断开。
[2]实验中，灯泡与滑动变阻器串联，电压表测量灯泡的电压，电流表测量电路电流。小灯泡额定电流为
则电流表量程选用0~0.6A，如图所示：
【小问2详解】
闭合开关前，为了保护电路，图甲中滑动变阻器的滑片P应位于阻值最大的A端。
【小问3详解】
[1]由图乙可知，电压表的量程为0~3V，电压表的分度值为0.1V，示数为2.2V。
[2]若他想测量小灯泡的额定功率，应将图甲中滑片P向B端移动，减小滑动变阻器接入电路中的电阻，增大通过灯泡的电流，使电压表的示数为2.5V。
【小问4详解】
由图丙所示的图像可知，灯泡的额定电流为0.2A，小灯泡的额定功率是
【小问5详解】
A．若滑动变阻器断路，灯泡没有电流经过，灯泡不亮，灯泡的电压为0，则电压表的示数为0，故A符合题意；
B．若滑动变阻器短路，电路为的灯泡的简单电路，则灯泡会亮，电压表的示数几乎等于电源电压，故B不符合题意；
C．若灯泡断路，灯泡不亮，但电压表与滑动变阻器串联，相当于测电源电压，其示数几乎等于电源电压，故C不符合题意；
D．若灯泡短路，则电路为滑动变阻器的简单电路，灯泡没有电流经过，灯泡不亮，灯泡的电压为0，则电压表的示数为0，故D符合题意。
故选AD。
20. 实验小组用粗细均匀的同种导体探究电阻R与长度l的定量关系。通过实验得到图甲所示的图线。（不考虑温度对电阻的影响）
（1）实验中，测量导体电阻时，除了图乙所示的器材和待测电阻R外，还用到电压表、电流表和滑动变阻器。在图乙中把电路图补画完整。
（2）实验中还需用到的一个测量器材是 ___________。
（3）分析图甲的数据，得到实验结论：=常量（设为k），则比值k的单位是 ___________。
若这根导体长240cm，则它电阻为 ___________Ω。
（4）在探究导体电阻R与横截面积S定量关系时，小明猜想：R与S成反比。现有剪刀、万用表（如图丙所示，在“电阻”挡位时，两支表笔接触导体两端，能直接测出该导体的电阻）和多种导体，导体的规格如表所示。
请你设计实验，验证小明猜想是否正确。
①所选导体的代号：___________。
②实验步骤：___________。
③判断小明猜想是否正确的依据。
【答案】（1） （2）刻度尺
（3） ①. Ω/cm ②. 12
（4） ①. ABCD ②. 见解析
【解析】
【小问1详解】
滑动变阻器和待测电阻丝串联，电压表并联在电阻丝两端，电流表串联在电流中，连接电路图如下：
【小问2详解】
探究粗细均匀的同种导体的电阻与长度的关系，要测量导体的长度，测量长度需要刻度尺。
【小问3详解】
[1]从题目可知k的单位是由电阻单位和长度单位复合而成的，由图甲可知，k的单位是Ω/cm；
[2]由图可知，当长度为60cm时电阻为3Ω，若这根导体长240cm，则它电阻为
【小问4详解】
[1][2]要验证电阻与横截面积成反比，就要控制材料和导体的长度相同，只改变横截面积，用万用表分别测量每根导体的电阻，由测量数据找出电阻与横截面积的关系，操作步骤如下： ①所选导体的代号：ABCD。 ②用剪刀截取四种导体同样的长度，用万用表分别测量出每根导体的电阻，由数据归纳出同种材料的导体，长度一定时，导体的电阻与横截面积成反比的结论。温度
开关状态
当℃时
当℃时
闭合
断开
断开
闭合
天然气浓度/%
0
2
4
6
8
10
60
40
30
26
24
22
导体代号
横截面积S/mm2
材料
A
0.2
锰铜
B
0.4
锰铜
C
0.6
锰铜
D
0.8
锰铜
E
0.6
镍铬合金
F
0.6
铁
