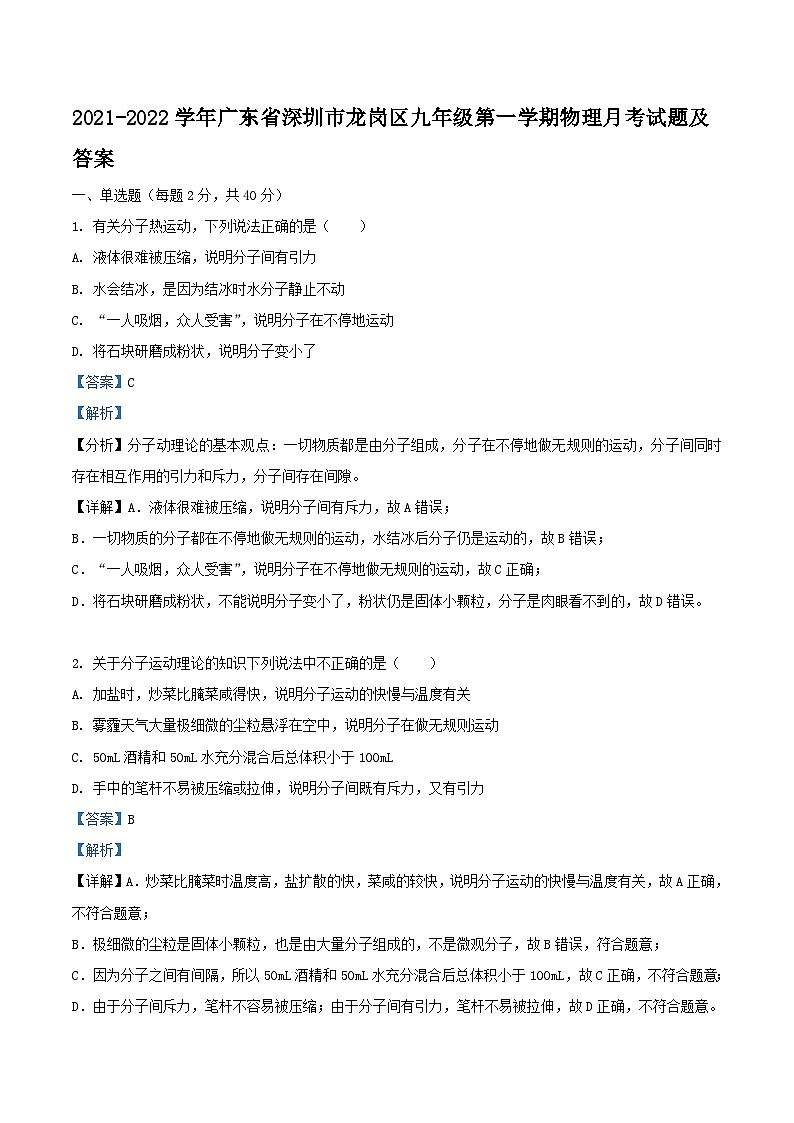

2021-2022学年广东省深圳市龙岗区九年级上学期物理月考试题及答案

这是一份2021-2022学年广东省深圳市龙岗区九年级上学期物理月考试题及答案，共22页。试卷主要包含了单选题，双选题，实验探究题，计算题，综合能力题等内容，欢迎下载使用。
1. 有关分子热运动，下列说法正确的是（ ）
A. 液体很难被压缩，说明分子间有引力
B. 水会结冰，是因为结冰时水分子静止不动
C. “一人吸烟，众人受害”，说明分子在不停地运动
D. 将石块研磨成粉状，说明分子变小了
【答案】C
【解析】
【分析】分子动理论的基本观点：一切物质都是由分子组成，分子在不停地做无规则的运动，分子间同时存在相互作用的引力和斥力，分子间存在间隙。
【详解】A．液体很难被压缩，说明分子间有斥力，故A错误；
B．一切物质的分子都在不停地做无规则的运动，水结冰后分子仍是运动的，故B错误；
C．“一人吸烟，众人受害”，说明分子在不停地做无规则的运动，故C正确；
D．将石块研磨成粉状，不能说明分子变小了，粉状仍是固体小颗粒，分子是肉眼看不到的，故D错误。
2. 关于分子运动理论的知识下列说法中不正确的是（ ）
A. 加盐时，炒菜比腌菜咸得快，说明分子运动的快慢与温度有关
B. 雾霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动
C. 50mL酒精和50mL水充分混合后总体积小于100mL
D. 手中的笔杆不易被压缩或拉伸，说明分子间既有斥力，又有引力
【答案】B
【解析】
【详解】A．炒菜比腌菜时温度高，盐扩散的快，菜咸的较快，说明分子运动的快慢与温度有关，故A正确，不符合题意；
B．极细微的尘粒是固体小颗粒，也是由大量分子组成的，不是微观分子，故B错误，符合题意；
C．因为分子之间有间隔，所以50mL酒精和50mL水充分混合后总体积小于100mL，故C正确，不符合题意；
D．由于分子间斥力，笔杆不容易被压缩；由于分子间有引力，笔杆不易被拉伸，故D正确，不符合题意。
故选B。

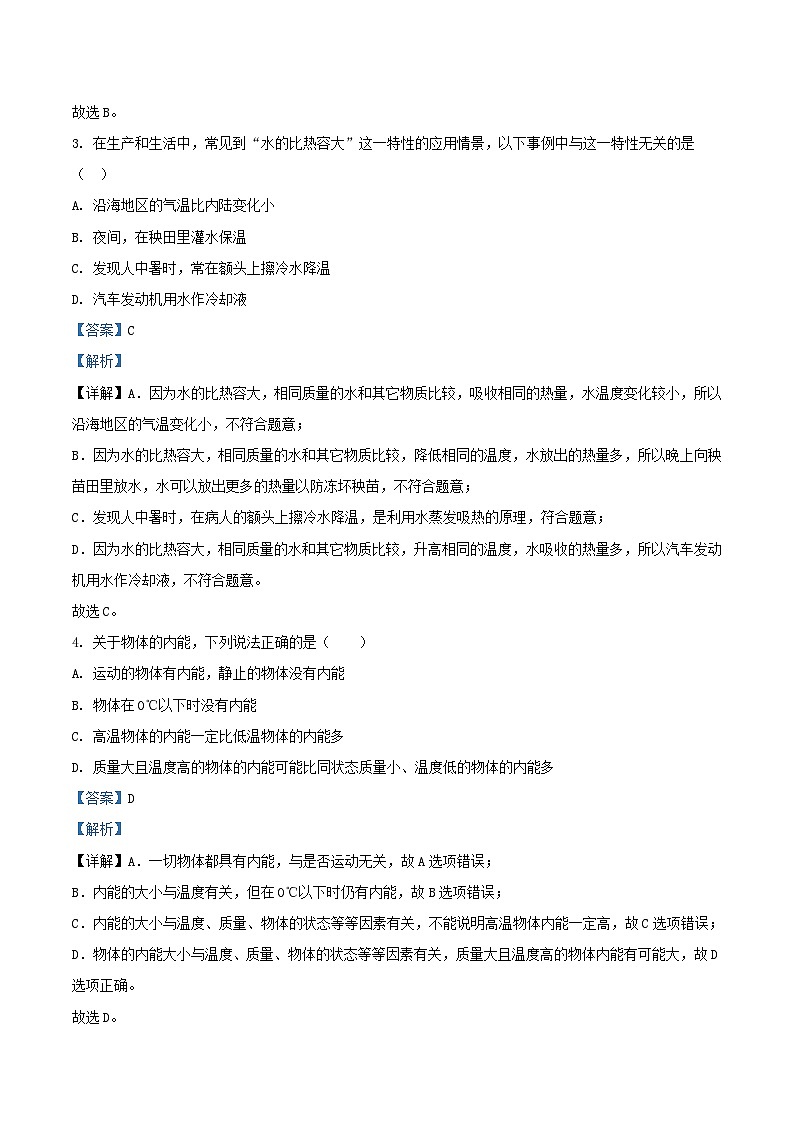

3. 在生产和生活中，常见到“水的比热容大”这一特性的应用情景，以下事例中与这一特性无关的是（ ）
A. 沿海地区的气温比内陆变化小
B. 夜间，在秧田里灌水保温
C. 发现人中暑时，常在额头上擦冷水降温
D. 汽车发动机用水作冷却液
【答案】C
【解析】
【详解】A．因为水的比热容大，相同质量的水和其它物质比较，吸收相同的热量，水温度变化较小，所以沿海地区的气温变化小，不符合题意；
B．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意；
C．发现人中暑时，在病人的额头上擦冷水降温，是利用水蒸发吸热的原理，符合题意；
D．因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水作冷却液，不符合题意。
故选C。
4. 关于物体的内能，下列说法正确的是（ ）
A. 运动的物体有内能，静止的物体没有内能
B. 物体在0℃以下时没有内能
C. 高温物体的内能一定比低温物体的内能多
D. 质量大且温度高的物体的内能可能比同状态质量小、温度低的物体的内能多
【答案】D
【解析】
【详解】A．一切物体都具有内能，与是否运动无关，故A选项错误；
B．内能的大小与温度有关，但在0℃以下时仍有内能，故B选项错误；
C．内能的大小与温度、质量、物体的状态等等因素有关，不能说明高温物体内能一定高，故C选项错误；
D．物体的内能大小与温度、质量、物体的状态等等因素有关，质量大且温度高的物体内能有可能大，故D选项正确。
故选D。
5. 下列有关温度、内能和热量的说法中正确的是（ ）
A. 80℃水含有的热量一定比20℃水多
B. 内能少的物体可以向内能多的物体传递热量
C. 一个物体吸收了热量，温度一定会升高
D. 一个物体的内能增大一定是因为它吸收了热
【答案】B
【解析】
【详解】A．热量是过程量，不能说含有，故A错误；
B．热量总是从高温的物体向低温的物体传递，高温物体可能内能少，故B正确；
C．一个物体吸收了热量，温度不一定会升高，比如晶体熔化过程，吸收热量，内能增加，但温度保持不变。故C错误；
D．做功和热传递都可以改变物体的内能，一个物体的内能增大可能是因为它吸收了热量，也可能是外界对它做功，故D错误。
故选B。
6. 如图所示的实验或现象均改变了物体的内能，但下列四个描述中有一个与另外三个改变内能方法不同，它是（ ）
A. 古人钻木取火
B. 小孩下滑时臀部发热
C. 酒精灯加热水
D. 下落的弹性小球越跳越低
【答案】C
【解析】
【详解】古人钻木取火是通过克服摩擦力做功，将机械能转化为内能，使木头的温度升高，是通过做功的方法改变物体内能；小孩下滑时臀部发热是通过克服摩擦力做功，将机械能转化为内能，使臀部的温度升高，是通过做功的方法改变物体内能；下落的弹性小球需要克服空气阻力做功，将一部分机械能转化为内能，是通过做功的方法改变物体内能；酒精灯加热水是通过热传递增加水的内能，所以用酒精灯加热水与另外三个改变内能方法不同。
故选C。
7. 利用如图甲所示的实验装置比较不同物质吸热的情况，使用相同规格的电加热器分别对水和食用油加热，得到温度随时间变化的图象如图乙所示。下列说法错误的是（ ）
A. 升温较快的是甲，吸热能力较强的是甲
B. 实验中物体吸热的多少是通过加热时间的长短来衡量的
C. 分析图乙可得食用油的比热容为2.8×103J/(kg·℃)
D. 应在两个相同的烧杯中加入质量相同的水和食用油
【答案】A
【解析】
【分析】
【详解】AD．本实验采用的是控制变量法，实验中要控制水和食用油的质量相同；根据Q=cmΔt可知，水，食用油质量相同时，吸收相同的热量，甲升温较快，吸热能力弱，乙升温较慢，吸热能力强，故甲是食用油，乙是水，故A错误，符合题意，D正确，不符合题意；
B．根据转换法可知，实验中物体吸热的多少是通过加热时间来衡量的，故B正确，不符合题意；
C．质量相同的食用油和水升高相同的温度，水的加热时间与食用油的加热时间之比为3∶2，则吸收的热量的关系为3∶2，由可知，在质量和升高的温度相同时，比热容之比等于吸收热量之比，食用油的比热容为
×42×103J/(kg·℃)=2.8×103J/(kg·℃)
故C正确，不符合题意。
故选A。
8. 下列关于表中所提供的信息说法正确的是（ ）
A. 2kg的煤油温度升高10℃，吸收的热量是2.1×104J
B. 从节能的角度考虑，烧开水时用铝壶比用铜壶好
C. 由于水比冰的比热容大，所以冷却食品时0℃的水比0℃的冰效果好
D. 因为水的比热容大，所以我国北方楼房中的暖气用水做传热介质
【答案】D
【解析】
【详解】A．煤油吸收的热量
故A错误；
B．质量和初温都相等的铜和铝，铜的比热容较小，升高相同的温度时，由 可知，铜壶吸收的热量少，所以用质量相等的铜壶和铝壶烧开水，从节能角度考虑，选用铜壶较好，故B错误；
C．用质量相等的0℃的冰冷却食品，冰吸收热量首先熔化成0℃的水，比用0℃的水直接冷却物体多了一个冰熔化吸热的过程，所以要使物体冷却，用质量相等的0℃的冰和0℃的水，冰的效果会好些，故C错误；
D．北方楼房中的暖气用水做传热介质，是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以取暖效果好，故D正确。
故选D。
9. 甲、乙两物体的质量相等，甲物体温度降低20℃，乙物体温度从25℃升高到40℃，乙物体吸收的热量是甲物体放出热量的2倍，甲乙两物体比热容之比是（ ）
A. 8∶3B. 4∶3C. 3∶2D. 3∶8
【答案】D
【解析】
【详解】由题意可知，甲、乙两物体的质量之比为
m甲∶m乙=1∶1
放出热量、吸收热量之比
Q甲∶Q乙=1∶2
甲物体的温度变化为Δt甲=20℃，,乙物体的温度变化为
Δt乙=40℃-25℃=15℃
甲、乙两物体的温度变化之比为
Δt甲∶Δt乙=20℃∶15℃=4∶3
根据Q吸=cmΔt可得
故ABC不符合题意，D符合题意。
故选D。
10. 如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是（ ）
A. 该冲程和它的下一冲程都靠飞轮惯性完成
B. 该冲程汽缸内的物质只有空气
C. 该冲程中存在两处能量转化
D. 该冲程汽缸内物质的内能在增大
【答案】D
【解析】
【详解】A．该冲程是压缩冲程，下一个冲程是做功冲程，将内能转化为机械能，并不是依靠惯性完成的，故A错误；
B．该冲程汽缸内的物质有空气和汽油，故B错误；
C．该冲程中存在一处能量转化，将机械能转化为内能，故C错误；
D．该冲程是将机械能转化为内能，故汽缸内物质的内能在增大，故D正确。
故选D。
11. 如图所示，装置甲、乙和丙完全相同，燃料质量均为，烧杯内液体初温和质量都相等，燃料完全燃烧完后，液体均未沸腾，液体的末温分别为、和，且，则下列说法正确的是（ ）
A. 燃料a的热值比燃料b的大
B. 液体2吸收的热量最少
C. 液体1的比热容比液体2的大
D. 燃料b放出热量最多
【答案】A
【解析】
【详解】A．由图甲、乙可知，使用相同质量的不同燃料对初温和质量相同的同种液体加热后，甲中液体的末温更大，故可知甲中液体吸收的热量更多，可知相同质量的燃料，燃料a完全燃烧放出的热量更多，故由Q=qm可知，燃料a的热值比燃料b的大，故A正确；
B．由图甲、丙可知，燃料的质量和种类均相同，故可知两图中液体吸收的热量相等，故B错误；
C．由图甲、丙可知，燃料的种类和质量相同，故液体1和液体2吸收的热量相同，且由题意可知，液体1的温度变化量大于液体2的温度变化量，故由Q=cmΔt可知，液体1的比热容比液体2的小，故C错误；
D．由A中可知，燃料a的热值比燃料b的大，故相同质量的燃料，燃料a放出的热量最多，故D错误。
故选A。
12. 有甲、乙、丙三个轻质小球，其中甲球靠近毛皮摩擦过的橡胶棒时被排斥。现将甲与乙、丙分别靠近时，它们相互作用的情况如图所示。下列判断正确的是（ ）
A. 乙球一定带负电，丙球可能带正电
B. 乙球可能不带电，丙球一定带负电
C. 乙球可能带正电，丙球一定带正电
D. 乙球一定不带电，丙球可能带负电
【答案】B
【解析】
【详解】毛皮摩擦过的橡胶棒带负电，当甲球靠近毛皮摩擦过的橡胶棒时被排斥，所以甲球带负电，由图可知，甲球和丙球相互排斥，所以丙球一定带负电，甲球和乙球靠近时相互吸引，甲球带负电，所以乙球不带电或带正电，故B正确，ACD错误。
故选B。
13. 用丝绸摩擦过的玻璃棒去接触不带电的验电器甲，甲的金属箔片张角变大，如图所示。再用a棒去同时接触甲、乙验电器的金属球，发现甲的金属箔片张角变小，乙的金属箔片张角变大。则下列说法正确的是（ ）
A. 验电器原理是异种电荷相互吸引
B. a棒与其手柄b均为导体
C. 丝绸摩擦玻璃棒的过程中，电子由丝绸转移到玻璃棒
D. 当a棒接触两验电器的金属球时，电流方向由甲到乙
【答案】D
【解析】
【详解】A．验电器的原理是同种电荷互相排斥，故A错误；
B．a棒是导体，手柄b是绝缘体，故B错误；
C．丝绸摩擦玻璃棒，玻璃棒的电子转移到丝绸上，玻璃棒缺少电子，带正电，故C错误；
D．当a棒接触两验电器时，电子从乙到甲，电流方向是与电子定向移动方向相反，所以电流是从甲到乙，故D正确。
故选D。
14. 下列的说法中正确的是（ ）
A. 导体中电荷只要移动就会形成电流
B. 电路中只要有电源就一定会有电流
C. 绝缘体不能导电的原因是绝缘体内没有电子
D. 无论正负电荷，只要它们定向移动就能形成电流
【答案】D
【解析】
【详解】A．导体中的电荷定向移动形成电流，故A错误；
B．电路中有电源，是闭合回路，才能形成电流，故B错误；
C．绝缘体不容易导电，是因为绝缘体中几乎没有自由电子，故C错误；
D．电荷定向移动形成电流，电荷有正电荷和负电荷。故D正确。
故选D。
15. 按如图连接好电路闭合开关后，发现L1不亮，L2能发光，则可能出现的故障是（ ）
A. L1灯座短路B. 导线2开路
C. 导线3断路D. L2的灯丝断开了
【答案】C
【解析】
【详解】A．若L1灯座短路，电流从电源正极不经过用电器流向负极，会形成电源短路，烧坏电源，电路不能正常工作，故A不符合题意；
B．若导线2开路，则整个电路开路，用电器均不能工作，故B不符合题意；
C．若导线3断路，L1不发光，故C符合题意；
D．若 L2的灯丝断开了，则L2不发光，故D不符合题意。
故选C。
16. 如图所示实物图相对应的电路图是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】根据实物图可知，两灯并联，L2和S2串联，S2只控制L2，S1在干路上控制整个电路，故D符合题意，ABC不符合题意。
故选D。
17. 某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐，再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．图中灯和音箱并联，开关S1在干路上，开关S2与音箱串联，控制音箱。当开关S1闭合时，因灯所在之路没有其他开关控制，故灯发光，此时音箱是否播放音乐取决开关S2。当开关S1断开时，该电路断路，只闭合S2，不能播放音乐。故A符合题意；
B．图中灯和音箱串联，无论闭合哪个开关，灯和音箱均同时工作。故B不符合题意；
C．图中灯和音箱并联，开关S1与灯串联，开关S2与音箱串联，只闭合S2时，音箱播放音乐。故C不符合题意；
D．图中灯和音箱并联，开关S1与开关S2串联后接在干路上，单独闭合任一开关，灯和音箱均不能工作。故D不符合题意。
故选A。
18. 要用电流表测量通过灯泡L1的电流，如图所示的四个电路中，接法正确的是
A. B.
C. D.
【答案】C
【解析】
【分析】电流表串联在电路中，使用电流表测量电流时，必须使电流从正接线柱流入，从负接线柱流出，否则指针会向左偏转，损坏电流表．
【详解】A、两只灯泡并联，电流表串联在干路中，测量的是通过两只灯泡的总电流，故A错误；
B、两只灯泡并联，电流表与L1串联，正负接线柱接反了，故B错误；
C、两只灯泡并联，电流表与灯泡L1串联，测量通过L1的电流，正负接线柱连接正确，故C正确；
D、电流表与两灯泡并联，会造成电源短路，这是不允许的，故D错误．
故选C．
【点睛】本题考查了电流表的使用，解决本题的关键知道电流表要测量哪个电灯的电流就要与哪个电灯串联．
19. 在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（ ）
A. 0.45安B. 0.50安C. 0.65安D. 0.60安
【答案】B
【解析】
【详解】由图可知，R1、R2、R3并联，电流表A1测量通过R2、R3的电流之和，电流表A2测量通过R1、R2的电流之和；若互换R1、R2的位置，两电流表的示数不变，则R1=R2，所以通过R1、R2的电流相等，因为电流表A2的示数为0.4A，所以
因为电流表A1的示数为0.3A，则
所以
所以干路上的电流
若互换R2、R3的位置，两电流表的示数不变，则R2=R3，所以通过R2、R3的电流相等，因为电流表A1的示数为0.3A，所以
因为电流表A2的示数为0.4A，则
所以
所以干路的电流
若互换R1、R3的位置，两电流表的示数不变，则R1=R3，而若R1=R3，则两电流表的示数就应相同，所以不可能是互换R1、R3的位置。综上所述，可知电流表A的示数可能为0.5A或0.55A。
故选B。
20. 如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法中正确的是（ ）
A. 灯泡L1和电流表A断路
B. 电流表A和灯泡L2断路
C. 只有灯泡L1断路
D. 只有灯泡L2断路
【答案】B
【解析】
【分析】
【详解】闭合开关S后，发现两只灯泡都不亮，电流表示数为零，说明电路存在断路；由上表的情况可知断路点不单独发生在在a、b；b、c；c、d；a、c间；而是在b、d之间，故应是电流表A和灯泡L2断路，故B正确，ACD错误；
故选B。
二、双选题（每题3分，共15分）
21. 如图所示的四个热现象实验，下列说法正确的是（ ）
A. 图甲：抽去玻璃板后，两瓶中的气体逐渐混合均匀，说明分子在不停地运动
B. 图乙：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变
C. 图丙：试管内的水蒸气推动塞子冲出时，内能转化为机械能
D. 图丁：向上拉浸没在水中的玻璃板直至脱离水面的过程，弹簧测力计示数保持不变
【答案】AC
【解析】
【详解】A．抽去玻璃板，气体混合均匀，说明分子在不停地做无规则运动。故A正确；
B．空气被压缩，温度升高，内能增加，这是通过做功改变物体的内能。故B错误；
C．试管内水蒸气推动塞子冲出，对塞子做功，将内能转化为机械能，故C正确；
D．向上拉浸没在水中的玻璃板直至脱离水面的过程，因为分子之间有引力，所以示数增大，故D错误。
故选AC。
22. 关于热机的效率，下列说法不正确的是（ ）
A. 热机的功率大，热机效率不一定高
B. 热机做的有用功越多，热机效率一定越高
C. 热机单位时间内消耗的燃料少，热机效率一定高
D. 功率与热机效率无直接的关系
【答案】BC
【解析】
【详解】A．功率是做功的快慢，与热机效率无关，故A正确，不符合题意；
B．效率是有用功占总能量的比例，只是有用功多，不代表效率高，故B错误，符合题意；
C．热机效率指有用功占燃料完全燃烧放出的热量的比例，消耗燃料少，不一定效率高，故C错误，符合题意；
D．功率与热机效率无直接关系，故D正确，不符合题意。
故选BC
23. 下面是小强同学对身边的一些电路连接进行观察分析后得出的结论：其中分析正确的是（ ）
A. 一般家庭中都有几盏照明灯和其他用电器，它们在使用时互不影响，它们之间的连接方式是并联的
B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们之间的连接方式是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天黑并且有声音时才能亮，所以声控开关、光控开关及电灯是串联的
D. 厨房里的抽油烟机装有照明灯和电动机，它们可以同时工作，它们之间的连接方式是串联的
【答案】AC
【解析】
【详解】A．家庭电路中的用电器不会互相影响，独立工作，所以是并联，故A正确；
B．路灯同时熄灭，同时亮，但是生活实际中，一个坏了，其他的还可以发光，所以是并联，故B错误；
C．天黑时，光控开关闭合，有声音，声控开关闭合，灯才能亮，所以是光控开关和声控开关和灯都是串联，故C正确；
D．照明灯和电动机能同时工作，也可以单独工作，故是并联，故D错误。
故选AC。
24. 如图所示电路，下列有关说法正确的是（ ）
A. 断开S，通过L1的电流比L2大B. 断开S，L1和L2都会亮
C. 闭合S，只有L1亮D. 闭合S，L2会更亮
【答案】BC
【解析】
【详解】串联电路中电流处处相等，用电器与导线并联，用电器会被短路
A．由图知道，断开S，两灯串联，所以电流相等，故A错误；
B．由图知道，断开S，两灯串联，都亮，故B正确；
CD．由图知道，闭合S，L2被短路，L1亮，故C正确，D错误。
故选BC。
25. 在如图所示的电路中，下列分析正确的是（ ）
A. 闭合S1、S3时，L1、L2都发光，A1、A2均有示数
B. 只闭合S2时，L1、L2都发光，A1、A2的示数相等
C. 闭合S1，S2时，L1、L2都发光，A1有示数，A2无示数
D. 只闭合S1时，L1发光，L2不发光，A1测L1的电流，A2无示数
【答案】CD
【解析】
【详解】A．由图知道，闭合S1、S3时，L2短路，电流表A1与L1连入电路，为L1基本电路，因此L1发光，L2不发光，A1测L1的电流，A2无示数，故A错误；
B．由图知道，只闭合S2时，由于S1、S3处于断开状态，则电路处于开路， L1、L2没有电流通过，都不发光，则A1、A2没有示数，故B错误；
C．由图知道，闭合S1、S2时，L1、L2并联，L1、L2都发光，A1测L1的电流，A1有示数，A2无示数，故C正确；
D．由图知道，只闭合S1时，电流表A1与L1连入电路，为L1基本电路，因此L1发光，L2不发光，A1测L1的电流，A2无示数 ，故D正确。
故选CD。
三、实验探究题（每空2分，共28分）
26. 为了比较两种燃料的热值。小明采用如图甲所示的两套完全相同的装置进行实验，烧杯内水的初温和质量相问，实验中忽略热量的损失。
（1）实验中应控制燃料燃烧的_______（时间/质量）相同，根据_________比较燃料燃烧放出热量的多少；
（2）小明选用了燃料a和燃料b进行实验，当燃料燃尽时，小明记下了各个时刻烧杯中水温，绘制了图乙的图象，则可初步判断燃料_______的热值大；
（3）另一组的小华也用图甲的两套完全相同的装置进行实验，比较燃料c和燃料d的热值，并重新在烧杯内加入初温和质量相同的水，在燃料烧完后也画出了水的温度随时向变化的图甲和图丙所示。燃料c在6min时水就沸腾了，造成水过早沸腾的原因可能是____。如图象可知燃料c燃烧10min放出的热量_______（大于/等于/小于）燃料d燃烧15min放出的热量；
（4）根据丙图象得出两种燃料热值之比为_______。
【答案】 ①. 质量 ②. 温度计上升的示数 ③. b ④. 燃料c的燃烧过程比较快 ⑤. 大于 ⑥. 5:2
【解析】
【详解】（1）[1][2]应该控制燃料的质量相同，通过比较温度计上升的示数来比较燃料燃烧放出热量的多少。
（2）[3]由图乙可知，当燃料烧尽时，图线b的温度变化大，说明相同质量的a、b燃料完全燃烧，b放出的热更多，热值大。
（3）[4]燃料c在6min时水就沸腾了，说明水吸收的热量多，造成水过早沸腾的原因可能是燃料c的燃烧过程比较快。
[5]由图丙可知，燃料c燃烧10min放出的热量已经使水沸腾，燃料d燃烧15min放出的热量没有使水沸腾，表明c放出的热量多。
（4）[6]对于c来说，在相同的时间内放出的热量是相同的，根据图可知，c燃料完全燃烧放出的热量为水从50℃升高到100℃吸热的2倍，根据公式
可知
对于d来说，完全燃烧后，水吸收的热量是
即
解得，两种燃料热值之比为
27. 为了探究“并联电路中干路电流与各支路电流的关系”，小势设计了如图中所示的电路进行实验。
（1）实验中，小明应该选择两个小灯泡规格是______（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；（ ）
（3）小明在实验前发现电流表的指针如图丙所示，接下来的操作是：______；
（4）小明在连接电路时，开关应处于______（选填“闭合”或“断开”）状态；
（5）实验开始后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测试出L2支路电流I2、干路电流I，两次测得的结果都如图丁所示，则I2=______A、I=______A。小明由此数据得出并联电路中干路电流和各电路电流的关系是______（写关系式即可）；
（6）本次实验的不足之处是：_____________。
【答案】 ①. 不相同 ②. ③. 将电流表指针调零 ④. 断开 ⑤. 0.2 ⑥. 1 ⑦. I=I1+I2 ⑧. 见解析
【解析】
【详解】（1）[1]为了使结论具有普遍性，应该选择不同规格的灯泡做实验。
（2）[2]该电路是灯泡L1、L2的并联电路，电流表测量L1电流，开关控制整个电路，如图所示：
（3）[3]实验前，指针指向0刻度的左端，是没有调零，所以接下来，将电流表指针调零。
（4）[4]在连接电路时，为了防止出现短路损坏电路，开关应断开。
（5）[5][6][7]I2是灯泡L2的电流，肯定小于干路的电流，所以测量L2时连接的是小量程，即I2=0.2A，测量干路电流时连接的是大量程，即I=1A，由
0.8A+0.2A=1A
得出关系是I=I1+I2。
（6）[8]实验中为避免实验偶然性，寻找普遍规律，所以需要进行多次实验，本次只做了一次实验，得出的结论具有偶然性。
四、计算题（共11分）
28. 2020年是全面建成小康社会目标实现之年，乡亲们淘汰了柴炉，改用了清洁干净的液化天然气炉。
(1)将初温为的一壶水恰好加热到，需要吸收多少热量？
(2)若液化天然气炉完全燃烧天然气放出的热量有40%被水吸收，烧开这壶水需要燃烧多少立方米天然气？（天然气热值为，水的比热容为）
【答案】(1)6.72×105J；(2)0.04m3
【解析】
【详解】(1)水吸收的热量
Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J
(2)天然气放出的热量
Q放==1.68×106J
需要天然气的体积
=0.04m3
答：(1)水需要吸收6.72×105J热量；
(2)烧开这壶水需要燃烧0.04m3天然气。
29. 在如图所示的电路中，当开关S1接C、S2接B时，电流表A1的示数是0.35A。求：
（1）通过灯L1和L2的电流各是多少？
（2）当S1断开、S2接B时，电流表A1的示数为0.15A，此时通过L2的电流是多少？
（3）当S1接C、S2接A时，电流表A的示数是0.6A，此时通过L2的电流是多少毫安？
【答案】（1）0.35A，0；（2）0.15A；（3）250mA
【解析】
【详解】解：（1）当S1接C，S2接B时，L2被短路，L1发光，A1和A测L1的电流，A1的示数是0.35A，所以通过L1的电流是0.35A，通过L2的电流是0A。
（2）当S1断开，S2接B，L1和L2串联，A1和A测量它们的电流，A1示数是0.15A，根据串联电路的电流规律可知，通过L2的电流是0.15A。
（3）当S1接C，S2接A，两灯并联，A1测量L1电流，A测量L1和L2的总电流，A的示数是0.6A，电路只有L1时，通过L1的电流是0.35A，根据并联电路的电流规律可知，通过L2的电流是
五、综合能力题（30题和31任选一题完成，每空2分，共6分）
30. 小明家有一辆小汽车，他发现汽车上许多地方都用到了物理知识，下面是他思考的问题，请你帮他补充完整。
（1）一次检修同侧前、后两个方向灯时，发现前面的灯发光，后面的不发光，说明这两灯是_______（选填 “串联"或“并联”）；
（2）调试四冲程汽油发动机的过程中，飞轮转了3000转，则该过程中发动机（ ）
A．完成3000个冲程 B．完成6000个冲程
C．对外做功3000次 D．对外做功6000次
（3）如图乙所示是车用器电池铭牌的一部分，给蓄电池充电时（ ）
A．电能转化为化学能 B．化学能转化为电能
C．它相当于电路中的电源 D．它相当于电路中的用电器
【答案】 ①. 并联 ②. B ③. AD
【解析】
【详解】（1）[1] ）由于汽车前面的灯发光，后面的灯不发光，说明两个灯泡互不影响，由此可知两个灯泡的连接方式是并联。
（2）[2] 四冲程光油发动机一个工作循环，包括四个冲程，飞轮转2圈，对外做功1次；飞轮转了3000转，完成了1500个工作循环，经历了6000个冲程，对外做功1500次。
故选B。
（3）[3] 给蓄电池充电时，消耗了家庭电路中的电能，储存起来，所以是电能转化为化学能， 蓄电池相当于电路中的用电器 。
故选AD。
31. 近年来，汽车逐步走进了普通百姓的家庭。
（1）汽车内燃机一个工作循环包括四个冲程，一个气缸正常工作四个冲程的顺序是_______（对图甲A、B、C、D重新排序）：

（2）D图所示的汽油机冲程是通过_______的方式改变燃气内能的；
（3）图乙所示为内燃机的能流图，内燃机的效率可表示为η=_______ 。
【答案】 ①. BADC ②. 做功 ③. 30%
【解析】
【详解】（1）[1] A图进气门排气门都关闭，活塞向上运动，是压缩冲程；B图是进气门打开，排气门关闭，活塞向下运动，是吸气冲程；C图进气门关闭，排气门打开，活塞向上运动，是排气冲程；D图是进气门排气门都关闭，活塞向下运动，火花塞打火，是做功冲程，所以一个气缸正常工作四个冲程的顺序是BADC。
（2）[2]D图是做功冲程，内能转化为机械能，是通过做功的方式改变内能。
（3）[3]根据图示可得，内燃机效率为
一些物质的比热容[单位：J/（kg·℃）]
水
4.2×103
水银
0.14×103
酒精
2.4×103
沙石
0.92×103
煤油
2.1×103
铝
0.88×103
冰
2.1×103
铜
0.39×103
导线并联位置
a、b
b、c
c、d
a、c
b、d
电流表示数/A
0
0
0
0
0
L1发光情况
不亮
不亮
不亮
不亮
亮
L2发光情况
不亮
不亮
不亮
不亮
不亮
