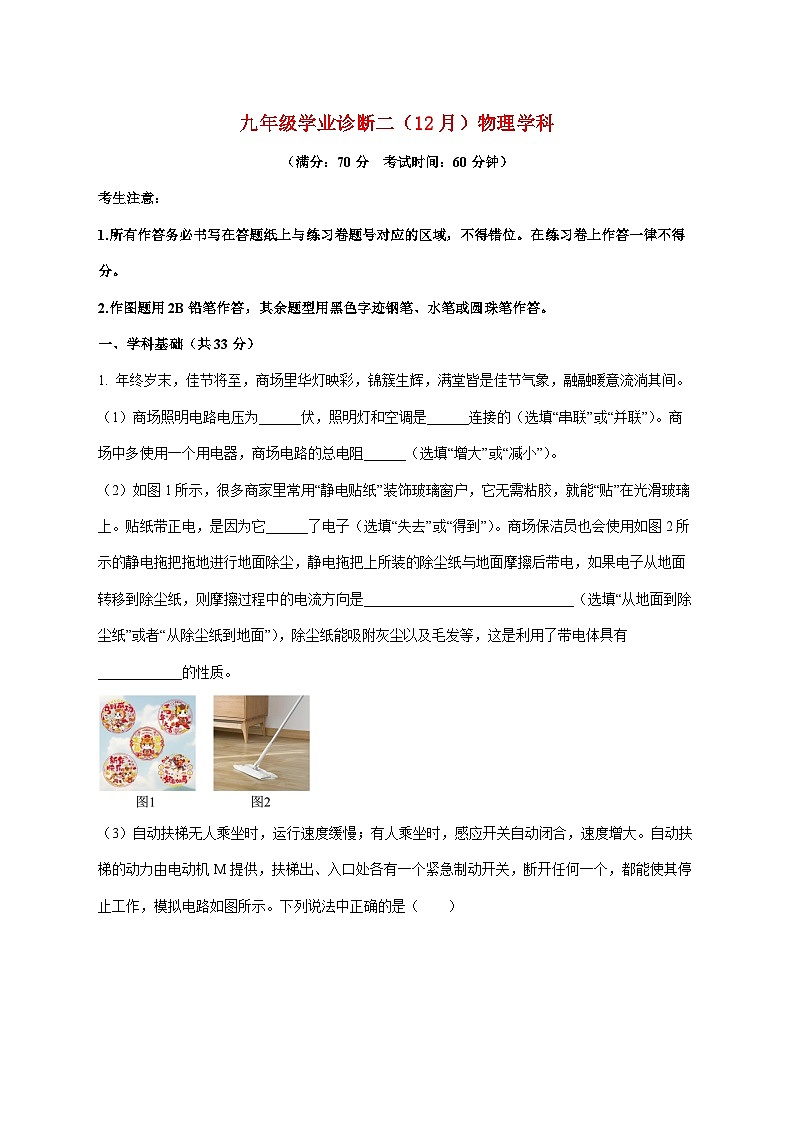

考生注意：
1.所有作答务必书写在答题纸上与练习卷题号对应的区域，不得错位。在练习卷上作答一律不得分。
2.作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。
一、学科基础（共33分）
1. 年终岁末，佳节将至，商场里华灯映彩，锦簇生辉，满堂皆是佳节气象，融融暖意流淌其间。
（1）商场照明电路电压为______伏，照明灯和空调是______连接的（选填“串联”或“并联”）。商场中多使用一个用电器，商场电路的总电阻______（选填“增大”或“减小”）。
（2）如图1所示，很多商家里常用“静电贴纸”装饰玻璃窗户，它无需粘胶，就能“贴”在光滑玻璃上。贴纸带正电，是因为它______了电子（选填“失去”或“得到”）。商场保洁员也会使用如图2所示的静电拖把拖地进行地面除尘，静电拖把上所装的除尘纸与地面摩擦后带电，如果电子从地面转移到除尘纸，则摩擦过程中的电流方向是______________________________（选填“从地面到除尘纸”或者“从除尘纸到地面”），除尘纸能吸附灰尘以及毛发等，这是利用了带电体具有____________的性质。

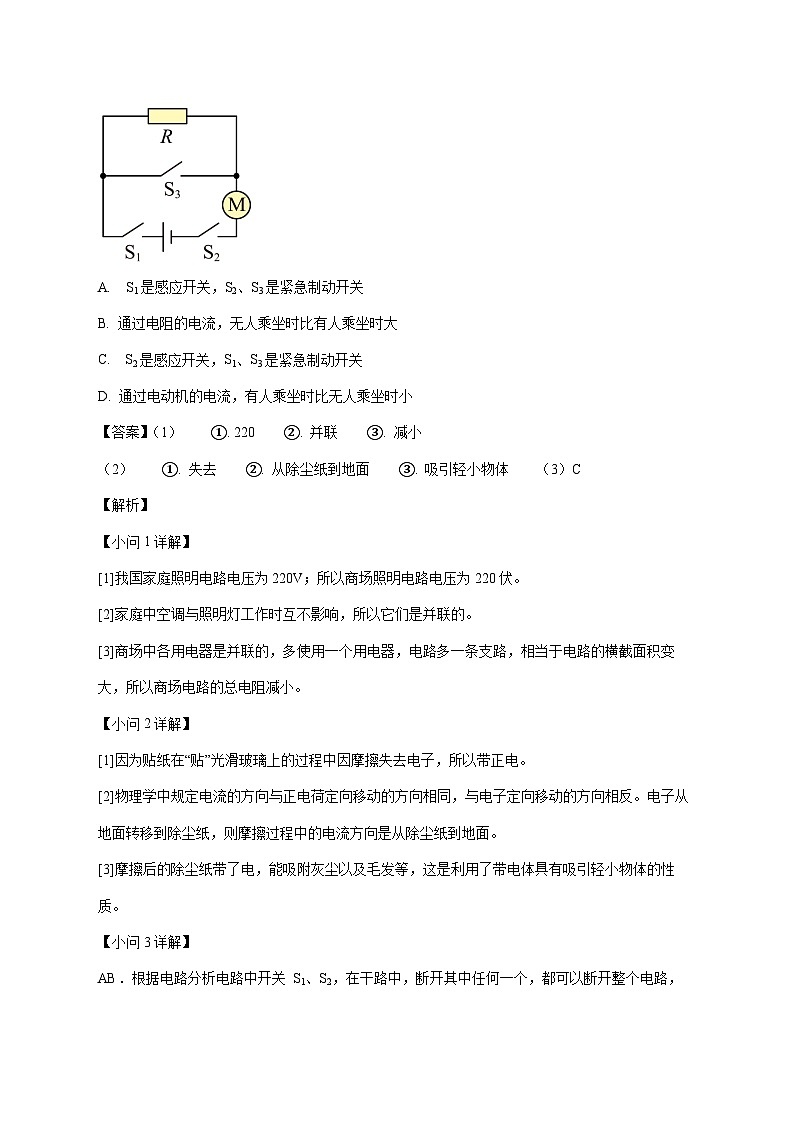

（3）自动扶梯无人乘坐时，运行速度缓慢；有人乘坐时，感应开关自动闭合，速度增大。自动扶梯的动力由电动机M提供，扶梯出、入口处各有一个紧急制动开关，断开任何一个，都能使其停止工作，模拟电路如图所示。下列说法中正确的是（ ）
A. S1是感应开关，S2、S3是紧急制动开关
B. 通过电阻的电流，无人乘坐时比有人乘坐时大
C. S2是感应开关，S1、S3是紧急制动开关
D. 通过电动机的电流，有人乘坐时比无人乘坐时小
【答案】（1） ①. 220 ②. 并联 ③. 减小
（2） ①. 失去 ②. 从除尘纸到地面 ③. 吸引轻小物体 （3）C
【解析】
【小问1详解】
[1]我国家庭照明电路电压为220V；所以商场照明电路电压为220伏。
[2]家庭中空调与照明灯工作时互不影响，所以它们是并联的。
[3]商场中各用电器是并联的，多使用一个用电器，电路多一条支路，相当于电路的横截面积变大，所以商场电路的总电阻减小。
【小问2详解】
[1]因为贴纸在“贴”光滑玻璃上的过程中因摩擦失去电子，所以带正电。
[2]物理学中规定电流的方向与正电荷定向移动的方向相同，与电子定向移动的方向相反。电子从地面转移到除尘纸，则摩擦过程中的电流方向是从除尘纸到地面。
[3]摩擦后的除尘纸带了电，能吸附灰尘以及毛发等，这是利用了带电体具有吸引轻小物体的性质。
【小问3详解】

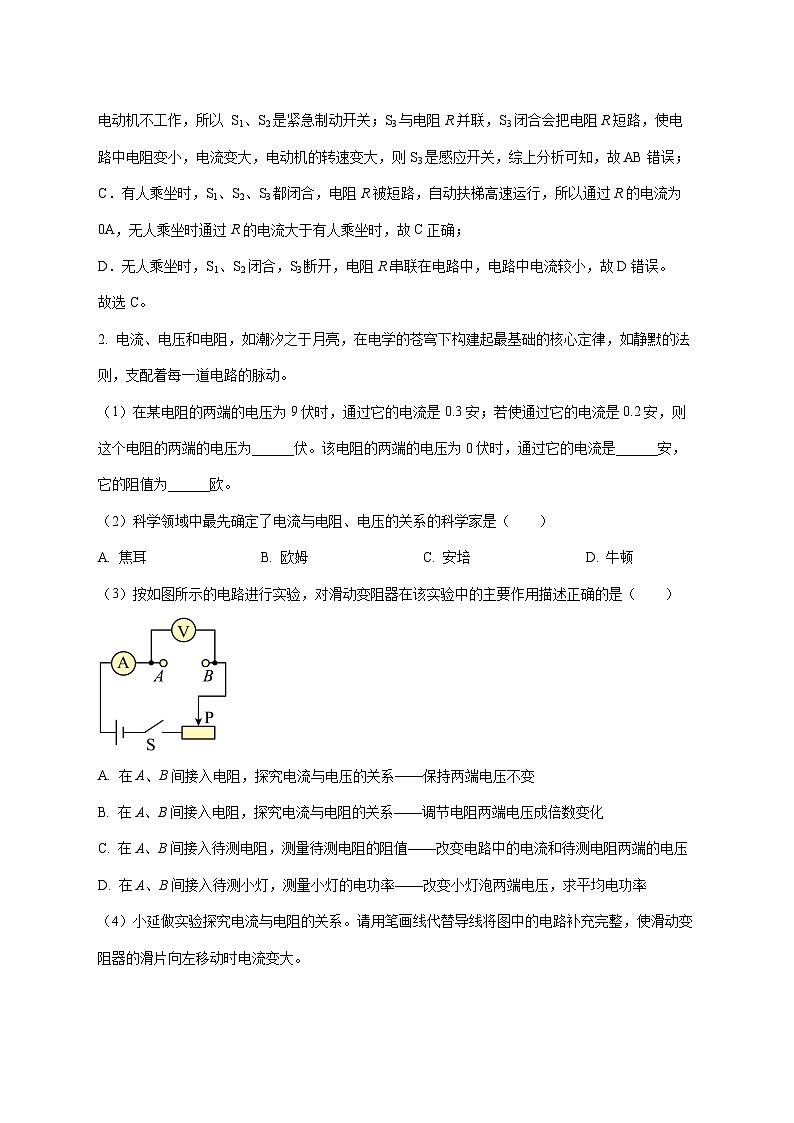

AB．根据电路分析电路中开关 S1、S2，在干路中，断开其中任何一个，都可以断开整个电路，电动机不工作，所以 S1、S2是紧急制动开关；S3与电阻R并联，S3闭合会把电阻R短路，使电路中电阻变小，电流变大，电动机的转速变大，则S3是感应开关，综上分析可知，故AB错误；
C．有人乘坐时，S1、S2、S3都闭合，电阻R被短路，自动扶梯高速运行，所以通过R的电流为0A，无人乘坐时通过R的电流大于有人乘坐时，故C正确；
D．无人乘坐时，S1、S2闭合，S3断开，电阻R串联在电路中，电路中电流较小，故D错误。
故选C。
2. 电流、电压和电阻，如潮汐之于月亮，在电学的苍穹下构建起最基础的核心定律，如静默的法则，支配着每一道电路的脉动。
（1）在某电阻的两端的电压为9伏时，通过它的电流是0.3安；若使通过它的电流是0.2安，则这个电阻的两端的电压为______伏。该电阻的两端的电压为0伏时，通过它的电流是______安，它的阻值为______欧。
（2）科学领域中最先确定了电流与电阻、电压的关系的科学家是（ ）
A. 焦耳B. 欧姆C. 安培D. 牛顿
（3）按如图所示的电路进行实验，对滑动变阻器在该实验中的主要作用描述正确的是（ ）
A. 在A、B间接入电阻，探究电流与电压的关系——保持两端电压不变
B. 在A、B间接入电阻，探究电流与电阻的关系——调节电阻两端电压成倍数变化
C. 在A、B间接入待测电阻，测量待测电阻的阻值——改变电路中的电流和待测电阻两端的电压
D. 在A、B间接入待测小灯，测量小灯的电功率——改变小灯泡两端电压，求平均电功率
（4）小延做实验探究电流与电阻的关系。请用笔画线代替导线将图中的电路补充完整，使滑动变阻器的滑片向左移动时电流变大。
【答案】（1） ①. 6 ②. 0 ③. 30
（2）B （3）C
（4）
【解析】
【小问1详解】
[1]在某电阻的两端的电压为9V时，通过它的电流是0.3A，根据欧姆定律可知电阻的阻值为
电阻为导体本身一种特性，与电流和电压无关，若使通过它的电流是0.2A，电阻的阻值仍为，则这个电阻的两端的电压为
[2][3]电压是形成电流的原因，该电阻的两端的电压为0V时，通过它的电流是0A，它的阻值仍为。
【小问2详解】
欧姆提出了欧姆定律，是最先确定了电流与电阻、电压的关系的科学家，故B符合题意，ACD不符合题意。故选B。
【小问3详解】
A．探究电流与电压的关系时，滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压的作用，故A错误；
B．探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变的作用，故B错误；
C．测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故C正确；
D．在“伏安法”测小灯泡电功率的实验中，滑动变阻器的作用是：通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较小灯泡亮度与灯泡的实际功率之间的关系，不需要测量平均功率，故D错误。
故选C。
【小问4详解】
由于电源电压是3V，所以电压表接小量程，探究电流与电阻的关系的实验中，除电压表外，其余元件串联，电压表并在定值电阻两端，滑动变阻器应一上一下接入电路，要使滑动变阻器的滑片向左移动时，电流变大，则滑动变阻器连入电路的电阻减小，需连接滑动变阻器左下接线柱。如图所示:
3. 从照明的明暗到空调的温控，家用电器便捷的可调节功能背后，是电学知识的核心支撑。为了更好地利用现代电器设备服务生活，学习并掌握相关电学原理显得尤为重要。
（1）有一台家用电器，正常工作时的电功率约为2千瓦，则它可能是（ ）
A. 电风扇B. 电视机C. 空调器D. 电冰箱
（2）影响导体电阻大小的因素之一是（ ）
A. 长度B. 电压C. 电流D. 电功
（3）如图所示为某型号家用电烤箱的电路图，有高温和低温两挡。低温挡功率为440W，和为电热丝，电阻丝的阻值为。当开关S、都闭合时，电烤箱处于______（“高”或“低”）温挡状态；低温挡时，电路中的电流为______安；电阻丝的阻值为______欧。
（4）电能表是测量______的仪表。小明家3月末和4月末电能表表盘示数如图所示，则小明家4月份用电______kW·h，若以当地电价0.5元/度计算，小明家4月份应缴纳电费______元。将某用电器单独接在该表上工作一段时间后，电能表转盘转了600转，该用电器在上述时间内消耗的电能为______kW·h。
【答案】（1）C （2）A
（3） ①. 高 ②. 2 ③. 30
（4） ①. 消耗电能多少 ②. 240 ③. 120 ④. 0.2
【解析】
【小问1详解】
电风扇的电功率约40W，电视机的电功率约120W，空调器的电功率约2000W，电冰箱的电功率约200W。故C符合题意。ABD不符合题意。
故选C。
【小问2详解】
电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关。根据选项信息可知，影响导体电阻大小的因素之一是长度，故A符合题意，BCD不符合题意。
故选A。
【小问3详解】
[1][2][3]当开关S、都闭合时，电路为R2的简单电路，总电阻较小，根据可知总功率较大，电烤箱处于高温挡状态；当开关S闭合、断开时，电路中和串联，总电阻较大，根据可知总功率较小，电烤箱处于低温挡状态；低温挡时，电路中的电流为
总电阻
电阻丝的阻值为
【小问4详解】
[1]电能表的表盘上单位为，是电能的单位，故电能表是测量消耗电能的仪表。
[2]电能表最后一位数是小数，单位是，3月末、4月末电能表的示数分别为、，小明家4月消耗的电能为
[3]应缴纳电费
[4]表示电路中用电器每消耗的电能，电能表的转盘转动3000r，电能表的转盘转600r时，该用电器消耗的电能
一、学科基础
4. 在如图所示的电路中，开关闭合，滑动变阻器标有“”字样，其滑片位于中点附近，电流表、的量程均选择“”。在保证电路安全的前提下，下列操作中可使电流表示数和电流表示数的比值最大的是（ ）
A. 将滑片移到最右端
B. 将滑片移到最左端
C. 断开开关S
D. 用阻值小于的电阻替换电阻
【答案】C
【解析】
【详解】闭合开关，两电阻并联接入电路，电流表A1测通过R1的电流，电流表A2测干路电流。将滑片移到最右端与用阻值小于的电阻替换电阻，上述两种情况，根据并联电路电路规律可知电流表A2的示数大于电流表A1的示数，电流表A1示数和电流表A2示数的比值小于1；将滑片移到最左端，变阻器接入电路中电阻为0，电流表A2直接接在电源两端，示数非常大，电流表A1短路，示数为0，此时电流表A1示数和电流表A2示数的比值为0；断开开关S，电路为R1的简单电路，电流表A1、A2均测量R1的电流，示数相等，电流表A1示数和电流表A2示数的比值为1，故ABD不符合题意，C符合题意。
故选C。
5. 电阻和的阻值规格均为3，电阻的阻值规格为。小明将和按如图所示方式连入电路中，闭合开关S，观察到两电表指针均发生偏转；然后用替换，与替换前相比，电流表示数减小了。经过思考后，小明认为电路中存在故障。已知电路中的电源电压始终保持不变，电阻、、中只有1个电阻存在故障，请根据以上信息判断：
（1）电路中的故障可能是___________________________________________________；
（2）请写出替换后两电表示数及对应的故障。
____________________________________________________________________________。
【答案】（1）R1短路或R3断路
（2）若两电表示数均为0，则R3断路；
若电流表示数为3I0，电压表示数为9I0R0，则R1短路。
【解析】
【小问1详解】
由图示知，两个电阻串联在电路中，电压表测R2两端的电压，电流表测电路中的电流，若两个电阻都无故障，则电路中的总电阻为
用R3替换R1，则电路的总阻值减小，电路的电流增大。而用R3替换了R1后，电流表示数减小了I0，说明替换后，电路的总阻值增大了。
则可能是R1短路了，替换后，电路的总阻值由3R0变成了
或者是R3断路了，替换后，整个电路断路，通过的电流减小为0。
【小问2详解】
若R3断路，则整个电路断路，电路中的电流为0，电流表示数为0，电压表与电源的连接断开，示数也为0；
若R1短路，替换前，电路中电流为
替换后，电路中的电流为
则有
解得电源电压
替换后，电流表示数
电压表示数
二、学科综合（共37分）
6. 在如图所示的电路中，的阻值为4欧，将它与串联后接到8伏的电源上。已知两端的电压为6伏，求：
（1）两端的电压；
（2）通过电阻的电流；
（3）阻值。
【答案】（1）
2V （2）
0.5A （3）
12Ω
【解析】
【小问1详解】
由电路图可知，电阻R1和R2串联，根据串联电路的电压特点可知，R1两端的电压为
【小问2详解】
根据欧姆定律可知，通过电阻R1的电流为
【小问3详解】
根据串联电路的电流特点，电路中各处的电流相等，即
根据欧姆定律，R2的阻值为
7. 在图（a）所示的电路中，电源电压为15伏保持不变，电阻的阻值为30欧，变阻器标有“50欧3安”字样，两电流表表盘如图（b）所示。闭合开关S。
（1）求通过电阻的电流。
（2）若两电流表量程可换，要求：闭合开关S，移动变阻器滑片P，电路正常工作，且某一个电流表示数如图（b）所示。求此时变阻器消耗的电功率。
【答案】（1）0.5A；（2）9W或37.5W
【解析】
【详解】解：（1）由图可知，R1和R2并联，根据并联电路电压的特点可求得通过R1的电流为
（2）电流表A1测干路电流，电流表A2测R2电流，根据并联电路电流的特点可得电流表A1的示数大于电流表A2，若电流表A2为0.6A，则此时变阻器消耗的电功率
若电流表A2为3A，则干路的电流为
此时干路电流大于电流表的量程，所以应舍去此种情况。
若电流表A1为3A，则通过R2的电流为
此时R2接入电路的阻值为
接入的电阻小于变阻器的最大阻值，则变阻器消耗的电功率
若电流表A1为0.6A，则通过R2的电流为
此时R2接入电路的阻值为
此电阻大于滑动变阻器的最大电阻，所以应舍去此种情况。
答：（1）通过电阻R1的电流0.5A；
（2）此时变阻器消耗的电功率9W或37.5W。
8. 小宁做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏整数倍且保持不变）、待测电阻、电流表、电压表、滑动变阻器（规格为“10欧2安”或“20欧2安”）、开关各一个，以及导线若干。他正确串联器材，将电压表并联在电路中。闭合开关，变阻器滑片在如图1所示的位置1和2对应位置之间左右移动的过程中，电压表示数的最大值为3伏，最小值为2.3伏，电流表示数的最小值为0.22安，最大值为0.3安。当他移动滑片至位置3对应位置时，电压表和电流表的示数如图2（a）（b）所示。
（1）本实验的实验原理是______；
（2）电压表并联在______两端（选填“待测电阻”或“滑动变阻器”）；
（3）滑动变阻器连接的两个接线柱分别为______和______（均选填“A”、“B”或“C”）。
（4）求出电源电压（需写出主要推理和计算过程）。
（5）求出当滑片P在图1中位置2时，测得的待测电阻的阻值（精确到0.1欧）。
【答案】（1）
（2）待测电阻 （3） ①. A ②. C
（4）45V （5）10.4Ω
【解析】
【小问1详解】
本实验用电流表、电压表测电阻，采用的是伏安法测电阻，实验原理是。
【小问2详解】
由图可知，从序号1一3，滑动变阻器连入电路的阻值逐渐变大或逐渐减小且序号3的电压表、电流表示数都小于序号1和2中电压表、电流表示数。从序号1一3，电流表示数逐渐变小，电压表示数也逐渐变小，电压表并联在待测电阻两端。
【小问3详解】
[1][2]变阻器滑片在实验序号1和2对应位置之间左右移动过程中，电压表示数的最小值为2.3V，最大值为3V，电流表示数的最小值为0.22A，最大值为0.3A。由图可知，第三次的电压为1.7V，电流为0.16A，因为第三次的电流比前两次的电流小，可知电路中电路的总电阻在增大，由滑动变阻器的滑片更靠右可知，滑动变阻器连了A接线柱和C接线柱。
【小问4详解】
根据串联分压规律可知，滑动变阻器电阻增大，分得电压增大，电源电压不变，所以待测电阻两端的电压减小，可知电压表在待测电阻两端。由串联电路电压规律可知
因为第2次滑片在中间位置，电阻为滑动变阻器的一半，所以①
②
由①②可解得U=3.62V，因为实验存在误差，电压为1.5伏整数倍，且在3位置时，电压表的示数为3V，说明电源电压大于3V，解得U=4.5V。
【小问5详解】
由（2）（3）可知，三次测得的电流电压分别为0.16A，1.7V；0.22A，2.3V；0.3A，3V。为减小误差，需要求平均值，得待测电阻的阻值为
9. 上海地处东海之滨，夏秋季节常受台风影响。物理兴趣小组利用所学知识设计了简易风力测量仪。
（1）小延设计了一种测定水平方向风力的装置，如图（a）所示，绝缘轻弹簧的左端固定在压敏电阻上，右端与迎风板相连，套在水平杆上，电源电压为6V且不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的阻值为，压敏电阻的阻值随风力的变化规律如图（b）所示，求：
①无风时，电流表的示数I；_______
②为了保证电路安全，该装置能够测量的最大水平风力F；_______
③为了该装置能够测量的最大水平风力增大1牛，则电源电压应更换为多少伏。_______
（2）小安也设计了一种测定水平方向风力的装置。其原理如图1所示：绝缘光滑轻弹簧的左端固定在O点，右端与中心有孔、表面竖直的金属迎风板相连，轻弹簧和迎风板一起套金属杆上；金属杆粗细均匀、电阻随长度均匀变化，水平放置，左端也固定在O点；电路中左端导线与金属杆的左端相连，右端导线连接在迎风板上并可随迎风板移动，R是定值电阻，M、N、X、Y为四个接线柱。
①在他的设计中，若要求在风力增大时，接入电路的电表的示数也随之而增大，则应该（ ）
A.在M、N之间接电流表，在X、Y之间连接导线
B.只在M、N之间接电流表
C.在X、Y之间接电压表，在M、N之间连接导线
D.只在X、Y之间接电压表
②为了准确测出水平风力的大小，小安先对选定的轻弹簧和金属杆进行了两项测量；
（ⅰ）如图（a）所示，利用测量的数据作出了原长为40cm的轻弹簧的长度L与所受压力F的关系图像。
（ⅱ）使用图（b）所示的电路，测量长度为50cm的金属杆的电阻。器材有：电源为6V且保持不变，电流表A（量程“0~0.6A”），电压表V（量程“0~3V”），滑动变阻器（“2A”）和（“2A”），选好器材后，小安在实验中正确操作，记录测量数据如上表。
根据测量数据可以知道：实验中选用的滑动变阻器是_______（选填“”或“”）；测出的金属杆的电阻是______；
（ⅲ）小安按图1进行组装时，用到上述轻弹簧、金属杆和（ⅱ）中的电源、电表、阻值为的定值电阻R。如果无风时，O点到迎风板的距离以及轻弹簧的长度均等于弹簧的原长，则该装置能够测量的最大水平风力是_______N。
（ⅳ）求：测量最大水平风力状态下，该装置电路的电功率P（需写计算过程）。_______
【答案】（1） ①. 0.15A ②. 3N ③. 5.5V
（2） ①. A ②. ③. 10 ④. 2 ⑤. 见解析
【解析】
【小问1详解】
[1]无风时，由图(b)知，与串联
总电阻
电流
[2]电路安全限制：电压表（测电压）量程，电流表量程。
当时
电路电流
小于0.6A，故以电压表量程为限。
此时两端电压
电阻
由图(b)知，对应风力。
[3]最大风力增大1N后，，由图(b)知。
此时电路电流仍以（电压表量程）为限，电流。
总电压
【小问2详解】
[1]风力增大时，弹簧压缩，金属杆接入电路的电阻减小：
A．M、N接电流表，X、Y接导线，金属杆与电流表串联，电阻减小→电流增大，符合要求，故A符合题意；
B．仅M、N接电流表，金属杆未接入电路，电流不变，故B不符合题意；
C．X、Y接电压表，M、N接导线，电压表测电源电压，示数不变，故C不符合题意；
D．仅X、Y接电压表，金属杆未接入电路，示数为0，故D不符合题意。
故选A。
[2][3]由表格数据，第1次实验中
滑动变阻器两端电压
电阻
故选用（20Ω）。
金属杆电阻
[4]无风时弹簧原长40cm，金属杆总长50cm
故弹簧最大压缩量为
由图(a)（弹簧长度与压力关系），原长40cm，压缩10cm后长度30cm，对应压。
[5]最大风力时，金属杆接入电阻：弹簧压缩10cm，接入长度10cm
电阻
电路总电阻
电流
超过电流表量程0.6A，故以电流表量程为限，实际电流
电功率
实验次数
1
2
3
4
5
A表示数I/A
0.2
0.3
0.4
0.5
0.6
V表示数U/V
2.0
3.0
4.0
5.0
6.0
