2025九年级物理上册第十三章简单电路热门考点整合应用习题课件新版苏科版（含答案）

这是一份2025九年级物理上册第十三章简单电路热门考点整合应用习题课件新版苏科版（含答案），共35页。

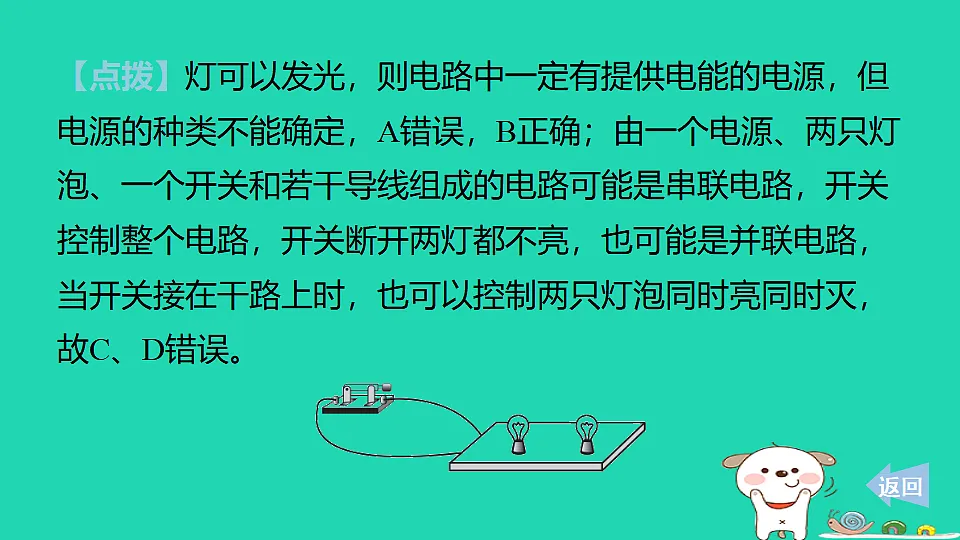

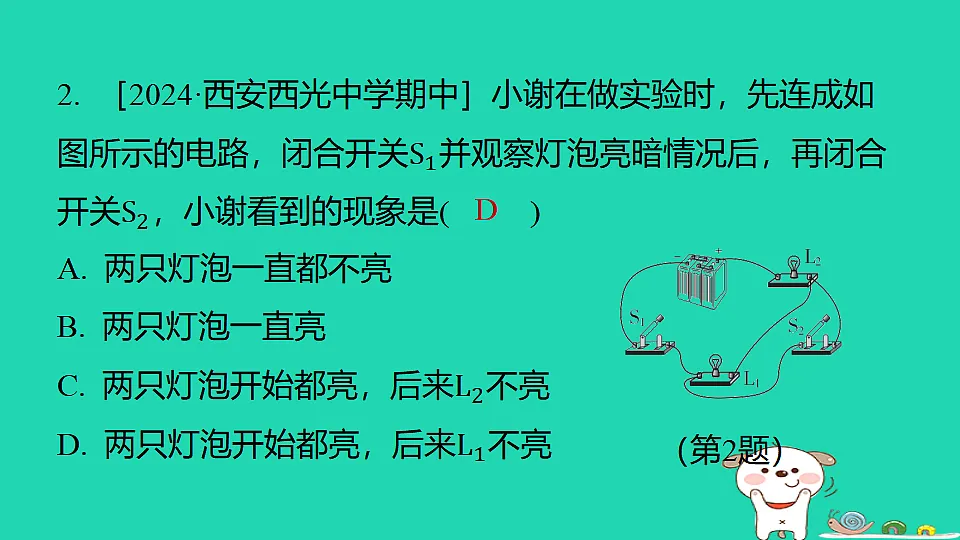

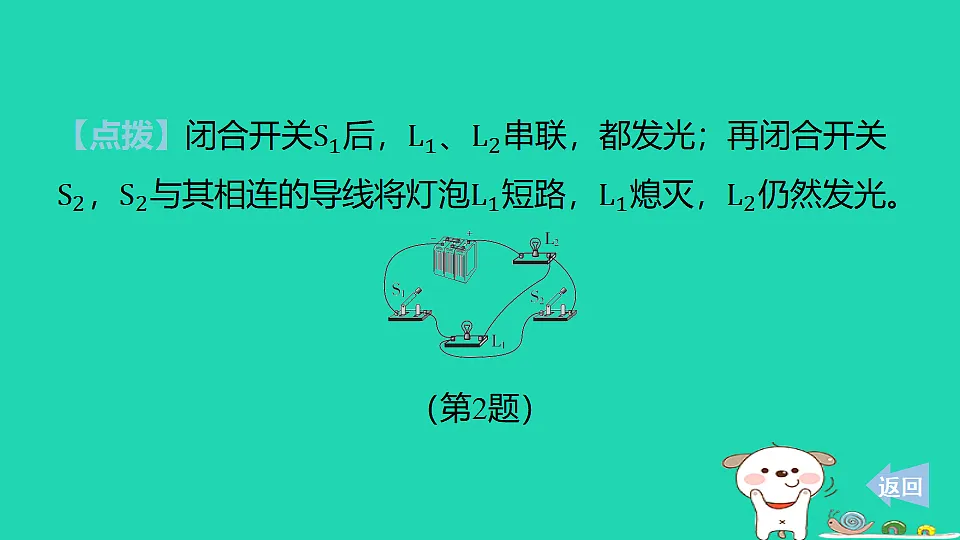

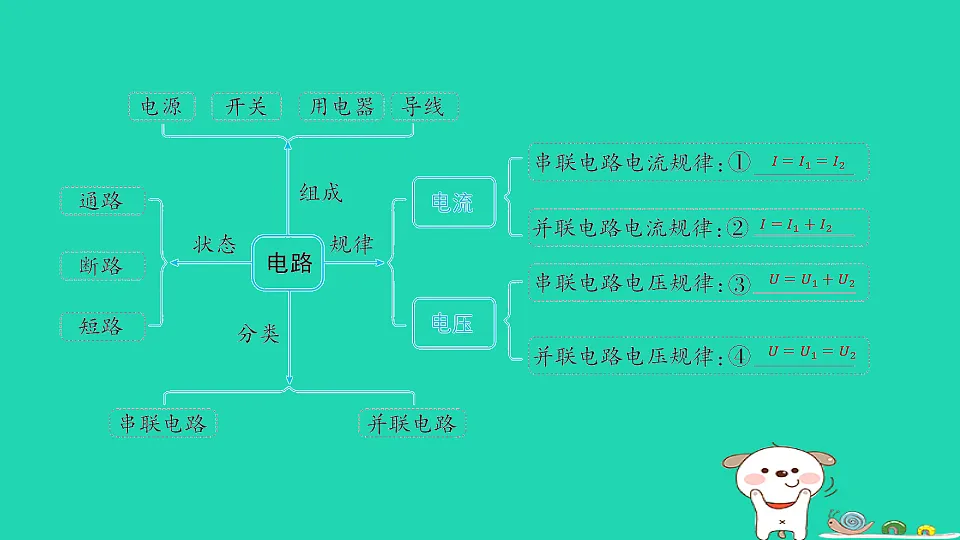

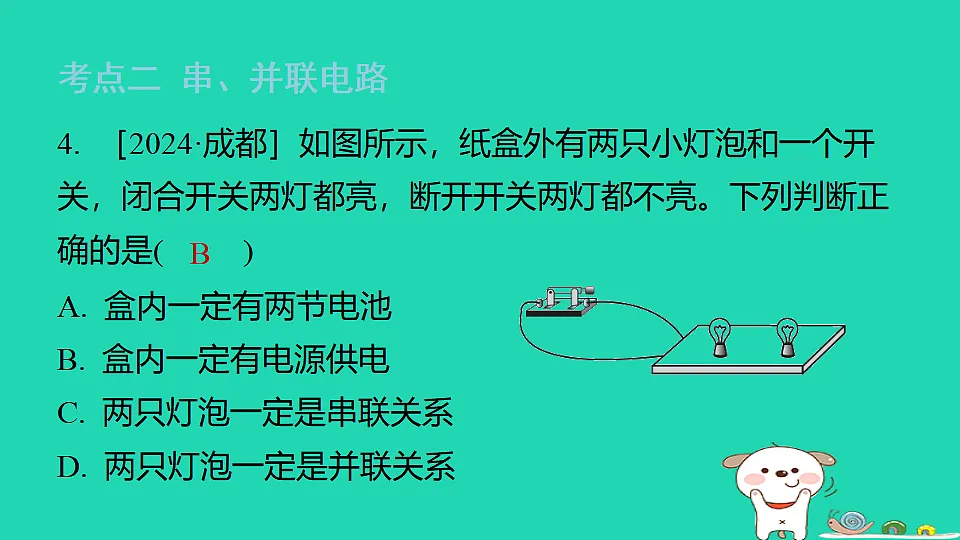

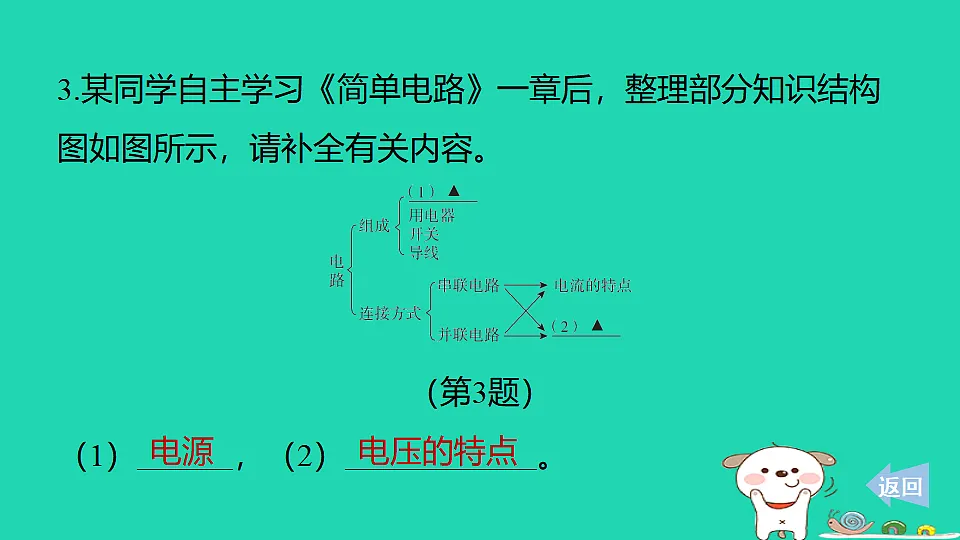

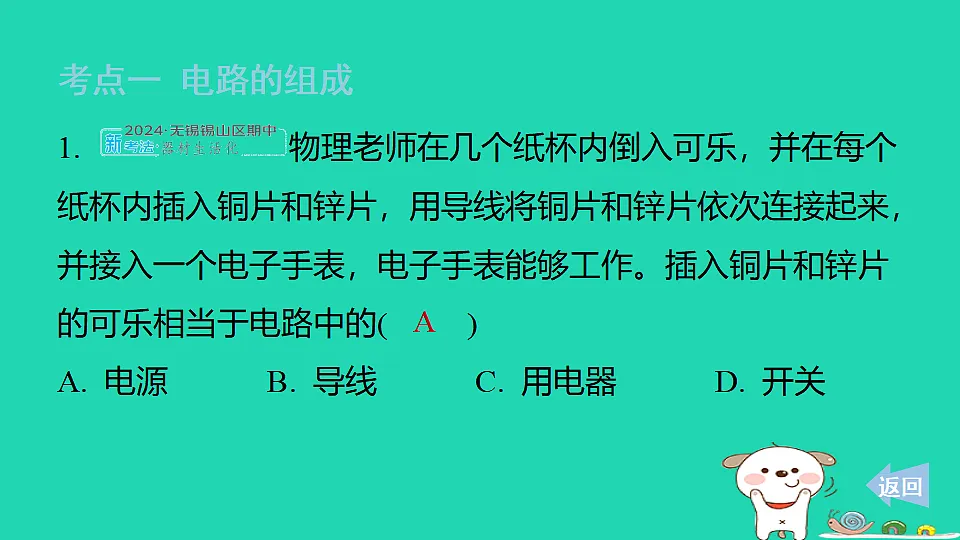

第十三章 简单电路全章热门考点整合应用    考点一 电路的组成1. 物理老师在几个纸杯内倒入可乐，并在每个纸杯内插入铜片和锌片，用导线将铜片和锌片依次连接起来，并接入一个电子手表，电子手表能够工作。插入铜片和锌片的可乐相当于电路中的( )AA. 电源B. 导线C. 用电器D. 开关 返回 D（第2题）  （第2题） 返回3.某同学自主学习《简单电路》一章后，整理部分知识结构图如图所示，请补全有关内容。（第3题）（1）______，（2）____________。电源电压的特点 返回考点二 串、并联电路4. ［2024·成都］如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是( )BA. 盒内一定有两节电池B. 盒内一定有电源供电C. 两只灯泡一定是串联关系D. 两只灯泡一定是并联关系【点拨】灯可以发光，则电路中一定有提供电能的电源，但电源的种类不能确定，A错误，B正确；由一个电源、两只灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开两灯都不亮，也可能是并联电路，当开关接在干路上时，也可以控制两只灯泡同时亮同时灭，故C、D错误。 返回 A. B. C. D. √   返回 （第6题）【解】如图所示。（第6题） 返回考点三 电流、电压及其测量（第7题）7. ［2025·深圳龙岗区期末］以下是小明自制“柠檬电池”的步骤。以下做法正确的是( ) （第7题）√ 返回（第8题） C  返回（第9题）  1   （第9题）  （第9题）  （第9题）   返回 （第10题）1.20.3 返回 串联 67.5  返回 （第12题）【解】如图所示。（第12题） 返回考点四 电路故障分析（第13题） D （第13题）  返回（第14题） B （第14题）   返回考点五 串、并联电路特点的探究15.［2024·南京秦淮区期中］在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路。（1）连接电路时，开关应______。断开（2）图甲中，闭合开关，会出现的电路故障是__________。电源短路（3）只改动一根导线，将图甲中的电路连接正确，在要改动的这根导线上打“×”，并用笔画线代替导线完成电路连接。【解】如图甲所示。（4）闭合开关，电流表指针如图乙所示，出现这种现象的可能原因是____________________________。电流表的正、负接线柱接反了（5）如图丙是同组的小明实验电路的一部分，通过灯泡  √     返回
