2025九年级物理上册第十三章简单电路综合素质评价试卷及答案（苏科版）

这是一份2025九年级物理上册第十三章简单电路综合素质评价试卷及答案（苏科版），共17页。

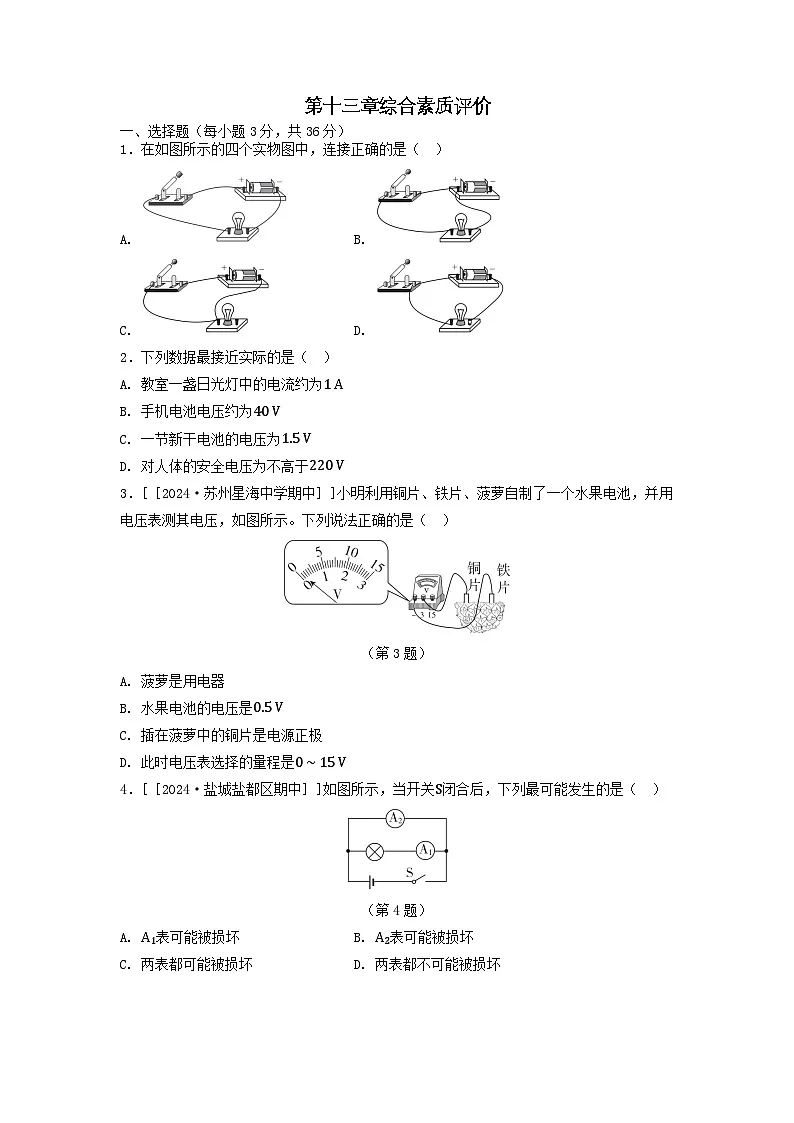

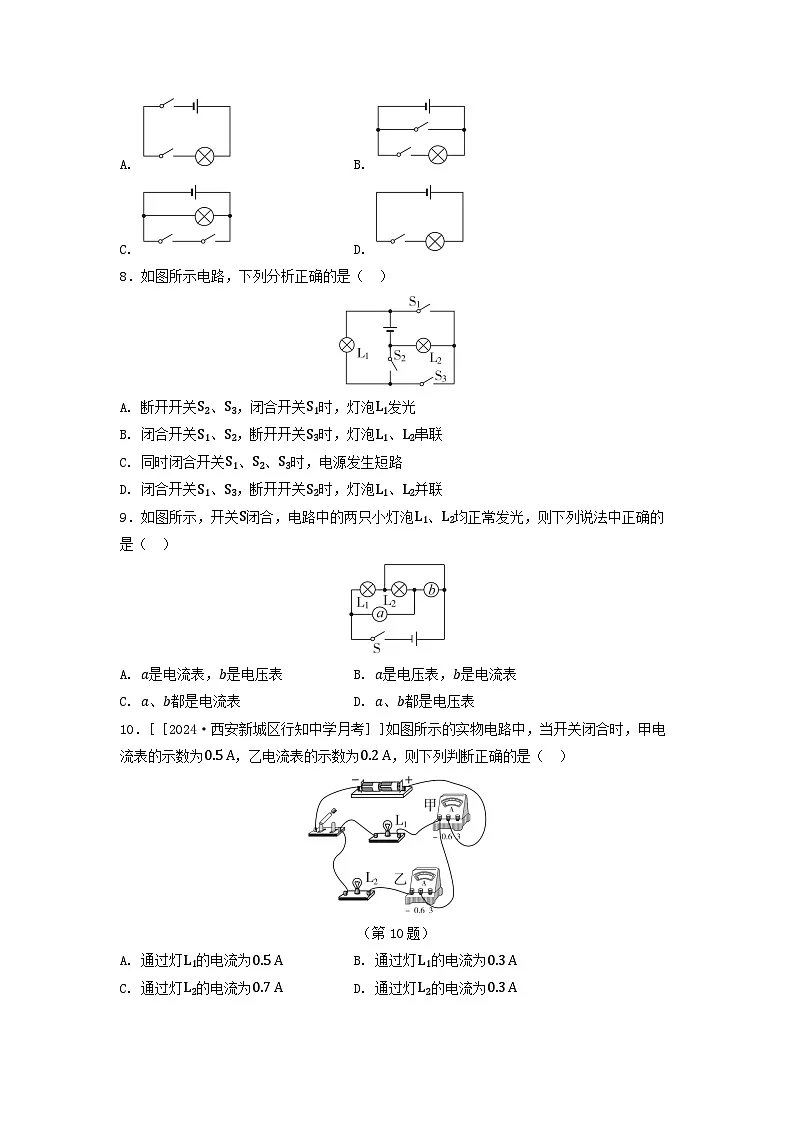

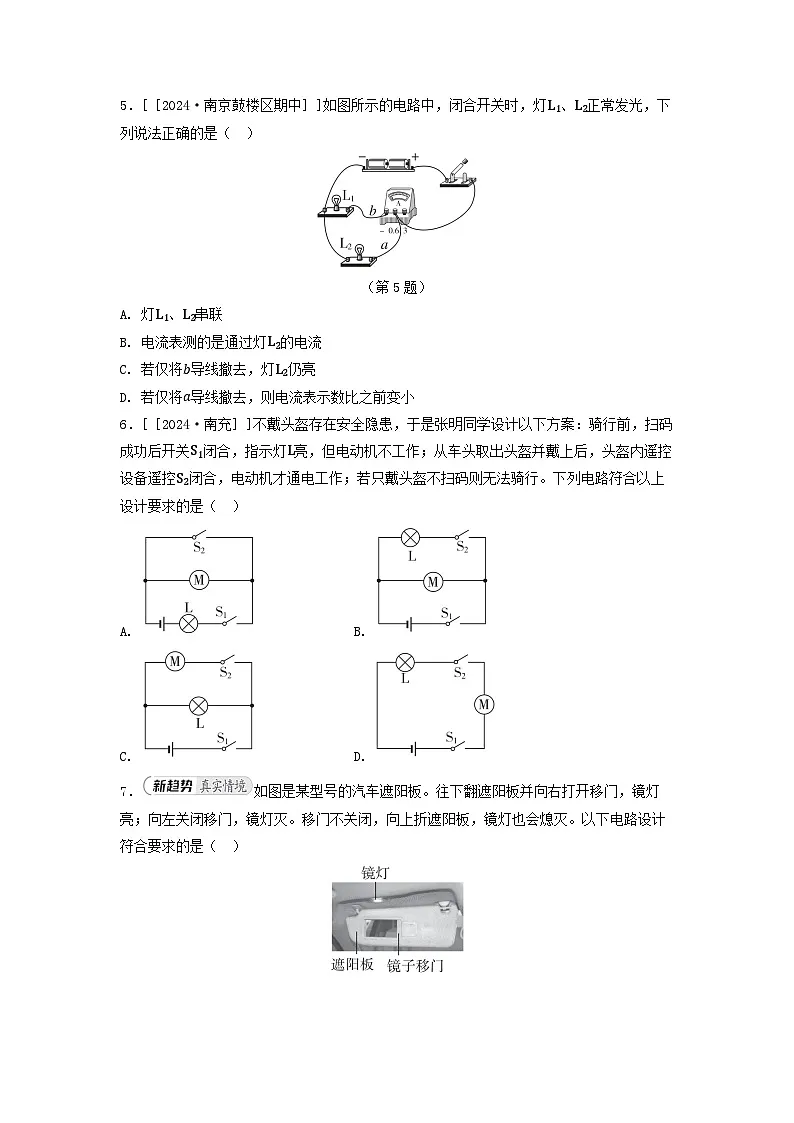

第十三章综合素质评价一、选择题（每小题3分，共36分）1．在如图所示的四个实物图中，连接正确的是（ ）A. B. C. D. 2．下列数据最接近实际的是（ ）A. 教室一盏日光灯中的电流约为1 AB. 手机电池电压约为40 VC. 一节新干电池的电压为1.5 VD. 对人体的安全电压为不高于220 V3．[［2024·苏州星海中学期中］]小明利用铜片、铁片、菠萝自制了一个水果电池，并用电压表测其电压，如图所示。下列说法正确的是（ ）（第3题）A. 菠萝是用电器B. 水果电池的电压是0.5 VC. 插在菠萝中的铜片是电源正极D. 此时电压表选择的量程是0∼15 V4．[［2024·盐城盐都区期中］]如图所示，当开关S闭合后，下列最可能发生的是（ ）（第4题）A. A1表可能被损坏B. A2表可能被损坏C. 两表都可能被损坏D. 两表都不可能被损坏5．[［2024·南京鼓楼区期中］]如图所示的电路中，闭合开关时，灯L1、L2正常发光，下列说法正确的是（ ）（第5题）A. 灯L1、L2串联B. 电流表测的是通过灯L2的电流C. 若仅将b导线撤去，灯L2仍亮D. 若仅将a导线撤去，则电流表示数比之前变小6．[［2024·南充］]不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）A. B. C. D. 7．如图是某型号的汽车遮阳板。往下翻遮阳板并向右打开移门，镜灯亮；向左关闭移门，镜灯灭。移门不关闭，向上折遮阳板，镜灯也会熄灭。以下电路设计符合要求的是（ ）A. B. C. D. 8．如图所示电路，下列分析正确的是（ ）A. 断开开关S2、S3，闭合开关S1时，灯泡L1发光B. 闭合开关S1、S2，断开开关S3时，灯泡L1、L2串联C. 同时闭合开关S1、S2、S3时，电源发生短路D. 闭合开关S1、S3，断开开关S2时，灯泡L1、L2并联9．如图所示，开关S闭合，电路中的两只小灯泡L1、L2均正常发光，则下列说法中正确的是（ ）A. a是电流表，b是电压表B. a是电压表，b是电流表C. a、b都是电流表D. a、b都是电压表10．[［2024·西安新城区行知中学月考］]如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（ ）（第10题）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A11．如图所示，电源电压是3 V，闭合开关，电压表的示数是1 V，则L2 两端的电压是（ ）（第11题）A. 1 VB. 3 VC. 2 VD. 4 V12．如图所示电路，电源电压为3 V，当开关S闭合时，只有一只灯泡发光，且电流表有示数，电压表示数为0。由此可以判断电路的故障可能是（ ）（第12题）A. 灯泡L1断路B. 灯泡L2断路C. 灯泡L1短路D. 灯泡L2短路二、填空题（每空1分，共16分）13．[［2024·江阴期中］]用汽车上的车载插座给手机充电时，手机电池相当于电路中的_ _ _ _ _ _ ，此时是将电能转化为_ _ 能储存在手机电池内部。汽车在转弯前，要打开转向灯，司机拨动转向杆，位于同侧的前后两个转向灯就会同时闪亮，转向杆相当于电路中的_ _ 。14．如图甲所示，小红用裸铜导线的一端将两只完好的灯泡的螺旋套捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触，导线与各处接触良好；如图乙所示，和甲不同的是下面的灯泡的尾部金属点与电池正极接触，上面的灯泡的尾部金属点与电池正极不接触；如图丙所示，两个灯泡的尾部金属点接触，再将裸铜导线分别连接两个灯泡的螺旋套，另一端分别与电池正极和负极接触；三个电路中灯泡规格一样，电池一样，对于甲、乙、丙三个电路中灯泡的发光情况作出判断：图甲_ _ _ _ ，图乙_ _ _ _ ，图丙_ _ _ _ （填写字母：A.两个灯泡都亮、B.只有一个灯泡亮、C.两个灯泡都不亮）。（第14题）15．[［2024·西安新城区期中］]如图是具有报警功能的文物展示台，由木板、弹簧、金属片A、B、C和报警电路组成。当把物品放在展示台上时，金属片A、C接通，电铃_ _ （填“通路”“短路”或“断路”），此时通过金属片的电流方向为_ _ _ _ _ _ _ _ _ _ _ _ _ _ （填“由A 到B”或“由B 到A”）；若把物品搬离展示台，金属片B在弹力作用下与金属片A、C分开，此时通过灯泡和电铃的电流_ _ （填“相等”或“不相等”）。（第15题）16．[［2024·西安长安区月考］]如图甲所示电路，闭合开关S，电压表V1的示数如图乙所示，电压表V2的示数如图丙所示，则灯L1两端的电压为_ _ V，灯L2两端的电压为_ _ V，电源的电压为_ _ _ _ V。（第16题）17．[［2024·盐城大丰区期中］]如图甲所示，当S接a,S1闭合时，电流表的示数如图乙所示，电路中_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （填“L1”“L2”或“L1和L2 都”）亮，电流表测通过灯_ _ _ _ _ _ 的电流，大小是_ _ A。当S接b,S1闭合时，电流表_ _ （填“能”或“不能”）测出电路中的电流。（第17题）三、解答题（共48分）18．[［2024·东台期中］]（3分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。（第18题）19．[［2024·苏州吴江区期中］]（3分）请在图中填入电源和电流表符号，使L1和L2组成并联电路。（第19题）20．（14分）小明和小华在进行串、并联电路的比较实验。a、b、c为其中三根导线的编号。（第20题）（1） 连接电路时，开关必须处于_ _ _ _ _ _ _ _ 状态。（2） 小明连接了如图所示的电路，如果闭合开关，两个灯泡将_ _ _ _ _ _ _ _ （填“都不发光”“都发光”或“只有一个发光”），原因是出现_ _ （填“断路”或“短路”）现象。（3） 若要灯泡L1、L2并联，可将图示电路中_ _ _ _ （填“a”或“b”）导线的一端从N接线柱改接到M接线柱上，并根据实物图，将正确电路图画在虚线框中。（4） 若要灯泡L1、L2串联，小明应去掉编号为_ _ _ _ 的导线。闭合开关，小华观察到L2比L1亮。他认为原因是L2比L1靠近电源正极。在不添加其他器材的情况下，判断小华想法是否正确，可采取的方法是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。21．[［2024·苏州工业园区期中］]（14分）小明做探究“串、并联电路电流及电压的特点”的实验。（1） 小明用图乙所示的电路探究并联电路中的电流特点。① 实验前，发现电流表指针的位置如图甲所示，应该_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。② 解决问题后闭合开关，电流表示数如图丙所示，为_ _ A。③ 小明想在图乙中只改动一根导线来测量通过L2的电流，请在该导线上画“×”，并用笔画线代替导线补画出正确的导线。④ 若闭合开关后两灯都发光，由于导线弯曲杂乱，一时无法确定电路是串联还是并联，请你写出一种简单可行的判断方法：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（2） 小明利用图丁探究串联电路中的电压特点。① 下列操作不正确的是_ _ _ _ 。A.连接电路时，开关S 处于断开状态B.连接电压表时，试触后再选择合适量程C.仅将电压表A 点连线转接至C 点，可以测量L2 两端电压② 测量灯泡L1两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡引起的，则发生故障的灯泡及故障类型是_ _ _ _ _ _ _ _ _ _ 。③ 测得UAB=1.1 V，UBC=1.4 V，UAC=2.5 V，为了使实验结论具有普遍性，接下来进行的操作是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。22．[［2024·咸阳秦都区月考］]（14分）如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均如图b所示。（1） 求L1和L2两端的电压。（2） 若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5 A，电流表A2的示数为1.3 A，求此时通过L1的电流和L2两端的电压。第十三章综合素质评价参考答案一、选择题（每小题3分，共36分）1．在如图所示的四个实物图中，连接正确的是（ ）A. B. C. D. 【答案】A2．下列数据最接近实际的是（ ）A. 教室一盏日光灯中的电流约为1 AB. 手机电池电压约为40 VC. 一节新干电池的电压为1.5 VD. 对人体的安全电压为不高于220 V【答案】C3．[［2024·苏州星海中学期中］]小明利用铜片、铁片、菠萝自制了一个水果电池，并用电压表测其电压，如图所示。下列说法正确的是（ ）（第3题）A. 菠萝是用电器B. 水果电池的电压是0.5 VC. 插在菠萝中的铜片是电源正极D. 此时电压表选择的量程是0∼15 V【答案】C4．[［2024·盐城盐都区期中］]如图所示，当开关S闭合后，下列最可能发生的是（ ）（第4题）A. A1表可能被损坏B. A2表可能被损坏C. 两表都可能被损坏D. 两表都不可能被损坏【答案】B5．[［2024·南京鼓楼区期中］]如图所示的电路中，闭合开关时，灯L1、L2正常发光，下列说法正确的是（ ）（第5题）A. 灯L1、L2串联B. 电流表测的是通过灯L2的电流C. 若仅将b导线撤去，灯L2仍亮D. 若仅将a导线撤去，则电流表示数比之前变小【答案】C【点拨】根据题图中每个灯有独立的电流路径知，两个灯并联，电流表测量通过灯L1的电流，根据并联电路中各支路互不影响，若仅将b导线撤去，灯L2仍亮；若仅将a导线撤去，灯L1继续发光，电流大小不变，则电流表示数不变。6．[［2024·南充］]不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）A. B. C. D. 【答案】C【点拨】骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作，从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明指示灯与电动机工作时互不影响，是并联的，若只戴头盔不扫码则无法骑行，故开关S1在干路中控制整个电路，开关S2与电动机在一条支路中。7．如图是某型号的汽车遮阳板。往下翻遮阳板并向右打开移门，镜灯亮；向左关闭移门，镜灯灭。移门不关闭，向上折遮阳板，镜灯也会熄灭。以下电路设计符合要求的是（ ）A. B. C. D. 【答案】A【点拨】遮阳板和移门相当于两个开关，根据题意可知，往下翻遮阳板并向右打开移门，镜灯亮；向左关闭移门，镜灯灭。移门不关闭，向上折遮阳板，镜灯也会熄灭，这说明两个开关只有同时闭合时，灯泡才能发光，则两个开关是串联的。8．如图所示电路，下列分析正确的是（ ）A. 断开开关S2、S3，闭合开关S1时，灯泡L1发光B. 闭合开关S1、S2，断开开关S3时，灯泡L1、L2串联C. 同时闭合开关S1、S2、S3时，电源发生短路D. 闭合开关S1、S3，断开开关S2时，灯泡L1、L2并联【答案】C【点拨】断开开关S2、S3，闭合开关S1时，电路为L2的简单电路，此时L1不发光，L2发光，故A错误；闭合开关S1、S2，断开开关S3时，灯泡L1和L2并联，故B错误；同时闭合开关S1、S2、S3时，电源发生短路，故C正确；闭合开关S1和S3，断开S2时，L1短路，不发光，L2可以发光，故D错误。9．如图所示，开关S闭合，电路中的两只小灯泡L1、L2均正常发光，则下列说法中正确的是（ ）A. a是电流表，b是电压表B. a是电压表，b是电流表C. a、b都是电流表D. a、b都是电压表【答案】A10．[［2024·西安新城区行知中学月考］]如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（ ）（第10题）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】B【点拨】当开关闭合时，灯L1与L2并联，甲电流表测干路中的电流，乙电流表测通过灯L2的电流。干路中的电流I=0.5 A，通过灯L2的电流I2=0.2 A，通过灯L1的电流I1=I-I2=0.5 A-0.2 A=0.3 A。11．如图所示，电源电压是3 V，闭合开关，电压表的示数是1 V，则L2 两端的电压是（ ）（第11题）A. 1 VB. 3 VC. 2 VD. 4 V【答案】C【点拨】L1、L2串联，电压表测灯泡L1两端的电压，即U1=1 V；电源电压U=3 V；则灯泡L2两端电压U2=U-U1=3 V-1 V=2 V。12．如图所示电路，电源电压为3 V，当开关S闭合时，只有一只灯泡发光，且电流表有示数，电压表示数为0。由此可以判断电路的故障可能是（ ）（第12题）A. 灯泡L1断路B. 灯泡L2断路C. 灯泡L1短路D. 灯泡L2短路【答案】C【点拨】该电路为串联电路，电压表测量的是L1两端的电压，电流表测量电路中的电流。只有一只灯泡发光，且电流表有示数，说明电路没有断路，即出现短路，电压表示数为0，说明可能是灯泡L1短路，此时电压表也被短路，导致电压表无示数。二、填空题（每空1分，共16分）13．[［2024·江阴期中］]用汽车上的车载插座给手机充电时，手机电池相当于电路中的_ _ _ _ _ _ ，此时是将电能转化为_ _ 能储存在手机电池内部。汽车在转弯前，要打开转向灯，司机拨动转向杆，位于同侧的前后两个转向灯就会同时闪亮，转向杆相当于电路中的_ _ 。【答案】用电器； 化学； 开关14．如图甲所示，小红用裸铜导线的一端将两只完好的灯泡的螺旋套捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触，导线与各处接触良好；如图乙所示，和甲不同的是下面的灯泡的尾部金属点与电池正极接触，上面的灯泡的尾部金属点与电池正极不接触；如图丙所示，两个灯泡的尾部金属点接触，再将裸铜导线分别连接两个灯泡的螺旋套，另一端分别与电池正极和负极接触；三个电路中灯泡规格一样，电池一样，对于甲、乙、丙三个电路中灯泡的发光情况作出判断：图甲_ _ _ _ ，图乙_ _ _ _ ，图丙_ _ _ _ （填写字母：A.两个灯泡都亮、B.只有一个灯泡亮、C.两个灯泡都不亮）。（第14题）【答案】A； B； A15．[［2024·西安新城区期中］]如图是具有报警功能的文物展示台，由木板、弹簧、金属片A、B、C和报警电路组成。当把物品放在展示台上时，金属片A、C接通，电铃_ _ （填“通路”“短路”或“断路”），此时通过金属片的电流方向为_ _ _ _ _ _ _ _ _ _ _ _ _ _ （填“由A 到B”或“由B 到A”）；若把物品搬离展示台，金属片B在弹力作用下与金属片A、C分开，此时通过灯泡和电铃的电流_ _ （填“相等”或“不相等”）。（第15题）【答案】短路； 由A到B； 相等【点拨】当把物品放在展示台上时，金属片A、C接通，电流不经过电铃，直接通过金属片A、C，所以电铃短路；在电源外部，电流总是从电源的正极出发，经过电路中的各个元件，最后回到电源的负极，所以此时流过金属片的电流方向为由A到B。当把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，灯泡和电铃串联，在串联电路中电流处处相等，所以此时通过灯泡和电铃的电流是相等的。16．[［2024·西安长安区月考］]如图甲所示电路，闭合开关S，电压表V1的示数如图乙所示，电压表V2的示数如图丙所示，则灯L1两端的电压为_ _ V，灯L2两端的电压为_ _ V，电源的电压为_ _ _ _ V。（第16题）【答案】3.6； 2.4； 6【点拨】L1、L2串联，电压表V1测量的是电源电压，V2测量的是灯L2两端的电压，故V1的示数大于V2的示数，所以V1用的是大量程，V2用的是小量程。V1的示数为6 V，即电源电压U=6 V，V2的示数为2.4 V，灯L2两端的电压U2=2.4 V，所以灯L1两端的电压U1=U-U2=6 V-2.4 V=3.6 V。17．[［2024·盐城大丰区期中］]如图甲所示，当S接a,S1闭合时，电流表的示数如图乙所示，电路中_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （填“L1”“L2”或“L1和L2 都”）亮，电流表测通过灯_ _ _ _ _ _ 的电流，大小是_ _ A。当S接b,S1闭合时，电流表_ _ （填“能”或“不能”）测出电路中的电流。（第17题）【答案】L1和L2都； L2； 0.2； 不能【点拨】当S接a,S1闭合时，电流从正极出发，分别经过L1、L2回到电源的负极，电流有两条路径，因此它们是并联的，L1和L2都亮；由于电流表与L2串联，因此电流表测量通过L2的电流，电流表选用小量程，分度值为0.02 A，示数为0.2 A。当S接b,S1闭合时，电流表短路，不能测出电路中的电流。三、解答题（共48分）18．[［2024·东台期中］]（3分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。（第18题）【解】如图所示。19．[［2024·苏州吴江区期中］]（3分）请在图中填入电源和电流表符号，使L1和L2组成并联电路。（第19题）【解】如图所示。20．（14分）小明和小华在进行串、并联电路的比较实验。a、b、c为其中三根导线的编号。（第20题）（1） 连接电路时，开关必须处于_ _ _ _ _ _ _ _ 状态。（2） 小明连接了如图所示的电路，如果闭合开关，两个灯泡将_ _ _ _ _ _ _ _ （填“都不发光”“都发光”或“只有一个发光”），原因是出现_ _ （填“断路”或“短路”）现象。（3） 若要灯泡L1、L2并联，可将图示电路中_ _ _ _ （填“a”或“b”）导线的一端从N接线柱改接到M接线柱上，并根据实物图，将正确电路图画在虚线框中。（4） 若要灯泡L1、L2串联，小明应去掉编号为_ _ _ _ 的导线。闭合开关，小华观察到L2比L1亮。他认为原因是L2比L1靠近电源正极。在不添加其他器材的情况下，判断小华想法是否正确，可采取的方法是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。【答案】（1） 【解】断开（2） 都不发光；短路（3） a；如图所示。（4） b；将两只灯泡交换位置，再比较亮度21．[［2024·苏州工业园区期中］]（14分）小明做探究“串、并联电路电流及电压的特点”的实验。（1） 小明用图乙所示的电路探究并联电路中的电流特点。① 实验前，发现电流表指针的位置如图甲所示，应该_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。② 解决问题后闭合开关，电流表示数如图丙所示，为_ _ A。③ 小明想在图乙中只改动一根导线来测量通过L2的电流，请在该导线上画“×”，并用笔画线代替导线补画出正确的导线。④ 若闭合开关后两灯都发光，由于导线弯曲杂乱，一时无法确定电路是串联还是并联，请你写出一种简单可行的判断方法：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（2） 小明利用图丁探究串联电路中的电压特点。① 下列操作不正确的是_ _ _ _ 。A.连接电路时，开关S 处于断开状态B.连接电压表时，试触后再选择合适量程C.仅将电压表A 点连线转接至C 点，可以测量L2 两端电压② 测量灯泡L1两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡引起的，则发生故障的灯泡及故障类型是_ _ _ _ _ _ _ _ _ _ 。③ 测得UAB=1.1 V，UBC=1.4 V，UAC=2.5 V，为了使实验结论具有普遍性，接下来进行的操作是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。【答案】① 【解】对电流表调零② 0.6③ 如图所示。④ 把其中一只灯泡从灯座中取下来，若观察到另一只灯泡仍发光，则两灯一定是并联；若观察到另一只灯泡熄灭，则两灯一定是串联（2） ① C② L2断路③ 更换不同规格的灯泡进行多次实验22．[［2024·咸阳秦都区月考］]（14分）如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均如图b所示。（1） 求L1和L2两端的电压。（2） 若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5 A，电流表A2的示数为1.3 A，求此时通过L1的电流和L2两端的电压。【答案】（1） 【解】L1、L2串联，电压表V1测电源电压，电压表V2测L1两端电压。串联电路总电压等于各部分电路两端电压之和，且两电压表指针位置相同，所以电压表V1使用的量程为0～15 V，示数为6 V，即电源电压U=6 V，电压表V2使用的量程为0～3 V，示数为1.2 V，即L1两端电压U1=1.2 V，L2两端电压U2=U-U1=6 V-1.2 V=4.8 V。（2） 图c所示电路，电源电压不变，L1、L2并联，电流表A1测通过L2的电流，即I2=0.5 A，电流表A2测干路电流，即I=1.3 A，所以通过L1的电流I1=I-I2=1.3 A-0.5 A=0.8 A。L2两端的电压等于电源电压，则L2两端的电压为6 V。
