2025年山东省中考物理第一轮复习专题复习专题16：电磁现象练习 （含答案+解析）

这是一份2025年山东省中考物理第一轮复习专题复习专题16：电磁现象练习 （含答案+解析），共25页。试卷主要包含了单选题，多选题，非选择题，实验探究题等内容，欢迎下载使用。

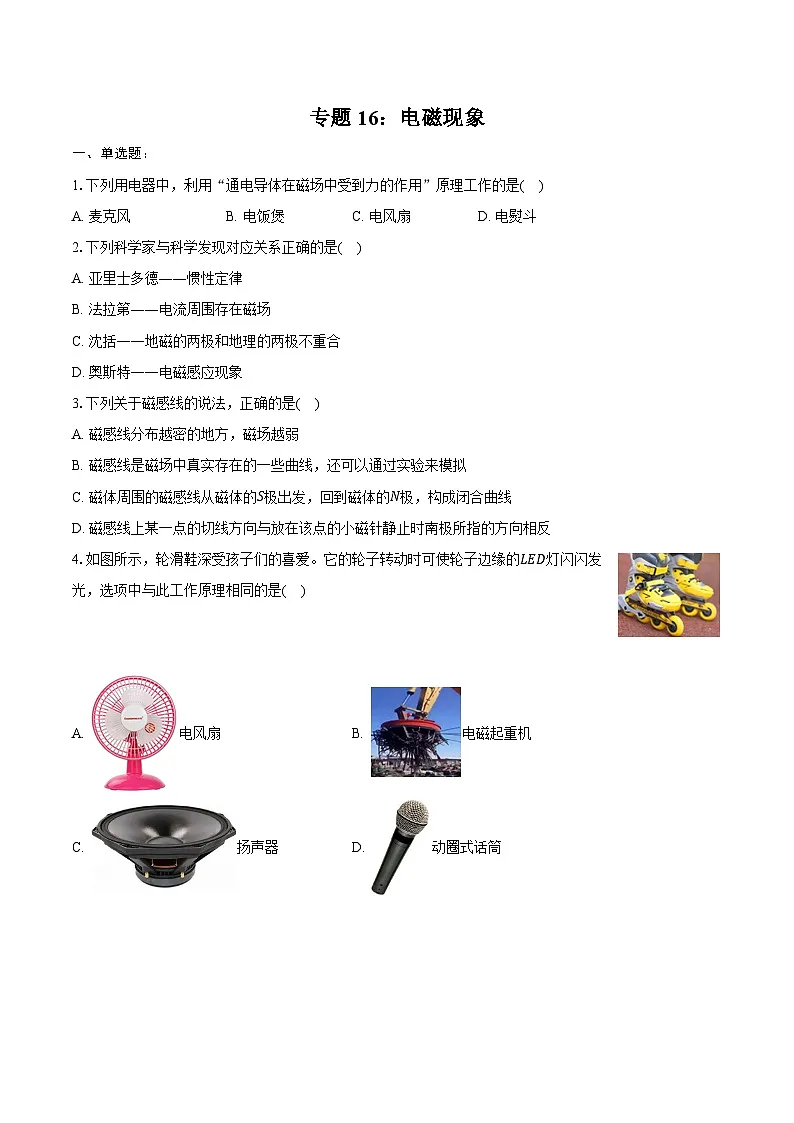

1.下列用电器中，利用“通电导体在磁场中受到力的作用”原理工作的是( )
A. 麦克风B. 电饭煲C. 电风扇D. 电熨斗
2.下列科学家与科学发现对应关系正确的是( )
A. 亚里士多德——惯性定律
B. 法拉第——电流周围存在磁场
C. 沈括——地磁的两极和地理的两极不重合
D. 奥斯特——电磁感应现象
3.下列关于磁感线的说法，正确的是( )
A. 磁感线分布越密的地方，磁场越弱
B. 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
C. 磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线
D. 磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
4.如图所示，轮滑鞋深受孩子们的喜爱。它的轮子转动时可使轮子边缘的LED灯闪闪发光，选项中与此工作原理相同的是( )
A. 电风扇B. 电磁起重机
C. 扬声器D. 动圈式话筒
5.关于如图所示四个实验的说法不正确的是( )
A. 图甲，说明通电导线的周围有磁场
B. 图乙，闭合开关后，小磁针N极将顺时针偏转
C. 图丙，反映的是电动机的工作原理
D. 图丁，说明通电螺线管的匝数越多，磁性越强
6.我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是( )
A. B.
C. D.
7.2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI−K(如图)充分展现了“中国智造”科技风采。UNI−K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其酷炫的转向灯也尽显奢华。关于UNI−K，下列判断正确的是( )
A. 车内的集成电路由超导材料制成B. 左右转向灯之间是并联连接的
C. 拍抖音时，景物通过摄像头成虚像D. 汽车的电动机利用了电磁感应原理

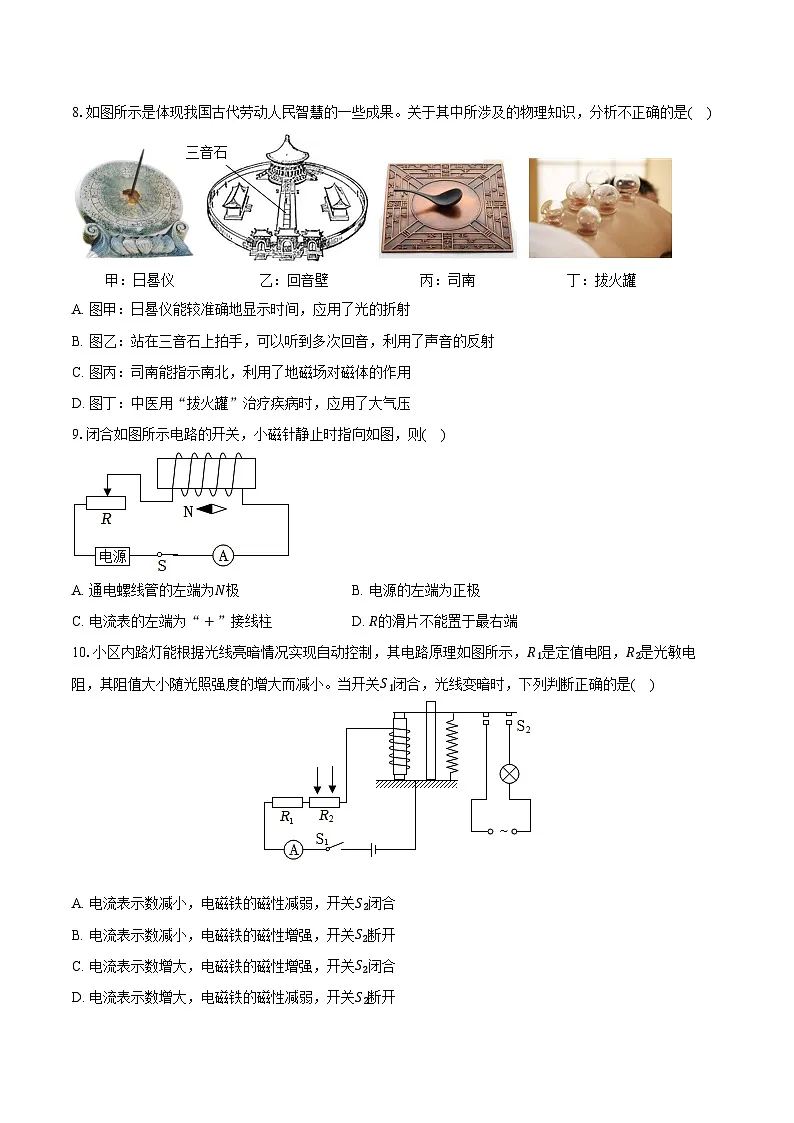

8.如图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知识，分析不正确的是( )
A. 图甲：日晷仪能较准确地显示时间，应用了光的折射
B. 图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射
C. 图丙：司南能指示南北，利用了地磁场对磁体的作用
D. 图丁：中医用“拔火罐”治疗疾病时，应用了大气压
9.闭合如图所示电路的开关，小磁针静止时指向如图，则( )
A. 通电螺线管的左端为N极B. 电源的左端为正极
C. 电流表的左端为“+”接线柱D. R的滑片不能置于最右端
10.小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小。当开关S1闭合，光线变暗时，下列判断正确的是( )
A. 电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B. 电流表示数减小，电磁铁的磁性增强，开关S2断开
C. 电流表示数增大，电磁铁的磁性增强，开关S2闭合
D. 电流表示数增大，电磁铁的磁性减弱，开关S2断开
11.如图所示，下列说法正确的是( )
A. 图甲中实验现象表明通电导体周围存在着磁场
B. 图乙中，闭合开关，当导体ab在磁场中沿竖直方向上下运动时，电流表指针会偏转
C. 图丙中，是发电机的工作原理图
D. 图丁中，动圈式扬声器(喇叭)的工作原理和乙图的实验原理相同
12.图甲是某物理兴趣小组设计的体感测温门，其内部工作电路可简化为图乙所示。R1是热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。通过测温门时，若人体温度正常，绿灯亮电铃不响；若人体温度高于37.3℃，绿灯不亮电铃响。下列说法正确的是( )
A. 测温门是通过感应人体发出的紫外线来测量温度的
B. 工作电路主要利用了电流的热效应
C. 人体温度越高，电流表的示数越小
D. A处是绿灯，B处是电铃
二、多选题：
13.图甲所示是一种自行车上的装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置上端的小轮转动，小轮带动内部的磁铁转动，灯泡便发光照明，图乙是其结构示意图。下列分析正确的是( )
A. 该装置是一种电动机B. 该装置将机械能转化为电能
C. 增大车轮转速灯泡亮度变大D. 车轮与小轮间应尽量光滑
14.2022年12月20日，世界技术难度最高、单机容量最大、装机规模第二大水电站金沙江白鹤滩水电站正式投产发电。下列四个装置中与发电机工作原理相同的是( )
A. B.
C. D.
15.人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启；阀门S2只能向泵室内侧开启。人工心脏泵工作时，以下说法正确的是( )
A. 线圈AB中应通入方向周期性改变的电流
B. 线圈AB中应通入方向不变的电流
C. 电流从线圈A端流入过程，血液流入泵室
D. 人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定
三、非选择题
16.下列物体：①玻璃棒；②铜片；③铁钉；④塑料尺；⑤铅笔芯；⑥食盐水，其中属于绝缘体的有______，能被磁化的有______(两空均选填序号)。
17.如图是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整。
①______；②______。
18.地磁场使地球生命免受宇宙射线的危害。有关地磁场形成的原因有很多假说，其中一种认为，在高温高压环境下，地核物质中的部分带电粒子向外逃逸到地幔层，并随着地球自转形成电流，从而产生磁场，如图所示，这种现象叫做______，形成磁场的带电粒子是______(选填“质子”或“电子”)。
19.如图所示，由通电螺线管的磁感线方向可知，电流表的上端为______接线柱；静止的小磁针的左端为______极。
20.公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图，“柢”即握柄，是磁体的______极，司南之所以能指向南北方向，是由于受到______的作用。
21.利用两种或两种以上能源的汽车称为混合动力型汽车，如图所示为“并联混合动力型汽车”的原理图，这种汽车在制动减速时，电动机的飞轮与汽车轮子摩擦，电动机作为发电机使用，把动能转化成了______能，实现了对电池的充电，混合动力型汽车节约了汽油，减少了尾气排放，是节约能源的一种可行的办法。
22.请你帮助小强将学习笔记补充完整。
(1)使用试电笔时，手应该触碰______(选填“笔尖”或“笔尾”)金属体。
(2)控制用电器的开关应连接在______(选填“火线”或“零线”)与用电器之间。
(3)如图所示是电动机的工作原理，闭合开关后金属棒ab向左运动。要使金属棒向右运动，可行的方法是______(写出一种方法即可)。
23.如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是______极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的______(选填“发电机”或“电动机”)，若只将电源的正负极互换，则线圈转动方向会与原来的转动方向______(选填“相同”或“相反”)。
24.将通电螺线管和条形磁铁如图放置，开关闭合时，请在左侧小虚线框内标明通电螺线管左端的磁极，在中间大虚线框内画出磁感线的分布情况(三条即可)。
25.如图所示，在竖直固定的玻璃板右侧放置一电磁铁，接通电源后，电磁铁可将铁块A吸附在玻璃板上保持静止。
(1)画出铁块A受到摩擦力F的示意图(力的作用点图中已标出)；
(2)用“N”“S”标出电磁铁右端的极性。
26.如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为N极，靠近条形磁铁放置。请根据图中所示情况：
(1)将电源“+”“−”极填入括号中；
(2)在已画出的磁感线上用箭头标出其方向；
(3)画出条形磁铁所受摩擦力的示意图。
27.如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。
五、实验探究题：本大题共5小题，共30分。
28.小明捡到一块废弃的正方体磁铁，为了探测其磁极性，他将相邻的三面分别用A、B、C标记，然后放在透明的塑料袋里，用细线悬挂起来。第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南。
根据以上操作，请你帮助小明推断：
①A、B、C三面中，______是磁极所在面；
②该面对应的磁极性是______极；
③为了进一步判断其磁极性，让图丙所示的通电螺线管P端靠近上述磁极面，它们之间将相互______。
29.电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。
(1)如图1所示，小雨利用干电池、导线和小磁针进行实验。
①通电后小磁针发生偏转，断电后小磁针复位。实验表明______。
②若把图甲中的小磁针换成直导线并通电。推测：两条通电导线之间______(填“有”或“没有”)相互作用力，依据是______(填字母)。
A.电磁感应现象
B.磁场对电流的作用
(2)小雨又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向及铁屑的排列情况，如图2所示。实验结果表明：通电螺线管外部的磁场与______的磁场一样。
(3)在螺线管中插入软铁棒，制成电磁铁。下列设备中没有用到电磁铁的是______(填字母)。
A.大型发电机
B.电磁起重机
C.电炉
30.学习了电磁感应现象后，小雨同学还想进一步探究感应电流的大小与哪些因素有关。他使用的装置如图所示：铁块E、F上绕有导线并与开关、滑动变阻器、电源、灯泡组成电路。线框abcd与灵敏电流计G相连。(线框abcd在铁块E、F上方，实验过程中线框不扭转)
【猜想与假设】
小雨做出了如下猜想：
A.感应电流的大小与磁场的强弱有关；
B.感应电流的大小与导体切割磁感线的速度有关。
【设计与进行实验】
(1)小雨探究猜想A的设计思路如下：改变电磁铁的______进行多次实验，每次实验保持线框沿竖直向下穿过电磁铁磁场的速度相等，观察并记录每次实验中灵敏电流计G指针偏转的格数。
(2)要探究猜想B，实验时应保持电磁铁______不变，改变线框切割磁感线的速度进行多次实验，分别记下每次实验中灵敏电流计指针偏转的格数，实验数据记录如表所示。
【分析论证】
(3)分析表格数据可得出的结论是：其他条件都相同时，______，闭合电路中产生的感应电流越大。
【交流评估】
(4)实验中用电磁铁代替永磁体的好处是：______。
(5)按照小雨的设计思路探究猜想A，实验时在操作上存在的困难是：______。
31.在“探究通电螺线管外部磁场的方向”的实验中；
(1)如图甲所示，开关断开时小磁针指向南北，是因为受到了_______的作用；开关闭合后，小磁针N极(小磁针黑色端为N极)转向纸外，说明了_______；
(2)根据图甲中小磁针静止时的指向可以判断图乙中的小磁针N极的转动情况是_______(选填“转向纸内”“转向纸外”或“保持不动”)；通电导线产生的磁场的方向与电流的方向_______(选填“有关”或“无关”)；
(3)条形磁体周围的小磁针的指向如图丙所示，现把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丁所示，说明通电螺线管周围的磁场跟_______的磁场相似；电源的左端是电源的_______(选填“正极”或“负极”)；
(4)下列做法中，能使图丁中的通电螺线管磁性增强的是________。(只填字母序号)
A.增加螺线管的匝数
B.增大通过螺线管的电流
C.将一铜芯插入螺线管中
D.将没有磁性的铁芯插入螺线管中
32.如图甲所示，小昊在探究“怎样产生感应电流”的实验中，用导线将导体棒ab、灵敏电流计、开关连接。小昊的操作和实验现象记录如表所示，分析可知：
(1)灵敏电流计的指针偏转时，_________相当于电源。
(2)______电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。
(3)比较3、4次实验，说明感应电流的___________________。
(4)同学小林又用细线将一个闭合的轻质铝环悬挂起来，用条形磁铁靠近轻质铝环，如图乙所示。他发现铝环产生了运动，运动方向和条形磁铁的运动方向相同，这说明铝环中产生了______，与条形磁铁发生了相互作用。
答案和解析
1.【答案】C
【解析】解：A、麦克风是利用电磁感应原理制成的，故A错误；
B、电饭煲是利用电流的热效应的原理制成的，故B错误；
C、电风扇的核心部件是电动机，它是利用通电导线在磁场中受力的作用的原理制成的，故C正确；
D、电熨斗是利用电流的热效应的原理制成的，故D错误。
故选：C。
通电导体在磁场中会受到力的作用，即通电能动，利用该原理可制成电动机。
磁场对通电导体有力的作用，人类根据这一原理制造了电动机，而电动机在生活中应用广泛。
2.【答案】C
【解析】解：A、牛顿概括了伽利略等人的研究成果总结出牛顿第一定律，即惯性定律，故A错误；
B、奥斯特通过实验发现了电流周围存在磁场，故B错误；
C、沈括发现了地磁的两极和地理的两极不重合，存在一个角度叫磁偏角，故C正确；
D、法拉第发现了电磁感应现象，故D错误。
故选：C。
根据对物理规律及科学家主要贡献的掌握分析答题。
此题考查的是我们对物理学史的掌握，多了解科学家及其成就，可以提高我们学习物理的兴趣。
3.【答案】D
【解析】解：A、磁感线分布越密的地方，其磁场越强，故A错误；
B、磁感线不是真实存在的，而是一些假想的线，故B错误。
C、在磁体的外部，磁感线从磁体的北极出来，回到南极；在磁体的内部，磁感线是从S极回到N极，故C错误；
D、磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向一致，与南极所指的方向相反，故D正确。
故选：D。
磁感线是为了描述磁场而引入的线，不是实际存在的。磁感线的方向代表磁场的方向，磁感线的疏密程度代表了磁场的强弱。在磁体外部，磁感线从磁体的北极出来，回到南极。要记住几个方向：磁感线的方向、磁场的方向、磁针静止时北极的指向、磁针北极的受力方向一致。
此题主要考查了对磁感线的理解。要知道磁感线是假想的线，不是真实存在的。在磁体外部从北极出来回到南极。
4.【答案】D
【解析】解：轮滑鞋的轮子转动时可使轮子边缘的LED灯闪闪发光，转动产生电，是利用电磁感应原理来工作的。
A、电风扇中的电动机是利用通电导体在磁场中受力转动的原理来工作的，故A不符合题意；
B、电磁起重机是利用电流的磁效应来工作的，故B不符合题意；
C、扬声器和电动机的原理相同，是利用通电导体在磁场中受力转动的原理来工作的，故C不符合题意；
D、动圈式话筒是利用电磁感应原理来工作的，故D符合题意。
故选：D。
闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理制成的。
本题考查的是电磁感应现象、电流的磁效应、通电导体在磁场中受力作用；知道发电机、电动机、电磁起重机等的基本原理。
5.【答案】C
【解析】解：A、该图验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故A正确；
B、由安培定则可知，螺线管的左端为S极，右端为N极，根据同名磁极相互排斥、异名磁极相互吸引知，闭合开关后，小磁针N极顺时针偏转，故B正确；
C、该图没有电源，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，是发电机的原理图，不是电动机的原理图，故C错误；
D、图丁中，两个螺线管串联接入电路中，控制了电流相等，线圈的匝数不同，通电螺线管的匝数越多，磁性越强，故D正确。
故选：C。
(1)奥斯特实验说明了通电导体周围存在磁场；
(2)根据安培定则判定螺线管的N、S极，再根据磁极间的相互作用规律判断小磁针的转动方向；
(3)电动机是利用通电导体在磁场中受力运动的原理制成的，工作时将电能转化为机械能；发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能；
(4)通电螺线管磁性的大小与电流大小、线圈的匝数有关。
电与磁这一章的书中重点实验装置图要掌握好，记清实验名称和说明的原理及生活中的应用。
6.【答案】C
【解析】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、图A是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B、图B是探究电磁铁磁性强弱与线圈匝数的关系，故B不符合题意；
C、图C有电源，通电导体在磁场中受力运动，是电动机原理，故C符合题意；
D、图D没有电源，是探究电磁感应现象的实验，故D不符合题意。
故选：C。
根据通电导体在磁场中受到磁场力的作用分析解答。
对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
7.【答案】B
【解析】解：A、导电性能介于导体与绝缘体之间的叫半导体，车内的集成电路由半导体材料制成，故A错误；
B、左右转向灯，在一个损坏后另一个仍然可以工作，互不影响，所以是并联的，故B正确；
C、拍抖音时，景物通过摄像头成像，摄像头是一个凸透镜，成倒立、缩小的实像，故C错误；
D、电动机是根据通电导体在磁场中受到力的作用而转动的原理工作的，故D错误。
故选：B。
(1)导电性能介于导体与绝缘体之间的叫半导体，芯片主要是由半导体材料制成的；
(2)串联电路中各用电器相互影响；并联电路中各用电器互不影响；
(3)凸透镜成像的三种情况之一：u>2f时，凸透镜成倒立缩小的实像，应用于照相机和摄像头；
(4)电动机是根据通电导体在磁场中受到力的作用而转动的原理工作的。
本题通过长安智能化汽车UNI−K为例，考查了学生对电动机的工作原理、凸透镜成像、半导体以及家庭电路中各用电器的连接方式，是一道综合性题目。
8.【答案】A
【解析】解：A、日晷仪能较准确地显示时间，应用了光的直线传播原理，故A错误；
B、站在三音石上拍手，可以听到多次回音，利用了声音的反射，故B正确；
C、司南能指示南北，利用了地磁场对磁体的作用，故C正确；
D、中医用“拔火罐”治疗疾病时，应用了大气压，故D正确。
故选：A。
(1)日晷仪能较准确地显示时间，利用了光的直线传播原理。
(2)回声是声的反射现象。
(3)地球周围存在地磁场。
(4)空气受重力的作用，空气又有流动性，因此向各个方向都有压强。
本题考查了地磁场、回声、大气压强和声的反射，属于基础题。
9.【答案】C
【解析】解：AB、已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的左端为S极、右端为N极；根据安培定则可知，电流从螺线管的右端流入、左端流出，所以电源左端为负极，右端为正极，故AB错误；
C、电流从电流表的正接线柱流入、负接线柱流出，所以电流表的左端为“+”接线柱，故C正确；
D、R的滑片置于最右端时，滑动变阻器接入电路的电阻最大，电路中电流最小，不会对电路安全有影响，故D错误。
故选：C。
(1)根据磁极间的相互作用确定通电螺线管的磁极，根据安培定则判断电源的正负极。
(2)电流从电流表的正接线柱流入、负接线柱流出，据此分析电流表的接法；
(3)根据滑动变阻器的使用方法分析。
本题考查通电螺线管的极性、磁极间的相互作用规律、电流表和滑动变阻器的使用，要知道安培定则不但可以判出螺线管的磁极，也能根据磁极判出电流方向。
10.【答案】A
【解析】解：当开关S1闭合，光线变暗时，光照强度变弱，光敏电阻的电阻变大，控制电路中的总电阻变大，电路中的电流变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触点向下运动，开关S2闭合，故A正确，BCD错误。
故选：A。
根据光敏电阻的特点和电磁继电器的原理进行分析。
会根据欧姆定律和电磁继电器的原理分析光敏控制电路。
11.【答案】A
【解析】【分析】
图中所示的四个实验，是电与磁这一单元最典型的四个实验，它们各自的特点不同，代表了不同的含义，学习中我们应该加以重点区分才行。
【解答】
A、图甲是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故A正确；
B、图乙中，闭合开关，当导体ab在磁场中沿竖直方向上下运动时，没有切割磁感线，所以不会产生感应电流，故B错误；
C、图丙中有电源，是演示磁场对电流作用的实验装置，是电动机的原理，故C错误；
D、扬声器工作时把电信号转换成声信号，电能转化成机械能，其原理是通电导体在磁场中受力而运动，乙图是电磁感应现象，它们的实验原理不同，故D错误。
故选：A。
12.【答案】D
【解析】解：A、测温门是通过感应人体发出的红外线来测量温度的，不是紫外线，故A错误；
B、由图可知，工作电路主要利用了电流的磁效应，故B错误；
C、人体温度越高，热敏电阻R1的阻值越小，电路中的总阻值越小，电源电压不变，根据欧姆定律可知，电路中的电流越大，即电流表的示数越大，故C错误；
D、人体温度越高，热敏电阻R1的阻值越小，电路中的电流越大，电磁铁磁性就会越强，将衔铁吸下，B接入电路中，此时绿灯不亮，电铃响，因所以B处是电铃，A处是绿灯，D正确。
故选：D。
(1)测温门是通过感应人体发出的红外线测量体温；
(2)工作电路主要利用了电流的磁效应；
(3)体温越高，由表中数据可知热敏电阻大小的变化，根据串联电路电阻规律和欧姆定律分析电流表的示数变化；
(4)根据人体温度变化，热敏电阻R1的阻值变化，电流的变化分析解答。
本题结合当前实际考查红外线、磁效应、串联电路的规律及欧姆定律的运用，关键是从题中获取有用的信息，属于常考题。
13.【答案】BC
【解析】解：“摩电灯”依靠自行车车轮的转动带动摩电灯上端的小轮转动，就能使前端的照明灯发光，这说明电路中产生了电流，这是电磁感应现象，是发电机的工作原理，在该过程中，机械能转化为电能；增大车轮转速，线圈切割磁感线速度变大，感应电流变大，灯泡亮度变大；由于自行车车轮的转动带动该装置上端的小轮转动，所以车轮与小轮间不能光滑；故BC正确。
故选：BC。
闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫电磁感应现象。感应电流的大小与导体切割磁感线的速度、磁场的强弱有关。
本题考查了电磁感应现象和能量的转化，属于基础题。
14.【答案】BC
【解析】解：A、该装置是利用电流的磁效应研究电磁铁磁性强弱的影响因素，与发电机工作原理不同，故A错误；
B、该装置中没有电源，通过线圈的切割磁感线运动，小灯泡能发光，说明有电流产生，由此可知它与发电机的工作原理相同，故B正确；
C、该装置中没有电源，是探究电磁感应现象的实验，说明了闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，它与发电机的工作原理相同，故C正确；
D、该实验为奥斯特实验，说明了通电导体周围存在磁场，与发电机工作原理不同，故D错误。
故选：BC。
题目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择。
本题考查了电流的磁效应、影响电磁铁磁性强弱的因素以及发电机的工作原理，均为电学中的基础内容，应重点掌握。
15.【答案】AC
【解析】解：
AB.线圈AB中若通入直流电，根据图结合题意可知，活塞只能向一个方向移动，完不成泵血任务，因此要使该装置能维持人体血液循环，线圈间所接电源应为交流电，即：活塞可以左右移动，血液既能流回心脏也能从心脏输出去。故A正确、B错误；
C.电流从线圈A端流入过程中，根据安培定则，螺线管左端为S极，此时异名磁极相互吸引，活塞左移，S1关闭，S2打开，血液从S2流入；故C正确；
D.图中的线圈移动快慢与交流电的频率有关，交流电电流方向改变的快慢影响跳动次数，与电流大小无关，故D错误。
故选：AC。
(1)人工心脏泵在工作的过程中，活塞需要来回移动，所以其电流是变化的；
(2)根据安培定则判定血液的流向；
(3)线圈移动的快慢与电流的频率有关，与电流大小无关。
本题为物理知识在生产生活中的应用题，题目中给出了必要的信息，应注意提取有用信息并结合相关物理知识求解。
16.【答案】①④ ③
【解析】解：在①玻璃棒；②铜片；③铁钉；④塑料尺；⑤铅笔芯；⑥食盐水中，①玻璃棒、④塑料尺都不容易导电，属于绝缘体；③铁钉能被磁化，获得磁性。
故答案为：①④；③。
(1)容易导电的物体是导体，不容易导电的物体是绝缘体；
(2)物体能够吸引铁钴镍等物质的性质叫磁性，具有磁性的物体叫磁体。
本题考查了导体和绝缘体的判断、磁化的定义，了解导体和绝缘体的定义，平时要做到正确区分，科学选择使用。
17.【答案】奥斯特 电磁感应
【解析】解：奥斯特最早发现电流的周围存在磁场，揭示了电流的磁效应；
法拉第发现了电磁感应现象，并发明了第一台发电机。
故答案为：奥斯特；电磁感应。
(1)奥斯特是第一个发现电流磁效应的科学家；
(2)法拉第发现了电磁感应现象。
本题考查物理发展史的相关事件，属于基础题。
18.【答案】电流的磁效应 电子
【解析】解：(1)地球自转形成电流，从而产生磁场，其实质就是电生磁，即电流的磁效应。
(2)自由电子定向移动形成电流，因此形成磁场的带电粒子是电子。
19.【答案】正 N
【解析】解：由图可知，磁感线是从螺线管的左侧回到螺线管的右侧，则螺线管的左侧为N极，右侧为S极，根据异名磁极相互吸引可知，小磁针的左端为N极，右端为S极；
根据安培定则可知，电流从螺线管的左端流入，右端流出，电流表在接入电路中时，电流从电流表的正接线柱流入，从负接线柱流出，所以电流表的上端为正接线柱。
故答案为：正；N。
在磁体的外部，磁感线是从磁体的N极出来回到S极的，据此判定螺线管的极性；根据磁极间的相互作用规律判定小磁针的极性；根据安培定则判定电流的方向，根据电流表的使用方法判定电流表的正负接线柱。
本题考查了磁极间的相互作用规律、安培定则的简单应用，安培定则不但可以由电流方向和线圈绕向判断磁极，也可根据磁极和线圈的绕向判断电流方向。
20.【答案】S(或南) 地磁场
【解析】解：“柢”指南是由于受到地磁场的作用，“柢”指向地理的南极，即地磁北极，由异名磁极相互吸引可知，“柢”是磁体的S(或南)极。
故答案为：S(或南)；地磁场。
地球本身是个大磁体，地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，磁体指南北就是因为受到地磁场的作用。
本题是考查地磁场的题目，地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，是对基础知识的考查。
21.【答案】电
【解析】解：混合动力型汽车制动时，由于要克服摩擦做功，所以汽车的一部分动能转化为内能，而另一部分动能通过发电机转化为电能。
故答案为：电。
混合动力型汽车在制动时，汽车的动能一部分转化为内能；电动机作为发电机使用，把汽车的一部分动能转化为电能；
此题主要考查学生对能量转化的理解和掌握，属于基础性题目。
22.【答案】笔尾 火线 将磁体的N、S极对调
【解析】解：(1)使用试电笔时，手应该触碰笔尾金属体，一定不能触碰笔尖金属体。
(2)在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装接在火线与所控制的用电器之间。
(3)导体运动的方向与磁场方向和电流方向有关，要使金属棒反方向运动，可以将磁体的N、S极对调或将电源的正、负极对调，注意不可同时将磁体的N、S极和电源的正、负极对调。
故答案为：(1)笔尾；(2)火线；(3)将磁体的N、S极对调。
(1)使用试电笔时，手必须接触笔尾金属体，不能接触笔尖金属体。
(2)家庭电路的开关必须接在火线与所控制的用电器之间。
(3)磁场对通电导体作用力的方向与磁场方向和电流方向有关，当变化其中一个方向时，受力方向变化，两个方向同时改变，受力方向不变。
知道试电笔的使用方法；知道家庭电路中开关的正确接法。
23.【答案】N 电动机 相同
【解析】解：由图可知，电流是从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端是N极；
闭合开关，用手轻推一下线圈，通电的线圈在磁场中由于受到磁力的作用会持续转动，这就是简易的电动机的原理；
若只将电源的正负极互换，则电流的方向发生改变，磁极的方向也发生了改变，则受到的磁场力的方向不改变，线圈转动方向会与原来的转动方向相同。
根据安培定则判定电磁铁的极性；通电导体在磁场中受到力的作用；通电导体在磁场中受力的方向与电流方向和磁场的方向有关。
本题考查了简易电动机的原理、安培定则的应用，是一道基础实验题。
24.【答案】解：开关闭合时，根据电流的流向，利用安培定则可知，通电螺线管的右端为N极，左端为S极，在磁体的外部，磁感线是从磁体的N极出来回到磁体的S极的，如图所示：

【解析】根据安培定则判定通电螺线管的极性；在磁体的外部，磁感线是从磁体的N极出来回到磁体的S极的。
本题考查了安培定则的应用、磁感线的方向，属于基础题。
25.【答案】解：(1)根据A静止受力平衡，竖直方向受到重力与摩擦力平衡，故摩擦力竖直向上，画在重心上，如图所示：
(2)电流从左侧后方流入，根据安培定知，电磁铁的右侧为N极，如图所示：

【解析】(1)根据A静止受力平衡分析摩擦力的方向，据此画图；
(2)根据安培定则确定磁极。
本题考查摩擦力的方向与安培定则的应用，属于中档题。
26.【答案】解：(1)根据安培定则，可以判断电磁铁能看得到的电流向上流，所以电源右边为电源“+”极，左边为“−”极；
(2)电磁铁的磁场和条形磁铁的磁场类似，在电磁铁外部，磁感线从N极到S极；
(3)根据磁极间的相互作用，电磁铁排斥条形磁铁，条形磁体相对桌面有向左相对运动的趋势，所以条形磁铁的摩擦力向右。
(1)(2)(3)如图：

【解析】(1)安培定则：用右手握住螺线管，让四指指向螺线管中电流方向，则拇指所指的那端就是螺线管的N极；
(2)电磁铁的磁场和条形磁铁的磁场类似；
(3)磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
本题综合考查了安培定则、条形磁场的磁感线方向、磁极间的相互作用，需要注意基础知识的掌握。
27.【答案】解：①如图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出。
②在匝数一定时，电流越小，磁性越弱。滑片向右端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入左端下面接线柱。如图。
。
【解析】(1)根据磁极间的作用判断螺线管的磁极；根据安培定则判断电流方向。
(2)通电螺线管的磁性强弱跟电流大小和匝数有关。在匝数一定时，电流越小，磁性越弱；
滑动变阻器有四个接线柱，选择一上一下接入电路，滑动变阻器接入电路的电阻越大，电流越小。
本题把磁极间的作用、滑动变阻器的使用、欧姆定律、螺线管磁性强弱的影响因素有机的结合起来。综合性很强，是一个好题。
28.【答案】C S 吸引
【解析】解：①第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南，说明C面是磁极所在；②指南的叫南极，也叫S极；
③根据安培定则判断通电螺线管的左端是N极，异名磁极相互吸引；
故答案为：①C；②S；③吸引。
(1)磁体的不同部位磁性强弱不同，磁体的两端磁性最强，称为磁极，一个磁体上有两个磁极，指南的叫南(S)极和指北的叫北(N)极；
(2)根据安培定则判断通电螺线管的磁极；
(3)磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
本题考查磁极，磁极间相互作用规律以及通电螺线管的磁性，是综合题。
29.【答案】(1)①通电导线的周围存在磁场；②有；B；(2)条形磁铁；(3)C
【解析】解：(1)①通电后小磁针发生偏转，断电后小磁针复位，这说明通电导线的周围存在磁场；
②若把图甲中的小磁针换成直导线并通电，由于通电导体在磁场中受到力的作用，则两条通电导线之间有相互作用力，故B正确；
(2)通电后观察小磁针的指向及铁屑的排列情况，根据现象可知，通电螺线管外部磁场与条形磁体相似；
(3)A.大型发电机由定子(线圈)和转子(电磁铁)组成，故A不符合题意；
B.电磁起重机的主要部件是电磁铁，故B不符合题意；
C.电炉是利用电流的热效应工作的，与电磁铁无关，故C符合题意；
故选C。
故答案为：(1)①通电导线的周围存在磁场；②有；B；(2)条形磁铁；(3)C。
(1)①通电导线的周围存在磁场；②磁场对放入其中的通电导体能产生磁力；
(2)通电螺线管的磁场分布与条形磁体相似；
(3)带有铁芯的通电螺线管叫电磁铁。
本题主要考查电流的磁效应、通电导体在磁场中受到李的作用和电磁铁在生活中的应用，体现了从物理走向生活的思想。
30.【答案】(1)电磁铁的磁性；(2)电磁铁磁性；(3)导体切割磁感线的速度越大；(4)易于改变磁体的磁性强弱；(5)难以控制每次移动金属棒的速度相等。
【解析】解：
(1)探究感应电流的大小与磁场的强弱有关时，根据控制变量法可知，实验中要控制速度相同，磁场的强弱不同，即需要改变电磁铁的磁性强弱；
(2)实验中用到了控制变量法，要探究感应电流的大小与导体切割磁感线的速度有关，应控制电磁铁磁性强弱不变；
(3)从表格中看出，从实验1到实验3，金属棒切割磁感线的速度越来越快，电流计指针偏转格数越来越大，电流越来越大，由此可得出的结论是：其他条件都相同时，导体切割磁感线的速度越大，闭合电路中产生的感应电流越大；
(4)实验中用电磁铁代替永磁体的好处是：易于改变磁体的磁性强弱；
(5)按照小雨的设计思路探究猜想A，实验时在操作上存在的困难是：难以控制每次移动金属棒的速度相等。
故答案为：(1)电磁铁的磁性；(2)电磁铁磁性；(3)导体切割磁感线的速度越大；(4)易于改变磁体的磁性强弱；(5)难以控制每次移动金属棒的速度相等。
(1)根据控制变量法分析；
(2)(5)感应电流的大小与磁场强弱和金属棒切割磁感线的速度，根据控制变量法的要求分析；
(3)从表格中看出，从实验1到实验3，金属棒切割磁感线的速度越来越快，电流计指针偏转格数越来越大，据此分析；
(4)电磁铁相对于永磁体的好处有：磁性强弱可以控制，磁性的有无可以控制，据此分析；
本题考查探究感应电流的大小与那些因素有关，需要注意控制变量法的使用。
31.【答案】(1)地磁场，通电导线周围存在磁场；
(2) 转向纸内， 有关；
(3) 条形磁体 ， 正极；
(4)ABD

【解析】【详解】(1)如图甲所示，开关断开时小磁针指向南北，这是因为受到了地磁场的作用；
闭合开关后，导线下方的小磁针N极(小磁针黑色端为N极)转向纸外，说明通电导体周围存在磁场；
(2)图甲中，小磁针上方导线电流方向由左向右，小磁针N极转向纸外，图乙中，小磁针上方导线电流方向由右向左，故图乙小磁针转动方向与图甲相反，图乙中的小磁针N极的转动情况是转向纸内，故能得出：通电导线产生的磁场的方向与电流的方向有关。
(3)由图丙和图丁可知，通电螺线管外部小磁针的指向与条形磁体外部小磁针的指向相似，说明通电螺线管周围的磁场与条形磁体的磁场相似。
由图丁可知，通电螺线管右侧为N极，根据安培定则可知，电源的左端是电源的正极。
(4)通电螺线管的磁性强弱由三个因素决定：线圈的匝数、线圈中的电流大小、有无铁芯，故若想增强通电螺线管的磁性，可以增加螺线管的匝数、增大通过螺线管的电流、将没有磁性的铁芯插入螺线管中，故ABD符合题意，C不符合题意。
故选ABD。
32.【答案】(1)导体棒ab；(2)闭合；(3)方向与导体切割磁感线的运动方向有关；(4)感应电流。
【解析】解：(1)灵敏电流计的指针偏转时，导体棒ab相当于电源；
(2)闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流；
(3)比较3、4次实验，说明感应电流的方向与导体切割磁感线的运动方向有关；
(4)他发现铝环产生了运动，运动方向和条形磁铁的运动方向相同，这说明铝环中产生了感应电流，与条形磁铁发生了相互作用，这是因为铝环和磁铁之间有相对运动，切割磁感线，故产生感应电流，周围有磁场，磁场对磁极能产生力的作用。
故答案为：(1)导体棒ab；(2)闭合；(3)方向与导体切割磁感线的运动方向有关；(4)感应电流。
(1)电流是看不到的，要通过电流表指针是否偏转来判断电路中是否有感应电流；
(2)产生感应电流的条件之一是电路闭合；
(3)通过比较数据中的相同点和不同点，来得出电流方向的变化是由哪个因素引起的；
(4)电磁感应与电流周围存在磁场，磁极对磁极产生力的作用。
本题考查了产生电磁感应电流的条件，关键是利用控制变量法找出各组数据中相同的量和不同的量。实验次数
切割磁感线的速度
电流计指针偏转格数
1
慢速
1.5格
2
中速
2.5格
3
快速
4格
序号
实验操作
灵敏电流计指针偏转情况
1
开关断开
导体向左切割磁感线
不偏转
2
开关断开
导体向右切割磁感线
不偏转
3
开关闭合
导体向左切割磁感线
向右偏转
4
开关闭合
导体向右切割磁感线
向左偏转
5
开关闭合
导体竖直向上运动
不偏转
6
开关闭合
导体竖直向下运动
不偏转
