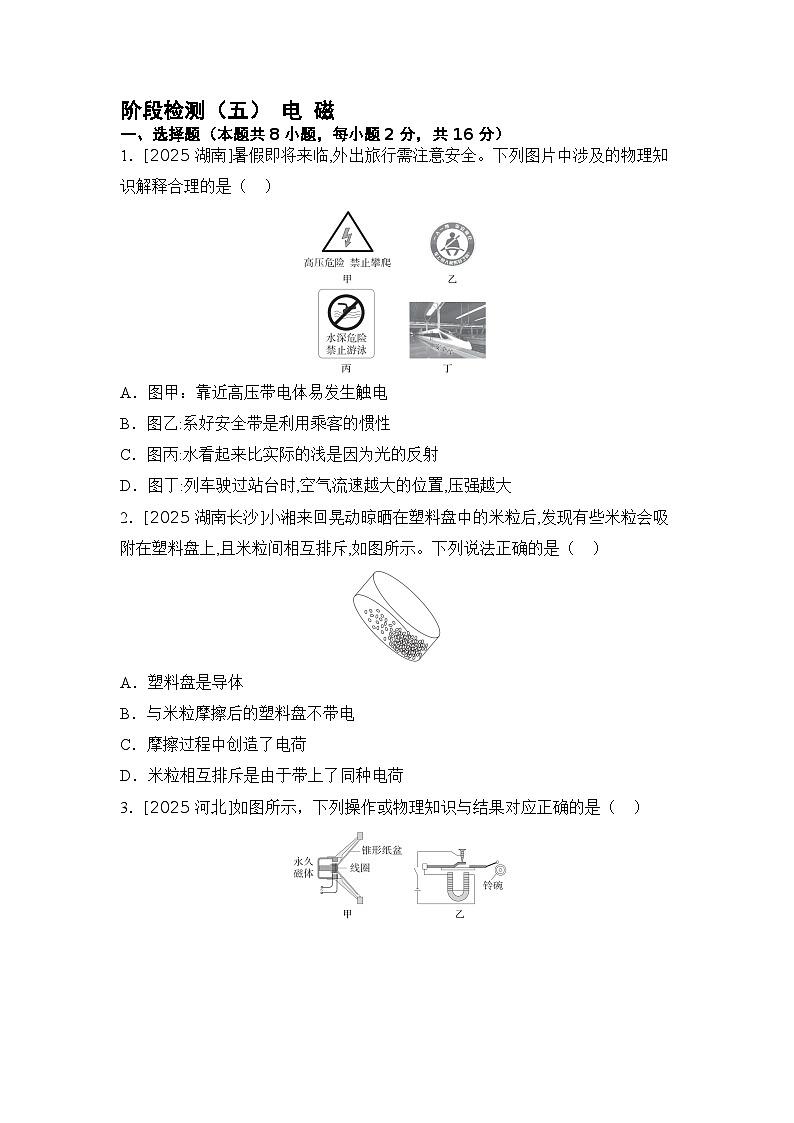

1．[2025湖南]暑假即将来临,外出旅行需注意安全。下列图片中涉及的物理知识解释合理的是（ ）
A．图甲：靠近高压带电体易发生触电
B．图乙:系好安全带是利用乘客的惯性
C．图丙:水看起来比实际的浅是因为光的反射
D．图丁:列车驶过站台时,空气流速越大的位置,压强越大
2．[2025湖南长沙]小湘来回晃动晾晒在塑料盘中的米粒后,发现有些米粒会吸附在塑料盘上,且米粒间相互排斥,如图所示。下列说法正确的是（ ）
A．塑料盘是导体
B．与米粒摩擦后的塑料盘不带电
C．摩擦过程中创造了电荷
D．米粒相互排斥是由于带上了同种电荷
3．[2025河北]如图所示，下列操作或物理知识与结果对应正确的是（ ）
A．甲：电磁感应→ 扬声器发声
B．乙：闭合开关→ 电铃发声
C．丙：同名磁极相斥→ 小车相互靠近
D．丁：导线触接电池负极→ 小磁针静止不动
4．[2025湖北]某款家用蒸汽洗地机设计为：开关S1控制电机M1和M2同时工作,实现洗地和污水回收；开关S2单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒,开关S3断开整个电路。下列电路图符合设计要求的是（ ）
A．B．
C．D．
5．[2025安徽]某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转,设计了如图所示的电路，S1、S2为单刀双掷开关,L1、L2为指示灯。规定电流从电动机M的左端流入,电动机正转。下列说法正确的是（ ）
A．S1接a、S2接d时,L1、L2均发光,电动机不转
B．S1接a、S2接c时,只有L1发光,电动机反转
C．S1接b、S2接d时,只有L2发光,电动机反转
D．S1接b、S2接c时，L1、L2均发光,电动机正转
6．[2025湖南长沙改编]如图是小湘设计的一款测定水箱内水量的装置。其中R是滑动变阻器的电阻片,滑片跟滑杆相连,滑杆可以绕着O点转动,另一端固定着浮子。电源电压保持不变,当水箱内水位上升时（ ）
A．水对箱底的压强变小B．R接入电路的电阻变大
C．电路中的电流变小D．电压表的示数变大
7．[2025北京]某同学用如图所示的其中一个电路做实验,电源电压恒定,R1为定值电阻,逐渐改变滑动变阻器R2连入电路中的阻值大小,记录电流表和电压表的示数如下表所示。该实验所用的电路是（ ）
A．B．
C．D．
8．[2025天津改编]如图所示电路电源电压不变,将定值电阻和滑动变阻器中的一个接在A、B间,另一个接在C、D间。滑动变阻器的滑片位于某一位置,闭合开关S,电流表示数为I0,A、B间电压为U1,C、D间电压为U2(U1≠U2);移动滑片至另一位置,电流表示数变大,A、B间电压减小了ΔU。则（ ）
A．C、D间应接滑动变阻器
B．定值电阻的阻值为U1I0
C．移动滑片前后,电路中电流的变化量为ΔUU2I0
D．移动滑片前后,电路消耗总功率的比值为U1U1+ΔU
二、填空题（本题共5小题，每空1分，共12分）
9．[2025广西]某测电笔的构造如图所示。正确使用测电笔时,手指按住笔卡,用测电笔的_ _ _ _ 部位接触导线的芯线,若氖管发光,则该导线是_ _ _ _ （选填“相线”或“中性线”）。
10．[2025福建]如图为电学知识部分结构图，请补充完整。
11．[2025广东]如图所示实验，实验前已调好器材，实验过程中通过电阻R1、R2的电流_ _ _ _ （选填“相等”或“不相等”）；观察U形管内液面高度差可知_ _ _ _ _ _ （选填“R1”或“R2”）产生的热量较多；要使液面高度差变化更快，可将滑动变阻器的滑片P向_ _ _ _ 滑动。
12．[2025陕西]如图1是小明家的电能表,此时电能表的示数为_ _ _ _ _ _ _ _ _ _ _ _ kW⋅h,小明家破壁机的参数如图2所示,仅接通家中破壁机的破壁挡,观察到通电1 min电能表的指示灯闪烁60次,则家中的实际电压_ _ _ _ （选填“大于”“小于”或“等于”）220 V；当破壁机的破壁和加热功能同时使用时,通过电线的电流约为9 A,电线的电阻约为0.05 Ω ,通电5 min电线上产生的热量为_ _ _ _ J。
图1图2
13．[2025贵州]如图甲所示电路中,电压表V1测量_ _ _ _ _ _ _ _ 两端的电压。电源两端电压保持不变,闭合开关S,将滑动变阻器滑片P由最右端移至最左端,此过程中,其中一个电压表示数与电流表示数的关系如图乙所示。当滑动变阻器接入电路的阻值为其最大阻值的一半时,它消耗的电功率为_ _ _ _ W。
三、作图、实验题（本题共4小题，14题、15题每题3分，16题8分，17题7分，共21分）
14．[2025河南]如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
15．[2025枣庄台儿庄区一模节选]如图所示，请在括号内标出电源B端和小磁针右端的极性。
16．[2025河南]某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3 V，小灯泡的额定电压为2.5 V。
（1） 请用笔画线表示导线，将图甲中的电路连接完整。
（2） 正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于_ _ _ _ （填“A”或“B”）端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是_ _ _ _ _ _ _ _ 。
（3） 排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1 V，电流表的示数如图乙所示，为_ _ _ _ A，此时小灯泡的电阻为_ _ _ _ Ω （计算结果保留一位小数）。
（4） 经过多次实验，测量并记录多组数据，得到小灯泡的I−U图像如图丙所示，该图像不是一条直线，其原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图丙大致画出了滑动变阻器的I−U图像。图A、B、C为三位同学画出的图像，其中正确的是_ _ _ _ （填“A”“B”或“C”），你判断的理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
17．[2025江西]探究通电螺线管外部磁场的方向
某组同学通过探究,已了解通电螺线管的两端相当于条形磁体的两极,它们的极性可以用小磁针的指向来判定后,接着探究通电螺线管两端的极性由什么因素决定。
【猜想】
图1
A.可能由螺线管的绕向决定
B.可能由电源正负极的接法决定
C.可能由螺线管中电流的方向决定
（注解:螺线管两接线柱和电源正负极的接法简称电源正负极的接法）
【证据】用_ _ _ _ 将如图1所示的器材连接成电路,把小磁针放在螺线管两端,闭合开关,观察并记录小磁针静止时N极的指向、螺线管的绕向、电源正负极的接法、螺线管中电流的方向。如图2所示,是本组同学用画图的方法呈现出的四次实验现象。
图2
【解释】
（1） 观察分析图2甲、乙两图,螺线管的绕向相同,通电螺线管的同一端磁极_ _ _ _ ；
（2） 观察分析图2甲、丙两图,电源正负极的接法相同,通电螺线管的同一端磁极_ _ _ _ ；
（3） 观察分析图2_ _ _ _ _ _ _ _ _ _ _ _ _ _ 两图,螺线管中电流的方向相同,通电螺线管的同一端磁极相同；
（4） 分析以上证据可知,通电螺线管的极性由螺线管中_ _ _ _ _ _ _ _ 决定,而不决定于_ _ _ _ _ _ _ _ _ _ _ _ ,也不决定于_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
四、计算题（本题共1小题，共11分）
18．[2025安徽]如图所示的电路中,电源电压保持不变,滑动变阻器R1的最大阻值为20 Ω ,R2、R3均为定值电阻,其中R3=10 Ω 。当开关S1闭合,开关S2断开,滑动变阻器的滑片P移至最左端时,电压表的示数为10.0 V,电流表的示数为0.40 A。
（1） （3分）求电阻R3两端的电压；
（2） （3分）求电阻R2的阻值;
（3） （5分）闭合开关S1、S2,将滑动变阻器的滑片P移至某一位置,此时整个电路消耗的电功率为7 W,求滑动变阻器消耗的电功率。
阶段检测（五） 电磁
一、选择题（本题共8小题，每小题2分，共16分）
1．A
2．D
3．B
4．D
5．C
6．D
7．B
8．C
[解析]依题意可知，定值电阻和滑动变阻器串联，电流表测电路中电流。根据U=IR，电流表示数变大时，定值电阻两端的电压也变大，所以A、B间应接滑动变阻器，C、D间应接定值电阻，故A错误；C、D间接定值电阻，根据欧姆定律，定值电阻的阻值R=U2I0，故B错误；移动滑片至另一位置，电流表示数变大，A、B间电压减小了ΔU，根据串联电路电压规律，C、D间电压增大了ΔU，根据I=UR，移动滑片前后，电路中电流的变化量ΔI=I′−I0=U2+ΔUR−I0=U2+ΔUU2I0−I0=ΔUU2I0，故C正确；根据P=UI，电压不变时，电功率和电流成正比，移动滑片前后，电源电压不变，则电路消耗总功率的比值
P1P2=I0I′=I0U2+ΔUU2I0=U2U2+ΔU，故D错误。
二、填空题（本题共5小题，每空1分，共12分）
9．笔尖； 相线
10．电能； 电流I
11．相等； R2； 右
12．3023.6； 小于； 1 215
13．灯泡L； 0.9
三、作图、实验题（本题共4小题，14题、15题每题3分，16题8分，17题7分，共21分）
14．如图所示：
15．如图所示：
16．（1） 如图所示：
[解析]滑动变阻器应“一上一下”接入电路，题图甲中已接下接线柱，需补接任意上接线柱（如金属杆左端或右端）到开关右端。电压表并联在小灯泡两端，需补接正接线柱到小灯泡右端，且选择0～3V的测量范围。
（2） B； 小灯泡断路
[解析]闭合开关前，滑动变阻器的滑片需调至阻值最大处，故应将滑片置于B端。小灯泡不发光、电流表无示数但电压表有示数，可能是小灯泡断路。
（3） 0.26； 8.1
[解析]电流表选用0～0.6A的测量范围，分度值为0.02A，示数为0.26A。
根据欧姆定律知小灯泡电阻R=UI=≈8.1Ω 。
（4） 小灯泡的电阻是变化的； C； 通过滑动变阻器与小灯泡的电流大小相等,二者两端的电压之和等于电源电压
[解析]小灯泡I−U图像非直线的原因：小灯泡的电阻随温度升高而增大,小灯泡的电阻是变化的，导致电压与电流的比值（电阻）变化，故图像非直线。电源电压U总=3V，滑动变阻器两端电压U滑=U总−UL，其中UL为小灯泡两端电压。由小灯泡的I−U图像可知，当电流I增大时，UL的增加量越来越大（即RL增大）。U滑=3V−UL，U滑随I增大而减小，且U滑的减小量逐渐变大，故C符合题意。
17．（1） 导线
17．（1） 不同
[解析]图2甲、乙两图：绕线方向相同，电源正负极接法相反，螺线管中电流方向相反，同一端极性不同。
（2） 不同
[解析]图2甲、丙两图：电源正负极接法相同，绕线方向相反，螺线管中电流方向相反，同一端极性不同。
（3） 甲、丁（或乙、丙）
[解析]图2甲、丁或乙、丙两图：螺线管中电流方向相同，虽绕线方向不同，但同一端极性相同。
（4） 电流的方向； 螺线管的绕向； 电源正负极的接法（后两空可互换顺序）
[解析]通电螺线管极性由螺线管中电流方向决定，不决定于螺线管绕线方向、电源正负极接法。
四、计算题（本题共1小题，共11分）
18．（1） 4V
[解析]电阻R3两端的电压U3=IR3=4V。
（2） 5Ω
[解析]当S1闭合、S2断开时，电路中R1、R2、R3串联，
R1两端的电压U1=IR1，
R2两端的电压U2=U−U1，
所以电阻R2的阻值R2=U2I=5Ω 。
（3） 4.5W
[解析]当S1闭合、S2断开时，电路中R1、R2、R3串联，
所以电源电压U总=U+U3;
当S1、S2均闭合时，电路中R1、R3串联，
电路中的电流I′=PU总;
R3消耗的电功率P3=I′2R3;
所以滑动变阻器消耗的电功率P1=P−P3=4.5W。
I/A
0.08
0.09
0.10
0.14
0.16
0.19
U/V
0.82
0.90
1.05
1.44
1.65
1.94
