初中物理教科版（2024）九年级上册（2024）第2节 电压复习练习题

这是一份初中物理教科版（2024）九年级上册（2024）第2节 电压复习练习题，共14页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

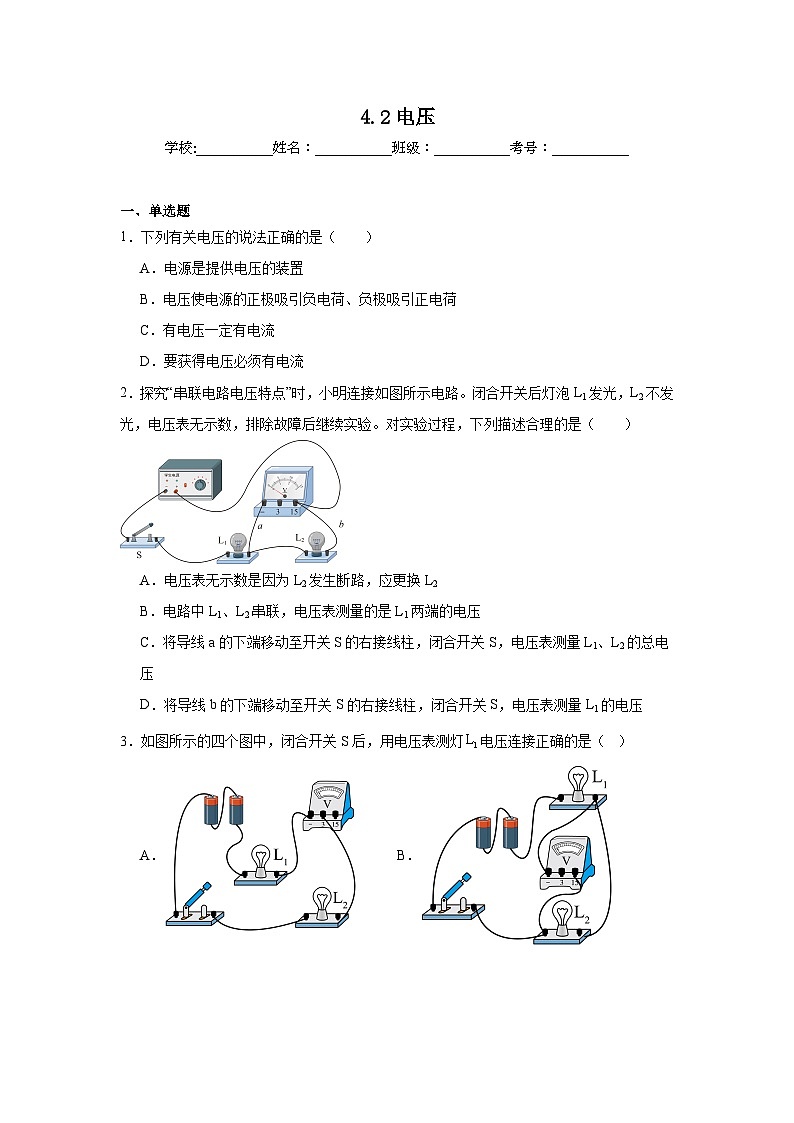

一、单选题
1．下列有关电压的说法正确的是（ ）
A．电源是提供电压的装置
B．电压使电源的正极吸引负电荷、负极吸引正电荷
C．有电压一定有电流
D．要获得电压必须有电流
2．探究“串联电路电压特点”时，小明连接如图所示电路。闭合开关后灯泡L1发光，L2不发光，电压表无示数，排除故障后继续实验。对实验过程，下列描述合理的是（ ）
A．电压表无示数是因为L2发生断路，应更换L2
B．电路中L1、L2串联，电压表测量的是L1两端的电压
C．将导线a的下端移动至开关S的右接线柱，闭合开关S，电压表测量L1、L2的总电压
D．将导线b的下端移动至开关S的右接线柱，闭合开关S，电压表测量L1的电压
3．如图所示的四个图中，闭合开关S后，用电压表测灯电压连接正确的是（ ）
A．B．
C．D．

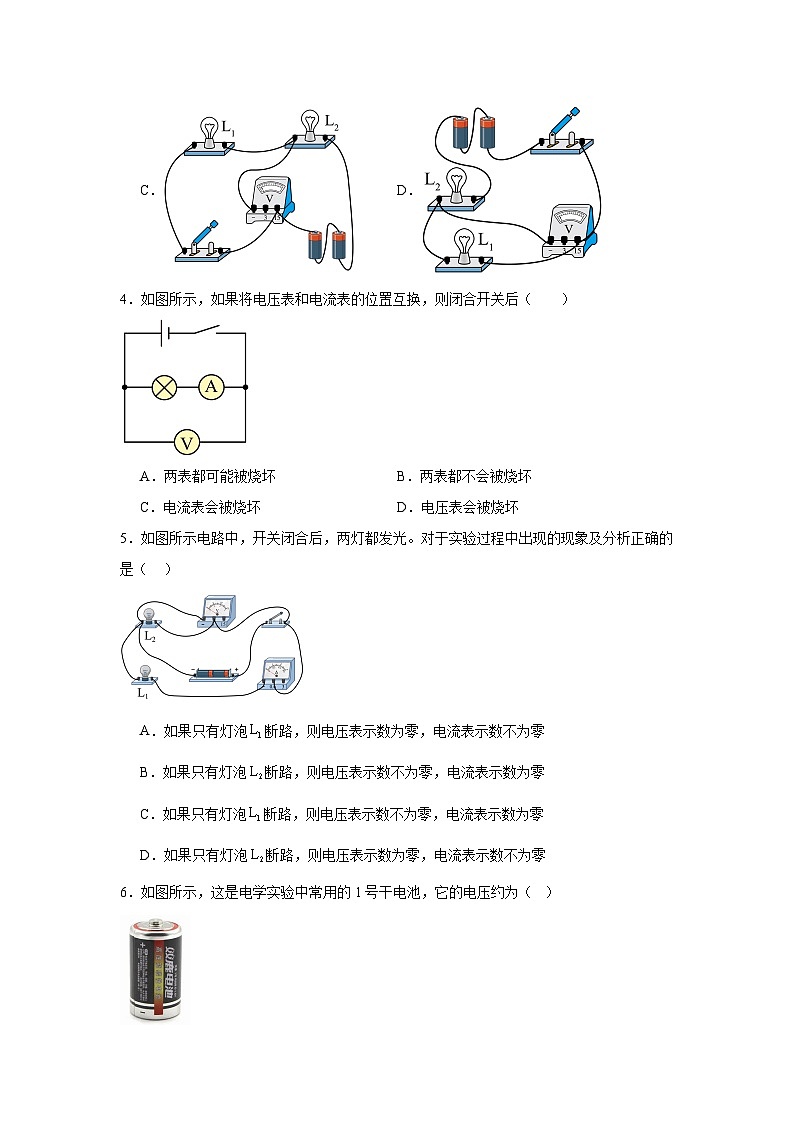

4．如图所示，如果将电压表和电流表的位置互换，则闭合开关后（ ）
A．两表都可能被烧坏B．两表都不会被烧坏
C．电流表会被烧坏D．电压表会被烧坏
5．如图所示电路中，开关闭合后，两灯都发光。对于实验过程中出现的现象及分析正确的是（ ）
A．如果只有灯泡断路，则电压表示数为零，电流表示数不为零
B．如果只有灯泡断路，则电压表示数不为零，电流表示数为零
C．如果只有灯泡断路，则电压表示数不为零，电流表示数为零
D．如果只有灯泡断路，则电压表示数为零，电流表示数不为零
6．如图所示，这是电学实验中常用的1号干电池，它的电压约为（ ）

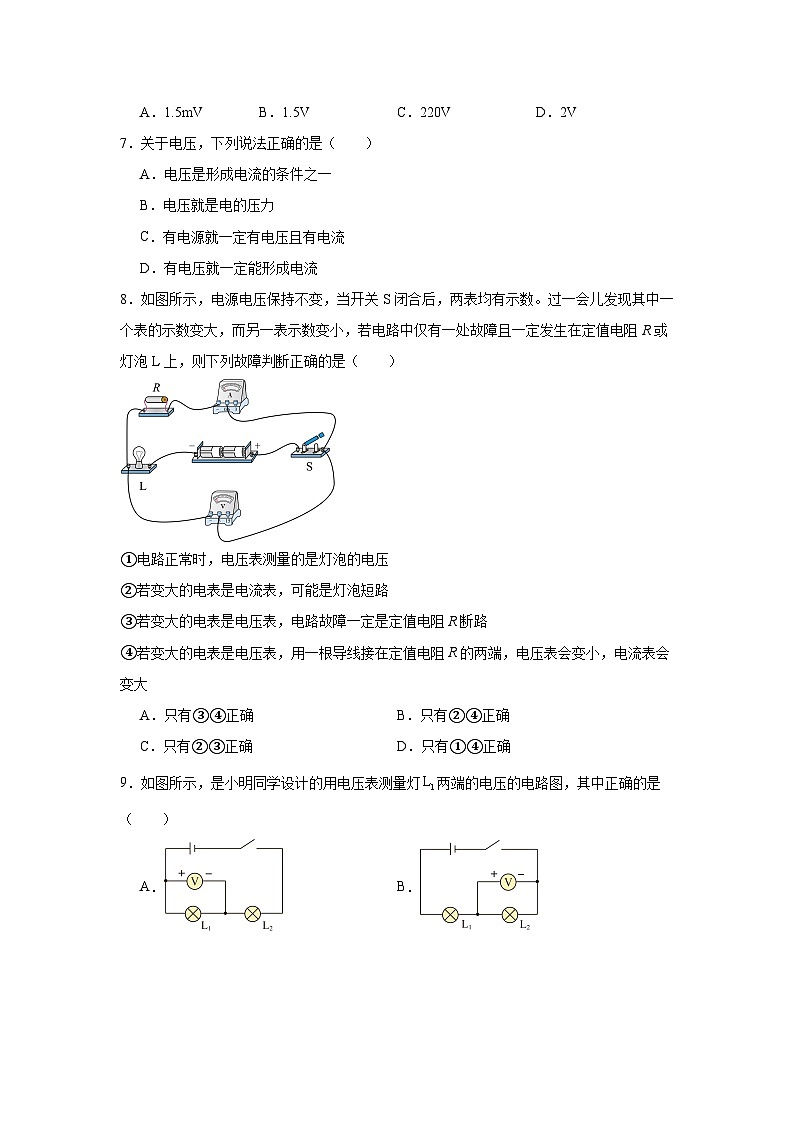

A．1.5mVB．1.5VC．220VD．2V
7．关于电压，下列说法正确的是（ ）
A．电压是形成电流的条件之一
B．电压就是电的压力
C．有电源就一定有电压且有电流
D．有电压就一定能形成电流
8．如图所示，电源电压保持不变，当开关S闭合后，两表均有示数。过一会儿发现其中一个表的示数变大，而另一表示数变小，若电路中仅有一处故障且一定发生在定值电阻R或灯泡L上，则下列故障判断正确的是（ ）
①电路正常时，电压表测量的是灯泡的电压
②若变大的电表是电流表，可能是灯泡短路
③若变大的电表是电压表，电路故障一定是定值电阻R断路
④若变大的电表是电压表，用一根导线接在定值电阻R的两端，电压表会变小，电流表会变大
A．只有③④正确B．只有②④正确
C．只有②③正确D．只有①④正确
9．如图所示，是小明同学设计的用电压表测量灯两端的电压的电路图，其中正确的是（ ）
A．B．
C．D．
10．如图所示，电源电压保持不变，开关闭合后，发现、都不亮。按照正常操作步骤用电压表来检测该电路故障，测得Uab=3V，Uad=3V，Ucd=0V，Ucb=0V。若该电路中有两处故障，则电路故障可能是（ ）
A．、都开路B．开关开路且被短路
C．开关开路且开路D．开路且被短路
二、多选题
11．实验操作考试时，一考生连接如图所示电路。闭合开关后灯泡发光，不发光，电压表无示数，排除故障后完成实验。对此，下列描述合理的是（ ）
A．此时电路中的发生断路，应更换
B．电路中、串联，电压表测量的是两端的电压
C．将导线a的下端移动至开关S的右接线柱，闭合开关S，电压表测量、的总电压
D．将导线b的下端移动至开关S的右接线柱，闭合开关S，电压表测量的电压
12．下列说法正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流
13．小明探究串联电路的电压规律，连接了如图所示的电路，下列做法正确的是（ ）
A．闭合开关S，电压表测量两端的电压
B．只将导线①的下端改接到右端，闭合开关S，电压表测量两端的电压
C．只将导线①的下端改接到左端，闭合开关S，电压表测量和的总电压
D．只将导线②的下端改接到左端，闭合开关S，电压表测量两端的电压
14．小华用一个柠檬制作了水果电池。为了知道如图甲中A、B哪个是正极，小华把铁片A、铜片B插入柠檬，并接入电压表，当其闭合开关S后，发现发光二极管发光，电压表示数如图乙，则（ ）
A．柠檬两端的电压为0.5V
B．铁片A是水果电池的负极
C．若断开开关，二极管不发光，说明A、B两金属片之间没有电压
D．B金属片到开关S的自由电子运动方向是从开关S到B金属片
15．关于电压表的使用规则，下列说法正确的是（ ）
A．电压表应该与被测用电器串联
B．电压表不能直接连在电源两端
C．使用前应该检查指针是否指在零刻度线处
D．连接电压表时，应同时考虑电压表的量程和分度值
三、填空题
16．如图所示，电流表的读数是 A，电压表的读数是 V。
17．要想使用电器有电荷持续流过，就必须要有 ，还要用导线将用电器与电池连接成 的电路。
18．如图所示在甲乙两个圈内选填电压表或电流表，合上开关，使两灯并联。则甲是 ，乙是 。
19．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的 极，电池的电压为 。锌片与电压表之间的导线中，自由电子定向移动的方向是 ；盐水中，正电荷不断地在铜片聚集，负电荷不断在锌片聚集，盐水中电流的方向是 。
20．物理学的发展离不开人的参与，为了纪念物理学家的重要贡献，经常将某一物理学家的名字用来命名某一物理量的单位。比如在力学中用牛顿来作为力的单位；在电学中，用 来作为 这一物理量的单位。
四、实验题
21．小明家的苹果喜获丰收，他用一块铁片、一块铜片和一个苹果制作了一个苹果电池。他猜想铜片是苹果电池的正极，为了验证猜想，于是他选择一只电压表、一个开关、若干导线，设计实验进行验证，其实验操作如下：
(1)将铜片、铁片插入苹果，用导线将电压表的正接线柱与开关相连后再与铜片相连，负接线柱与铁片相连，接下来的操作是： 。
(2)若 ，则说明铜片是苹果电池的正极。
《4.2电压》参考答案
1．A
【详解】A．电源（如电池、发电机等）的主要功能是为电路提供电能，而电能的提供是通过在电路中维持一定的电压来实现的。电压可以理解为推动电荷移动的“压力”或“驱动力”，因此，电源确实是提供电压的装置，故A正确；
B．电压的作用是使电路中的电荷发生定向移动形成电流。在电源的外部，正极吸引负电荷，负极排斥负电荷，从而驱动负电荷（电子）从负极流向正极。“负极吸引正电荷”的说法不准确，故B错误；
C．有电压，且电路是闭合的回路才会形成电流，故C错误；
D．电源可以独立提供电压，而不需要有电流，比如一个干电池就可以提供电压，但是没有电流，故D错误。
故选A。
2．C
【详解】A．若L2发生断路，整个电路将断开，L1也不会发光，与题干中L1发光的情况矛盾，故A不符合题意；
B．根据电路图所示，电压表测量的是L2的电压，而不是L1两端的电压，故B不符合题意；
C．将导线a的下端移动至开关S的右接线柱，闭合开关后，电压表并联在L1和L2两端，测量的是两个灯泡的总电压，故C符合题意；
D．将导线b的下端移动至开关S的右接线柱后，若闭合开关后，整个电路会发生短路，电压表直接不工作了，故D不符合题意。
故选C。
3．C
【详解】A．图中电压表串联在电路中，不能测量灯L1两端的电压，故A错误；
B．图中电压表和灯L2并联，测量灯L2两端的电压，故B错误；
C．图中电压表和灯L1并联，测量灯L1两端的电压，故C正确；
D．图中电压表的正负接线柱接反了，指针会向左偏转，不能测量灯L1两端的电压，故D错误。
故选C。
4．C
【详解】将电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路，通过电流表的电流会很大，电流表可能被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏，故C符合题意，ABD不符合题意。
故选C。
5．C
【详解】图中两个灯泡并联，电流表测量灯泡L1的电流，闭合开关，电压表测量电源电压。
AC．如果只有灯泡L1断路，电源电压保持不变，电压表测量电源电压，电压表示数不为0，电流表测量灯泡L1的电流，电流表示数为零，故A错误，C正确；
BD．如果只有灯泡L2断路，电源电压保持不变，电压表测量电源电压，则电压表示数不为零，电流表测量灯泡L1的电流，该支路是通路，电流表示数不为零，故BD错误。
故选C。
6．B
【详解】电学实验中常用的1号干电池，其电压约为 1.5V。1.5mV电压过小；220V是家庭电路的电压；2V不符合干电池的电压实际情况，故B符合题意，ACD不符合题意。
故选B。
7．A
【详解】A．电压和通路是形成电流的必要条件，电压是形成电流的条件之一，故A正确；
B．电压和压力不是同一个物理量，故B错误；
C．有电源一定有电压，同时还需要电路是通路，才能有电流，故C错误；
D．有电压，同时电路是通路才能形成电流，故D错误。
故选A。
8．A
【详解】①电路正常时，电压表与电阻R和电流表串联的这部分电路并联，故电压表测量的是电阻R两端的电压，故①错误；
②若小灯泡短路，则电路中只有电阻R接入电路，此时电压表测量电源电压，则电压表的示数变大，此时电路中总电阻变小，在总电压不变时，电流会变大，则电流表示数也变大，不符和题意，故②错误；
③由题意得，当电压表示数变大时，则电流表示数变小，电流表示数变小说明了电路中电阻变大，但是电路中没有调节电阻大小的电学原件，故电路中一定是出现了断路，而电压表示数变大，说明与电压表、电源串联的部分电路是接通的，即小灯泡是接通的，故一定是电阻R断路，故③正确；
④由③中可知，若变大的是电压表，则是电阻R断路，当用一根导线接在电阻R的两端时，电路重新接通，此时电压表被短接，电压表示数变为零，电路中重新有电流经过，故电压表示数变小，电流表示数变大，故④正确；
综上所述，只有③④正确，故A正确，BCD错误。
故选A。
9．A
【详解】A．图中电压表并联在灯L1两端，此时电压表测量灯L1两端的电压，且电流从电压表正接线柱流入，负接线柱流出，故A正确；
B．图中电压表并联在灯L2两端，此时电压表测量灯L2两端的电压，且电流从电压表正接线柱流入，负接线柱流出，故B错误；
C．图中电压表并联在电源两端，此时电压表测量电源两端的电压，且电流从电压表正接线柱流入，负接线柱流出，故C错误；
D．图中电压表并联在灯L1两端，但电流从电压表负接线柱流入，正接线柱流出，会导致电压表反向偏转，无法测量灯L1的电压，故D错误。
故选A。
10．B
【详解】A．若、都开路，Uab=0V，Uad=0V，故A不符合题意；
B．若开关开路且被短路，开关两端的电压等于电源电压，即Uab=3V，同时Uad=3V，cd、cb间都没有电压，故B符合题意；
C．若开关开路且开路，Uab=0V，Uad=0V，故C不符合题意；
D．若开路且被短路，Uab=0V，Ucd=3V，故D不符合题意。
故选B。
11．BC
【详解】AB．由图可知，该电路为串联电路，电压表测量两端的电压；闭合开关后，灯泡发光，说明电路为通路，不发光，电压表无示数，则故障为短路，故A不符合题意，B符合题意；
C．由题图可知，当把导线a的下端移动至开关S的右接线柱，闭合开关S，电压表并联在和的两端，则电压表测量、的总电压，故C符合题意；
D．由题图可知，将导线b的下端移动至开关S的右接线柱，闭合开关S，会导致电压表正负接线柱接反，不能测量的电压，故D不符合题意。
故选BC。
12．ABC
【详解】A．电源的作用是给电路提供电压，从而使用电器两端获得电压，故A正确；
B．电压是使电荷发生定向移动形成电流的原因，有电压才可能有电流，故B正确；
C．电流是电荷的定向移动形成的，规定正电荷定向移动的方向为电流的方向，故C正确；
D．电路两端有电压，且电路是通路时，才会有电流。如果电路是断路，即使有电压，也不会有电流，故D错误。
故选ABC。
13．AC
【详解】A．闭合开关S，该电路为串联电路，电压表与并联，电压表测量两端的电压，故A正确；
B．只将导线①的下端改接到右端，该电路为串联电路，电压表与并联，闭合开关S，电压表测量两端的电压，故B错误；
C．只将导线①的下端改接到左端，闭合开关S，电压表并联到了电源的两端，测量和的总电压，故C正确；
D．只将导线②的下端改接到左端，闭合开关S，电压表的正、负接线柱接反了，无法测量两端的电压，故D错误。
故选AC。
14．BD
【详解】A．由图乙可知，电压表选择量程，分度值，电压表示数，故A不符合题意；
B．电压表指针正转，表示电压表连接正确，负接线柱连接水果电池A端，则铁片A是水果电池的负极，故B符合题意；
C．断开开关，电路中无电流，则二极管不发光，但电源电压仍然存在，即A、B两金属片之间仍有电压，与电路连接状态无关，故C不符合题意；
D．B金属片是水果电池的正极，电流方向从B金属片到开关S，根据电流方向的定义，自由电子运动方向与电流方向相反，则自由电子运动方向是从开关S到B金属片，故D符合题意。
故选BD。
15．CD
【详解】A．电压表的使用规则是与被测用电器并联，这样才能测量被测用电器两端的电压。若与被测用电器串联，由于电压表内阻很大，会使电路中电流极小，几乎相当于断路，无法正常测量电压，故A错误；
B．电压表内阻很大，在不超过电压表量程的情况下，电压表可以直接连在电源两端，此时测量的是电源电压，故B错误；
C．使用任何测量仪器前，都应该检查指针是否指在零刻度线处。如果指针不在零刻度线，需要进行调零，这样才能保证测量的准确性，故C正确；
D．连接电压表时，首先要根据被测电压的大致范围选择合适的量程，避免被测电压超过量程损坏电压表或因量程过大导致测量误差较大。同时，要明确所选量程对应的分度值，以便准确读数，故D正确；
故选CD。
16． 0.26 2.9
【详解】[1]电流表使用的是0~0.6A的小量程，分度值为0.02A，则电流表的读数是0.26A。
[2]电压表使用的是0~3V的小量程，分度值为0.1V，则电压表的读数是2.9V。
17． 电池/电源 闭合
【详解】[1][2]电压是使电路形成电流的原因，电源（或电池）是提供电压的装置，要想使用电器有电荷持续流过，就必须要有电源（或电池），电路是通路，用导线将用电器与电池连接成闭合的电路。
18． 电流表 电压表
【详解】电流从电源的正极出发，在电源左边的第一个节点分成两支，一路经过左边的电灯、一路经过上边的电灯，然后在右边的节点处会合；由此可判断出：甲处电表相当于导线，而乙处电表相当于断路，电流表的阻值小，在电路中相当于导线，电压表的阻值很大，在电路中相当于断路，由此可判断出甲是电流表，乙是电压表。
19． 正 0.6V 从锌片流向电压表的负接线柱 从锌片流向铜片
【详解】[1]根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极。
[2]由图可知，电压表的量程为0~3V，分度值为0.1V，根据指针所在的位置可得，示数为0.6V。
[3]电流的方向是从铜片流经电压表流向锌片，而自由电子定向移动方向与电流方向相反，所以锌片与电压表之间的导线中，自由电子的运动方向是从锌片流向电压表的负接线柱。
[4]在盐水中（电源内部）的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片。
20． 伏特 电压
【详解】[1][2]在电学中，有很多物理量的单位是用物理学家的名字来命名的。其中，伏特是为了纪念物理学家伏特，用他的名字作为电压这一物理量的单位。电压是使电路中形成电流的原因，就像水在水管中流动需要水压一样，电荷在电路中定向移动需要电压，其单位伏特在电学计算和实际应用中经常被使用。其它答案正确也可以。
21．(1)快速闭合，断开开关，观察电压表的指针偏转情况
(2)电压表的指针正向偏转
【详解】（1）将电路连接好后，需要快速闭合和断开开关，通过观察电压表指针的偏转方向来判断电池的正负极。
（2）如果电压表指针正向偏转，说明电压表的正接线柱连接的是电池的正极，即铜片是苹果电池的正极。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
C
C
C
C
B
A
A
A
B
题号
11
12
13
14
15





答案
BC
ABC
AC
BD
CD
