教科版（2024）九年级上册（2024）第2节 电压测试题

这是一份教科版（2024）九年级上册（2024）第2节 电压测试题，共13页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

一、单选题

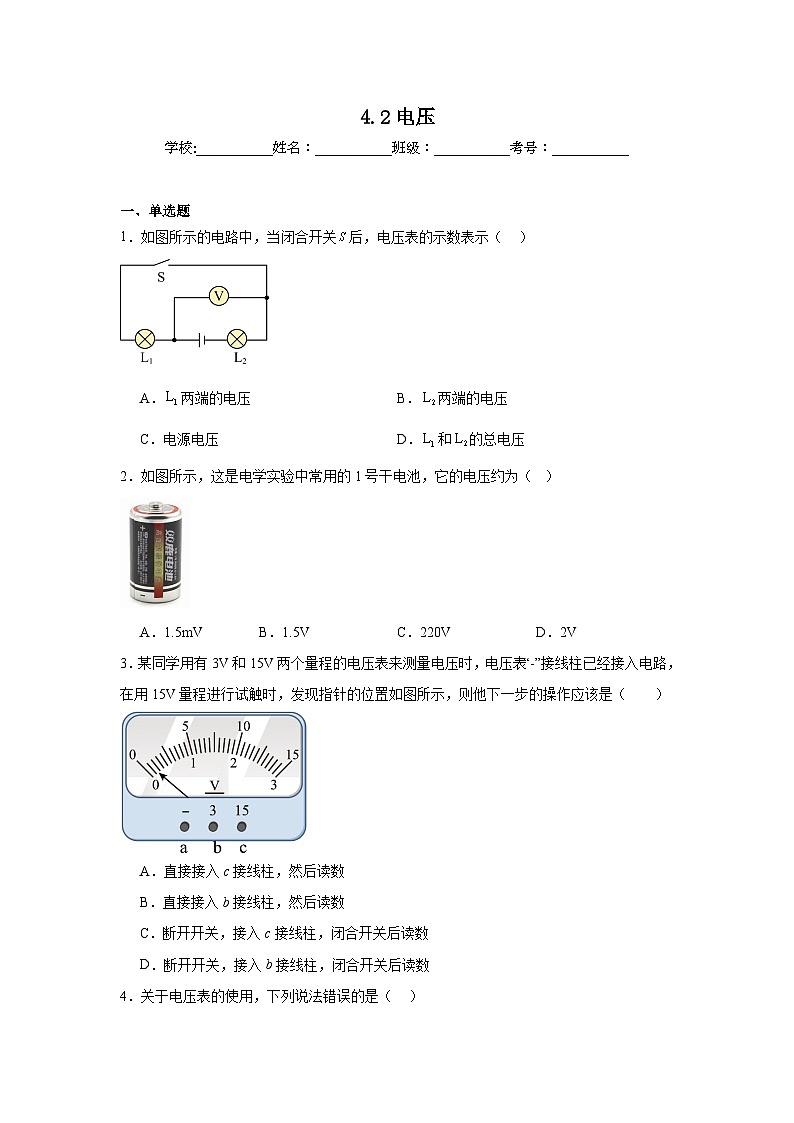

1．如图所示的电路中，当闭合开关后，电压表的示数表示（ ）
A．两端的电压B．两端的电压
C．电源电压D．和的总电压
2．如图所示，这是电学实验中常用的1号干电池，它的电压约为（ ）
A．1.5mVB．1.5VC．220VD．2V
3．某同学用有3V和15V两个量程的电压表来测量电压时，电压表“-”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数

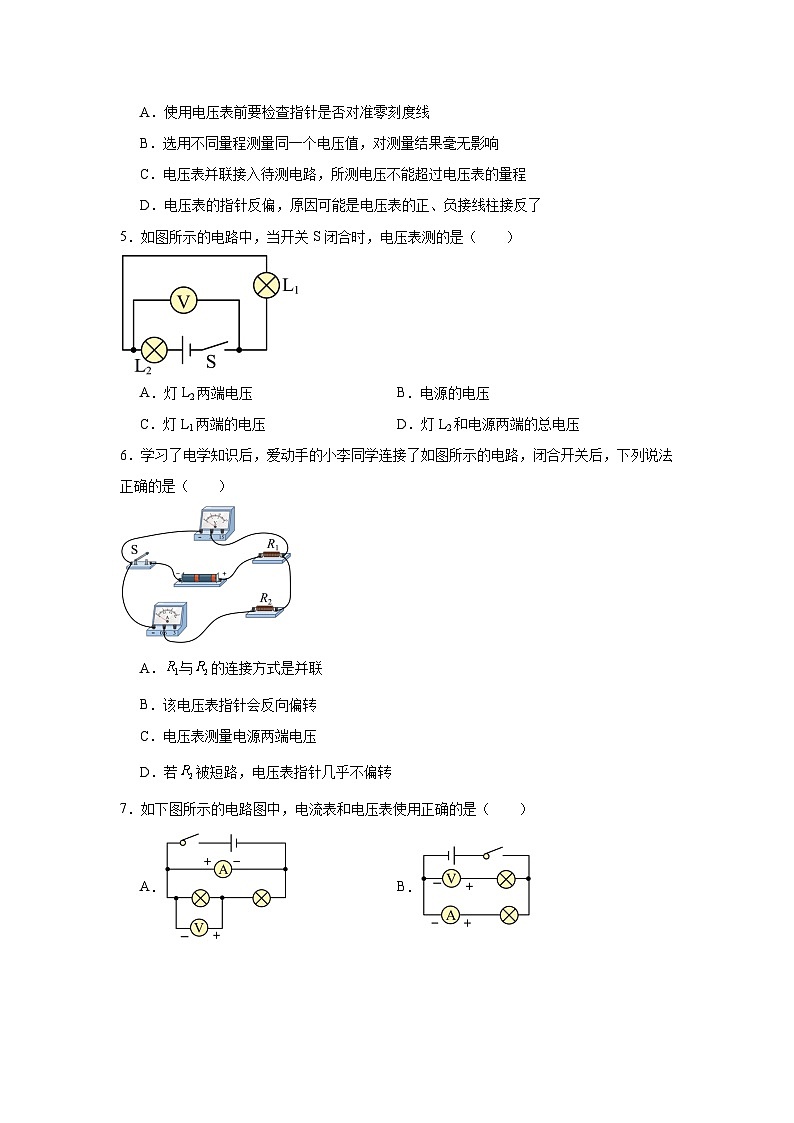

4．关于电压表的使用，下列说法错误的是（ ）
A．使用电压表前要检查指针是否对准零刻度线
B．选用不同量程测量同一个电压值，对测量结果毫无影响
C．电压表并联接入待测电路，所测电压不能超过电压表的量程
D．电压表的指针反偏，原因可能是电压表的正、负接线柱接反了
5．如图所示的电路中，当开关S闭合时，电压表测的是（ ）
A．灯L2两端电压B．电源的电压
C．灯L1两端的电压D．灯L2和电源两端的总电压
6．学习了电学知识后，爱动手的小李同学连接了如图所示的电路，闭合开关后，下列说法正确的是（ ）
A．与的连接方式是并联
B．该电压表指针会反向偏转
C．电压表测量电源两端电压
D．若被短路，电压表指针几乎不偏转
7．如下图所示的电路图中，电流表和电压表使用正确的是（ ）
A．B．
C．D．

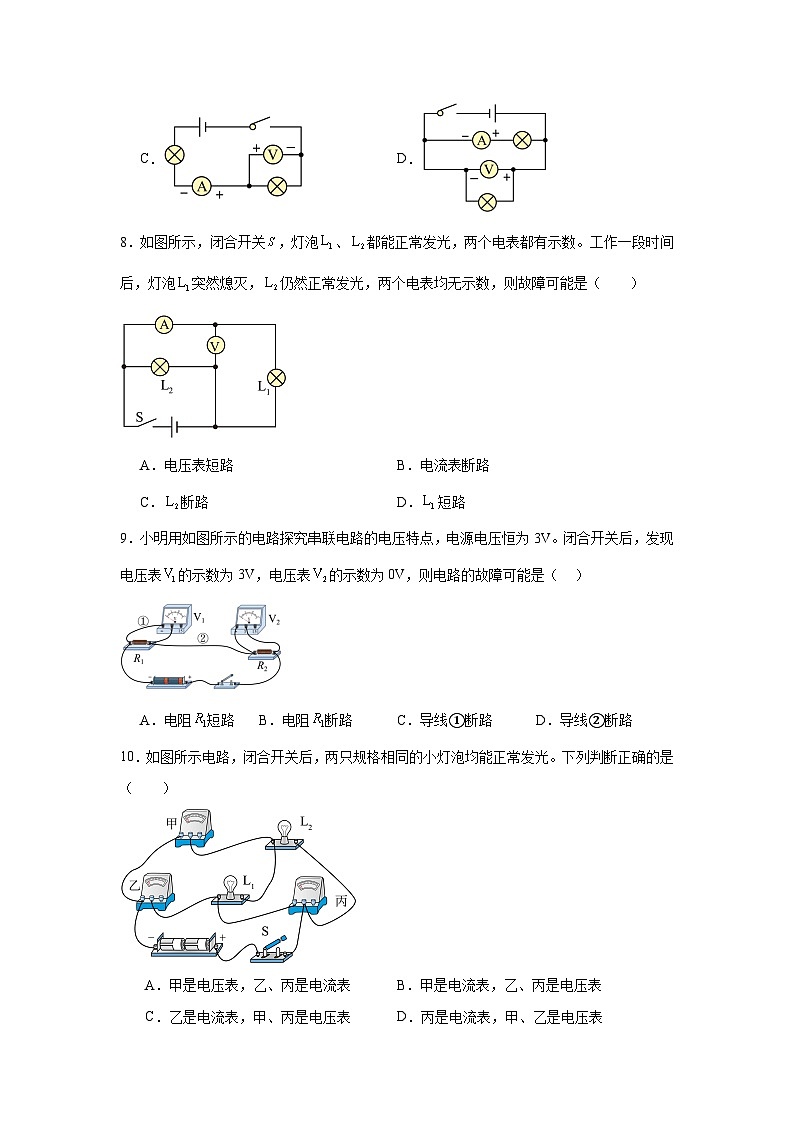

8．如图所示，闭合开关，灯泡、都能正常发光，两个电表都有示数。工作一段时间后，灯泡突然熄灭，仍然正常发光，两个电表均无示数，则故障可能是（ ）
A．电压表短路B．电流表断路
C．断路D．短路
9．小明用如图所示的电路探究串联电路的电压特点，电源电压恒为3V。闭合开关后，发现电压表的示数为3V，电压表的示数为0V，则电路的故障可能是（ ）
A．电阻短路B．电阻断路C．导线①断路D．导线②断路
10．如图所示电路，闭合开关后，两只规格相同的小灯泡均能正常发光。下列判断正确的是（ ）
A．甲是电压表，乙、丙是电流表B．甲是电流表，乙、丙是电压表
C．乙是电流表，甲、丙是电压表D．丙是电流表，甲、乙是电压表
二、多选题
11．下列说法正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流
12．实验操作考试时，一考生连接如图所示电路。闭合开关后灯泡发光，不发光，电压表无示数，排除故障后完成实验。对此，下列描述合理的是（ ）
A．此时电路中的发生断路，应更换
B．电路中、串联，电压表测量的是两端的电压
C．将导线a的下端移动至开关S的右接线柱，闭合开关S，电压表测量、的总电压
D．将导线b的下端移动至开关S的右接线柱，闭合开关S，电压表测量的电压
13．关于电压表的使用规则，下列说法正确的是（ ）
A．电压表应该与被测用电器串联
B．电压表不能直接连在电源两端
C．使用前应该检查指针是否指在零刻度线处
D．连接电压表时，应同时考虑电压表的量程和分度值
14．对于下列四幅图，分析正确的是（ ）
A．此过程是汽油机的压缩冲程，其他三个冲程是靠飞轮转动的动能来完成的
B．将鸟换成一个适当的灯泡，闭合开关这个灯泡会发光
C．验电器是检测物体是否带电的仪器，其原理是异种电荷互相排斥
D．电源类似抽水机，是提供电压的装置，电压能推动电荷的定向移动
15．在如图所示的电路中，电源电压保持不变，只有灯、可能出现开路故障，闭合开关S后（ ）
A．若两灯均不发光，则电压表的示数不一定大于零
B．若两灯均不发光，则电压表的示数一定大于零
C．若两灯中有一灯不发光，则电流表的示数一定大于零
D．若两灯中有一灯不发光，则电流表的示数一定大于零
三、填空题
16．我国家庭电路的电压是 V，对人体安全的电压是 V。
17．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知这个电池的电压是 V，铜片是 极。
18．某同学测量电压时，连接好电路，闭合开关，发现电表指针向右偏转至如图甲所示位置，原因是 ；断开开关，纠正错误后，再闭合开关，发现指针偏至如图乙所示位置，接下来的操作是：断开开关， ，继续进行实验。
19．如图所示，小明利用三节新的干电池探究“串联电路中电压的规律”，他将电压表并联在两端，闭合开关，发现电压表示数为4.5伏，若电路中只存在一处故障且只发生在或上，小明认为只需将电压表改接入 两点间，就可以确定故障。请写出开关所处的状态，电压表示数情况及对应的故障 。
20．如图所示，电源是一节新干电池，当开关S闭合后，若灯泡、并联且发光，则甲表是 （选填“电流”或“电压”）表，乙表测的是 （选填“L1”“L2”或“电源”）的 （选填“电流”或“电压”），当开关S断开时，甲表的示数为 。
四、实验题
21．同学们在做“用电压表测电压”的分组实验，闭合开关前，他们所用的电压表指针均指在零刻度线处。试触时，分别出现了如图所示的三种情况。请分析他们在电压表的使用上分别出现了什么问题。
(1)图甲： 。
(2)图乙： 。
(3)图丙： 。
《4.2电压》参考答案
1．A
【详解】由图分析可知，当闭合开关S后，灯L1和L2串联，电压表与L1并联，所以电压表的示数表示L1两端的电压，故BCD不符合题意，A符合题意。
故选A。
2．B
【详解】电学实验中常用的1号干电池，其电压约为 1.5V。1.5mV电压过小；220V是家庭电路的电压；2V不符合干电池的电压实际情况，故B符合题意，ACD不符合题意。
故选B。
3．D
【详解】从图可知，试触时指针摆幅较小，在1V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0~3V的量程，并且换接线柱时应断开开关，所以他下一步的操作应该是：断开开关，接入b接线柱，闭合开关后读数，故ABC不符合题意，D符合题意。
故选D。
4．B
【详解】A．使用电压表前要调零，检查指针是否对准零刻度线，故A正确，不符合题意；
B．选用不同量程测量同一个电压值，分度值不同，对测量结果有影响，故B错误，符合题意；
C．电压表并联接入待测电路，所测电压不能超过电压表的量程，否则指针会满偏，故C正确，不符合题意；
D．电流要从“+”接线柱流入，从“-”接线柱流出，电压表的指针反偏，原因可能是电压表的正、负接线柱接反了，故D正确，不符合题意。
故选B。
5．C
【详解】当开关闭合时，两灯串联，电压表与灯并联，因此测的是灯两端的电压，故ABD不符合题意；C符合题意。
故选C。
6．D
【详解】A．如图，两电阻是串联的，故A错误；
B．电流从电压表正接线柱流入、负接线柱流出，指针正常偏转，故B错误；
C．电压表并联在R2和电流表的两端，测R2和电流表两端电压，故C错误；
D．若被短路，电压表测电流表两端电压，电流表电阻很小，其两端电压很小，接近于零，电压表指针几乎不偏转，故D正确。
故选 D。
7．D
【详解】电流表和电压表的使用规则：①电流表相当于导线，要串联在电路中测量电路电流；②电压表相当于断路，要与用电器并联测量用电器两端电压；③电流要从电表的“+”接线柱流入，从“-”接线柱流出。
A．电流表并联在电源两端，会烧坏电流表，故A错误；
B．电压表与灯泡串联，无法测量灯泡两端电压，故B错误；
C．电流没有从电流表的“+”接线柱流入，从“-”接线柱流出，故C错误；
D．电压表与灯泡并联，电流表串联在电路中，电流从电流表和电压表的正接线柱流入，负接线柱流出，故D正确。
故选D。
8．B
【详解】、并联，电压表测灯泡两端电压，电流表测支路电流。
A．若电压表短路，则造成电源短路，两灯都不发光，电源烧毁，与题中现象不符，故A不符合题意；
B．若电流表断路，则支路及电压表断路，不发光，两表无示数，仍然正常发光，与题中现象相符，故B符合题意；
C．若灯断路，则不能正常发光，两表有示数，与题中现象不符，故C不符合题意；
D．若灯短路，则造成电源短路，两灯都不发光，电源烧毁，与题中现象不符，故D不符合题意。
故选B。
9．B
【详解】闭合开关后，发现电压表的示数为3V，说明有电流经过电压表，所以电路故障不是导线①、②断路；电压表的示数为3V，说明电压表测量电源电压；电压表的示数为0V，说明电路出现断路故障，说明故障在与电压表并联的位置，则电路的故障可能是电阻断路，故B符合题意，ACD不符合题意。
故选B。
10．C
【详解】闭合开关S后，两只规格相同的小灯泡L1、L2均能发光，两盏灯可能是串联，也可能是并联；电流表应串联在被测电路中，而电压表应并联在被测电路两端；若L1、L2串联，根据电流的流向可知，此时丙表并联在L1、L2的两端，则丙是电压表；此时乙表串联在电路中，则乙是电流表；为了避免L1被短路，则甲只能是电压表，由此可知，乙是电流表，甲、丙是电压表；若L1、L2并联，根据电流的流向可知，乙表只能是电压表，丙表串联在L1的支路中，则丙是电流表；此时甲表串联在干路中，所以甲是电流表，由此可知，乙是电压表，甲、丙是电流表；故C正确，ABD错误。
故选C。
11．ABC
【详解】A．电源的作用是给电路提供电压，从而使用电器两端获得电压，故A正确；
B．电压是使电荷发生定向移动形成电流的原因，有电压才可能有电流，故B正确；
C．电流是电荷的定向移动形成的，规定正电荷定向移动的方向为电流的方向，故C正确；
D．电路两端有电压，且电路是通路时，才会有电流。如果电路是断路，即使有电压，也不会有电流，故D错误。
故选ABC。
12．BC
【详解】AB．由图可知，该电路为串联电路，电压表测量两端的电压；闭合开关后，灯泡发光，说明电路为通路，不发光，电压表无示数，则故障为短路，故A不符合题意，B符合题意；
C．由题图可知，当把导线a的下端移动至开关S的右接线柱，闭合开关S，电压表并联在和的两端，则电压表测量、的总电压，故C符合题意；
D．由题图可知，将导线b的下端移动至开关S的右接线柱，闭合开关S，会导致电压表正负接线柱接反，不能测量的电压，故D不符合题意。
故选BC。
13．CD
【详解】A．电压表的使用规则是与被测用电器并联，这样才能测量被测用电器两端的电压。若与被测用电器串联，由于电压表内阻很大，会使电路中电流极小，几乎相当于断路，无法正常测量电压，故A错误；
B．电压表内阻很大，在不超过电压表量程的情况下，电压表可以直接连在电源两端，此时测量的是电源电压，故B错误；
C．使用任何测量仪器前，都应该检查指针是否指在零刻度线处。如果指针不在零刻度线，需要进行调零，这样才能保证测量的准确性，故C正确；
D．连接电压表时，首先要根据被测电压的大致范围选择合适的量程，避免被测电压超过量程损坏电压表或因量程过大导致测量误差较大。同时，要明确所选量程对应的分度值，以便准确读数，故D正确；
故选CD。
14．BD
【详解】A．由图可知，进气门和排气门关闭，曲轴带动活塞向上运动，此过程是汽油机的压缩冲程，除做功冲程外其他三个冲程是靠飞轮转动的惯性来完成的，做功冲程是燃气推动活塞做功，故A错误；
B．将b鸟换成一个适当的灯泡，此灯泡与下面的灯泡并联，闭合开关有电流流过灯泡，这个灯泡会发光，故B正确；
C．验电器是检测物体是否带电的仪器，带电体接触验电器金属球，电荷发生转移，金属箔片上会带有同种电荷，金属箔片会张开，其原理是同种电荷互相排斥，故C错误；
D．抽水机使水产生压强差，能持续流动起来，电源类似抽水机，是提供电压的装置，电压能推动电荷的定向移动，形成电流，故D正确。
故选BD。
15．BC
【详解】AB．据图可知，电路是两灯泡并联，电压表测电源电压，若两灯均不发光，说明两只灯泡都发生断路，因此两只电流表A1、A2都无电流通过示数为零，电压表V仍然测量电源电压有示数大于零，故A不符合题意，B符合题意；
CD．若两灯中有一灯不发光，说明有一只灯泡断路，不论哪只灯泡断路，对电源电压无影响，所以电压表V有示数大于零；一只灯泡断路，另一只灯泡正常，所以干路的电流表A1一定有示数大于零；如果灯泡L2断路，电流表A2无示数，如果灯泡L1断路，电流表A1、A2都有示数，故C符合题意，D不符合题意。
故选BC。
16． 220 不高于36
【详解】[1][2]根据常见的电压可知，我国家庭电路的电压是220V，对人体安全的电压是不高于36V。
17． 0.3 正
【详解】[1][2]根据图示可知，电压表的量程为0～3V，分度值为0.1V，示数为0.3V；因为铜与电压表的正接线柱相连，因此铜为盐水电池的正极。
18． 电压表使用前未调零 换用更小量程
【详解】[1]闭合开关，发现电表指针向右偏转至如图甲所示位置，即未闭合开关时，电表指针位于图甲中电表指针的左侧，即闭合开关前，电表指针有示数，其原因是使用前没有进行调零。
[2]此时电压表分度值为0.5V，示数为0.5V，所选的量程过大，应该断开开关后，选择更小的量程再次实验。
19． B、D 见解析
【详解】[1][2]由电路图可知，R1与R2串联，电压表测量R1两端的电压，发现电压表的示数接近电源电压，可能是R1断路或R2短路。将电压表接在B、D两点间，断开开关，如果电压表示数为0，说明R1断路；闭合开关，如果电压表示数为0，说明R2短路。
20． 电压 电流
【详解】[1][2][3]如图，若甲为电流表，乙为电压表，两灯泡串联，闭合开关，灯泡L2被短路，不发光，不符合题意；当开关S闭合后，若灯泡L1、L2并联且发光，则甲表是电压表，乙表是电流表，乙与灯泡L2在同一条支路上，测通过灯泡L2的电流。
[4]当开关S断开时，乙电流表将灯泡L1、L2短路，甲电压表和电流表串联接入电路，电压表测电源两端的电压，电源是一节新干电池，电压为1.5V，甲表的示数为1.5V。
21．(1)电压表的正、负接线柱接反了
(2)电压表所选量程太大
(3)电压表所选量程太小
【详解】（1）从图甲可以看到，电压表指针反向偏转。 这是因为电压表的正负接线柱接反了，电流从电压表的负接线柱流入，从正接线柱流出，使得指针反向偏转，不仅无法正确读数，还可能损坏电压表。
（2）图乙中指针偏转角度很小，说明所选量程远大于被测电压，导致读数不准确。
（3）图丙中指针偏转到量程最大值以外，说明所选量程小于被测电压，可能损坏电压表。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
B
D
B
C
D
D
B
B
C
题号
11
12
13
14
15





答案
ABC
BC
CD
BD
BC
