一、单选题

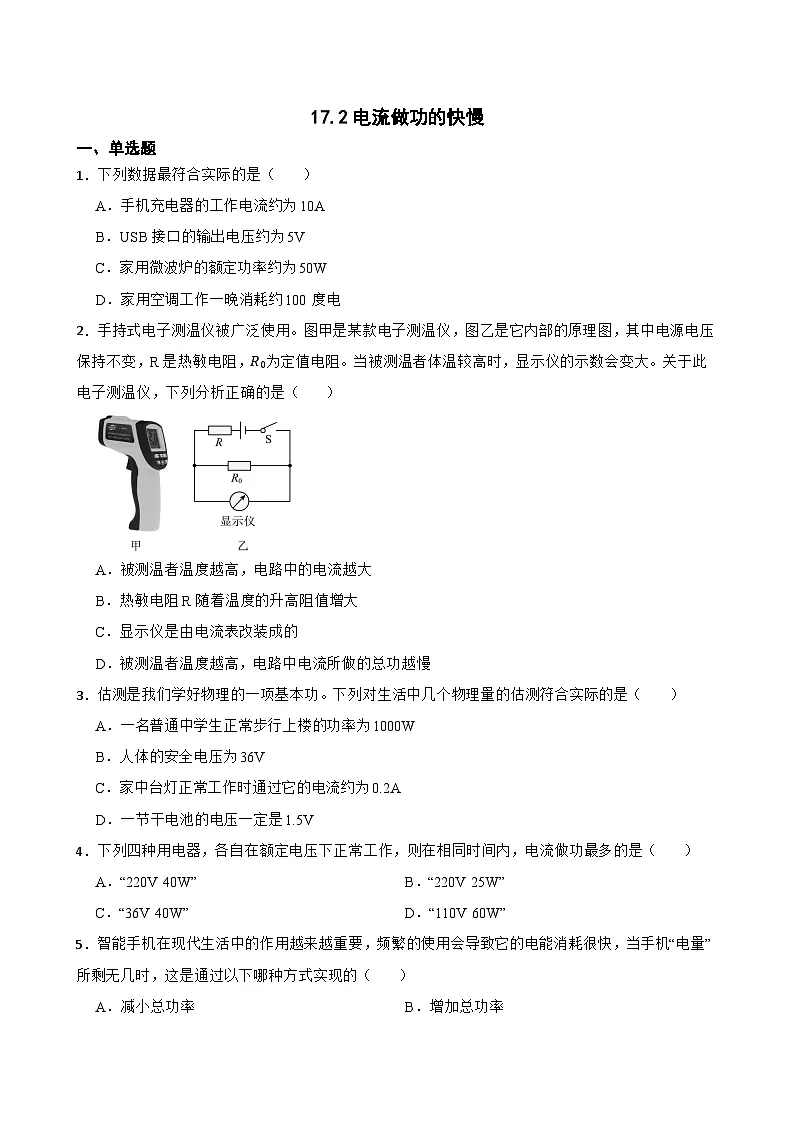

1．下列数据最符合实际的是（ ）
A．手机充电器的工作电流约为10A
B．USB接口的输出电压约为5V
C．家用微波炉的额定功率约为50W
D．家用空调工作一晚消耗约100度电
2．手持式电子测温仪被广泛使用。图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，R0为定值电阻。当被测温者体温较高时，显示仪的示数会变大。关于此电子测温仪，下列分析正确的是（ ）
A．被测温者温度越高，电路中的电流越大
B．热敏电阻R随着温度的升高阻值增大
C．显示仪是由电流表改装成的
D．被测温者温度越高，电路中电流所做的总功越慢
3．估测是我们学好物理的一项基本功。下列对生活中几个物理量的估测符合实际的是（ ）
A．一名普通中学生正常步行上楼的功率为1000W
B．人体的安全电压为36V
C．家中台灯正常工作时通过它的电流约为0.2A
D．一节干电池的电压一定是1.5V
4．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W”B．“220V 25W”
C．“36V 40W”D．“110V 60W”
5．智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，这是通过以下哪种方式实现的（ ）
A．减小总功率B．增加总功率
C．增大电池电压D．降低散热能力

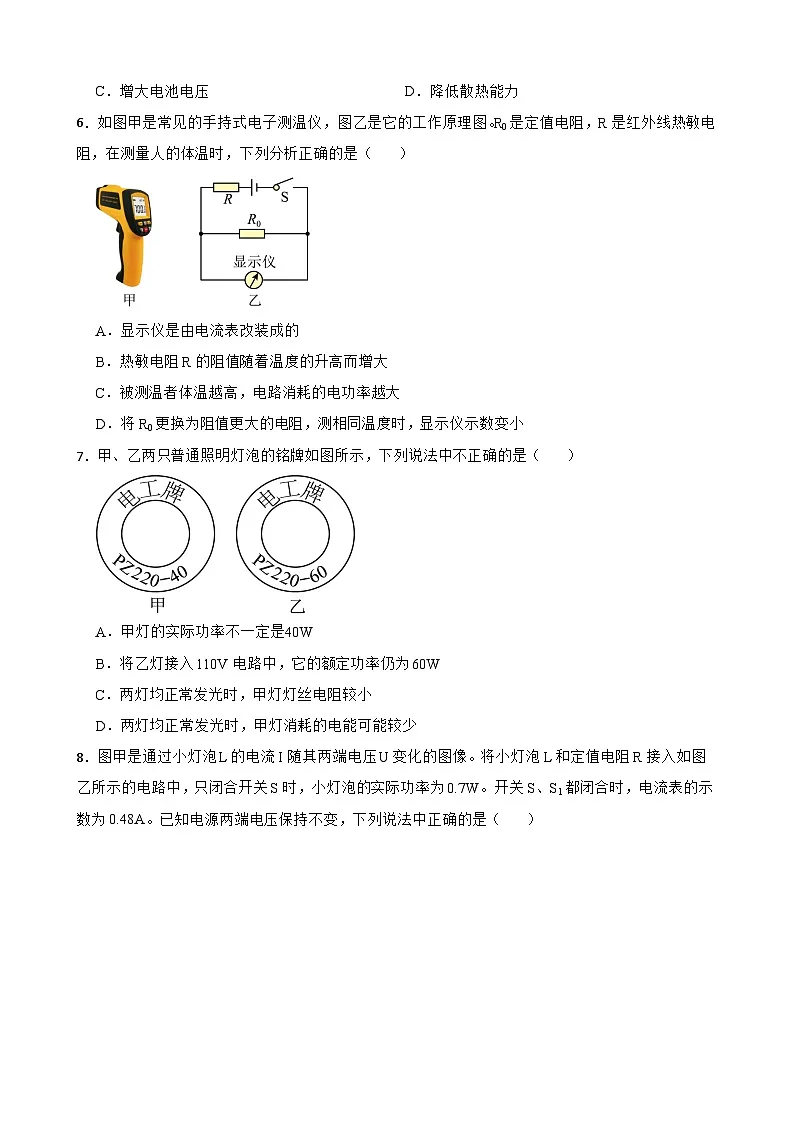

6．如图甲是常见的手持式电子测温仪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，在测量人的体温时，下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而增大
C．被测温者体温越高，电路消耗的电功率越大
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
7．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中不正确的是（ ）
A．甲灯的实际功率不一定是40W
B．将乙灯接入110V电路中，它的额定功率仍为60W
C．两灯均正常发光时，甲灯灯丝电阻较小
D．两灯均正常发光时，甲灯消耗的电能可能较少

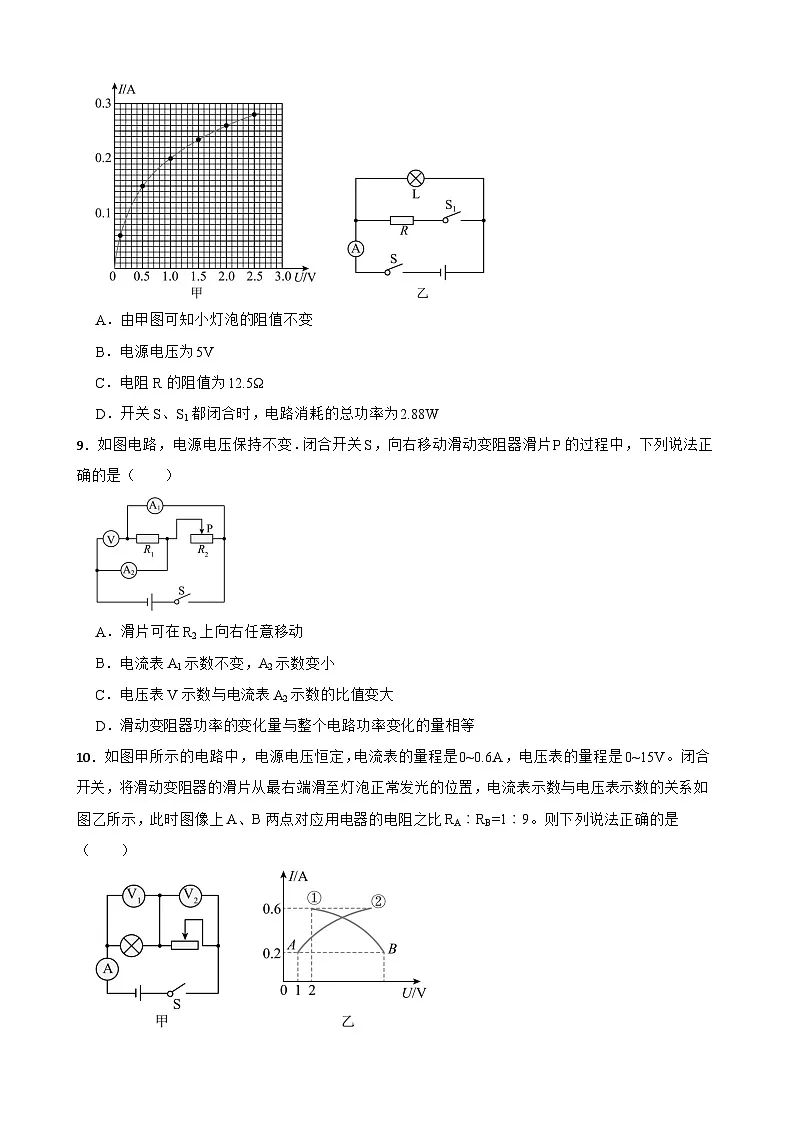

8．图甲是通过小灯泡L的电流I随其两端电压U变化的图像。将小灯泡L和定值电阻R接入如图乙所示的电路中，只闭合开关S时，小灯泡的实际功率为0.7W。开关S、S1都闭合时，电流表的示数为0.48A。已知电源两端电压保持不变，下列说法中正确的是（ ）
A．由甲图可知小灯泡的阻值不变
B．电源电压为5V
C．电阻R的阻值为12.5Ω
D．开关S、S1都闭合时，电路消耗的总功率为2.88W
9．如图电路，电源电压保持不变．闭合开关S，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（ ）
A．滑片可在R2上向右任意移动
B．电流表A1示数不变，A2示数变小
C．电压表V示数与电流表A2示数的比值变大
D．滑动变阻器功率的变化量与整个电路功率变化的量相等
10．如图甲所示的电路中，电源电压恒定，电流表的量程是0~0.6A，电压表的量程是0~15V。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，此时图像上A、B两点对应用电器的电阻之比RA︰RB=1︰9。则下列说法正确的是（ ）
A．电源电压为9VB．电路消耗的最大电功率为6W
C．灯泡的规格为“8V，3.2W”D．滑动变阻器的最大阻值为40Ω
二、填空题
11．小明发现家中的手电筒由两节干电池串联提供电源，电源电压是 V，查阅资料可知，手电筒工作时电流约为200mA，则小灯泡的电阻约为 Ω，工作时的电功率约为 W。
12．如图所示是小亮家的电能表，根据此图可知，他家同时使用的用电器的总功率不能超过 W；用电时电能表的铝盘每转过3000转，接在该电能表上的用电器消耗的电能是 J。
13．如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=20Ω,R2=10Ω，电源电压恒为6V，闭合开关S，当电表a、b为电流表，c为电压表时，电表b的示数为 ；当电表a、b为电压表，c为电流表，R2消耗的电功率为 。
14．某家用电饭锅铭牌上标有“220V，400W”，该用电器的电阻为 Ω。在额定电压下，工作18min20s，这段时间内该用电器消耗电能为 kW⋅ℎ（保留两位小数）。
15．如图所示的电路中，电源电压保持不变，定值电阻R3=20Ω。当只闭合开关S2时，电流表示数为0.3A，定值电阻R1的功率为0.9W；当闭合开关S1、S2、S3时，电流表的示数为1.2A。则电源电压为 V；闭合开关S1、S2、S3时，通电100s定值电阻R2产生的热量是 J。
16．在如图所示的电路中，电源电压为6V，R1=12Ω。电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，当滑动变阻器的滑片P向左移动时，为确保电表安全，R2连入电路的阻值最小为 Ω。整个电路的最大总功率为 W。
三、综合题
17．如图1所示，电水壶简化电路图中，R1和R2为发热电阻，S1为总开关，S2为温度开关，有1、2两个触点，控制壶的“加热”和“保温”两挡，表中数据为电水壶的部分工作参数。
（1）S1闭合，S2接1时，电水壶处于 档。电水壶的保温功率是多少？
（2）电水壶中装进1kg水正常工作，用温度计测得水温随时间变化的图像，则加热2~4min内水吸收热量是多少？ 这段时间内电水壶加热效率η1是多少？ [c水=4.2×103J/(kg·℃)]
（3）电水壶4~6min内的加热效率为η2，根据图像可判断η1 η2（选填“大于”、“等于”或“小于”）。
四、简答题
18．如图所示为家用电炉的空炉盘，现有长度和材料相同、横截面积不同的甲、乙两根新电阻丝（S甲>S乙）。选择哪根电阻丝绕制在炉盘上能实现电炉的额定功率较大？为什么？
五、作图题
19．现代家庭厨房中的排油烟机，主要由电动机和照明灯等构成，前面面板上的开关有快速、慢速和照明等，照明灯一般为220V 15W的两盏灯，由一个照明开关控制．请在下面的方框中连出排油烟机的内部电路．
六、实验探究题
20．学校实验室新进了一批规格为“”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格。7
（1）根据图甲所示电路图，用笔画线代替导线把图乙所示的实物电路补充完整。
当滑动变阻器向左滑动时电压表的示数将 (选填：“变大”或“变小”或“不变”)。
（2）小明完成实验后，根据实验数据作出I−U关系图像如图丙所示，由图像可得小灯泡的额定功率为 W，该小灯泡 (选填“符合”或“不符合”)制造规格。
（3）由I−U关系图像可知当小灯泡两端电压为1V时，它的电阻为 Ω；进一步分析图像可得小灯泡电阻随着两端电压的升高而 。(选填“增大”或“减小”或“不变”)
（4）当滑动变阻器向左滑动时，突然灯泡熄灭，电流表无示数，电压表示数较大，可能出现的故障是 。
七、科普阅读题
21．阅读下面的材料，回答问题。
碲化镉发电玻璃
绿色低碳是我国“十四五”期间重要的发展目标，而光伏发电是实现这一目标的主力军。在光伏行业快速发展的过程中，除了晶体硅电池备受关注外，以碲化镉为吸收层的薄膜电池同样受到业界聚焦。
在普通的玻璃涂抹4微米厚的碲化镉光电薄膜后，就变成可导电、可发电、可回收的半导体材料，从而完成光电转换和电能供应，真正实现“有光就有电”，相比其他同类型材料，碲化镉材料碳排放量更低、发电量更大碲化镉发电玻璃可以吸收太阳光中的紫外及红外部分，从而起到降低辐射的作用。碲化镉的光谱响应和太阳光谱非常匹配，光吸收率高，约能吸收95%的阳光，适合于光电能量转换。一块碲化镉发电玻璃只需要20克碲化镉，每年发电约270度，材料至少能用50年。而每生产1度电，碲化镉所排放的二氧化碳仅有11克。碲化镉发电玻璃反射率低、没有光污染，不仅可应用于大型太阳能地面电站，还可完全替代传统建筑材料应用于各种建筑物，用太阳能发电为建筑提供清洁能源，达到节能减排的效果。
（1）碲化镉发电玻璃可以降低辐射的原因是 ；
（2）一块碲化镉发电玻璃每年发电量可供一只“220V 10W”的LED灯正常工作 h；
（3）采用碲化镉发电玻璃发电的优点为 。（写出一条即可）
参考答案
1．B
2．A
3．C
4．D
5．A
6．C
7．C
8．C
9．D
10．B
11．3；15；0.6
12．4400；3.6×106
13．0.9A；0.4W
14．121；0.12
15．9；270
16．2.4；15
17．加热；220W；8.4×104J；63.6%；大于
18．电阻的大小与导体的材料、长度、横截面积和温度有关；长度和材料相同、横截面积不同的甲、乙两根新电阻丝(S甲>S乙)，则甲的电阻要小于乙的电阻；电阻丝绕制在炉盘上能实现电炉的额定功率较大，由于电源电压不变，根据P=U2R可知，电阻丝的电阻越小，功率越大，所以应选择甲电阻丝。
19．
20．（1）；变大
（2）0.75；符合
（3）5；增大
（4）灯泡断路
21．（1）碲化镉能吸收95%的阳光，可以吸收太阳光中的紫外线和红外线
（2）2.7×104
（3）碲化镉材料碳排放量更低，为建筑提供清洁能源，达到节能减排的效果。水壶容量
1L
额定电压
220V
加热功率
1100W
电热丝R1阻值
176Ω
