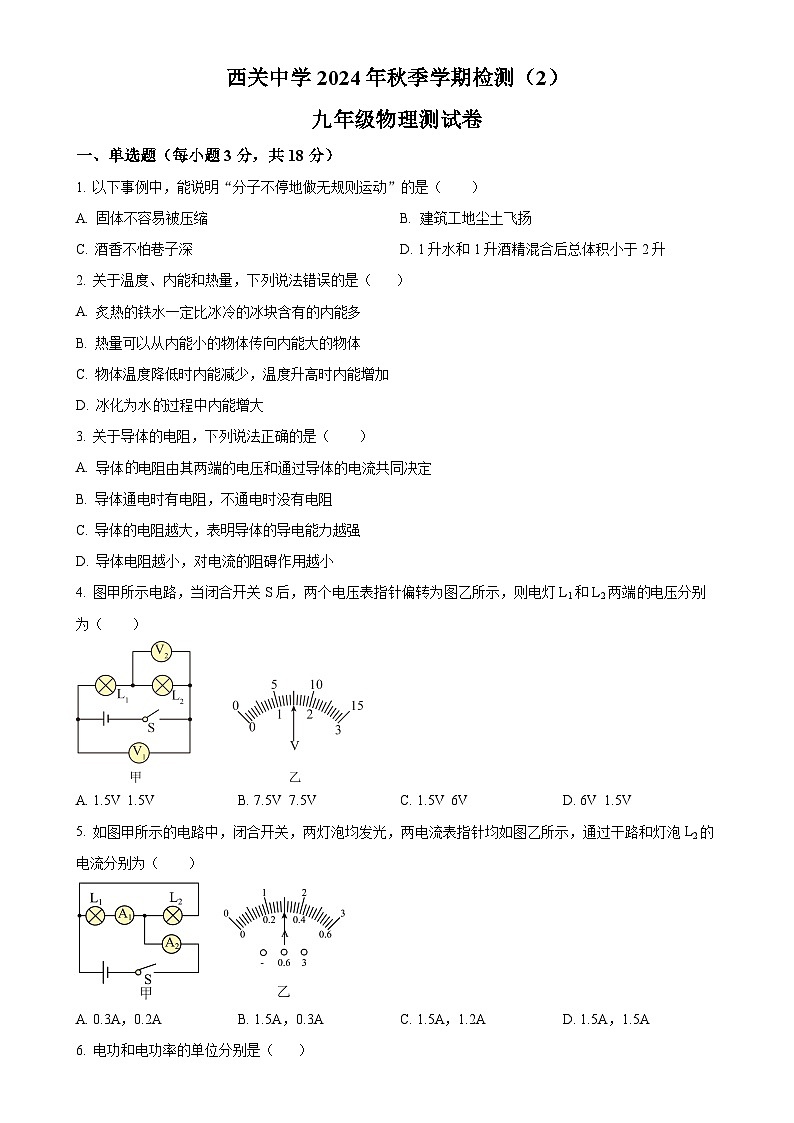

甘肃省甘谷县西关中学九年级上学期12月检测物理试题（原卷版）-A4

这是一份甘肃省甘谷县西关中学九年级上学期12月检测物理试题（原卷版）-A4，共6页。试卷主要包含了单选题，填空题，作图识图题，实验题，计算题等内容，欢迎下载使用。
一、单选题（每小题3分，共18分）
1. 以下事例中，能说明“分子不停地做无规则运动”的是（ ）
A. 固体不容易被压缩B. 建筑工地尘土飞扬
C. 酒香不怕巷子深D. 1升水和1升酒精混合后总体积小于2升
2. 关于温度、内能和热量，下列说法错误的是（ ）
A. 炙热的铁水一定比冰冷的冰块含有的内能多
B. 热量可以从内能小的物体传向内能大的物体
C. 物体温度降低时内能减少，温度升高时内能增加
D. 冰化为水过程中内能增大
3. 关于导体的电阻，下列说法正确的是（ ）
A. 导体电阻由其两端的电压和通过导体的电流共同决定
B. 导体通电时有电阻，不通电时没有电阻
C. 导体的电阻越大，表明导体的导电能力越强
D. 导体电阻越小，对电流的阻碍作用越小
4. 图甲所示电路，当闭合开关S后，两个电压表指针偏转为图乙所示，则电灯L1和L2两端电压分别为（ ）
A. 1.5V 1.5VB. 7.5V 7.5VC. 1.5V 6VD. 6V 1.5V
5. 如图甲所示的电路中，闭合开关，两灯泡均发光，两电流表指针均如图乙所示，通过干路和灯泡L2的电流分别为（ ）
A. 0.3A，0.2AB. 1.5A，0.3AC. 1.5A，1.2AD. 1.5A，1.5A
6. 电功和电功率的单位分别是（ ）

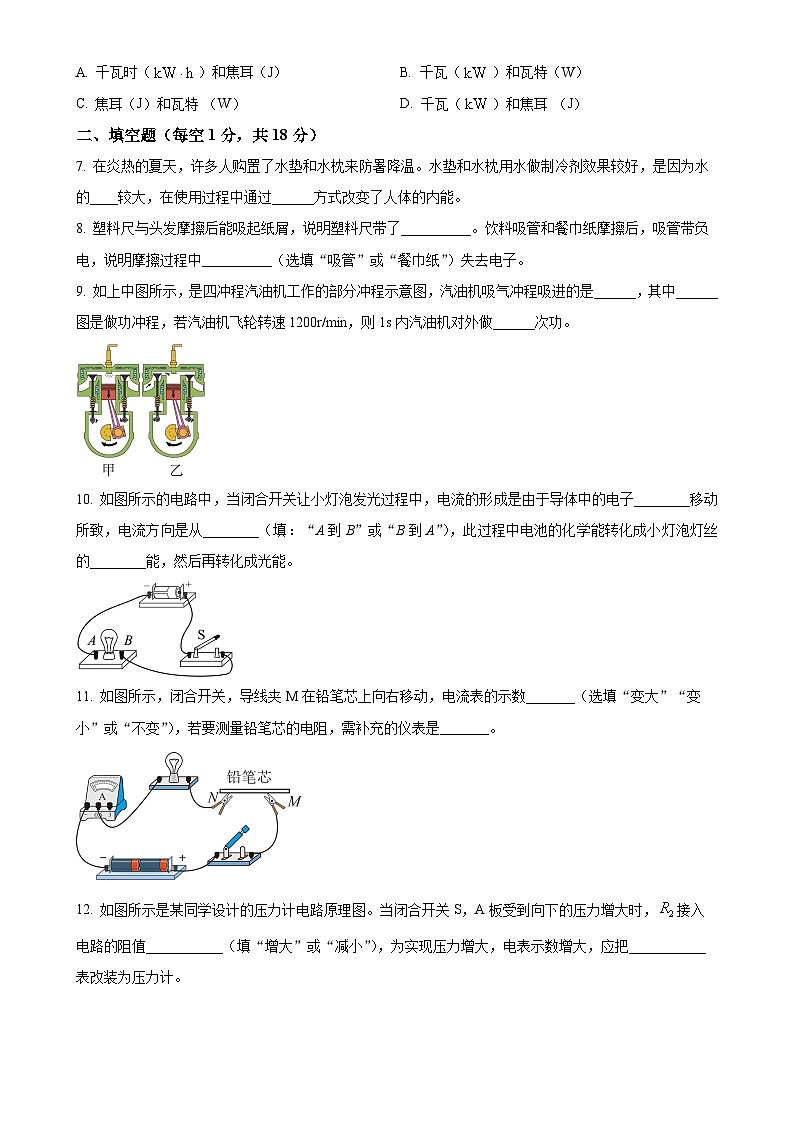

A. 千瓦时（）和焦耳（J）B. 千瓦（）和瓦特（W）
C. 焦耳（J）和瓦特 （W）D. 千瓦（）和焦耳 （J）
二、填空题（每空1分，共18分）
7. 在炎热的夏天，许多人购置了水垫和水枕来防暑降温。水垫和水枕用水做制冷剂效果较好，是因为水的____较大，在使用过程中通过______方式改变了人体的内能。
8. 塑料尺与头发摩擦后能吸起纸屑，说明塑料尺带了__________。饮料吸管和餐巾纸摩擦后，吸管带负电，说明摩擦过程中__________（选填“吸管”或“餐巾纸”）失去电子。
9. 如上中图所示，是四冲程汽油机工作的部分冲程示意图，汽油机吸气冲程吸进的是______，其中______图是做功冲程，若汽油机飞轮转速1200r/min，则1s内汽油机对外做______次功。
10. 如图所示的电路中，当闭合开关让小灯泡发光过程中，电流的形成是由于导体中的电子________移动所致，电流方向是从________（填：“A到B”或“B到A”），此过程中电池的化学能转化成小灯泡灯丝的________能，然后再转化成光能。
11. 如图所示，闭合开关，导线夹M在铅笔芯上向右移动，电流表的示数_______（选填“变大”“变小”或“不变”），若要测量铅笔芯的电阻，需补充的仪表是_______。

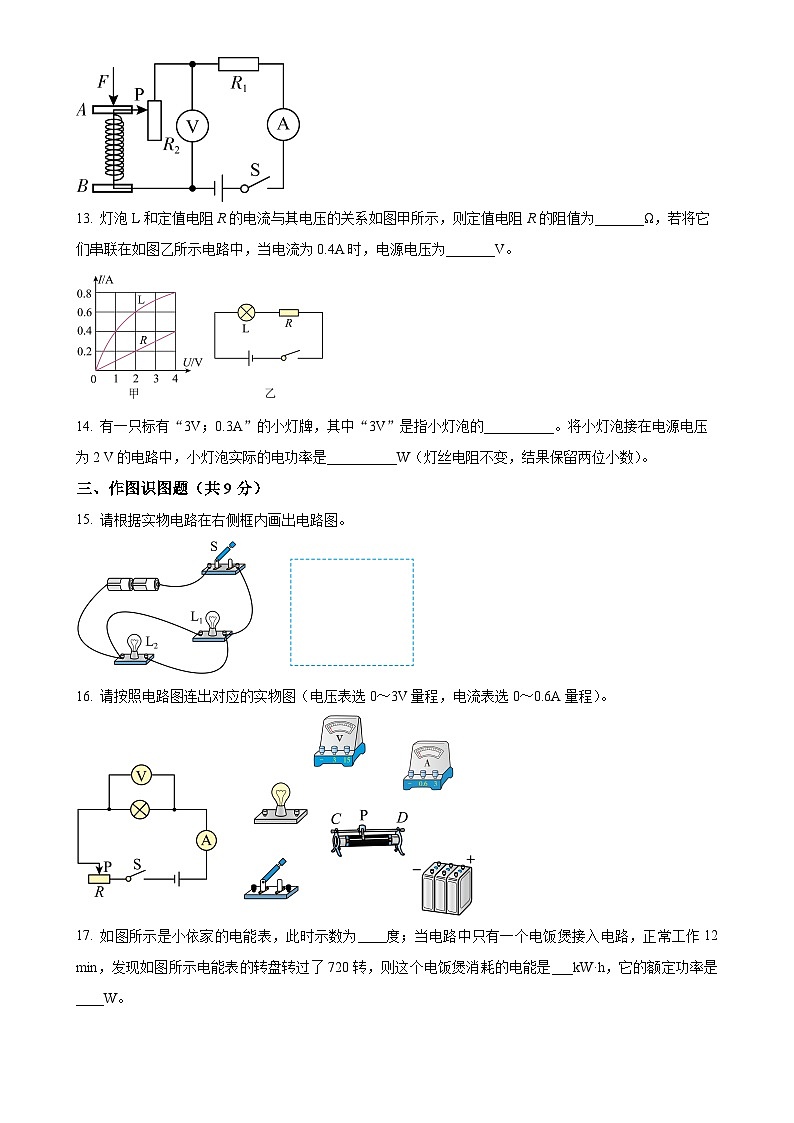

12. 如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。
13. 灯泡L和定值电阻R的电流与其电压的关系如图甲所示，则定值电阻R的阻值为_______Ω，若将它们串联在如图乙所示电路中，当电流为0.4A时，电源电压为_______V。
14. 有一只标有“3V；0.3A”的小灯牌，其中“3V”是指小灯泡的__________。将小灯泡接在电源电压为2 V的电路中，小灯泡实际的电功率是__________W（灯丝电阻不变，结果保留两位小数）。
三、作图识图题（共9分）
15. 请根据实物电路在右侧框内画出电路图。

16. 请按照电路图连出对应的实物图（电压表选0～3V量程，电流表选0～0.6A量程）。
17. 如图所示是小依家的电能表，此时示数为____度；当电路中只有一个电饭煲接入电路，正常工作12 min，发现如图所示电能表的转盘转过了720转，则这个电饭煲消耗的电能是___kW·h，它的额定功率是____W。
四、实验题（每空1分，共17分）
18. 利用如图甲、乙所示的实验装置探究“煤油和水的温度变化与吸热的关系”。
（1）在两烧杯中分别装入初始温度相同且______相等的煤油和水；
（2）实验中，是通过______来间接反映煤油和水吸收的热量；
（3）根据实验数据绘制成温度与时间的关系图像，如上图丙所示，分析图像可知______（选填“煤油”或“水”）的吸热能力较强；
（4）从图像中可知，煤油比热容是______。[]
19. 在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为___________V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为___________A，该电阻的阻值为___________。
20. 在利用“伏安法”测量定值电阻的阻值的实验中：
（1）开始实验前开关应该________（填“断开”或“闭合”），应把图甲中滑动变阻器的滑片P置于最________（选填“左”或“右”）端；
（2）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为________V，电阻的阻值为________。
五、计算题（每小题6分，共18分）
21. 一壶中水的质量为2.5kg，在液化石油气炉上从20℃煮至沸腾。在这过程中，共燃烧了液化石油气50g。（壶吸热忽略不计）在这过程中，[液化石油气热值为4.2×107J/kg]求：
（1）水共吸收了多少热量？（1标准大气压）
（2）这些液化石油气完全燃烧共放出多少热量？
（3）炉子的效率。
22. 如图所示，R1=10Ω，R2=20Ω，当开关S闭合时，电压表的示数为4V。求：
（1）通过R1的电流；
（2）R2两端的电压；
（3）电源电压。
23. 如图所示为某型号电暖气及其工作原理的简化电路图。电暖气的额定电压为220V，工作状态分为高、低温两挡。其中R1和R2可视为阻值不变的电热丝，R1的阻值为96.8Ω，高温挡的功率为900W。
（1）求高温挡工作时通过电暖气的电流（保留1位小数）；
（2）请分析说明当只闭合开关S1时，电暖气处于高温挡还低温挡；
（3）求电阻丝R2的阻值。
