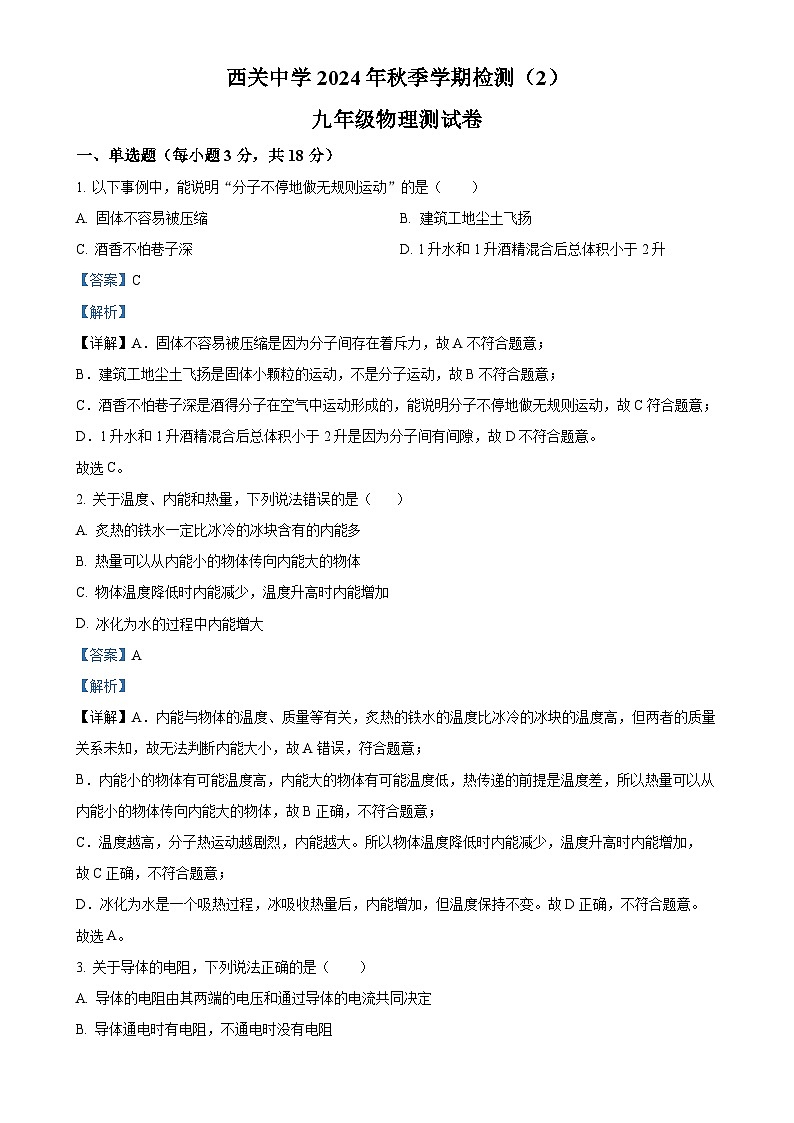

甘肃省甘谷县西关中学九年级上学期12月检测物理试题（解析版）-A4

这是一份甘肃省甘谷县西关中学九年级上学期12月检测物理试题（解析版）-A4，共14页。试卷主要包含了单选题，填空题，作图识图题，实验题，计算题等内容，欢迎下载使用。
一、单选题（每小题3分，共18分）
1. 以下事例中，能说明“分子不停地做无规则运动”的是（ ）
A. 固体不容易被压缩B. 建筑工地尘土飞扬
C. 酒香不怕巷子深D. 1升水和1升酒精混合后总体积小于2升
【答案】C
【解析】
【详解】A．固体不容易被压缩是因为分子间存在着斥力，故A不符合题意；
B．建筑工地尘土飞扬是固体小颗粒的运动，不是分子运动，故B不符合题意；
C．酒香不怕巷子深是酒得分子在空气中运动形成的，能说明分子不停地做无规则运动，故C符合题意；
D．1升水和1升酒精混合后总体积小于2升是因为分子间有间隙，故D不符合题意。
故选C。
2. 关于温度、内能和热量，下列说法错误的是（ ）
A. 炙热的铁水一定比冰冷的冰块含有的内能多
B. 热量可以从内能小的物体传向内能大的物体
C. 物体温度降低时内能减少，温度升高时内能增加
D. 冰化为水的过程中内能增大
【答案】A
【解析】
【详解】A．内能与物体的温度、质量等有关，炙热的铁水的温度比冰冷的冰块的温度高，但两者的质量关系未知，故无法判断内能大小，故A错误，符合题意；
B．内能小的物体有可能温度高，内能大的物体有可能温度低，热传递的前提是温度差，所以热量可以从内能小的物体传向内能大的物体，故B正确，不符合题意；
C．温度越高，分子热运动越剧烈，内能越大。所以物体温度降低时内能减少，温度升高时内能增加，故C正确，不符合题意；
D．冰化为水是一个吸热过程，冰吸收热量后，内能增加，但温度保持不变。故D正确，不符合题意。
故选A。
3. 关于导体的电阻，下列说法正确的是（ ）
A. 导体的电阻由其两端的电压和通过导体的电流共同决定
B. 导体通电时有电阻，不通电时没有电阻
C. 导体电阻越大，表明导体的导电能力越强
D. 导体电阻越小，对电流的阻碍作用越小
【答案】D
【解析】
【详解】AB．电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，导体通电时有电阻，不通电时也有电阻，故AB错误；
C．导体的电阻越大，表明导体的导电能力越差，故C错误；
D．电阻是指导体对电流的阻碍作用，导体电阻越小，对电流的阻碍作用越小，故D正确。
故选D。

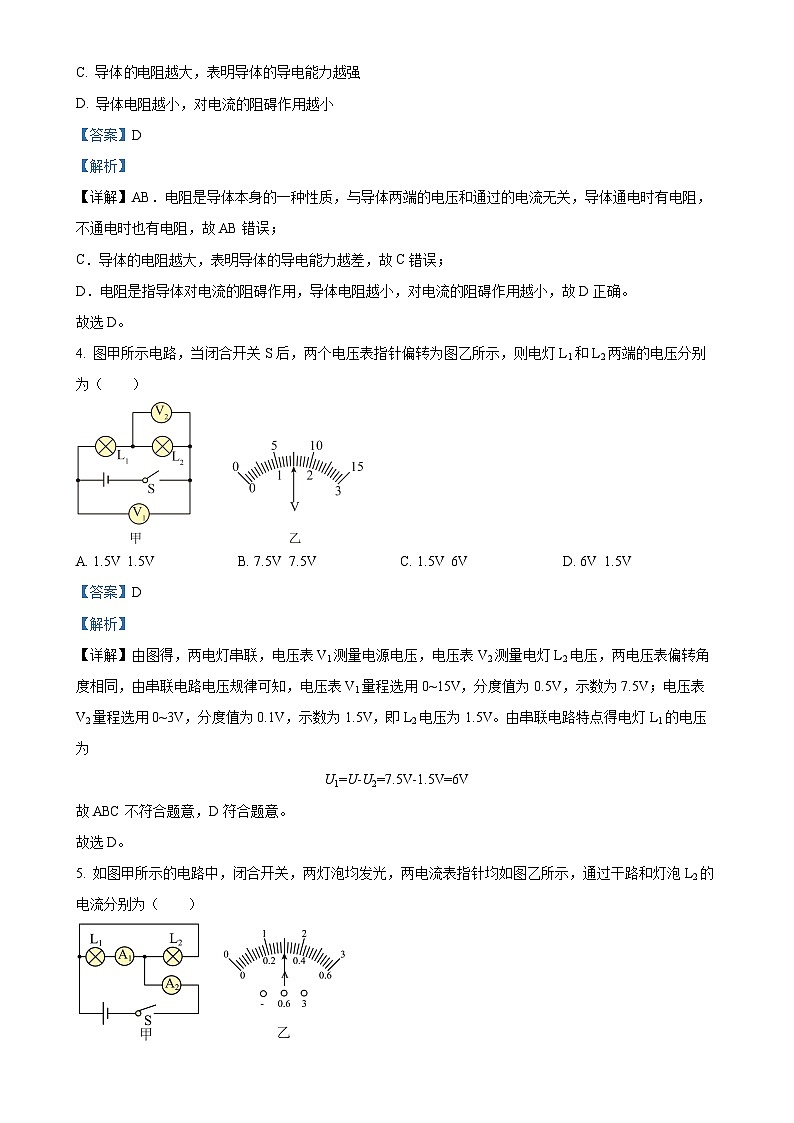

4. 图甲所示电路，当闭合开关S后，两个电压表指针偏转为图乙所示，则电灯L1和L2两端的电压分别为（ ）
A. 1.5V 1.5VB. 7.5V 7.5VC. 1.5V 6VD. 6V 1.5V
【答案】D
【解析】
【详解】由图得，两电灯串联，电压表V1测量电源电压，电压表V2测量电灯L2电压，两电压表偏转角度相同，由串联电路电压规律可知，电压表V1量程选用0~15V，分度值为0.5V，示数为7.5V；电压表V2量程选用0~3V，分度值为0.1V，示数为1.5V，即L2电压为1.5V。由串联电路特点得电灯L1的电压为
U1=U-U2=7.5V-1.5V=6V
故ABC不符合题意，D符合题意。
故选D。
5. 如图甲所示的电路中，闭合开关，两灯泡均发光，两电流表指针均如图乙所示，通过干路和灯泡L2的电流分别为（ ）

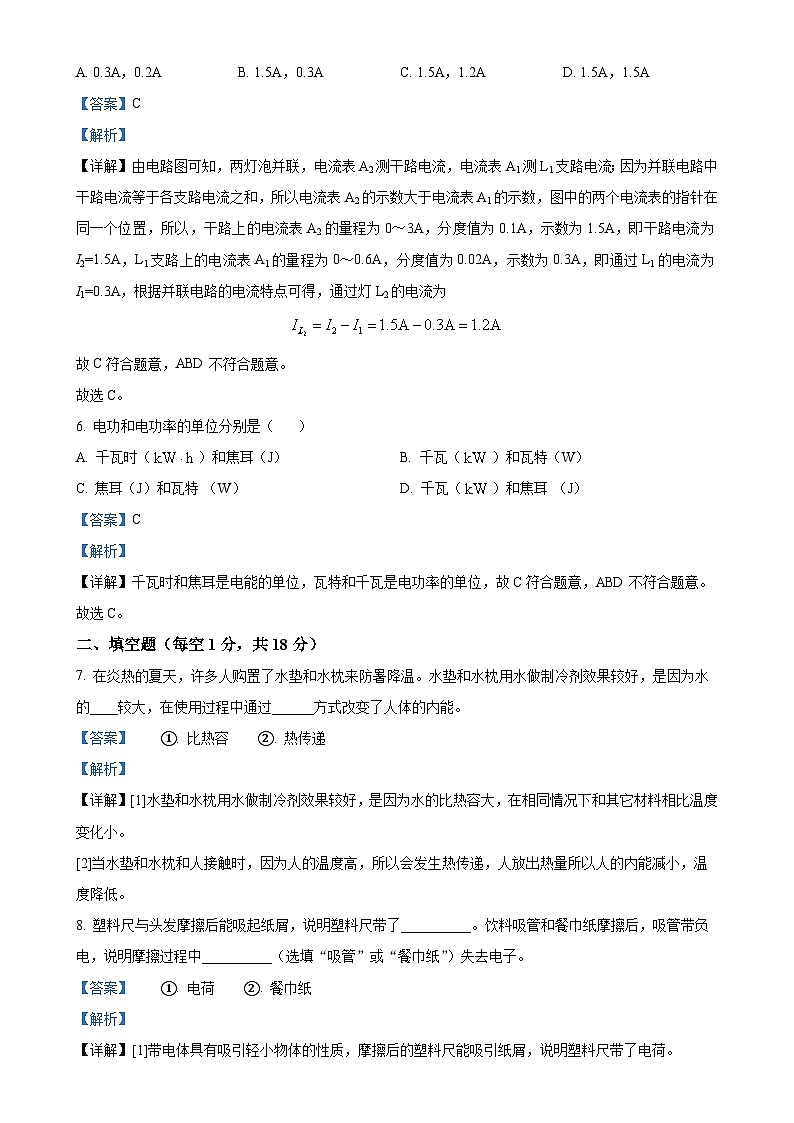

A. 0.3A，0.2AB. 1.5A，0.3AC. 1.5A，1.2AD. 1.5A，1.5A
【答案】C
【解析】
【详解】由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L1支路电流；因为并联电路中干路电流等于各支路电流之和，所以电流表A2的示数大于电流表A1的示数，图中的两个电流表的指针在同一个位置，所以，干路上的电流表A2的量程为0～3A，分度值为0.1A，示数为1.5A，即干路电流为I2=1.5A，L1支路上的电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.3A，即通过L1的电流为I1=0.3A，根据并联电路的电流特点可得，通过灯L2的电流为
故C符合题意，ABD不符合题意。
故选C。
6. 电功和电功率的单位分别是（ ）
A. 千瓦时（）和焦耳（J）B. 千瓦（）和瓦特（W）
C. 焦耳（J）和瓦特 （W）D. 千瓦（）和焦耳 （J）
【答案】C
【解析】
【详解】千瓦时和焦耳是电能的单位，瓦特和千瓦是电功率的单位，故C符合题意，ABD不符合题意。
故选C。
二、填空题（每空1分，共18分）
7. 在炎热的夏天，许多人购置了水垫和水枕来防暑降温。水垫和水枕用水做制冷剂效果较好，是因为水的____较大，在使用过程中通过______方式改变了人体的内能。
【答案】 ①. 比热容 ②. 热传递
【解析】
【详解】[1]水垫和水枕用水做制冷剂效果较好，是因为水的比热容大，在相同情况下和其它材料相比温度变化小。
[2]当水垫和水枕和人接触时，因为人的温度高，所以会发生热传递，人放出热量所以人的内能减小，温度降低。
8. 塑料尺与头发摩擦后能吸起纸屑，说明塑料尺带了__________。饮料吸管和餐巾纸摩擦后，吸管带负电，说明摩擦过程中__________（选填“吸管”或“餐巾纸”）失去电子。
【答案】 ①. 电荷 ②. 餐巾纸
【解析】
【详解】[1]带电体具有吸引轻小物体的性质，摩擦后的塑料尺能吸引纸屑，说明塑料尺带了电荷。
[2]摩擦起电的实质是电子发生了转移，吸管带负电是因为得到了电子，故餐巾纸因失去电子而带正电。
9. 如上中图所示，是四冲程汽油机工作的部分冲程示意图，汽油机吸气冲程吸进的是______，其中______图是做功冲程，若汽油机飞轮转速1200r/min，则1s内汽油机对外做______次功。
【答案】 ①. 空气和汽油的混合气体（混合物） ②. 甲 ③. 10
【解析】
【详解】[1]汽油机吸气冲程吸进是空气和汽油的混合物。
[2]甲图进气门和排气门关闭，火花塞点火，是做功冲程。
[3]飞轮转速为1200r/min，即20r/s，因为汽油机每2r做一次功，故1s内汽油机对外做10次功。
10. 如图所示的电路中，当闭合开关让小灯泡发光过程中，电流的形成是由于导体中的电子________移动所致，电流方向是从________（填：“A到B”或“B到A”），此过程中电池的化学能转化成小灯泡灯丝的________能，然后再转化成光能。
【答案】 ①. 定向 ②. B到A ③. 内
【解析】
【详解】[1]电荷的定向移动形成电流，当闭合开关让小灯泡发光过程中，电流的形成是由于导体中的电子定向移动所致。
[2]在该电路中，电流从电源的正极出发，经过开关和灯泡，最后回到电源的负极，所以，电流方向是从B到A。
[3]根据能量转化可知，此过程中电池的化学能转化成小灯泡灯丝的内能，然后再转化成光能。
11. 如图所示，闭合开关，导线夹M在铅笔芯上向右移动，电流表的示数_______（选填“变大”“变小”或“不变”），若要测量铅笔芯的电阻，需补充的仪表是_______。
【答案】 ①. 变小 ②. 电压表
【解析】
【11题详解】
[1]闭合开关，导线夹M在铅笔芯上向右移动时，铅笔芯接入电路的长度变长，电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小。
[2]若要测量铅笔芯的电阻，需补充的仪表是电压表，用电压表测出铅笔芯两端的电压，用电流表测出通过铅笔芯的电流，根据求出电阻。
12. 如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。
【答案】 ①. 增大 ②. 电压
【解析】
【分析】
【详解】[1]如图可知，当压力增大时，滑片P向下移动，则接入电路的阻值增大。
[2]当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。
13. 灯泡L和定值电阻R的电流与其电压的关系如图甲所示，则定值电阻R的阻值为_______Ω，若将它们串联在如图乙所示电路中，当电流为0.4A时，电源电压为_______V。
【答案】 ①. 10 ②. 5
【解析】
【详解】[1]定值电阻R的阻值为
[2]若将它们串联在如图乙所示电路中，当电流为0.4A时，根据甲图可知，灯两端电压为1V，定值电阻两端电压为4V，电源电压为
U0=UL+UR=1V+4V=5V
14. 有一只标有“3V；0.3A”的小灯牌，其中“3V”是指小灯泡的__________。将小灯泡接在电源电压为2 V的电路中，小灯泡实际的电功率是__________W（灯丝电阻不变，结果保留两位小数）。
【答案】 ①. 额定电压 ②. 0.40
【解析】
【详解】[1]小灯泡的规格“3V；0.3A”中“3V”是指小灯泡的额定电压。
[2]小灯泡的规格灯牌上标出的是其额定电压与额定电流，则由欧姆定律可得，小灯泡的灯丝电阻为
将小灯泡接在电源电压为2V的电路中时，小灯泡实际的电功率为
三、作图识图题（共9分）
15. 请根据实物电路在右侧框内画出电路图。

【答案】
【解析】
【详解】由实物图可知，电流从电源正极流出后，经过开关S，分为两条支路，一条经过灯泡L1，另一支经过灯泡L2，两支电流汇合后回到电源负极，电路图如图所示：

16. 请按照电路图连出对应的实物图（电压表选0～3V量程，电流表选0～0.6A量程）。
【答案】
【解析】
【详解】由电路图得，灯泡与滑动变阻器串联，电流表测量电路电流，电压表测量灯泡电压。根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联电流表、灯泡、滑动变阻器、开关回到负极，最后把电压表并联在灯泡两端；要注意连接滑动变阻器的左上方接线柱和右下方接线柱串联在电路中，电压表选用0～3V量程，电流表选用0～0.6A量程；如下图所示：
17. 如图所示是小依家的电能表，此时示数为____度；当电路中只有一个电饭煲接入电路，正常工作12 min，发现如图所示电能表的转盘转过了720转，则这个电饭煲消耗的电能是___kW·h，它的额定功率是____W。
【答案】 ①. 2045.5 ②. 0.24 ③. 1200
【解析】
【详解】[1]电能表示数最后一位为小数位，所以，电能表此时示数为2045.5kW·h，即2045.5度。
[2]这个电饭煲消耗的电能是
[3]它的额定功率是
四、实验题（每空1分，共17分）
18. 利用如图甲、乙所示的实验装置探究“煤油和水的温度变化与吸热的关系”。
（1）在两烧杯中分别装入初始温度相同且______相等的煤油和水；
（2）实验中，是通过______来间接反映煤油和水吸收的热量；
（3）根据实验数据绘制成温度与时间的关系图像，如上图丙所示，分析图像可知______（选填“煤油”或“水”）的吸热能力较强；
（4）从图像中可知，煤油的比热容是______。[]
【答案】（1）质量 （2）加热时间
（3）水 （4）
【解析】
【小问1详解】
探究“煤油和水的温度变化与吸热的关系”时，除液体种类外，其它因素要控制相同，要取相同多的煤油和水，质量是反映物体所含物质多少的物理量，所以，要在两烧杯中分别装入初始温度相同且质量相等的煤油和水。
【小问2详解】
实验中，用相同的加热器对两种液体进行加热，相同的加热器在相同时间内放出的热量相等，是通过加热时间来间接反映煤油和水吸收的热量。
【小问3详解】
分析图像可知，相同质量的煤油和水，升高相同温度时，水的加热时间较长，即水吸收的热量较多，所以，水的吸热能力较强。
【小问4详解】
由图像可知，相同质量的煤油和水，升高相同温度时，水的加热时间是煤油的2倍，则水吸收的热量是煤油的2倍，即
即
解得，煤油比热容是
19. 在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为___________V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为___________A，该电阻的阻值为___________。
【答案】 ①. ②. A ③. 2 ④. 左 ⑤. 50 ⑥. 电压 ⑦. 反比 ⑧. 0.3 ⑨. 5
【解析】
【详解】（1）[1]滑动变阻器按一上一下的原则串联在电路中，滑片P向右移动时电路中电流变大，说明接入电路中的电阻变小，即右下方接线柱必须接入电路中，定值电阻与滑动变阻器串联连接，实物电路图如图所示：
（2）[2]正确连接并规范操作后，闭合开关，两电表均无示数，说明电路断路。将电压表接在滑动变阻器两端时无示数，说明滑动变阻器之外断路，接在开关两端时有示数，说明电压表与电源之间是通路，故电路故障开关断路。
故选A。
（3）[3]由图象可知，当R=5Ω时，电路中的电流I=0.4A，定值电阻两端的电压
[4]当R的电阻由5Ω更换为10Ω时，电阻变大，分压增多，电压表示数增大，根据控制变量法可知在探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V。
[5]因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
当定值电阻的阻值为25Ω时，滑动变阻器接入电路中的电阻最大，此时电路中的电流
此时滑动变阻器接入电路中的阻值
​​即滑动变阻器的阻值至少为50Ω；
[6][7]如图丙的图像所示，导体两端电压一定时，此时导体中的电流与导体的电阻的乘积是一个定值，故当导体两端电压一定时，导体中的电流跟导体的电阻成反比。
（4）[8]由丙图可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A。
[9]未知电阻的阻值
20. 在利用“伏安法”测量定值电阻的阻值的实验中：
（1）开始实验前开关应该________（填“断开”或“闭合”），应把图甲中滑动变阻器的滑片P置于最________（选填“左”或“右”）端；
（2）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为________V，电阻的阻值为________。
【答案】（1） ① 断开 ②. 左
（2） ①. 2 ②. 4
【解析】
【小问1详解】
[1][2]为保护电路，闭合开关前，开关断开，应将滑动变阻器滑片P置于阻值最大处，如图甲所示，应将滑动变阻器滑片P置于最左端。
【小问2详解】
[1][2]由图乙可知，电压表的量程为0~3V，分度值为0.1V，示数为2V，由图丙可知电流表的量程为0~0.6A，分度值为0.02A，示数为0.5A，则电阻R的阻值为
五、计算题（每小题6分，共18分）
21. 一壶中水的质量为2.5kg，在液化石油气炉上从20℃煮至沸腾。在这过程中，共燃烧了液化石油气50g。（壶吸热忽略不计）在这过程中，[液化石油气热值为4.2×107J/kg]求：
（1）水共吸收了多少热量？（1标准大气压）
（2）这些液化石油气完全燃烧共放出多少热量？
（3）炉子的效率。
【答案】（1）8.4×105J
（2）2.1×106J
（3）40%
【解析】
【小问1详解】
水吸收的热量为
【小问2详解】
液化石油气完全燃烧放出的热量为
【小问3详解】
炉子的效率为
22. 如图所示，R1=10Ω，R2=20Ω，当开关S闭合时，电压表的示数为4V。求：
（1）通过R1的电流；
（2）R2两端的电压；
（3）电源电压。
【答案】（1）0.4A
（2）8V （3）12V
【解析】
【小问1详解】
由电路图可知，R1与R2串联，电压表测R1两端的电压。根据欧姆定律可得，通过R1的电流为
【小问2详解】
串联电路中各处的电流相等，所以通过R2的电流为0.4A，则R2两端的电压为
小问3详解】
串联电路中总电压等于各分电压之和，所以电源电压为
U=U1+U2=4V+8V=12V
23. 如图所示为某型号电暖气及其工作原理的简化电路图。电暖气的额定电压为220V，工作状态分为高、低温两挡。其中R1和R2可视为阻值不变的电热丝，R1的阻值为96.8Ω，高温挡的功率为900W。
（1）求高温挡工作时通过电暖气的电流（保留1位小数）；
（2）请分析说明当只闭合开关S1时，电暖气处于高温挡还是低温挡；
（3）求电阻丝R2的阻值。
【答案】（1）4.1A；（2）低温挡；（3）
【解析】
【详解】解：（1）高温挡工作时通过电暖气的电流
（2）当只闭合开关S1时，只有R1工作，而当两开关都闭合时，两电阻并联，总电阻最小，根据，电功率最大，为高温挡，故只闭合开关S1时，只有R1工作，电暖气处于低温挡。
（3）低温挡的功率为
电阻丝R2的功率为
电阻丝R2的阻值
答：（1）高温挡工作时通过电暖气的电流为；
（2）只闭合开关S1时，电暖气处于低温挡；
