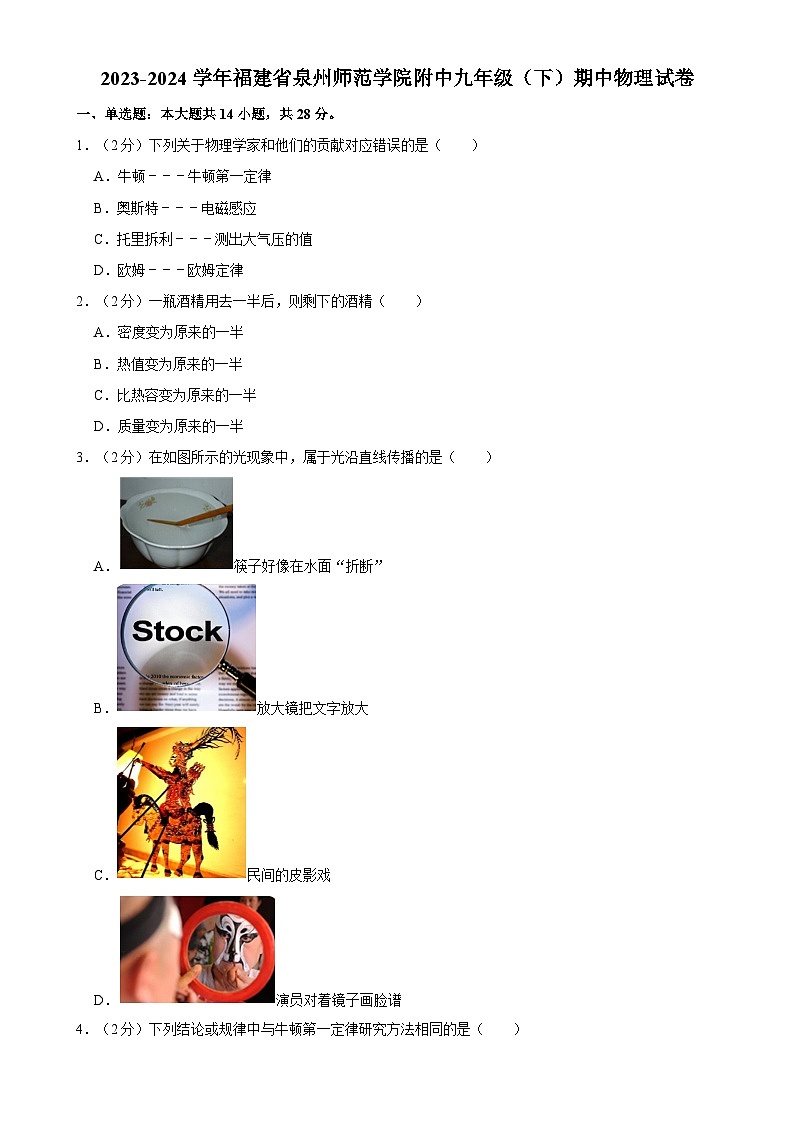

福建省泉州师范学院附中九年级下学期期中物理试卷-A4

这是一份福建省泉州师范学院附中九年级下学期期中物理试卷-A4，共21页。试卷主要包含了单选题，填空题，作图题，简答题，实验探究题，计算题等内容，欢迎下载使用。
1．（2分）下列关于物理学家和他们的贡献对应错误的是（ ）
A．牛顿﹣﹣﹣牛顿第一定律
B．奥斯特﹣﹣﹣电磁感应
C．托里拆利﹣﹣﹣测出大气压的值
D．欧姆﹣﹣﹣欧姆定律
2．（2分）一瓶酒精用去一半后，则剩下的酒精（ ）
A．密度变为原来的一半
B．热值变为原来的一半
C．比热容变为原来的一半
D．质量变为原来的一半
3．（2分）在如图所示的光现象中，属于光沿直线传播的是（ ）
A．筷子好像在水面“折断”
B．放大镜把文字放大
C．民间的皮影戏
D．演员对着镜子画脸谱
4．（2分）下列结论或规律中与牛顿第一定律研究方法相同的是（ ）

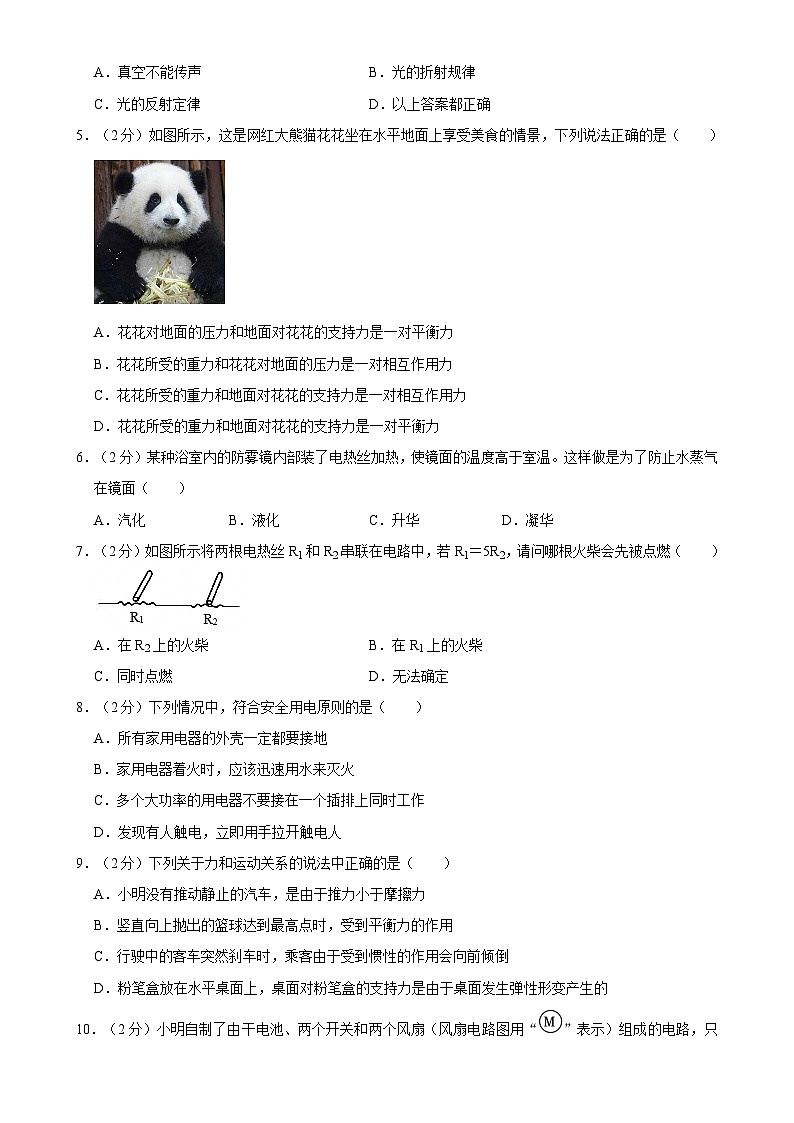

A．真空不能传声B．光的折射规律
C．光的反射定律D．以上答案都正确
5．（2分）如图所示，这是网红大熊猫花花坐在水平地面上享受美食的情景，下列说法正确的是（ ）
A．花花对地面的压力和地面对花花的支持力是一对平衡力
B．花花所受的重力和花花对地面的压力是一对相互作用力
C．花花所受的重力和地面对花花的支持力是一对相互作用力
D．花花所受的重力和地面对花花的支持力是一对平衡力
6．（2分）某种浴室内的防雾镜内部装了电热丝加热，使镜面的温度高于室温。这样做是为了防止水蒸气在镜面（ ）
A．汽化B．液化C．升华D．凝华
7．（2分）如图所示将两根电热丝R1和R2串联在电路中，若R1＝5R2，请问哪根火柴会先被点燃（ ）
A．在R2上的火柴B．在R1上的火柴
C．同时点燃D．无法确定
8．（2分）下列情况中，符合安全用电原则的是（ ）
A．所有家用电器的外壳一定都要接地
B．家用电器着火时，应该迅速用水来灭火
C．多个大功率的用电器不要接在一个插排上同时工作
D．发现有人触电，立即用手拉开触电人
9．（2分）下列关于力和运动关系的说法中正确的是（ ）
A．小明没有推动静止的汽车，是由于推力小于摩擦力
B．竖直向上抛出的篮球达到最高点时，受到平衡力的作用
C．行驶中的客车突然刹车时，乘客由于受到惯性的作用会向前倾倒
D．粉笔盒放在水平桌面上，桌面对粉笔盒的支持力是由于桌面发生弹性形变产生的

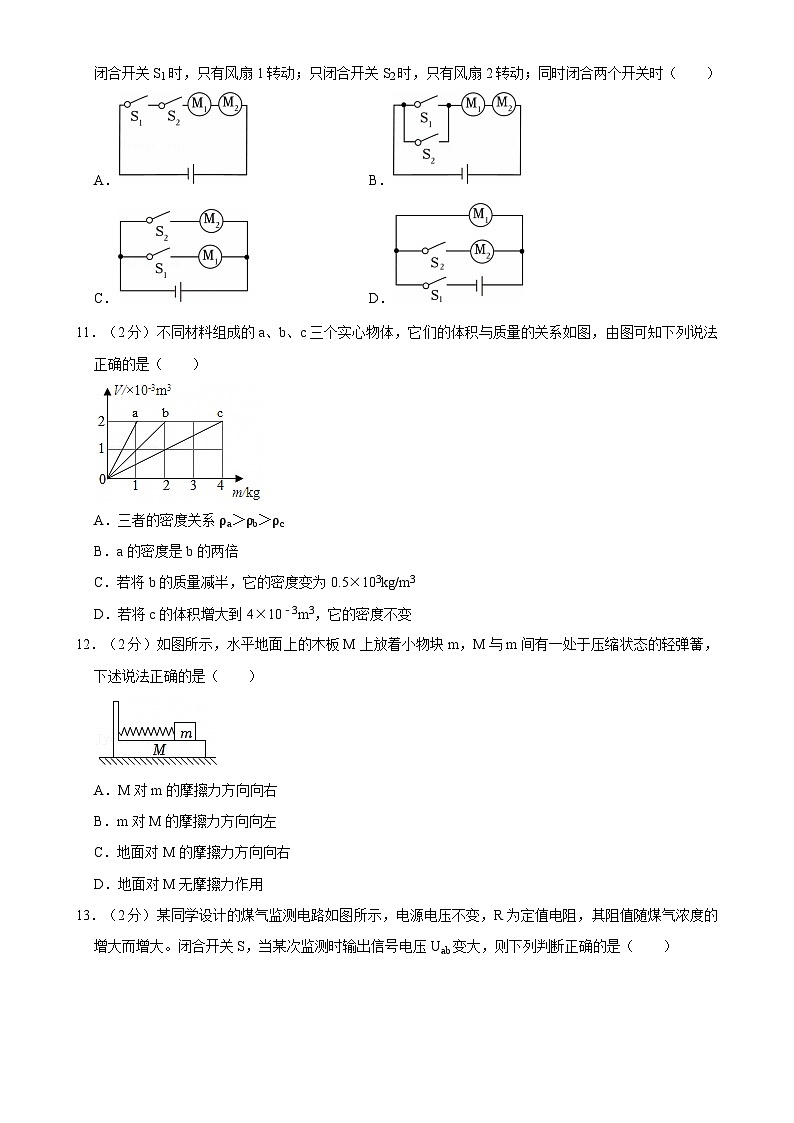

10．（2分）小明自制了由干电池、两个开关和两个风扇（风扇电路图用“”表示）组成的电路，只闭合开关S1时，只有风扇1转动；只闭合开关S2时，只有风扇2转动；同时闭合两个开关时（ ）
A．B．
C．D．
11．（2分）不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（ ）
A．三者的密度关系ρa＞ρb＞ρc
B．a的密度是b的两倍
C．若将b的质量减半，它的密度变为0.5×103kg/m3
D．若将c的体积增大到4×10﹣3m3，它的密度不变
12．（2分）如图所示，水平地面上的木板M上放着小物块m，M与m间有一处于压缩状态的轻弹簧，下述说法正确的是（ ）
A．M对m的摩擦力方向向右
B．m对M的摩擦力方向向左
C．地面对M的摩擦力方向向右
D．地面对M无摩擦力作用
13．（2分）某同学设计的煤气监测电路如图所示，电源电压不变，R为定值电阻，其阻值随煤气浓度的增大而增大。闭合开关S，当某次监测时输出信号电压Uab变大，则下列判断正确的是（ ）
A．煤气浓度增大，电流表示数增大
B．煤气浓度增大，电流表示数减小
C．煤气浓度减小，电流表示数增大
D．煤气浓度减小，电流表示数减小
14．（2分）小南和小开在实验室中组装了如图甲所示电路，假设滑动变阻器阻值随长度均匀变化。闭合开关，让滑片P从最右端开始向左滑动，同时观察电压表示数U、电流表示数I，记录数据并绘制图像。图乙是U与x关系的部分图像（ ）
A．滑动变阻器出现了短路故障
B．电源电压为6.0V，R0的阻值为6Ω
C．滑动变阻器未出故障时的最大阻值为16Ω
D．若无故障，电压表的变化范围为0～6V
二、填空题：本大题共6小题，共12分。
15．（2分）“绿水青山就是金山银山”，倡导保护环境，使用新能源势在必行 能源（选填“可再生”或“不可再生”）；路灯实际上是发光二极管，它是由 材料制成的。
16．（2分）如图所示，在玻璃瓶内装入约半瓶细沙，盖上瓶盖。包裹一层泡沫塑料，细沙的温度升高，这主要是用 的方法使沙子的内能增大。如果换成同质量的水做该实验。升温 （选填“更明显”或“不明显”）。
17．（2分）运用声呐系统可以探测海洋的深度。声呐向海底发射超声波，如果经4s接收到来自海底的回波信号，则该处海深 m．（海水中声速为1500m/s）但是，声呐不能用于太空测距 。
18．（2分）如图所示，运动员射箭时，弦被手拉弯 ；手拉弯了弦的同时，弦也勒疼了手，说明物体间力的作用是 的。
19．（2分）如图是某种电砂锅的工作电路图，S是温控开关，当S闭合时 （选填“加热”或“保温”）状态；电砂锅加热时功率为1100W，保温时功率为55W．则电阻R2为 Ω。
20．（2分）如图甲所示，电源电压保持不变，闭合开关S，两个电压表示数随电流表示数变化的图象如图乙所示。
（1）图乙中 （填“dc”或“ec”）表示电压表V2的示数随电流表示数变化的图象。
（2）该过程中电路消耗的总功率最大值为 W。
三、作图题：本大题共2小题，共4分。
21．（2分）如图所示，画出物体AB在平面镜中的像。
22．（2分）如图，在括号内标出小磁针的“N”或“S”极和电源的“+”或“﹣”极。
四、简答题：本大题共1小题，共4分。
23．（4分）小明每天晚上有用吸管喝酸奶的习惯，请回答：
（1）吸管往往一端是尖尖的，这样做是为什么？
（2）是在什么的作用下，小明能够用吸管喝到酸奶的。
五、实验探究题：本大题共5小题，共30分。
24．（6分）如图1是探究“比较不同物质吸热的情况”的实验装置。
（1）实验中应量取 相等的甲、乙两种液体，为了完成该实验，除了图1中所示的器材外 。
（2）甲、乙液体吸收热量的多少可通过 来反映（填“温度计示数”或“加热时间”）。
（3）为了比较甲、乙液体的吸热本领，小明提出两种比较方案：①让两者升高相同的温度比较加热时间；②让两者加热相同时间比较升高的温度。在两种液体都不沸腾的前提下 （填“①”“②”或“①和②”）。
（4）从图2中可以看出， 液体的比热容较大。
（5）若乙液体的比热容为4.2×103J/（kg•℃），则甲液体的比热容为 J/（kg•℃）。
25．（5分）如图所示，在探究“阻力对物体运动的影响”实验中，分别观察小车在毛巾、棉布和木板三种水平面上滑行的距离。
（1）实验中每次均让小车从斜面顶端由静止下滑的目的是：使小车每次在水平面上开始滑行时速度大小 （选填“相等”或“不相等”）。
（2）实验中发现小车在毛巾表面滑行的距离最近；在木板表面滑行的距离最远。说明小车受到的阻力越小，速度减小得越 （选填“快”或“慢”）。
（3）推理：如果小车在水平面上滑行，受到的阻力越来越小，直到变为零 运动。
（4）牛顿第一定律告诉了我们物体的运动 （选填“需要”或“不需要”）力来维持，一切物体都有保持原来 不变的性质。
26．（6分）在测量某液体密度的实验中：
（1）把托盘天平放在水平工作台上，将游码移到标尺左端 刻度线处，指针位置如图甲所示。应将平衡螺母向 调节，使天平横梁平衡。
（2）将装有待测液体的烧杯放在天平左盘，平衡时，右盘砝码质量和称量标尺上的示数值如图乙 g。
（3）将烧杯中适量的液体倒入量筒内，液面位置如图丙，则量筒中的液体体积为 mL．称得剩余液体和烧杯的总质量为22g。则液体的密度为 g/cm3。
（4）小明提出另一种测量待测液体密度的方案，器材有弹簧测力计、金属块、水和两个烧杯。简要步骤如下：
①分别往两个烧杯中装适量的水和待测液体；
②将金属块挂在弹簧测力计下，静止时测力计示数记为F1；
③将挂着的金属块浸没在水中（未接触烧杯），静止时测力计示数记为F2；
④将挂着的金属块浸没在待测液体中（未接触烧杯），静止时测力计示数记为F3；
⑤液体的密度ρ液＝ （用ρ水及测得的物理量表示）。
27．（6分）某实验小组的同学们用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）将蜡烛、凸透镜、光屏依次放到光具座上，调整三者的中心到 ；
（2）如图甲所示，该实验小组的同学们通过一束平行光射向凸透镜，则该凸透镜的焦距为 cm；
（3）当蜡烛距凸透镜18cm时，移动光屏，可在光屏上得到一个清晰的倒立、 （填“放大”或“缩小”）的实像；
（4）某同学在图乙所示位置得到一个清晰的像，老师要求他在蜡烛和光屏不动的情况下，让在光屏上的实像变大些 （填“远离”或“靠近”）蜡烛的方向移动；
（5）实验过程中，飞来一只小昆虫落在凸透镜上，光屏上 （填“会”或“不会”）出现小昆虫的像；
（6）网课期间，老师指出部分同学用手机拍照上传作业的图片一头大一头小，如图丙所示，这是由于成像大的那端离镜头的距离更 。
28．（7分）小杰和小亮在“测量小灯泡电阻”的实验中，准备了以下器材：电源、小灯泡（额定电压为2.5V）、电流表、电压表、规格为“20Ω 1A”的滑动变阻器、开关、导线若干。
（1）请你用笔画线代替导线，将图甲中的电路连接完整。要求：滑动变阻器的滑片P向右移动时，小灯泡变暗；
（2）连接电路时开关S应 ，闭合开关前应将滑动变阻器的滑片P调至 （选“A”或“B”）端；
（3）正确连接电路后，闭合开关S，移动滑片P，电流表指针几乎不偏转，电压表有示数 （选填“断路”或“短路”）；
（4）故障排除后，小杰进行多次测量，将测得的数据用描点法作出了小灯泡的I﹣U图像，根据图像可得：小灯泡在电压为2.5V时的电阻为 Ω；
（5）小亮用该灯泡和电压表，测未知电阻Rx的阻值，电路图如图丙。步骤如下：
①断开S2，只闭合S0、S1，移动滑片，使电压表示数为1V；
②保持滑片位置不变， ，读出电压表示数为2.8V；
③Rx的阻值为 Ω。
六、计算题：本大题共3小题，共22分。
29．（6分）2023年9月28日德州市新能源汽车下乡巡展（首站）启动仪式在陵城区举行。新能源汽车采用的是电能、氢燃料等非常规的能源作为动力来源。氢燃料具有清洁无污染、效率高等优点，被认为是22世纪最理想的能源。测试员开车在一水平面上匀速行驶了10km。消耗0.3kg的氢燃料氢＝1.4×108J/kg）求：
（1）质量为0.3kg的氢燃料完全燃烧放出的热量。
（2）汽车发动机牵引力做的功。
（3）该汽车发动机的效率。
30．（6分）一个铝球质量为54g，体积为50cm3，（已知ρ铝＝2.7×103kg/m3），
（1）试通过计算判断该铝球是空心还是实心？
（2）若是空心的，空心部分的体积是多少？
（3）若在该球空心部分注满某种液体后，球的总质量为84g，则所注液体的密度是多少？
31．（10分）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路，衔铁被释放接通工作电路。
（1）工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2＝50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
2023-2024学年福建省泉州师范学院附中九年级（下）期中物理试卷
参考答案与试题解析
一、单选题：本大题共14小题，共28分。
1．（2分）下列关于物理学家和他们的贡献对应错误的是（ ）
A．牛顿﹣﹣﹣牛顿第一定律
B．奥斯特﹣﹣﹣电磁感应
C．托里拆利﹣﹣﹣测出大气压的值
D．欧姆﹣﹣﹣欧姆定律
【答案】B
2．（2分）一瓶酒精用去一半后，则剩下的酒精（ ）
A．密度变为原来的一半
B．热值变为原来的一半
C．比热容变为原来的一半
D．质量变为原来的一半
【答案】D
3．（2分）在如图所示的光现象中，属于光沿直线传播的是（ ）
A．筷子好像在水面“折断”
B．放大镜把文字放大
C．民间的皮影戏
D．演员对着镜子画脸谱
【答案】C
4．（2分）下列结论或规律中与牛顿第一定律研究方法相同的是（ ）
A．真空不能传声B．光的折射规律
C．光的反射定律D．以上答案都正确
【答案】A
5．（2分）如图所示，这是网红大熊猫花花坐在水平地面上享受美食的情景，下列说法正确的是（ ）
A．花花对地面的压力和地面对花花的支持力是一对平衡力
B．花花所受的重力和花花对地面的压力是一对相互作用力
C．花花所受的重力和地面对花花的支持力是一对相互作用力
D．花花所受的重力和地面对花花的支持力是一对平衡力
【答案】D
6．（2分）某种浴室内的防雾镜内部装了电热丝加热，使镜面的温度高于室温。这样做是为了防止水蒸气在镜面（ ）
A．汽化B．液化C．升华D．凝华
【答案】B
7．（2分）如图所示将两根电热丝R1和R2串联在电路中，若R1＝5R2，请问哪根火柴会先被点燃（ ）
A．在R2上的火柴B．在R1上的火柴
C．同时点燃D．无法确定
【答案】B
8．（2分）下列情况中，符合安全用电原则的是（ ）
A．所有家用电器的外壳一定都要接地
B．家用电器着火时，应该迅速用水来灭火
C．多个大功率的用电器不要接在一个插排上同时工作
D．发现有人触电，立即用手拉开触电人
【答案】C
9．（2分）下列关于力和运动关系的说法中正确的是（ ）
A．小明没有推动静止的汽车，是由于推力小于摩擦力
B．竖直向上抛出的篮球达到最高点时，受到平衡力的作用
C．行驶中的客车突然刹车时，乘客由于受到惯性的作用会向前倾倒
D．粉笔盒放在水平桌面上，桌面对粉笔盒的支持力是由于桌面发生弹性形变产生的
【答案】D
10．（2分）小明自制了由干电池、两个开关和两个风扇（风扇电路图用“”表示）组成的电路，只闭合开关S1时，只有风扇1转动；只闭合开关S2时，只有风扇2转动；同时闭合两个开关时（ ）
A．B．
C．D．
【答案】C
11．（2分）不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（ ）
A．三者的密度关系ρa＞ρb＞ρc
B．a的密度是b的两倍
C．若将b的质量减半，它的密度变为0.5×103kg/m3
D．若将c的体积增大到4×10﹣3m3，它的密度不变
【答案】D
12．（2分）如图所示，水平地面上的木板M上放着小物块m，M与m间有一处于压缩状态的轻弹簧，下述说法正确的是（ ）
A．M对m的摩擦力方向向右
B．m对M的摩擦力方向向左
C．地面对M的摩擦力方向向右
D．地面对M无摩擦力作用
【答案】D
13．（2分）某同学设计的煤气监测电路如图所示，电源电压不变，R为定值电阻，其阻值随煤气浓度的增大而增大。闭合开关S，当某次监测时输出信号电压Uab变大，则下列判断正确的是（ ）
A．煤气浓度增大，电流表示数增大
B．煤气浓度增大，电流表示数减小
C．煤气浓度减小，电流表示数增大
D．煤气浓度减小，电流表示数减小
【答案】B
14．（2分）小南和小开在实验室中组装了如图甲所示电路，假设滑动变阻器阻值随长度均匀变化。闭合开关，让滑片P从最右端开始向左滑动，同时观察电压表示数U、电流表示数I，记录数据并绘制图像。图乙是U与x关系的部分图像（ ）
A．滑动变阻器出现了短路故障
B．电源电压为6.0V，R0的阻值为6Ω
C．滑动变阻器未出故障时的最大阻值为16Ω
D．若无故障，电压表的变化范围为0～6V
【答案】C
二、填空题：本大题共6小题，共12分。
15．（2分）“绿水青山就是金山银山”，倡导保护环境，使用新能源势在必行 可再生 能源（选填“可再生”或“不可再生”）；路灯实际上是发光二极管，它是由 半导体 材料制成的。
【答案】可再生；半导体。
16．（2分）如图所示，在玻璃瓶内装入约半瓶细沙，盖上瓶盖。包裹一层泡沫塑料，细沙的温度升高，这主要是用 做功 的方法使沙子的内能增大。如果换成同质量的水做该实验。升温 不明显 （选填“更明显”或“不明显”）。
【答案】做功；不明显。
17．（2分）运用声呐系统可以探测海洋的深度。声呐向海底发射超声波，如果经4s接收到来自海底的回波信号，则该处海深 3000 m．（海水中声速为1500m/s）但是，声呐不能用于太空测距 声音不能在真空中传播 。
【答案】3000；声音不能在真空中传播。
18．（2分）如图所示，运动员射箭时，弦被手拉弯 形变 ；手拉弯了弦的同时，弦也勒疼了手，说明物体间力的作用是 相互 的。
【答案】形变；相互。
19．（2分）如图是某种电砂锅的工作电路图，S是温控开关，当S闭合时 加热 （选填“加热”或“保温”）状态；电砂锅加热时功率为1100W，保温时功率为55W．则电阻R2为 836 Ω。
【答案】加热；836。
20．（2分）如图甲所示，电源电压保持不变，闭合开关S，两个电压表示数随电流表示数变化的图象如图乙所示。
（1）图乙中 dc （填“dc”或“ec”）表示电压表V2的示数随电流表示数变化的图象。
（2）该过程中电路消耗的总功率最大值为 36 W。
【答案】（1）dc；（2）36。
三、作图题：本大题共2小题，共4分。
21．（2分）如图所示，画出物体AB在平面镜中的像。
【答案】
22．（2分）如图，在括号内标出小磁针的“N”或“S”极和电源的“+”或“﹣”极。
【答案】
四、简答题：本大题共1小题，共4分。
23．（4分）小明每天晚上有用吸管喝酸奶的习惯，请回答：
（1）吸管往往一端是尖尖的，这样做是为什么？
（2）是在什么的作用下，小明能够用吸管喝到酸奶的。
【答案】（1）喝酸奶用的吸管，一端做成尖形，是在压力一定时，通过减小受力面积来增大压强；
（2）用吸管喝酸奶时，管内的气体压强小于大气压强，在大气压强的作用下，酸奶被压入口中。
五、实验探究题：本大题共5小题，共30分。
24．（6分）如图1是探究“比较不同物质吸热的情况”的实验装置。
（1）实验中应量取 质量 相等的甲、乙两种液体，为了完成该实验，除了图1中所示的器材外 秒表 。
（2）甲、乙液体吸收热量的多少可通过 加热时间 来反映（填“温度计示数”或“加热时间”）。
（3）为了比较甲、乙液体的吸热本领，小明提出两种比较方案：①让两者升高相同的温度比较加热时间；②让两者加热相同时间比较升高的温度。在两种液体都不沸腾的前提下 ①和② （填“①”“②”或“①和②”）。
（4）从图2中可以看出， 乙 液体的比热容较大。
（5）若乙液体的比热容为4.2×103J/（kg•℃），则甲液体的比热容为 2.1×103 J/（kg•℃）。
【答案】（1）质量；秒表；（2）加热时间；（3）①和②；（4）乙；（5）2.1×103。
25．（5分）如图所示，在探究“阻力对物体运动的影响”实验中，分别观察小车在毛巾、棉布和木板三种水平面上滑行的距离。
（1）实验中每次均让小车从斜面顶端由静止下滑的目的是：使小车每次在水平面上开始滑行时速度大小 相等 （选填“相等”或“不相等”）。
（2）实验中发现小车在毛巾表面滑行的距离最近；在木板表面滑行的距离最远。说明小车受到的阻力越小，速度减小得越 慢 （选填“快”或“慢”）。
（3）推理：如果小车在水平面上滑行，受到的阻力越来越小，直到变为零 匀速直线 运动。
（4）牛顿第一定律告诉了我们物体的运动 不需要 （选填“需要”或“不需要”）力来维持，一切物体都有保持原来 运动状态 不变的性质。
【答案】（1）相等；（2）慢；（3）匀速直线；（4）不需要；运动状态。
26．（6分）在测量某液体密度的实验中：
（1）把托盘天平放在水平工作台上，将游码移到标尺左端 零 刻度线处，指针位置如图甲所示。应将平衡螺母向 右 调节，使天平横梁平衡。
（2）将装有待测液体的烧杯放在天平左盘，平衡时，右盘砝码质量和称量标尺上的示数值如图乙 82 g。
（3）将烧杯中适量的液体倒入量筒内，液面位置如图丙，则量筒中的液体体积为 50 mL．称得剩余液体和烧杯的总质量为22g。则液体的密度为 1.2 g/cm3。
（4）小明提出另一种测量待测液体密度的方案，器材有弹簧测力计、金属块、水和两个烧杯。简要步骤如下：
①分别往两个烧杯中装适量的水和待测液体；
②将金属块挂在弹簧测力计下，静止时测力计示数记为F1；
③将挂着的金属块浸没在水中（未接触烧杯），静止时测力计示数记为F2；
④将挂着的金属块浸没在待测液体中（未接触烧杯），静止时测力计示数记为F3；
⑤液体的密度ρ液＝ （用ρ水及测得的物理量表示）。
【答案】（1）零；右；（2）82；（3）50；1.2；（4）
27．（6分）某实验小组的同学们用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）将蜡烛、凸透镜、光屏依次放到光具座上，调整三者的中心到 同一高度 ；
（2）如图甲所示，该实验小组的同学们通过一束平行光射向凸透镜，则该凸透镜的焦距为 10.0 cm；
（3）当蜡烛距凸透镜18cm时，移动光屏，可在光屏上得到一个清晰的倒立、 放大 （填“放大”或“缩小”）的实像；
（4）某同学在图乙所示位置得到一个清晰的像，老师要求他在蜡烛和光屏不动的情况下，让在光屏上的实像变大些 靠近 （填“远离”或“靠近”）蜡烛的方向移动；
（5）实验过程中，飞来一只小昆虫落在凸透镜上，光屏上 不会 （填“会”或“不会”）出现小昆虫的像；
（6）网课期间，老师指出部分同学用手机拍照上传作业的图片一头大一头小，如图丙所示，这是由于成像大的那端离镜头的距离更 近 。
【答案】（1）同一高度；（2）10.0；（3）放大；（4）靠近；（5）不会；（6）近。
28．（7分）小杰和小亮在“测量小灯泡电阻”的实验中，准备了以下器材：电源、小灯泡（额定电压为2.5V）、电流表、电压表、规格为“20Ω 1A”的滑动变阻器、开关、导线若干。
（1）请你用笔画线代替导线，将图甲中的电路连接完整。要求：滑动变阻器的滑片P向右移动时，小灯泡变暗；
（2）连接电路时开关S应 断开 ，闭合开关前应将滑动变阻器的滑片P调至 B （选“A”或“B”）端；
（3）正确连接电路后，闭合开关S，移动滑片P，电流表指针几乎不偏转，电压表有示数 断路 （选填“断路”或“短路”）；
（4）故障排除后，小杰进行多次测量，将测得的数据用描点法作出了小灯泡的I﹣U图像，根据图像可得：小灯泡在电压为2.5V时的电阻为 10 Ω；
（5）小亮用该灯泡和电压表，测未知电阻Rx的阻值，电路图如图丙。步骤如下：
①断开S2，只闭合S0、S1，移动滑片，使电压表示数为1V；
②保持滑片位置不变， 断开S1，只闭合S0、S2 ，读出电压表示数为2.8V；
③Rx的阻值为 12 Ω。
【答案】（1）； （2）断开；B；（3）断路；（4）10；（5）②断开S1，只闭合S0、S2；③12。
六、计算题：本大题共3小题，共22分。
29．（6分）2023年9月28日德州市新能源汽车下乡巡展（首站）启动仪式在陵城区举行。新能源汽车采用的是电能、氢燃料等非常规的能源作为动力来源。氢燃料具有清洁无污染、效率高等优点，被认为是22世纪最理想的能源。测试员开车在一水平面上匀速行驶了10km。消耗0.3kg的氢燃料氢＝1.4×108J/kg）求：
（1）质量为0.3kg的氢燃料完全燃烧放出的热量。
（2）汽车发动机牵引力做的功。
（3）该汽车发动机的效率。
【答案】（1）质量为0.3kg的氢燃料完全燃烧放出的热量为4.2×107J；
（2）汽车发动机牵引力做的功为1.26×107J；
（3）该汽车发动机的效率为30%。
30．（6分）一个铝球质量为54g，体积为50cm3，（已知ρ铝＝2.7×103kg/m3），
（1）试通过计算判断该铝球是空心还是实心？
（2）若是空心的，空心部分的体积是多少？
（3）若在该球空心部分注满某种液体后，球的总质量为84g，则所注液体的密度是多少？
【答案】（1）此球为空心，
（2）铝球空心体积是30cm3。
（3）液体的密度是1g/cm3。
31．（10分）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路，衔铁被释放接通工作电路。
（1）工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2＝50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
温度/℃
90
80
66
60
50
46
40
36
35
34
R1/Ω
10
20
40
50
70
80
100
120
130
150
温度/℃
90
80
66
60
50
46
40
36
35
34
R1/Ω
10
20
40
50
70
80
100
120
130
150
