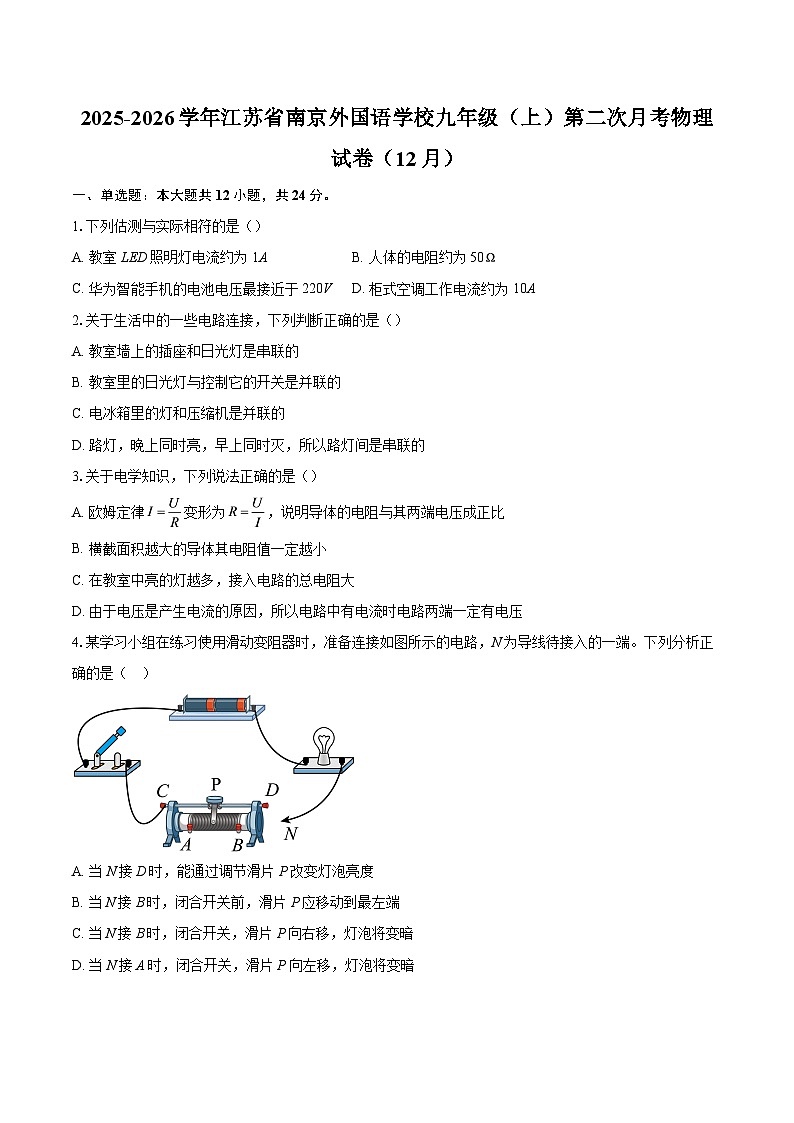

1.下列估测与实际相符的是（）
A. 教室LED照明灯电流约为1AB. 人体的电阻约为50
C. 华为智能手机的电池电压最接近于220VD. 柜式空调工作电流约为10A
2.关于生活中的一些电路连接，下列判断正确的是（）
A. 教室墙上的插座和日光灯是串联的
B. 教室里的日光灯与控制它的开关是并联的
C. 电冰箱里的灯和压缩机是并联的
D. 路灯，晚上同时亮，早上同时灭，所以路灯间是串联的
3.关于电学知识，下列说法正确的是（）
A. 欧姆定律变形为，说明导体的电阻与其两端电压成正比
B. 横截面积越大的导体其电阻值一定越小
C. 在教室中亮的灯越多，接入电路的总电阻大
D. 由于电压是产生电流的原因，所以电路中有电流时电路两端一定有电压
4.某学习小组在练习使用滑动变阻器时，准备连接如图所示的电路，N为导线待接入的一端。下列分析正确的是（ ）
A. 当N接D时，能通过调节滑片P改变灯泡亮度
B. 当N接B时，闭合开关前，滑片P应移动到最左端
C. 当N接B时，闭合开关，滑片P向右移，灯泡将变暗
D. 当N接A时，闭合开关，滑片P向左移，灯泡将变暗

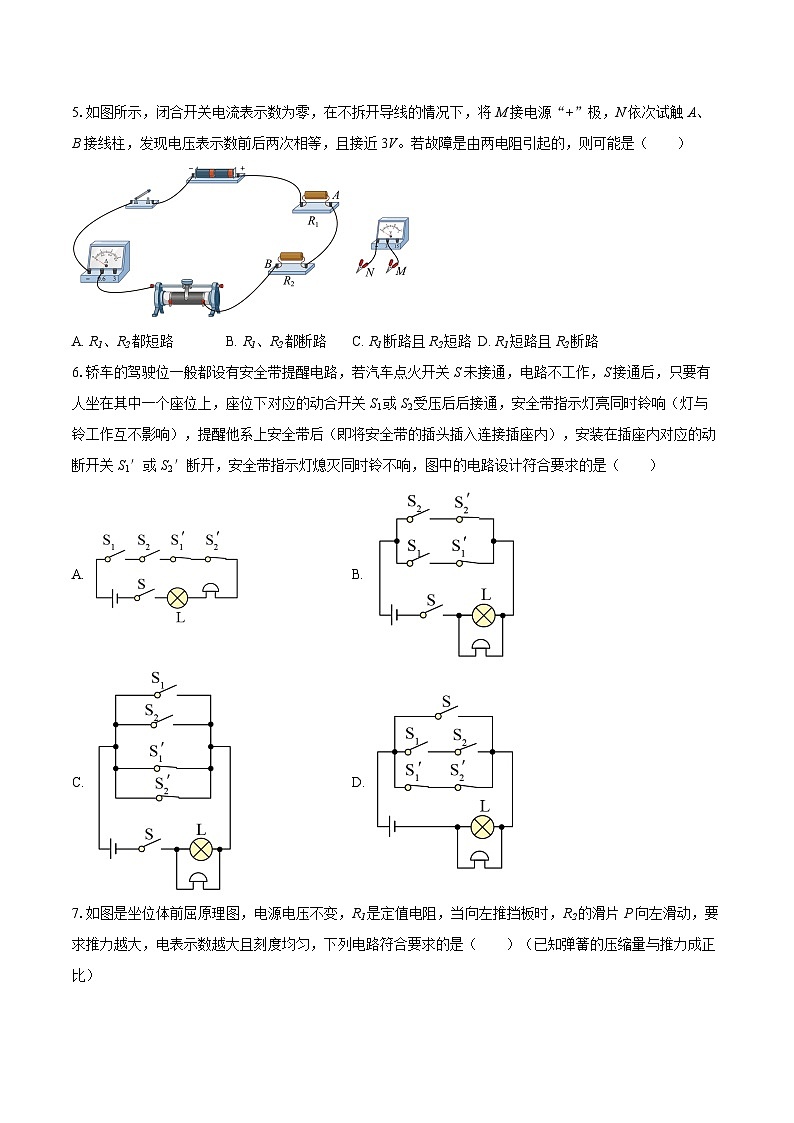

5.如图所示，闭合开关电流表示数为零，在不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两电阻引起的，则可能是（ ）
A. R1、R2都短路B. R1、R2都断路C. R1断路且R2短路D. R1短路且R2断路
6.轿车的驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作，S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后后接通，安全带指示灯亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是（ ）
A. B.
C. D.

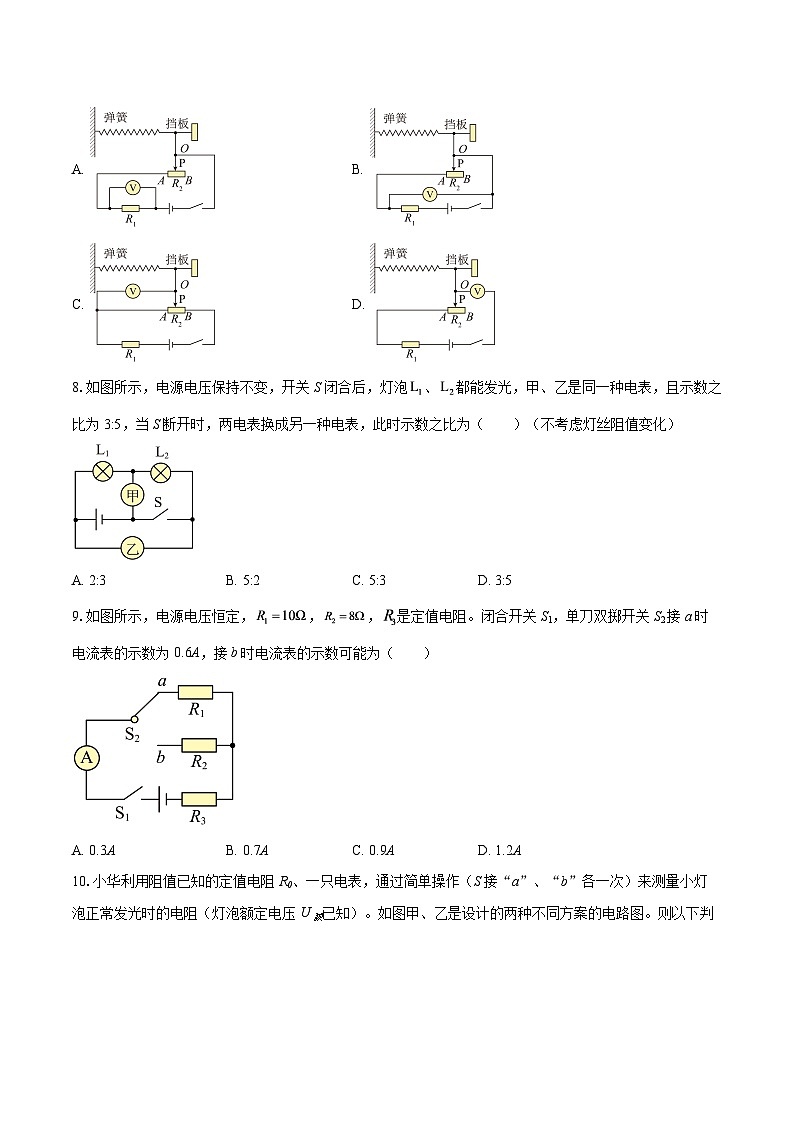

7.如图是坐位体前屈原理图，电源电压不变，R1是定值电阻，当向左推挡板时，R2的滑片P向左滑动，要求推力越大，电表示数越大且刻度均匀，下列电路符合要求的是（ ）（已知弹簧的压缩量与推力成正比）
A. B.
C. D.
8.如图所示，电源电压保持不变，开关S闭合后，灯泡、都能发光，甲、乙是同一种电表，且示数之比为3:5，当S断开时，两电表换成另一种电表，此时示数之比为（ ）（不考虑灯丝阻值变化）
A. 2:3B. 5:2C. 5:3D. 3:5
9.如图所示，电源电压恒定，，，是定值电阻。闭合开关 S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
A. 0.3AB. 0.7AC. 0.9AD. 1.2A
10.小华利用阻值已知的定值电阻R0、一只电表，通过简单操作（S接“a”、“b”各一次）来测量小灯泡正常发光时的电阻（灯泡额定电压U额已知）。如图甲、乙是设计的两种不同方案的电路图。则以下判断正确的是（ ）
A. 两种方案都能B. 两种方案都不能
C. 甲方案能，乙方案不能D. 甲方案不能，乙方案能
11.如图所示，电源电压恒定，闭合开关S，向下移动滑动变阻器R的滑片，直至标有“4V；1A”的小灯泡L正常发光，已知定值电阻，忽略灯丝电阻随温度的变化，下列说法错误的是（ ）
A. L正常发光时的电阻为4
B. 向下移动滑片时电压表示数变小
C. R0和L电压变化量之比
D. 电压表和示数变化量的绝对值之比
12.如图甲，R0为定值电阻，灯L标有“8V；0.5A”，电源电压恒定。闭合开关S，滑片P从某一位置移到某一端的过程中，电流表A的示数随电压表V1、V2（V2未画出）示数的变化情况如图乙。下列说法正确的是（ ）
A. R0的阻值为10
B. 电压表V2与R并联
C. 灯泡正常发光时的电阻为16，电源电压为18 V
D. 为保证电路安全，滑动变阻器接入电路阻值最大变化量为13
二、填空题：本大题共11小题，共22分。
13.如图所示，是某一手机移动电源（俗称充电宝）。充电过程中， 能转化为 能；充电宝给手机充电时，充电宝相当于简单电路中的 （填元件名称）。
14.小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化．选用的器材有：电源、湿度传感器（其电阻的阻值随相对湿度的增大而减小）、定值电阻、一只电压表（量程为）等。当相对湿度为时，，电压表示数为，则电压表是并联在 的两端。当电压表示数变大时，教室里相对湿度在 。
15.一只标有“10Ω；0.3A”的定值电阻R1和一只标有“20Ω；0.5A”的滑动变阻器R2，在保证所有电路元件安全的前提下，若串联接入电路，它们两端允许加的最大电压为 ；若并联接入电路，则干路中允许通过的最大电流为 。
16.电阻R1与R2的I-U图像如图所示。当R2上的电压为2.5V时，R2的阻值是 ；若将它们并联连接到电压3.5 V的电源上，则干路的电流是 A。若将它们串联连接到电压3.5V的电源上，则电路中的电流是 A。
17.如图甲所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 ；若断开开关，电压表示数将 （选填A“变大”、B“变小”或C“不变”）。如图乙所示，两个水果组成电池可以使发光二极管发光，金属片A是水果电池 （选填A“正极”或B“负极”）；将发光二极管正负极接线对调后，发光二电池的极管不发光，此时水果电池的正负极之间 （选填A“有”或B“没有”）电压。
18.如图是实验电路的一部分，接线柱B上标有“﹣”，此时通过小灯泡的电流为0.12A，则通过导线AB的电流方向是 ；电流大小为 A。
19.为了能自动记录跳绳的次数，某科技小组设计了自动计数器，其简化电路如图甲所示，R1是光敏元件每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间电压。若电源电压为12V，某时段AB间的电压随时间变化的图像如图所示。则AB两端电压为 V时，跳绳自动计数器会计数一次，绳子没挡住射向R1的红外线时，R1与R2阻值之比为 ；绳子挡住红外线和不挡住红外线时R1的阻值之比为 。
20.如图所示电路，电源电压为6V，定值电阻R1阻值为10Ω，滑动变阻器R2的规格为“30Ω；0.5A”，电流表量程0~0.6A，电压表量程0~3V。闭合开关S，保证电路安全，R2的取值范围为 Ω。
21.如甲所示，电源电压恒定、均为定值电阻，为滑动变阻器。闭合开关 S，将滑片P由a端滑到b端过程中，电流表示数将变 ；图乙中图线①、②分别表示电压表1、示数与电流表示数变化关系，则滑动变阻器最大阻值为 ；通过分析可知1的阻值为 Ω，电源电压为 V。
22.某酒精检测仪电路如图甲所示，电源电压12V，R1是气敏电阻，当酒精浓度为0时，R1阻值为100，其阻值随呼气酒精浓度K的变化关系如图乙所示，检测前对检测仪进行“调零”，即调节R2使电流表的示数为0.1A，调零后变阻器滑片位置保持不变，查阅到相关资料如信息窗所示，当呼气酒精浓度增加时，电流表的示数 ，“调零”后气敏电阻R1两端的电压为 V，“调零”后变阻器R2接入电路的阻值为 。司机进行检测时，电流表示数为0.16 A，属于 （选填：“非酒驾”“酒驾”或“醉驾”）
23.如图甲所示，电源电压不变，小灯泡L额定电流为0.6A，滑动变阻器R的最大阻值为50，电流表量程为“0～0.6A”，电压表量程为“0～15V”，闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R接入电路阻值的变化关系图像，如图乙、丙所示。则滑动变阻器的I-U图像与小灯泡的I-U图像 （选填“存在”或“不存在”）交点，当电流表示数为0.25A时，滑动变阻器两端电压为 V，若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为 。
三、作图题：本大题共1小题，共2分。
24.根据要求作图：
(1)分别在虚线框中填入干电池、电流表、电压表三个元件符号，要求开关S闭合后，电流方向如图，电压表测电阻R两端电压；
(2)用笔画线代替导线按要求完成该电路的连接。要求：灯L1、L2串联，电压表只测量L1两端的电压。
四、实验探究题：本大题共4小题，共24分。
25.在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
(1)按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则最好通过观察 来比较导体电阻的大小；
(2)为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验；
(3)分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻与 有关；
(4)如图2，材料均匀的长方体金属块，a＞b＞c，应用本实验结论可知沿 方向接入电路电阻最小；（选填“AB”、“CD”或“EF”）
(5)同学们把图1中M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明在导体材料、长度和横截面积不变时，温度越高，钨丝的电阻 。
26.做“探究通过导体的电流与电阻的关系”实验，电源电压恒定。
(1)根据实验，回答问题：
①找出图甲中一根错误的连线，打“×”，并在图中改正 。
②正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最 端，紧接着选用5定值电阻进行实验，闭合开关，立刻观察电流表，如图乙；
③接着调节滑动变阻器直至电压表示数为2.5V，读取电流表示数并记在表格中，再更换定值电阻，并调节滑动变阻器，调节的目的是 ；
④多次实验后，实验数据如表所示，其中有一个错误数据为 ；
⑤分析表格中正确的四组数据，可以得出结论： ；
(2)使用该组器材，定值电阻两端电压的控制范围是2.4~3V，则电源电压为 V。
(3)若滑动变阻器最大阻值为20，定值电阻两端电压控制2.5 V不变，仍使用上述五个定值电阻完成实验，则电源电压可调节的范围为 V。
27.小明和小华一起进行实验，测量两只阻值未知的定值电阻Rx1和Rx2的电阻。
(1)①用笔画线将电路补充完整，要求滑片P在B端时，滑动变阻器接入电路阻值最大 ；
②正确连接电路后，闭合开关，移动滑片P，进行三次实验，测得的电流、电压的部分数据如表格所示。
第3次实验的电流大小如图乙所示为 A；
③Rx1的阻值为 。（精确到0.1）
(2)用图丙所示电路可以测出Rx2的阻值，图中有两只阻值已知分别为R1和R2的定值电阻，R0为电阻箱，电源电压恒定。
①只闭合S1，记录电压表V1的示数U0；
②只闭合S2，调整电阻箱的阻值，使电压表V2的示数也为U0，记录此时电阻箱的阻值为R；
③则Rx2= （用所给符号表示）
28.两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“2.5V”和“0.3A”字样。
(1)图甲是用"伏安法"测量灯L1正常发光时的电阻RL1（约为10）的实物电路。
①找出图甲中一根错误的连线，打“×”，并在图中改正 ；
②闭合开关，移动滑片，发现电流表无示数，电压表指针有明显偏转，原因可能是 ；
②排除故障后，正确操作，闭合开关，移动滑片，电压表的示数为2.5V时，电流表的示数如图乙所示，则RL1= ；
③实验过程中，发现灯泡阻值不是定值，原因是 。
(2)利用图丙所示电路，可以测出灯L2正常发光时的电阻RL2的大小。电源电压恒定但未知，滑动变阻器的最大阻值为R0，定值电阻R1的阻值未知，小灯泡L2的额定电流I额为0.3A。具体实验步骤如下：
①闭合开关S和 ，将滑片P调至a端，电压表示数为U1；再将滑片P调至b端，电压表示数为U2；
②只闭合开关S、S1，调节滑片P，使电压表示数U3= ；（用物理量符号表示）
③只闭合开关S和 ，读出电压表示数为U4，则RL2= 。（用物理量符号表示）
五、计算题：本大题共1小题，共8分。
29.如图所示电路，电源电压不变，灯泡L标有“6V 0.5A”字样，R1=8Ω。
(1)当开关S1、S2、S3闭合时，小灯泡正常发光，则此时电流表示数为多少？
(2)当开关S1闭合，S2、S3断开时，电压表示数为2V，求此时滑动变阻器的阻值为多少？
六、综合题：本大题共2小题，共20分。
30.图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程为0~0.6A）等组成，R的阻值与所受压力F大小关系如图乙所示.电源电压为12V，定值电阻R0的阻值为5Ω。求：
(1)当R的阻值为35时，电路的电流为 A；
(2)当通过电路的电流为0.4A时，地磅的测量值为 N；
(3)长时间使用后电源电压降低，则测量值比真实值偏 ；
(4)为了增大该地磅的最大测量值，可以 （选填“增大”或“减小”，下同）电源电压，或者 R0电阻的阻值。
31.小致在乘坐飞机时了解到，经济舱乘客的免费托运行李限重200N，而商务舱的乘客允许携带更重的免费托运行李，如图所示是小致设计的一套模拟行李超重报警装置，杠杆OP始终处于水平位置，电源电压恒为12V，R0是定值电阻，Rx是力敏电阻，它的阻值随压力变化的规律如表所示，当电压表的示数U0大于或等于3V时，电路外的检测装置会自动报警（杠杆、支架及托盘的质量均忽略不计，g取10N/kg）
(1)当托盘上放置的行李质量增大时，电流表的示数 ；
(2)如图所示的杠杆上有两个托盘，O为支点，A、B是杠杆上的两个承重点，已知，。小致闭合开关，将200 N重的经济舱的模拟行李放在某一托盘上时，电路外的检测装置恰好报警，取下模拟行李，当他将商务舱的模拟行李放在另托盘上时，检测装置也恰好报警；商务舱行李的限重为 。
(3)商务舱免费托运行李的限重不变，仅将经济舱免费托运行李的限重增大为250N，在承重点A位置不变的情况下，需同时改变承重点B的位置及定值电阻R0的阻值，实现自动报警。则与调整前相比，定值电阻R0的阻值变化量为 。
(4)检测装置长期使用后，电源电压会变小，若要使乘客的行李限重不变，在不更换电源及R0的情况下，应将托盘向 移动适当位置。
