福建省南平市武夷山第一中学九年级上学期第二次月考物理试题（解析版）-A4

这是一份福建省南平市武夷山第一中学九年级上学期第二次月考物理试题（解析版）-A4，共19页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

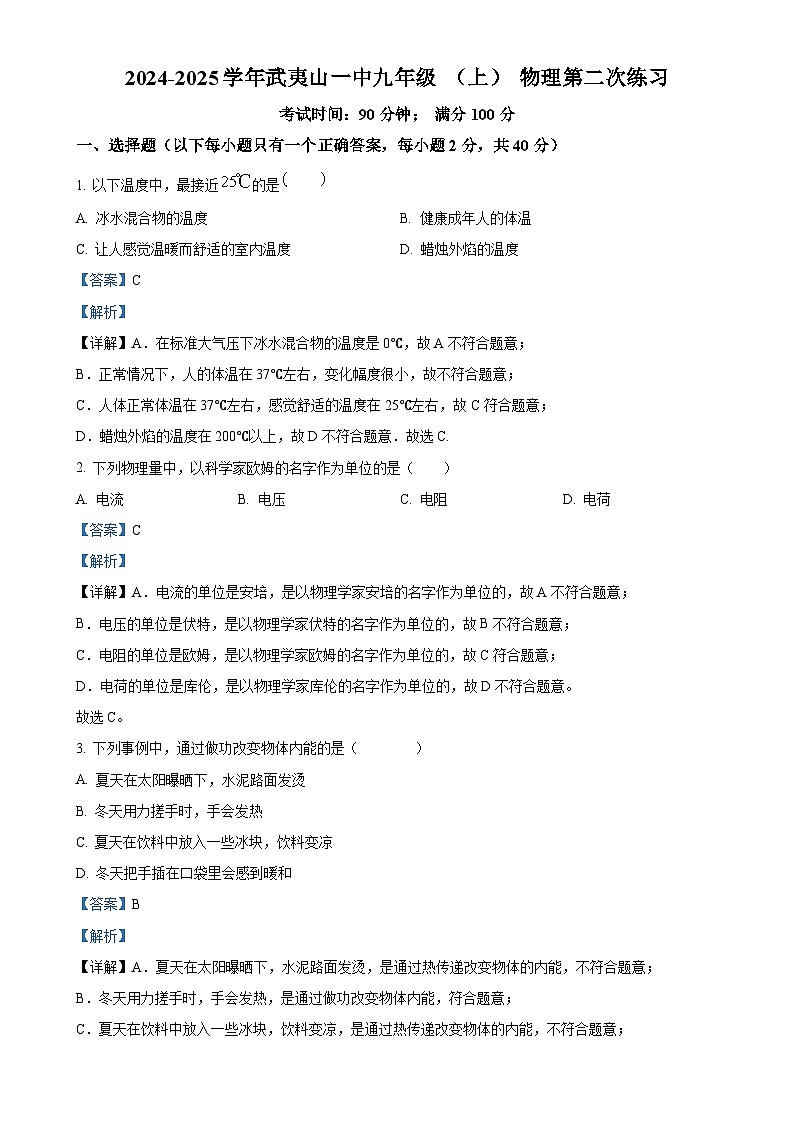

一、选择题（以下每小题只有一个正确答案，每小题2分，共40分）
1. 以下温度中，最接近的是
A. 冰水混合物的温度B. 健康成年人的体温
C. 让人感觉温暖而舒适的室内温度D. 蜡烛外焰的温度
【答案】C
【解析】
【详解】A．在标准大气压下冰水混合物的温度是0℃，故A不符合题意；
B．正常情况下，人的体温在37℃左右，变化幅度很小，故不符合题意；
C．人体正常体温在37℃左右，感觉舒适的温度在25℃左右，故C符合题意；
D．蜡烛外焰的温度在200℃以上，故D不符合题意．故选C.
2. 下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A. 电流B. 电压C. 电阻D. 电荷
【答案】C
【解析】
【详解】A．电流的单位是安培，是以物理学家安培的名字作为单位的，故A不符合题意；
B．电压的单位是伏特，是以物理学家伏特的名字作为单位的，故B不符合题意；
C．电阻的单位是欧姆，是以物理学家欧姆的名字作为单位的，故C符合题意；
D．电荷的单位是库伦，是以物理学家库伦的名字作为单位的，故D不符合题意。
故选C。
3. 下列事例中，通过做功改变物体内能的是（ ）
A. 夏天在太阳曝晒下，水泥路面发烫
B. 冬天用力搓手时，手会发热
C. 夏天在饮料中放入一些冰块，饮料变凉
D. 冬天把手插在口袋里会感到暖和
【答案】B
【解析】
【详解】A．夏天在太阳曝晒下，水泥路面发烫，是通过热传递改变物体的内能，不符合题意；
B．冬天用力搓手时，手会发热，是通过做功改变物体内能，符合题意；
C．夏天在饮料中放入一些冰块，饮料变凉，是通过热传递改变物体的内能，不符合题意；
D．冬天把手插在口袋里会感到暖和，是通过热传递改变物体的内能，不符合题意。
故选B。

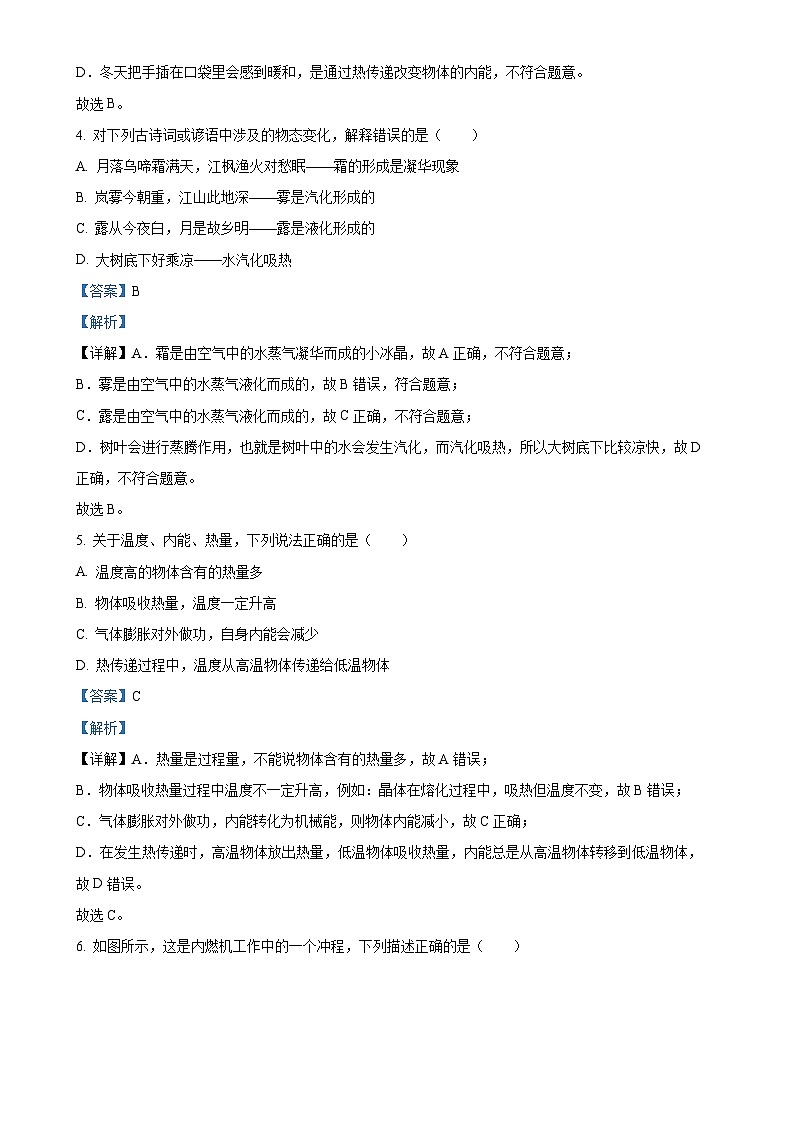

4. 对下列古诗词或谚语中涉及的物态变化，解释错误的是（ ）
A. 月落乌啼霜满天，江枫渔火对愁眠——霜的形成是凝华现象
B. 岚雾今朝重，江山此地深——雾是汽化形成的
C. 露从今夜白，月是故乡明——露是液化形成的
D. 大树底下好乘凉——水汽化吸热
【答案】B
【解析】
【详解】A．霜是由空气中的水蒸气凝华而成的小冰晶，故A正确，不符合题意；
B．雾是由空气中的水蒸气液化而成的，故B错误，符合题意；
C．露是由空气中的水蒸气液化而成的，故C正确，不符合题意；
D．树叶会进行蒸腾作用，也就是树叶中的水会发生汽化，而汽化吸热，所以大树底下比较凉快，故D正确，不符合题意。
故选B。
5. 关于温度、内能、热量，下列说法正确的是（ ）
A. 温度高的物体含有的热量多
B. 物体吸收热量，温度一定升高
C. 气体膨胀对外做功，自身内能会减少
D. 热传递过程中，温度从高温物体传递给低温物体
【答案】C
【解析】
【详解】A．热量是过程量，不能说物体含有的热量多，故A错误；
B．物体吸收热量过程中温度不一定升高，例如：晶体在熔化过程中，吸热但温度不变，故B错误；
C．气体膨胀对外做功，内能转化为机械能，则物体内能减小，故C正确；
D．在发生热传递时，高温物体放出热量，低温物体吸收热量，内能总是从高温物体转移到低温物体，故D错误。
故选C。

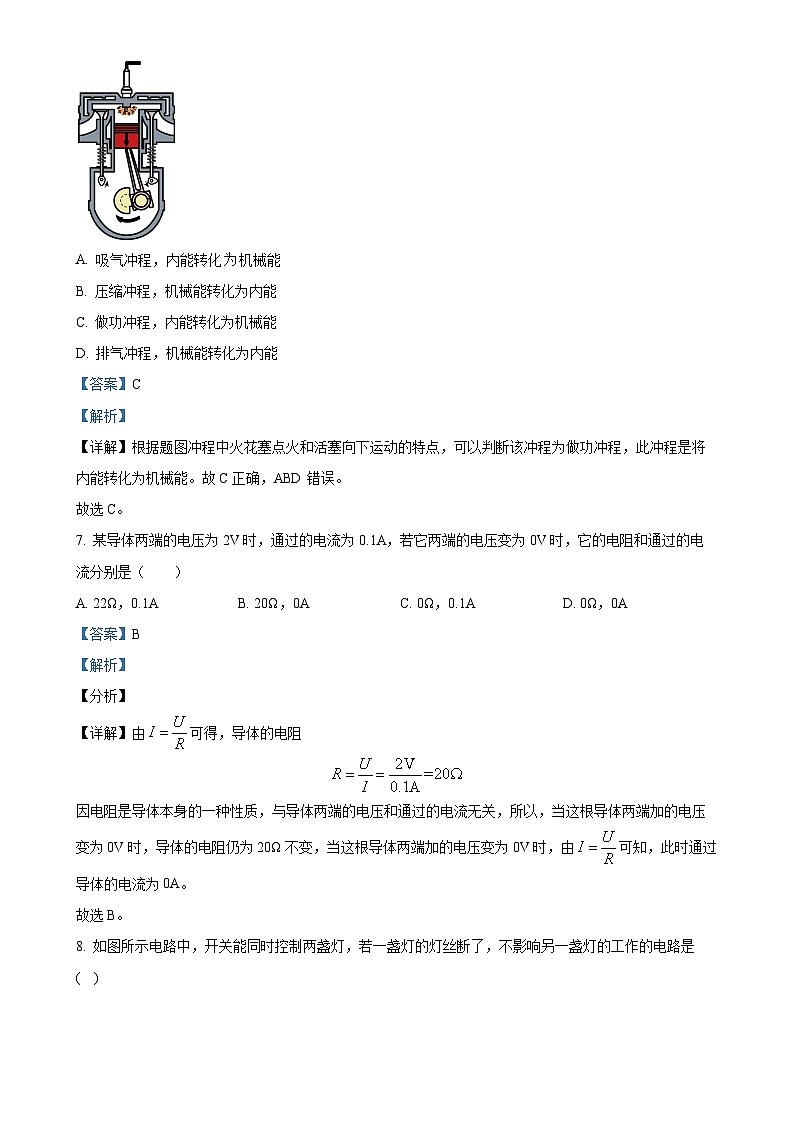

6. 如图所示，这是内燃机工作中的一个冲程，下列描述正确的是（ ）

A. 吸气冲程，内能转化机械能
B. 压缩冲程，机械能转化为内能
C. 做功冲程，内能转化为机械能
D. 排气冲程，机械能转化为内能
【答案】C
【解析】
【详解】根据题图冲程中火花塞点火和活塞向下运动的特点，可以判断该冲程为做功冲程，此冲程是将内能转化为机械能。故C正确，ABD错误。
故选C。
7. 某导体两端的电压为2V时，通过的电流为0.1A，若它两端的电压变为0V时，它的电阻和通过的电流分别是（ ）
A. 22Ω，0.1AB. 20Ω，0AC. 0Ω，0.1AD. 0Ω，0A
【答案】B
【解析】
【分析】
【详解】由可得，导体的电阻
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当这根导体两端加的电压变为0V时，导体的电阻仍为20Ω不变，当这根导体两端加的电压变为0V时，由可知，此时通过导体的电流为0A。
故选B。
8. 如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是( )
A. B. C. D.
【答案】A
【解析】
【详解】由题意可知，两个灯泡是互不影响的，所以它们应是并联的；而开关能同时控制这两个灯泡，所以开关应是干路上的；符合以上两点的电路图是A图，故应选A．
9. 在下列甲、乙、丙、丁四个图中，能正确直接测量通过灯L1的电流的电路是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．两灯并联，电流表测量干路电流，故A不符合题意；
B．两灯并联，电流表测量灯L1支路电流，但电流表正负接线柱接反了，故B不符合题意；
C．两灯并联，电流表测量灯L2支路电流，故C不符合题意；
D．两灯并联，电流表测量灯L1支路电流，故D符合题意。
故选D。
10. 如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）
A. 灯泡L1两端的电压为2.4V
B. 灯泡L2两端的电压为3.6V
C. 灯泡L1和灯泡L2两端的电压之和为6V
D. 当灯泡L2断路时，电压表的示数为零
【答案】C
【解析】
【详解】AB．由图知，灯泡L1、L2串联，电压表V测L2两端的电压，电压表V的示数为2.4V，即L2两端的电压
U2＝2.4V，
已知电源电压恒为6V，根据串联分压特点可知，灯泡L1的电压：
U1＝U﹣U2＝6V﹣2.4V＝3.6V，
故AB不符合题意。
C．根据串联电路的电压特点可知，灯泡L1和灯泡L2两端的电压之和为6V，C符合题意；
D．当灯泡L2断路时，电压表测量电源电压，则示数为6V，D不符合题意。
故选C。
11. 下列描述错误的是（ ）
A. 电流表在电路中可当导线处理
B. 电压表在电路中可当断开处理
C. 电流表不能直接并在电源两端
D. 电压表必须与用电器串联连接
【答案】D
【解析】
【分析】
【详解】A．电流表的内阻很小，在电路中可以当导线处理，故A正确，故A不符合题意；
B．电压表的内阻很大，在电路中可以当断路处理，故B正确，故B不符合题意；
C．电流表在电路中可以当导线处理，电流表直接接在电源上，将导致电路短路，烧坏电源或电流表，C正确，故C不符合题意；
D．电压表测量用电器两端的电压时，电压表和用电器并联，故D正确，故D符合题意。
故选D。
12. 利用干冰使运输中的食品降温，防止食品腐烂变质．这是应用了
A. 干冰熔化吸热B. 干冰液化放热
C. 干冰升华吸热D. 干冰凝华放热
【答案】C
【解析】
【详解】干冰是极易升华的物质，在干冰升华过程中，要从周围吸收热量，从而使周围的温度降低，以获得低温，从而防止食品腐烂变质；
故选C．
13. 如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A. 6V 1.5V
B. 7.5V 1.5V
C. 1.5V 7.5V
D. 1.5V 6V
【答案】A
【解析】
【详解】由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2=1.5V；
电阻R2的电压U2=UV2=1.5V，电阻R1的电压U1=UV1-U2=7.5V-1.5V=6V．
14. 夏天，小雨将冰水和热水分别注入常温下的两只透明烧杯中，如图所示。 一会儿发现两只烧杯的杯壁上都有一部分出现小水珠，变得模糊了，针对这一现象，下列说法正确的是（ ）
A. 甲、乙两杯都在内壁出现了水珠
B. 甲、乙两杯都在外壁出现了水珠
C. 甲杯的内壁出现了水珠，乙杯的外壁出现了水珠
D. 甲杯的外壁出现了水珠，乙杯的内壁出现了水珠
【答案】D
【解析】
【详解】甲中装有冰水，空气中的水蒸气在烧杯外壁遇冷液化，形成小水滴附着在其外壁上；乙中装有热水，热水汽化形成的水蒸气遇到杯子上方冷的烧杯内壁，液化成小水滴附着在其内壁上。
故选D。
15. 根据欧姆定律公式，可变形得到公式，下列说法正确的是（ ）
A. 导体电阻的大小跟导体两端的电压成正比
B. 导体电阻的大小跟导体中的电流成反比
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体电阻的大小跟导体两端的电压和通过导体的电流无关
【答案】D
【解析】
【详解】导体的电阻与导体的材料、长度及横截面积有关，与其两端的电压和流过它的电流无关，所以当导体两端的电压为零时，导体的电阻不为零。
故选D。
16. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A. 电流表A1只测量灯L2的电流B. 电流表A2的示数比A1的大
C. 灯L1被短路时，L2正常发光D. 仅断开S1只有一个表有示数
【答案】D
【解析】
【详解】A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
17. 用电流表测量通过灯泡L2的电流，在如图所示的电路中正确的是（ ）
A. B.
C. D.
【答案】B
【解析】
【分析】
【详解】A．图中两灯并联，电流表在干路上，测量的是两灯的总电流，故A错误；
B．图中两灯并联，电流表与灯L2串联，测量的是灯L2的电流，故B正确；
C．图中两灯并联，电流表与灯L2串联，但是正负接线柱接反了，故C错误；
D．图中电流表与两灯并联，使电源短路，故D错误。
故选B。
18. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）

A. 变大
B. 变小
C. 不变
D. 先变大后变小
【答案】B
【解析】
【详解】由图可知，A、B接线柱接入电路中，则从滑片到A点这部分电阻片接入电路中，当滑片向A端旋转时，电阻片接入电路中的长度变短，则连入电路的电阻变小，故B符合题意，ACD不符合题意。
故选B。
19. 如图所示，用甲、乙两种燃料分别对质量和初温相同的水进行加热，两图装置均相同。燃料的质量用m表示，燃料充分燃尽时水升高的温度用Δt表示（水未沸腾）（ ）

A. 若m相同，Δt越小，燃料的热值越大
B. 若Δt相同，m越大，燃料的热值越大
C. 若m与Δt的比值越大，燃料的热值越大
D. 若m与Δt的比值越小，燃料的热值越大
【答案】D
【解析】
【详解】燃料的热值大小不能直接测量，需要通过水吸收热量的多少来体现燃料燃烧放出热量的多少，而水吸收热量的多少跟水的质量和升高的温度有关，不考虑热量损失，液体吸收的热量Q吸=Q放，根据题意可知，液体吸收的热量Q吸=c水m水Δt，燃料完全燃烧放出的热量Q放=mq，则
c水m水Δt=mq
解得
①
A．若m相同，Δt越小，由①可知，燃料的热值越小，故A不符合题意；
B．若Δt相同，m越大，由①可知，燃料的热值越小，故B不符合题意；
C．若m与Δt的比值越大，即Δt与m的比值越小，由①可知，燃料的热值越小，故C不符合题意；
D．若m与Δt的比值越小，即Δt与m的比值越大，由①可知，燃料的热值越大，故D符合题意。
故选D。
20. 为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
【答案】B
【解析】
【详解】分析电路图可知，定值电阻R0与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律，总电阻变大，由可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值电阻R0两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故B符合题意。
故选B。
二、填空题（每空1分，共10分）
21. 如图是市面上出售的一种网红食品——“炒酸奶”。将的液态氮和酸奶倒入容器中，液态氮迅速汽化___________（选填“吸收”或“放出”）大量热量，使酸奶瞬间___________（填物态变化名称）成块。

【答案】 ①. 吸收 ②. 凝固
【解析】
【详解】[1][2]将的液态氮和酸奶倒入容器中，液态氮迅速汽化，同时吸收大量的热量，使环境温度急剧降低，酸奶瞬间由液体凝固成块。
22. （1）如图温度计的示数为_______℃。
（2）如图电阻箱的示数为_______Ω。
【答案】 ①. -9 ②. 3204
【解析】
【详解】（1）[1]图中温度计的分度值是1℃，液柱在0℃以下，温度计的示数是-9℃。
（2）[2]该电阻箱的示数为
3×1000Ω+2×100Ω+0×10Ω+4×1Ω=3204Ω
23. 如图所示的电路中，当开关S1、S2断开时，灯泡 ___________ 串联； 当开关S、S1、S2都闭合时，___________并联，此时电流表测的是 ___________ 中的电流。
【答案】 ①. L1和L3 ②. L1和L2 ③. L2
【解析】
【详解】[1]如图，当开关S1、S2断开时，L2被断开，L1和L3首尾顺次相接，只有一条电流路径，所以L1和L3串联。
[2][3]当开关S、S1、S2都闭合时，L3被短路，L1和L2并列连接，所以L1和L2并联。此时电流表与L2串联，所以测量L2中的电流。
24. 如图甲所示，电阻R1和R2是___________联的。闭合开关，电流表A1、A2指针偏转均如图乙所示，则电流表A1的示数是___________A，通过R1的电流是___________A。
【答案】 ①. 并 ②. 1.5 ③. 1.2
【解析】
【分析】
【详解】[1]由图知道流有两条路径，所以，两电阻并联，电流表A1测的是干路电流，电流表A2测的是通过R2的电流。
[2]已知两个电流表指针偏转相同，由于并联电路中，干路中的电流等于各支路电流之和，所以，A1选择的量程是0~3A，分度值为0.1A，则A1的示数为I总=1.5A，即干路电流为1.5A。
[3]电流表A2选择的量程是0~0.6A，分度值是0.02A，则A2的示数为I2=0.3A，即通过电阻R2的电流为0.3A；则通过电阻R1的电流为
I1=I总﹣I2=1.5A﹣0.3A=1.2A
三、作图题
25. 在图中的○内标出电流表或电压表，使图中两灯都能正常发光．
【答案】
【解析】
【详解】当开关闭合,要使两灯都正常发光,上边的电表应与L1串联,所以是电流表;下边的电表即为电压表,电路是L1与电流表串联为一支路， L2为一支路，两支路并联 ．电路图如下：
【点睛】使用电流表或电压表时,必须使电流从“+”接线柱流入,从“-”接线柱流出,否则指针会倒转；电流表相当于导线所以应与用电器串联,电压表相当于断路所以应与用电器并联.
四、简答题
26. 学生们每次用免洗酒精洗手液洗手时，感觉手掌凉凉的；冬天，戴眼镜的同学从室外回到教室，眼镜上有时会有“雾气”产生。
（1）用免洗酒精洗手液洗手，为什么会有凉凉的感觉？
（2）戴眼镜的同学眼镜上为什么有时会有“雾气”产生？
【答案】（1）见解析 （2）见解析
【解析】
【小问1详解】
用免洗酒精洗手液洗手时，酒精蒸发吸热，所以手会有凉凉的感觉。
小问2详解】
戴眼镜的同学眼镜上有时会有“雾气”产生，是因为空气中的水蒸气遇到温度低的眼镜片液化为小水珠。
五、实验题（每空 1分，共18分）
27. 如图所示,在探究影响导体电阻大小因素的实验中,导线a、b、c粗细相同,b、d粗细不同,a、b、d长度相同．
(1)该实验是通过观察 ________ 的示数间接比较导线电阻的大小;
(2)选用导线a、b分别接入电路中,是为了探究电阻大小跟导体的 ________ 有关;
(3)选用导线b、c分别接入电路中,是为了探究电阻大小跟导体的 ________ 有关;
(4)选用导线 ________ 分别接入电路中,是为了探究电阻大小跟导体的横截面积有关;
(5)影响导体电阻大小因素除了上述因素外,还可能跟 ________ 有关．
【答案】 ①. 电流表 ②. 材料 ③. 长度 ④. )b、d ⑤. 温度
【解析】
【详解】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；
（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；
（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；
（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；
（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．
28. 下面是探究“电阻上的电流跟两端电压关系”的实验
（1）小刘设计了如图所示的电路图，其中电源电压为3V，电阻R为20Ω，变阻器上标有“15Ω，1A”字样
①请你帮他选量程：电压表应选_______V，电流表应选_______A；
②上表是小刘记录的数据，请你替小刘写出结论：电阻一定时，_______；
③小刘在实验中想把电压表示数调到1V，单无论怎样调节都无法达到要求，其原因是_______；
（2）小刘还想用这个电路研究电流跟电阻的关系，并与上表中的第一次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刘的下一步操作是_______，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作。
【答案】 ①. 0~3 ②. 0~0.6 ③. 导体的电流与其两端的电压成正比 ④. 滑动变阻器最大值太小 ⑤. 调节滑动变阻器滑片，使电压表的示数为2V
【解析】
【分析】
【详解】（1）①[1]电源电压为3V，所以电路中电压不会大于3V，电压表应选择小量程，即0~3V。
[2]滑动变阻器阻值为零时，电路中电流最大，由欧姆定律可知，电路的最大电流为
所以电流表要选小量程，即0~0.6A。
②[3]由表中数据可知，每组数据中，电压值与电流值的比值不变，所以可得出结论：电阻一定时，导体的电流与其两端的电压成正比。
③[4]滑动变阻器阻值变大时，电路中电流变小，定值电阻两端电压变小，所以当滑动变阻器阻值最大时，定值电阻两端电压最小。若定值电阻两端电压为1V，此时电路中的电流为
滑动变阻器两端电压为
滑动变阻器需接入电路中电阻为
滑动变阻器的最大阻值为15Ω，小于40Ω，所以电压表的示数无法调到1V，其原因是滑动变阻器最大值太小。
（2）[5]用这个电路研究电流跟电阻的关系，由控制变量法可知，需保证电阻两端电压保持不变，上表中的第一次实验数据中定值电阻两端电压为2V，所以把20Ω的电阻换成10Ω，闭合开关后，小刘的下一步操作是调节滑动变阻器滑片，使电压表的示数为2V，记录数据。
29. 在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω 2A”和滑动变阻器乙“20Ω 1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。
（1）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；
（2）注意在连接电路时，开关必须处于___________状态；
（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是___________（答出一种情况即可）；
（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向___________（选填“左”或者“右”）移动至电压表示数为___________V；分析实验数据后得出结论：当电压一定时，___________；
（5）小明在实验中所选用滑动变阻器应该是___________（选填“甲”或“乙”）；
（6）滑动变阻器在本实验中的作用除了保护电路外，还有一个重要作用是：___________。
【答案】（1） （2）断开 （3）定值电阻短路
（4） ①. 右 ②. 2.5 ③. 通过导体的电流与导体的电阻成反比
（5）乙 （6）控制定值电阻两端电压不变
【解析】
【小问1详解】
滑动变阻器滑片P向左滑动时电流表示数变大，则滑动变阻器滑片P向左滑动时其连入电路的电阻变小，所以应将滑动变阻器串联接入电路，且接入A接线柱，如图所示：
【小问2详解】
连接电路时，为保护电路，开关应处于断开状态。
【小问3详解】
正确连接电路后闭合开关，发现电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的支路短路或电压表短路，故电路故障可能是定值电阻短路。
【小问4详解】
[1]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右移动。
[2]当定值电阻为5Ω时，由图乙知，电流表选择小量程接入电路中，分度值为0.02A，示数为0.5A，则此时电路电流为0.5A，所以此时定值电阻的两端电压为
UV＝IR＝0.5A×5Ω＝2.5V
所以应将滑片P向右移动至电压表示数为2.5V。
[3]分析实验数据，电压一定时，每次实验中电流与电阻的乘积不变；故可得出结论：当电压一定时，通过导体的电流与导体的电阻成反比。
【小问5详解】
定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，滑动变阻器分得的电压为
U滑＝U－UV＝4.5V－2.5V＝2V
根据分压原理知，滑动变阻器连入电路的阻值为
当定值电阻最大时，滑动变阻器连入电路的阻值最大，为
可知应该选取最大阻值不小于20Ω的滑动变阻器，故小明在实验中所选用的滑动变阻器应该是乙。
【小问6详解】
根据控制变量法可知，本实验需要控制定值电阻两端电压不变，由滑动变阻器来保持。
六、计算题（30题8分， 31题8分， 32题8分， 共24分）
30. 顺口溜“五月五、过端午、蒸粽子、吃包子、挂菖蒲、佩香囊、赛龙舟”，生动的呈现了某地端午文化习俗。蒸粽子是利用水沸腾产生的蒸气进行加热。若将2.5kg的水加热到沸腾，水温升高了80℃，[c水=4.2×103J/（kg·℃），q煤=3×107J/kg]，在此过程中，求：
（1）水吸收的热量；
（2）采用煤炉加热，煤炉加热水的效率为10%，煤燃烧放出的热量；
（3）需要完全燃烧煤的质量。
【答案】（1）8.4×105J；（2）8.4×106J；（3）0.28kg
【解析】
【详解】解：（1）根据可知，水吸收的热量
（2）采用煤炉加热，煤炉加热水的效率为10%，根据可知，煤燃烧放出的热量为
（3）根据Q放=mq可知，需要完全燃烧煤的质量为
答：（1）水吸收的热量为8.4×105J；
（2）采用煤炉加热，煤炉加热水的效率为10%，煤燃烧放出的热量为8.4×106J；
（3）需要完全燃烧煤的质量为0.28kg。
31. 如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
(1) R1的电阻；
(2)电源电压。
【答案】(1)；(2)
【解析】
【详解】(1)电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
(2)电路的总电阻
电源电压
答：(1) R1的电阻为；
(2)电源电压为。
32. 如图所示的电路中，电源电压不变，已知定值电阻R1＝20Ω，R2＝40Ω，开关闭合后，电流表A1的示数为0.6A。求：
（1）电源电压；
（2）求干路电流。
【答案】（1）12V （2）0.9A
【解析】
【小问1详解】
如图R1与R2并联，A1测量R1的电流，A测量干路电流，电流表A1的示数为0.6A，由欧姆定律及并联电路中电压的规律知，电源电压为
U＝U2＝U1＝I1R1＝0.6A×20Ω＝12V
【小问2详解】
通过R2的电流为
由并联电路中电流的规律知，干路电流为
实验次数
1
2
3
电压U/V
2
2.4
2.8
电流I/A
0.1
0.12
0.14
