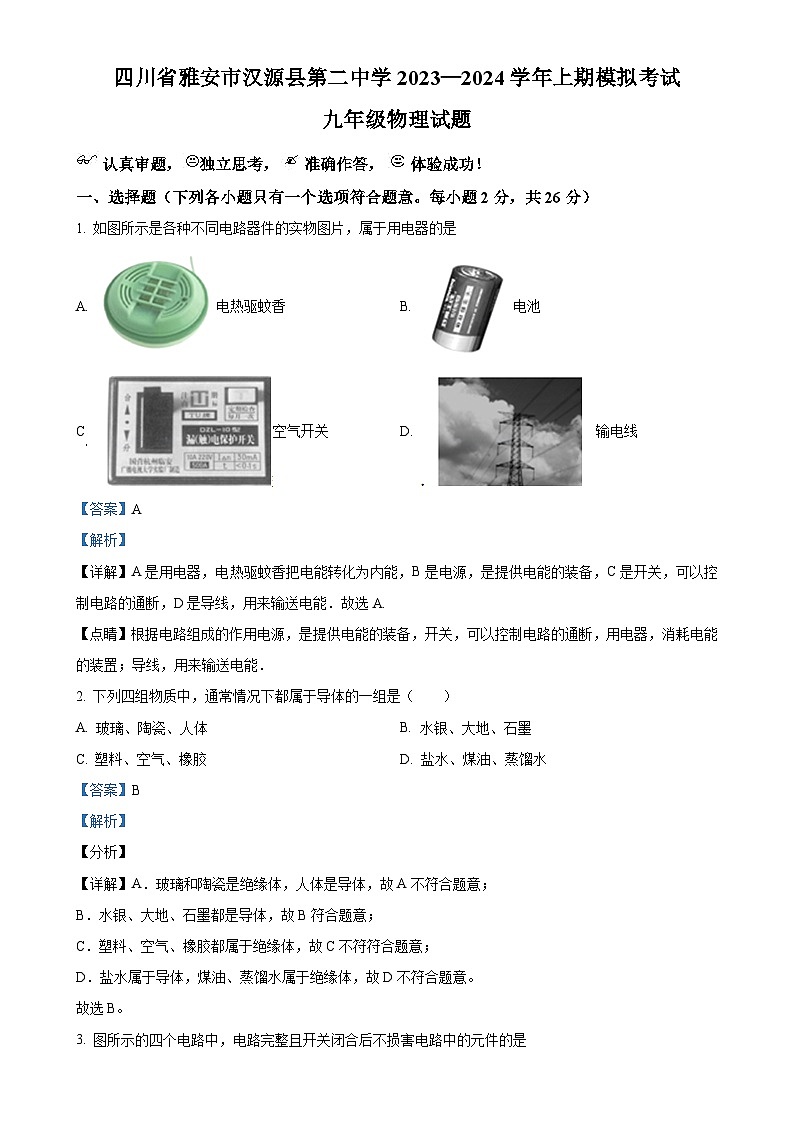

四川省雅安市汉源县第二中学2023—2024学年九年级上学期第二次月考物理试题（解析版）-A4

这是一份四川省雅安市汉源县第二中学2023—2024学年九年级上学期第二次月考物理试题（解析版）-A4，共18页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
认真审题，独立思考，准确作答，体验成功！
一、选择题（下列各小题只有一个选项符合题意。每小题2分，共26分）
1. 如图所示是各种不同电路器件的实物图片，属于用电器的是
A. 电热驱蚊香B. 电池
C 空气开关D. 输电线
【答案】A
【解析】
【详解】A是用电器，电热驱蚊香把电能转化为内能，B是电源，是提供电能的装备，C是开关，可以控制电路的通断，D是导线，用来输送电能．故选A.
【点睛】根据电路组成的作用电源，是提供电能的装备，开关，可以控制电路的通断，用电器，消耗电能的装置；导线，用来输送电能．
2. 下列四组物质中，通常情况下都属于导体的一组是（ ）
A. 玻璃、陶瓷、人体B. 水银、大地、石墨
C. 塑料、空气、橡胶D. 盐水、煤油、蒸馏水
【答案】B
【解析】
【分析】
【详解】A．玻璃和陶瓷是绝缘体，人体是导体，故A不符合题意；
B．水银、大地、石墨都是导体，故B符合题意；
C．塑料、空气、橡胶都属于绝缘体，故C不符符合题意；
D．盐水属于导体，煤油、蒸馏水属于绝缘体，故D不符合题意。
故选B。

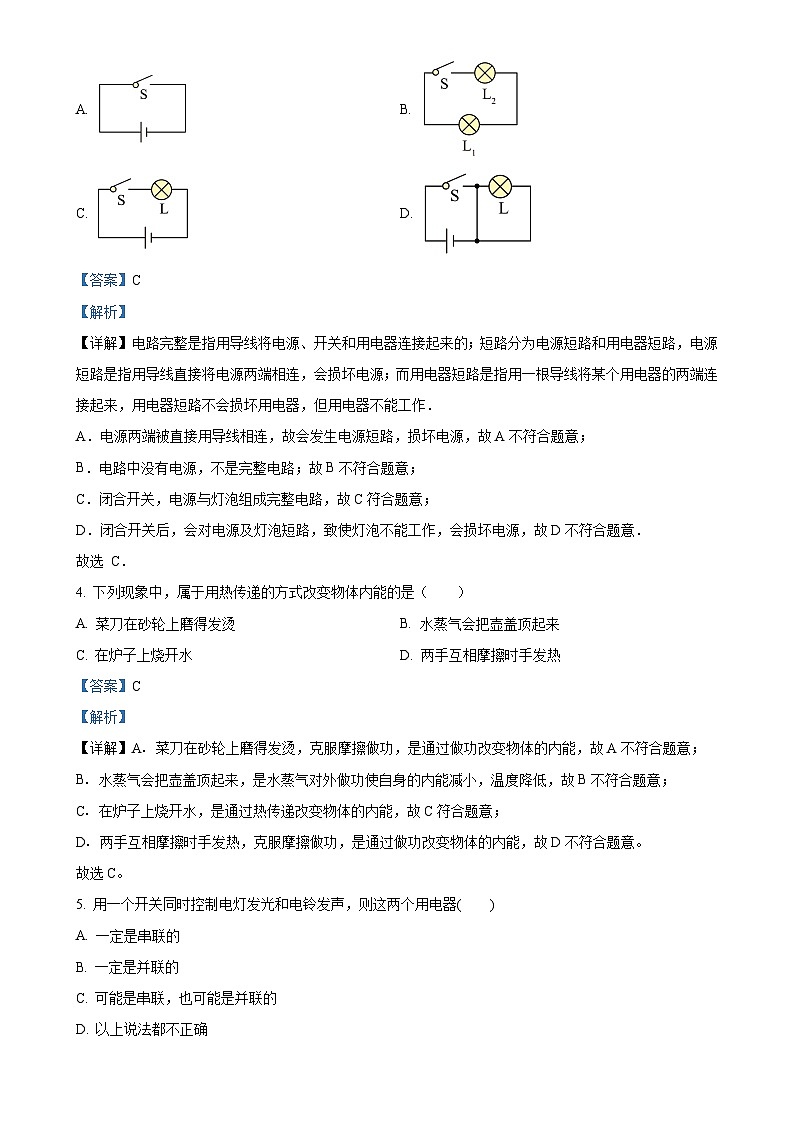

3. 图所示的四个电路中，电路完整且开关闭合后不损害电路中的元件的是
A. B.
C. D.
【答案】C
【解析】
【详解】电路完整是指用导线将电源、开关和用电器连接起来的；短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连，会损坏电源；而用电器短路是指用一根导线将某个用电器的两端连接起来，用电器短路不会损坏用电器，但用电器不能工作．
A．电源两端被直接用导线相连，故会发生电源短路，损坏电源，故A不符合题意；
B．电路中没有电源，不是完整电路；故B不符合题意；
C．闭合开关，电源与灯泡组成完整电路，故C符合题意；
D．闭合开关后，会对电源及灯泡短路，致使灯泡不能工作，会损坏电源，故D不符合题意．
故选 C．
4. 下列现象中，属于用热传递的方式改变物体内能的是（ ）
A. 菜刀在砂轮上磨得发烫B. 水蒸气会把壶盖顶起来
C. 在炉子上烧开水D. 两手互相摩擦时手发热
【答案】C
【解析】
【详解】A．菜刀在砂轮上磨得发烫，克服摩擦做功，是通过做功改变物体的内能，故A不符合题意；
B．水蒸气会把壶盖顶起来，是水蒸气对外做功使自身的内能减小，温度降低，故B不符合题意；
C．在炉子上烧开水，是通过热传递改变物体的内能，故C符合题意；
D．两手互相摩擦时手发热，克服摩擦做功，是通过做功改变物体的内能，故D不符合题意。
故选C。
5. 用一个开关同时控制电灯发光和电铃发声，则这两个用电器( )
A. 一定是串联的
B. 一定是并联的
C. 可能是串联，也可能是并联的
D. 以上说法都不正确
【答案】C
【解析】
【详解】根据开关对电路的控制作用，串联电路的开关和并联电路干路上的开关控制整个电路，可知用一个开关同时控制电灯发光和电铃发声，则这两个用电器的连接方式可能串联也可能并联，故C正确为答案．

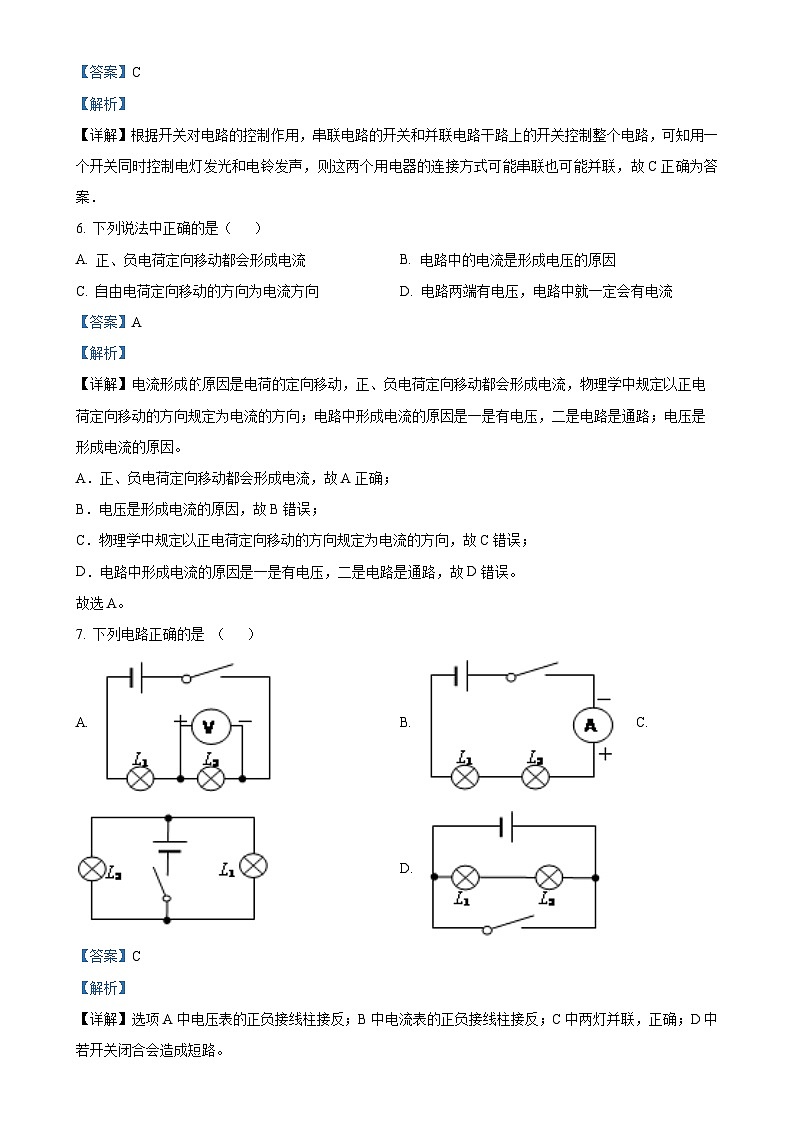

6. 下列说法中正确的是（ ）
A. 正、负电荷定向移动都会形成电流B. 电路中的电流是形成电压的原因
C. 自由电荷定向移动的方向为电流方向D. 电路两端有电压，电路中就一定会有电流
【答案】A
【解析】
【详解】电流形成原因是电荷的定向移动，正、负电荷定向移动都会形成电流，物理学中规定以正电荷定向移动的方向规定为电流的方向；电路中形成电流的原因是一是有电压，二是电路是通路；电压是形成电流的原因。
A．正、负电荷定向移动都会形成电流，故A正确；
B．电压是形成电流的原因，故B错误；
C．物理学中规定以正电荷定向移动的方向规定为电流的方向，故C错误；
D．电路中形成电流的原因是一是有电压，二是电路是通路，故D错误。
故选A。
7. 下列电路正确的是 （ ）
A. B. C. D.
【答案】C
【解析】
【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路。
故选C。
8. 四个悬挂着的带电通草球，相互作用情况如图所示，那么D球
A. 带与A球不同种的电荷
B. 带与B球不同种的电荷
C. 带与C球不同种的电荷
D. 一定带正电荷
【答案】A
【解析】
【详解】A B C．由图示可知，A球与B球吸引，则A球与B球带不同电荷，B球与C球排斥，则B球与C球带同种电荷，C球与D球排斥，则C球与D球排同种电荷，即BCD球电性相同，A球电性与其它三个不同，故A正确BC错误；
D．无法判断出D球的带电种类，故D错；
9. 如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（ ）
A. L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路
【答案】D
【解析】
【详解】由电路图可知，两灯泡串联，闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；将导线与灯L2并联，发现L1亮，灯L2不亮，说明电路通路，因此L1无故障，L2断路；若L2短路时，不用接电流表L1就能发光。
故选D。
10. 在确保电路安全的前提下，在下面甲图和乙图中的圆圈内，填入合适的电流表和电压表，闭合开关后，下列说法不正确的是（ ）
A. 甲图中L1和L2可能串联
B. 甲图中L1和L2可能并联
C. 乙图中R1和R2可能并联
D. 乙图中R1和R2可能串联
【答案】D
【解析】
【详解】AB．对于甲图，如果如下图添加电压表和电流表，则两灯并联，如图所示：
如果如下图添加电压表和电流表，则两灯串联，如图所示：
所以甲图中L1和L2可能串联也可能并联，故AB正确，但不符合题意；
CD．对于乙图，如果两表都是电流表，则电源短路；如果两表都是电压表，则电路是只有R2的简单电路。如果按左下图添加电表，则电路还是只有R2的简单电路，如果按右下图添加电表，则电路是并联电路。如图所示：
所以乙图中，R1和R2不可能串联。故C正确，不符合题意，D错误，符合题意。
故选D。
11. 如图所示，下列说法正确的是（ ）
A. 只闭合和时，电灯和并联，电流表测通过的电流
B. 只闭合和时，灯短路，电流表测通过的电流
C. 开关、、都闭合时，形成了短路，和将烧坏
D. 只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1和L2的电流之和
【答案】B
【解析】
【详解】A．只闭合和时，电流从正极出发，经过电流表、、回到负极，造成电源短路，电流表可能烧坏，故A错误；
BD．只闭合和时，灯短路，不发光，电流表与串联，测通过的电流，故B正确，D错误；
C．开关、、都闭合时，电源被短路，会损坏电源，和不会被烧坏，故C错误。
故选B。
12. 下列说法正确的是
A. 电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻
B. 通过导体的电流越小，导体的电阻越大
C. 导体两端的电压越大，导体的电阻越大
D. 一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
【答案】D
【解析】
【分析】
【详解】ABC．导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；
D．白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确。
故选D。
13. 张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）
A. 电流表坏了B. 电流表的量程选大了
C. 电流表的量程选小了D. 电流表的正负接线柱接错了
【答案】D
【解析】
【详解】电流表正常使用时，电流应从“+”接线柱流入，从“−”接线柱流出，指针向右偏转，如果正负接线柱接反了，指针就会偏向刻度盘左侧没有刻度的一侧。故图中的情形是因为电流表的正负接线柱接反了。故ABC不符合题意，D符合题意。
故选D。
二、填空题（每空1分，共20分）
14. 一节普通干电池的电压是_____V 。
【答案】1.5
【解析】
【详解】一节普通干电池的电压是1.5V。
15. 热传递的实质是_______________从高温物体转移到低温物体。
【答案】内能
【解析】
【详解】热传递实质是内能从高温物体转移到低温物体，高温物体温度降低，低温物体温度升高，直到两者温度相等，热传递停止。
16. 烘托欢乐气氛的各个小彩灯属于 ___________ 电路；家庭电路属于 __________ 电路。
【答案】 ①. 串联 ②. 并联
【解析】
【分析】串联电路的特点：（1）电流只有一条路径；（2）开关控制整个电路；（3）电路中各用电器之间相互影响。并联电路的特点：（1）电流至少有两条路径；（2）干路开关控制整个电路，支路开关只控制所在的支路；（3）电路中各用电器之间互不影响。
【详解】[1][2]烘托欢乐气氛的各个小彩灯在工作时如有一个损坏，其余的都不亮，因此是串联电路；家庭电路中各用电器之间是独立工作的，所以是并联电路。
17. 纺织厂里有一道工序叫做“梳棉”，只有将杂乱无章的棉絮梳理成顺直的棉絮条后，才可用于纺线。梳棉车间必须保持一定的潮湿程度，以防止因____而造成不便和危害。
【答案】摩擦起电
【解析】
【详解】为了防止由摩擦起电造成事故，故要保持梳棉车间有一定的潮湿程度，使产生的静电能够释放。
【点睛】在棉絮梳理的过程中会由于摩擦起电产生静电，当静电积累到一定程度会放电，可能引燃棉絮引起事故。
18. 酒精的热值是3.0×107J/kg，要获得0.6×106J的热量，至少要燃烧________kg的酒精。
【答案】0.02
【解析】
【详解】要获得0.6×106J的热量，至少要燃烧酒精的质量为
19. 如图1所示，电流表A1与A2指针指示的位置如图2所示，则电流表A1所使用的量程为________，读数是________；电流表A2所使用的量程为________，读数是________。
【答案】 ①. 0~3A ②. 2.2A ③. 0~0.6A ④. 0.44A
【解析】
【详解】[1][2][3][4]由电路图可知，两灯泡并联，电流表A1测干路电路，电流表A2测流过灯L2的支路电流。由并联电路电流特点可知，电流表A1的示数应大于电流表A2的示数。由于两电流表指针位置相同，则它们的量程不同。由并联电路中干路电流等于各支路电流之和可知。电流表A1的量程是0~3A，分度值是0.1A，电流表示数IA1=2.2A； 电流表A2量程为0~0.6A，分度值是0.02A，电流表示数IA2=0.44A。
20. 如图所示的电路中，定值电阻R1的阻值为60Ω，电源电压为6V。闭合开关S后，电流表示数为0.3A，则定值电阻R2的阻值为_____________Ω。
【答案】30
【解析】
【详解】并联电路的总电阻为
并联电路电阻规律为
代入数据
解得R2的阻值为
R2=30Ω
21. 在电阻两端加15V电压时，通过它的电流为3A，则该电阻的阻值是________Ω，如果在它两端加6V的电压，通过它的电流是________A。
【答案】 ①. 5 ②. 1.2
【解析】
【详解】[1][2]根据欧姆定律，该电阻的阻值是
如果在它两端加6V的电压，通过它的电流是
22. 火柴可以擦燃，也可以放在火上点燃，前者是用___________的方法使火柴燃烧，后者是用___________的方法使火柴燃烧，两种方法都可以改变物体的内能。
【答案】 ①. 做功 ②. 热传递
【解析】
【详解】[1]火柴可以擦燃是克服摩擦做功，使火柴的内能增加、温度升高，达到火柴的着火点而燃烧，属于做功来改变物体的内能；
[2]放在火上点燃是火柴从火吸收热量，使火柴的内能增加、温度升高，达到火柴的着火点而燃烧，是通过热传递来改变物体内能的。
23. 电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有___________，而具有了___________轻小物体的性质。
【答案】 ①. 静电 ②. 吸引
【解析】
【详解】[1][2]电视机工作时，由于电子运动到了屏幕上，而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上。
24. 使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为__________。
【答案】 ①. 等于 ②. 之和 ③. U=U1+U2
【解析】
【详解】[1][2][3]由实验结果得：串联电路两端的总电压等于各部分电路两端的电压之和，用公式表示为
三、作图题（共16分）
25. 在右面的虚线框内画出图所示电路的电路图。
【答案】
【解析】
【详解】分析电路可知，、并联，开关干路上，开关S在支路上，作图如下：
26. 为一仓库设计一个电路，取货人在前门按电键K1，电铃响，红灯亮，送货人在后门按电键K2，电铃响，绿灯亮，按你设计一个电路图。
【答案】
【解析】
【详解】红灯与前门电键K1串联，绿灯与后门按电键K2串联，两者并联以后与电铃串联，如下图所示：
27. 根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
【答案】
【解析】
【详解】原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；开关S1控制整个电路，电流表接在干路上测总电流，因不知电流大小，故电流表选用大量程串联在电路中。其中电流从电源正极流出经过开关S1，再经过电流表后分成两条支路，一条经过灯泡L2，再经过开关S2，另一条经过灯泡L1，然后两支汇合共同回到电源负极，根据电路图连接实物图，如图所示：
28. 图中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。先连接好实物图，根据实物图画出相应的电路图。
【答案】
【解析】
【详解】根据题意，三个灯泡并联，S是总开关，则S在干路上，S1与灯泡L1串联，S2与灯泡L2串联，故电流从电源正极出发，经S后，分别经L1、L2、L3所在的支路后一起回到电源的负极，如图所示
电路图如图所示
四、实验探究题（每空2分，共30分）
29. 某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
（1）通过对上面数据的分析，可以得出：________；
（2）测量三次的目的是：________，在实验中我们可以采用________的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：________。
【答案】 ①. 并联电路干路中的电流等于各支路电流之和 ②. 使结论更具有普遍性，可靠性 ③. 更换不同规格的小灯泡 ④. 使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流
【解析】
【详解】（1）[1]三次数据都具有共同的特点：A点、B点是支路电流，它们两点的电流之和等于C点的干路电流．所以可以得出结论：并联电路干路中的电流等于各支路电流之和。
（2）[2][3]本实验是要得出一个普遍的结论，所以要多测量，使实验结论更具有普遍性、可靠性。为了达到多次测量的目的，可以更换不同规格的小灯泡。
（3）[4]一个电流表在不同位置测量时，读数误差较大，为了减小误差可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流。
30. 如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
（ ）
（2）画出相应的电路图
（ ）
（3）连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．
（4）滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）
（5）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
【答案】 ①. ②. ③. 断开 ④. A ⑤. 变小 ⑥. 变暗 ⑦. 小灯泡的灯丝断了（小灯泡处断路） ⑧. 将电源正负极对调 ⑨. 滑动变阻器接下端两个接线柱了
【解析】
【详解】(1)由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与与灯泡并联测灯泡的电压；电流表选0～0.6A的量程，且与灯泡串联测通过灯泡的电流；滑动变阻器向右滑动时灯泡变亮说明滑动变阻器接入电路的电阻变小，即滑动变阻器右下端的接线柱必须接到电路中，然后把上端的任意接线柱连入电路，开关串联在电路中控制电路．如图所示：
(2)根据电路图可知，从正极开始连接，依次是开关、灯泡、电流表、滑动变阻器串联回到负极，最后电压表并联在灯泡的两端．如图：
(3)为避免接错线路，造成电流过大烧坏用电器，在连接电路时开关应处于断开状态，滑动变阻器滑片应处于最大阻值的A端．
(4)滑片P向左移动时接入电路的电阻变大、电路的总电阻变大；
根据欧姆定律可知电路中的电流变小，即电流表的示数变小；
根据P=I2R可知，灯泡的实际功率变小，灯泡变暗．
(5)a、闭合开关灯不亮，但电压表示数约等电源电压说明电压表并联的部分断路，即电路故障可能是灯泡断路；
b、流表、电压表的指针均反偏，最简单的解决方法是调换电源的正负极；
c、在使用滑动变阻器时，只有选用一上一下两个接线柱，滑动变阻器才具有调节作用；
当同时选用下面两个接线柱时或同时选用上面两个接线柱时滑动变阻器不起调节作用，两电表的示数较小说明下面两个接线柱同时接入电路．
31. 如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察 _____ ，可以比较出合金线电阻的大小，这种研究方法叫 _____ （填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体 _____ 的关系．
【答案】 ①. 电流表的示数 ②. 转换法 ③. 横截面积
【解析】
【详解】如图，AB和CD均为镍铬合金线，且长度相同，所以这个实验装置是研究电阻大小与导体横截面积的关系，采用了控制变量法；
而电阻的大小，影响电流的大小，所以根据电流表的示数大小，判断电阻的大小，又应用了转换法，即用电流的大小来说明电阻的大小变化．
五、计算题（共8分）
32. 如图所示，

1. 当S1闭合、S2和S3都断开时电流表A1的示数为1A，求电流表A2和A3的示数各为多少？画出电路简图（等效电路图）；
2. 当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，求电流表A1的示数为多少？
3. 若将S1、S2和S3同时闭合会发生什么现象？
【答案】(1) 1 A， 0； ．(2) 3 A．(3)发生电源短路，电源将被烧坏．
【解析】
【分析】（1）根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，电流表A1和A2都测量电路电流，根据串联电路电流的特点和电路的结构可知电流表A2和A3的示数；
（2）当S2和S3闭合、S1断开时，L1、L2并联连接，电流表A3测干路电流，电流表A1测L1中的电流，电流表A2测L2中的电流，根据并联电路电流的规律求出电流表A1的示数；
（3）导线直接将电源两极连接起来的电路叫电源短路．
【详解】（1）根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：

根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0；
（2）因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：I1=I3﹣I2=4.5A﹣1.5A=3A；
（3）当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏．
答：（1）电流表A2和A3的示数各1A和0；
（2）电流表A1的示数为3A；
（3）发生电源短路．
33. 如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为3V。求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
【答案】（1）9V；（2）9V。
【解析】
【详解】（1）当S1闭合，S2、S3断开时
两灯泡串联，电压表测L1两端的电压，所以
当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，所以
电源的电压
（2）当S1、S3闭合，S2断开时，
电路为L1的简单电路，电压表测电源的电压，所以此时电压表的示数为9V。
答：（1）电源电压为9V；
次数
IA/A
IB/A
IC/A
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.25
0.30
0.55
