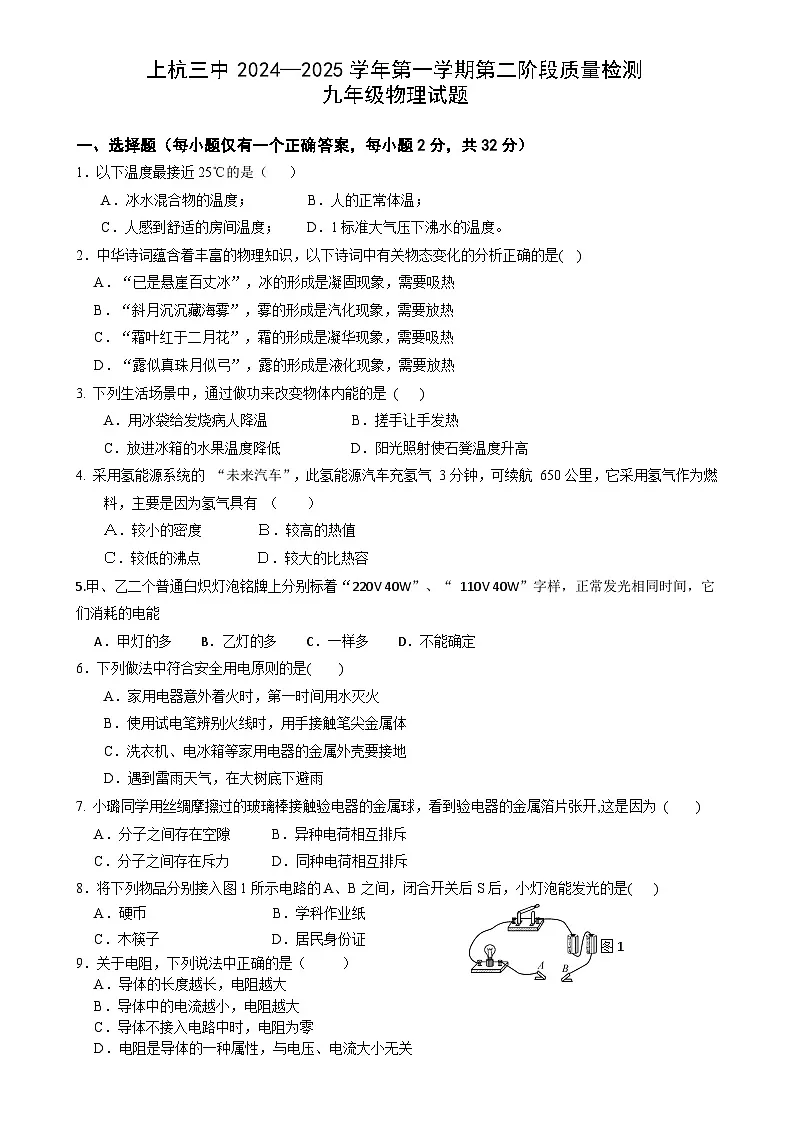

一、选择题（每小题仅有一个正确答案，每小题2分，共32分）
1．以下温度最接近25℃的是（ ）
A．冰水混合物的温度； B．人的正常体温；
C．人感到舒适的房间温度； D．1标准大气压下沸水的温度。
2．中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是( )
A．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
B．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D．“露似真珠月似弓”，露的形成是液化现象，需要放热
3. 下列生活场景中，通过做功来改变物体内能的是 ( )
A．用冰袋给发烧病人降温 B．搓手让手发热
C．放进冰箱的水果温度降低 D．阳光照射使石凳温度升高
4. 采用氢能源系统的 “未来汽车”，此氢能源汽车充氢气 3分钟，可续航 650公里，它采用氢气作为燃料，主要是因为氢气具有 （ ）
Ａ．较小的密度 Ｂ．较高的热值
Ｃ．较低的沸点 Ｄ．较大的比热容
5.甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“ 110V 40W”字样，正常发光相同时间，它们消耗的电能
A．甲灯的多 B．乙灯的多 C．一样多 D．不能确定
6．下列做法中符合安全用电原则的是( )
A．家用电器意外着火时，第一时间用水灭火
B．使用试电笔辨别火线时，用手接触笔尖金属体
C．洗衣机、电冰箱等家用电器的金属外壳要接地
D．遇到雷雨天气，在大树底下避雨
7. 小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开,这是因为 ( )
A．分子之间存在空隙 B．异种电荷相互排斥
C．分子之间存在斥力 D．同种电荷相互排斥
8．将下列物品分别接入图1所示电路的A、B之间，闭合开关后S后，小灯泡能发光的是( )
图4
A
B
D
C
加热器
加热器
加热器
加热器
图5
A．硬币 B．学科作业纸
图1
C．木筷子 D．居民身份证
9．关于电阻，下列说法中正确的是（ ）
A．导体的长度越长，电阻越大
B．导体中的电流越小，电阻越大
C．导体不接入电路中时，电阻为零
D．电阻是导体的一种属性，与电压、电流大小无关

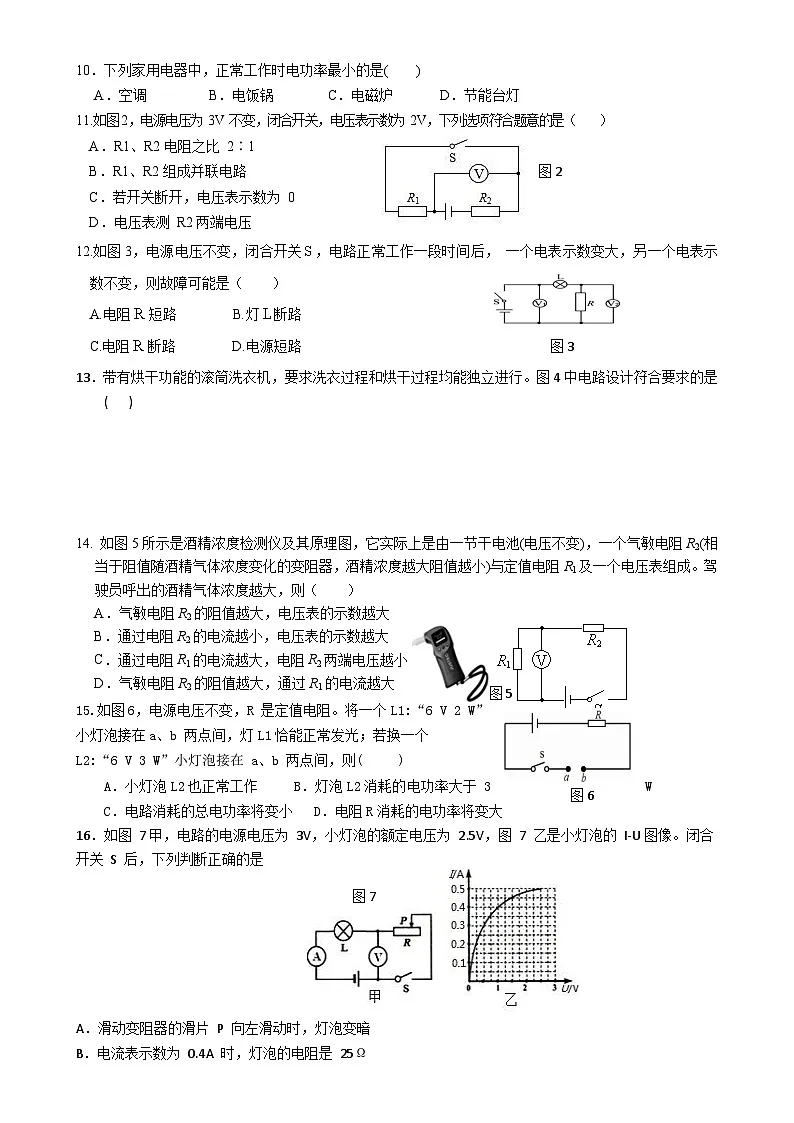

10．下列家用电器中，正常工作时电功率最小的是( )
A．空调 B．电饭锅 C．电磁炉 D．节能台灯
11.如图2，电源电压为 3V 不变，闭合开关，电压表示数为 2V，下列选项符合题意的是（ ）
图2
A．R1、R2电阻之比 2∶1
B．R1、R2组成并联电路
C．若开关断开，电压表示数为 0
D．电压表测 R2两端电压
图3
12.如图3，电源电压不变，闭合开关，电路正常工作一段时间后， 一个电表示数变大，另一个电表示数不变，则故障可能是（ ）
A.电阻短路 B.灯断路
C.电阻断路 D.电源短路
13．带有烘干功能的滚筒洗衣机，要求洗衣过程和烘干过程均能独立进行。图4中电路设计符合要求的是( )
14. 如图5所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池(电压不变)，一个气敏电阻R2(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小)与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
图5
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过R1的电流越大
15.如图6，电源电压不变，R 是定值电阻。将一个L1:“6 V 2 W”
小灯泡接在a、b 两点间，灯L1恰能正常发光；若换一个
L2:“6 V 3 W”小灯泡接在 a、b 两点间，则( )
图6
A．小灯泡L2也正常工作 B．灯泡L2消耗的电功率大于 3 W
C．电路消耗的总电功率将变小 D．电阻R消耗的电功率将变大
16．如图 7甲，电路的电源电压为 3V，小灯泡的额定电压为 2.5V，图 7 乙是小灯泡的 I-U图像。闭合开关 S 后，下列判断正确的是
图7
A．滑动变阻器的滑片 P 向左滑动时，灯泡变暗
B．电流表示数为 0.4A 时，灯泡的电阻是 25Ω

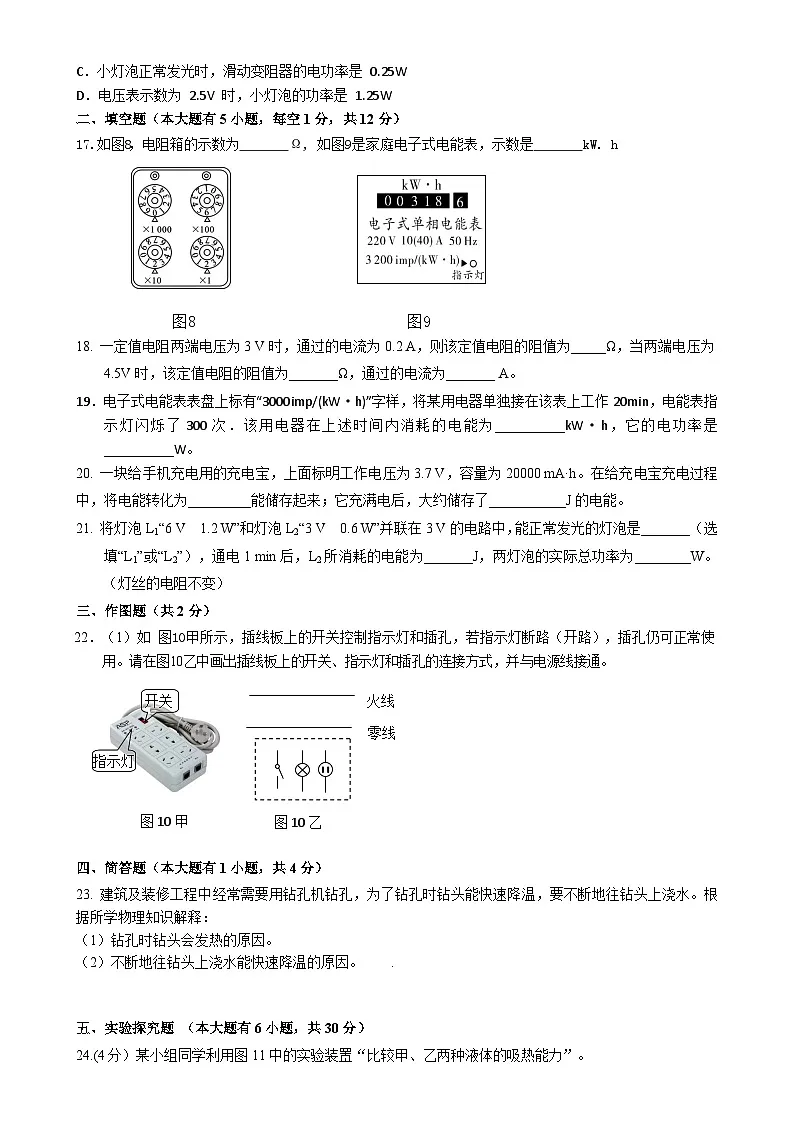

C．小灯泡正常发光时，滑动变阻器的电功率是 0.25W
D．电压表示数为 2.5V 时，小灯泡的功率是 1.25W
二、填空题（本大题有5小题，每空1分，共12分）
17.如图8，电阻箱的示数为 Ω, 如图9是 家庭电子式电能表，示数是
kW. h
图8 图9
18. 一定值电阻两端电压为3 V时，通过的电流为0.2 A，则该定值电阻的阻值为_____Ω，当两端电压为4.5V时，该定值电阻的阻值为_______Ω，通过的电流为_______ A。
19．电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。
20. 一块给手机充电用的充电宝，上面标明工作电压为3.7 V，容量为20000 mA·h。在给充电宝充电过程中，将电能转化为_________能储存起来；它充满电后，大约储存了___________J的电能。
21. 将灯泡L1“6 V 1.2 W”和灯泡L2“3 V 0.6 W”并联在3 V的电路中，能正常发光的灯泡是_______（选填“L1”或“L2”），通电1 min后，L2所消耗的电能为_______J，两灯泡的实际总功率为________W。（灯丝的电阻不变）
三、作图题（共2分）
22．（1）如 图10甲所示，插线板上的开关控制指示灯和插孔，若指示灯断路（开路），插孔仍可正常使用。请在图10乙中画出插线板上的开关、指示灯和插孔的连接方式，并与电源线接通。
开关
指示灯
火线
零线

图10甲
图10乙
四、简答题（本大题有1小题，共4分）
23. 建筑及装修工程中经常需要用钻孔机钻孔，为了钻孔时钻头能快速降温，要不断地往钻头上浇水。根据所学物理知识解释：
（1）钻孔时钻头会发热的原因。
（2）不断地往钻头上浇水能快速降温的原因。.
五、实验探究题 （本大题有6小题，共30分）
24.(4分）某小组同学利用图11中的实验装置“比较甲、乙两种液体的吸热能力”。
（1）实验时，用两个相同的酒精灯分别给______相等、初温相同的甲、乙两种液体加热。用相同的酒精灯加热是为了保证在相同时间内，液体吸收的热量___________。
（2）该实验通过比较_______________（选填“加热时间的长短”或“温度计示数的变化量”）间接反映甲、乙两种液体吸热能力。
（3）加热一段相同的时间，甲液体的温度为32℃，乙液体的温度为46℃，则_______（选填“甲”或“乙”）液体的吸热能力强。

图11
25.（5分）图 12甲是小明在 1 标准大气压下“探究固体熔化时温度的变化规律”的实验装置。
图12
(1)实验前按_________________(选填“自上而下”或“自下而上”)的顺序组装器材。
(2)实验中，某时刻温度计的示数如图 12 乙，该物质此时的温度是 ℃。
(3)图 12丙是小明根据 记录的数据绘制的 温度随时间变化规 律的图像，由图像可知该物质在熔化过 程中吸收热量，温度 。
(4)由图 12 丙可知，该物质在 AB 段的吸热能力 CD 段的吸热能力 (选填“大于”、“等于”或“小于”)。
(5)试管中的固体完全熔化后，若持续加热，烧杯中的水沸腾过程中，试管中的液体 (选填“会”或“不会”)沸腾，原因是： 。
26. （5分）如图13是“探究串联电路电流特点”的实验电路图：
L1
L2
S
A
B
C
图13
（1）连接电路时，开关应_________（选填“闭合”或“断开”）。
（2） 闭合开关后，发现电流表指针向“0”刻度的左侧偏转，这是因为______________。
下表是某同学实验中的一组数据，其中明显错误的是在位置__ __（选填“A”、“B”、“C”）所测的电流值。
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光。造成这个灯泡不发光的原因可能是__________。
A. 小灯泡的灯丝断了 B. 灯丝的电阻较小 C. 小灯泡靠近负极
（5）为了使实验结论更具科学性，请你提出合理化建议（1条即可）：______________。
27. （4分）如图14，小东同学在“探究电流与电压的关系”实验中
A
V
R
S
图14

（1）正确连接电路后，闭合开关前，滑动变阻器滑片要滑到最 端（“左”、“右”）；
（2）排除故障后，小东记录的实验数据如上表所示，根据表格中的实验数据，你能得出的结论是：__________一定时，通过导体的电流与导体两端的电压成__________；
（3）此实验中，不能用小灯泡代替定值电阻进行探究，原因是 。
28.（5分）如图 15甲所示，是研究“通过导体的电流与导体电阻的关系”的电路图。电源电压恒为 6V。通过正确实验操作，得到相应的 4 次实验的电流和电阻值，描绘在丙图中。 (实验中所用的四个定值电阻分别是 5 Ω 、10 Ω 、15 Ω 、20 Ω)
(1) 在乙图中，用笔画线代替导线，将滑动变阻器连入电路，要求滑片 P 向左移动时， 电阻变大。
(2) 实验过程中，移动滑动变阻器滑片时，眼睛应注视 （选填序号）；
A ．变阻器滑片 B ．电流表示数 C ．电压表示数
(3) 从丙图像中可以得出实验结论： 。
(4) 实验中，他所选择的滑动变阻器是 （选填序号）：
A ．10 Ω 0.5 A B ．20 Ω 1A C ．50 Ω 2 A
(5) 某次实验进行多次实验的目的是为了 （选填“减少误差”或“寻找普遍规律”）。
甲 乙 丙
图 15
29. （7分）为测量某未知电阻Rx（阻值约为6Ω）的阻值，实验小组选择的实验器材有：两节新干电池、电流表、电压表、滑动变阻器、开关，已知阻值的定值电阻R、导线若干。
（1）小明设计的电路图如图1所示，请用笔画线代替导线将图2所示实物电路连接完整（2分）；
（2）小明进行实验时，发现电流表无示数，电压表示数接近3V，移动滑动变阻器的滑片P，现象不发生变化，则电路故障可能是 ____________________；
（3）排除故障后继续实验，移动滑片P当电压表示数为1.3V时，电流表的指针位置如图3所示，则电流表的示数为 _____A，本次测得未知电阻Rx的阻值为 _____Ω；
（4）爱思考的小丽设计了另外一种测未知电阻Rx的阻值的方法，电路图如图4所示，电源电压恒定。实验步骤如下，请将实验步骤补充完整。
①闭合开关S、S1，断开开关S2，读出电压表的示数为U1；
②__________________________________________________，读出电压表的示数为U2；
③未知电阻Rx的阻值的表达式：Rx＝__________________________（用U1、U2、R0表示）。
六、计算题（本大题有3小题，共20分）
30．（6分）某物理兴趣小组的同学，用煤炉给8kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线，若在4min内完全燃烧了1.4kg的煤，水的比热容为4.2×103 J/（kg•℃），煤的热值约为3×107 J/kg，求：
（1）经过4min时间加热，水所吸收的热量。 （2）煤炉烧水时的热效率

31（6分）如图电路中，电源电压恒定，灯泡L标有
A
La
R1
S1
S
“6 V 3 W”。开关S闭合、S1断开时，灯泡L正常发光；开关S、S1均闭合时，电流表的示数为1.5 A。求：
（1）灯泡L正常发光时的电流；
（2）电阻R1的阻值；
（3）开关S、S1均闭合时经过一分钟电路消耗的电能。
32.（8分）酒驾是造成车祸的主要原因之一，我国规定的饮酒驾车和醉酒驾车标准如下
表。图甲是对驾驶员进行现场检测的一种呼气式酒精气体浓度检测仪，用于检测驾驶人员呼出酒精气体浓度。该酒精气体浓度检测仪工作电路如图21乙所示，传感器R1的电阻值与酒精气体浓度的关系如图丙所示。已知电源电压恒为10 V，定值电阻R2=30 Ω。求：
当图乙中的电压表示数为4V时，传感器电阻R1为多少Ω？被检测者的酒精气体浓度为多少 mg/mL？
当图乙中的电流表示数为0.25A时，此时R2消耗的电功率多大？通过计算判断被检测者是否酒驾?
A
V
R1
R2
S
酒精气体传感器
甲 乙 丙
酒精气体浓度
mg/mL
R1/Ω
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
10
20
30
40
50
60
70
80
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
实验次数
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
类型
标准（酒精气体浓度X）
非饮酒驾车
Χ＜0.2 mg/mL
饮酒驾车
0.2 mg/mL≤Χ＜0.8 mg/mL
醉酒驾车
Χ≥0.8 mg/mL
