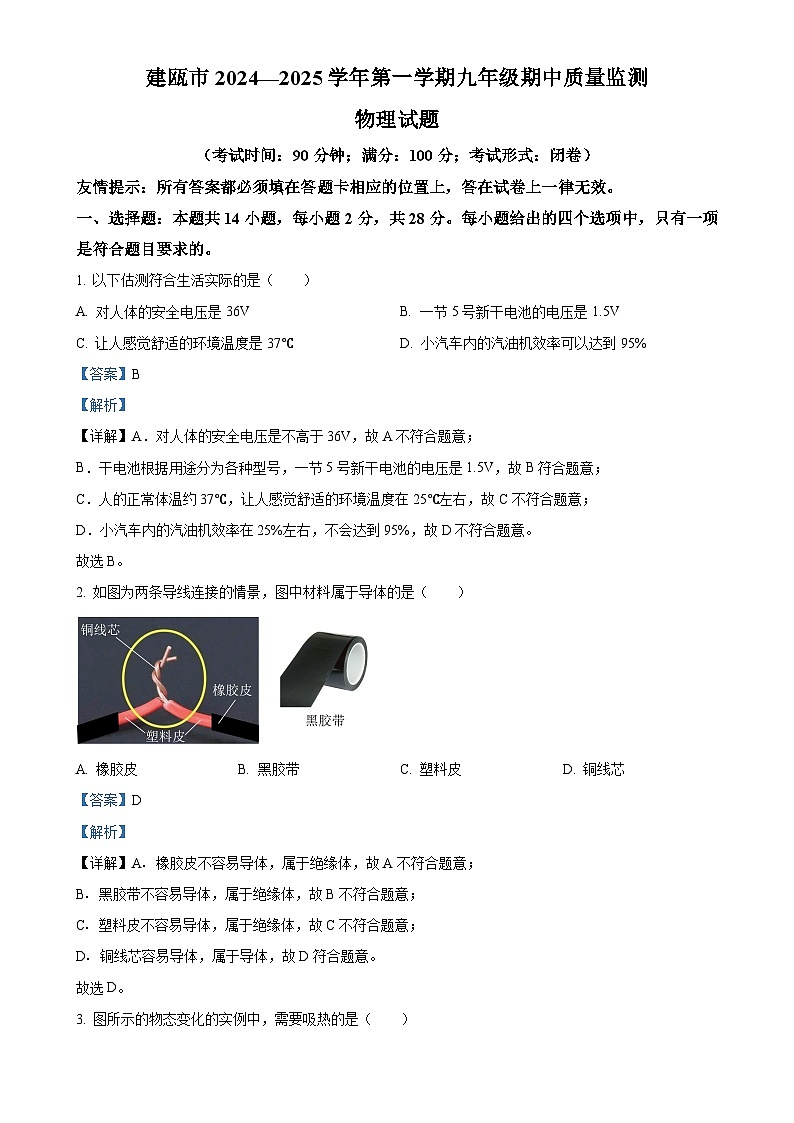

福建省南平市建瓯市上学期八年级物理期中试卷（解析版）-A4

这是一份福建省南平市建瓯市上学期八年级物理期中试卷（解析版）-A4，共20页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
（考试时间：90分钟；满分：100分；考试形式：闭卷）
友情提示：所有答案都必须填在答题卡相应的位置上，答在试卷上一律无效。
一、选择题：本题共14小题，每小题2分，共28分。每小题给出的四个选项中，只有一项是符合题目要求的。
1. 以下估测符合生活实际的是（ ）
A. 对人体的安全电压是36VB. 一节5号新干电池的电压是1.5V
C. 让人感觉舒适的环境温度是37℃D. 小汽车内的汽油机效率可以达到95%
【答案】B
【解析】
【详解】A．对人体的安全电压是不高于36V，故A不符合题意；
B．干电池根据用途分为各种型号，一节5号新干电池的电压是1.5V，故B符合题意；
C．人的正常体温约37℃，让人感觉舒适的环境温度在25℃左右，故C不符合题意；
D．小汽车内的汽油机效率在25%左右，不会达到95%，故D不符合题意。
故选B。
2. 如图为两条导线连接的情景，图中材料属于导体的是（ ）
A. 橡胶皮B. 黑胶带C. 塑料皮D. 铜线芯
【答案】D
【解析】
【详解】A．橡胶皮不容易导体，属于绝缘体，故A不符合题意；
B．黑胶带不容易导体，属于绝缘体，故B不符合题意；
C．塑料皮不容易导体，属于绝缘体，故C不符合题意；
D．铜线芯容易导体，属于导体，故D符合题意。
故选D。

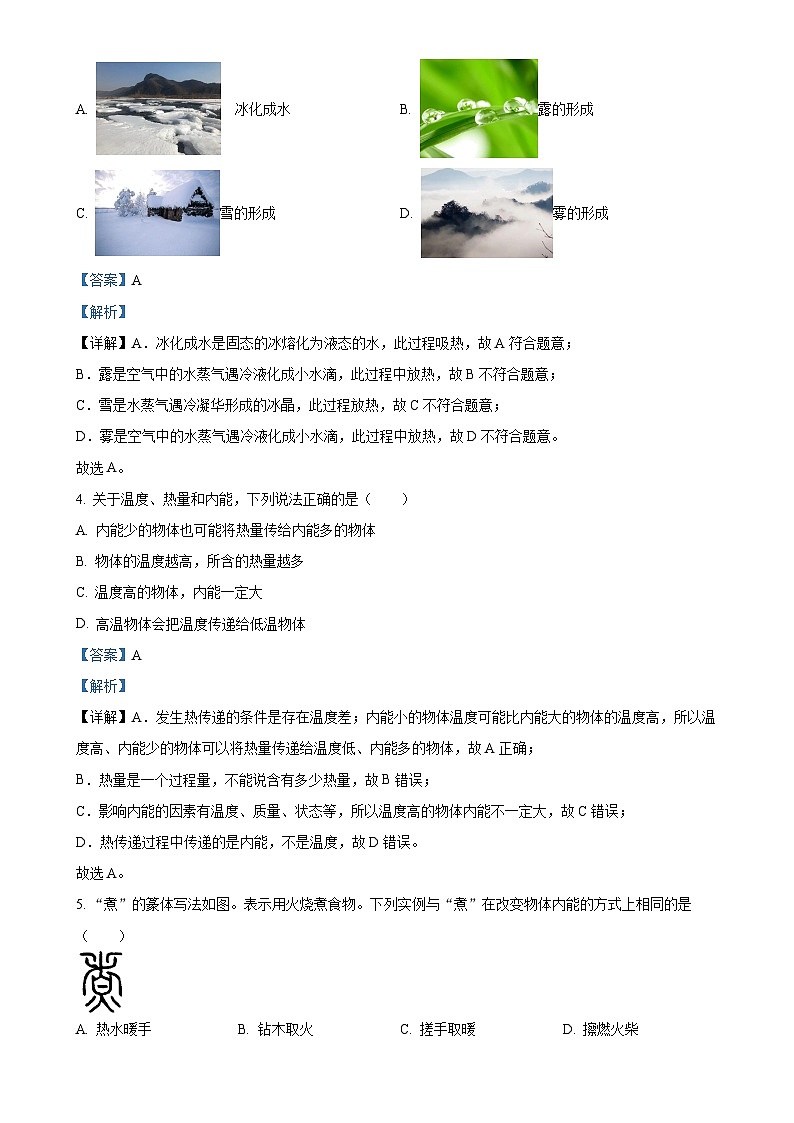

3. 图所示的物态变化的实例中，需要吸热的是（ ）
A. 冰化成水B. 露的形成
C. 雪的形成D. 雾的形成
【答案】A
【解析】
【详解】A．冰化成水是固态的冰熔化为液态的水，此过程吸热，故A符合题意；
B．露是空气中的水蒸气遇冷液化成小水滴，此过程中放热，故B不符合题意；
C．雪是水蒸气遇冷凝华形成的冰晶，此过程放热，故C不符合题意；
D．雾是空气中的水蒸气遇冷液化成小水滴，此过程中放热，故D不符合题意。
故选A。
4. 关于温度、热量和内能，下列说法正确的是（ ）
A. 内能少的物体也可能将热量传给内能多的物体
B. 物体的温度越高，所含的热量越多
C. 温度高的物体，内能一定大
D. 高温物体会把温度传递给低温物体
【答案】A
【解析】
【详解】A．发生热传递的条件是存在温度差；内能小的物体温度可能比内能大的物体的温度高，所以温度高、内能少的物体可以将热量传递给温度低、内能多的物体，故A正确；
B．热量是一个过程量，不能说含有多少热量，故B错误；
C．影响内能的因素有温度、质量、状态等，所以温度高的物体内能不一定大，故C错误；
D．热传递过程中传递的是内能，不是温度，故D错误。
故选A。
5. “煮”的篆体写法如图。表示用火烧煮食物。下列实例与“煮”在改变物体内能的方式上相同的是（ ）
A. 热水暖手B. 钻木取火C. 搓手取暖D. 擦燃火柴
【答案】A
【解析】
【详解】“煮”的篆体写法如图。表示用火烧煮食物，这是通过热传递改变内能；
A．热水暖手，这是通过热传递改变内能，与“煮”在改变物体内能的方式上相同，故A符合题意；
BCD．钻木取火、搓手取暖、擦燃火柴，这是通过做功改变内能，与“煮”在改变物体内能的方式上不相同，故BCD不符合题意。
故选A。
6. 如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（ ）
A. 摩擦创造了电荷B. 布和吸管带上同种电荷
C. 吸管和小星星带上同种电荷D. 吸管带电后能吸引轻小物体
【答案】D
【解析】
【详解】A．摩擦起电的本质是电荷的转移，而不是创造了电荷，故A不符合题意；
B．布和吸管摩擦，失去电子的带正电，得到电子的带负电，所以带上异种电荷，故B不符合题意；
C．吸管带了电，小星星带上异种电荷或者不带电，故C不符合题意；
D．吸管带电后，小星星被吸引着转动，这说明了带电体能吸引轻小物体，故D符合题意。
故选D。
7. 一根导线的电阻为R，要使这根导线的电阻变小，可以采用的方法是（ ）
A. 将导体拉长B. 将导体对折
C. 增大导体两端的电压D. 减小通过导体的电流
【答案】B
【解析】
【详解】导体的电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积有关，与导体两端的电压和通过的电流无关。将导体拉长，导体长度变长，横截面积变小，导体电阻变大；将导体对折，导体长度变短，横截面积变大，导体电阻变小。故B符合题意，ACD不符合题意。
故选B。
8. 水的比热容较大，下列做法中不是利用这一特性的是（ ）
A. 供暖系统使用热水循环供暖
B. 用水做内燃机的冷却液
C. 炎热的夏天，在地上洒水过一会儿会感到凉爽
D. 在城市里修建人工湖，除了美化环境外，还能调节周围的气温
【答案】C
【解析】
【详解】A．由于水的比热容较大，与质量相同的其它物质相比，当降低相同温度时，释放热量更多，则可用于供暖系统，故A不符合题意；
B．由于水的比热容较大，与质量相同的其它物质相比，当升高相同温度时，可吸收更多的热量，因此可用于内燃机的冷却液，故B不符合题意；
C．夏天洒水开窗降温，是利用了液体蒸发吸热的原理，故C符合题意；
D．由于水的比热容较大，修建人工湖后，相比于周围，与质量相同的泥土、砂石相比，吸收或放出相同热量后，水的温度变化量较小，因此可起到调节周围气温的作用，故D不符合题意。
故选C。
9. 《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上（如图）。给墙壁烤火能加快湿纸变干的主要原因是（ ）
A. 升高湿纸的温度B. 增大湿纸的表面积
C. 改变湿纸中的液体种类D. 加快湿纸表面的空气流动
【答案】A
【解析】
【详解】影响蒸发快慢的因素：液体温度、液体表面积和液体表面上方的空气流动速度。“透火焙干”中把湿纸贴在热墙上，湿纸从墙上吸收热量，使纸的温度升高，从而使水分蒸发加快，使湿纸干得更快。故A符合题意，BCD不符合题意。
故选A。
10. 现代智能手机支持多种解锁方式，解锁时可任选一种方式。如图电路中，表示数字解锁开关，表示图案解锁开关，表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列电路中符合要求是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】由题意可知，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，任选一种方式，都可以解锁，说明三个开关可以独立工作，互不影响，即为并联，故B符合题意，故ACD不符合题意。
故选B。
11. 如图所示，甲、乙是两个演示实验示意图：丙、丁是四冲程汽油机工作过程中的两个冲程示意图，其中与做功冲程原理相同的演示实验图和表示汽油机将机械能转化为内能的冲程示意图分别是（ ）
A. 乙、丙B. 甲、丙C. 甲、丁D. 乙、丁
【答案】C
【解析】
【详解】甲图对试管中的水加热，加快水的蒸发，试管中水蒸气的内能增大、体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；
乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，是将机械能转化为内能的过程；
丙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能；
丁图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，压缩冲程是把机械能转化为内能的过程。
由以上分析可知看出与做功冲程原理相同的是甲图，表示汽油机利用将机械能转化为内能的冲程示意图对应正确的是丁图。故ABD不符合题意，C符合题意。
故选C。
12. 将四个定值电阻a、b、c、d分别接入不同电路中，测出各电阻两端的电压U和通过的电流I，把所测的数据描点在坐标系中，如图所示。下列关系式中正确的是（ ）
A. Ra =RbB. Rc =RdC. Rb =RdD. Ra =Rc
【答案】C
【解析】
【详解】由的变形式可知，电阻大小为图像纵、横坐标之比，由图像可知，各电阻的大小关系为
故C正确，ABD错误。
故选C。
13. 如图所示电路，闭合开关S，无论如何移动滑动变阻器的滑片，灯泡L均不亮，电流表均无示数．用电压表检测电路，当电压表接a、b两点时有示数，下一步电压表应该检测的电路是（ ）
A. 开关或变阻器两端B. 灯泡或电流表两端
C. 电源或变阻器两端D. 电源或开关两端
【答案】B
【解析】
【详解】根据电路图可知，灯泡与滑动变阻器串联，电流表测量电路中的电流，无论如何移动滑动变阻器的滑片，灯泡L均不亮，电流表均无示数，说明电路是断路，用电压表检测电路，当电压表接a、b两点时有示数，说明电压表并联的部分断路，即灯泡或电流表断路，为了进一步确定故障，下一步电压表应该检测的电路是灯泡或电流表两端。故B符合题意，ACD不符合题意。
故选B。
14. 如图是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上滑动，不放水果时，P处于R的最上端。当所称水果的质量增大时，由电表改装成的显示器示数也增大。下列说法正确的是（ ）
A. 显示器是由电压表改装而成B. 接线柱“1”应与“2”连接
C. 为了节约电能，可去掉电阻D. 水果质量越大，接入电路的总电阻将越小
【答案】D
【解析】
【详解】AB．由图可知，电表串联在电路中，所以显示器是由电流表改装而成。由题意知，当所称水果的质量增大时，滑片P下滑，由电表改装成的显示器示数也增大，由欧姆定律可知，电压一定的情况下，电阻减小时，电流会增大；只有接线柱“1”与“3”连接时，滑片P下滑，此时电阻才会减小，从而电路中的电流才会增大，故AB错误；
C．当滑片P置于最下端时，此时电路中的电阻最小，由欧姆定律可知，此时电路中的电流会变得最大，甚至有可能损坏电表，则电阻R0的主要作用是保护电路，即使为了节约电能，也不可以去掉电阻R0，故C错误；
D．由前面分析可知，接线柱“1”与“3”连接，水果质量越大，滑片下移，变阻器接入电路的电阻变小，电路的总电阻变小，故D正确。
故选D。
二、填空题：本题共6小题，每空1分，共12分。
15. 夏天，老师建议不要将冰冻的瓶装矿泉水放在桌子上，这是因为空气中的水蒸气会在瓶的外壁 ______（填物态变化名称）形成小水滴，水滴会弄湿书本。学生喝了这种冰水会感到特别凉爽，这是因为冰在 ______（填物态变化名称）时会吸收热量。
【答案】 ①. 液化 ②. 熔化
【解析】
【详解】[1]冰冻的矿泉水瓶子的外壁会出现许多小水滴，是空气中水蒸气遇到冷的瓶壁液化形成的。
[2]喝了这种冰水会感到特别凉爽，是因为冰块在熔化过程中要吸收热量，所以使人感到凉爽。
16. 2023年10月26日，神舟十七号载人飞船成功发射（如图）。火箭从地面向上发射过程中，内能 ______，火箭使用一种叫做偏二甲肼的液体燃料，是因为该燃料具有较大的 ______。
【答案】 ①. 增加 ②. 热值
【解析】
【详解】[1]火箭在升空过程中，火箭外壳与空气摩擦，温度上升，内能增大。
[2]等质量偏二甲肼液体燃料燃烧时，放出的热量比其它燃料要多，火箭选用此燃料是因为该燃料具有较大的热值。
17. 导体两端的电压是6V，通过它的电流是0.3A，该导体的电阻是 ______；若流过该导体的电流为零，则导体的电阻是 ______。
【答案】 ①. ②.
【解析】
【详解】[1]导体两端的电压是6V，通过它的电流是0.3A，由可得导体的电阻
[2]电阻是导体本身的一种性质，导体的电阻与导体的长度、横截面积和材料有关，与导体的电阻与导体两端的电压、通过的电流无关，所以流过该导体的电流为零时，导体的电阻不变，仍为。
18. 图是电解水实验原理图，蓄电池在向外供电时把________能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是________极。

【答案】 ①. 化学 ②. 负
【解析】
【详解】[1]蓄电池在向外供电时，消耗自身化学能，产生电能，即把储存的化学能转化为电能。
[2]由于同种电荷相互排斥，所以Na+将向负极移动，而Na+方向是从C到D，故与D相连的A端是电源的负极。
19. 在“用电流表测电流”的实验中，某同学连接如图a所示的电路。当开关都闭合后两灯都发光，两个电流表的指针所指位置均为图b所示，电流表A1的示数为______A。若S2断开，S1闭合，电流表A1的示数为______A。
【答案】 ①. 2.4 ②. 1.92
【解析】
【详解】[1][2]由图a可知，开关都闭合时，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，分度值为0.1A，由b图可知干路电流为I=2.4A；A2测量通过灯泡L2的电流，故A2选择的是小量程，分度值为0.02A，由图b可知L2的电流为I2=0.48A；由并联电路电流的规律可得，通过灯L1的电流
I1=I﹣I2=2.4A﹣0.48A=1.92A
若S2断开，S1闭合，电路为L1的简单电路，通过灯L1的电流不变，即此时电流表A1的示数为1.92A。
20. 如图所示，当开关S闭合，甲、乙两表为电压表时U甲=8V，U乙=2V，则两个电阻之比R1︰R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲︰I乙=______。
【答案】 ①. 3︰1 ②. 3︰4
【解析】
【详解】[1]如图，当开关S闭合，甲、乙两表为电压表时，乙电压表测R2两端的电压，甲电压表测电源电压，根据串联电路电压规律，串联电路中总电压等于各部分电压之和。则R1、R2两端电压之比为
又因为串联电路中电流处处相等，则R1、R2两个电阻之比为
[2]当开关S断开，甲、乙两表为电流表时，甲电流表测R2支路的电流，乙电流表测干路电流，则通过R1、R2两支路的电流之比为
因并联电路中干路电流等于各支路电流之和，则两电流表的示数之比为
三、作图题：本题共2小题，每小题2分，共4分。
21. 连接实物图，要求：两个灯泡L1、L2并联，电流表和S1在干路上，S2控制L2。
【答案】
【解析】
【详解】要求两个灯泡L1、L2并联，电流表和S1在干路上，S2控制L2，将电流表的“﹣”接线柱与L2左侧接线柱相连，S2控制L1的右侧接线柱相连即可，如图所示，电流从正极出发经过开关、电流表后分流，一条支路经过灯泡L2、S2后与另外一条经过灯泡L1后汇合，回到负极，符合题意，故实物图连接如图所示：
22. 把电池和开关的符号分别填入如图所示电路中的虚线框内。要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光且电流方向如图所示。
【答案】
【解析】
【详解】由图所示可知，如果电源在下面方框中，开关在上面方框中，则闭合开关时，灯泡L1被短路，所以电源应该在上面位置，开关在下面的方框中，根据电流的方向，电源的下面是正极，如下图所示
四、简答题：本题共1小题，共4分。
23. 如图，小红用气球与头发摩擦，头发会随着气球飘起来。
（1）请用学过的知识说明为什么头发会飘起来；
（2）小红还认为气球的温度也会升高，请分析原因。
【答案】见解析
【解析】
【详解】（1）气球与头发摩擦后，气球带了电荷，带电体具有吸引轻小物体的性质，头发就会随着气球飘起来。
（2）气球与头发摩擦时，消耗的机械能转化为气球的内能，故气球的温度升高。
五、实验题：本题共7小题，每空１分，共32分。
24. 如图甲所示的旋钮式电阻箱的示数为_________Ω；小建在一次测量体温时，体温计的示数如图乙所示，则他的体温为________℃。
【答案】 ①. 2035 ②. 38.5
【解析】
【详解】[1]如图甲所示的旋钮式电阻箱的示数为
[2]体温计的分度值为0.1℃，其示数为38.5℃。
25. 小建选择蜂蜡和海波探究“不同物质熔化规律”的实验中，设计的实验装置如图甲所示。
（1）实验时，组装器材要______（填“自上而下”或“自下而上”），不能直接将装有物质的试管放在酒精灯上加热，而是放入装有水的烧杯中加热，这样做的好处是______。
（2）将温度计正确插入试管中，观察温度计示数如图乙所示，其中视线正确的是______，此时温度计的示数为______℃。
（3）图丙是小建绘制的海波的熔化图像，第10min海波处于______态；图丁是小建绘制的蜂蜡熔化图像，根据图像可知，蜂蜡属于______（填“晶体”或“非晶体”），判断的依据是______。
【答案】（1） ①. 自下而上 ②. 使物质受热均匀
（2） ①. b ②. 42
（3） ①. 固液共存 ②. 非晶体 ③. 蜂蜡在熔化过程中温度持续上升
【解析】
【小问1详解】
[1]实验中要用酒精灯的外焰加热，且温度计的玻璃泡要完全浸没在被测液体中，不能接触容器底和容器壁，故实验时器材组装顺序为自下而上。
[2]将试管放在盛水的烧杯内加热，是水浴加热法，其优点是可以使物质受热均匀。
【小问2详解】
[1]温度计读数时，视线应与液柱的上表面相平，故b视线正确。
[2]由图知道，温度计的分度值为1℃，其示数为42℃。
【小问3详解】
[1]由于海波是晶体，在熔化过程中的特点是：不断吸热，但温度保持不变，由图丙知道，第6至第12分钟处于熔化过程中，所以，第10min海波处于固液共存态。
[2][3]由图丁可知，蜂蜡熔化过程中温度持续上升，没有固定的熔化温度，所以蜂蜡是非晶体，判断的依据是蜂蜡在熔化过程中温度持续上升。
26. 在“比较不同物质吸热情况”的实验中，将A、B两种液体分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
（1）该实验需要的测量工具，除了温度计以外还有________和________；
（2）观察图甲的实验装置可知其中有一处明显错误，该错误是________；
（3）某小组设计的实验表格如下，在表格中横线处补全缺少的项目。
（4）该实验小组根据记录实验数据，绘制了如图乙所示的温度随时间变化的图象，分析图象，根据________相同，液体A的________，可知液体B的吸热能力更________（选填“强”或“弱”）。分析图象可知A、B两种液体的比热容之比为________。
【答案】 ①. 天平##停表 ②. 停表##天平 ③. 液体A和液体B的质量不相等 ④. 末温/℃ ⑤. 升高温度 ⑥. 加热时间更短 ⑦. 强 ⑧. 1∶2
【解析】
【详解】（1）[1][2]实验中需要测量时间，用到秒表；A、B两种液体的质量相等，需要测量质量，用到天平。
（2）[3]图甲中AB液体的体积相等，是错误的，应该保持AB液体的质量相等。
（3）[4]实验都需要记录两种液体的初温，末温以及升高的温度，所以表格中应填“末温/℃”。
（4）[5][6][7]由图可知，升高相同的温度，液体A加热时间短，液体B加热时间长，说明液体B吸收的热量较多，液体B的吸热能力更强。
[8]升高40℃，液体B要加热8分钟，液体A要4分钟，即升高相同的温度，液体A吸收的热量是液体B的一半，根据Q吸=cmΔt可知，质量和升高温度相同的情况下，比热容c与Q吸正比，A、B两种液体的比热容之比是1∶2。
27. 小梦学习小组在“探究导体的电阻跟哪些因素有关”的实验中。提出如下猜想：
猜想A：导体的电阻可能与导体的横截面积有关；
猜想B：导体的电阻可能与导体的长度有关；
猜想C：导体的电阻可能与导体的材料有关。
（1）在图中M、N之间分别接上不同规格的电阻丝，闭合开关后，通过观察 ______比较电阻丝电阻的大小。
（2）为了验证猜想A，应选用编号为 ______的两根电阻丝分别接入电路进行实验。
（3）选用编号为①②的两根电阻丝分别接入电路进行实验，可以验证猜想______。
（4）分别将编号为①④的电阻丝接入M、N之间，发现接入④时，小灯泡更明亮的理由是 ______。
（5）小梦发现当接入M、N之间的导体阻值差别较小时，实验现象变化不是很明显，请你对该电路提出一条改进建议：______。
【答案】（1）小灯泡的亮度
（2）①③ （3）B
（4）在长度和横截面积相同时，锰铜合金丝比镍铬合金丝电阻小
（5）在电路中串联一只电流表
【解析】
【小问1详解】
在M、N之间分别接上不同规格的电阻丝，闭合开关后，电阻丝的阻值不同，对电流的阻碍作用不同，电路中电流大小不同，灯泡的亮暗程度不同，故可以通过观察灯泡的亮度来比较电阻的大小。
【小问2详解】
为了验证猜想A，导体的电阻可能与导体的横截面积有关，需控制导体的长度相同，材料相同，横截面积不同，应选用编号为①③的两根电阻丝。
【小问3详解】
选用编号为①②的两根电阻丝分别接入电路进行实验，电阻丝的材料、横截面积相同，②的长度比①大，根据控制变量法可知，可以验证猜想B：导体的电阻可能与导体的长度有关。
【小问4详解】
电阻越小，通过导体的电流就越大，灯泡就越亮，分别将编号为①④的电阻丝接入M、N之间，发现接入④时，小灯泡更明亮，①④材料不同，长度和横截面积相同，所以理由是在长度和横截面积相同时，锰铜合金丝比镍铬合金丝的电阻小。
【小问5详解】
小梦发现当接入M、N之间的导体阻值差别较小时，灯泡的亮度变化就不会很明显，即实验现象不是很明显，所以需要串联一个电流表，准确测量电路中电流的大小，就可以比较不同电阻丝的阻值大小了。
28. 小萍用如图24甲所示电路，探究“电流与电阻的关系”，现有器材：电源（4.5V）、滑动变阻器（20Ω 2A）、定值电阻R（5Ω、1Ω、20Ω各一个）、电流表、电压表、开关、导线若干。
（1）请用笔画线代替导线，将图乙中电路按甲图连接完整（要求导线不交叉）
（2）在连接电路时，开关应____________，滑动变阻器滑片调至____________端
（3）闭合开关后，移动滑片，发现电流表示数为零，电压表示数为电源电压，电路故障可能原因是____________
（4）排除故障后小萍继续实验。首先接入5Ω电阻，并调节滑动变阻器后得到电流表的示数如图丙，大小为__________A；接着，她断开开关，保持滑动变阻器滑片位置不变，用10Ω电阻替换5Ω电阻接入电路，闭合开关，发现电压表的示数__________，此时应将滑动变阻器的滑片向__________端移动，直到定值电阻两端的电压为__________V。
（5）当小萍用20Ω电阻替换10Ω电阻继续实验时，发现无论怎样移动滑动变阻器滑片，电压表示数都无法达到要求。她经过思考，用刚拆下的10Ω电阻对电路进行改进，就能达到要求，请在虚线框中画出可行的电路图。
【答案】（1） （2） ①. 断开 ②. 左（A）
（3）定值电阻断路 （4） ①. 0.4 ②. 变大 ③. 左（A） ④. 2
（5）或
【解析】
【小问1详解】
在探究“电流与电阻的关系”实验时，两电阻串联，电压表测量定值电阻两端电压，变阻器采用“一上一下”接线柱接法，滑片左移时接入的电阻变大，则连接完整后如下所示：
【小问2详解】
[1][2]为保护电路安全，在连接电路时，开关应断开，滑动变阻器接入最大值，即滑片调至左端（或A端）。
【小问3详解】
闭合开关后，移动滑片，发现电流表示数为零，电压表示数为电源电压，说明电路是通路的，但电路中电阻极大，造成电流极小，故电路故障可能原因是定值电阻断路，此时电压表串联接入电路。
【小问4详解】
[1]首先接入5Ω电阻，并调节滑动变阻器后得到电流表的示数如图丙，电流表接入的最大量程为0.6A，则其示数为0.4A，此时电压表示数为
[2][3]保持滑动变阻器滑片位置不变，用10Ω电阻替换5Ω电阻接入电路，闭合开关，根据串联电路的电阻分压规律可知，会发现电压表的示数变大，此时应将滑动变阻器的滑片向左端（或A端）移动进行分压，在探究“电流与电阻的关系”实验中，应保持定值电阻两端电压2V不变。
【小问5详解】
用20Ω电阻替换10Ω电阻继续实验时，发现无论怎样移动滑动变阻器滑片，电压表示数都无法达到要求，说明定值电阻分压过多，此时应串联接入额外电阻进行分压，或与定值电阻并联接入额外电阻来降低其整体分压，用刚拆下的10Ω电阻对电路进行改进如下：
或
六、计算题：本题共3小题，共20分。
29. 如图所示，电源电压不变，电阻R2的阻值为60Ω。闭合开关，电压表、电流表的示数分别为2 V和0.1 A。求：
（1）电阻R1的阻值；
（2）电源电压。
【答案】（1）20；（2）8V
【解析】
【详解】解：（1）由电路图知道，两电阻串联，根据题意知道
U1=2V
则
（2）由欧姆定律知道，电源电压
答：（1）电阻R1的阻值是20Ω；
（2）电源电压是8V。
30. 一辆汽车以72km/h的速度匀速行驶10min，消耗的汽油为1. 2kg，汽车匀速行驶时受到的牵引力 ，汽油的热值 。求：
（1）这段时间内汽油完全燃烧放出的热量；
（2）这段时间内汽车牵引力做的功；
（3）该汽车的效率（结果保留到0. 1%）。
【答案】（1）5.52×107J；（2）1.44×107J；（3）26.1%
【解析】
【详解】解：（1）这段时间内汽油完全燃烧放出的热量为
（2）这段时间内汽车行驶的路程为
汽车牵引力做功为
（3）汽车的效率为
答：（1）这段时间内汽油完全燃烧放出的热量为5.52×107J；
（2）这段时间内汽车牵引力做的功为1.44×107J；
（3）该汽车的效率为26.1%。
31. 医院里利用高温高压蒸汽消毒锅对器械进行消毒，不同的器械所要求的温度、压强不同，如图为自动测量锅内温度、气压的电路原理图（虚线框内为锅内部分电路），电源电压恒为4.5V。
（1）若对总质量为5kg、初温为15℃的钢制器械进行消毒，消毒温度须达到115℃时，器械共吸收多少热量？[]
（2）A1为显示锅内气压大小的仪表（实质是电流表），当锅内气压不高于1标准大气压时，A1显示气压值都为0，此时R1阻值为200Ω，求：气压表零刻度线应标在电流表Al刻度盘多少毫安处？
（3）热敏传感器R2（阻值随温度发生变化的可变电阻）置于锅内，A2为显示温度的仪表（实质是电流表）；R2的电阻与温度的关系如下表所示：
当电流表A2示数为60mA时，锅内的温度为多少？
【答案】（1）2.3×105J；（2）22.5mA处；（3）102.5℃
【解析】
【详解】解：（1）钢制器械吸收的热量为
（2）依题意当锅内气压不高于1标准大气压时，A1显示气压值都为0，此时R1阻值为200Ω，由电路图可知，两电阻并联，A1测通过R1的电流，A2测通过R2的电流，此时电路中的电流为
所以气压表零刻度线应标在电流表Al刻度盘22.5mA处。
（3）由题知，电流表A2示数为
由欧姆定律可知，R2的电阻为
由表中数据可知，R2的电阻每减小10Ω，温度会升高5℃，当热敏电阻的阻值从80Ω变到75Ω，电阻减小5Ω，则温度升高2.5℃，此时锅内温度为
答：（1）钢制器械共吸收2.3×105J的热量；
（2）气压表零刻度线应标在电流表Al刻度盘22.5mA处；
