福建省泉州市永春县第五中学片区联考九年级上学期期中物理试题（解析版）-A4

这是一份福建省泉州市永春县第五中学片区联考九年级上学期期中物理试题（解析版）-A4，共20页。试卷主要包含了单选题，填空题，作图题，简答题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题（本大题共14小题，每小题2分，共28分，每小题只有一个选项是正确的）
1. 下列生活中的物理量，最符合实际的是（ ）
A. 一节新的干电池电压为1.5V
B. 人感觉舒适的温度约为16℃
C. 人体的正常体温约是38℃
D. 人体的安全电压是36V
【答案】A
【解析】
【详解】A．根据电压的知识可知，一节新的干电池电压为1.5V，故A符合题意；
B．根据温度的知识可知，人感觉最舒适的温度约为23℃，故B不符合题意；
C．人体的正常体温约是37℃，变化幅度不大，故C不符合题意；
D．根据电压的知识可知，人体的安全电压是不高于36V，故D不符合题意。
故选A。
2. “赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。下列对古诗文中涉及的热现象解释正确的是（ ）
A. “青青园中葵，朝露待日晞”——露的形成是汽化
B. “月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝固
C. “雾凇沆砀，天与云与山与水，上下一白”——雾凇的形成是凝华
D. “春蚕到死丝方尽，蜡炬成灰泪始干”——蜡炬成灰泪始干是晶体的熔化
【答案】C
【解析】
【详解】A．露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，故A错误；
B．霜是空气中水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故B错误；
C．雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面，故C正确；
D．蜡烛没有固定的熔点，属于非晶体，故D错误。
故选C。

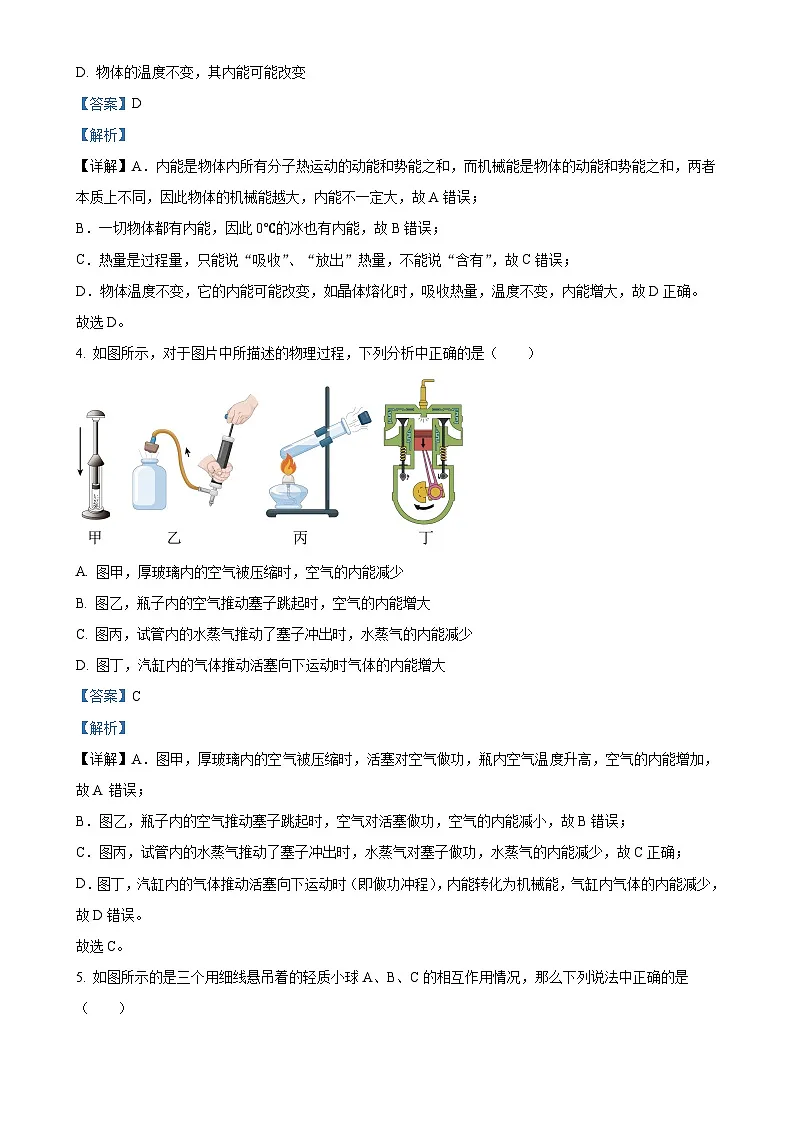

3. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体机械能越大，内能越大
B. 0℃的冰没有内能
C. 物体的温度越高，所含的热量一定越多
D. 物体的温度不变，其内能可能改变
【答案】D
【解析】
【详解】A．内能是物体内所有分子热运动的动能和势能之和，而机械能是物体的动能和势能之和，两者本质上不同，因此物体的机械能越大，内能不一定大，故A错误；
B．一切物体都有内能，因此0℃的冰也有内能，故B错误；
C．热量是过程量，只能说“吸收”、“放出”热量，不能说“含有”，故C错误；
D．物体温度不变，它的内能可能改变，如晶体熔化时，吸收热量，温度不变，内能增大，故D正确。
故选D。
4. 如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A. 图甲，厚玻璃内的空气被压缩时，空气的内能减少
B. 图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C. 图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D. 图丁，汽缸内的气体推动活塞向下运动时气体的内能增大
【答案】C
【解析】
【详解】A．图甲，厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A 错误；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故B错误；
C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，故C正确；
D．图丁，汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气缸内气体的内能减少，故D错误。
故选C。

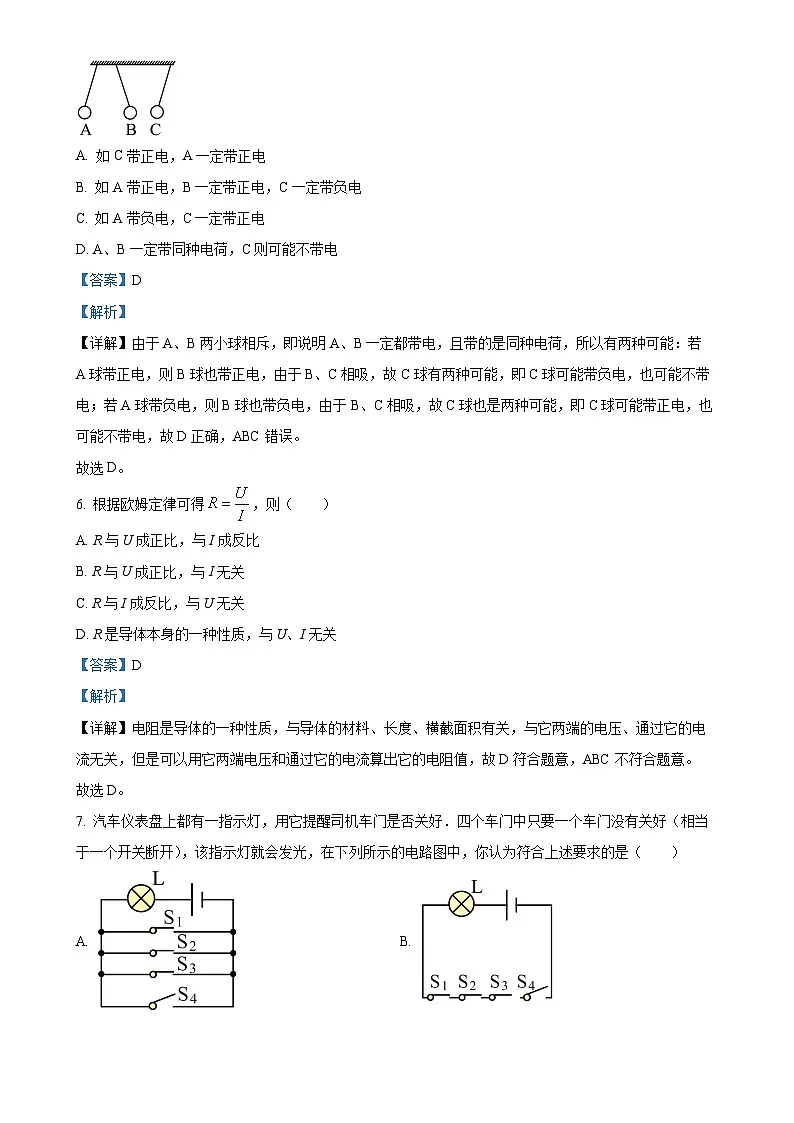

5. 如图所示的是三个用细线悬吊着的轻质小球A、B、C的相互作用情况，那么下列说法中正确的是（ ）
A. 如C带正电，A一定带正电
B. 如A带正电，B一定带正电，C一定带负电
C. 如A带负电，C一定带正电
D. A、B一定带同种电荷，C则可能不带电
【答案】D
【解析】
【详解】由于A、B两小球相斥，即说明A、B一定都带电，且带的是同种电荷，所以有两种可能：若A球带正电，则B球也带正电，由于B、C相吸，故C球有两种可能，即C球可能带负电，也可能不带电；若A球带负电，则B球也带负电，由于B、C相吸，故C球也是两种可能，即C球可能带正电，也可能不带电，故D正确，ABC错误。
故选D。
6. 根据欧姆定律可得，则（ ）
A. R与U成正比，与I成反比
B. R与U成正比，与I无关
C. R与I成反比，与U无关
D. R是导体本身的一种性质，与U、I无关
【答案】D
【解析】
【详解】电阻是导体的一种性质，与导体的材料、长度、横截面积有关，与它两端的电压、通过它的电流无关，但是可以用它两端电压和通过它的电流算出它的电阻值，故D符合题意，ABC不符合题意。
故选D。
7. 汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】试题分析：
A、由电路图可知，几个开关是并联的，当所有开关都闭合时，灯泡也会发光，不符合要求；
B、由电路图可知，几个开关是串联的，当所有开关都闭合时，灯泡会发光，有车门没关闭，灯泡不亮，所以与题意要求相反，不符合题意；
C、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不亮，但电源会被短路，不符合要求；
D、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不会发光，符合要求．
故选D．
8. 近年来我国先进装备层出不穷，我们倍感自豪，如图所示装备的动力装置与其他不同的是（ ）
A. 玉兔号月球车B. 福建号航母
C. 歼20战机D. 长征五号火箭
【答案】A
【解析】
【详解】A．玉兔号月球车是将电能转化为机械能，不是用热机来驱动的；
BCD．福建号航母、歼20战机、长征五号火箭都是将燃料燃烧释放内能转化为机械能，属于热机。
故所示装备的动力装置与其他不同的是A，A符合题意。
故选A。
9. 下表列出一些物质的比热容，根据表中数据,下列判断正确的是
A. 不同物质的比热容一定不同
B. 物质的物态发生变化，比热容不变
C. 质量相等的铝和铜升高相同的温度，铝吸收的热量更多
D. 质量相等的水和煤油吸收相同的热量，水升高的温度更多
【答案】C
【解析】
【详解】A. 由表格中的数据可知，冰和煤油的比热容是相同的，故错误；
B.比热容是物质的一种特性，决定于物质的种类和状态，不同的物质比热容一般不同，同种物质状态改变，比热容也发生改变，故错误；
C. 质量相等的铝和铜，升高相同的温度，根据吸热公式Q=cm△t知，铝比铜的比热容大，铝吸收的热量多，故正确；
D. 质量相等的水和煤油吸收相等的热量后，根据公式 知，煤油比水的比热容小，因此煤油升高的温度更多，故错误．
10. 如图所示的电路中，电压表测量的是（ ）
A. 灯L1两端的电压B. 灯L2两端的电压
C. 电源两端的电压D. 开关S两端的电压
【答案】B
【解析】
【详解】由图知，闭合开关S，电流从电源正极出发，先后经过开关S、灯泡L2、灯泡L1回到负极，所以两只灯泡串联；电压表是并联在L2的两端的，测的是L2两端的电压。故选B。
11. 如图所示，甲容器内装有水，乙试管内也装有水，并通过甲容器密封盖上的孔插入甲容器的水中，且乙试管与密封盖紧密接触。现给甲容器加热，则经过一段时间后（ ）
A. 甲容器内的水先沸腾
B. 乙试管内的水先沸腾
C. 甲容器、乙试管内的水同时沸腾
D. 甲容器内的水沸腾，乙试管内的水不会沸腾
【答案】B
【解析】
【详解】甲容器是密封的，给甲容器加热，经过一段时间后，甲容器水面上的气压增大，沸点升高，会高于100℃；乙试管的水从甲容器的水吸收热量，温度升高，当达到水的沸点（100℃）时，继续吸热，就会沸腾，而此时甲容器的水还不能沸腾，再加热甲容器内的水也能沸腾，故B符合题意，ACD不符合题意。
故选B。
12. 如图所示的电路图中，与实物电路对应的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】由实物图可知，电动机与灯泡并联，开关S1位于干路，开关S2位于电动机支路，故A符合题意，BCD不符合题意。
故选A 。
13. 如图所示的电路中，若要使L1和L2两灯组成并联电路，开关的断开与闭合情况应是（ ）
A. S1，S2断开，S3闭合B. S1，S2，S3都闭合
C. S1，S3闭合，S2断开D. S2，S3闭合，S1断开
【答案】C
【解析】
【分析】分析不同情况下电路连接方式即可．
【详解】A．当S1、S2断开，S3闭合时，电路为断路，灯泡均不亮，故A不符合题意；
B．当S1、S2、S3都闭合时，电源短路，易损坏电源且灯泡均不亮，故B不符合题意；
C．当S1、S3闭合，S2断开时，电流分为两条路，分别流经L1与L2，再汇合回到负极，L1和L2两灯并联，故C符合题意；
D．当S2、S3闭合，S1断开时，电源短路，易损坏电源且灯泡均不亮，故D不符合题意．
14. 如图甲，电源电压恒定，R1为定值电阻，R2为滑动变阻器。当把滑片P分别移到变阻器上某点a和最右端点b两个位置时，得到电流表示数I和电压表示数U的数据。因为粗心，记录时数据没有对应（ ）
A. P在a点时，电压表示数为8VB. R2的最大阻值为12Ω
C. 电源电压为10VD. R1电阻为8Ω
【答案】D
【解析】
【详解】由电路图可知，开关S闭合后，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A．当滑片处于a点时，变阻器接入电路中的电阻较小，电路中的电流较大，由图乙可知，此时电压表的示数Ua=6V，电路中电流表的示数Ia=0.75A，故A不符合题意；
BCD．电源的电压
U=Ua+IaR1=6V+0.75A×R1﹣﹣﹣﹣﹣﹣①
当滑片P处于b点时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，此时电压表的示数Ub=8V，电路中电流表的示数Ib=0.5A，由可知，变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，由，电源的电压
U=Ub+IbR1=8V+0.5A×R1﹣﹣﹣﹣﹣﹣②
由①②可得：R1=8Ω，U=12V，故BC不符合题意，D符合题意。
故选D。
二、填空题：（本题共6小题，每空1分，共12分）。
15. 如图所示，体温计的原理是利用了液体的______，示数为______℃。
【答案】 ①. 热胀冷缩 ②. 38.5
【解析】
【详解】[1]体温计的玻璃泡内装有水银，原理是利用了液体的热胀冷缩。
[2]图中体温计的分度值是0.1℃，此时的示数为38.5℃。
16. 小理同学对身边的一些电路工作情况进行观察分析：冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是__________联的；家里的吸顶灯与其控制开关是__________联的。
【答案】 ①. 并 ②. 串
【解析】
【详解】[1][2]冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，说明它们工作时互不影响，因此它们是并联的；家中的电灯与控制它的开关是串联的，这样开关才能对电灯起到控制作用。
17. 一个电阻，两端加4V的电压时，通过的电流是200mA，它的电阻值是______Ω，若在它两端加2V的电压，则通过的电流是______A。
【答案】 ①. 20 ②. 0.1
【解析】
【详解】[1]一个电阻，两端加4V的电压时，通过的电流是200mA=0.2A，该电阻的阻值为
[2]若在它两端加2V的电压，则通过的电流是
18. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将__________（选填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的__________来改变电阻的。
【答案】 ①. b和c ②. 长度
【解析】
【详解】[1]灯泡亮度变亮时，说明电路中的电流变大，由可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮。
[2]顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，这是通过改变电阻丝连入电路中的长度来改变电阻大小的。
19. 医护人员工作时，经常会遇到护目镜“起雾”的现象，如图。在寒冷的室外，护目镜的______（选填“内”或“外”）侧更容易起雾，该现象属于______。（填物态变化名称）
【答案】 ①. 内 ②. 液化
【解析】
【详解】[1][2]在寒冷的室外，护目镜的温度较低，医护人员呼出的气体中温度较高的水蒸气遇到温度较低的护目镜放热液化变成小水珠，附在护目镜的内侧，就形成了一层雾，该现象属于液化。
20. 如图甲所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则电源电压是______V，开关接2时，灯泡L2两端的电压是______V（忽略温度影响）。
【答案】 ①. 6 ②. 4
【解析】
【详解】[1]当开关S由接点1转到2时，只有灯泡L1工作，故灯泡L1的电压为电源电压为6V。
[2] 开关接2时，两灯泡串联，电压表测量灯泡L1的电压，故灯泡L2两端的电压是
故灯泡L2两端的电压是4V。
三、作图题 （每题2分，共4分）
21. 请按照如图所示的实物图在虚线框中画出电路图。

【答案】
【解析】
【详解】电流从电源正极出发，依次经过灯泡L1、灯泡L2和开关，然后回到电源负极即可，如图所示：

22. 请在如图合适位置的圆圈中填上字母“A”或“V”。
【答案】
【解析】
【详解】由图可知，下面的电表串联在电路中，为电流表，上面的电表与灯泡并联，为电压表，如图所示：
四、简答题（共4分）
23. 在炎热的夏天喷雾风扇（如图所示）越来越受人们的喜欢。这种风扇工作时，水箱中的水经过超声波雾化成细小水滴，被风扇吹出后，可加快周围气温下降。请回答以下两个问题：（1）电风扇使用一段时间后，扇叶上为什么很容易粘灰尘？（2）解释喷雾风扇加快气温下降的原理。
【答案】（1）见解析
（2）见解析
【解析】
【详解】（1）因为电扇工作时，转动的扇叶与空气摩擦带上电荷，而带电体具有吸引轻小物体的性质，所以扇叶上很容易粘灰尘。
（2）水雾化成细小水滴，可以增加液体表面积，经过风扇吹出，可以增大水滴表面空气流速，这些都能使水蒸发加快，从而加快从周围空气吸收热量，使周围空气温度下降更快。
五、实验探究题（每空1分，共32分）
24. 如图是物理课上做过的四个热学实验：
（1）甲图中，蓝色硫酸铜溶液与无色的清水开始界面十分明显，静放几天之后，两种液体界面逐渐变得模糊不清了。这属于__________现象；
（2）乙图中，红墨水在热水中颜色变化得快些，说明分子无规则运动快慢与__________有关；
（3）丙图中，紧压两铅柱使它们合在一起，下面可以悬挂钩码，这说明分子间存在__________；
（4）丁图中，试管内的水沸腾一段时间后，水蒸气将橡胶塞推出，水蒸气的内能转化为橡胶塞的__________能。
【答案】 ①. 扩散 ②. 温度 ③. 引力 ④. 机械
【解析】
【详解】（1）[1]甲图中，静放几天之后，两种液体界面逐渐变得模糊不清了，这属于扩散现象，是分子不停地做无规则运动形成的。
（2）[2]乙图中，红墨水在热水中颜色变化得快些，说明分子无规则运动快慢与温度有关，温度越高，分子运动越剧烈。
（3）[3]丙图中，紧压两铅柱使它们合在一起，是分子间存在引力造成的。
（4）[4]丁图中，水蒸气将橡胶塞推出，水蒸气的内能转化为橡胶塞的机械能。
25. 小明利用如图甲所示的实验装置探究水的沸腾。
（1）①组装器材时，应先固定图甲中的______（选填“A”或“B”）；调整好器材，用酒精灯加热，在水温升高到90℃时开始计时，小明每隔1min观察一次温度计的示数，同时注意观察水中发生的现象，直至水沸腾并持续4min后停止读数，将所得的数据记录在表格中：
②小明观察到：第6min时，水中气泡的情形应为图乙中______图（选填“C”或“D”）；
③为缩短实验时间，请你提出一条建议______；
（2）当水沸腾时，水的温度______；
（3）实验完毕，撤去酒精灯后发现水继续沸腾了一段时间，原因可能是______；
（4）如图丁所示，小试管在加热的沸水的烧杯中，则小试管中的水______（选填“能”或“不能”）沸腾。
【答案】 ①. B ②. C ③. 减少水的质量 ④. 不变 ⑤. 仍能从石棉网吸热 ⑥. 不能
【解析】
【详解】（1）[1]组装器材时，应先根据酒精灯外焰的高度固定铁圈和石棉网，由下往上组装器材，所以应先固定图甲中的B。
[2]由表格中数据得，第6min水已经沸腾，C图中气泡在上升过程中体积不断增大，是沸腾时的现象，因此第6min水中气泡是图乙的C图。
[3]为缩短实验时间，即减少吸收热量减少，根据可知，在温度变化相同时，可减少水的质量。
（2）[4]由表格可知，当水沸腾时，水的温度保持沸点不变。
（3）[5]水沸腾的条件是达到沸点，且不断吸热，撤去酒精灯后发现水继续沸腾了一段时间的原因，石棉网由余热，水能继续从石棉网吸收到热量。
（4）[6]水沸腾的条件：达到沸点，不断吸收热量。大烧杯中水沸腾后，温度保持沸点不变，小试管中的水温度达到沸点后不能吸收到热量，因此小试管中的热水不能沸腾。
26. 如图所示是小兰“探究不同物质吸热升温现象”的实验装置。两装置相同，同时加热。实验中他把水温随时间变化的数据记录在下表中。
（1）在两烧杯中分别装入初温度相同且________相等的液体和水；
（2）实验中选用相同热源加热的目的是：使水和某液体在相同时间内_____________；
（3）分析表格数据可知：实验表明________（选填“水”或“某液体”）的吸热能力强些；
（4）小兰分析数据后，通过水的比热容计算出液体的比热容是_____________J/（kg·℃）。
【忽略热量损失，已知水的比热容为4.2×103J/（kg۰℃）】
【答案】 ①. 质量 ②. 吸收的热量相等 ③. 水 ④.
【解析】
【详解】（1）[1]探究不同物质吸热能力，应选择不同种类的物质，采用控制变量法，物质的多少要相同，质量是反映物质多少的物理量，所以，在两烧杯中分别装入初温度相同且质量相等的液体和水。
（2）[2]相同热源在相同时间内放出相等的热量，实验中选用相同热源加热的目的是：使水和某液体在相同时间内吸收的热量相等。
（3）[3]分析表格数据可知：加热相同时间，吸收相等热量时，相同质量的水和某液体相比，水的温度变化较小，实验表明水的吸热能力强些。
（4）[4]观察表中数据可知，加热相同时间，吸收相等热量时，相同质量的水和某液体相比，升高温度之比为3︰5，故有
液体的比热容是
27. 为了探究串联电路中电压的规律，小明设计的电路如图甲所示。根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：
（1）AC之间电压如图乙所示，示数为______V；
（2）再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法______（正确/不正确），理由是______；
（3）在表格中记录数据后，下一步首先应该做的是______；
A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电压值
C.分析数据，得出结论
D.换用电压表的另一量程，再测出一组电压值
【答案】 ①. 6 ②. 不正确 ③. 电压表正、负接线柱接反 ④. B
【解析】
【详解】（1）[1]由表格中数据可以算出
U3=U1+U2=2.5V+3.5V=6V
（2）[2][3]当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压。
（3）[4]通过实验数据分析总电压与各部分电路电压之间关系，只能验证一次，所以实验次数太少，需要多次测量，为使多次测量更具普遍性，要更换灯泡规格，或改变电源电压。
故选B。
28. 在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。实验室提供了4根电阻丝，规格、材料如下表：
为了验证上述猜想，他们设计了如下图所示的实验电路。
（1）为了验证上述猜想①，应该选用编号为______的两根电阻丝进行实验，分别将A和D两根电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，导体的电阻与导体的______有关；
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化______（选填“明显”或“不明显”）；
（3）本实验运用了______法来探究每一个因素对电阻大小的影响；
（4）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______（选填“增大”或“减小”）了输电线的电阻，从而可以减小输电线上的电能损失。
【答案】 ①. AB ②. 材料 ③. 不明显 ④. 控制变量 ⑤. 减小
【解析】
【详解】（1）[1][2]为了验证上述猜想①导体的电阻与导体的长度有关，选择长度不同，横截面积相同，材料相同，应该选用编号为A、B两根电阻丝；将A和D两根电阻丝接入电路中M、N两点间时，长度相同，横截面积相同，材料不同，故探究的是导体的电阻与导体的材料关系。
（2）[3]电阻丝的阻值相差太小，对电流的阻碍作用不明显，故灯泡亮度变化不明显。
（3）[4]本实验有多个变量影响电阻的大小变化，故采用控制变量法来探究每一个因素对电阻大小的影响。
（4）[5]将原来细的铝质输电线换成较粗的铝质输电线，材料不变，长度不变，横截面积变大，这样电阻变小，从而减小输电线上的电能损失。
29. “探究导体中电流跟电阻的关系”的实验中，实验器材有：电源（6V），电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）根据图甲电路图，用笔画线代替导线将图乙的实物连接完整（要求连线不得交叉）；______
（2）连接好电路闭合开关，发现电流表有示数，电压表示数为零，故障原因可能是定值电阻_________；
（3）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：___________一定时，导体中的电流跟导体的电阻成________比；
（4）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向_______端移动滑动变阻器的滑片，使电压表示数为________V时，读出电流表的示数；
（5）为完成整个实验，应该选取哪种规格的滑动变阻器________（选填“甲”或“乙”）。
【答案】 ①. ②. 短路 ③. 电压 ④. 反 ⑤. A ⑥. 2 ⑦. 甲
【解析】
【详解】（1）[1]滑动变阻器按一上一下接入电路，由图丙可得，电阻两端电压是
U=I1R1=0.4A×5Ω=2V
U=I2R2=0.2A×10Ω=2V
U=I3R3=0.1A×20Ω=2V
则电阻两端电压始终为2V。故电压表选择小量程，测定值电阻两端的电压。连接方式如图所示：
（2）[2]连接好电路闭合开关，发现电流表有示数，说明电路不是断路，而电压表示数为零，说明电阻两端没有电压，则原因可能是定值电阻短路。
（3）[3][4]由图丙和（1）中计算可知，电流与电阻的乘积是一定值，说明电压一定时，导体中的电流跟导体的电阻成反比。
（4）[5][6]根据串联分压原理可得，把R换为10Ω的电阻接入电路，R两端电压变大，探究导体中电流跟电阻的关系实验中，要保持电压大小不变，根据串联分压的原理，应增大滑动变阻器两端电压，即增大滑动变阻器的电阻，所以滑片应向左端移动，使电压表示数为2V时，读出电流表的示数。
（5）[7]根据串联电路的电压规律可得，滑动变阻器两端电压为
变阻器分得的电压是定值电阻两端电压的两倍，也就是滑动变阻器连入电路的电阻也是定值电阻阻值的两倍，当接入20Ω定值电阻时，滑动变阻器连入电路的电阻是40Ω。故为完成整个实验，应该选取甲滑动变阻器。
六、计算题（30题6分， 31题6分， 32题8分， 共20分）
30. 如图，2022 年 9 月 27 日，由中国自主研制“鲲龙”AG600M 灭火机以全新消防涂装在湖北荆门漳河机场成功完成12t投汲水试验。若该飞机某段时间内消耗航空燃油1t，飞机发动机做的功为2×1010J。（航空燃油的热值为4×107J/kg）求：
（1）12t水温度从26℃升高到96℃可以吸收多少热量？
（2）消耗的航空燃油完全燃烧放出的热量是多少？
（3）发动机的效率是多少？
【答案】（1）3.528×109J；（2）4×1010J；（3）50%
【解析】
【详解】解：（1）12 吨水温度从26℃升高到96℃可以吸收的热量
（2）已知消耗的航空燃油的质量
m＇=1t=1000kg
航空燃油的热值q=4×107J/kg，则这些燃油完全燃烧放出的热量为
（2）飞机发动机做的功为2×1010J，则发动机的效率
答：（1）水吸收的热量是3.528×109J；
（2）燃油完全燃烧放出的热量是4×1010J；
（3）发动机的效率是50%。
31. 如图所示的电路，，，开关S闭合后，电流表A的示数为0.4A．求：
（1）电源的电压；
（2）通过的电流；
（3）干路中的电流．
【答案】（1）12V（2）0.6A（3）1A
【解析】
【详解】(1)由题中的电路图可知，两电阻并联，电流表测支路的电流；因并联电路中各支路两端的电压等于电源电压；所以由欧姆定律得，电源的电压：
(2)由欧姆定律得，通过的电流：
(3)因并联电路中干路电流等于各支路电流之和，所以干路的总电流：
答：(1)电源的电压12V;
(2)通过的电流是0.6A;
(3)干路的总电流是1A．
32. 如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻 ，电压表的量程为，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。在电路安全工作的前提下，求：
（1）电流表示数为0.5A时，电压表的示数；
（2）该装置能监测的湿度最大值。
【答案】（1）2V （2）50%
【解析】
【小问1详解】
由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流； 当电流表的示数为0.5A时，根据欧姆定律可知此时定值电阻R0两端的电压
根据串联电路电压规律可知湿敏电阻R两端的电压
【小问2详解】
由图丙可知，湿度越大，湿敏电阻R的阻值越大，由串联分压规律可知湿度越大时湿敏电阻两端的电压也越大，即电压表示数越大，由于电压表量程为0~9V，所以湿敏电阻R两端的电压最大为9V时，此时监测的湿度最大； 当电压表示数为9V时，根据串联电路电压规律可得R0两端的电压
此时通过R0的电流
此时R的电阻
物质
水
煤油
冰
铝
铜
比热容/( J˙kg-1˙℃-1)
4.2×103
2.1×103
2. l×103
0.88×103
0.39×103
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
98
98
98
98
98
98
加热时间（min）
0
2
4
6
水的温度（C）
20
23
26
29
液体的温度（C）
20
25
30
35
实验次数
AB间电压U1/V
BC间电压U2/V
AC间电压U3/V
1
2.5
3.5
编号
材料
长度/m
横截面积/
A
镍铬合金
0.5
0.5
B
镍铬合金
1.6
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
