2026年中考物理一轮考点复习课件：杠杆、滑轮与斜面

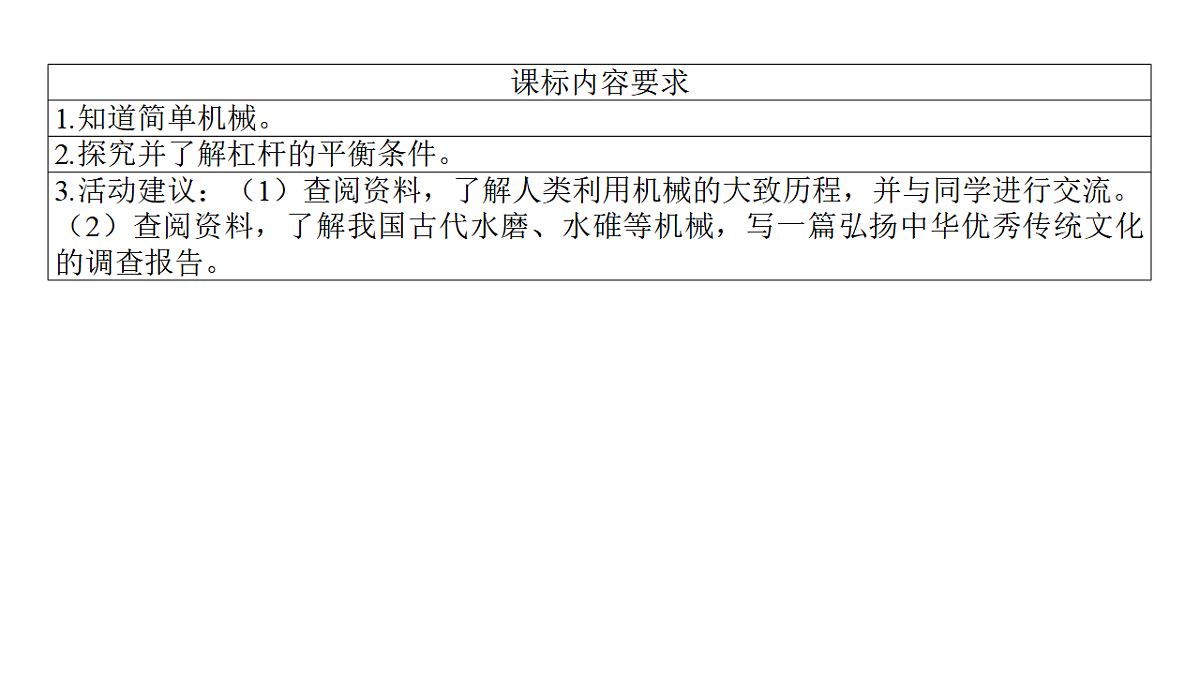

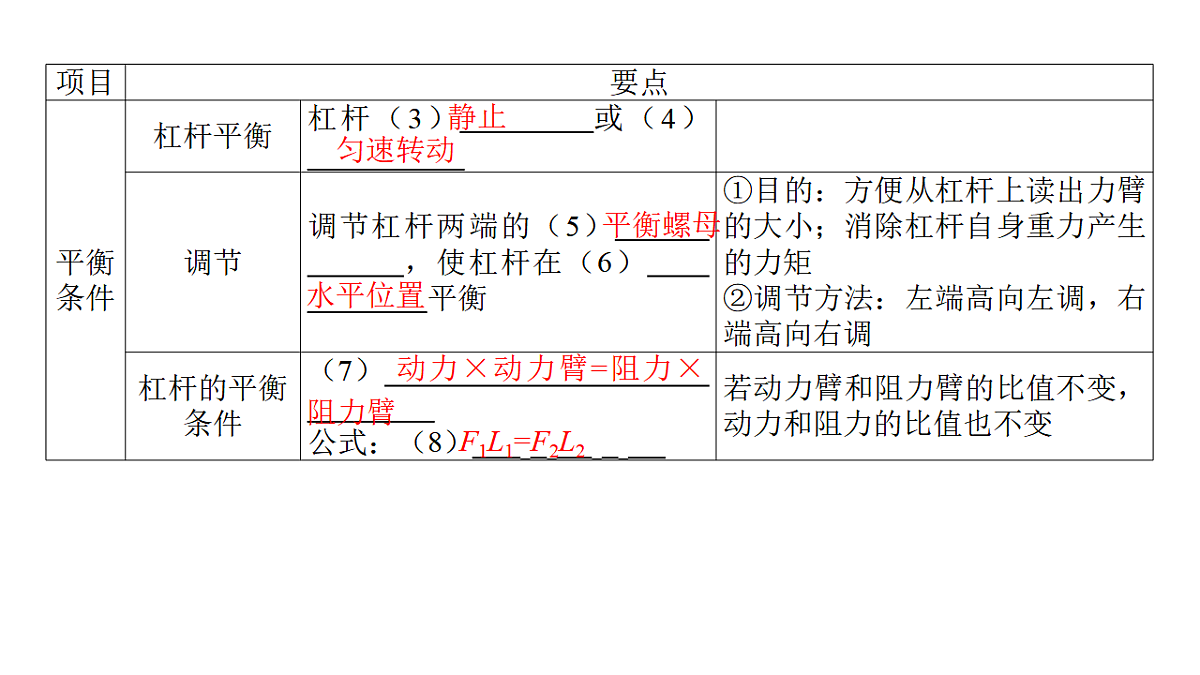

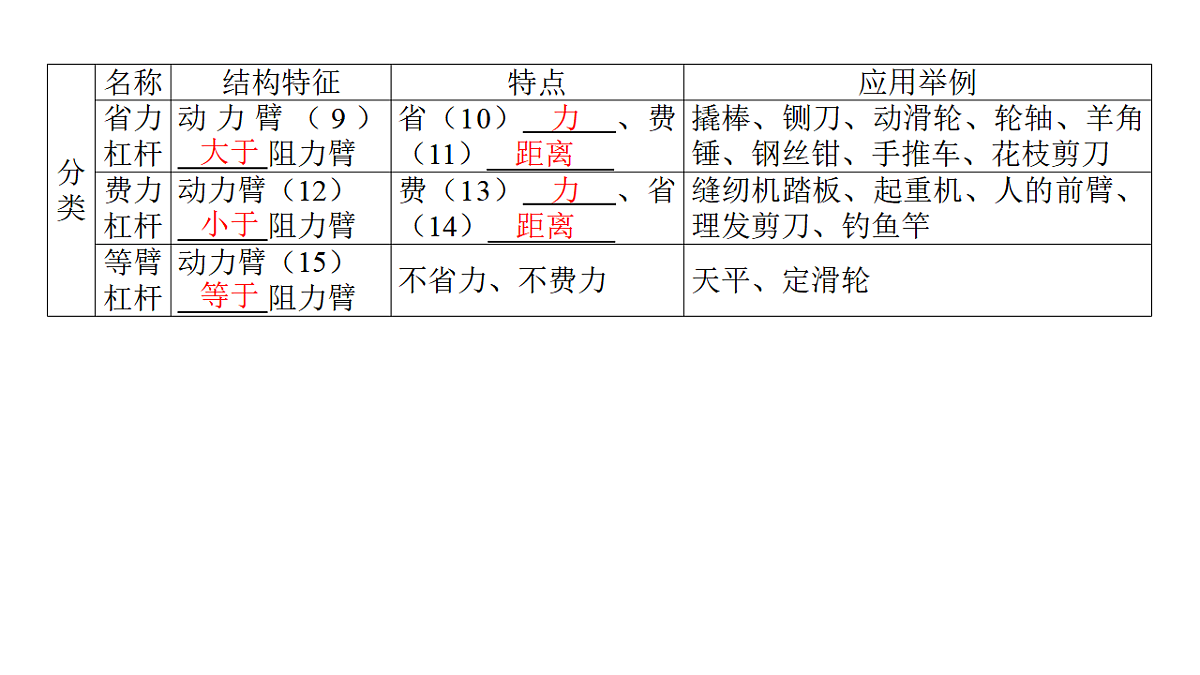

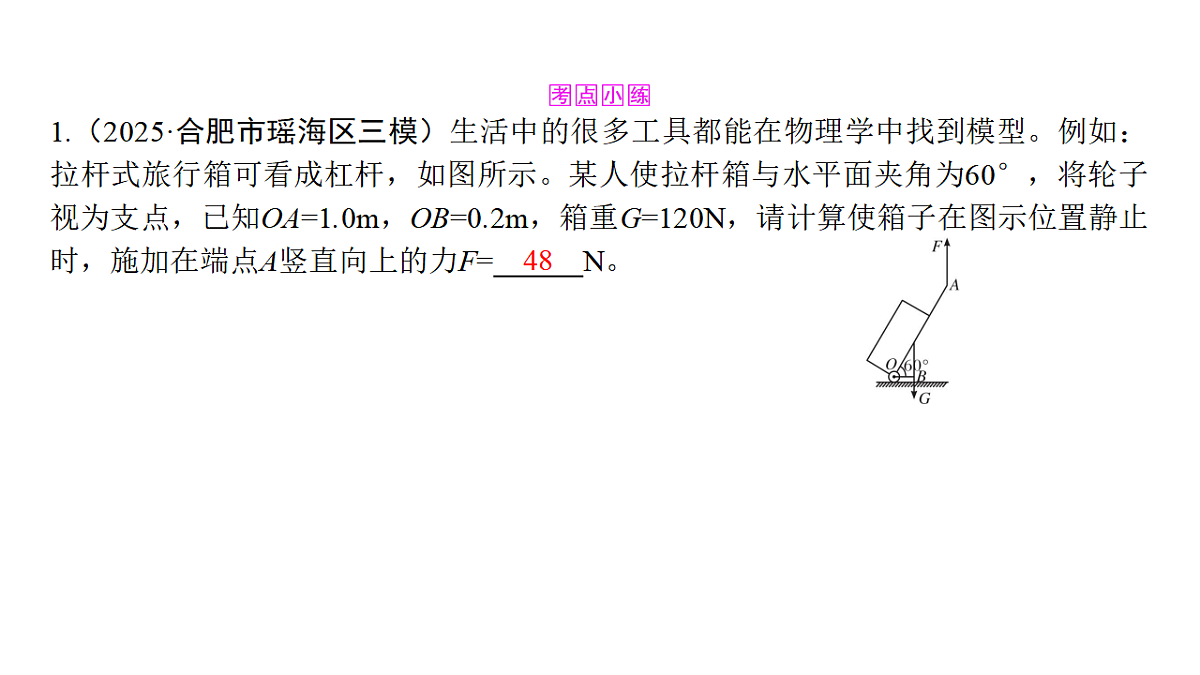

杠杆、滑轮与斜面课标要求1考点梳理2 　杠杆 （10年10考）　 　固定点　　硬棒　　静止　　匀速转动　 　平衡螺母　　水平位置　　 动力×动力臂=阻力×阻力臂　 　F1L1=F2L2　 　大于　　力　　距离　 　小于　　力　　距离　 　等于　1.（2025·合肥市瑶海区三模）生活中的很多工具都能在物理学中找到模型。例如：拉杆式旅行箱可看成杠杆，如图所示。某人使拉杆箱与水平面夹角为60°，将轮子视为支点，已知OA=1.0m，OB=0.2m，箱重G=120N，请计算使箱子在图示位置静止时，施加在端点A竖直向上的力F=　48　N。 　48　 　滑轮与滑轮组 （10年3考）　 　不动　　移动　　组合　 　等臂　　动力臂为阻力臂2倍　　力　　改变　　一半　　不能　　省力　　改变　图32.如图所示，将重物GA=60N挂在滑轮组上，在拉力F的作用下匀速上升。已知单个滑轮重20N（不计绳重和摩擦），则拉力F=　100　N。 　100　 　斜面与轮轴 （10年2考）　  　省力　 　螺丝钉　　轮　　轴　　杠杆　　转速　 　F1R=F2r　　省力　　费力　3.如图所示，倾角为30°的固定斜面，可用它把重物移到车上。已知物体上升的高度为1m，用平行于斜面的拉力为600N，将1 000N的物体从斜面底端匀速拉上斜面顶端，物体所受的摩擦力为　100　N。 　100　 　跨学科实践  　　杠杆、滑轮和轮轴与人们的生产和生活联系十分紧密，特别是古代我们的祖先就已开始制作和使用龙骨水车及杆秤，请你利用简单机械知识进行分析和解答。4.（2025·北京市顺义区二模）如图所示为某兴趣小组用轻质杆制作的杆秤，秤盘挂在a点，提钮设在b点，经测试发现量程较小。下列操作能使杆秤量程变大的是　　（ C ）A.换一个质量更小的秤砣B.将a、b点都向右移等长距离C.保持a点不动，将b点向a点靠近D.保持b点不动，将a、b间距离和b点右侧杆长均扩大为原来的1.2倍C 图解物理3　费力　　省力　　等臂　　方向　 名师讲典例4 　杠杆的类型  （2024·临沂）2023年9月24日，中国组合邹佳琪、邱秀萍在赛艇女子轻量级双人双桨决赛中夺冠，斩获杭州亚运会首金。如图所示，赛艇的桨可视为杠杆，下列工具正常使用时，与桨属于同类杠杆的是　　（ 　　）【解析】 赛艇桨中间支撑位置是支点，手握的位置是动力作用点，在水中部分是阻力作用点，动力臂小于阻力臂是费力杠杆。使筷子时，虎口位置为支点，手指按压位置是动力作用点，可知动力臂小于阻力臂，是费力杠杆，选项A正确；起子开瓶盖时，中间孔前端为支点，孔后端为阻力作用点，手握的地方为动力作用点，阻力臂小于动力臂，为省力杠杆，选项B错误；核桃夹前端为支点，核桃所在为阻力作用点，手握的位置是动力作用点，动力臂大于阻力臂，是省力杠杆，选项C错误；榨汁器前端为支点，水果所在为阻力作用点，手握位置是动力作用点，动力臂大于阻力臂，是省力杠杆，选项D错误。【答案】 A。1.（2025·滕州市模拟）如图所示，空间站机械臂是仿照人体手臂设计的。下列工具工作时与机械臂属于同类型杠杆的是　　（ A ）A.夹砝码的镊子B.测质量的托盘天平C.起瓶盖的起子D.剪铁丝的钢丝钳A 　杠杆最小力与力臂的画法  （2025·凉山州）如图甲所示，人们用盘子夹可以既方便又安全的取出蒸食物的盘子。盘子夹的一侧可简化为图乙所示的杠杆，O为支点。请在图乙中画出作用在A点的最小动力F1及其力臂l1。【解析】 图中支点在O点，当OA作为动力臂l1时，动力臂最长，根据杠杆平衡条件可知，此时的动力最小；动力的方向应该垂直OA向下，过点A垂直于OA向下作出最小动力F1的示意图。【答案】 如图所示2.如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F1的示意图。 　杠杆平衡条件及应用  （2024·广安）桔槔是《天工开物》中记载的一种原始的汲水工具，在拗石辅助下，人几乎可以不用力就能将一桶水从井中提起。如图所示，已知A点所挂拗石重力为100N，OA∶OB=2∶1，两侧悬挂的绳子始终保持在竖直方向，忽略横杆和绳的重力，ρ水=1.0×103kg/m3。下列说法错误的是　　（ 　　）A.桔槔平衡时，桶内水的体积为2×10-2m3B.桔槔是杠杆装置C.桔槔平衡时，A、B两点所受的拉力之比为1∶2D.要想一次提取更多的水，可以将悬挂点A向远离O点方向移动 【答案】 A。根据杠杆的特点是能绕固定点转动，可知桔槔属于杠杆装置；根据杠杆平衡条件，能够求出AB两点所受拉力之比，还能求出B点所受拉力；最后把石头的拉力看成动力，悬挂点A向远离O点方向移动，可以增大动力臂。3.（2025·云南）《天工开物》中记载了我国古代的井上施工装置，其简化模型如图所示，O为支点，OM∶ON=1∶2，M端用绳子悬挂重200N的物体，在N端用竖直向下的拉力在1s内使物体缓慢上升了0.5m。忽略杠杆和绳的自重，下列说法正确的是　　（ C ）A.该杠杆是费力杠杆B.杠杆在水平位置平衡时N端受到的拉力大小为400NC.M端绳子拉力对物体做功为100JD.M端绳子拉力对物体做功的功率为50WC 　滑轮及滑轮组  （2024·安丘市二模）图甲所示为工人师傅乘坐吊篮在高空给楼体外墙贴保温材料的情景，吊篮可在电动机的作用下实现升降，其简化结构如图乙所示。吊篮自身重为800N，电动机的工作效率为80%，额定电功率为800W。某次吊升过程中，电动机正常工作，吊篮在30s内匀速上升了6m。忽略绳重和摩擦，下列关于该过程的有关分析正确的是　　（ 　　）A.电动机拉动绳子的速度是0.2m/sB.电动机对绳子的拉力为800NC.吊篮内工人及物品的总重为2000ND.电动机对绳子的拉力做功2.4×104J 【答案】 B。根据题图确定n的大小（直接从动滑轮上引出的绳子股数）是本题的突破口，利用好不计绳重和摩擦时拉力和物重的关系是本题的关键。4.（2025·烟台）为了响应国家体重管理年的号召，小明为家人制作了如图所示的简易拉力器，关于图中的滑轮分析正确的是　　（ C ）A.是定滑轮，可以省力B.是动滑轮，可以省力C.是定滑轮，可以改变力的方向D.是动滑轮，可以改变力的方向C 　斜面与轮轴  （2024·合肥市庐阳区二模）早在3 000年前我们的祖先就设计了结构很合理的辘轳，通常用于从井中提水，如图甲所示。辘轳实质为可以连续转动的杠杆；某辘轳简化成杠杆如图乙，l1=75cm，l2=15cm；现将总质量为50kg的水和桶从井中匀速提起，人们在摇把末端施加的力F1至少需要　　　N。（g=10N/kg） 【解析】 水和桶对绳子的拉力F2=G=mg=50kg×10N/kg=500N；辘轳实质为可以连续转动的杠杆，根据杠杆的平衡条件可知F1×l1=F2×l2，代入数据得F1×75cm=500N×15cm，解得F1=100N。【答案】 100。辘轳的实质是轮轴，支点是绕着转动的固定点；使用轮轴时，如果动力作用在轮上能省力，且轮半径是轴半径的几倍，作用在轮上的动力就是阻力的几分之一；如果动力作用在轴上就费力，但可以省距离。辘轳就是轮轴的一种。5.（2025·苏州市模拟）人们常用的简单机械除了杠杆、滑轮，还有斜面和轮轴。如生活中的螺丝刀，其手柄　粗　（选填“粗”或“细”）一些的螺丝刀用起来更省力；再如自攻螺丝钉，它利用了简单机械中的　斜面　，其螺纹　密　（选填“密”或“稀”）一些拧起来更省力。 　粗　　斜面　　密　 　跨学科实践   （2025·达州改编）中药房使用的杆秤，在我国有几千年的历史。如甲图所示，盘中置物，手提提钮，右移秤砣，使杆秤水平平衡。“能工巧匠”小组参加了“制作简易杆秤”活动。请你根据活动过程，完成下列问题：（1）制作原理：杆秤是根据　　　　条件制成。如乙图，用轻质木棒作为秤杆，细线系上一个质量为m的物体作为秤砣，空小盆挂在A点作为秤盘，在O点挂粗绳作为提钮，　　　　点相当于杠杆的支点； （2）乙图中，秤盘内未放称量物，调节秤砣位置使杆秤水平平衡，在秤杆上悬挂秤砣细线的位置做标记，该标记处对应的刻度为　　　　g； （3）乙图中，当称量物质量增大时，秤砣应向　　　　（选填“左”或“右”）移动； （4）为了增大杆秤量程，可采用　　　　（选填“增大”或“减小”）秤砣质量的方法。 【解析】 （1）杆秤利用的是杠杆平衡条件。图乙中，杆秤在秤盘和秤砣提供的力的作用下能围绕O点转动，故O点是支点；（2）秤盘未放称量物，所测物体的质量为0g，故标记处对应的刻度为0g；  【答案】 （1）杠杆平衡　O　（2）0　（3）右　（4）增大真题在线5 　杠杆的平衡条件 1.（2025·安徽）图甲所示为自行车的手闸，将其OAB部分简化为如图乙所示的杠杆，忽略杠杆自身的重力，当杠杆平衡时，施加在B点的动力F1=15N，测得l1=12cm，l2=4cm，则阻力F2=　45　N。 　45　2.（2024·安徽）如图甲所示，用核桃钳夹核桃时，用力握紧手柄即可夹碎核桃。将上部的手柄ABC简化为如图乙所示的杠杆，若F1=20N，l1=10cm，l2=4cm，忽略杠杆自身的重力，则F2的大小为　50　N。 3.（2023·安徽）如图1，爸爸和小红坐在跷跷板的两侧，在水平位置保持平衡。将其简化成图2所示的杠杆，不计杠杆自重的影响，若小红的质量为15kg，则爸爸的质量为　60　kg。 　50　　60　4.（2020·安徽）停车场入口处常用横杆来控制车辆的进出 ，如图甲所示。我们可以把该装置简化成如图乙所示的杠杆。若横杆AB粗细相同、质量分布均匀，重G=120N，AB=2.8m，AO=0.3m。要使横杆AB保持水平平衡，需在A端施加竖直向下的力F=　440　N。 　440　5.（2019·安徽）如图所示，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°的力F，此时轻杆水平平衡。若重物质量m=3kg，BO=3AO。则力F的大小为　20　N（g取10N/kg）。 　20　 　探究杠杆的平衡条件 6.（2022·安徽）用图甲所示的装置探究杠杆的平衡条件，通过正确的实验操作，得到下表中的数据。（1）第2次实验数据中的阻力臂l2应为　0.20　m； 　0.20　（2）第3次实验后，用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线（保持上端悬点不动），如图乙所示，不计摩擦，杠杆　不能　（选填“能”或“不能”）在水平位置保持平衡，原因是：　右端钩码对杠杆的拉力的力臂变小　。 　不能　　右端钩码对杠杆的拉力的力臂变小　 　杠杆平衡条件的应用 7.（2021·安徽）研究物理问题时，常需要突出研究对象的主要因素，忽略次要因素，将其简化为物理模型。（1）如图甲，一质量分布均匀的杠杆，忽略厚度和宽度，长度不可忽略，用细线将它从中点悬起，能在水平位置平衡。将它绕悬点在竖直面内缓慢转过一定角度后（如图乙）释放，为研究其能否平衡，可将它看成等长的两部分，请在图乙中画出这两部分各自所受重力的示意图和力臂，并用杠杆平衡条件证明杠杆在该位置仍能平衡；（2）如图丙，一质量分布均匀的长方形木板，忽略厚度，长度和宽度不可忽略，用细线将它从AB边的中点悬起，能在水平位置平衡。将它绕悬点在竖直面内缓慢转过一定角度后（如图丁）释放，木板在该位置能否平衡？写出你的判断依据。解：（1）由题知，杠杆质量分布均匀，支点在中点，左右两部分重力G1=G2，且重心在这两部分的中点C、D，由C、D分别竖直向下画有向线段，即两部分重力示意图；由杠杆中点O（支点）画G1、G2作用线的垂线，垂线段分别为两部分重力的力臂，如图甲所示。图中，CO=DO，根据全等三角形知识可知，L1=L2，所以：G1L1=G2L2，说明杠杆绕悬点在竖直面内缓慢转过一定角度后仍能平衡（2）长方形木板质量分布均匀，从中点将其分成两部分，两部分重力大小相等，找到左右两部分的几何中心，即两部分重心，作两部分的重力示意图，并作出它们的力臂，如图乙所示。由图知，L3”“=”或“
