专题19 坐标图像题（全国通用）-+答案三年（2023-2025）中考化学真题分类汇编

这是一份专题19 坐标图像题（全国通用）-+答案三年（2023-2025）中考化学真题分类汇编，文件包含专题19坐标图像题原卷版docx、专题19坐标图像题解析版docx等2份试卷配套教学资源，其中试卷共41页， 欢迎下载使用。
考点02 溶液pH的变化图像
考点03 价类图
考点04 反应过程分析——单个图像
考点05 反应过程分析——多个图像
考点01 溶解度曲线

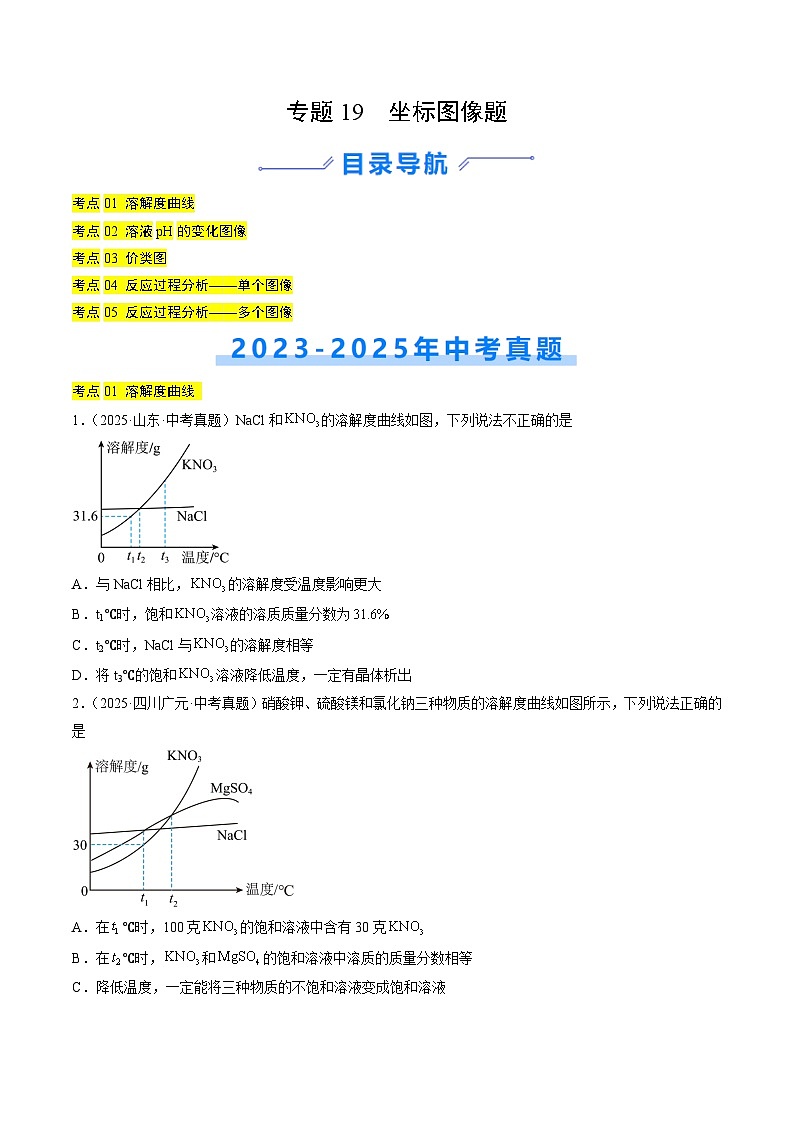

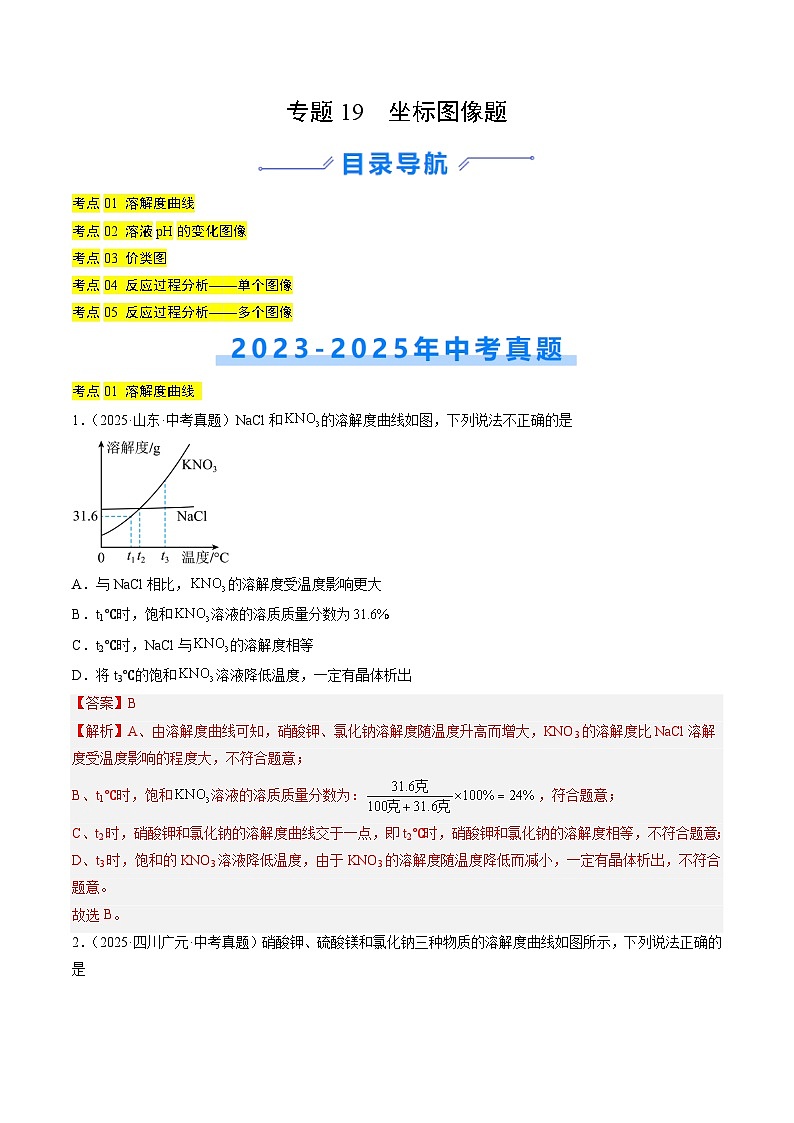

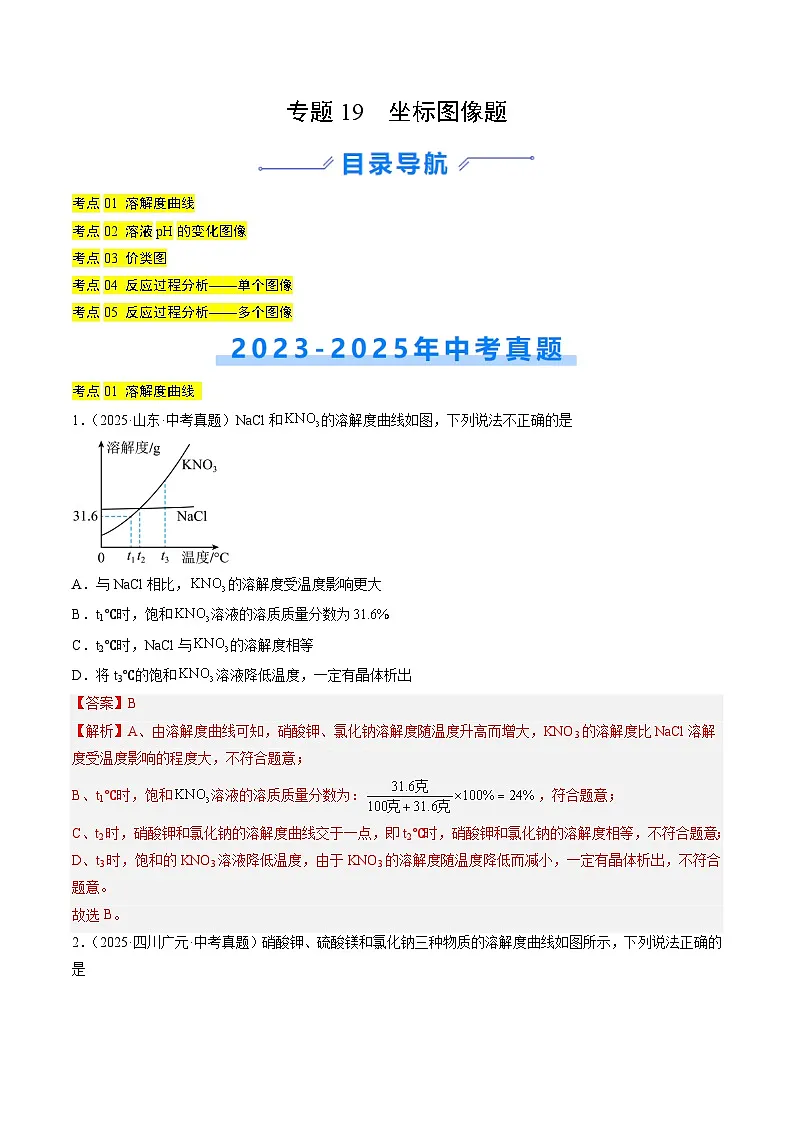

1．（2025·山东·中考真题）NaCl和的溶解度曲线如图，下列说法不正确的是
A．与NaCl相比，的溶解度受温度影响更大
B．t1℃时，饱和溶液的溶质质量分数为
C．t2℃时，NaCl与的溶解度相等
D．将t3℃的饱和溶液降低温度，一定有晶体析出
【答案】B
【解析】A、由溶解度曲线可知，硝酸钾、氯化钠溶解度随温度升高而增大，KNO3的溶解度比NaCl溶解度受温度影响的程度大，不符合题意；
B、t1℃时，饱和溶液的溶质质量分数为：，符合题意；
C、t2时，硝酸钾和氯化钠的溶解度曲线交于一点，即t2℃时，硝酸钾和氯化钠的溶解度相等，不符合题意；
D、t3时，饱和的KNO3溶液降低温度，由于KNO3的溶解度随温度降低而减小，一定有晶体析出，不符合题意。
故选B。

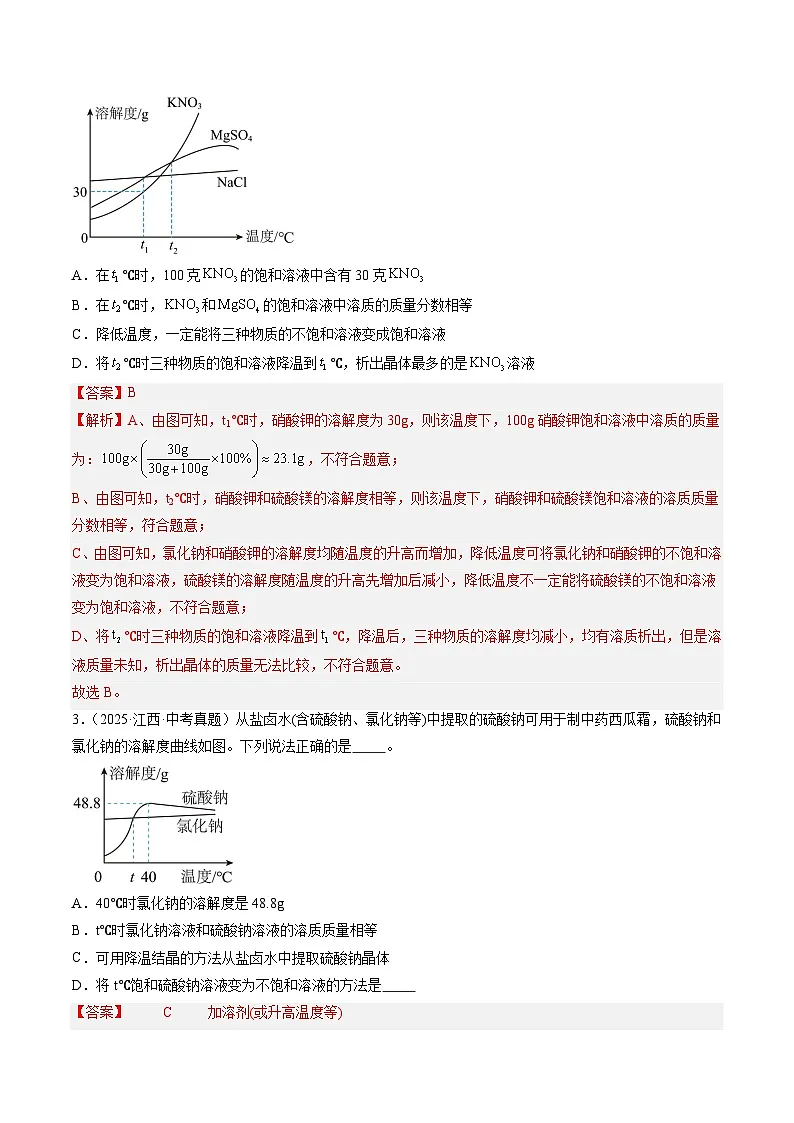

2．（2025·四川广元·中考真题）硝酸钾、硫酸镁和氯化钠三种物质的溶解度曲线如图所示，下列说法正确的是
A．在℃时，100克的饱和溶液中含有30克
B．在℃时，和的饱和溶液中溶质的质量分数相等
C．降低温度，一定能将三种物质的不饱和溶液变成饱和溶液
D．将℃时三种物质的饱和溶液降温到℃，析出晶体最多的是溶液
【答案】B
【解析】A、由图可知，t1℃时，硝酸钾的溶解度为30g，则该温度下，100g硝酸钾饱和溶液中溶质的质量为：，不符合题意；
B、由图可知，t2℃时，硝酸钾和硫酸镁的溶解度相等，则该温度下，硝酸钾和硫酸镁饱和溶液的溶质质量分数相等，符合题意；
C、由图可知，氯化钠和硝酸钾的溶解度均随温度的升高而增加，降低温度可将氯化钠和硝酸钾的不饱和溶液变为饱和溶液，硫酸镁的溶解度随温度的升高先增加后减小，降低温度不一定能将硫酸镁的不饱和溶液变为饱和溶液，不符合题意；
D、将℃时三种物质的饱和溶液降温到℃，降温后，三种物质的溶解度均减小，均有溶质析出，但是溶液质量未知，析出晶体的质量无法比较，不符合题意。
故选B。

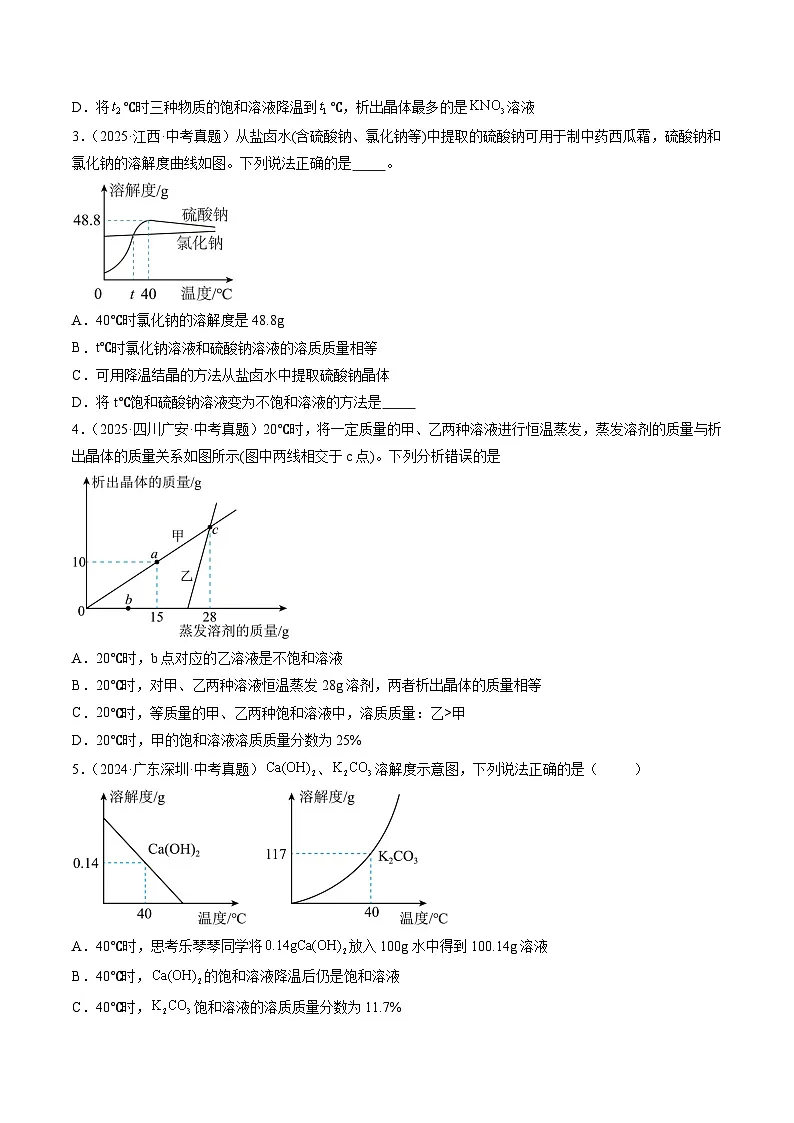

3．（2025·江西·中考真题）从盐卤水(含硫酸钠、氯化钠等)中提取的硫酸钠可用于制中药西瓜霜，硫酸钠和氯化钠的溶解度曲线如图。下列说法正确的是 。
A．40℃时氯化钠的溶解度是48.8g
B．t℃时氯化钠溶液和硫酸钠溶液的溶质质量相等
C．可用降温结晶的方法从盐卤水中提取硫酸钠晶体
D．将t℃饱和硫酸钠溶液变为不饱和溶液的方法是
【答案】 C 加溶剂(或升高温度等)
【解析】A、由溶解度曲线可知，40∘C时硫酸钠的溶解度为48.8g，不是氯化钠，A错误。
B、t∘C时氯化钠和硫酸钠溶解度相等，但溶液是否饱和、溶液质量未知，无法确定溶质质量是否相等，B错误。
C、温度低于40∘C时，硫酸钠溶解度随温度升高而增大且变化较大，氯化钠的溶解度受温度影响较小，可通过降温结晶使硫酸钠结晶析出；C正确 。
D、t∘C时小于40∘C；硫酸钠溶解度随温度变化：低于40∘C时，升温可增大溶解度，使饱和溶液变不饱和；或加溶剂也能使饱和溶液变不饱和 。
故填：C；加溶剂（或升高温度）。

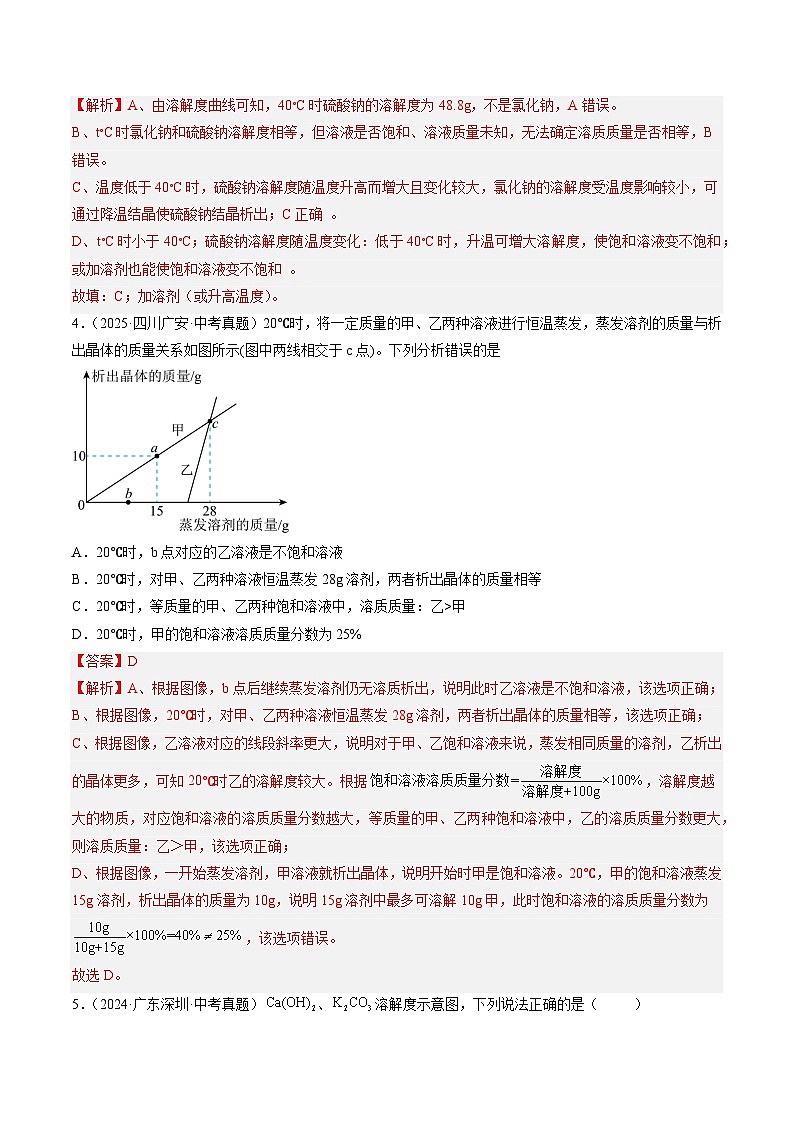

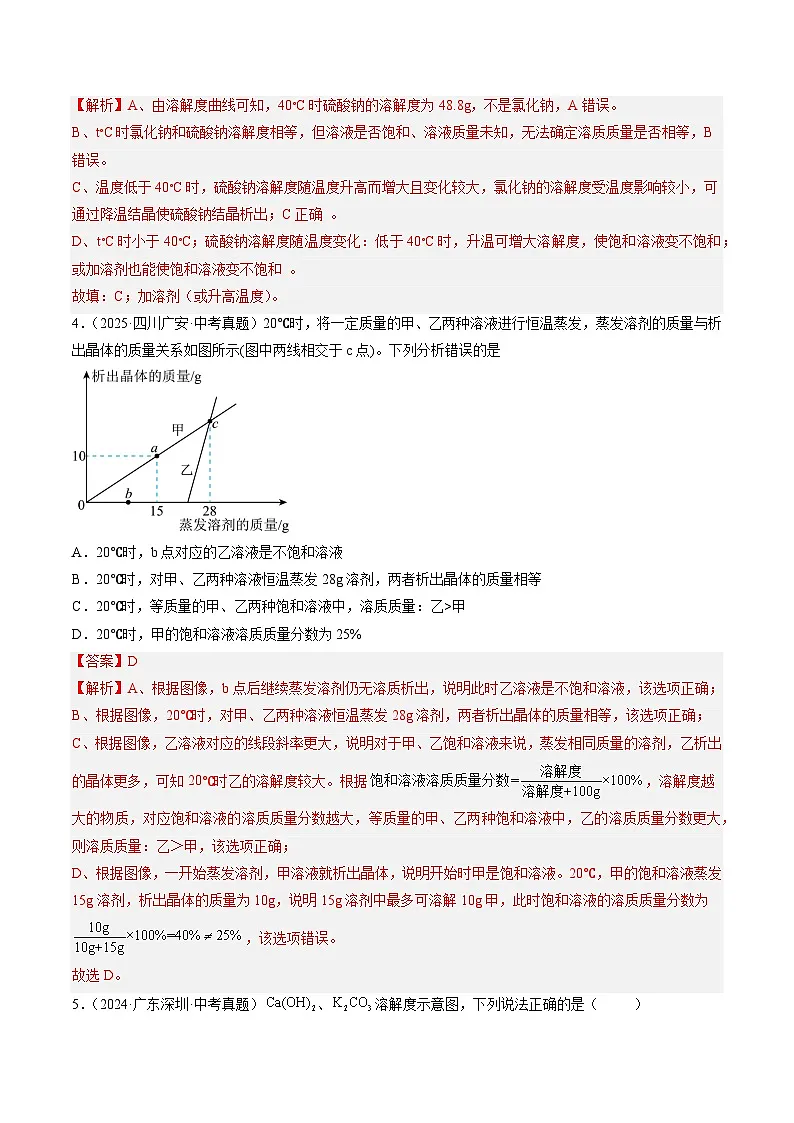

4．（2025·四川广安·中考真题）20℃时，将一定质量的甲、乙两种溶液进行恒温蒸发，蒸发溶剂的质量与析出晶体的质量关系如图所示(图中两线相交于c点)。下列分析错误的是
A．20℃时，b点对应的乙溶液是不饱和溶液
B．20℃时，对甲、乙两种溶液恒温蒸发28g溶剂，两者析出晶体的质量相等
C．20℃时，等质量的甲、乙两种饱和溶液中，溶质质量：乙>甲
D．20℃时，甲的饱和溶液溶质质量分数为25%
【答案】D
【解析】A、根据图像，b点后继续蒸发溶剂仍无溶质析出，说明此时乙溶液是不饱和溶液，该选项正确；
B、根据图像，20℃时，对甲、乙两种溶液恒温蒸发28g溶剂，两者析出晶体的质量相等，该选项正确；
C、根据图像，乙溶液对应的线段斜率更大，说明对于甲、乙饱和溶液来说，蒸发相同质量的溶剂，乙析出的晶体更多，可知20℃时乙的溶解度较大。根据，溶解度越大的物质，对应饱和溶液的溶质质量分数越大，等质量的甲、乙两种饱和溶液中，乙的溶质质量分数更大，则溶质质量：乙＞甲，该选项正确；
D、根据图像，一开始蒸发溶剂，甲溶液就析出晶体，说明开始时甲是饱和溶液。20℃，甲的饱和溶液蒸发15g溶剂，析出晶体的质量为10g，说明15g溶剂中最多可溶解10g甲，此时饱和溶液的溶质质量分数为，该选项错误。
故选D。
5．（2024·广东深圳·中考真题）、溶解度示意图，下列说法正确的是（ ）
A．40℃时，思考乐琴琴同学将放入100g水中得到100.14g溶液
B．40℃时，的饱和溶液降温后仍是饱和溶液
C．40℃时，饱和溶液的溶质质量分数为11.7%
D．40℃时，溶解度比溶解度大
【答案】A
【解析】A、40℃时，氢氧化钙的溶解度为0.14g，将0.14gCa(OH)2放入100g水中恰好完全溶解得到100.14g溶液，该选项说法正确；
B、氢氧化钙的溶解度随温度升高而降低，降温后，氢氧化钙的溶解度上升，40℃时，Ca(OH)2的饱和溶液降温后为饱和溶液，该选项说法不正确；
C、40℃时，K2CO3的溶解度为117g，故40℃时，K2CO3饱和溶液的溶质质量分数为，该选项说法不正确；
D、40℃时，Ca(OH)2溶解度为0.14g，K2CO3溶解度为117g,Ca(OH)2溶解度比K2CO3溶解度小，该选项说法不正确；
故选A。

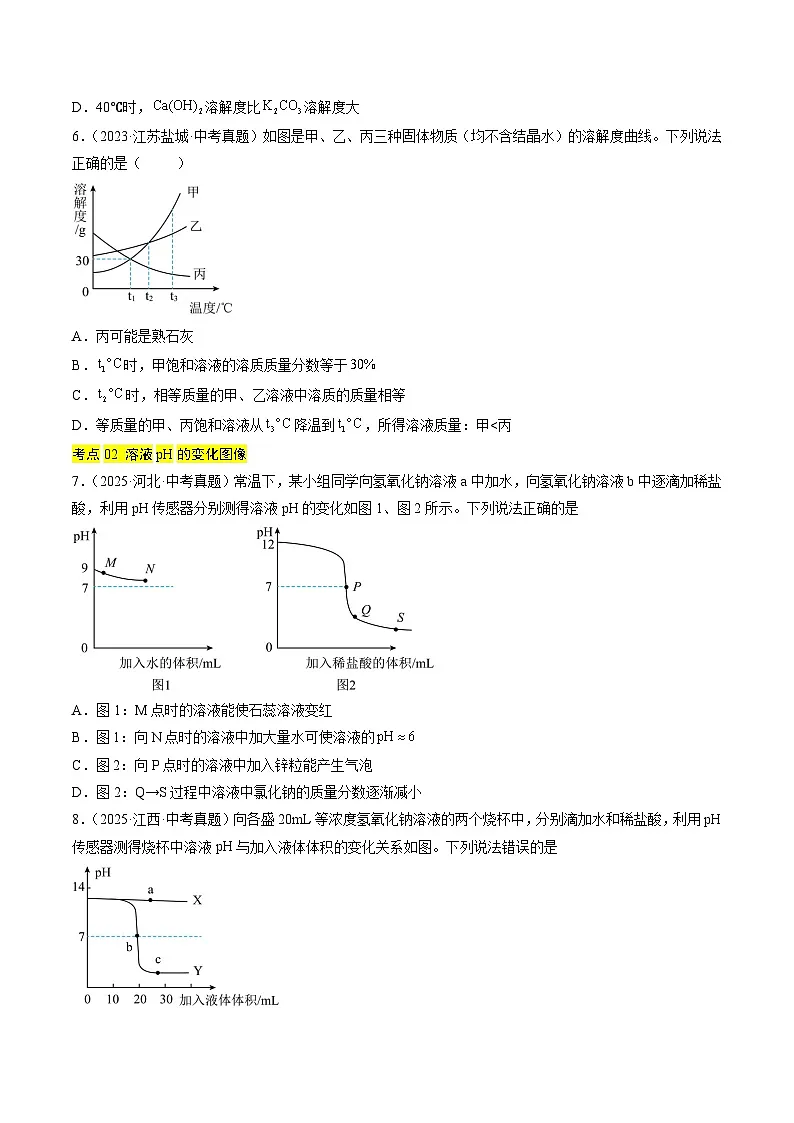

6．（2023·江苏盐城·中考真题）如图是甲、乙、丙三种固体物质（均不含结晶水）的溶解度曲线。下列说法正确的是（ ）
A．丙可能是熟石灰
B．时，甲饱和溶液的溶质质量分数等于
C．时，相等质量的甲、乙溶液中溶质的质量相等
D．等质量的甲、丙饱和溶液从降温到，所得溶液质量：甲7，显碱性，最终溶液pH7，向氢氧化钠溶液中加水，溶液碱性逐渐减弱，pH逐渐减小，但始终pH>7，不会小于7，B 选项图像错误。
C、在密闭容器中加热铜粉和氧气，根据质量守恒定律，密闭容器内物质的总质量不变，故C 选项图像正确。
D、向一定质量的过氧化氢溶液中加入少量的二氧化锰，过氧化氢在二氧化锰的催化作用下分解生成水和氧气，根据质量守恒定律，反应前后元素的质量不变，即反应前后氢元素的质量不变，氧气逸出，溶液质量逐渐减小，当过氧化氢完全分解后，溶液质量为水的质量，不再变化，溶液中氢元素的质量分数=，故溶液中氢元素的质量分数先增大后不变，故D 选项图像错误。
故选C。
28．（2025·四川广元·中考真题）下列图像能正确反映对应过程中相关量变化趋势的是
A．碳在密闭容器(容积不变，充满空气)中燃烧
B．C与CuO在高温条件下反应
C．等质量、等浓度的稀盐酸分别与足量的Mg、Fe反应
D．向一定量的稀硫酸中滴加溶液
【答案】B
【解析】A、碳在密闭容器（容积不变，充满空气）中燃烧，消耗氧气生成二氧化碳等气体，开始时燃烧放热，温度升高，压强增大；反应结束后温度降低，压强减小，根据、，反应后气体增多，恢复室温后压强应大于起始压强，图像不能反映，A 错误；
B、C与CuO在高温条件下反应生成铜和二氧化碳，即，反应后固体质量会因生成二氧化碳气体而减小，但剩余固体一定含有Cu，质量不会减小到 0，图像能反映，B 正确；
C、等质量、等浓度的稀盐酸分别与足量的Mg、Fe反应，根据、，生成氢气质量由酸决定，酸完全反应，最终生成氢气质量相等，图像不能反映，C 错误；
D、稀硫酸显酸性，pH＜7，向一定量的稀硫酸中滴加BaCl2溶液，发生反应，盐酸也显酸性，反应后pH不会等于 7，图像不能反映，D 错误。
故选B。
29．（2025·四川遂宁·中考真题）图像能直观表达各种变化关系，加深对知识的理解。下列图象与对应的叙述相符的是
A．等质量的Mg和O2在密闭容器中充分反应
B．向等质量的Zn、Fe中分别加入足量的等溶质质量分数的稀硫酸
C．加热一定质量的高锰酸钾固体
D．硝酸铵溶于水时溶液的温度变化
【答案】A
【解析】A、根据可知，镁和氧气完全反应时，消耗镁和氧气的质量比为48:32，则等质量的Mg和O2在密闭容器中充分反应，氧气会剩余，故A正确；
B、锌的活动性比铁强，反应速率快，反应完全所用时间短，由方程式、可知，每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气，则向等质量的Zn、Fe中分别加入足量的等溶质质量分数的稀硫酸，反应完全后，铁生成的氢气质量多，故B错误；
C、高锰酸钾在加热的条件下生成锰酸钾（固体）、二氧化锰（固体）和氧气，则剩余固体的质量不能等于零，故C错误；
D、硝酸铵溶于水吸热，会使溶液的温度降低，一段时间后恢复至室温，故D错误。
故选A。
30．（2025·四川达州·中考真题）下列四个图像对应的变化关系，错误的是
A．在充满空气的密闭容器中加热一定量的铜粉
B．向稀硫酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液
C．分别用等质量、等溶质质量分数的过氧化氢溶液制取氧气
D．向等质量的镁粉和锌粉中逐滴加入等溶质质量分数的稀硫酸
【答案】C
【解析】A、在充满空气的密闭容器中加热铜粉，铜与氧气反应生成氧化铜。反应开始时，由于反应放热，容器内气体受热膨胀，压强增大；随着反应进行，氧气被消耗，温度恢复至室温后，压强减小，最终压强小于初始压强，图像符合该变化，A 正确；
B、向稀硫酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液，钡离子与硫酸根离子会立即结合生成硫酸钡沉淀，沉淀应从原点开始产生，待完全反应后保持不变，B 正确；
C、用等质量、等溶质质量分数的过氧化氢溶液制取氧气，催化剂只能改变化学反应速率，不影响生成氧气的质量。有催化剂时反应速率快，先达到产生氧气的最大值，无催化剂时反应速率慢，但最终产生氧气质量相等，图像不符合，C 错误；
D、向等质量的镁粉和锌粉中逐滴加入等溶质质量分数的稀硫酸，发生反应、，开始时硫酸少量，金属过量，产生氢气质量由硫酸决定，二者产生氢气质量相同；硫酸足量时，根据化学方程式，每24份质量的镁能反应生成2份质量的氢气，每65份质量的锌能反应生成2份质量的氢气，等质量的镁和锌完全反应，镁产生氢气多，图像符合，D 正确。
故选C。
31．（2024·山东临沂·中考真题）下列四个图像中不能正确反映对应变化关系的是（ ）
A．电解水
B．向一定量二氧化锰中加入过氧化氢溶液
C．向一定量硝酸镁和硝酸银的混合溶液中加入锌粉
D．向一定量硫酸铜溶液中滴加氢氧化钠溶液
【答案】C
【解析】A、水在通电的条件下生成氢气和氧气，根据“正氧负氢、氢二氧一”可知，电解水时正极产生氧气，负极产生氢气，产生氢气和氧气的体积比是2：1，故A项正确；
B、二氧化锰在过氧化氢分解的过程中，充当的是催化剂，其质量在反应前后不会改变，故B项正确；
C、金属活动性：镁>锌>银，向一定量硝酸镁和硝酸银的混合溶液中加入锌粉，锌与硝酸镁不反应，锌与硝酸银反应生成硝酸锌和银，由反应时的质量比可知，每65份质量的锌可置换出216份质量的银，溶液的质量会逐渐减少，至完全反应不再发生改变，故C项不正确；
D、氢氧化钠与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始加入氢氧化钠就有沉淀生成，等硫酸铜完全反应后，沉淀的质量不再发生变化，故D项正确。
故选：C。
32．（2024·重庆·中考真题）下列图像与实验过程对应关系正确的个数为（ ）
①浓盐酸加水稀释
②锌和稀硫酸反应生成氢气
③将足量汞放在充满空气的密闭容器中持续加热
④向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸
A．0个B．1个C．2个D．3个
【答案】B
【解析】①浓盐酸加水稀释，浓盐酸的酸性减弱，pH逐渐增大，并会逐渐的接近7，但是不会等于或小大于7，故图像错误；
②锌与稀硫酸反应生成氢气，氢气的质量会不断增加，反应停止后，氢气的质量不再增加，故图像错误；
③将足量汞放在充满空气的密闭容器中持续加热，汞加热消耗氧气生成氧化汞，则容器中的氧气减少，而其它含有氧元素的气体没有减少，氧元素的质量最后不为0，故图像错误；
④向一定量的氢氧化钾和氧化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有不溶于酸的沉淀硫酸钡生成，最后质量不变，故图像正确。
故选B。
34．（2023·山东泰安·中考真题）下列图像能正确反映对应实验操作的是（ ）
A．等量和固体分别溶于室温下等量水中
B．一定质量的碳酸氢钠固体受热分解
C．用一定量的双氧水制取氧气
D．向一定量的硫酸铜溶液中放入铁钉
【答案】D
【解析】A、氢氧化钠溶于水溶液温度升高，氯化钠溶于水温度无明显变化，A选项错误；
B、一定质量碳酸氢钠固体受热分解生成碳酸钠、二氧化碳和水，固体质量应先减少后保持不变，但因为有固体碳酸钠存在，不会为0，B选项错误；
C、催化剂只能改变反应速率，不能改变生成物的量，所以最后生成氧气的质量应相同，C选项错误；
D、铁和硫酸铜反应生成硫酸亚铁和铜，反应一份硫酸铜则会生成一份硫酸亚铁，而硫酸铜与硫酸亚铁的分子质量比为160：152，随着反应的发生溶液质量逐渐减小，完全反应后溶液质量不变，D选项正确。
故选：D。
35．（2023·内蒙古通辽·中考真题）学会识图能发展化学思维。下列图像不能正确反映对应变化关系的是（ ）
A．向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体
B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C．向一定质量的氢氧化钠溶液中逐滴加入稀盐酸
D．向过氧化氢的水溶液中加入二氧化锰制氧气
【答案】A
【解析】A、氢氧化钠溶解放热，溶液温度升高，硝酸铵溶解吸热，溶液温度降低，该选项不正确；
B、由于、，则刚开始时，等量的铁和锌与足量的硫酸反应时，铁产生氢气较多，但当金属过量时，锌和铁消耗的硫酸质量相同，则产生氢气质量相同，该选项正确；
C、氢氧化钠溶液显碱性，溶液pH>7，而氢氧化钠和盐酸反应生成氯化钠和水，则溶液pH减小，且盐酸pH
