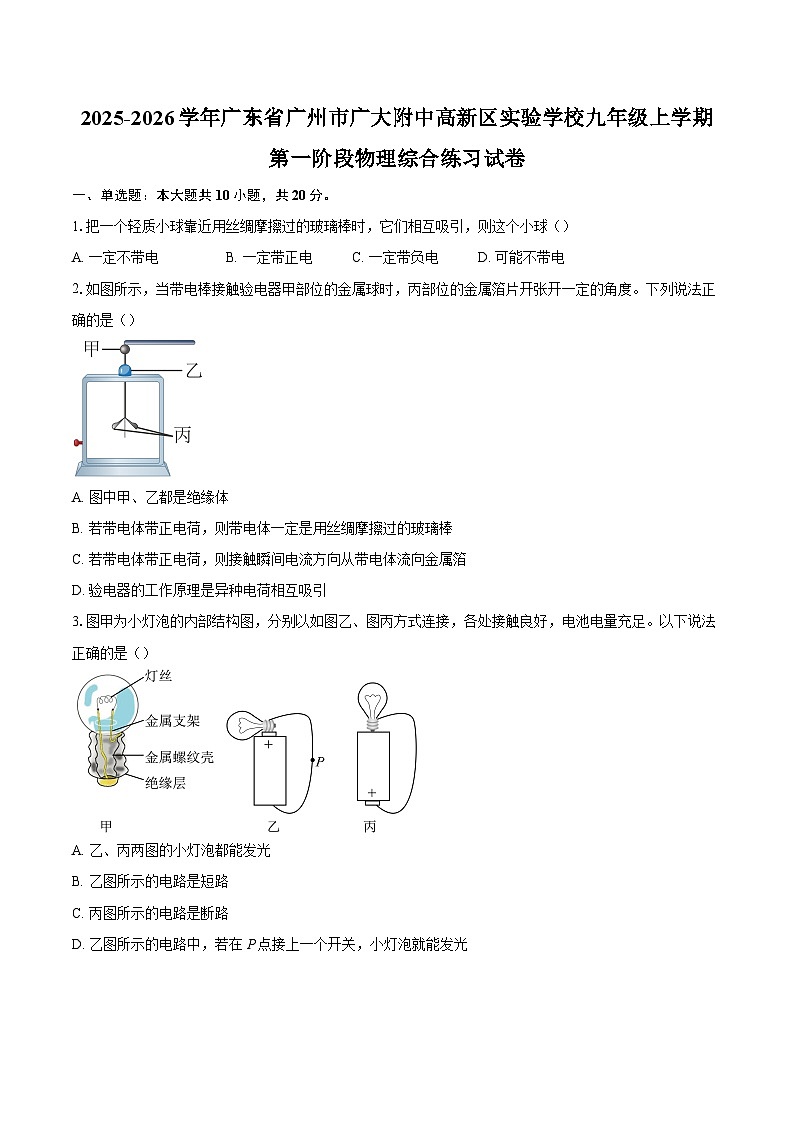

2025-2026学年广东省广州市广大附中高新区实验学校九年级上学期第一阶段物理综合练习试卷-自定义类型

这是一份2025-2026学年广东省广州市广大附中高新区实验学校九年级上学期第一阶段物理综合练习试卷-自定义类型，共10页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.把一个轻质小球靠近用丝绸摩擦过的玻璃棒时，它们相互吸引，则这个小球（）
A. 一定不带电B. 一定带正电C. 一定带负电D. 可能不带电
2.如图所示，当带电棒接触验电器甲部位的金属球时，丙部位的金属箔片开张开一定的角度。下列说法正确的是（）
A. 图中甲、乙都是绝缘体
B. 若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒
C. 若带电体带正电荷，则接触瞬间电流方向从带电体流向金属箔
D. 验电器的工作原理是异种电荷相互吸引
3.图甲为小灯泡的内部结构图，分别以如图乙、图丙方式连接，各处接触良好，电池电量充足。以下说法正确的是（）
A. 乙、丙两图的小灯泡都能发光
B. 乙图所示的电路是短路
C. 丙图所示的电路是断路
D. 乙图所示的电路中，若在P点接上一个开关，小灯泡就能发光

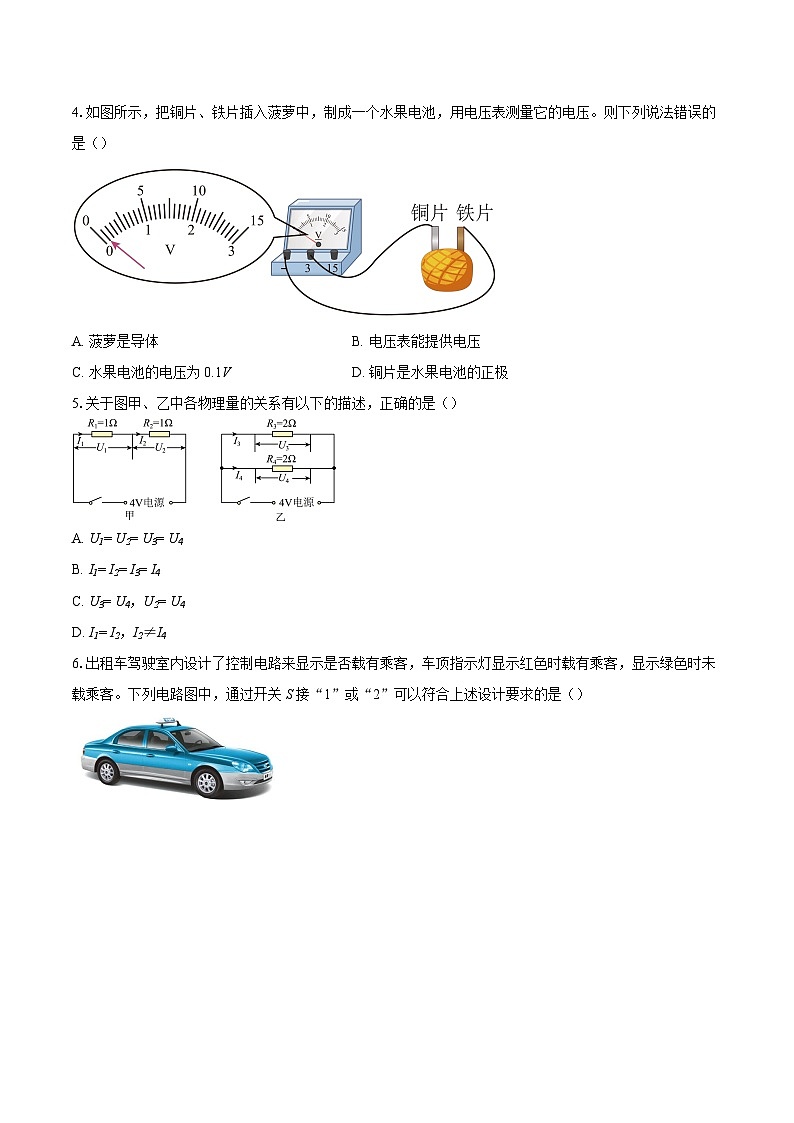

4.如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则下列说法错误的是（）
A. 菠萝是导体B. 电压表能提供电压
C. 水果电池的电压为0.1VD. 铜片是水果电池的正极
5.关于图甲、乙中各物理量的关系有以下的描述，正确的是（）
A. U1= U2= U3= U4
B. I1= I2= I3= I4
C. U3= U4，U2= U4
D. I1= I2，I2≠I4

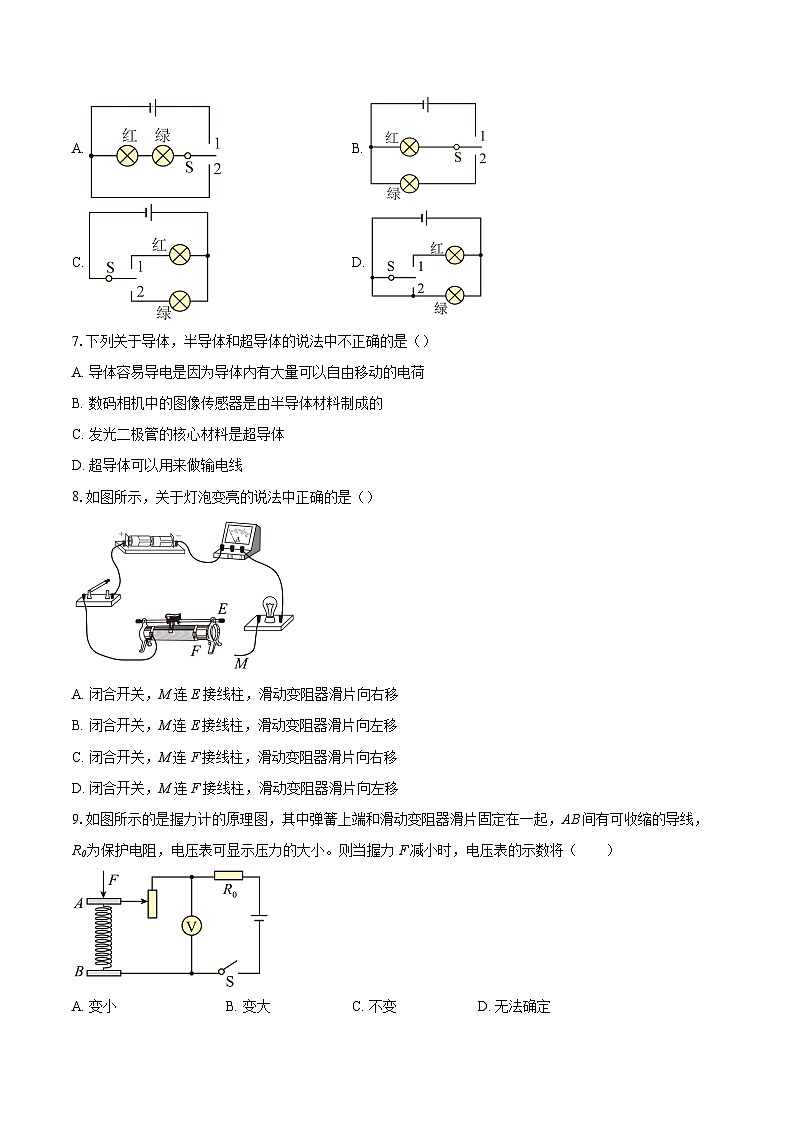

6.出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是（）
A. B.
C. D.
7.下列关于导体，半导体和超导体的说法中不正确的是（）
A. 导体容易导电是因为导体内有大量可以自由移动的电荷
B. 数码相机中的图像传感器是由半导体材料制成的
C. 发光二极管的核心材料是超导体
D. 超导体可以用来做输电线
8.如图所示，关于灯泡变亮的说法中正确的是（）
A. 闭合开关，M连E接线柱，滑动变阻器滑片向右移
B. 闭合开关，M连E接线柱，滑动变阻器滑片向左移
C. 闭合开关，M连F接线柱，滑动变阻器滑片向右移
D. 闭合开关，M连F接线柱，滑动变阻器滑片向左移
9.如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F减小时，电压表的示数将（ ）
A. 变小B. 变大C. 不变D. 无法确定
10.小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I﹣U关系图象如图乙所示，下列说法中正确的是（ ）
A. 图乙中曲线A表示电阻R的I﹣ U关系图象B. 当电源电压为4V时，电流表示数为0.5A
C. 当电源电压为4V时，小灯泡的电流为0.4AD. 当电流表示数为0.25A时，电源电压为2V
二、填空题：本大题共5小题，共10分。
11.班上组织欢度中秋活动，购买了一串节日小彩灯，由100个相同型号的灯泡组成，其中标注：每个小灯泡能承载的最大电压为3V。若将这串小彩灯接在220V的家庭电路中可以正常工作，则这些灯泡是 联，此时每个灯泡两端的电压是 V，若第一只灯泡的电流是100mA，则第十只灯泡的电流是 A。小红发现这串彩灯中有一个灯不亮了，但是其余的灯都亮，则不亮的灯发生的故障是 （选填“短路”或“断路”）。
12.某同学家有一台工作电流为700毫安的电冰箱，一台彩色电视机的工作电流为380毫安，一个热水器工作时的电流为2.5安，当这三个用电器同时工作时，电路中的电流强度是 A．
13.如图甲所示，电阻箱的示数为 Ω；如图乙所示是旋转式变阻器的结构图，它通过改变接入电路中电阻片的 （选填“粗细”、“长度”或“材料”）改变电阻，从而改变电路中的电流。A、B、C为它的三个接线柱，P为旋转触针。若将它放入电路中调节灯泡的亮度，逆时针旋转能使灯泡的亮度变大，则应将 （选填“A、B”、“B、C”或“A、C”）接线柱连入电路中。
14.上图是家用燃气报警器的简化原理图。电源电压保持不变，为定值电阻，气敏电阻的阻值随燃气浓度的增大而减小，当有燃气泄漏时，电压表示数 （选填“增大”或“减小”）；若电压表示数变化到某一数值时报警器开始报警，则要使报警器在燃气浓度更低的情况下报警，应选用 （选填“更大”或“更小”）阻值的电阻。
15.阻值为的两个电阻，串联在电路中，则这两电阻两端的电压之比 ，通过它们的电流之比 ；并联时，两电阻两端的电压之比 ，通过它们的电流之比 。
三、实验探究题：本大题共2小题，共12分。
16.在“用电流表测电流”的实验中。
(1)小明拿到电流表时发现指针指到“0”刻度线的左边，这时他需要对电流表进行 ；
(2)连接电路时，开关应处于 状态，在不能事先估计电流大小的情况下，应选择电流表的负接线柱和 （选填“0.6A”或“3A”）接线柱，再迅速闭合和断开开关进行 ，以正确选择电流表的测量范围。
(3)小明连接完电路闭合开关后，发现电流表指针又指到“0”刻度线的左边，这是因为 。为了正确测出电流大小，这时小明应该怎么操作？ 。
(4)小丽同学连接的电路如图甲所示，电流表测的是灯 的电流。闭合开关后，电流表示数如图乙所示，则通过该灯的电流是 A。
(5)请在图丙中画出与图甲相对应的电路图 。
(6)另一位同学也连接了电路，但是闭合开关S后，他发现两灯都发光，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的操作方法 。
17.小明所在的实验小组利用如图甲所示的电路测量小灯泡的电阻，其中电源电压为3V且恒定不变，小灯泡的额定电压为2.5V。
(1)该实验的原理是 ；
(2)请用笔画线代替导线，将电路连接完整（要求：导线不能交叉） ；
(3)检查无误后，闭合开关，发现电流表无示数，小灯泡不亮，电压表示数接近电源电压，造成这一故障的原因可能是小灯泡 （选填“断路”或“短路”）；
(4)问题解决后闭合开关，移动滑片至某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为 V；为了测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向 （选填“左”或“右”）移动。当电压表的示数为2.5V时，小灯泡正常发光，此时电流表示数如图丙所示，为 A，计算出此时小灯泡的阻值为 Ω（计算结果保留一位小数）；
(5)多次调节滑动变阻器的滑片，记录的实验数据如表所示。对比小灯泡在不同亮度下的电阻，你的发现是 ；
(6)小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由： 。
四、计算题：本大题共1小题，共8分。
18.为了防止酒驾事故的出现，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω，使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V。
（1）电压表的示数为6V时，电流表的示数为多少？
（2）此时R1两端的电压是多少？
（3）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
1.【答案】D
2.【答案】C
3.【答案】B
4.【答案】B
5.【答案】B
6.【答案】C
7.【答案】C
8.【答案】B
9.【答案】A
10.【答案】D
11.【答案】串
2.2
0.1
短路

12.【答案】3.58A
13.【答案】1615
长度
B、C

14.【答案】减小
更大

15.【答案】2:3
1:1
1:1
3:2

16.【答案】调零
断开
3A
试触
电流表正负接线柱接反了
断开开关，把电流表正负接线柱正确接入电路
L2
0.34
​​​​​​​
取下任意一个灯泡，若另一个灯泡仍能发光，则是并联的，若另一个灯泡不能发光，则是串联的

17.【答案】​​​​​​​
​​​​​​​
断路
1.9
右
0.28
8.9
小灯泡的电阻不同
不可行，因为小灯泡的电阻随温度的变化而变化

18.【答案】（1）0.1A；（2）2V；（3）20Ω
【详解】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流
（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，因为串联电路中各处的电流相等，故根据欧姆定律可得，电流表的示数
（2）因为串联电路中总电压等于各分电压之和，所以此时R1两端的电压
U1=U－U2=8V－6V=2V
（3）由欧姆定律知道滑动变阻器R1的电阻值
答：（1）电流表的示数为0.1A；
（2）此时R1两端的电压是2V；
（3）动变阻器R1的电阻值为20Ω。
实验次数
1
2
3
4
5
发光情况
不亮
微光
暗
明亮
耀眼
电压U/V
0.5
0.9
1.5
2.5
2.8
电流I/A
0.16
0.20
0.22
0.30
电阻R/Ω
