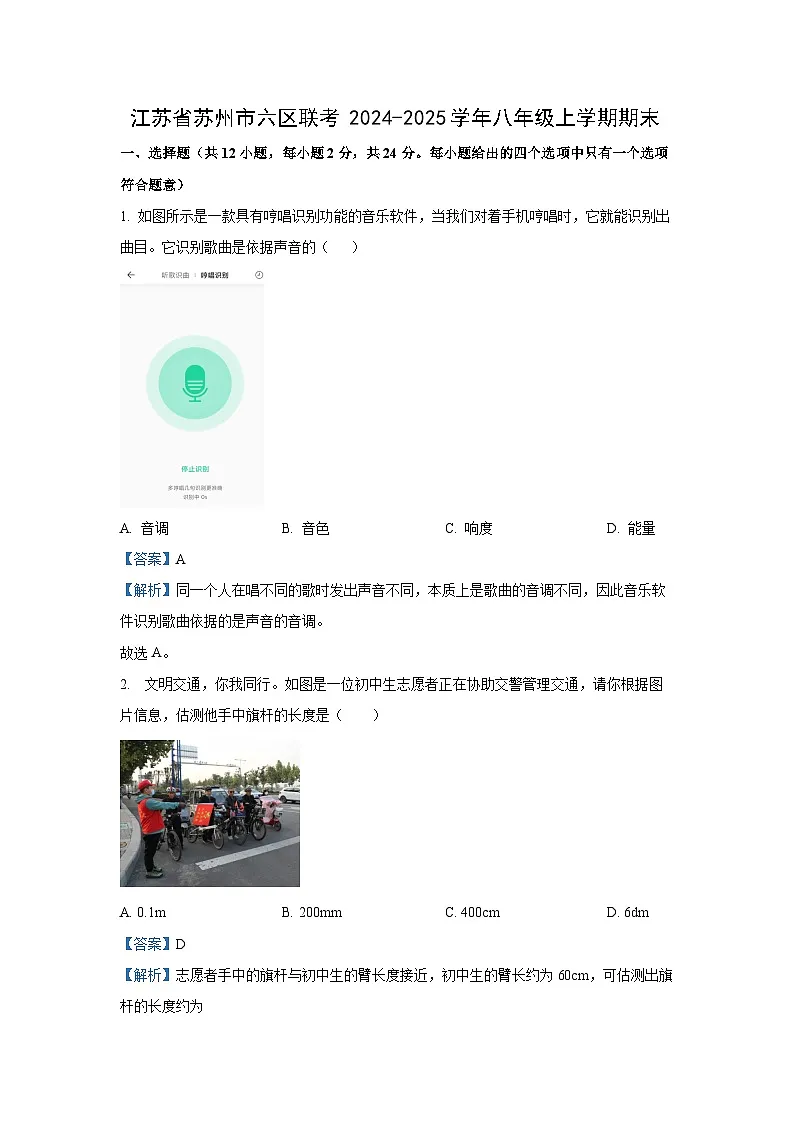

江苏省苏州市六区联考2024-2025学年八年级上学期期末考试物理试卷（解析版）

这是一份江苏省苏州市六区联考2024-2025学年八年级上学期期末考试物理试卷（解析版），共23页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
1. 如图所示是一款具有哼唱识别功能的音乐软件，当我们对着手机哼唱时，它就能识别出曲目。它识别歌曲是依据声音的（ ）
A. 音调B. 音色C. 响度D. 能量
【答案】A
【解析】同一个人在唱不同的歌时发出声音不同，本质上是歌曲的音调不同，因此音乐软件识别歌曲依据的是声音的音调。
故选A。
2. 文明交通，你我同行。如图是一位初中生志愿者正在协助交警管理交通，请你根据图片信息，估测他手中旗杆的长度是（ ）
A. 0.1m B. 200mm C. 400cm D. 6dm
【答案】D
【解析】志愿者手中的旗杆与初中生的臂长度接近，初中生的臂长约为60cm，可估测出旗杆的长度约为
60cm=0.6m=6dm=600mm
故ABC不符合题意，D符合题意。
故选D。
3. 在城市高架道路或高速公路两侧设有用特殊材料制成的板墙，可有效减弱噪声，如图所示。它减弱噪声的途径是（ ）
A. 声源处B. 声音接收处C. 声音传播途中D. 以声消声
【答案】C
【解析】道路两侧设两侧设有特殊材料制成的板墙，其作用相当于一个隔音板，使噪声的传播过程中减弱噪声，因此是在传播途中控制噪声。故 C 正确，ABD 错误。
故选 C。
4. 2024年10月30日，搭载神舟十九号载人飞船的火箭在酒泉卫星发射中心成功发射，如图所示。当火箭离开发射塔升空时，下列说法正确的是（ ）
A. 以地面为参照物，发射塔是运动的B. 以飞船为参照物，火箭是静止的
C. 以飞船为参照物，发射塔是静止的D. 以火箭为参照物，地面是静止的
【答案】B
【解析】A．以地面为参照物，发射塔的位置没有发生变化，发射塔是静止的，故A错误；
B．以飞船为参照物，火箭的位置没有发生变化，火箭是静止的，故B正确；
C．以飞船为参照物，发射塔的位置发生变化，发射塔是运动的，故C错误；
D．以火箭为参照物，地面的位置发生变化，地面是运动的，故D错误。故选B。
5. 过冷水是指温度达到或低于凝固点时却没有结冰的水。冻雨就是一种过冷水，当它落到温度为0℃以下的物体上时，立刻冻结成外表光滑而透明的冰层，称为雨凇。雨凇的形成是（ ）
A. 液化现象B. 汽化现象C. 凝固现象D. 凝华现象
【答案】C
【解析】过冷水滴落到温度为0℃以下的物体上时，立刻冻结成外表光滑而透明的冰层，称为雨凇，所以雨凇的形成是由液态变为固态，是凝固现象，该现象发生时要放热，故ABD不符合题意，C符合题意。故选C。
6. 如图是横跨在苏州护城河上的吴门桥，它是江苏省最大的一座单孔石桥。以下说法正确的是（ ）
A. 桥在水中的倒影是虚像
B. 河水上涨，桥顶与其像的距离变大
C. 桥在水中的倒影是光的折射形成的
D. 河水上涨，桥顶与其像的距离不变
【答案】A
【解析】AC．桥在水中的倒影是光的反射形成的等大的虚像，故A正确，C错误；
BD．河水上涨后，桥顶到水面的距离减小，即物距减小，则根据平面镜成像特点可知，像距减小，即像到水面的距离减小，则桥顶到像的距离变小，故BD错误。故选A。
7. 小明利用生活中常见的器材制作了如图甲所示的液体温度计和如图乙所示的气体温度计，两支温度计的瓶塞密封不漏气，下列说法正确的是（ ）
A. 外界气温升高，它们的液柱均升高
B. 减小管子的内径，可提高它们的精确度
C. 增加管子的长度，可提高它们的精确度
D. 均可以测量我国东北地区冬天的最低气温
【答案】B
【解析】A．外界气温升高，甲中液体温度升高，热胀冷缩，甲中液柱上升；乙中空气热胀冷缩，液柱下降，故A错误；
B．减小管子的内径，在相同体积的气体和液体热胀冷缩情况下，热胀冷缩很明显，该温度计测量更精确，故B正确；
C．增加管子的长度，在相同体积的气体和液体热胀冷缩情况下，热胀冷缩的变化量不发生变化，所以增加管子的长度，不能提高精确度，故C错误；
D．我国东北地区冬天的最低气温在零下，红墨水会结冰，所以不能测量我国东北地区冬天的最低气温，故D错误。
故选B。
8. 课堂上，物理老师扣动如图所示的“闪电枪”的扳机，放电针释放的闪电击穿空气产生巨大的爆鸣声。关于此现象，下列说法正确的是（ ）

A. 巨大的爆鸣声是超声波
B. 爆鸣声是空气振动产生的
C. 爆鸣声向远处传播的过程中，速度逐渐变小
D. 同学几乎同时看见闪电和听到声音，说明光和声音在空气中的传播速度相同
【答案】B
【解析】A．超声波是人耳无法听到的，所以巨大的爆鸣声不可能是超声波，故A错误；
B．声音是由物体振动产生的，由题意可知，放电针释放的闪电击穿空气使空气剧烈振动，从而发出巨大的爆鸣声，故B正确；
C．声速与介质的种类和温度有关，在相同的均匀介质中，温度不变时，声音的传播速度是不变的，故C错误；
D．光在空气中的传播速度远大于声音在空气中的传播速度，故D错误。
故选B。
9. 如图所示，一束光射入带有三角形空气泡的方形玻璃砖，下列光路图可能正确的是（ ）
A. B.
C. D.
【答案】D
【解析】光从玻璃斜射入空气泡中时，折射角大于入射角，光从空气中斜射入玻璃中时，折射角小于入射角，光从空气中垂直射入玻璃中时，传播方向不变，因此在进入三角形空气泡时，光线会远离法线方向；而从空气泡再进入玻璃时，又会偏向法线的方向，最后从玻璃中斜射入空气中时，折射光线远离法线。故ABC错误，D正确。
故选D。
10. 小明用如图所示的玻璃圆柱体观察物理书上的“”字，其中不可能看到的像是（ ）
A. B.
C. D.
【答案】D
【解析】A．选项图为等大的像，当玻璃圆柱体通过底面观察时，可以看到。故A不符合题意；
B．选项图为上下不变，左右变宽的像，当玻璃圆柱体竖放观察时，可以看到。故B不符合题意；
C．选项图为上下变长，左右不变的像，当玻璃圆柱体横放观察时，可以看到。故C不符合题意；
D．选项图为上下变长、左右变宽，无论如何放置玻璃圆柱体都不能看到该像。故D符合题意。
故选D。
11. 某放大镜由A、B两个凸透镜组成，如图甲所示。A的直径为D，B的直径为d，将它正对太阳光，把一张白纸放在它的下方，在白纸上得到了如图乙所示的两个直径均为d的圆斑。下列说法正确的是（ ）
A. 两个透镜的焦距可能相等
B. 透镜A的焦距一定大于透镜B
C. 放大镜远离白纸时，两个光斑一定同时变大
D. 用该放大镜观察同一物体，透镜B所成的像一定比A小
【答案】B
【解析】AB．由光学元件正对阳光可知太阳光平行于凸透镜主光轴，由白纸上的圆斑知，阳光透过凸透镜到达圆斑，根据平行于主光轴的光线经过凸透镜后必过焦点作图，根据图，故完整光路如图所示：
由图可知透镜A的焦点有两种可能，一种在白纸和透镜之间，一种在白纸的右侧，无论哪一种其焦距都比透镜B的焦距大，圆斑的直径d和透镜B的直径d相等。根据相关数学知识可得，B的焦距fB为透镜与白纸间距离的。对于透镜A， 如果焦点在透镜与白纸之间，由于A的直径D大于d， 则 fA 大于透镜与白纸间距离的。如果焦点在白纸外，则 fA 比透镜与白纸间距离还要大，所以 fA一定大于 fB，故B正确，A错误；
C．由图可知，凸透镜A有两种可能，当A的焦点在透镜和白纸之间时，白纸向右移动时光斑变大，当A的焦点在白纸右侧时，白纸向右移动时光斑先变小后变大；而凸透镜B只有一种情况，光斑一直变大，所以放大镜远离白纸时，两个光斑可能同时变大，故C错误；
D．物距不变，透镜A的焦距比透镜B焦距大；凸透镜成实像时，焦距大的像就大，即透镜B成像比透镜A小；凸透镜成虚像时，焦距大的像就小，即物距在透镜和B的焦点之间时，透镜B成像比透镜A的大，故D错误。
故选B。
12. 2024年11月18日，有消息称中央空管委将在苏州等六个城市开展eVTOL（电动起降飞行器）试点，初步形成“半小时空中通勤圈”。图甲所示的飞行器，在某次任务中从A地飞到相距80km的B地，其路程s与时间t、速度v与时间t的关系如图乙所示（MN间图像未画出），则下列说法正确的是（ ）
①s-t图像中段应为直线
②第4min-26min，飞行器做加速直线运动
③Q点对应的值为75
④飞行器0-4min的平均速度比26-30min的平均速度大
A. ①③B. ②④C. ①③④D. ①②③
【答案】C
【解析】①②．从图乙的v-t 图看从第4min-26min时间内，飞行器速度保持不变做匀速直线运动，在s-t图中应为一条倾斜直线，则s-t图像中段应为直线。故①正确，②错误；
③．根据v-t 图第4min-26min飞行器飞行的距离为
飞行器前4min飞行了9km，故Q点对应的值即路程为
故③正确；
④．飞行器0-4min和26-30min的飞行过程中，飞行时间相同，但0-4min飞行距离为9km，而26-30min的飞行距离为
根据物体运动快慢比较方法，相同时间比路程，路程越大，运动的越快，所以0-4min平均速度大于26-30min平均速度。故④正确。综上所述①③④正确，②错误。
故选C。
二、填空题（本题10小题，每空1分，共26分）
13. 苏州评弹是苏州的“文化三绝”之一，被纳入“第一批国家级非物质文化遗产”名录，伴奏乐器主要是琵琶与三弦，如图所示。弹奏乐器时，琴弦________发声，观众可根据________辨别它们的声音。
【答案】 振动 音色
【解析】[1]声音是由物体的振动产生的。拨动三弦时，琴弦振动产生声音。
[2]每个发声体发出的声音的音色是不同的，两种乐器相互配合，奏出优美的乐曲，通过音色可以辨别它们的声音。
14. 从冰箱冷冻室取出的杨梅，一会儿表面就出现了一层白霜，它是空气中的_______遇到冰冷的杨梅________形成的，该过程需要________热量。
【答案】 水蒸气 凝华 放出
【解析】[1][2][3]刚取出的杨梅温度很低，空气中的水蒸气遇到冷的杨梅直接变为固态小冰晶，该过程的物态变化为凝华，凝华过程会放出热量。
15. 如图所示的“钱范”是古代铸造钱币的模具，由正、背两块组成。铸币时，合上正、背两块，灌入其中的液态金属________（填物态变化名称）后即可得到金属钱币。各金属熔点见表，若想复刻铸造纯铜钱币，应选________（铝/铁）制作“钱范”模具。
【答案】 凝固 铁
【解析】[1]将液态金属灌入模具内，待液态金属凝固后取出，即可得金属钱币。
[2]若要复刻铸造纯铜钱币，模具熔点必须高于铜的熔点，从表中数据可知，铁的熔点较高，因此必须选择熔点较高的铁材料制作“钱范”。
16. 如图是小明复习物态变化时所整理的思维导图。其中甲、乙对应的内容分别是________、________。
【答案】 压缩体积 升华
【解析】[1]物质由气态变成液态叫液化；液化可以采用两种方法：降低温度和压缩体积，所以甲是压缩体积。
[2]物质由固态变成气态叫升华，需要吸热，故乙是升华。
17. “强行透视法”是一种富有创意的拍摄技巧。拍摄时，让两个物体离镜头远近不同，再调整拍摄角度，使两物体的像在同一张照片中呈现出有趣的效果。如图是利用该技巧拍摄的“手拿大楼”照片，可以推断出拍摄该照片时，大楼比人的手离相机的镜头更___________；此时手到照相机镜头的距离___________镜头的2倍焦距。
【答案】 远 大于
【解析】[1][2]根据凸透镜成像规律，当物距大于 2 倍焦距时，成倒立、缩小的实像，且物距越大，像越小。在 “手拿大楼” 照片中，大楼的像比手的像小，说明大楼离相机镜头更远，而手到照相机镜头的距离大于镜头的 2 倍焦距。
18. 图甲中噪声监测仪所显示数字的单位是________；图乙是某小区内的限速标志牌，表示机动车的速度不得超过5_________；图丙中物体A的长度是________cm。

【答案】 dB km/h 3.00
【解析】[1]噪声的单位是分贝（dB），图甲中噪声监测仪所显示数字的单位是分贝（dB）。
[2]图乙中标有数字5的标志是汽车限速标志，它表示的含义是汽车的最大速度不能超过5km/h。
[3]丙图中，刻度尺的分度值为0.1cm，刻度尺读数时要估读到分度值的下一位，物质左端与0刻度线对齐，右端与3.00cm对齐，则物体A的长度为3.00cm。
19. 盛夏时节，学校举行升旗仪式，站在操场不同位置的同学都能够看到国旗迎风飘扬，是由于阳光照射到国旗上时发生了________；主持升旗仪式的同学利用扩音器讲话，改变了声音的_________；升旗仪式结束，学生进入开有冷空调的教室后眼镜片上________（会/不会）出现一层“雾”。
【答案】 漫反射 响度 不会
【解析】[1]由于阳光照射到国旗上时发生了漫反射，各个方向均有反射光线，因此站在操场不同位置的同学都能够看到国旗迎风飘扬。
[2]利用扩音器讲话改变了声音的强弱，声音特性中响度表示声音的强弱，因此利用扩音器讲话，改变了声音的响度。
[3]开有冷空调的教室屋内较凉爽，眼镜在盛夏的室外温度较高，因此不会发生液化现象，即不会在眼镜片上出现一层“雾”。
20. 在测量纸锥下落速度的活动中，小明用两个等大的圆纸片做成、两个锥角不等的纸锥，将它们拿到同一高度同时释放，此时应该按照________（甲/乙）图所示的位置释放；现有两种测量速度的方案可供选择：
（1）先选定一段时间，测量纸锥在这段时间内下落的距离；
（2）先选定一段距离，测量纸锥通过这段距离所用的时间。
你认为方案________比较合理。
【答案】（1）甲 （2）（2）
【解析】（1）为了比较纸锥下落的快慢，把两个纸锥拿到同一高度同时释放。图甲中两纸锥的下端高度相同，图乙中两纸锥的上端高度相同，故应选图甲的位置释放。
（2）方法二比较好，因为纸片下落在空中的距离不好测量，固定距离后通过测量时间就可以求速度。
21. 配速是指通过单位路程所需要的时间。小明1500m体能训练时配速随时间变化的关系如图所示，分析图像可知：小明在A点的速度________B点的速度，前120s通过的路程为________m，1000m内的平均配速是_______s/m。
【答案】 > 625 0.2
【解析】[1]根据题意知道，配速是指通过单位路程所需要的时间，由图像知道，小明在A点的配速是0.16s/m，即一米的路程用时0.16秒， B点的配速是0.32s/m，即一米的路程用时0.32秒。由此可知，小明在A点的速度大于B点的速度。
[2]由图像知道，前80s的配速是0.16s/m，即速度是
80-160s内的配速是0.32s/m，即速度是
前80s通过的路程为
80-120s通过的路程为
前120s通过的路程为
[3]根据题意知道，80-160s内通过的路程
通过1000m所用的时间
故1000m内的平均配速是
22. 阅读材料，回答问题。
气垫效应
研究发现当液体滴落在远高于自身沸点的高温物体表面时，一部分液体会迅速沸腾，不断产生气体，在液体和高温物体表面之间形成一个“气垫”，使它们之间不直接接触，这种现象叫做气垫效应，如图所示。
由于气体具有良好的隔热性能，它能很快抑制住液体的沸腾。液滴悬浮在“气垫”上时，“气垫”中的气体从四周无规则逸出，使液滴在高温物体表面四处滑动。
（1）“气垫”是液体_________形成的，该过程需要_________热量；
（2）液滴悬浮时不能沸腾的原因是________；
（3）用普通铁锅不放油煎鸡蛋，若要鸡蛋不粘锅，合理的做法是_________。
【答案】（1） 汽化 吸收 （2）不能持续吸热
（3）先将锅加热到高温，再放入鸡蛋
【解析】（1）[1][2]根据资料，当液体滴落在远高于自身沸点的高温物体表面时，一部分液体会迅速沸腾即汽化，形成“气垫”，该过程需要吸收热量。
（2）液滴悬浮时不能沸腾的原因是，水滴接高温物体后，迅速汽化形成气体，由于气体具有良好的隔热性能，使得水滴不能持续吸热，能很快抑制住液体的沸腾。
（3）用普通铁锅不放油煎鸡蛋，若要鸡蛋不粘锅，合理的做法是将铁锅加热到远高于水的沸点的温度，再把鸡蛋打入锅中。因为此时鸡蛋中的水分会因高温迅速沸腾产生气垫效应，使鸡蛋与铁锅表面不直接接触，从而达到不粘锅的效果。
三、解答题（本题共8小题，共50分。解答第24题时应有解题过程）
23. 按照题目要求作图。
（1）如图，画出在平面镜中所成的像；
（2）如图，画出对应的入射光线和折射光线；
（3）如图，在虚线框内画出能矫正该视力缺陷的透镜；
（4）如图，根据给出的入射光线画出反射光线，并标出反射角的大小。
【答案】（1） （2）
（3） （4）
【解析】（1）平面镜成像所成像为虚像，且物与像成轴对称图形，分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：
（2）延长线经过焦点的光线，过凹透镜后会平行射出，经过光心的传播路径不改变，图如下所示：
（3）图中有视力缺陷的图为远视眼，故用凸透镜进行矫正，如图所示：
（4）根据光的反射定律，入射角为
90°-30°=60°
反射角等于入射角，为60°，先过入射点画出法线，然后根据反射角大小画出反射光线。如图所示：
24. 一列长为400m的高速列车匀速全部通过一座全长为6km的铁路桥，所用时间为100s，求：
（1）该高速列车运行时的速度；
（2）高速列车全部在桥上时的运行时间。
【答案】（1）64m/s
（2）87.5s
【解析】（1）由题意可知，列车运行的速度为
（2）列车全部在桥上时，以车头为研究对象，则可知其通过的路程为
s1=s-l=6000m-400m=5600m
则列车全部在桥上时的运行时间为
25. 如图甲所示，小明用一端带有小孔的纸筒作为外筒，另一个直径略小的纸筒作为内筒，把内筒沿箭头方向装入外筒观察“F”光源。
（1）为了更清楚地观察像，应在内筒的___________（A/B）端蒙上半透明薄膜作为光屏；
（2）薄膜上形成倒立像的原理是___________；
（3）若仅将内筒向右移动，薄膜上像的大小___________；若将小孔挡住一半，像的大小___________，像的亮度___________；
（4）小华又在外筒上戳了一个孔，结果发现薄膜上出现了两个像，如图乙。若此时他将“F”光源向上移动，则这两个像___________（都向上/都向下/一个向上一个向下）移动。
【答案】（1）A （2）光的直线传播
（3） 变大 不变 变暗
（4）都向下
【解析】（1）小孔成像是光在同一均匀介质中沿直线传播的具体应用，半透明薄膜相当于光屏，为了成的像更清晰，便于观察，半透明薄膜应该放在内筒的A端。
（2）薄膜上形成倒立像的原理是光在同种均匀介质中沿直线传播，物体发出的光线通过小孔后，物体上的光通过小孔沿直线传播到光屏上形成倒立的像。
（3）①若仅将内筒向右移动，即像距增大，根据小孔成像的特点，像距增大时像变大，所以薄膜上像的变大。
②若将小孔挡住一半，像的大小不变，因为小孔成像中像的大小与孔的大小无关（孔足够小即可）。
③像的亮度变暗，因为将小孔挡住一半，通过的光线减少了。
（4）小华又在外筒上戳了一个孔，形成了两个小孔成像，这两个像的形成原理相同，都是倒立实像，所以若此时他将“F”光源向上移动，则这两个像都向下移动。
26. 探究“冰熔化和水吸热升温时”的特点，小明用水浴法对试管中的冰加热，如图甲所示。用温度计测量出不同时刻试管中冰和水的温度，绘制出温度随时间变化的图像，如图乙。
（1）实验中的测量工具除了温度计以外还需要___________；
（2）冰在bc段熔化，此过程中它的温度___________，说明它是___________（晶体/非晶体）；
（3）小明发现图乙中cd段不是直线，此过程中水吸热升温的特点是___________；
（4）t1到t2这段时间内，烧杯中的水正在沸腾，试管内的水___________沸腾；
（5）烧杯中的水沸腾时，小明将注射器内的冷水注入烧杯中，如图丙所示。发现烧杯中的水停止沸腾，则烧杯中水的沸点___________（升高/降低/不变）。
【答案】（1）秒表 （2） 不变 晶体
（3）温度越高，升温越慢 （4）没有
（5）不变
【解析】（1）实验中需要测量随时间变化，冰温度的变化情况，所以需要测量时间，故需要测量工具为秒表。
（2）[1][2]通过图像发现，冰块在熔化过程中虽然吸收热量，但温度保持不变，所以冰块是晶体。
（3）从图上看图乙中cd段，开始温度上升比较快，随着温度上升，温度越高，升温越慢。
（4）t1到t2这段时间内，试管内水的温度到达沸点，但试管内外温度相同，不会发生热传递；水沸腾的条件是温度达到沸点，继续吸热。试管内的水达到沸点后不能继续吸热，故试管内的水没有沸腾。
（5）水的沸点和气压有关，实验中气压未变，故沸点不变。没有沸腾的原因是烧杯后注入冷水后，热水的热量传递给冷水，导致温度降低，水的温度低于沸点，故不会沸腾。
27. 在“研究气泡运动速度”时，在长约120cm的有机玻璃管中注水，管内留一个小气泡后封住开口，将玻璃管右端抬高，使气泡处在右端；再把右端放到桌面上，观察气泡的运动情况，如图甲所示。
（1）实验时，应以气泡的___________作为参照点计时；
（2）测得气泡运动路程和时间数据如上表，请在图乙中画出它运动的s-t图像_______。分析图像可知，从0cm处到80cm处的过程中，它运动的路程和时间成___________，此过程中它近似做___________运动。
【答案】（1）顶端或末端
（2） 正比 匀速直线
【解析】（1）因为气泡是具有一定体积的，因此在进行实验时应以气泡的顶端或末端为参考点进行计时，这样才能使实验结果更准确。
（2）[1]根据表中的实验数据在坐标系内描出对应点，将各点相连即可作出s-t图像如下图所示：
[2][3]分析根据表中数据作出的s-t图像，可知其近似为一条过原点的直线，根据数学关系可知气泡运动的路程和时间成正比，所以可得气泡近似做匀速直线运动。
28. 在探究“平面镜成像的特点”实验中，装置如图甲所示。
（1）在实验中用茶色玻璃板作为平面镜，这样做可使所成的像比较明显，且便于___________；
（2）实验时，将点燃的蜡烛M放置在玻璃板前的A处，然后将未点燃的同样的蜡烛N放在玻璃板后，眼睛在蜡烛___________（M/N）一侧观察，移动N到B处时，它与M的像重合，说明像与物___________；
（3）实验中，将玻璃板竖直向上提起，则蜡烛M所成像的位置___________；
（4）若实验时玻璃板发生倾斜，蜡烛M的像___________（仍然/不再）与蜡烛M关于镜面对称；
（5）小明在表演“浇不灭的蜡烛”的魔术时，为了能够让同学看到“杯中燃烧的蜡烛没有被水浇灭”的效果，他应将图乙中的玻璃板绕着PQ向___________（左/右）转动；
（6）将光屏放到烛焰像的位置，发现接收不到像，说明看到的杯中烛焰是___________（虚/实）像。
【答案】（1）确定像的位置和像与物的大小关系
（2） M 大小相等
（3）不变 （4）仍然
（5）右 （6）虚
【解析】（1）使用茶色玻璃板可以透过玻璃板观察到所成的像以及与蜡烛M完全相同的蜡烛N，便于确定像的位置和像与物的大小关系。
（2）[1]平面镜成像属于光的反射，所以在寻找像的位置时，应当在物的一侧即蜡烛M所在的一侧进行观察。
[2]由题意可知，蜡烛N与蜡烛M完全相同，且它与M成的像能够重合，所以说明像与物大小相等。
（3）像与物关于镜面对称，实验过程中，如果把玻璃板竖直向上提起，因蜡烛A和对称面的位置不变，则蜡烛A的像位置不变。
（4）根据图中的实验现象和光的反射定律可知，像与物关于平面镜对称，所以玻璃板发生倾斜时，蜡烛M的像仍然与蜡烛M关于镜面对称。
（5）由图乙可知，水杯在AB连线的上方，为了是蜡烛M成的像能够出现在水杯中，根据像与物关于平面镜对称的规律可知，应当将图乙中的玻璃板绕着PQ向右转动。
（6）实像可以用光屏承接，而虚像不能被承接到，因此可知平面镜成像成的是虚像。
29. 在“探究光的反射定律”实验中，小明将平面镜放置在水平桌面上，如图甲所示。
（1）让一束光斜射到平面镜上，尝试用一块表面___________（光滑/粗糙）的白板去寻找入射光和反射光，发现白板只在与镜面成___________°角时才能同时呈现人射光和反射光。实验表明：___________；
（2）小明在图乙的基础上改变入射光的方向，将实验数据依次记录到上表中。由数据可知：入射光线PO在逐渐___________（靠近/远离）法线ON，且反射角与入射角大小___________；
（3）如图丙所示，小明玩“借镜打靶”游戏时，将一束光照射到平面镜上后，它的反射光会射到靶标上。为了能够一下击中靶心B点，他应该让激光笔对着___________照射；
（4）平面镜分为上表面反射和下表面反射两种类型，如图丁所示。丙图中使用的是上表面反射镜，反射光到达靶标上形成一个亮斑。若其他条件不变，仅将平面镜改为下表面反射镜，亮斑的位置将___________（上移/不变下移）。
【答案】（1） 粗糙 90 反射光线和入射光线在同一平面内
（2） 远离 相等
（3）靶心B的像 （4）下移
【解析】（1）[1]探究光的反射定律的实验中，用来显示光线传播路径的纸板，应该选择表面粗糙的硬纸板，使光线在纸板发生漫反射，便于观察。
[2][3]当白板与镜面垂直，即白板与镜面成90°角时，法线也在白纸板上，此时才能同时呈现入射光和反射光，说明入射光线、法线与反射光线在同一平面内。
（2）[1][2]由表格数据可知，入射角在逐渐增大，因此入射光线在逐渐远离法线，且每组反射角都等于入射角。
（3）靶心B发出的光经平面镜反射后，反射光线经过A点，则反射光线的反向延长线会经过靶心B的像。由光路可逆可知，激光笔对着B的像照射时，其反射光线将击中靶心B。
（4）当将平面镜改为下表面反射镜，光从空气中进入平面镜的上表面时会发生折射，折射角小于入射角；折射光线到达平面镜的下表面时发生反射，反射角等于入射角，反射光线又从玻璃中进入空气，发生折射，折射角大于入射角，折射光线沿直线传播，导致光斑下移，如图所示：
30. 根据下列学科实践活动，回答问题。
制作“智能”投影仪
小明用硬纸板制作一个长方体暗箱，配置合适的凸透镜制成一个简易投影仪，将播放视频的手机放到指定位置，白屏上便能观察到放大的视频画面。
[设计与制作]
（1）将凸透镜正对着太阳光，___________移动光屏，在光屏上找到最小、最亮的光斑，测量出它的焦距，如图甲所示；
（2）如图乙，制作时使凸透镜、手机和白屏三者中心在同一水平直线上，目的是___________；现有宽和高均为18cm，长度分别为10cm、20cm和40cm的三个纸盒，则他应选择长度为___________cm的纸盒做暗箱；
（3）为了使投影仪具有更好的观影效果，手机屏幕应该选图丙中的___________（A/B）的放置方式。
[优化与改进]
（4）小明给暗箱设计了一个抽屉，如图丁所示。这样设计的优点是：___________；
（5）若使白屏上的像变得更大，他的操作是___________；
（6）观影时小明发现白屏上的画面偏暗，于是在暗箱上开槽，如图戊所示，插入某种类型的透镜后，画面的亮度增强，但模糊不清，则这块透镜是___________透镜。为了得到清晰的像，他接下来应将白屏向___________移动。
【答案】（1）来回 （2） 使像成在白屏中央 40
（3）B （4）便于改变物距
（5）向右推动抽屉，同时将白屏远离凸透镜
（6） 凸 靠近凸透镜方向
【解析】（1）将凸透镜正对太阳光时，光屏上会形成一个光斑，通过来回移动光屏找到光斑最小、最亮的位置，对应的距离即为凸透镜的焦距。
（2）[1]为了使像成在白屏中央，制作时需要保证凸透镜、手机和白屏三者的中心在同一水平直线上。
[2]由甲图可知，凸透镜的焦距为
投影仪是根据物距大于一倍焦距小于二倍焦距（）制成的，故只有40cm的纸盒长度能满足要求。
（3）凸透镜成实像时，像与物上下颠倒，为了使投影仪实验过程中具有更好的观影效果，手机屏幕应该倒着放，故应选择B的放置方式。
（4）抽屉设计使得凸透镜与手机屏幕的相对距离可以灵活调整，即便于改变物距。
（5）根据凸透镜成像原理，物近像远像变大可知，若使白屏上的像变得更大，可以减小物距，则他的操作是向右推动抽屉，同时将白屏远离凸透镜。
（6）[1][2]因凸透镜对光具有会聚作用，所以插入凸透镜后，画面的亮度增强，但模糊不清；调节距离减小像距可使成像清晰。所以为了得到清晰的像，他接下来应将白屏向靠近凸透镜方向移动。金属
熔点
铜
1083
铝
660
铁
1525
从O点开始的路程s/cm
0
20
40
60
80
从O点开始计时的时间t/s
0
10.1
19.9
30.0
40.2
实验序号
入射角
反射角
①
②
③
