高三物理一轮复习精讲精练 第二讲 闭合电路的欧姆定律（2份，原卷版+解析版）

这是一份高三物理一轮复习精讲精练 第二讲 闭合电路的欧姆定律（2份，原卷版+解析版），文件包含高三物理一轮复习精讲精练第二讲闭合电路的欧姆定律原卷版docx、高三物理一轮复习精讲精练第二讲闭合电路的欧姆定律解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。

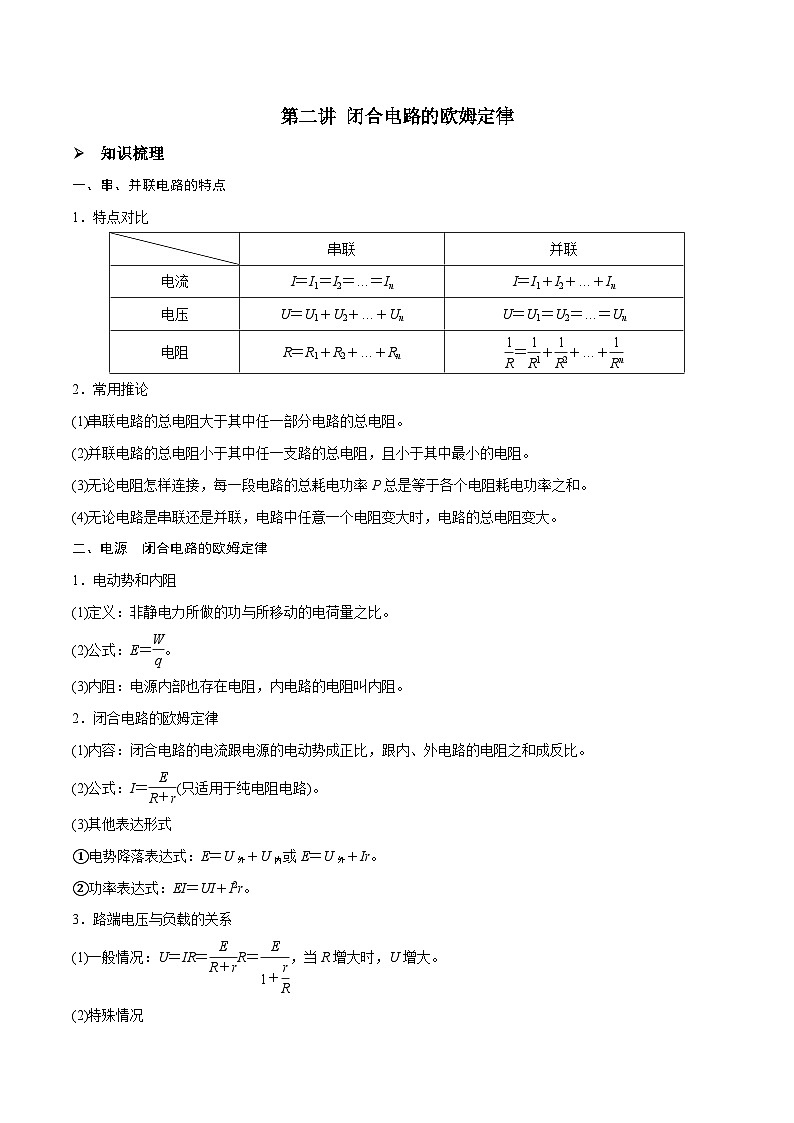

一、串、并联电路的特点
1．特点对比
2．常用推论
(1)串联电路的总电阻大于其中任一部分电路的总电阻。
(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻。
(3)无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和。
(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大。
二、电源 闭合电路的欧姆定律
1．电动势和内阻
(1)定义：非静电力所做的功与所移动的电荷量之比。
(2)公式：E＝eq \f(W,q)。
(3)内阻：电源内部也存在电阻，内电路的电阻叫内阻。
2．闭合电路的欧姆定律
(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)公式：I＝eq \f(E,R＋r)(只适用于纯电阻电路)。
(3)其他表达形式
①电势降落表达式：E＝U外＋U内或E＝U外＋Ir。
②功率表达式：EI＝UI＋I2r。
3．路端电压与负载的关系
(1)一般情况：U＝IR＝eq \f(E,R＋r)R＝eq \f(E,1＋\f(r,R))，当R增大时，U增大。
(2)特殊情况
①当外电路断路时，I＝0，U＝E。
②当外电路短路时，I短＝eq \f(E,r)，U＝0。

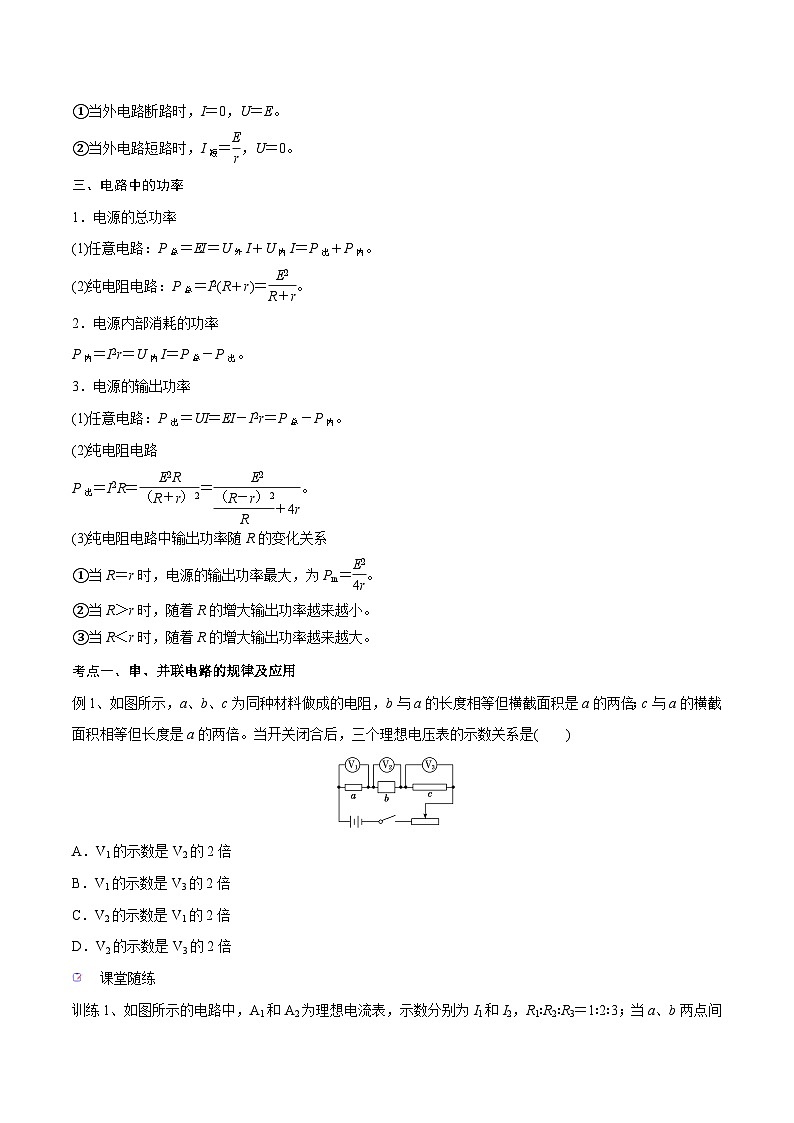

三、电路中的功率
1．电源的总功率
(1)任意电路：P总＝EI＝U外I＋U内I＝P出＋P内。
(2)纯电阻电路：P总＝I2(R＋r)＝eq \f(E2,R＋r)。
2．电源内部消耗的功率
P内＝I2r＝U内I＝P总－P出。
3．电源的输出功率
(1)任意电路：P出＝UI＝EI－I2r＝P总－P内。
(2)纯电阻电路
P出＝I2R＝eq \f(E2R,（R＋r）2)＝eq \f(E2,\f(（R－r）2,R)＋4r)。
(3)纯电阻电路中输出功率随R的变化关系
①当R＝r时，电源的输出功率最大，为Pm＝eq \f(E2,4r)。
②当R＞r时，随着R的增大输出功率越来越小。
③当R＜r时，随着R的增大输出功率越来越大。
考点一、串、并联电路的规律及应用
例1、如图所示，a、b、c为同种材料做成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是( )
A．V1的示数是V2的2倍
B．V1的示数是V3的2倍
C．V2的示数是V1的2倍
D．V2的示数是V3的2倍
课堂随练

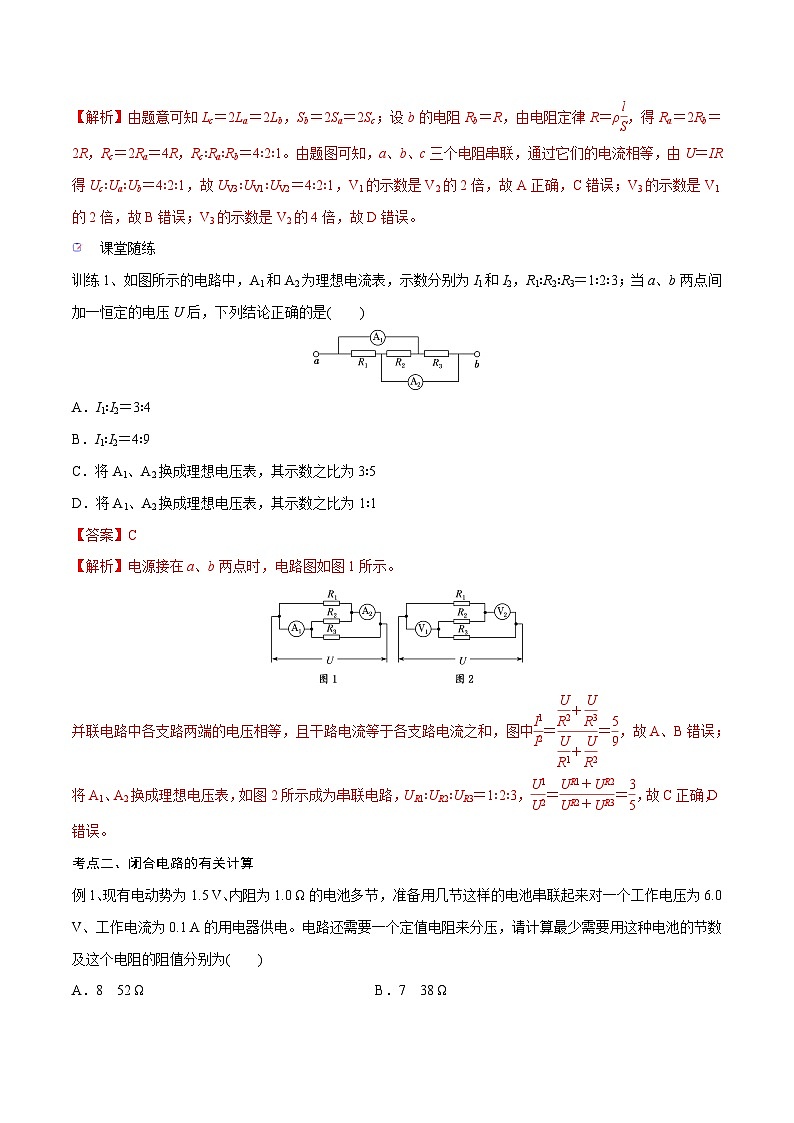

训练1、如图所示的电路中，A1和A2为理想电流表，示数分别为I1和I2，R1∶R2∶R3＝1∶2∶3；当a、b两点间加一恒定的电压U后，下列结论正确的是( )
A．I1∶I2＝3∶4
B．I1∶I2＝4∶9
C．将A1、A2换成理想电压表，其示数之比为3∶5
D．将A1、A2换成理想电压表，其示数之比为1∶1
考点二、闭合电路的有关计算
例1、现有电动势为1.5 V、内阻为1.0 Ω的电池多节，准备用几节这样的电池串联起来对一个工作电压为6.0 V、工作电流为0.1 A的用电器供电。电路还需要一个定值电阻来分压，请计算最少需要用这种电池的节数及这个电阻的阻值分别为( )
A．8 52 Ω B．7 38 Ω
C．6 24 Ω D．5 10 Ω

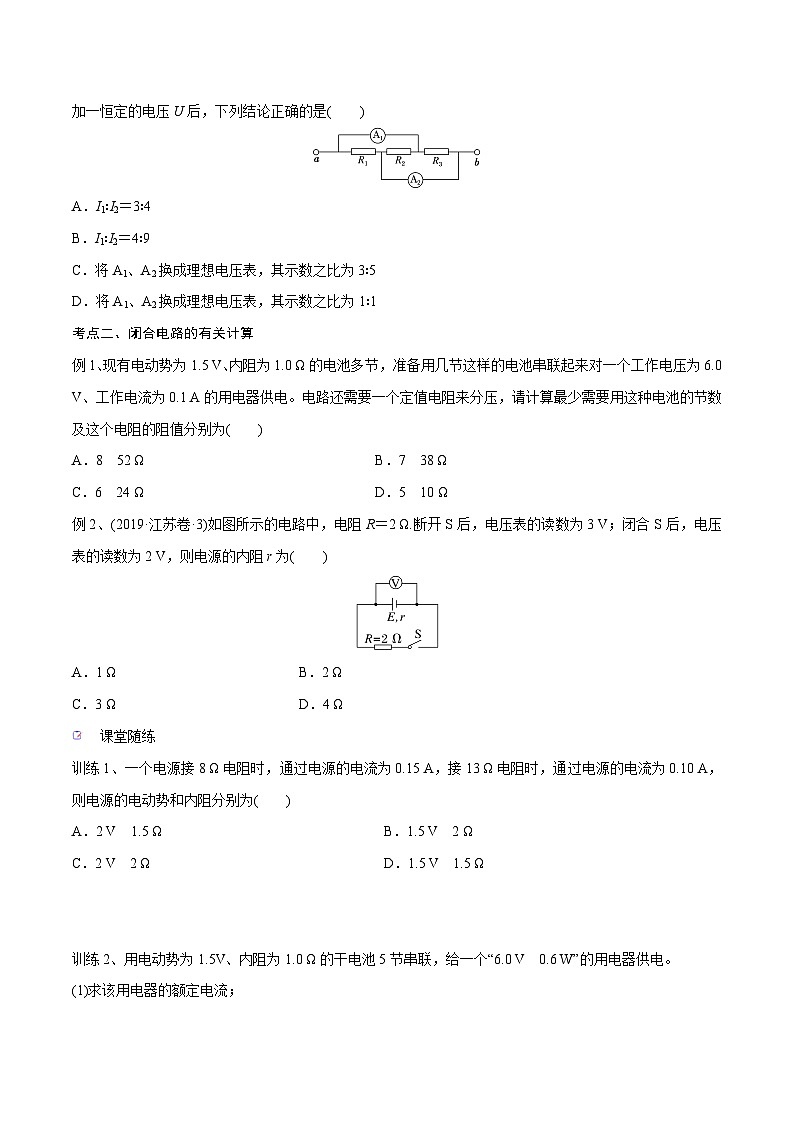

例2、(2019·江苏卷·3)如图所示的电路中，电阻R＝2 Ω.断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为( )
A．1 Ω B．2 Ω
C．3 Ω D．4 Ω
课堂随练
训练1、一个电源接8 Ω电阻时，通过电源的电流为0.15 A，接13 Ω电阻时，通过电源的电流为0.10 A，则电源的电动势和内阻分别为( )
A．2 V 1.5 Ω B．1.5 V 2 Ω
C．2 V 2 Ω D．1.5 V 1.5 Ω
训练2、用电动势为1.5V、内阻为1.0 Ω的干电池5节串联，给一个“6.0 V 0.6 W”的用电器供电。
(1)求该用电器的额定电流；
(2)若要使该用电器在额定电压下工作，电路中还需要串联一个阻值多大的电阻？
考点三、闭合电路的功率及效率问题
1．电源的效率
η＝eq \f(UI,EI)×100%＝eq \f(U,E)×100%。
纯电阻电路中η＝eq \f(P出,P总)×100%＝eq \f(R,R＋r)×100%。
2．纯电阻电路中电源的最大输出功率
P出＝UI＝I2R＝eq \f(E2,（R＋r）2)R＝eq \f(E2R,（R－r）2＋4Rr)＝eq \f(E2,\f(（R－r）2,R)＋4r)
P出与外电阻R的函数关系可用如图所示的图像表示，由图像可以看出：
(1)当R＝r时，电源的输出功率最大，为Pm＝eq \f(E2,4r)。
(2)当R＞r时，随着R的增大输出功率越来越小。
(3)当R＜r时，随着R的增大输出功率越来越大。
(4)当P出＜Pm时，每个输出功率对应两个可能的外电阻R1和R2，且R1R2＝r2。
例1、如图所示，已知电源电动势E＝6 V，内阻r＝1 Ω，保护电阻R0＝0.5 Ω。
(1)当电阻箱R读数为多少时，保护电阻R0消耗的电功率最大，并求这个最大值；
(2)当电阻箱R读数为多少时，电阻箱R消耗的功率PR最大，并求这个最大值；
(3)求电源的最大输出功率；
(4)若电阻箱R的最大值为3 Ω，R0＝5 Ω，当电阻箱R读数为多少时，电阻箱R的功率最大，并求这个最大值。
例2、(多选)某同学将一直流电源的总功率PE、电源内部的发热功率Pr和输出功率PR随电流I变化的图线画在了同一坐标系中，如图中的a、b、c所示．以下判断正确的是( )
A．在a、b、c三条图线上分别取横坐标相同的A、B、C三点，这三点的纵坐标一定满足关系PA＝PB＋PC
B．b、c图线的交点与a、b图线的交点的横坐标之比一定为1∶2，纵坐标之比一定为1∶4
C．电源的最大输出功率Pm＝9 W
D．电源的电动势E＝3 V，内电阻r＝1 Ω
课堂随练
训练1、(多选)(2020·高考江苏卷，T6)某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时( )
A．车灯的电流变小 B．路端电压变小
C．电路的总电流变小 D．电源的总功率变大
训练2、如图甲所示的电路，其中电源电动势E＝6 V，内阻r＝2 Ω，定值电阻R＝4 Ω，已知滑动变阻器消耗的功率P与其接入电路的阻值RP的关系如图乙所示．则下列说法中正确的是( )
A．图乙中滑动变阻器的最大功率P2＝2 W
B．图乙中R1＝6 Ω，R2＝12 Ω
C．滑动变阻器消耗功率P最大时，定值电阻R消耗的功率也最大
D．调整滑动变阻器RP的阻值，可以使电源的输出电流达到2 A
考点四、电源的U－I图像
电源的U－I图像与电阻的U－I图像比较
例1、(多选)如图所示，图甲中M为一电动机，开关S闭合后，当滑动变阻器R的滑片从一端滑到另一端的过程中，两电压表V1和V2的读数随电流表A读数的变化情况如图乙所示，已知电流表A读数在0.2 A以下时，电动机没有转动．不考虑电表内阻，以下判断正确的是( )
A．图线①为V2示数随电流表读数的变化图线
B．电路中电源电动势为3.4 V
C．此电路中，电动机的最大输入功率是0.9 W
D．滑动变阻器的最大阻值为30 Ω
例2、用某种材料做成的电池，其路端电压U和电流I的关系如图中曲线a所示(电池电动势一定，内阻可变)，一电阻两端电压U和通过的电流I的关系如图中直线b所示，当用该电池只对该电阻供电时，电池的内阻为( )
A．13 Ω B．20 Ω
C．22 Ω D．25 Ω
课堂随练
训练1、(2022·北京西城区统一测试)如图所示的U－I图像中，直线A为电源的路端电压与电流的关系图线，直线B、C分别是电阻R1、R2的电压与电流的关系图线。若将这两个电阻分别直接与该电源连接成闭合电路，则 ( )
A．两个电阻的电功率相等
B．R1接在电源上时，电源的输出功率较大
C．R2接在电源上时，电源内阻的热功率较大
D．两种情况下，电源中非静电力做功的功率相等
训练2、(多选)(2021·北京海淀区期末)图甲是某实验小组的同学通过实验作出的电源E的路端电压U与电流I的关系图像，图乙是该实验小组的同学通过实验作出的小灯泡L的I－U图像。下列说法中正确的是( )
A．电源E的电动势约为3.0 V
B．电源E的内阻约为12.5 Ω
C．电源E的路端电压为2.0 V时，电源效率约为50%
D．将小灯泡L接在电源E两端组成闭合回路，此时小灯泡消耗的功率约为0.23 W
考点五、含容电路的分析
1．电路简化
把电容器所在的支路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上。
2．电容器的电压
(1)电容器两端的电压等于与之并联的电阻两端的电压。
(2)电容器所在的支路中没有电流，与之串联的电阻无电压，相当于导线。
3．电容器的电荷量及变化
(1)利用Q＝CU计算电容器初、末状态所带的电荷量Q1和Q2。
(2)如果变化前后极板带电的电性相同，通过所连导线的电荷量为|Q1－Q2|。
(3)如果变化前后极板带电的电性相反，通过所连导线的电荷量为Q1＋Q2。
例1、(2020·高考全国卷Ⅰ，T17)图(a)所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC。如果UC随时间t的变化如图(b)所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是( )
例2、阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为( )
A．eq \f(2,5) B．eq \f(1,2)
C．eq \f(3,5) D．eq \f(2,3)
课堂随练
训练1、(多选)(2022·广东四校联考)如图所示，内阻为r、电动势为E的电源，与灯泡L、电阻R以及电容器C连接成电路，开始时开关S断开，则开关闭合电路稳定后，与开始时相比( )
A．电容器上电荷量增大
B．灯泡L变暗
C．电源效率减小
D．电源内阻的热功率增大
训练2、如图所示的电路中，R1、R2、R3为阻值相同的电阻，C为电容器，电源的电动势为E，内阻为r。先将开关S闭合，电路稳定后，流过电源的电流为I1，电源的效率为η1，电容器的带电量为Q1；再将S断开，电路稳定后，流过电源的电流为I2，电源的效率为η2，电容器的带电量为Q2，则下列说法正确的是( )
A．I1η2
C．Q1>Q2
D．S断开后，通过电阻R3的电荷量为Q1＋Q2
考点六、闭合电路的动态分析
1．动态电路的特点
断开或闭合开关、滑动变阻器的滑片移动、电阻增大或减小，导致电路电压、电流、功率等的变化。
2．动态分析常用方法
(1)程序法：遵循“局部—整体—局部”的思路．
①分析步骤(如图)：
②分析时：串联电路注意分析电压关系，并联电路注意分析电流关系
(2)结论法：“串反并同”，应用条件为电源内阻不为零．
①所谓“串反”，即某一电阻的阻值增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大．
②所谓“并同”，即某一电阻的阻值增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．
例1、(2021·四川绵阳模拟)如图所示，闭合开关S，将滑动变阻器R的滑片向右滑动的过程中( )
A．电流表A1的示数变小
B．电流表A2的示数变小
C．电压表V的示数变小
D．电阻R1的电功率变大
例2、(多选)如图所示，电路中定值电阻R的阻值大于电源内阻r的阻值，开关S闭合，将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3的示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，理想电流表示数变化量的绝对值为ΔI，下列说法正确的是( )
A．理想电压表V2的示数增大
B．ΔU3>ΔU1>ΔU2
C．电源的输出功率减小
D．ΔU3与ΔI的比值不变
课堂随练
训练1、(多选)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，、分别为理想电流表和电压表。在滑动变阻器的滑片P自a端向b端滑动的过程中，下列说法正确的是( )
A．电压表示数减小 B．电流表示数增大
C．电容器C所带电荷量增多 D．a点的电势降低
训练2、(2022·广东新高考模拟)催化燃烧式气体传感器可以检测一氧化碳气体，当一氧化碳气体达到一定的浓度，传感器中的检测片燃烧，使检测片温度上升、检测片的电阻增加，如图所示电路中，R为催化燃烧式气体传感器的检测片。当环境一氧化碳气体达到一定浓度，会发现( )
A．电压表、电流表示数均减小 B．电压表，电流表示数均增大
C．电压表示数减小，电流表示数增大 D．电压表示数增大，电流表示数减小
同步训练
1、两个相同的电阻R，若将它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为 ( )
A．4R B．R
C．eq \f(R,2) D．无法计算
2、(多选)(2020·江苏卷·6)某汽车的电源与启动电机、车灯连接的简化电路如图所示．当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时( )
A．车灯的电流变小 B．路端电压变小
C．电路的总电流变小 D．电源的总功率变大
3、(多选)在如图所示的U－I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U－I图线．用该电源直接与电阻R相连组成闭合电路，由图像可知( )
A．电源的电动势为3 V，内阻为0.5 Ω B．电阻R的阻值为1 Ω
C．电源的输出功率为4 W D．电源的效率为50%
4、如图所示为两电源的U­I图像，则下列说法正确的是( )
A．电源①的电动势和内阻均比电源②小
B．当外接相同的电阻时，两电源的输出功率可能相等
C．当外接同样的电阻时，两电源的效率可能相等
D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大
5、(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是( )
A．电阻R1短路 B．电阻R2断路
C．电阻R2短路 D．电容器C断路
6、(2022·山东师范大学附中月考)如图所示电路，L为小灯泡，R0为定值电阻，R为滑动变阻器。电源内阻不可忽略，电流表、电压表均为理想电表，不考虑灯丝电阻随温度的变化。闭合开关S后，将滑动变阻器R的滑片向上移动，则( )
A．灯L变暗 B．电压表示数变小
C．电流表示数变小 D．电源的输出功率变小
7、(2022·重庆高考模拟预热)如图所示的U－I图像中，直线a表示某电源路端电压与电流的关系图线，直线b为某一电阻R的伏安特性曲线。用该电源直接与电阻R连接成闭合电路，由图像可知( )
A．R的阻值为0.5 Ω
B．电源电动势为4.0 V，内阻为0.5 Ω
C．2 s内电阻R上消耗的电能为4 J
D．若将两个相同电阻R串联接入该电源，则电流变为之前的一半
8、将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知( )
A．电源最大输出功率可能大于45 W
B．电源内阻一定等于5 Ω
C．电源电动势为45 V
D．电阻箱所消耗功率P最大时，电源效率大于50%
9、在如图所示的电路中，R1＝11 Ω，r＝1 Ω，R2＝R3＝6 Ω，当开关S闭合且电路稳定时，电容器C 带电荷量为Q1；当开关S断开且电路稳定时，电容器C带电荷量为Q2，则Q1与Q2的比值为 ( )
A．1∶3 B．3∶1
C．1∶5 D．5∶1
10、(2022·江苏淮安市车桥中学高三开学考试)如图所示电路，电源内阻为r，两相同灯泡L1、L2 电阻均为R，D为理想二极管(具有单向导电性)，电表均为理想电表．闭合S后，一带电油滴恰好在平行板电容器中央静止不动．现把滑动变阻器滑片向上滑动，电压表V1、V2 示数变化量绝对值分别为ΔU1、ΔU2 ，电流表示数变化量为ΔI，则下列说法中错误的是( )
A．两灯泡逐渐变亮
B．油滴将向下运动
C．eq \f(ΔU2,ΔI)＝R＋r
D．ΔU2>ΔU1
11、硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常量)，图线b是某电阻R的U－I图像．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为( )
A．5.5 Ω B．7.0 Ω
C．12.0 Ω D．12.5 Ω
12、在如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3是一滑动变阻器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流的变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：
(1)电源的电动势和内阻；
(2)定值电阻R2的阻值；
(3)滑动变阻器的最大阻值．
串联
并联
电流
I＝I1＝I2＝…＝In
I＝I1＋I2＋…＋In
电压
U＝U1＋U2＋…＋Un
U＝U1＝U2＝…＝Un
电阻
R＝R1＋R2＋…＋Rn
eq \f(1,R)＝eq \f(1,R1)＋eq \f(1,R2)＋…＋eq \f(1,Rn)
电源的U－I图像
电阻的U－I图像
图形
物理
意义
电源的路端电压随电路中电流的变化关系
电阻两端的电压随电阻中电流的变化关系
截距
与纵轴交点表示电源电动势E，与横轴交点表示电源短路电流eq \f(E,r)
过坐标原点，表示电流为零时，电阻两端的电压为零
坐标U、
I的乘积
表示电源的输出功率
表示电阻消耗的功率
坐标U、
I的比值
表示外电阻的大小，不同点对应的外电阻大小不同
表示电阻的大小，每一点对应的比值均等大
斜率的
绝对值
电源内阻r
电阻大小
