中考物理二轮复习重难点精讲精练专题03 透镜及其应用（2份，原卷版+解析版）

这是一份中考物理二轮复习重难点精讲精练专题03 透镜及其应用（2份，原卷版+解析版），文件包含中考物理二轮复习重难点精讲精练专题03透镜及其应用原卷版docx、中考物理二轮复习重难点精讲精练专题03透镜及其应用解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

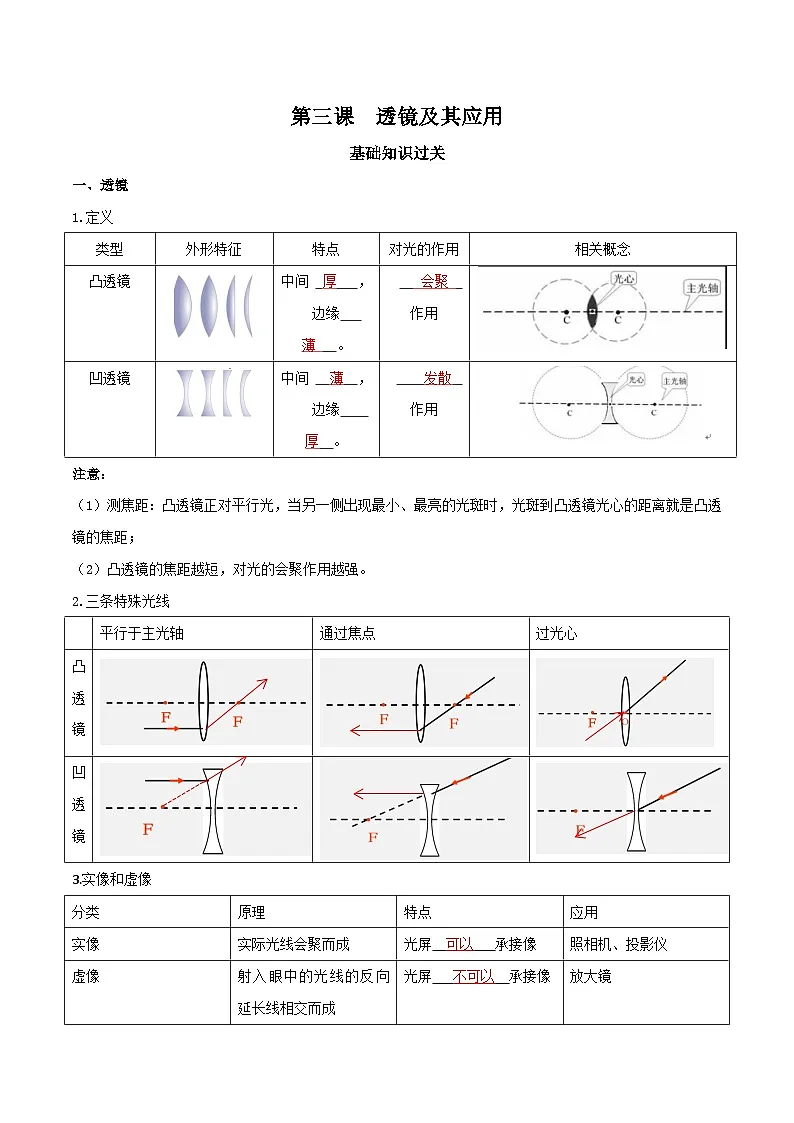

一、透镜
1.定义
注意：
测焦距：凸透镜正对平行光，当另一侧出现最小、最亮的光斑时，光斑到凸透镜光心的距离就是凸透镜的焦距；
凸透镜的焦距越短，对光的会聚作用越强。
2.三条特殊光线
3.实像和虚像

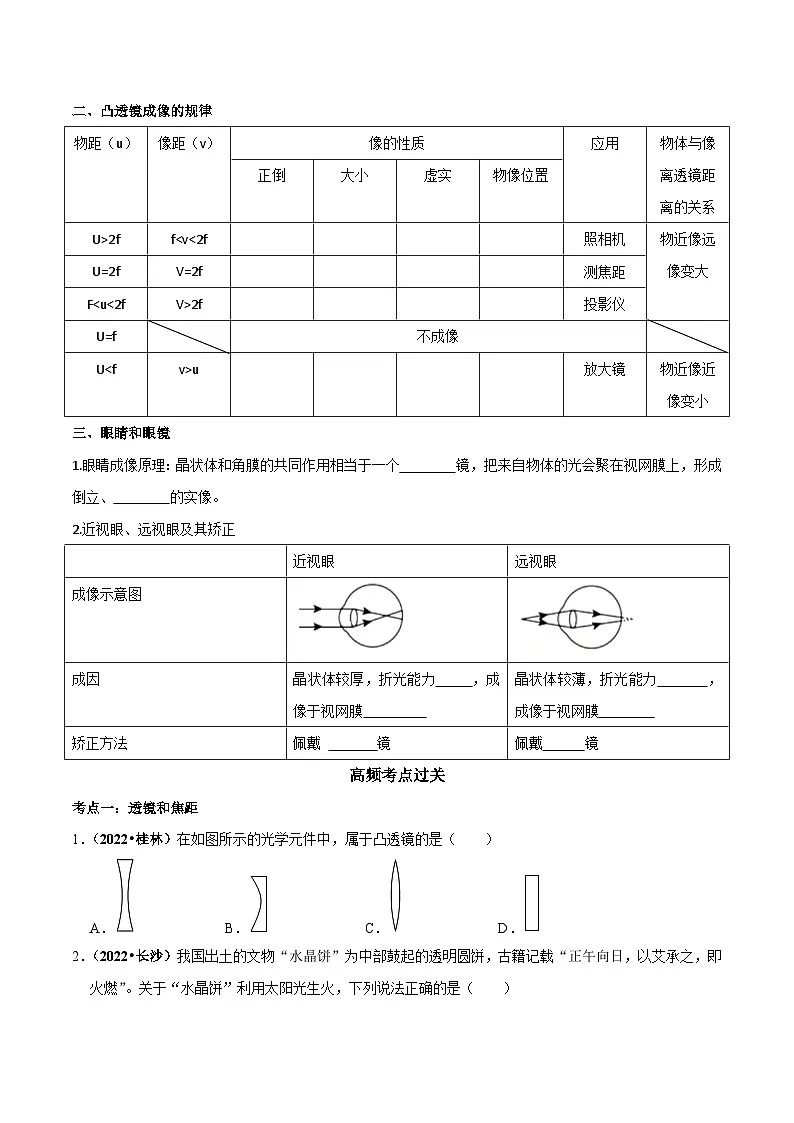

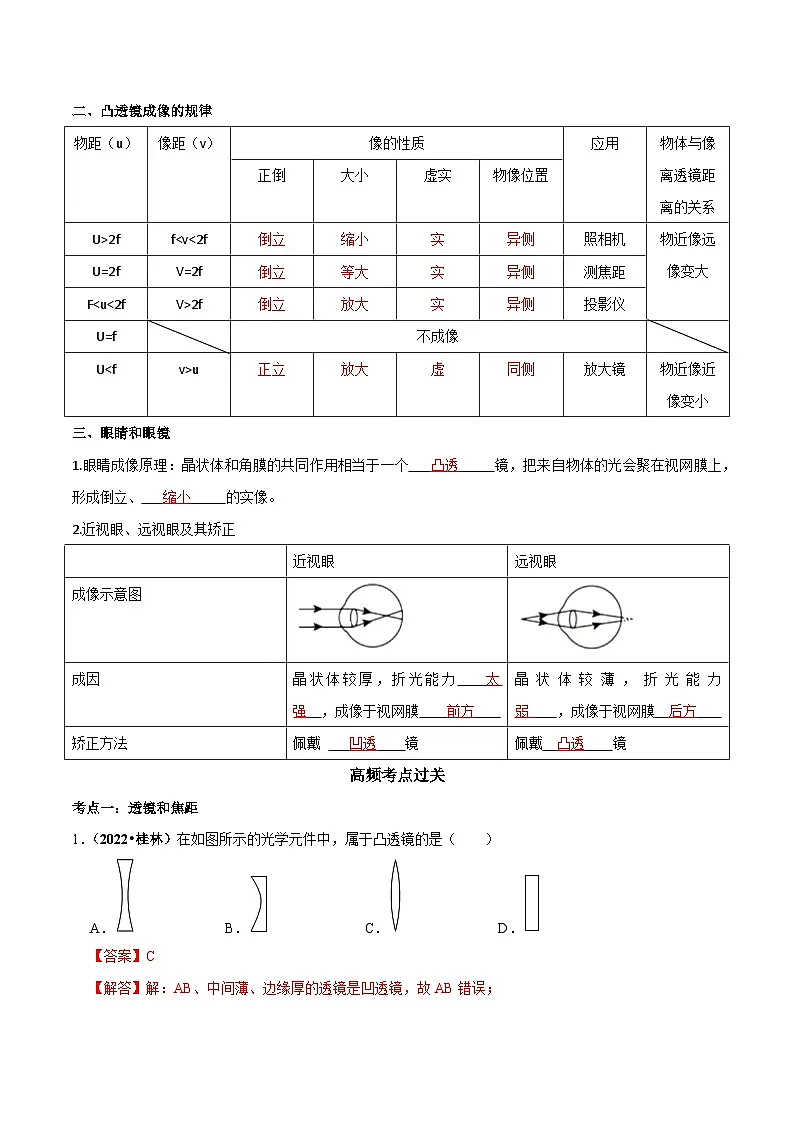

二、凸透镜成像的规律
三、眼睛和眼镜
1.眼睛成像原理：晶状体和角膜的共同作用相当于一个 凸透 镜，把来自物体的光会聚在视网膜上，形成倒立、 缩小 的实像。
2.近视眼、远视眼及其矫正
高频考点过关
考点一：透镜和焦距
1．（2022•桂林）在如图所示的光学元件中，属于凸透镜的是（ ）
A．B．C．D．
【答案】C
【解答】解：AB、中间薄、边缘厚的透镜是凹透镜，故AB错误；
C、该透镜中间厚、边缘薄，为凸透镜，故C正确；
D、该元件厚度相同，不是凸透镜，也不是凹透镜，故D错误。
故选：C。

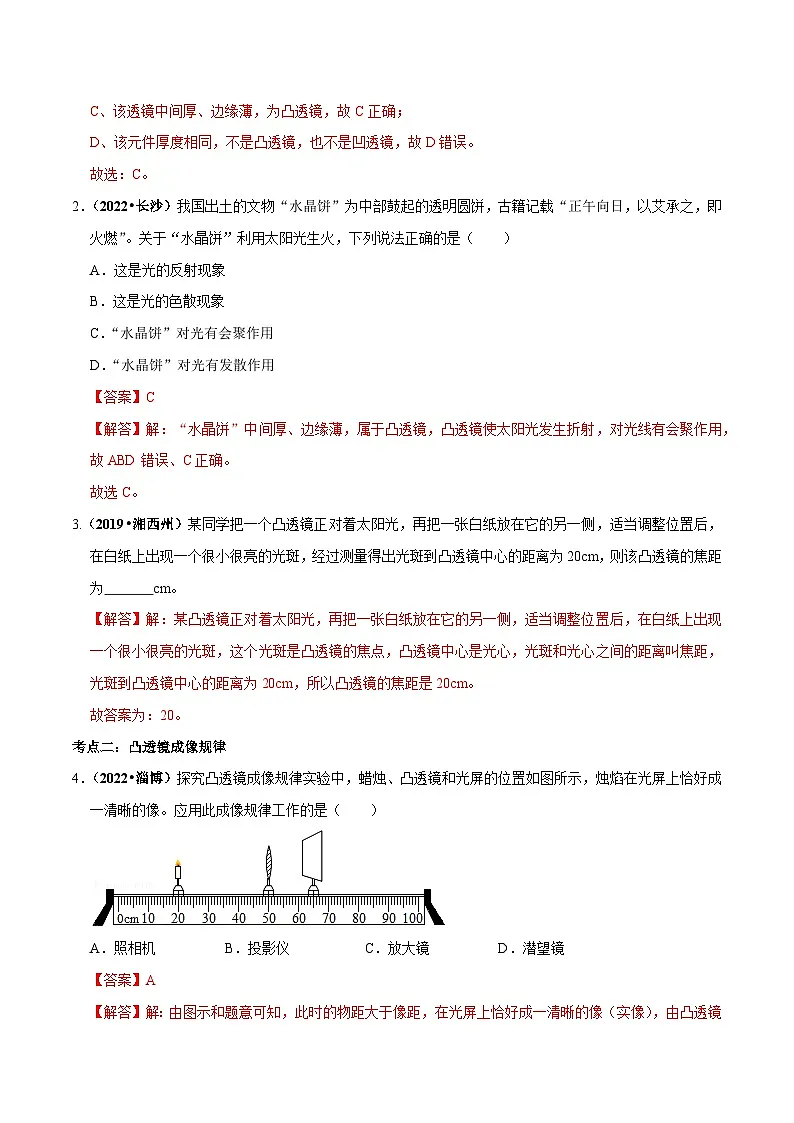

2．（2022•长沙）我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是（ ）
A．这是光的反射现象
B．这是光的色散现象
C．“水晶饼”对光有会聚作用
D．“水晶饼”对光有发散作用
【答案】C
【解答】解：“水晶饼”中间厚、边缘薄，属于凸透镜，凸透镜使太阳光发生折射，对光线有会聚作用，故ABD错误、C正确。
故选C。
3.（2019•湘西州）某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为 cm。
【解答】解：某凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，这个光斑是凸透镜的焦点，凸透镜中心是光心，光斑和光心之间的距离叫焦距，光斑到凸透镜中心的距离为20cm，所以凸透镜的焦距是20cm。
故答案为：20。
考点二：凸透镜成像规律
4．（2022•淄博）探究凸透镜成像规律实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。应用此成像规律工作的是（ ）
A．照相机B．投影仪C．放大镜D．潜望镜
【答案】A
【解答】解：由图示和题意可知，此时的物距大于像距，在光屏上恰好成一清晰的像（实像），由凸透镜成实像的规律可知此时成倒立、缩小的实像，其实际应用是照相机。
故选：A。
5．（2022•南通）如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，无论怎样移动光屏都不能在光屏上得到烛焰清晰的像。可以观察到烛焰清晰像的操作是（ ）
A．向左移动透镜同时调节光屏的位置
B．光屏移到透镜左侧调节光屏的位置
C．从透镜左侧透过透镜向右观察
D．从透镜右侧透过透镜向左观察
【答案】A
【解答】解：如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，无论怎样移动光屏都不能在光屏上得到烛焰清晰的像，可能是因为蜡烛在凸透镜的焦距以内，此时在凸透镜的左侧成正立放大的虚像，虚像无法用光屏承接，从透镜右侧透过透镜向左观察，可看到该像；故ABC错误，D正确。
故选：D。
6．（2022•上海）已知某物体透过凸透镜在距离透镜25厘米的光屏上成放大的像，若将物体移动到距离凸透镜30厘米处，则此时成（ ）
A．放大的虚像B．正立的虚像C．放大的实像D．缩小的实像
【答案】D
【解答】解：某物体透过凸透镜在距离透镜25厘米的光屏上成放大的像，此时的像是倒立、放大的实像，则25cm＞2f，f＜12.5cm；
若将物体移动到距离凸透镜30厘米处，30cm＞2f，成倒立、缩小的实像。
故选：D。
7．（2022•枣庄）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（ ）
A．凸透镜的焦距是20cm
B．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的成像原理相同
D．把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
【答案】D
【解答】解：A、由图示知，刻度尺的分度值为1cm，蜡烛与凸透镜镜的距离为20.0cm，即物距为20.0cm，此时在光屏上成的像是倒立、等大的实像，根据凸透镜成像规律可知此时物距等于二倍焦距，所以凸透镜的焦距为10.0cm。故A错误；
B、把蜡烛移至刻度尺10cm处，凸透镜不动，此时物距为40cm大于两倍焦距，成倒立缩小的实像，故B正确；
C、把蜡烛移至刻度尺32cm处，凸透镜不动，此时物距为18cm大于一倍焦距小于两倍焦距，成倒立放大的实像，而照相机成的是倒立缩小的实像，故C错误；
D、把蜡烛移至刻度尺45cm处，凸透镜不动，此时物距为5cm小于焦距，成正立放大的虚像，虚像不能呈现在光屏上，故D错误。
故选：B。
8．（2022•北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
【答案】C
【解答】解：A、由图可知，物体通过凸透镜成正立放大的虚像，故A错误；
BCD、当物体通过凸透镜成正立放大的虚像时，物距小于焦距，即提示牌上“关灯”两字到凸透镜的距离小于10cm，故BD错误、C正确。
9．（2021•绵阳）在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上得到清晰的像。则（ ）
A．透镜焦距一定在10cm到15cm之间
B．透镜焦距一定在15cm到20cm之间
C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像
【答案】A
【解答】解：AB、观察图示可知此时u＝20cm，v＝30cm，u＜v，成倒立放大的实像，
由凸透镜的成像规律可知，此时f＜u＜2f，v＞2f，即f＜20cm＜2f，30cm＞2f，解得10cm＜f＜15cm；故凸透镜的焦距的范围是：10cm＜f＜15cm，故A正确，B错误；
C、把蜡烛向左移动少许，此时物距变大，像距变小，像变小，所以光屏适当向左移动可得到小些的实像，故C错误；
D、把蜡烛向右移动少许，此时物距变小，像距变大，像变大，所以光屏适当向右移动可得到大些的实像，故D错误。
故选：A。
10．（2021•梧州）如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
【答案】D
【解答】解：AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
11．（2020•西宁）小明在房间里进行探究凸透镜成像特点的情景如图所示。保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（ ）
A．都是正立的
B．都是虚像
C．透镜在B处时墙上成的像较大
D．透镜在A处时墙上成的像较大
【答案】D
【解答】解：
墙相当于凸透镜成像实验中的光屏，墙上都能接到像，则像是实像，实像都是倒立的；故AB错误。
当凸透镜在A处时，物距小，像距大，像较大，其成像原理和投影机原理相同；当凸透镜在B处时，物距大，像距小，像较小，其成像原理和照相机原理相同，故C错误，D正确。
故选：D。
12．（2020•镇江）当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为20cm
B．透镜甲的焦距比乙的大
C．第二次所成的像是放大的
D．光屏移动的距离s＜10cm
【答案】B
【解答】解：A、由图可知，此时的u＝v＝2f，成的是倒立、等大的实像，所以2f＝20cm，则f＝10cm，故A错误；
B、现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，此时的像距减小，则物距不变的情况下，相当于减小了焦距，所以透镜甲的焦距比乙的大；故B正确；
C、替换乙后，此时的物距大于像距，成倒立、缩小的实像，故C错误；
D、由于不知道乙透镜的焦距的大小，所以无法判定光屏移动的距离，故D错误。
故选：B。
13.（2022•辽宁）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、 的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 （填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 （填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 （填“①”“②”或“③”）。
①向下调光屏
②向上调凸透镜
③向上调蜡烛
【解答】解：（1）如图，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，这个光斑是凸透镜的焦点，焦点跟光心之间的距离是凸透镜的焦距，所以凸透镜的焦距为：f＝60.0cm﹣50.0cm＝10.0cm。
（3）凸透镜的焦距为10.0cm，将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，物距u＝50cm﹣20cm＝30cm，
u＞2f，成倒立、缩小的实像，2f＞v＞f，所以光屏向右移动，移动到60cm到70cm刻度线之间，所以光屏远离凸透镜。
（4）原来凸透镜的焦距是10.0cm，更换成另一个焦距为9cm的凸透镜，凸透镜的焦距变小，折光能力变强，使像成在视网膜的前方，和近视眼的成因相似。凸透镜的焦距变小，折光能力变强，使像提前会聚，为了使光屏上的像恢复清晰，要使物距减小，或使像距减小，所以要向靠近凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，由于光线过光心不改变方向，可以把光屏向上移动，或凸透镜向下移动，或蜡烛向上移动，故①②错误，③正确。
故答案为：（1）10.0；（3）远离；缩小；（4）近视眼；靠近；（5）③。
14.（2022•眉山）在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律”实验中，进行了如下操作：
（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在 ，目的是 。
（2）通过探究，记录并绘制了像距v与物距u之间的关系图象，如图甲所示，则该凸透镜的焦距是 cm。
（3）当蜡烛在如图乙所示位置时，调节光屏的位置可在光屏上得到一个倒立、放大的实像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工作的。
（4）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，说明该物理老师的眼镜是 （选填“近视”或“远视”）眼镜。
（5）学生发现蜡烛燃烧产生的异味令人难受，经讨论大家认为可利用LED灯替代蜡烛作为光源，其好处是 。
【解答】解：（1）根据实验的要求，让像成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上；
（2）由图甲可知，u＝v＝2f＝20cm，所以f＝10cm；
（3）当蜡烛放在如图乙所示位置时，物距为50cm﹣35cm＝15cm，焦距为10cm，此时的物距大于一倍焦距小于二倍焦距，调节光屏，能在光屏上得到一个倒立、放大的实像，应用是投影仪；
（4）将老师的眼镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜。
（5）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染、有利于健康等。
故答案为：（1）同一高度；像能成在光屏的中心；（2）10；（3）投影仪；（4）近视；（5）便于观察
考点三：生活中的透镜
15．（2022•资阳）为严控新冠疫情，保护师生生命安全，我市部分中小学对校园门禁系统进行了升级，配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是（ ）
A．系统屏幕边框呈黑色是由于所选材质对光的反射能力较强
B．该系统的核心光学元件是凸透镜
C．该系统的成像原理主要是利用光的反射
D．该系统的摄像头所成的像是正立放大的虚像
【答案】B
【解答】解：A、系统屏幕边框呈黑色是由于所选材质对光的反射能力较弱，故A错误；
B、该系统的核心光学元件是凸透镜，故B正确；
C、该系统的成像原理主要是利用光的折射，故C错误；
D、该系统的摄像头与照相机的成像原理相同，所成的像是倒立缩小的实像，故D错误。
故选：B。
16．（2022•湘潭）如图，将印有花的透明胶片，贴在发光手电筒前端玻璃上，正对着焦距为10cm的凸透镜，调整位置，墙上出现一朵清晰放大的“花”。下列说法正确的是（ ）
A．胶片上的花是倒立的
B．此透镜可作为近视眼镜镜片
C．胶片与透镜的距离小于10cm
D．白墙相当于光屏，发生的是镜面反射
【答案】A
【解答】解：
AC、由图可知，此时的物距小于像距，则成的是放大、倒立的实像，像是正着的，则胶片是倒置的；此时的物距应该在一倍焦距和二倍焦距之间，所以胶片与透镜的距离小于20cm、大于10cm，故A正确，C错误；
B、远视眼的成因是像成在了视网膜的后方，需要佩戴对光线具有会聚作用的凸透镜矫正；近视眼的成因是像成在了视网膜的前方，需要佩戴对光线具有发散作用的凹透镜矫正，故B错误；
D、白墙的表面凹凸不平，光线照射到白墙后会发生的是漫反射，故D错误。
故选：A。
17．（2022•梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像
【答案】B
【解答】解：
A、摄像头相当于一个凸透镜，故A错误；
B、物体通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B正确；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故CD错误。
故选：B。
18．（2020•鄂尔多斯）新冠肺炎疫情期间，全国掀起了“停课不停学”的网络在线课堂热潮。下列有关网课的说法，错误的是（ ）
A．老师对着摄像头，学生可以看到老师，说明摄像头的成像特点与投影仪相同
B．学生从手机上看到多彩的画面是由红、绿、蓝三种色光混合而成的
C．老师随机提问与学生互动交流的过程，利用了声能传递信息
D．学生在听课时关闭门窗，是在传播过程中减弱噪声
【答案】A
【解答】解：
A、老师对着摄像头，学生可以看到老师缩小的实像，则摄像头的成像特点与照相机相同，故A错误；
B、手机画面上的丰富色彩是由红、绿、蓝三种色光混合而成的，故B正确；
C、老师随机提问与学生互动交流的过程，表明声能传递信息，故C正确；
D、学生在听课时关闭门窗，属于在传播过程中减弱噪声，故D正确；
本题选错误的；
故选：A。
19．（2020•山西）小亮在重阳节送给奶奶一个台式放大镜（如图）。放大镜的焦距为25cm。奶奶正确使用这个放大镜看书时（ ）
A．书与放大镜之间的距离应等于25cm
B．书与放大镜之间的距离应小于25cm
C．看到的是倒立、放大的虚像
D．看到的是正立、放大的实像
【答案】B
【解答】解：正确使用这个放大镜看书时，放大镜成正立、放大的虚像，需满足u＜f＝25cm，即书与放大镜之间的距离应小于25cm，故B正确，ACD错误。
故选：B。
考点四：视力及其矫正
20．（2022•东营）6月6日是全国“爱眼日”，2022年的活动主题为“关注普遍眼健康，共筑‘睛’彩大健康”。如图所示，模拟近视眼成像情况和矫正方法正确的是（ ）
A．①④B．②④C．①③D．②③
【答案】A
【解答】解：①图的入射光线会聚在视网膜的前方，所以①图表示了近视眼的成像情况；近视眼是因为晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此戴对光线具有发散作用的凹透镜来矫正。因此④图能正确表示近视眼的矫正情况。
故选：A。
21．（2022•达州）清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。下列对光的世界的探究中，结论正确的是（ ）
A．甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像
B．乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的“倒影”和小孔成像的原理相同
C．丙图，光源经凸透镜在光屏上成一清晰的像，此时飞来一只小虫落在凸透镜上，则光屏上光源的像不完整
D．丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜
【答案】A
【解答】解：A、水球被气泡变为了两部分，中间是空气，气泡周围是水，这个时候整个水球就变成了两个透镜，外圈成为了一个凸透镜，所以呈现出一个倒立的实像，内圈相当于变成了凹透镜，这个时候又出现了一个正立的虚像，故A正确；
B、因为光滑的舞台相当于平面镜，所以看到的倒影是平面镜成像，即光的反射形成的，小孔成像的原理是光的直线传播，故B错误；
C、凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，即光屏上所成的像仍然是完整的，故C错误；
D、将眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像也变得模糊了，只将光屏靠近透镜移动时，又可以在光屏上看到烛焰清晰的像，说明眼镜对光线有会聚作用，是凸透镜，应用于远视眼镜，故D错误。
故选：A。
22．（2021•淄博）加强青少年近视防控，促进视力健康是社会关注的“光明工程”。关于近视眼成像及其矫正，下列说法正确的是（ ）
A．像成在视网膜的后方，应使用凸透镜矫正
B．像成在视网膜的前方，应使用凸透镜矫正
C．像成在视网膜的后方，应使用凹透镜矫正
D．像成在视网膜的前方，应使用凹透镜矫正
【答案】D
【解答】解：近视眼是由于晶状体太厚、折光能力太强或眼球的前后径太长，使远处物体成像在视网膜的前方而形成的。要配戴对光线有发散作用的凹透镜来矫正。故只有D说法正确。
故选：D。
23．（2020•百色）如图所示是我们看远处物体的示意图，来自远处物体的光经过眼睛晶状体后在视网膜上形成（ ）
A．正立、缩小的实像B．正立、缩小的虚像
C．倒立、缩小的实像D．倒立、缩小的虚像
【答案】C
【解答】解：人眼的晶状体和角膜相当于凸透镜，它能把来自物体的光会聚在视网膜上，外界物体在二倍焦距之外，则在视网膜上成倒立、缩小的实像。
故选：C。
考点五：透镜作图
24.（2020•永州）如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。
【解答】解：
通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
25．（2020•鄂尔多斯）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
【解答】解：
过焦点的光线经凸透镜折射后折射光线平行于主光轴，入射到平面镜上；
过入射点垂直于镜面画出法线，图中入射角为90°﹣45°＝45°，再根据反射角等于入射角画出反射光线，如图所示：
26.（2021•凉山州）请在如图的方框内画出合适的光学元件。
【解答】解：左图中折射光线比入射光线更加远离主光轴，所以该元件对光线有发散作用，因此是凹透镜。
右图中的光学元件不能使光线透过，但能改变光路，所以该元件是平面镜，如图所示
类型
外形特征
特点
对光的作用
相关概念
凸透镜
中间 厚 ，边缘 薄 。
会聚 作用
凹透镜
中间 薄 ，边缘 厚 。
发散 作用
平行于主光轴
通过焦点
过光心
凸透镜
凹透镜
分类
原理
特点
应用
实像
实际光线会聚而成
光屏 可以 承接像
照相机、投影仪
虚像
射入眼中的光线的反向延长线相交而成
光屏 不可以 承接像
放大镜
物距（u）
像距（v）
像的性质
应用
物体与像离透镜距离的关系
正倒
大小
虚实
物像位置
U>2f
f
