（人教版）中考物理一轮复习训练专题复习——八年级全册作图题（含答案详解）

这是一份（人教版）中考物理一轮复习训练专题复习——八年级全册作图题（含答案详解），共9页。试卷主要包含了作图题等内容，欢迎下载使用。
一、作图题(本大题共30小题)

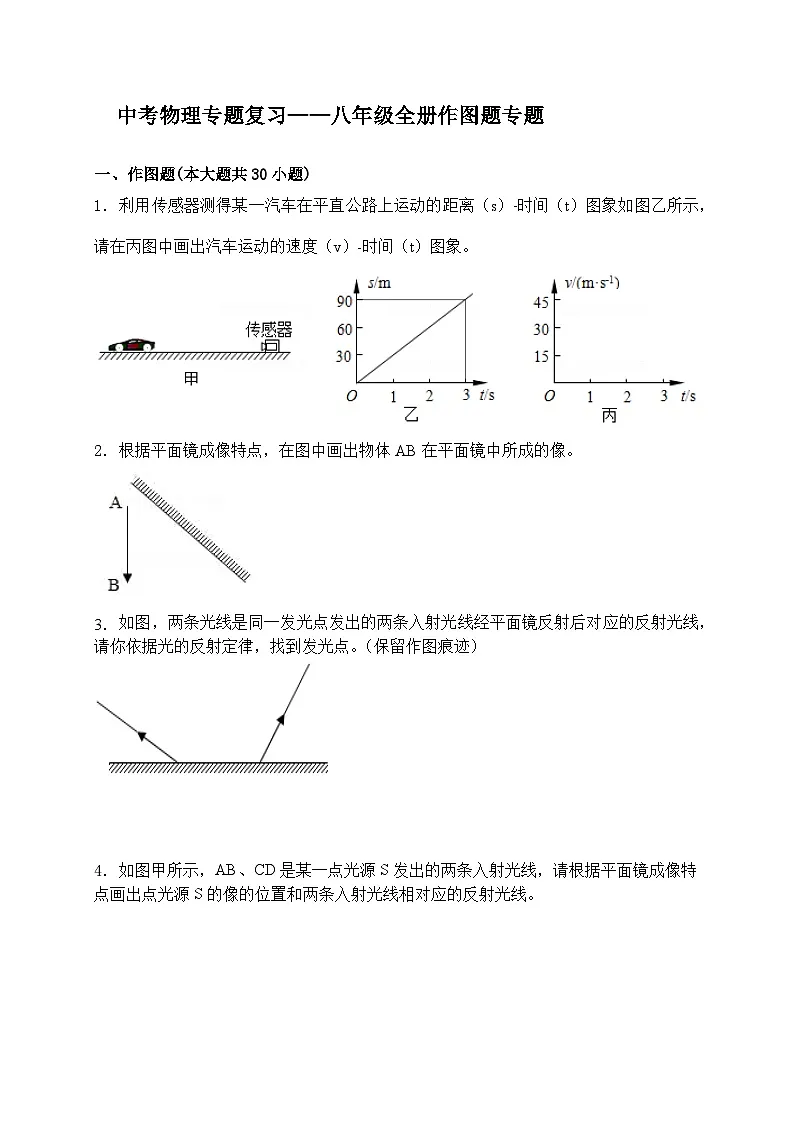

1．利用传感器测得某一汽车在平直公路上运动的距离（s）﹣时间（t）图象如图乙所示，请在丙图中画出汽车运动的速度（v）﹣时间（t）图象。
2．根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像。
如图，两条光线是同一发光点发出的两条入射光线经平面镜反射后对应的反射光线，请你依据光的反射定律，找到发光点。（保留作图痕迹）

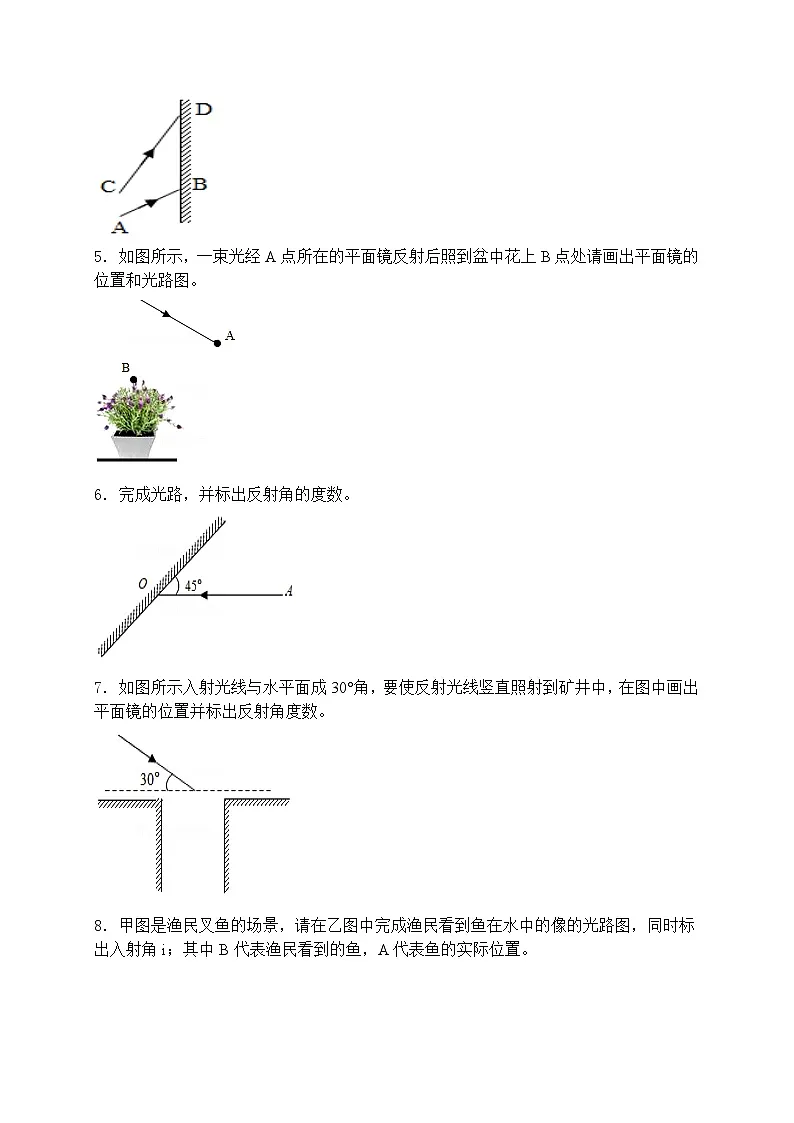

4．如图甲所示，AB、CD是某一点光源S发出的两条入射光线，请根据平面镜成像特点画出点光源S的像的位置和两条入射光线相对应的反射光线。
5．如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处请画出平面镜的位置和光路图。
6．完成光路，并标出反射角的度数。
7．如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。

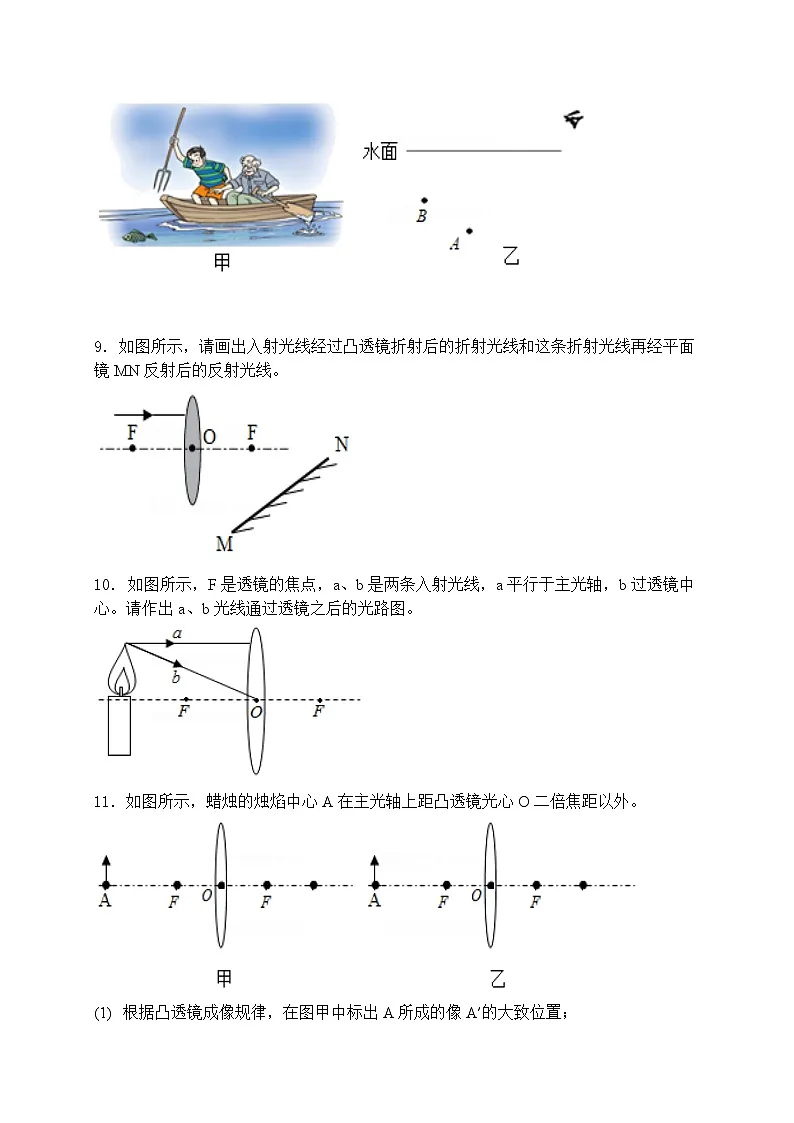

8．甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
9．如图所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线。
10．如图所示，F是透镜的焦点，a、b是两条入射光线，a平行于主光轴，b过透镜中心。请作出a、b光线通过透镜之后的光路图。
11．如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
(1)根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
(2)借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
12．请在图中完成光路图。
13．在方框中填入合适的透镜。
14．如图所示，画出经过凹透镜折射后的光线。
15．在图中画出折射光线的入射光线。
16．请画出图中入射光线经过凹透镜后的光线。
17．如图所示，小星用绳子拉着小车前进，请在O点画出小星的一只脚所受地面摩擦力的示意图。
18．请画出图静止挂在天花板下的质量为2kg的电灯所受重力的图示。
19．用力F将一物块紧压在竖直的墙壁上，物块正好匀速下滑，试画出图物块在竖直方向上的受力示意图。
20．一木箱从斜面上匀速向下滑，如图乙，请画出使该木箱下滑和阻碍木箱下滑的力的示意图。
21．如图所示为一个连通器，上部A、B、C、D四根管子均开口，在里面灌入某种液体，静止后B管中的液面位置已在图中标出，请在图中其它三根管内大致画出液面位置。
22．一个小球在水中静止时如图所示，请画出小球所受力的示意图。
23．如图所示，木球漂浮在水面上，请画出木球受到的重力G和浮力F的示意图。
24．如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。请你在图中画出作用在A点的最小动力F1及其力臂L1。
25．如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F1及杠杆所受阻力F2的示意图。
26．如图所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F1及其力臂l1。
27．如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂L。
28．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。
29．按要求完成作图，保留必要的作图痕迹。
如图，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他向上支撑时的阻力臂l。
30．利用如图所示的滑轮组拉着重为10N的物体A沿水平方向做匀速直线运动。请画出滑轮组最省力的绕线情况，并画出A对地面压力的示意图。
