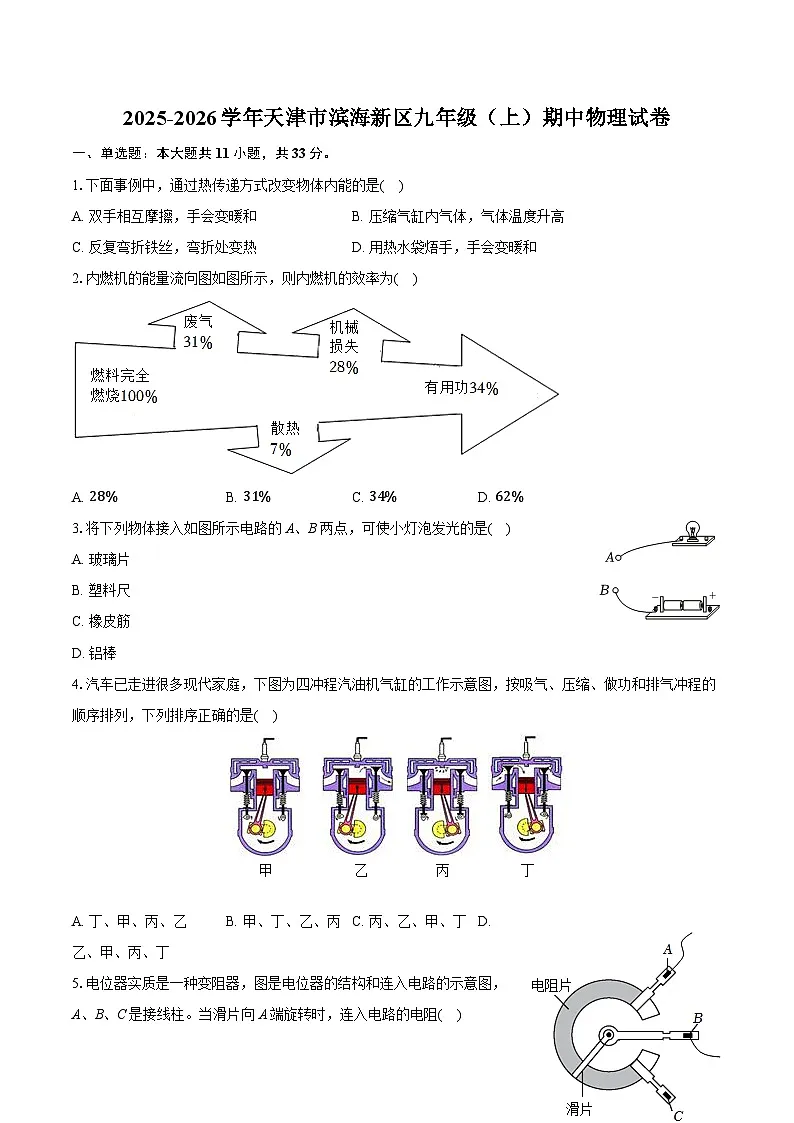

2025-2026学年天津市滨海新区九年级（上）期中物理试卷（含答案+解析）

这是一份2025-2026学年天津市滨海新区九年级（上）期中物理试卷（含答案+解析），共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下面事例中，通过热传递方式改变物体内能的是( )
A. 双手相互摩擦，手会变暖和B. 压缩气缸内气体，气体温度升高
C. 反复弯折铁丝，弯折处变热D. 用热水袋焐手，手会变暖和
2.内燃机的能量流向图如图所示，则内燃机的效率为( )
A. 28%B. 31%C. 34%D. 62%
3.将下列物体接入如图所示电路的A、B两点，可使小灯泡发光的是( )
A. 玻璃片
B. 塑料尺
C. 橡皮筋
D. 铝棒
4.汽车已走进很多现代家庭，下图为四冲程汽油机气缸的工作示意图，按吸气、压缩、做功和排气冲程的顺序排列，下列排序正确的是( )
A. 丁、甲、丙、乙B. 甲、丁、乙、丙C. 丙、乙、甲、丁D. 乙、甲、丙、丁
5.电位器实质是一种变阻器，图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻( )

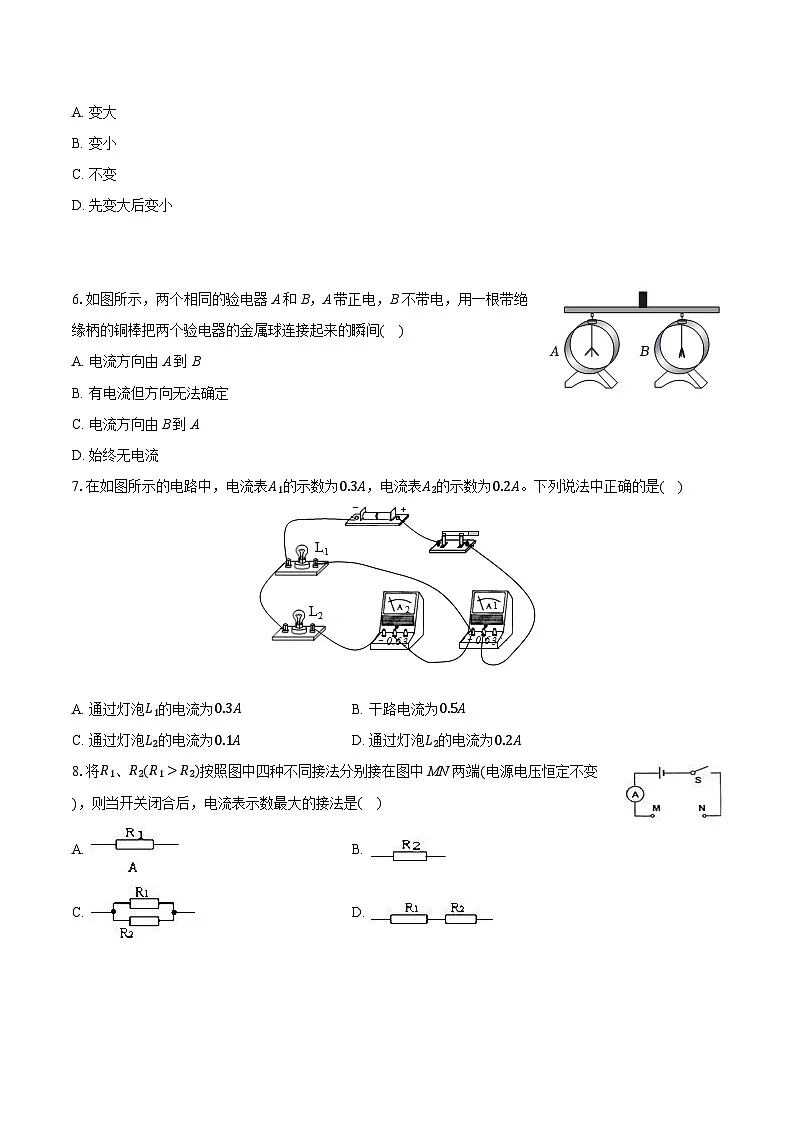

A. 变大
B. 变小
C. 不变
D. 先变大后变小
6.如图所示，两个相同的验电器A和B，A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间( )
A. 电流方向由A到B
B. 有电流但方向无法确定
C. 电流方向由B到A
D. 始终无电流
7.在如图所示的电路中，电流表A1的示数为0.3A，电流表A2的示数为0.2A。下列说法中正确的是( )
A. 通过灯泡L1的电流为0.3AB. 干路电流为0.5A
C. 通过灯泡L2的电流为0.1AD. 通过灯泡L2的电流为0.2A
8.将R1、R2(R1>R2)按照图中四种不同接法分别接在图中MN两端(电源电压恒定不变)，则当开关闭合后，电流表示数最大的接法是( )
A. B.
C. D.

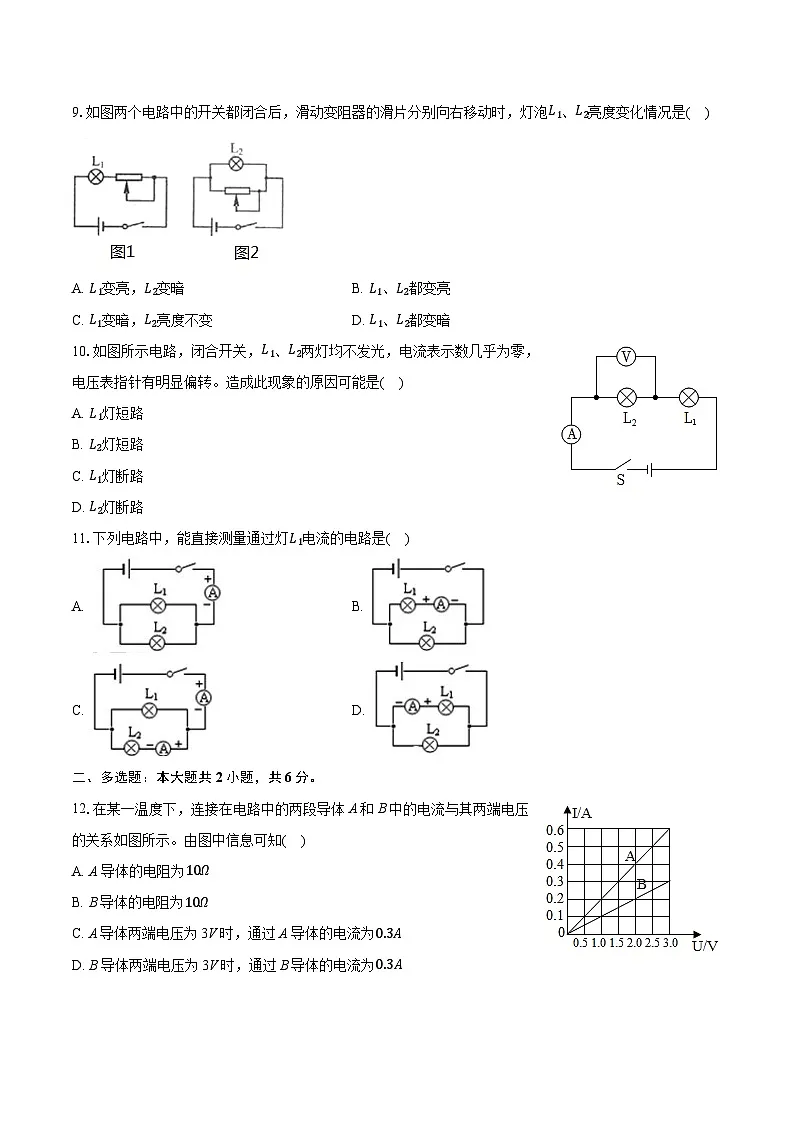

9.如图两个电路中的开关都闭合后，滑动变阻器的滑片分别向右移动时，灯泡L1、L2亮度变化情况是( )
A. L1变亮，L2变暗B. L1、L2都变亮
C. L1变暗，L2亮度不变D. L1、L2都变暗
10.如图所示电路，闭合开关，L1、L2两灯均不发光，电流表示数几乎为零，电压表指针有明显偏转。造成此现象的原因可能是( )
A. L1灯短路
B. L2灯短路
C. L1灯断路
D. L2灯断路
11.下列电路中，能直接测量通过灯L1电流的电路是( )
A. B.
C. D.
二、多选题：本大题共2小题，共6分。
12.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知( )
A. A导体的电阻为10Ω
B. B导体的电阻为10Ω
C. A导体两端电压为3V时，通过A导体的电流为0.3A
D. B导体两端电压为3V时，通过B导体的电流为0.3A
13.在图甲所示电路中，电源电压恒定，R0是定值电阻，当滑片从b端滑到a端过程中，电流表示数I与电压表示数U的关系图像如图乙所示，下列选项正确的是( )
A. 定值电阻的阻值是7.5Ω
B. 电源电压为4.5V
C. 滑动变阻器连入电路的最大阻值为20Ω
D. 当滑片P移至中点时，电流表的示数是0.3A
三、填空题：本大题共8小题，共64分。
14.“粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在一起，这是因为分子间存在______(选填“引力”或“斥力”)；穿在身上的化纤衣服易“粘”毛绒是因为衣服摩擦带了______的原因。
15.5月31日是世界“无烟曰”。吸烟危害健康，即使很少人吸烟，整个场所也会充满烟味，这是______现象，说明分子在永不停息地______。
16.我国家用室内照明灯，正常工作时的电压为 V，家庭中的用电器和开关都是 联的。
17.一个用电器工作时，需要电源电压3V，如果用干电池做电源需要 节 联起来使用。
18.有一个电阻，如果在它两端加6V的电压时，通过的电流为0.3A，电阻的阻值是 Ω；如果电阻两端电压为零，电阻的阻值是 Ω。
19.如图，电源电压为6V，闭合开关后，电压表的示数为2V，则L1两端的电压为 V；若断开开关，电压表的示数 V。
20.如图甲所示电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2=______；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为______。
21.如现有L1“3V0.3A”和L2“4V0.8A”两只小灯泡，串联后接在电路中使用时，为了使电路安全使用，电路两端允许加的最大电压为 V；若再把两只小灯泡并联后，为了使电路安全使用，电路中允许的总电流最大为 A。
四、作图题：本大题共1小题，共2分。
22.用伏安法测量某定值电阻R的阻值。
(1)请按照图1所示的电路图，以笔画线代替导线，完成图2的电路连接；
(2)根据实验需求，在虚线框内设计一个记录表格；并将某次实验的电表示数(下图所示)及计算结果填入表中。
五、实验探究题：本大题共2小题，共12分。
23.在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如表格所示：
(1)实验中应通过观察______来比较电阻的大小，这种实验方法叫转换法。
(2)选用编号为C、D的两根电阻丝进行实验，可探究导体电阻大小与______是否有关。
(3)选用编号为B、C的电阻丝接入电路进行实验，可以得出结论：______。
(4)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可以在电路中______(选填“串联”或“并联”)一只______表完成实验。
(5)为了探究导体的电阻与导体材料的关系，A电阻丝的长度应为______ m。
24.某物理实验小组正在学习用伏安法测量未知电阻Rx的阻值，实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx的阻值。电路如图所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值已知且为R0，请你把以下测量步骤补充完整。
(1)闭合开关S，______，读出电压表示数为U1。
(2)闭合开关S，______，读出电压表示数为U2。
(3)待测电阻Rx=______。(用已知量和测出的物理量符号表示)
六、计算题：本大题共2小题，共16分。
25.在1个标准大气压下，用电热水壶加热质量为2kg，初始温度为20∘C的水至70∘C，求水吸收的热量Q吸。[c水=4.2×103J/(kg⋅∘C)]
26.如图所示的电路中，电阻R1的阻值为20Ω，当电键S1断开时，电流表A的示数为0.2A，当电键S1闭合时，电流表A的示数为0.5A。求：
(1)通过电阻R1的电流。
(2)电阻R2的阻值。
七、综合题：本大题共1小题，共10分。
27.如图1所示是一种自动测定油箱内油量多少的装置。
(1)R1是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。油量表实质相当于______表；当油量减少时，R1接入电路的阻值______(选填“变大”“变小”或“不变”)，油量表示数变小；定值电阻R2可以避免电路______(选填“断路”或“短路”)，起到保护电路的作用。
(2)改装设计：用电压表代替电流表做油量表，如图2已画出部分电路，请在图2中完成电路的设计。(要求：当油箱中的油用完时，油量表的示数为零。)
答案和解析
1.【答案】D
【解析】解：A、双手相互摩擦做功，机械能转化为手的内能，是通过做功的方式改变物体的内能，故A不符合题意；
B、在四冲程内燃机在压缩冲程中，活塞压缩气体做功，机械能转化为气体的内能，使气体的内能增大、温度升高，故B不符合题意；
C、反复弯折铁丝，对铁丝做功，机械能转化为内能，是通过做功改变物体的内能，故C不符合题意；
D、用热水袋捂手，手从热水袋上吸收热量，手会变暖和，是通过热传递改变了物体的内能，故D符合题意。
故选：D。
改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
解决此类题目的关键是能根据做功和热传递改变物体内能的区别正确判断改变物体内能的方式。
2.【答案】C
【解析】解：由内燃机的能量流向图知，用来做有用功的能量占燃料完全燃烧放出能量的34%，即内燃机的效率为34%。
故选：C。
用来做有用功的那部分能量和燃料完全燃烧放出的能量之比，叫做热机的效率。
此题考查了学生对热机效率认识和理解，属于一道基础性题目。
3.【答案】D
【解析】解：A、玻璃片通常情况下是绝缘体，不容易导电，接入电路不能使小灯泡发光，故A不符合题意。
B、塑料尺是塑料制品，属于绝缘体，不能导电，接入电路无法让小灯泡发光，故B不符合题意。
C、橡皮筋一般是橡胶制品，橡胶是绝缘体，不能导电，接入电路不能使小灯泡发光，故C不符合题意。
D、铝棒是金属，金属是良好的导体，容易导电，接入电路能使电路形成通路，从而让小灯泡发光，故D符合题意。
故选：D。
容易导电的叫导体，不容易导电的叫绝缘体。
本题考查对导体和绝缘体的认识，是一道基础题。
4.【答案】A
【解析】解：甲图中两气门都关闭，活塞向上运动，汽缸容积变小，是压缩冲程；
乙图中排气门开启，进气门关闭，活塞向上运动，是排气冲程；
丙图中两气门都关闭，火花塞打火，活塞向下运动，汽缸容积变大，是做功冲程；
丁图中进气门开启，排气门关闭，活塞向下运动，是吸气冲程；
故排列顺序是：丁、甲、丙、乙。
故选：A。
根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程。最后按吸气、压缩、做功、排气的顺序排列。
解答此类题注意总结规律，在内燃机的四个冲程中，进气阀和排气阀均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；一个气阀打开，另一个气阀关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上运动。
5.【答案】B
【解析】解：根据图示可知，此时AB接入电路中，当滑片向A端旋转时，电阻丝接入电路中的长度变大，连入电路的电阻变小。
故选：B。
电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小。
本题考查了变阻器的连接方法、变阻器的原理，是一道较为简单的应用题。
6.【答案】A
【解析】解：两个相同的验电器A和B，A带正电，B不带电，用铜棒把两个验电器的金属球连接起来时，验电器B上自由电子向验电器A转移，电子带负电荷，电流方向与负电荷定向移动的方向相反，所以电流方向是由A到B。
故选：A。
正电荷定向移动的方向为电流方向，电子定向移动方向与电流方向相反。
本题考查电流的方向，难度不大。
7.【答案】D
【解析】解：两灯并联，电流表A1测干路电流，大小为0.3A，电流表A2的示数为通过灯泡L2的电流0.2A，由并联电路电流的规律，通过灯泡L1的电流为
I1=0.3A−0.2A=0.1A
故ABC错误，D正确。
故选：D。
分析电路的连接及电流表测量的电流，根据并联电路电流的规律得出L1的电流。
本题考查并联电路电流的规律，关键是电路结构的分析。
8.【答案】C
【解析】解：因为串联电路的总电阻等于各分电阻之和，因此串联电路电路总电阻比任何一个分电阻都大；而并联电路总电阻的倒数等于各分电阻倒数之和，因此并联电路的总电阻比任何一个分电阻都小；故四个选项中两个电阻并联时，电路中的总电阻最小，即电流表的示数最大。
故选：C。
根据欧姆定律进行分析可得，电路中的电阻越小，电路中的电流越大，即电流表示数越大，因此根据串联电路总电阻等于各分电阻之和；并联电路总电阻的倒数等于各分电阻倒数之和；确定四个选项中总电阻最小的连接方式。
掌握串联电路中总电阻比任何一个分电阻都大，而并联电路中总电阻比任何一个分电阻都小。
9.【答案】C
【解析】解：
根据图1可知，灯泡L1与滑动变阻器串联，当滑动变阻器的滑片向右移动时，变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，灯泡的电压变小，则由P=UI可知，灯泡L1的实际功率变小，因此灯泡L1变暗；
根据图2可知，灯泡L2与滑动变阻器并联，因为并联电路中各支路互不影响，所以变阻器的滑片向右移动时，通过灯泡L2的电流不变、其电压也不变，则灯泡L2的实际功率不变，因此灯泡L2的亮度不变。
故选：C。
首先分析两图中灯与滑动变阻器的连接方式，当滑片移动时，判断电阻的大小变化，再根据欧姆定律及串、并联电路的特点可以判断通过灯的电流或灯两端电压的变化，最后判断出灯的实际功率的变化，就可知道灯亮度的变化。
此题重点考查了串并联电路的辨别，以及结合欧姆定律分析滑动变阻器对电路的影响。
10.【答案】D
【解析】解：由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表几乎为零，说明电路中有断路故障；电压表有示数，说明电压表两接线柱到并联部分断路，即是灯L2断路，故D正确，ABC错误；故选：D。
分析电路图可知，两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障。
在判断故障时，会根据电压表的示数的变化判断：若电压表有示数，说明电压表与电源能相通，与电压表并联的部分开路；若电压表无示数，说明与电压表并联的部分短路或与电源不能相通。
11.【答案】D
【解析】解：
A.图中电流表测干路电流，故A不符合题意；
B.图中电流表A与L1串联，但电流表正负接线柱接反了，故B不符合题意；
C.图中一个电流表测量干路电流，另一电流表测量L2支路电流，不能直接测量通过灯L1电流，故C不符合题意；
D.图中电流表A与L1串联，电流表的正负接线柱正确，电流表能测L1支路电流，故D符合题意。
故选：D。
电流表应与被测电路串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，然后答题。
本题考查电流表的使用方法，分析清楚电路图是正确解题的关键。
12.【答案】BD
【解析】解：
由图象可知，当U=3V时，IA=0.6A，IB=0.3A，故C错误，D正确。
则A、B的电阻分别为：
RA=UIA=3V0.6A=5Ω，RB=UIB=3V0.3A=10Ω，故A错误，B正确。
故选：BD。
从图象中读出当A、B两端的电压为3V时的电流，根据欧姆定律求出两电阻的阻值。
本题考查了串联电路的特点和电阻的串并联特点以及欧姆定律的应用，能从数据中归纳分析出有用的信息是解决此类题目的关键。
13.【答案】ABD
【解析】解：ABC、根据图像可知，滑动变阻器的阻值最大时，电路中的电流最小，为I小=0.2A，此时加在滑动变阻器两端的电压U大=3V，由欧姆定律得，滑动变阻器的最大阻值为：R滑大=U大I小=3V0.2A=15Ω，
由电路图可知，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，由乙图可知，当电路中的电流最小为0.2A时，滑动变阻器的阻值最大，则电源电压为：U=I小(R0+R大)=0.2A×(R0+15Ω)，
当滑动变阻器的阻值最小为0时，电路中的电流最大为0.6A，电源电压为：U=I大R0=0.6A×R0，
联立以上两式可得：U=4.5V，R0=7.5Ω，故AB正确，C错误；
D、当滑片P移至中点时，滑动变阻器接入电路的阻值为：R中点=12R大=12×15Ω=7.5Ω，
由欧姆定律得此时电路中的电流为：I中点=UR中点+R0=4.5V7.5Ω+7.5Ω=0.3A，故D正确。
故选：ABD。
由电路图可知，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；
(1)根据图象可知，滑动变阻器的阻值最大时，电路中的电流最小为0.2A，由图乙确定出此时加在滑动变阻器两端的电压，由欧姆定律求得滑动变阻器的最大阻值；根据图象可知，滑动变阻器的阻值最大时，电路中的电流最小为0.2A，当滑动变阻器的阻值最小为0时，电路中的电流最大为0.6A，根据欧姆定律分别表示出电源电压，联立关系可求出电源电压和定值电阻；
(2)当滑片移至中点时，根据串联电路的电阻规律和欧姆定律求出电路中的电流，即可确定电流表的示数。
本题主要考查了欧姆定律的应用以及对动态电路的分析问题，从图象中获取有用的信息是关键。
14.【答案】引力 电
【解析】解：
(1)表面平滑的铅块紧压后会“粘”在一起，说明分子间存在着引力；
(2)穿着的化纤衣服“粘”毛绒是因为衣服摩擦起电后带电，会吸引轻小物体。
故答案为：引力；电。
分子间存在相互作用的引力和斥力；
摩擦可以使物体带电，带电体具有吸引轻小物体的性质。
本题考查了分子动理论的基本原理与现象以及摩擦起电现象，属基础题目，难度不大。
15.【答案】扩散 做无规则运动
【解析】解：即使只有很少人吸烟，由于烟分子在不停地做无规则运动，所以烟味会充满整个场所，这是扩散现象。
故答案为：扩散；做无规则运动。
一切物质的分子都在不停的做无规则运动，扩散现象是分子运动的结果。
本题考查了分子在永不停息做无规则运动的知识，锻炼了学生学以致用的能力，分子的运动我们无法直接感知，但是很多现象可以说明这一点，应掌握这些现象。
16.【答案】220
串

【解析】解：我国家庭电路的电压是220V，家用室内照明灯作为家庭电路中的用电器，正常工作时的电压等于家庭电路电压，即220V。
为了有效地控制用电器，开关和所控制的用电器要串联。
故答案为：220；串。
家庭电路的电压是220V；在串联电路中，开关控制整个电路；在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路。
本题考查家庭电路的基本常识，需牢记家庭电路电压为220V，以及用电器并联、开关与用电器串联的原因。
17.【答案】2
串

【解析】解：由于干电池串联后的总电压等于串联干电池的电压之和，一个用电器工作时，需要电源电压3V，而每节干电池电压为1.5V，因此需要串联使用，所以需要串联的节数为n=3V1.5V=2。
故答案为：2；串。
干电池串联后的总电压等于串联干电池的电压之和。
本题考查了串联电路的电压特点，属于基础题。
18.【答案】20
20

【解析】解：根据欧姆定律可得，导体的电阻：R=UI=6V0.3A=20Ω；
电阻是导体本身的一种性质，与导体两端的电压无关，所以当电阻两端电压为零时，其电阻仍为20Ω。
故答案为：20；20。
根据欧姆定律求导体的电阻；电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过它的电流无关，由此可知电阻两端电压为零时，它的阻值大小。
本题考查欧姆定律的应用和影响导体电阻的因素，难度不大。
19.【答案】4
6

【解析】解：
由图知，两灯泡串联，电压表测灯泡L2两端电压，S闭合时电压表示数是2V，即灯泡L2两端的电压是2V，
串联电路中，电源电压等于各部分电路两端电压之和，所以L1两端电压：U1=U−U2=6V−2V=4V；
当开关断开时，电压表测电源两端电压，示数为6V。
故答案为：4；6。
(1)由电路图可知，当开关闭合时，两灯泡串联，电压表测量灯泡L2两端的电压，由串联电路的电压特点计算L1两端电压。
(2)当开关断开时，电压表与灯L1串联在电源上，因灯的电阻远小于电压表的电阻，电压表的示数等于电源电压。
本题考查了串联电路的特点，是一道基础题；分析清楚电路结构、明确各电路元件的连接方式是正确解题的前提。
20.【答案】1：2 2：3
【解析】解：由图甲所示电路图可知，两电阻串联，通过两电阻的电流I相等，
电压表V1测R1两端电压，电压表V2测两电阻总电压，
由I=UR可知，U=IR，
则：UV1=IR1，UV2=I(R1+R2)，
已知：V1和V2的示数之比为1：3，
则：IR1：I(R1+R2)=1：2；
解得：R1：R2=1：2；
由图乙所示电路图可知，两电阻并联，它们两端电压U相等，
电流表A1测通过R1的电流，电流表A2测干路电流，
则I1I=UR1UR1+UR2=R2R1+R2=21+2=23。
故答案为：1：2；2：3。
图甲电路图可知，两电阻串联，图乙电路图可知，两电阻并联，根据串并联电路特点与欧姆定律、电功率公式分析答题。
本题考查了求电阻、电流之比，分析清楚电路结构、应用串并联电路特点、欧姆定律即可正确解题。
21.【答案】4.5
0.9

【解析】解：根据欧姆定律知，灯泡L1的定电流0.3A、电阻R1=U1I1=3V0.3A=10Ω；
L2的电阻R2=U2I2=4V0.8A=5Ω；
串联时，电路最大电流取两灯额定电流较小值0.3A，总电压U=I(R1+R2)=0.3A×(10Ω+5Ω)=4.5V；
并联时，电路最大电压取两灯额定电压较小值3V。此时L1电流为0.3A，L2电流I2=3V5Ω=0.6A；
总电流I=0.3A+0.6A=0.9A。
故答案为：4.5；0.9。
(1)根据欧姆定律求出两个灯泡的电阻；两只小灯泡串联后接在电路中使用时，为了使电路安全使用，串联电路的最大电流只能取两个额定电流中最小的一个，根据电阻的串联和欧姆定律求出电路两端允许加的最大电压；
(2)根据并联电路的电压特点可知两灯泡并联时两端的电压，根据欧姆定律计算电流，结合并联电路的特点计算干路电流。
本题考查了串联电路和并联电路的特点以及欧姆定律公式的灵活应用，属于中档题。
22.【答案】(1) (2)

【解析】解：(1)由图1可知，电阻R与滑动变阻器串联，电流表测电路中的电流，电压表并联在电阻R两端；由(2)可知，电表选用小测量范围，滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：
；
(2)本实验需要测量电阻两端的电压和通过电阻的电流，根据欧姆定律公式计算电阻，且需要多次测量取平均值减小误差；
由图可知，电压表选用小测量范围，分度值0.1V，其示数为2.4V；电流表选用小测量范围，分度值0.02A，其示数为0.3A，则定值电阻R的阻值为：
R=UI=Ω；
故实验数据记录表格如下：
。
故答案为：(1)；(2)
。
(1)根据电路图连接实物图；
(2)根据实验原理R=UI，要测量电阻的电压和电流，为减小误差，要多次测量取平均值作为测量结果，据此设计记录表格；根据电表选用测量范围确定分度值读数，利用R=UI求出电阻的阻值。
本题用伏安法测量某定值电阻R的阻值实验，考查了电路连接、电表的读数以及实验表格的设计等知识。
23.【答案】灯泡亮度 长度 导体的材料和长度相同时，横截面积越小，电阻越大 串联;电流 0.5
【解析】解：(1)将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法。
(2)选用编号为C、D的两根电阻丝进行实验，材料和横截面积相同，而长度不同，所以探究导体的电阻大小与导体长度的关系。
(3)如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，由表中信息可知，两次实验中灯泡的亮度不同，可得出结论：当材料和长度相同时，导体的横截面积越小，电阻越大。
(4)发现小灯泡的亮度变化不明显，则电路的电流变化较小，由于电流表能精确测量电流的大小，且根据电流表的使用规则，所以可在电路中串联一个电流表完成实验。
(5)为了探究导体的电阻与导体材料的关系，应保持长度和横截面积相同而材料不同，A、B两种不同的电阻丝的横截面积相同，其长度也应该相同，故A电阻丝的长度应为0.5m。
故答案为：(1)灯泡亮度；(2)长度；(3)导体的材料和长度相同时，横截面积越小，电阻越大；(4)串联；电流；(5)0.5。
(1)灯泡串联在电路中，电源电压一定，导体电阻越大，电路电流越小，灯泡亮度越暗，导体电阻越小，电路电流越大，灯泡越亮，可以通过小灯泡亮度判断导体电阻大小；
(2)(3)影响导体电阻大小的因素：导体的材料、长度、横截面积和温度，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
(4)电流表可较准确的测量电流大小；
(5)为了探究导体的电阻与导体材料的关系，应保持长度和横截面积相同而材料不同。
本题考查了探究影响导体电阻大小的因素，涉及了控制变量法和转换法的应用、实验分析能力，以及学生运用物理知识解决生活中实际问题的能力，难度一般。
24.【答案】滑片P移到a端 滑片P移到b端 U2U1−U2R0
【解析】解：(1)闭合开关S，待测电阻与变阻器串联，电压表测量待测电阻两端的电压。滑片P移到a端时，变阻器接入电路的阻值为0，电路为待测电阻的简单电路，读出电压表示数为U1，则电源电压为U1；
(2)闭合开关S，滑片P移到b端时，滑动变阻器接入电路的阻值最大，读出电压表示数为U2，根据串联电路的电压特点可知，变阻器两端的电压U滑=U1−U2，
由欧姆定律，电路中的电流：
Ix=I滑=U滑R0=U1−U2R0；
(3)滑动变阻器最大阻值为R0，则待测电阻为：
Rx=UxIx=U2U1−U2R0=U2U1−U2R0。
故答案为：(1)滑片P移到a端；(2)滑片P移到b端；(3)U2U1−U2R0。
用电压表分别测量出电源电压和滑动变阻器的最大电阻连入电路中时定值电阻两端的电压，根据串联电路的规律和欧姆定律求出定值电阻的大小。
本题考查了设计实验方案测电阻的能力。
25.【答案】水吸收的热量为4.2×105J。
【解析】解：质量为2kg，初始温度为20∘C的水至70∘C，水吸收的热量Q吸=cm(t−t0)=4.2×103J/(kg⋅∘C)×2kg×(70∘C−20∘C)=4.2×105J；
答：水吸收的热量为4.2×105J。
根据公式Q吸=cm(t−t0)计算吸收的热量。
本题考查热量公式的应用，属于基础题。
26.【答案】(1)通过电阻R1的电流为0.3A (2)电阻R2的阻值为30Ω
【解析】解：(1)当电键S1断开时，电路中只有电阻R2工作，电流表测量的是通过R2的电流。当电键S1闭合时，两电阻并联，电流表测量的是干路的总电流。根据并联电路的电流特点可得通过电阻R1的电流为：
I1=I−I2=0.5A−0.2A=0.3A；
(2)根据欧姆定律结合并联电路电压特点可得电源电压为：U=U1=I1R1=0.3A×20Ω=6V；
根据欧姆定律可得电阻R2的阻值为：
R2=UI2=6V0.2A=30Ω。
答：(1)通过电阻R1的电流为0.3A；
(2)电阻R2的阻值为30Ω。
(1)当电键S1断开时，电路中只有电阻R2工作，电流表测量的是通过R2的电流。当电键S1闭合时，两电阻并联，电流表测量的是干路的总电流。根据并联电路的电流特点求出通过电阻R1的电流；
(2)先根据欧姆定律结合并联电路电压特点求出电源电压，再根据欧姆定律可得电阻R2的阻值
本题考查了并联电路的特点和欧姆定律的应用，灵活运用公式是解题关键。
27.【答案】电流;变小;短路 (2)
【解析】解：(1)由图可知，两电阻串联接入电路，油量表串联在电路中，所以油量表是由电流表改装而成的；
由图可知，油量减少，浮标下移，在杠杆的作用下滑片上移，R1接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知电路中的电流变小，则油量表示数变小；定值电阻R2串联接在电路中，能防止滑动变阻器接入电路的阻值为零时造成电源短路，可以起到保护电路的作用；
(2)用电压表代替电流表做油量表，当油箱中的油用完时，油量表的示数为零，则此时电压表被短路，设计的电路图如下图所示：。
故答案为：(1)电流；变小；短路；
(2)。
(1)根据电压表并联在电路中、电流表串联在电路中判断油量表的类型；
根据油量的变化可知浮标的移动，进一步可知滑片移动的方向，从而可知滑动变阻器接入电路中电阻的变化；
定值电阻R2串联接在电路中，能防止滑动变阻器接入电路的阻值为零时造成电源短路，可以起到保护电路的作用；
(2)用电压表代替电流表做油量表，当油箱中的油用完时，油量表的示数为零说明此时电压表被短路，据此设计电路图。
本题主要考查学生根据图示信息结合所学物理知识进行分析的能力，关键是明白油量表的工作原理。编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
2.4
0.3
8
2
3
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
2.4
0.3
8
2
3
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
2.4
0.3
8
2
3
