天津市滨海新区2026年九年级上学期期末物理试题附答案

这是一份天津市滨海新区2026年九年级上学期期末物理试题附答案，共18页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。

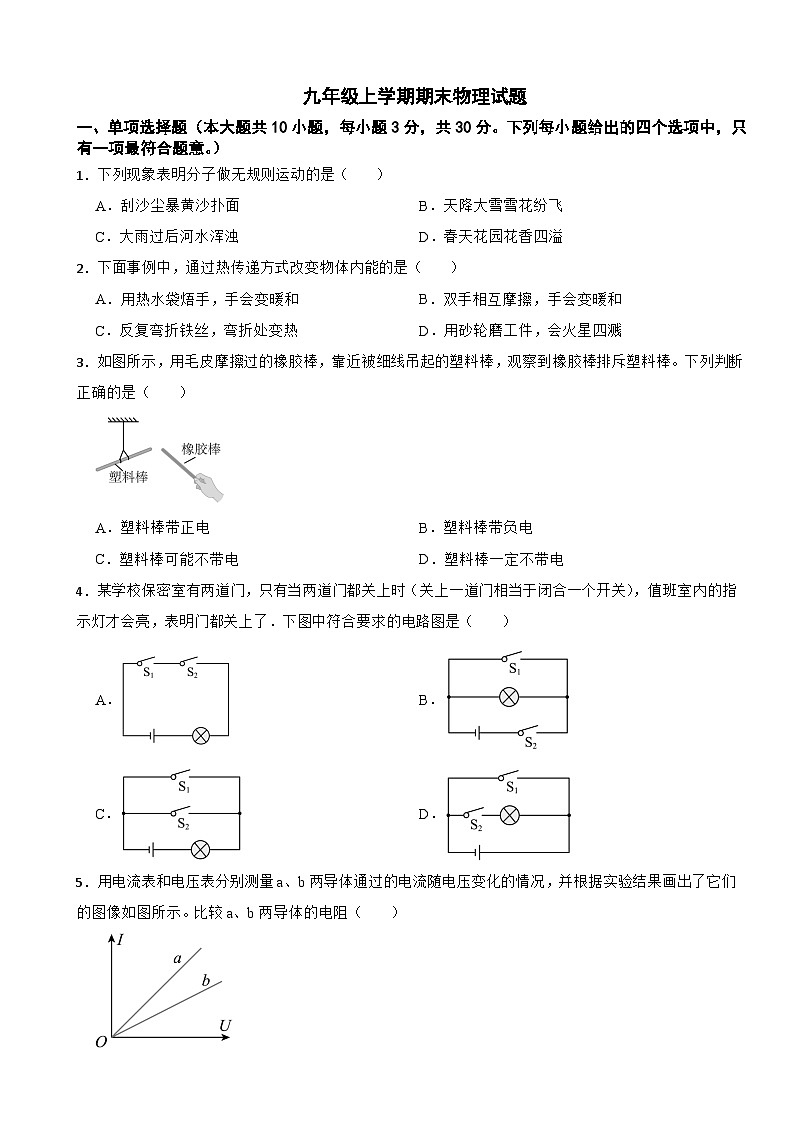

1．下列现象表明分子做无规则运动的是（ ）
A．刮沙尘暴黄沙扑面B．天降大雪雪花纷飞
C．大雨过后河水浑浊D．春天花园花香四溢
2．下面事例中，通过热传递方式改变物体内能的是（ ）
A．用热水袋焐手，手会变暖和B．双手相互摩擦，手会变暖和
C．反复弯折铁丝，弯折处变热D．用砂轮磨工件，会火星四溅
3．如图所示，用毛皮摩擦过的橡胶棒，靠近被细线吊起的塑料棒，观察到橡胶棒排斥塑料棒。下列判断正确的是（ ）
A．塑料棒带正电B．塑料棒带负电
C．塑料棒可能不带电D．塑料棒一定不带电
4．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（ ）
A．B．
C．D．
5．用电流表和电压表分别测量a、b两导体通过的电流随电压变化的情况，并根据实验结果画出了它们的图像如图所示。比较a、b两导体的电阻（ ）
A．B．C．D．无法判断
6．甲、乙两个电热器的电阻之比为，电流之比，通电相同时间。则甲、乙两个电热器产生的热量之比为（ ）
A．B．C．D．
7．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A．B．
C．D．
8．下列描述的数据符合事实的是（ ）
A．家用电冰箱的电流约100A
B．液晶电视机的功率约100W
C．一节干电池的电压是150V
D．低于100V的电压对人体是安全的
9．如图所示，为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A．二孔插座B．三孔插座
C．带开关的灯泡D．空气开关
10．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（ ）

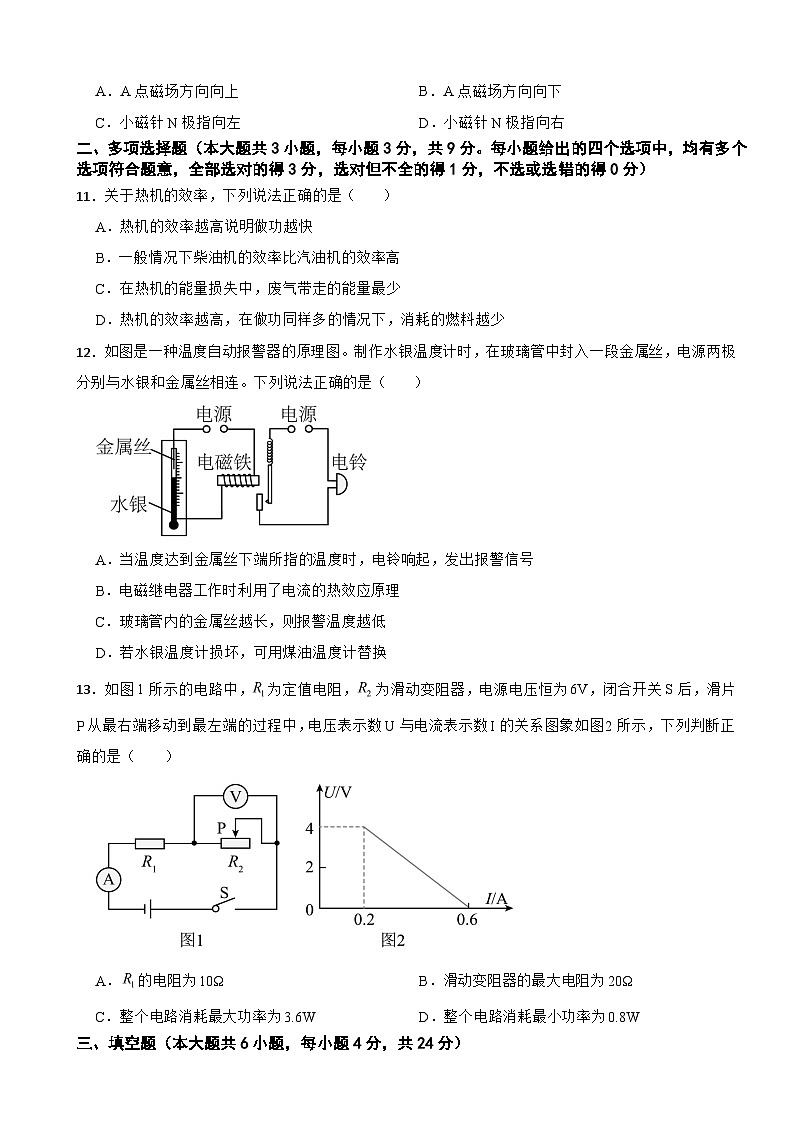

A．A点磁场方向向上B．A点磁场方向向下
C．小磁针N极指向左D．小磁针N极指向右
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．关于热机的效率，下列说法正确的是（ ）
A．热机的效率越高说明做功越快
B．一般情况下柴油机的效率比汽油机的效率高
C．在热机的能量损失中，废气带走的能量最少
D．热机的效率越高，在做功同样多的情况下，消耗的燃料越少
12．如图是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管中封入一段金属丝，电源两极分别与水银和金属丝相连。下列说法正确的是（ ）
A．当温度达到金属丝下端所指的温度时，电铃响起，发出报警信号
B．电磁继电器工作时利用了电流的热效应原理
C．玻璃管内的金属丝越长，则报警温度越低
D．若水银温度计损坏，可用煤油温度计替换
13．如图1所示的电路中，为定值电阻，为滑动变阻器，电源电压恒为6V，闭合开关S后，滑片P从最右端移动到最左端的过程中，电压表示数U与电流表示数I的关系图象如图2所示，下列判断正确的是（ ）
A．的电阻为10ΩB．滑动变阻器的最大电阻为20Ω
C．整个电路消耗最大功率为3.6WD．整个电路消耗最小功率为0.8W
三、填空题（本大题共6小题，每小题4分，共24分）
14．热机在工作时常用水来冷却，这主要是因为水的 较大的缘故；如图是四冲程汽油机工作过程的某一个冲程，这是 冲程。
15．如图所示，验电器A和B，A带正电，B不带电。若用金属棒把A和B连接起来，连接的瞬间金属棒中的电流方向是从 （选填“A到B”或“B到A”）；验电器的工作原理是 。
16．如图所示，是自动测定油箱油量的原理图，金属滑杆可绕O点转动，R是滑动变阻器的电阻片。“油量表”是由 （选填“电压表”或“电流表”）改装而成；当油量增加时电路中电阻 （选填“增大”或“减小”）。
17．在某个家庭电路中，只有空调工作了3小时。空调使用前后电能表的示数如图所示。则：空调消耗电能为 度；空调的功率为 W。
18．如图所示，为铁路安检时使用的某种金属探测器。当探测器靠近金属物体时就会产生感应电流，探测器发出警报。这种现象叫做 现象； （选填“发电机”或“电动机”）是利用这个原理制成的。
19．某种电灯泡规格为“220V；100W”，其正常工作时电阻为 Ω；若将两只该规格的电灯泡串联后接在220V电路上，工作时两只电灯泡总电功率为 （不计温度对灯丝电阻的影响）
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．额定功率为3000W的电热水器正常工作时，将50kg的水从20℃加热到50℃。[已知]，不计热量损失。求：
（1）加热过程中水吸收的热量；
（2）加热所需时间是多少分钟。
21．如图所示的电路中，电源电压保持不变，电阻的阻值为10Ω。只闭合开关时，电流表的读数为0.6A；两个开关都闭合时，电流表的读数为0.8A。求：
（1）电源电压；
（2）的阻值。
22．如图甲，是小华“探究串联电路的电压规律”的实验电路图。
（1）选用 （选填“相同”或“不同”）规格的小灯泡灯、连入电路；根据 的电压选择电压表的量程；连接电路时，开关应 。
（2）闭合开关后，小华发现两灯均不亮。于是他用电压表分别测量AB两点、BC两点、AC两点间电压，测得、、。经检查，只有和两灯中的一盏出现故障，则故障可能是 （请指明故障灯和故障原因）。
（3）某次测量时电压表示数如图乙所示，电压表示数为 V。
（4）排除故障，经多次实验，小华采集了一些实验数据如下表。根据实验数据初步得出的实验结论是： 。（用文字叙述）
23．小明在探究“电流与电阻关系”的实验时，设计了如图1所示电路。
（1）实验中滑动变阻器的作用是保护电路和______（选填“A”或“B”）。
A．控制电阻两端的电压不变B．改变电阻两端的电压
（2）闭合开关前，应将滑片移至滑动变阻器的 （选填“A”或“B”）端。
（3）图2是根据实验数据做出的电流I和电阻R的关系图象，由此可知电阻R两端的电压为 V；实验时，直接将电阻R由5Ω更换为10Ω，为了达到实验目的，则闭合开关后，应将滑片适当向 （选填“左”或“右”）调，使电压表示数和前一次实验相同。
（4）更换电阻进行多次实验的目的是______。（选填“A”或“B”）
A．寻找普遍规律B．求平均值以减少误差
（5）分析图象得到的实验结论是： 。
24．如图所示，是探究“影响电阻大小的因素”实验电路，实验室备有几种电阻丝，规格如下表，实验小组中甲、乙、丙三位同学做出如下猜想：
甲：导体电阻与导体长度有关；
乙：导体电阻与导体材料有关；
丙：导体电阻与导体横截面积有关。
（1）实验中通过比较 ，来间接比较电阻丝电阻的大小；这种实验方法叫 （选填“转换法”或“控制变量法”）；
（2）若要验证乙同学猜想，应该选用 两根电阻丝对比实验（填材料编号）；
（3）选用a、b电阻丝对比实验，是验证 （选填“甲”“乙”或“丙”）同学猜想；
（4）通过多组实验发现：同种材料、横截面积相同的导体，长度越长，电阻越 ；同种材料、长度相同的导体，横截面积越大，电阻越 。
25．小强同学要测量一个未知阻值的电阻，但是身边只有一个阻值已知的定值电阻、一个电压不变的电源、一块电压表，开关和导线若干。经过认真思考，小强设计了如图的测量电路，请你协助小强解决下列问题：
（1）请根据电路图将图实物连接完整 （导线不能交叉）；
（2）参照步骤一，将步骤二补充完整：
步骤一：断开开关、闭合开关S，记下电压表的示数；
步骤二： ；
（3）写出待测电阻的数学表达式 （用已知量和测量量表示）。
答案解析部分
1．【答案】D
【解析】【解答】ABC．黄沙扑面、雪花纷飞、河水浑浊，肉眼可见，都是物体在做机械运动，不属于分子运动，故ABC不符合题意；
D．闻到花香四溢，是扩散现象，是分子在不停地做无规则运动，故D符合题意。
故选D。
【分析】物体位置的变化是机械运动；闻到气味，是分子运动。
2．【答案】A
【解析】【解答】A．用热水袋焐手，手从热水袋上吸收热量，通过热传递的方式改变物体的内能，故A符合题意；
BCD．双手相互摩擦、反复弯折铁丝、砂轮磨工件，发生能量变化，机械能转化为内能，是做功的方式改变物体的内能，故BCD不符合题意。
故选A。
【分析】物体间温度不同， 通过热传递改变内能；物体间相互摩擦、反复弯折，是做功改变内能。
3．【答案】B
【解析】【解答】用毛皮摩擦过的橡胶棒，得到电子带负电，靠近吊起的塑料棒时，橡胶棒排斥塑料棒。根据同种电荷相互排斥，则塑料棒一定带负电。故ACD错误，B正确；
故选B。
【分析】同种电荷相互排斥，可以判断物体带电性质。
4．【答案】A
【解析】【解答】学校保密室的两道门都关上时，相当于开关都闭合，值班室内的指示灯才会亮，电路构成通路，两个开关是串联连接，故A符合题意。
故选A.【分析】多个开关共同控制用电器，开关和用电器串联。
5．【答案】C
【解析】【解答】图中，当电压相同时，a导体的电流较大，根据，a导体的电阻较小，则，故C符合题意，BCD不符合题意。
故选C。
【分析】电压一定时，电阻越小，通过导体的电流越大。
6．【答案】B
【解析】【解答】根据Q=I2Rt，计算甲、乙两个电热器产生的热量之比为：。故选B。
故选B。
【分析】根据Q=I2Rt，计算电流产生的热量和热量的比值。
7．【答案】D
【解析】【解答】A．图中，滑动变阻器与定值电阻并联，电流表与定值电阻串联，并联电路各支路互不影响，滑片P向右移动时，电流表示数不变，故A不符合题意；
B．滑动变阻器与定值电阻并联，电流表测量干路的电流，滑片P向右移动，电阻变大，电流变小，干路电流变小，电流表示数变小，故B不符合题意；
C．滑动变阻器与定值电阻串联，电压表测量定值电阻的电压，当滑片P向右移动时，电阻变大，电流变小，根据，定值电阻两端的电压变小，故C不符合题意；
D．滑动变阻器与定值电阻串联，电压表测量滑动变阻器的电压，当滑片P向右移动时，电阻变大，电流变小，根据，定值电阻两端的电压变小，滑动变阻器两端的电压变大，即电压表示数变大，故D符合题意。
故选D。
【分析】在并联电路中，各支路互不影响；支路电阻变大，干路电流减小；在串联电路中，电阻变大，电流减小，变大的电阻分压变大，其他位置分压变小。
8．【答案】B
【解析】【解答】A．家用电冰箱的电流约1A，故A不符合实际；
B．液晶电视机的额定功率在100W左右，故B符合实际；
C．一节新的干电池，电压是1.5V，故C不符合实际；
D．人体安全的电压不高于36V，故D不符合实际。
故选B。
【分析】根据常见用电器的电流、电功率、电压，结合数据解答。
9．【答案】C
【解析】【解答】A．图中，两孔插座与其他用电器并联，接线左零右火，连接正确，故A正确，不符合题意；
B．图中，三孔插座与其他用电器并联，接线左零右火上地线，连接正确，故B正确，不符合题意；
C．灯泡的开关接在火线和和灯泡间，开关接在零线上，灯泡连接着火线，不安全，故C错误，符合题意；
D．空气开关相当于保险丝，串联在干路中，连接正确，故D正确，不符合题意。
故选C。
【分析】连接插座时，左零右火上接地；灯泡的开关连接在火线一侧。
10．【答案】D
【解析】【解答】AB．图中，闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则判断，通电螺线管的右端为N极、左端为S极；在磁体外部，磁感线从N极指向S极，则A点的磁场方向向左，故AB错误；
CD．通电螺线管的右端是N极，根据异名磁极相互吸引，小磁针的S极向左，N极指向右，故C错误，D正确。
故选D。
【分析】根据通电螺线管电流方向，结合安培定则，判断磁极位置，结合异名磁极相互吸引，判断小磁针的指向。
11．【答案】B,D
【解析】【解答】A．热机的效率越高，是有用功占燃料完全燃烧放出的热量比越高，与做功快慢无关，故A错误；
B．柴油机的压缩冲程中，压缩比高于汽油机，能量利用率高，柴油机的效率高于汽油机，故B正确；
C．根据热机的工作，热机损失的能量中，废气带走的热量占多数，故C错误；
D．热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，热机效率越高，有用功相同时，消耗的燃料越少，故D正确。
故选BD。
【分析】热机效率越高，做的有用功和总热的比值大；热机效率和做功快慢无关；热机工作时，废气带走能量最多。
12．【答案】A,C
【解析】【解答】AB．温度升高时，水银柱上升，与金属丝连通，左侧形成通路，电磁铁有磁性，吸引衔铁，使触点接触，右侧电路接通，电铃发出报警信号，利用了电流的磁效应，故A正确，B错误；
C．温度计中，金属丝越长，液柱上升时，接通电路时的温度越低，则报警温度越低，故C正确；
D．煤油是绝缘体，当煤油与金属丝接触时，不能使左侧电路成为通路，温度计中液体不能用煤油，故D错误。
故选AC。
【分析】电磁继电器工作时，利用了电流的磁效应，温度计中金属丝越长，温度升高接通电路时的温度越低，报警温度越低。
13．【答案】A,B,C
【解析】【解答】图1中，电阻和变阻器串联，电压表测两端的电压，电流表测电路中的电流。
AC．图2中，当滑动变阻器接入的电阻为0时，只有R1接入电路，电流最大，的电阻为，电路消耗的最大功率：P大=UI1=6V×0.6A=3.6W，故AC正确；
BD．当滑动变阻器接入的电阻最大时，总电阻最大，电流最小，图2中，I2=0.2A，U2=4V，滑动变阻器的最大电阻为：，电路消耗的最小功率P小=UI2=6V×0.2A=1.2W，故B正确，D错误。
故选ABC。
【分析】根据定值电阻的电压和电流，根据，计算电阻；根据滑动变阻器的最大分压和对应的电流，计算最大电阻；根据P=UI，计算电功率大小。
14．【答案】比热容；做功
【解析】【解答】水的比热容较大，质量和升高的温度相同时，水吸收的热量多，热机用流动水进行冷却效果好。
图中，两气门关闭、火花塞点火、活塞向下移动，是做功冲程。故第1空填：比热容；第2空填：做功。
【分析】水的比热容较大，吸热能力强，变为为发动机降温；根据汽油机气门状态和活塞运行方向，判断冲程。
15．【答案】A到B；同种电荷相斥
【解析】【解答】验电器A缺少电子带正电，B不带电，用金属棒把A、B连接起来，自由电子由B到A移动，而自由电子的定向移动方向与电流方向相反，则金属棒中的电流方向由A到B。
同种电荷相互排斥，是验电器的工作原理。故第1空填：A到B；第2空填：同种电荷相斥。
【分析】带电体接触时电子转移，从电子多向电子少移动；验电器根据同种电荷相互排斥工作。
16．【答案】电流表；减小
【解析】【解答】图中，闭合开关，两电阻串联，油量表串联接入电路，是电流表改装的。
当油面上升时，滑动变阻器滑片向下，接入电路中的电阻变小，则电路中总电阻减小。故第1空填：电流表；第2空填：减小。
【分析】电流表需要串联连接；滑动变阻器的滑片靠近下面的接线柱， 电阻减小。
17．【答案】3；1000
【解析】【解答】根据电能表示数差，计算空调消耗的电能为：，
解时间，计算空调的实际功率为。故第1空填：3；第2空填：1000。
【分析】根据电能表窗口示数差，计算消耗的电能；根据，计算电功率。
18．【答案】电磁感应；发电机
【解析】【解答】当金属探测器靠近金属物体，则闭合电路的部分导体在切割磁感线，产生了感应电流，探测器警报，利用的是电磁感应原理；发电机根据电磁感应现象制成。故第1空填：电磁感应；第2空填：发电机。【分析】闭合电路的部分导体切割磁感线，产生感应电流，是电磁感应现象，可制成发电机。
19．【答案】484；50
【解析】【解答】灯泡正常工作时，电阻，
两只规格相同的电灯泡串联接在220V电路上，电路中总电阻：，
电灯泡总电功率：。故第1空填：484；第2空填：50。
【分析】根据，结合电压和电功率，计算电阻；根据电压和电阻，计算实际电功率。
20．【答案】（1）解：加热过程中水吸收的热量为
（2）解：不计热量损失，电热水器消耗的电能为W=Q吸=6.3×106J
由可知，加热的时间为
【解析】【分析】（1）根据Q=cmΔt，计算水吸收热量的多少；
（2）根据，计算加热时间。
（1）加热过程中水吸收的热量为
（2）不计热量损失，电热水器消耗的电能为W=Q吸=6.3×106J
由可知，加热的时间为
21．【答案】（1）解：只闭合开关S0时，电路为只有电阻R1的简单电路，电流表的示数I1=0.6A，电阻R1的阻值为10Ω，则电源电压
（2）解：两个开关都闭合时，则电阻R1与R2并联，电流表测干路中电流，电流表的读数I=0.8A，由并联电路电压规律可知，R2两端电压等于电源电压，即
则通过R2的电流为
R2的阻值。
【解析】【分析】（1）根据U=IR，计算电源电压；
（2）根据并联电路电流规律，计算支路电流，根据，计算电阻。
（1）只闭合开关S0时，电路为只有电阻R1的简单电路，电流表的示数I1=0.6A，电阻R1的阻值为10Ω，则电源电压
（2）两个开关都闭合时，则电阻R1与R2并联，电流表测干路中电流，电流表的读数I=0.8A，由并联电路电压规律可知，R2两端电压等于电源电压，即
则通过R2的电流为
R2的阻值
22．【答案】（1）不同；电源；断开
（2）断路
（3）1.2
（4）串联电路中的总电压等于各部分电压之和
【解析】【解答】探究串联电路的电压规律时，
（1）实验时，选用不同规格的小灯泡灯、连入电路，可以探究普遍性。
根据电源电压来选择电压表的量程，电源电压不超过3V，电压表则选0~3V量程，若超过3V，则选0~15V量程。
连接电路时，开关应断开，防止连接时出现短路等情况，损坏电路元件，可保护电路。
（2）闭合开关后，两灯均不亮。用电压表测量AB两点、BC两点、AC两点间电压，测得、、，则AB和AC之外的电路为通路，BC之外的电路为断路，则故障可能是断路。
（3）根据图乙，电压表选用选0 ～3V量程，分度值为，电压表示数为。
（4）根据实验数据有，，，得出的实验结论是：串联电路的总电压等于各部分电路两端电压之和。
【分析】（1）利用不同规格的灯泡，探究电压规律的普遍性，根据电源判断电压表的量程，连接电路时，开关要断开；
（2）电路串联，发生断路，用电器不工作，电压表测量断路处，电压表有示数；
（3）根据电压表量程和指针位置，测量电压；
（4）根据多次实验数据，测量断路中，各用电器分压之和等于电源电压。
（1）[1]为得出普遍性的规律，要选用不同规格的小灯泡灯、连入电路。
[2]要根据电源电压来选择电压表的量程，若电源电压不超过3V，则选0 ～3V量程，若超过3V，则选0 ～15V量程。
[3]连接电路时，开关应断开，这是为了保护电路，防止连接过程中出现短路等情况损坏电路元件。
（2）闭合开关后，小华发现两灯均不亮。于是他用电压表分别测量AB两点、BC两点、AC两点间电压，测得、、，可知AB和AC之外的电路为通路，BC之外的电路为断路，经检查，只有和两灯中的一盏出现故障，则故障可能是断路。
（3）某次测量时电压表示数如图乙所示，电压表选用选0 ～3V量程，分度值为，电压表示数为。
（4）根据实验数据有
初步得出的实验结论是：串联电路的总电压等于各部分电路两端电压之和。
23．【答案】（1）A
（2）B
（3）2；左
（4）A
（5）电压不变时，流过导体的电流与电阻成反比
【解析】【解答】探究电流与电阻关系时，
（1）实验时，需控制定值电阻两端的电压不变，滑动变阻器可保护电路，还要保持电阻R两端的电压不变，故选A。
（2）图中，滑动变阻器接入右半段，闭合开关前，应将滑动变阻器滑片移阻值最大位置，即在B端，可保护电路；
（3）图2中，电阻R两端的电压为：
实验中，把的电阻换成的电阻，电阻两端的电压变大，探究电流与电阻关系时，要控制电压不变，则增大滑动变阻器两端的电压，增大滑动变阻器电阻阻值，应把滑片向左滑动。
（4）实验时，更换电阻进行多次实验，多次实验，可寻找普遍规律，故选A。
（5）根据图像，为反比例函数，可得实验结论：在电压一定时，通过电阻的电流与该电阻成反比。
【分析】（1）探究电流与电阻的关系时，需要保持电压一定，利用滑动变阻器实现电压一定；
（2）闭合开关前，滑片位于电阻最大处；
（3）根据电流和电阻图像，利用U=IR，计算电压；电压表处的电阻变大，分压变大，需要将滑动变阻器的取值变大；
（4）探究电流和电阻规律时，多次实验，可以探究普遍性；
（5）电压一定时，通过导体的电流和电阻成反比。
（1）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，故此实验中滑动变阻器的作用是保护电路和保持电阻R两端的电压不变，故选A。
（2）如图滑动变阻器接入右半段，闭合开关前应将滑动变阻器滑片移阻值最大位置，以起到保护电路的作用，因而闭合开关前应将滑动变阻器滑片移至B端。
（3）[1]由图2可知，电阻R两端的电压为
[2]实验中，当把的电阻换成的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左端滑动。
（4）根据归纳法的要求，更换电阻进行多次实验，将实验数据记录下来，这样多次实验的目的是寻找普遍规律，故选A。
（5）分析图像图象为反比例函数，故可得出实验结论：在电压一定时，通过电阻的电流与该电阻成反比。
24．【答案】（1）电流表示数的大小；转换法
（2）cd
（3）丙
（4）大；小
【解析】【解答】探究电阻大小的影响因素时，
（1）实验时，电阻越大，通过的电流越小，通过电流表的示数可以判断电阻的大小，利用了转换法。
（2）探究乙的猜想，电阻大小跟导体的材料是否有关，应保持横截面积和长度相同，材料不同的导体，应选用cd两根电阻丝接入电路中。
（3）选择a、b电阻丝进行实验，a和b的材料和长度相同，横截面积不同，探究的是导体电阻大小与导体横截面积的关系，即猜想丙。
（4）根据多组实验：导体的材料、横截面积相同，长度越大，电流越小，导体的电阻越大；导体的材料、长度相同，横截面积越大，电流越大，则导体的导电性越好，电阻越小。
【分析】（1）探究电阻的影响因素时，电流越小，接入电路中的电阻越大；
（2）探究电阻和材料的关系，需要保持长度和横截面积相同；
（3）当导体的材料和长度相同时，横截面积越大，电阻越小；
（4）导体和材料和横截面积相同，电阻大小和长度有关；导体的材料和长度相同，横截面积越大， 电阻越小。
（1）[1][2]电阻是导体对电流的阻碍作用，电阻越大，阻碍作用越大，通过的带你留越小，故可以通过观察电流表的示数可以判断电阻的大小，应用的实验方法叫转换法。
（2）探究电阻大小跟导体的材料是否有关，根据控制变量法要求，应选择横截面积和长度相同的电阻丝，而材料不同的导体，所以应选用cd两根电阻丝分别接入电路中。
（3）选择编号为ab的两根电阻丝进行实验，a和b的材料和长度相同，横截面积不同，根据控制变量法知，探究的是导体电阻大小与导体横截面积的关系，即猜想丙。
（4）[1][2]通过多组实验发现：同种材料、横截面积相同的导体，长度越大，电流越小，说明导体的电阻越大；同种材料、长度相同的导体，横截面积越大，电流越大，说明导体的导电性越好，电阻越小。
25．【答案】；闭合开关S、，记下电压表的示数；；
【解析】【解答】测量未知阻值的电阻时，
（1）实验时，两电阻串联，和未知电阻并联，电压表并联在定值电阻两端，如下图所示：
（2）实验时，断开开关、闭合开关S，电压表测量定值电阻两端电压，步骤二，应闭合开关S、，将电阻短路，电压表测量电源电压，记下电压表的示数。
（3）实验时，断开开关、闭合开关S时，电压表测量两端电压为；闭合开关S、时，电源电压为，则断开开关、闭合开关S时，电阻两端电压：，
两电阻串联，两电阻的电流相等，即：，电阻的阻值：。
【分析】（1）根据电路图，电阻串联，电压表和R0并联，连接实物图；
（2）分别利用电压表测量电源电压和定值电阻的分压，计算各电阻分压；
（3）根据定值电阻分压和电阻，利用，计算电流；根据，计算电阻。实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
材料编号
材料
长度/m
横截面积/
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
