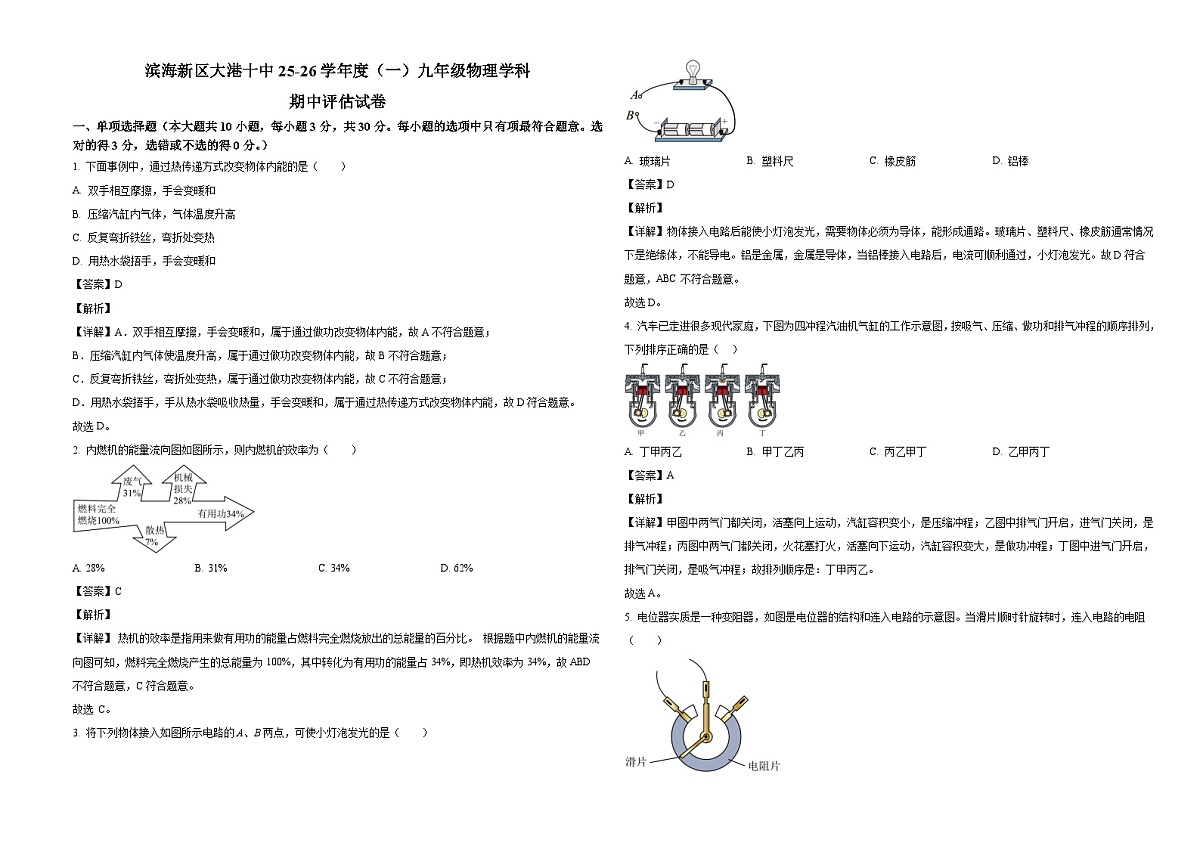

天津市滨海新区2025-2026学年九年级上学期11月期中物理试题（有答案和解析）

这是一份天津市滨海新区2025-2026学年九年级上学期11月期中物理试题（有答案和解析），共8页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题的选项中只有项最符合题意。选对的得3分，选错或不选的得0分。）
1. 下面事例中，通过热传递方式改变物体内能的是（ ）
A. 双手相互摩擦，手会变暖和
B. 压缩汽缸内气体，气体温度升高
C. 反复弯折铁丝，弯折处变热
D. 用热水袋捂手，手会变暖和
【答案】D
【解析】
【详解】A．双手相互摩擦，手会变暖和，属于通过做功改变物体内能，故A不符合题意；
B．压缩汽缸内气体使温度升高，属于通过做功改变物体内能，故B不符合题意；
C．反复弯折铁丝，弯折处变热，属于通过做功改变物体内能，故C不符合题意；
D．用热水袋捂手，手从热水袋吸收热量，手会变暖和，属于通过热传递方式改变物体内能，故D符合题意。
故选D。
2. 内燃机的能量流向图如图所示，则内燃机的效率为（ ）
A. 28%B. 31%C. 34%D. 62%
【答案】C
【解析】
【详解】 热机的效率是指用来做有用功的能量占燃料完全燃烧放出的总能量的百分比。 根据题中内燃机的能量流向图可知，燃料完全燃烧产生的总能量为100%，其中转化为有用功的能量占34%，即热机效率为34%，故ABD不符合题意，C符合题意。
故选 C。
3. 将下列物体接入如图所示电路的A、B两点，可使小灯泡发光的是（ ）
A. 玻璃片B. 塑料尺C. 橡皮筋D. 铝棒
【答案】D
【解析】
【详解】物体接入电路后能使小灯泡发光，需要物体必须为导体，能形成通路。玻璃片、塑料尺、橡皮筋通常情况下是绝缘体，不能导电。铝是金属，金属是导体，当铝棒接入电路后，电流可顺利通过，小灯泡发光。故D符合题意，ABC不符合题意。
故选D。
4. 汽车已走进很多现代家庭，下图为四冲程汽油机气缸的工作示意图，按吸气、压缩、做功和排气冲程的顺序排列，下列排序正确的是（ ）
A. 丁甲丙乙B. 甲丁乙丙C. 丙乙甲丁D. 乙甲丙丁
【答案】A
【解析】
【详解】甲图中两气门都关闭，活塞向上运动，汽缸容积变小，是压缩冲程；乙图中排气门开启，进气门关闭，是排气冲程；丙图中两气门都关闭，火花塞打火，活塞向下运动，汽缸容积变大，是做功冲程；丁图中进气门开启，排气门关闭，是吸气冲程；故排列顺序是：丁甲丙乙。
故选A。

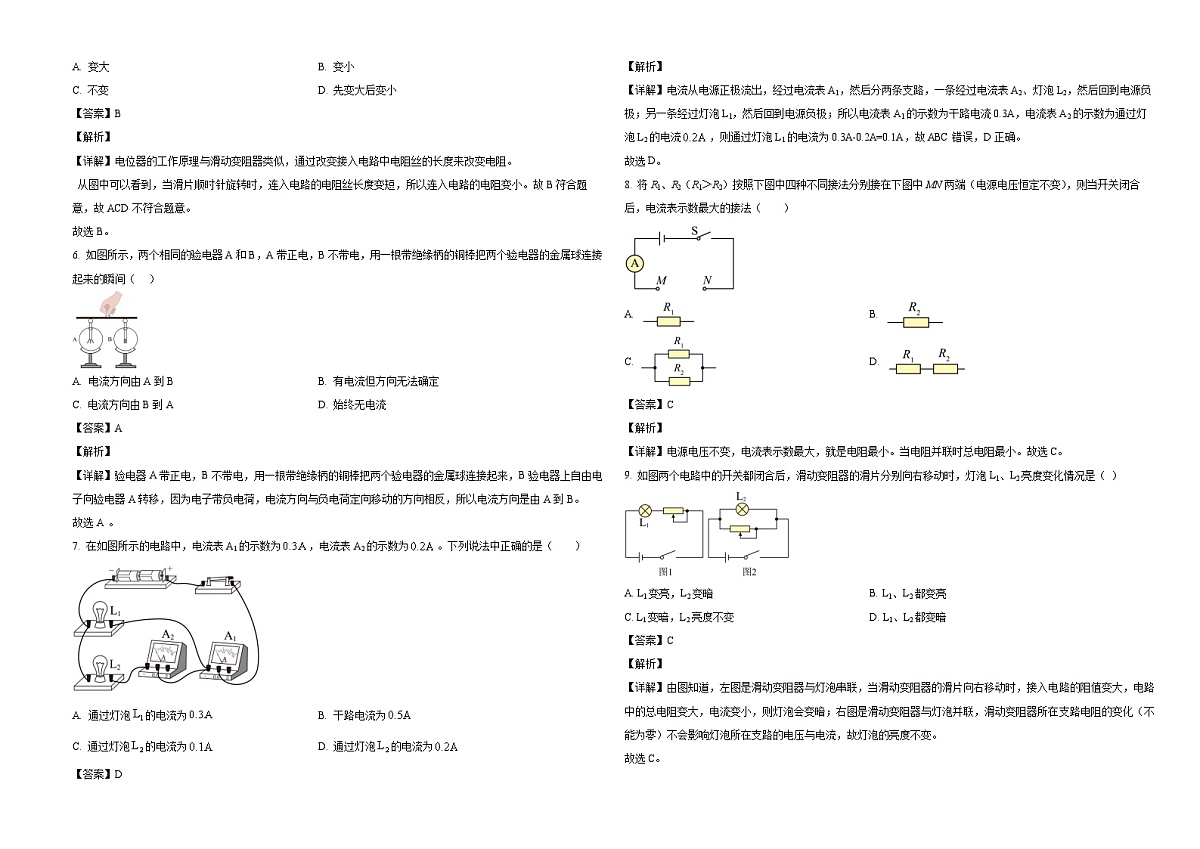

5. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图。当滑片顺时针旋转时，连入电路的电阻（ ）
A. 变大B. 变小
C. 不变D. 先变大后变小
【答案】B
【解析】
【详解】电位器的工作原理与滑动变阻器类似，通过改变接入电路中电阻丝的长度来改变电阻。
从图中可以看到，当滑片顺时针旋转时，连入电路的电阻丝长度变短，所以连入电路的电阻变小。故B符合题意，故ACD不符合题意。
故选B。
6. 如图所示，两个相同的验电器A和B，A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（ ）
A. 电流方向由A到BB. 有电流但方向无法确定
C. 电流方向由B到AD. 始终无电流
【答案】A
【解析】
【详解】验电器A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来，B验电器上自由电子向验电器A转移，因为电子带负电荷，电流方向与负电荷定向移动的方向相反，所以电流方向是由A到B。
故选A 。
7. 在如图所示的电路中，电流表A1的示数为，电流表A2的示数为。下列说法中正确的是（ ）
A. 通过灯泡的电流为B. 干路电流为
C. 通过灯泡的电流为D. 通过灯泡的电流为
【答案】D
【解析】
【详解】电流从电源正极流出，经过电流表A1，然后分两条支路，一条经过电流表A2、灯泡L2，然后回到电源负极；另一条经过灯泡L1，然后回到电源负极；所以电流表A1的示数为干路电流0.3A，电流表A2的示数为通过灯泡L2的电流，则通过灯泡L1的电流为0.3A-0.2A=0.1A，故ABC错误，D正确。
故选D。
8. 将R1、R2（R1＞R2）按照下图中四种不同接法分别接在下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】电源电压不变，电流表示数最大，就是电阻最小。当电阻并联时总电阻最小。故选C。
9. 如图两个电路中的开关都闭合后，滑动变阻器的滑片分别向右移动时，灯泡L1、L2亮度变化情况是（ ）
A. L1变亮，L2变暗B. L1、L2都变亮
C. L1变暗，L2亮度不变D. L1、L2都变暗
【答案】C
【解析】
【详解】由图知道，左图是滑动变阻器与灯泡串联，当滑动变阻器的滑片向右移动时，接入电路的阻值变大，电路中的总电阻变大，电流变小，则灯泡会变暗；右图是滑动变阻器与灯泡并联，滑动变阻器所在支路电阻的变化（不能为零）不会影响灯泡所在支路的电压与电流，故灯泡的亮度不变。
故选C。

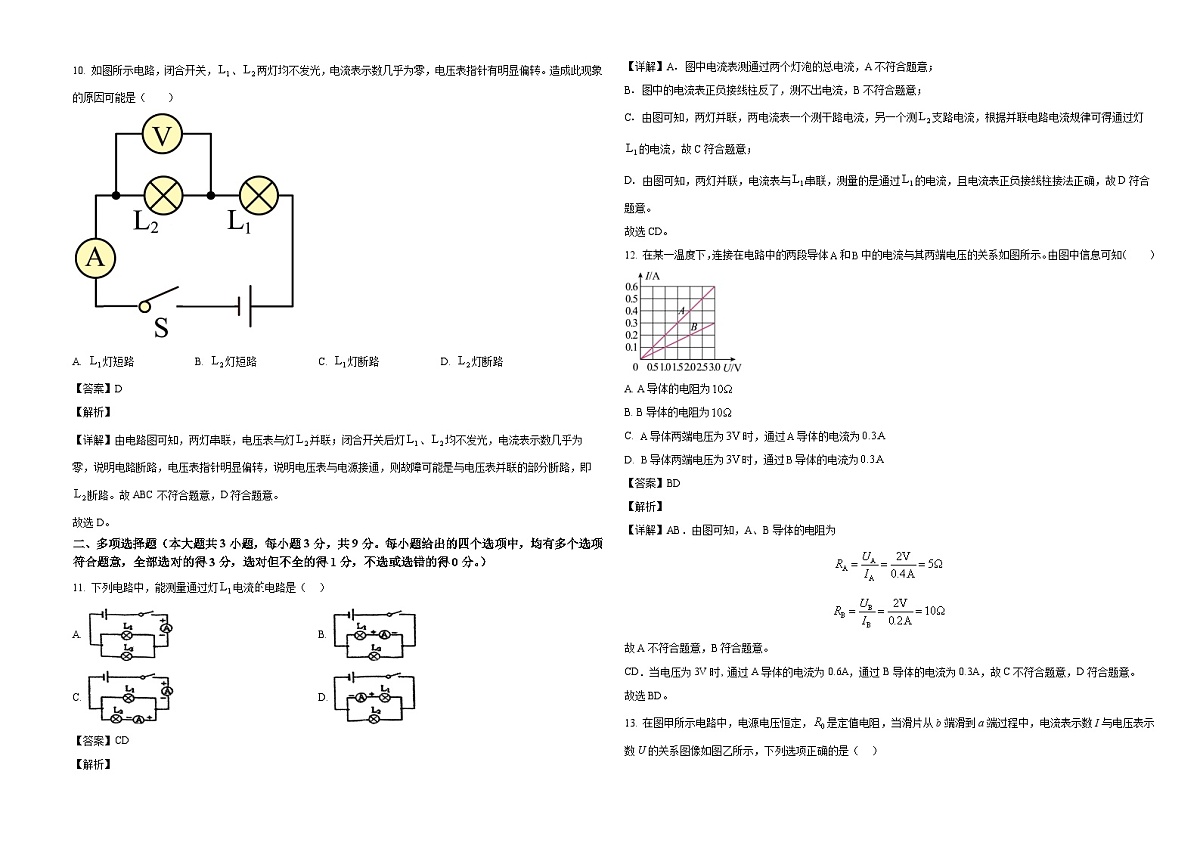

10. 如图所示电路，闭合开关，、两灯均不发光，电流表示数几乎为零，电压表指针有明显偏转。造成此现象的原因可能是（ ）
A. 灯短路B. 灯短路C. 灯断路D. 灯断路
【答案】D
【解析】
【详解】由电路图可知，两灯串联，电压表与灯并联；闭合开关后灯、均不发光，电流表示数几乎为零，说明电路断路，电压表指针明显偏转，说明电压表与电源接通，则故障可能是与电压表并联的部分断路，即断路。故ABC不符合题意，D符合题意。
故选D。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分。）
11. 下列电路中，能测量通过灯电流电路是（ ）
A. B.
C. D.
【答案】CD
【解析】
【详解】A．图中电流表测通过两个灯泡的总电流，A不符合题意；
B．图中的电流表正负接线柱反了，测不出电流，B不符合题意；
C．由图可知，两灯并联，两电流表一个测干路电流，另一个测支路电流，根据并联电路电流规律可得通过灯的电流，故C符合题意；
D．由图可知，两灯并联，电流表与串联，测量的是通过的电流，且电流表正负接线柱接法正确，故D符合题意。
故选CD。
12. 在某一温度下，连接在电路中的两段导体和中的电流与其两端电压的关系如图所示。由图中信息可知（ ）

A. A导体的电阻为
B. B导体的电阻为
C. 导体两端电压为时，通过导体的电流为
D. 导体两端电压为时，通过导体的电流为
【答案】BD
【解析】
【详解】AB．由图可知，A、B导体的电阻为
故A不符合题意，B符合题意。
CD．当电压为3V时, 通过A导体的电流为0.6A，通过B导体的电流为0.3A，故C不符合题意，D符合题意。
故选BD。
13. 在图甲所示电路中，电源电压恒定，是定值电阻，当滑片从b端滑到a端过程中，电流表示数I与电压表示数U的关系图像如图乙所示，下列选项正确的是（ ）

A. 定值电阻阻值是B. 电源电压为
C. 滑动变阻器连入电路的最大阻值为D. 当滑片P移至中点时，电流表的示数是
【答案】ABD
【解析】
【详解】C．根据图像可知，滑动变阻器的阻值最大时，电路中的电流最小，为，此时加在滑动变阻器两端的电压，由欧姆定律得，滑动变阻器的最大阻值为
故C错误；
AB．由乙图可知，电路中的电流最小，为，电源电压
当滑动变阻器的阻值最小为0时，电路中的电流最大，为，电源电压
联立以上两式可得，，故AB正确；
D．当滑片P移至中点时，滑动变阻器接入电路的阻值
由欧姆定律得此时电路中的电流为
故D正确。
故选ABD 。
三、填空题（本大题共6小题，每小题4分，共24分）
14. “粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在一起，这是因为分子间存在______（选填“引力”或“斥力”）；穿在身上的化纤衣服易“粘”毛绒是因为衣服摩擦带了_______的原因。
【答案】 ①. 引力 ②. 电
【解析】
【详解】[1]根据分子动理论可知，分子间存在引力和斥力，表面平滑的铅块紧压后会“粘”在一起，这是因为分子间存在引力。
[2]物体由于摩擦而带电，衣服摩擦起电后带电，会吸引轻小物体，所以穿在身上的化纤衣服易“粘”毛绒。
15. 5月31日是世界“无烟日”。吸烟危害健康，即使很少人吸烟，整个场所也会充满烟味，这是_______现象，说明分子在永不停息地___________。
【答案】 ①. 扩散 ②. 做无规则运动
【解析】
【详解】[1][2]即使只有很少人吸烟，由于烟分子在不停地做无规则运动，所以烟味分子会充满整个场所，这是扩散现象。
16. 我国家用室内照明灯，正常工作时的电压为________，家庭中的用电器和开关都是________联的。
【答案】 ①.
220 ②.
串
【解析】
【详解】[1]我国居民普通照明用电的电压为220V，故家用室内照明灯，正常工作时的电压为220V。
[2]为了有效地控制用电器，开关和所控制的用电器要串联。
17. 一个用电器工作时，需要电源电压，如果用干电池做电源需要________节________联起来使用。
【答案】 ①.
2 ②.
串
【解析】
【详解】[1][2]由于干电池串联后的总电压等于串联干电池的电压之和，而干电池并联后的总电压等于一节干电池两端的电压，因此需要串联使用，由于需要的电源电压为3V，而每节干电池电压为1.5V，所以需要串联的节数为
18. 有一个电阻，如果在它两端加的电压时，通过的电流为，电阻的阻值是________；如果电阻两端电压为，电阻的阻值是________。
【答案】 ①.
20 ②.
20
【解析】
【详解】[1]电阻的阻值
[2]电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。所以当电阻两端电压为零时，电阻的阻值仍为 20Ω 。
19. 如图，电源电压为6V，闭合开关后，电压表的示数为2V，则L1两端的电压为__________V；若断开开关，电压表的示数__________V。
【答案】 ① 4 ②. 6
【解析】
【详解】[1]由电路图可知，闭合开关后，灯泡L1和L2串联，电压表测量L2两端的电压为2V，根据串联电路电压规律可知，L1两端的电压
U1=U-U2=6V-2V=4V
[2]若断开开关，电压表测量电源电压，故电压表示数为6V。
20. 如图甲所示电路中，电压表V1和V2的示数之比为1:3，则定值电阻R1:R2= ___________ ；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为 ___________ 。
【答案】 ①. 1:2 ②. 2:3
【解析】
【详解】[1]由甲电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测两电阻两端的电压之和，因串联电路中总电压等于各分电压之和，所以，两电阻两端的电压之比
因串联电路中各处的电流相等，所以，由可得，两电阻的阻值之比
[2]由乙电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流，因并联电路中各支路两端的电压相等，所以，两条支路的电流之比
因并联电路中干路电流等于各支路电流之和，所以，两电流表的示数之比
21. 如现有“ ”和“ ”两只小灯泡，串联后接在电路中使用时，为了使电路安全使用，电路两端允许加最大电压为________；若再把两只小灯泡并联后，为了使电路安全使用，电路中允许的总电流最大为________。
【答案】 ①.
4.5 ②.
0.9
【解析】
【详解】[1][2]由灯泡参数可知，额定电流0.3A、电阻
额定电流0.8A、电阻
串联时，电路最大电流取两灯额定电流较小值0.3A，总电压
并联时，电路最大电压取两灯额定电压较小值3V。此时电流为0.3A，电流
总电流
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
22. 在1个标准大气压下，用电热水壶加热质量为，初始温度为20℃的水至70℃，求水吸收的热量。【】
【答案】水吸收的热量为4.2×J。
【解析】
【详解】根据热量计算公式 ，已知水的比热容 ，质量，温度变化
代入公式计算
23. 如图所示的电路中，电阻的阻值为，当电键断开时，电流表A的示数为，当电键闭合时，电流表A的示数为。求：
（1）通过电阻的电流。
（2）电阻的阻值。
【答案】（1）
0.3A （2）
30Ω
【解析】
【小问1详解】
当电键S1断开时，电路中只有电阻R2工作，电流表测量的是通过R2的电流。当电键S1闭合时，两电阻并联，电流表测量的是干路的总电流。根据并联电路的电流特点可知通过电阻R1的电流为I1=I-I2=0.5A-0.2A=0.3A
【小问2详解】
电源电压U=I1R1=0.3A×20Ω=6V
电阻R2的阻值为
24. 在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如表格所示：
（1）实验中应通过观察________来比较电阻的大小，这种实验方法叫转换法。
（2）选用编号为C、D的两根电阻丝进行实验，可探究导体电阻大小与________是否有关。
（3）选用编号为B、C的电阻丝接入电路进行实验，可以得出结论：________。
（4）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可以在电路中________（选填“串联”或“并联”）一只________表完成实验。
（5）为了探究导体的电阻与导体材料的关系，A电阻丝的长度应为________。
【答案】（1）灯泡亮度 （2）长度 （3）见解析
（4） ①. 串 ②. 电流
（5）0.5
【解析】
【小问1详解】
将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法。
【小问2详解】
选用编号为C、D的两根电阻丝进行实验，材料和横截面积相同，而长度不同，所以探究导体的电阻大小与导体长度的关系。
【小问3详解】
如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，由表中信息可知，两次实验中灯泡的亮度不同，可得出结论：当材料和长度相同时，导体的横截面积越小，电阻越大。
【小问4详解】
[1][2]发现小灯泡的亮度变化不明显，则电路的电流变化较小，由于电流表能精确测量电流的大小，且根据电流表的使用规则，所以可在电路中串联一个电流表完成实验。
【小问5详解】
为了探究导体的电阻与导体材料的关系，应保持长度和横截面积相同而材料不同，A、B两种不同的电阻丝的横截面积相同，其长度也应该相同，故A电阻丝的长度应为。
25. 用伏安法测量某定值电阻R的阻值。
（1）请按照图1所示的电路图，以笔画线代替导线，完成图2的电路连接；

（2）根据实验需求，在虚线框内设计一个记录表格；并将某次实验的电表示数（下图所示）及计算结果填入表中。

【答案】（1） （2）
【解析】
【小问1详解】
用伏安法测量定值电阻R的阻值，连接电路时要先串后并，电压表先不连，根据电路图将需要串联的元件连好，注意滑动变阻器接线柱为左下右上，再将电压表并联在定值电阻R的两端。由第二问图可知，电压表和电流表都选用小量程，如图：
【小问2详解】
本实验需要测量电阻两端的电压和通过电阻的电流，根据欧姆定律公式计算电阻，且需要多次测量取平均值减小误差。由图可知，电压表示数为2.4V，电流表示数为0.3A，则
故实验数据记录表格如下：
26. 某物理实验小组正在学习用伏安法测量未知电阻的阻值，实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出的阻值。电路如图所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值已知且为，请你把以下测量步骤补充完整。
（1）闭合开关S，________________，读出电压表示数。
（2）闭合开关S，________________，读出电压表示数为。
（3）待测电阻________________。（用已知量和测出的物理量符号表示）
【答案】（1）滑片P移到a端
（2）滑片P移到b端 （3）
【解析】
【小问1详解】
闭合开关S，待测电阻与变阻器串联，电压表测量待测电阻两端的电压。滑片P移到a端时，变阻器接入电路的阻值为0，电路为待测电阻的简单电路，读出电压表示数为U1，则电源电压为U1。
【小问2详解】
闭合开关S，滑片P移到b端时，滑动变阻器接入电路的阻值最大，读出电压表示数为U2，根据串联电路的电压特点可知，变阻器两端的电压
【小问3详解】
滑动变阻器最大阻值为，则待测电阻
27. 如图1所示是一种自动测定油箱内油量多少的装置。
（1）是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。油量表实质相当于________表；当油量减少时，接入电路的阻值________（选填“变大”“变小”或“不变”），油量表示数变小；定值电阻可以避免电路________（选填“断路”或“短路”），起到保护电路的作用。
（2）改装设计：用电压表代替电流表做油量表，如图2已画出部分电路，请在图2中完成电路的设计。（要求：当油箱中的油用完时，油量表的示数为零。）
【答案】（1） ①. 电流 ②. 变小 ③. 短路
（2）
【解析】
【小问1详解】
[1][2]由图1可知，定值电阻与滑动变阻器串联，油量表串联在电路中，根据电流表和电压表的工作特点可知，该油量表由电流表改装而成，当油量减少时，浮标下落，滑片向上滑动，滑动变阻器接入电路的长度增大，即电阻增大，根据欧姆定律及串联电路基本规律，电路中电流减小，即油量表示数减小。
[3]定值电阻串联在电路中，主要是为了防止当滑动变阻器接入电路阻值为零时，电路短路，导致电流过大，烧坏油量表。
【小问2详解】
由图2可知，电路中只有两个用电器，所以应该使其串联，不能并联，因为并联电路中各支路两端电压相等，都等于电源电压，这样用电压表改装的油量表示数不会发生变化；由于电路是串联，只要电路是通路，无论电流大小，定值电阻两端始终有电压，电压表的示数不能为零，而题目要求当油箱中的油用完时，油量表的示数为零，因此电压表与滑动变阻器并联，且当油量减少时，电压表的示数变小，由串联分压原理可知，滑动变阻器接入电路中的电阻变小，如下图所示：
编号
材料
长度/
横截面积/
灯泡亮度
A
锰铜合金
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
2.4
0.3
8
2
3
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
2.4
0.3
8
2
3
