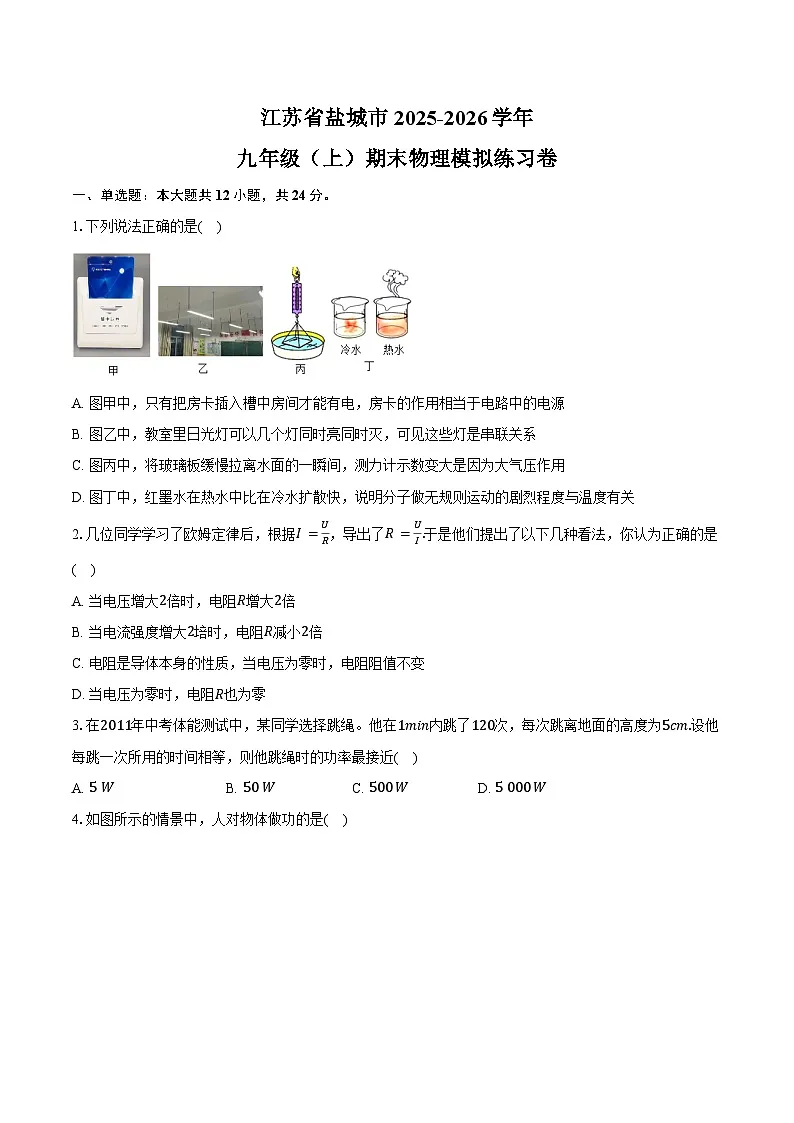

江苏省盐城市2025-2026学年九年级（上）期末物理模拟练习卷(有答案及解析)

这是一份江苏省盐城市2025-2026学年九年级（上）期末物理模拟练习卷(有答案及解析)，共28页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
一、单选题：本大题共12小题，共24分。
1.下列说法正确的是( )
A. 图甲中，只有把房卡插入槽中房间才能有电，房卡的作用相当于电路中的电源
B. 图乙中，教室里日光灯可以几个灯同时亮同时灭，可见这些灯是串联关系
C. 图丙中，将玻璃板缓慢拉离水面的一瞬间，测力计示数变大是因为大气压作用
D. 图丁中，红墨水在热水中比在冷水扩散快，说明分子做无规则运动的剧烈程度与温度有关
2.几位同学学习了欧姆定律后，根据I=UR，导出了R=UI.于是他们提出了以下几种看法，你认为正确的是( )
A. 当电压增大2倍时，电阻R增大2倍
B. 当电流强度增大2培时，电阻R减小2倍
C. 电阻是导体本身的性质，当电压为零时，电阻阻值不变
D. 当电压为零时，电阻R也为零
3.在2011年中考体能测试中，某同学选择跳绳。他在1min内跳了120次，每次跳离地面的高度为5cm.设他每跳一次所用的时间相等，则他跳绳时的功率最接近( )
A. 5 WB. 50 WC. 500 WD. 5 000 W

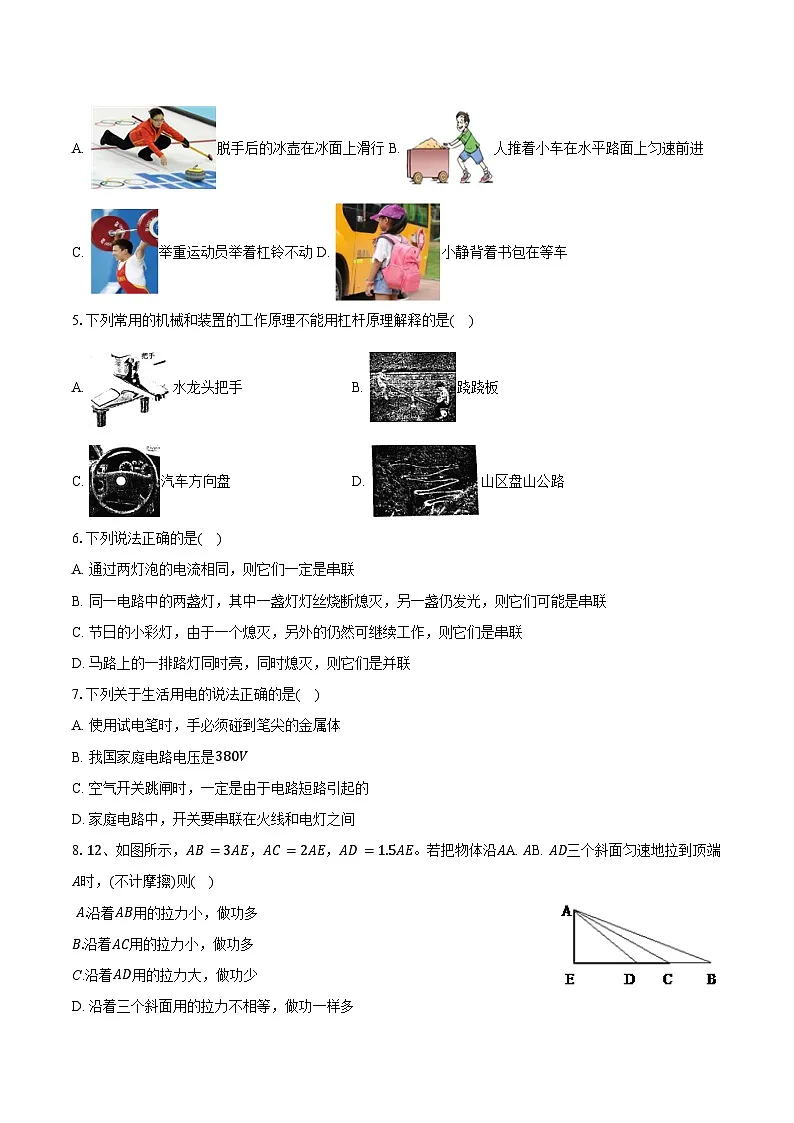

4.如图所示的情景中，人对物体做功的是( )
A. 脱手后的冰壶在冰面上滑行B. 人推着小车在水平路面上匀速前进
C. 举重运动员举着杠铃不动D. 小静背着书包在等车
5.下列常用的机械和装置的工作原理不能用杠杆原理解释的是( )
A. 水龙头把手B. 跷跷板
C. 汽车方向盘D. 山区盘山公路
6.下列说法正确的是( )
A. 通过两灯泡的电流相同，则它们一定是串联
B. 同一电路中的两盏灯，其中一盏灯灯丝烧断熄灭，另一盏仍发光，则它们可能是串联
C. 节日的小彩灯，由于一个熄灭，另外的仍然可继续工作，则它们是串联
D. 马路上的一排路灯同时亮，同时熄灭，则它们是并联
7.下列关于生活用电的说法正确的是( )
A. 使用试电笔时，手必须碰到笔尖的金属体
B. 我国家庭电路电压是380V
C. 空气开关跳闸时，一定是由于电路短路引起的
D. 家庭电路中，开关要串联在火线和电灯之间
8.12、如图所示，AB=3AE，AC=2AE，AD=1.5AE。若把物体沿AA. AB. AD三个斜面匀速地拉到顶端A时，(不计摩擦)则( )
A.沿着AB用的拉力小，做功多
B.沿着AC用的拉力小，做功多
C.沿着AD用的拉力大，做功少
D. 沿着三个斜面用的拉力不相等，做功一样多

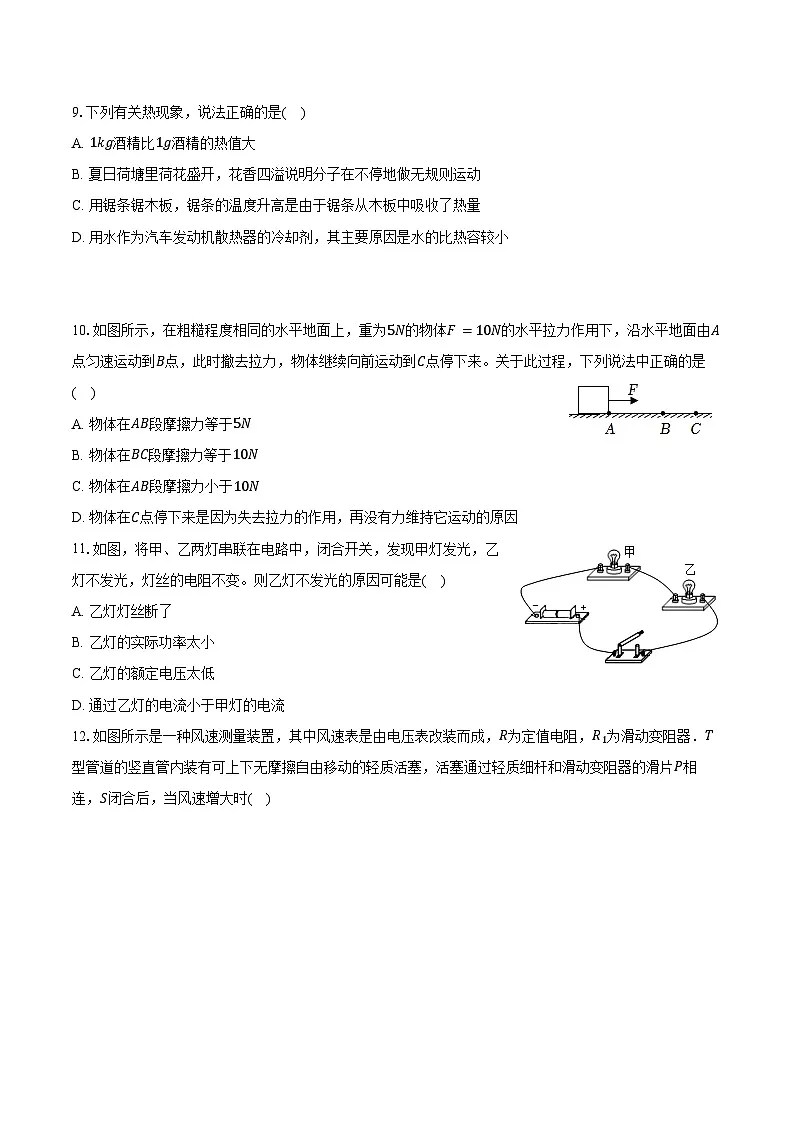

9.下列有关热现象，说法正确的是( )
A. 1kg酒精比1g酒精的热值大
B. 夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规则运动
C. 用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D. 用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小
10.如图所示，在粗糙程度相同的水平地面上，重为5N的物体F=10N的水平拉力作用下，沿水平地面由A点匀速运动到B点，此时撤去拉力，物体继续向前运动到C点停下来。关于此过程，下列说法中正确的是( )
A. 物体在AB段摩擦力等于5N
B. 物体在BC段摩擦力等于10N
C. 物体在AB段摩擦力小于10N
D. 物体在C点停下来是因为失去拉力的作用，再没有力维持它运动的原因
11.如图，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，灯丝的电阻不变。则乙灯不发光的原因可能是( )
A. 乙灯灯丝断了
B. 乙灯的实际功率太小
C. 乙灯的额定电压太低
D. 通过乙灯的电流小于甲灯的电流
12.如图所示是一种风速测量装置，其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器．T型管道的竖直管内装有可上下无摩擦自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，S闭合后，当风速增大时( )
A. 活塞向下运动，风速表的示数变大B. 活塞静止不动，风速表的示数不变
C. 活塞向上运动，风速表的示数变大D. 活塞向上运动，电路消耗的总功率变小
二、填空题：本大题共7小题，共21分。
13.酒店用干冰装饰冷盘美食。食物周围翻腾的“白气”是水蒸气遇冷 (填物态变化名称)形成的小水滴；食物的温度降低，这是通过 的方式改变食物的内能的。
14.图中物体A向右做匀速直线运动，弹簧测力计的示数是4N，不计滑轮重力、绳重及摩擦，则拉力F= ______N，物体 A受到的摩擦力是______N.若绳子自由端移动速度为0.6m/s，则物体移动速度为______．
15.如图所示，两块电压表的示数分别是______和______。
16.大街小巷挂着的小彩灯是 方式连接的，市政府加大对城市景观照明工程建设，将小彩灯换成用发光二极管制成的LED灯。LED灯是利用 (导体/半导体/绝缘体/超导体)材料制成的。如图是某种LED灯的I−U图像。当LED灯两端电压为4V时，工作1min消耗的电能是 J。
17.老师做“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图乙所示)，将锡纸条连接电池的正负极(如图甲所示)，很快发现锡纸条开始着火，锡纸具有导电性，此时电路处于______(选填“断路“或“短路”)状态，使电路迅速产生大量热量并释放出来，这是利用了电流的______效应；已知锡纸条上ab、bc、cd段长度相等，则______段的最先燃烧起来。
18.中医是中国医学文化的宝贵遗产。为了控制好煎药时的火候，某厂家生产了如图甲的一款全自动电煎药壶，有“加热”和“保温”两个挡，简化电路如图乙所示，S2是温控开关，温度过高时自动断开，当S1、S2闭合时，电煎药壶处于 挡；如图丙所示，电能表的示数为 kW⋅h；某次煎药时关闭家里其他用电器，测出加热1min电能表指示灯闪烁20次，电煎药壶实际功率为 W。
19.某小组按照课本要求探究并联电路中电流的关系，设计的电路如下图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
(1)通过对上面数据的分析，可以得出是：______；
(2)测量三次的目的是：______；
(3)在实验中我们可以采用______的方法改变电流的大小从而进行三次实验；
(4)结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：______．
三、作图题：本大题共3小题，共6分。
20.如图，开关控制两盏额定电压均为220V的灯，完成电路连接。
21.如图所示为钓鱼竿钓鱼的示意图，O为支点，作出F1与F2的力臂。
22.站在地上的小芳想用最小的力利用图示滑轮组成滑轮组提升一定质量的钩码，请在图中画出滑轮组绳子的绕法。
四、实验探究题：本大题共3小题，共21分。
23.小明用质地均匀的杠杆探究“杠杆平衡条件”(不计摩擦)：
(1)未挂钩码时，小明发现杠杆右端低左端高，应将杠杆右端的平衡螺母向______调节(左/右)，直至杠杆在水平位置平衡，这样做的目的是______。
(2)如图甲所示，小明用弹簧测力计在B点沿______的方向拉动，使杠杆在水平位置平衡，便可以在杠杆上直接读出动力臂的大小。
(3)如图乙所示，将弹簧测力计逆时针转动一定角度，杠杆依然处于平衡状态，此时弹簧秤的示数将______(变大/变小/不变)。
(4)如图丙所示，小明继续研究杠杆的机械效率。他用轻绳悬挂杠杆一端的O点作为支点，用拉力F将重为G的钩码缓慢匀速提升，用刻度尺分别测出A、B两点上升的高度为h1、h2；则：
①杠杆机械效率的表达式为η= ______×100%。(用测量的物理量符号表示)
②若只将弹簧测力计从A点移动到C点，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将______(变大/变小/不变)。
24.小想同学利用表格中所给规格的电阻丝和如图所示的电路，探究“影响导体电阻大小的因素”的实验。
(1)实验中通过观察______来判断导体电阻的大小。为探究导体电阻大小与导体的______是否有关，应选用编号为A、B、C的三根电阻丝。为探究导体电阻大小与导体的材料是否有关，应选用编号为______的三根电阻丝。
(2)分别将D、B、E的三根电阻丝依次接入电路中M、N两点间时，发现电流表的示数越来越小，由此得出实验结论______，电路元器件中______的工作原理就是利用的此实验结论。
25.探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器(标有“20Ω，2A”字样)、定值电阻6个(5Ω、10Ω、15Ω、20Ω、25、50Ω)、开关一个、导线若干。
(1)请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉。
(2)小组实验时将电源电压调至6V，利用前五个定值电阻进行实验。
①将测得的数据在图乙中描点连线，发现有一组数据错误，究其原因是______。
②其中阴影部分面积表示的物理量是______，其值为______。
③由实验图像可得出结论：在电压一定时，______。
(3)小组继续实验，更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是______。
A.调高电源电压
B.将电压表改接到滑动变阻器两端
C.在电源和开关之间串联一个10Ω的电阻
(4)实验完成拆电路时，先拆______(电源/开关)两端的导线。
(5)在电学实验中常用到滑动变阻器，其作用除保护电路外，下列说法正确的是______。
A.探究电流与电压的关系使定值电阻两端电压不变
B.测量小灯泡的额定功率调节小灯泡两端电压，使小灯泡在额定电压下发光
C.用伏安法测量小灯泡的电阻多次测量求平均值，减小实验误差
五、计算题：本大题共2小题，共15分。
26.如图所示是小姬妈妈为宝宝准备的暖奶器及其内部电路的结构示意图和铭牌，暖奶器具有加热、保温双重功能，当双触点开关连接触点1和2时为关闭状态，连接触点2和3时为保温状态，连接触点3和4时为加热状态(温馨提示：最适合宝宝饮用的牛奶温度为40℃)。

(1)求电阻R2的阻值。
(2)把400g牛奶从20℃加热到40℃，求牛奶所吸收的热量。[c牛奶=4.0×103J/(kg⋅℃)]
(3)如图所示是400g牛奶在暖奶器正常加热和保温过程中温度随时间变化的图像，求暖奶器在加热过程中的热效率。(结果保留到0.1%)
27.R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙、丙的两个电路，R0为定值电阻，阻值为20Ω，电源电压恒为6V，电流表量程为0～0.6A。
(1)推力为0N时，求R0的电功率(图乙)。
(2)用150N的力推电阻，求电流表的示数(图丙)。
(3)图丙中当干路电流不超过电流表量程时，求推力F的最大值。
六、综合题：本大题共2小题，共13分。
28.某大桥因使用年限较长，桥体的部分区域变形影响了大桥的健康运行和过往车辆、行人的安全。导致大桥损坏的一个重要原因是过往车辆严重超载。为了能抓拍超载车辆，小林和科学兴趣小组成员决定为大桥管理者设计一个“汽车超载记录器”来进行监控管理。如图甲为该超载记录器原理图。Rx为压敏电阻，当车辆驶入被监测路段时，其阻值随它受到的压力变化而变化，变化关系如图乙所示。当电压表示数达到或超过5V时，继电器的衔铁被吸下，工作电路中的照相机就开始工作，抓拍超载车辆。已知电源电压U=10V，线圈电阻忽略不计，保护电阻R=15Ω，问：
(1)图甲中“”这个元件的名称是______。
(2)若某车的总质量为15t，过桥时电压表的示数是多少？
(3)在保证不被该记录器所抓拍时的过桥车辆的最大质量是多少？
29.阅读短文，回答问题。
空气加湿器
空气加湿器工作时可以使空气湿润，改变空气的湿度。如图甲是一种常见的家用空气加湿器，它能将水“雾化”成1～5μm的超微粒子，并利用风扇吹散到空气中，这就是我们看到的图甲中加湿器上方的“白气”。
加湿器中的关键部件是压电陶瓷换能器(如图乙所示)，图丙是其主视图。它是由压电陶瓷、金属电极和引线组成，外部电压通过引线和电极加到压电陶瓷上。在电压驱动下，压电陶瓷产生2MHz的高频机械振动，在水中产生相同频率的声波，将水直接雾化。
压电陶瓷具有正压电效应和逆压电效应。在外力作用下发生形变时，它的两个相对表面上出现正、负相反的电荷，当作用力方向改变时，电荷的极性也随着改变；当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。相反，当在其电极上加上一定电压就会发生形变，电压消失后，形变随之消失，这种现象称为逆压电效应。可用如图丁的方法来观察压电现象并检查压电陶瓷片的质量好坏，当用拇指与食指挤压压电陶瓷片和金属振动片的两面时，电压表的指针就会偏转。在压力相同的情况下，电压表指针摆幅越大，说明压电陶瓷片的灵敏度越高。
(1)空气加湿器工作时，内部的压电陶瓷换能器是将电能转化成______能。
(2)空气加湿器工作时，是利用______压电效应。
(3)将丁图向内压缩改为向外拉伸，电表偏转方向______(改变/不变)。
(4)物理社团的同学们在了解了空气加湿器的原理后，根据所学知识给蔬果超市设计了自动加湿器，由工作电路和控制电路两部分组成。在控制电路中，已知电源电压恒为12V，R是可调电阻箱，RH为湿敏电阻，其阻值随空气湿度变化的关系如图所示。
①当电阻箱接入电路的阻值为15Ω时，控制电路的功率是3.2W，此时的空气为______%。
②若a、b两端电压小于或等于9V时才能启动加湿器进入工作状态，为了能在较大的湿度值时开始启动加湿器，可采取的措施有______。(写出一条即可)
答案和解析
1.【答案】D
【解析】解：A、只有把房卡插入槽中房间才能有电，房卡的作用相当于电路中的开关，故A错误；
B、教室里日光灯工作时互不影响，因此是并联的，故B错误；
C、因为玻璃分子和水分子之间存在引力，所以向上拉浸没在水中的玻璃板直至脱离水面的过程，测力计示数将变大，故C错误；
D、红墨水在热水中比在冷水中扩散快，说明温度越高，分子无规则运动的速度越快，故D正确。
故选：D。
(1)根据电路组成分析作答；
(2)串联电路电流只有一条通路，串联电路中的各用电器相互影响；并联电路电流有多条通路，并联电路各支路互不影响；
(3)分子间同时存在相互作用的引力和斥力；
(4)分子在不停地做无规则运动，温度越高，分子运动越剧烈。
本题考查了分子动理论、电路的连接方式、电路的组成，属于基础知识。
2.【答案】C
【解析】解：由R=UI可知，导体的电阻等于两端电压与通过电流的比值，而电阻是导体本身的属性，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以ABD不正确，C正确。
故选：C。
电阻是导体本身的属性，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，R=UI只是计算电阻的一种方法。
本题考查欧姆定律公式变形的理解，明确电阻是导体的一种属性是解题的关键，学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特定的物理量，有其本身的物理意义。
3.【答案】B
【解析】解：由生活常识可知，初中生的重力约G=500N，在1min内跳了120次，所以跳一次所用时间t=0.5s，每次跳离地面的高度为h=5cm=0.05m，
所以P=Wt=500N×；
故选：B。
根据生活常识估测处初中生的重力，结合功率的公式P=Wt求解。
解决这类题目的关键是假设出学生的重力，在计算时注意单位换算。
4.【答案】B
【解析】解：A、冰壶脱手后继续在冰面上滑行，是由于惯性，冰壶不受人的作用力，人对冰壶不做功，故A错误；
B、人推着小车在水平路面上匀速前行，小车在力的方向上移动了一定的距离，所以人对物体做了功，故B正确；
C、举重运动员举着杠铃不动，人虽然对杠铃有力的作用，但是杠铃没有在力的方向上移动距离，所以没有做功，故C错误；
D、小静背着书包在等车，人给书包一个竖直向上的力，书包没有在竖直方向上移动距离，人对书包没有做功，故D错误。
故选：B。
做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可。
该题考查了做功的必要条件，注意三种不做功的情况：一是有力没距离；二是有距离没力；三是有力有距离，但力的方向与通过距离相互垂直。
5.【答案】D
【解析】解：A、水管上的水龙头都是轮轴，轮半径大于轴半径，在使用时动力臂大于阻力臂，是省力机械，故A错误；
B、在左右两个压力的作用下，跷跷板绕着中间的固定点转动，所以跷跷板利用了杠杆原理，故B错误；
C、方向盘是一个轮轴，力作用在轮上可以省力，所以实质是省力杠杆，故C错误；
D、在爬山高度一定的情况下，盘山公路增加了路面的长度，所以盘山公路实际上是简单机械中的斜面，使用斜面可以省力，但费距离，故D正确。
故选：D。
(1)水管上的水龙头把手是轮轴，轮半径大于轴半径，即杠杆的动力臂大于阻力臂，是省力杠杆；
(2)一根硬棒，在力的作用下能够绕固定点转动，这根硬棒叫做杠杆；
(3)汽车的方向盘是一个轮轴，轮半径大于轴半径，是省力机械；
(4)盘山路可以看成斜面模型，使用斜面可以省力，斜面越平缓，越省力，但同时越费距离，但不省功。
此题是一道综合性很强的题目，涉及的知识点较多，并且与实际生活联系紧密，体现了物理来源于生活的理念。
6.【答案】D
【解析】解：
A、串联电路中各处的电流相等；并联电路中若两个灯泡的规格相同，通过它们的电流也相等，所以通过两灯泡的电流相同，则不能判断它们的连接方式，故A错误；
B、同一电路中的两盏灯，其中一盏灯灯丝烧断熄灭，另一盏仍发光，说明两盏灯互不影响，则它们一定是并联，故B错误；
C、节日的小彩灯，一个熄灭，另外的仍然可继续工作，则它们可能是串联也可能是并联；若该电路为串联电路，则是某个小彩灯短路造成的；如果是并联电路，则各小彩灯互不影响，损坏的灯泡不亮，而其他灯泡仍然发光，故C错误；
D、马路上的一排路灯同时亮同时灭，但一盏灯坏时，其它灯仍然能亮，说明它们是并联的，故D正确。
故选：D。
(1)串联电路中电流处处相等；并联电路中若两个灯泡的规格相同，通过它们的电流也相等；
(2)(3)(4)并联电路中各个用电器独立工作、互不影响；串联电路中各用电器不能独立工作、相互影响。
本题考查了电路的连接方式和特点，要掌握串并联电路的特点，难度不大。
7.【答案】D
【解析】解：A、使用试电笔时，手必须碰到笔尾的金属体，不能接触笔尖金属体，故A错误；
B、我国家庭电路电压是220V，故B错误；
C、空气开关跳闸时，可能是由于电路短路引起的，也可能是用电器的总功率过大引起的，故C错误；
D、家庭电路中，开关要串联在火线和电灯之间，故D正确。
故选：D。
(1)使用试电笔时，手必须接触笔尾金属体。
(2)我国家庭电路的电压是220V。
(3)家庭电路中电流过大的原因是短路和用电器的总功率过大。
(4)开关要接在火线上。
本题考查的是家庭电路的组成和试电笔的使用；知道家庭电路中电流过大的原因；知道家庭电路的电压值。
8.【答案】D
【解析】由图可知，斜面AB倾斜角度最小，所以沿着AB用的拉力最小；斜面AD斜角度最大，沿着AD的拉力最大；
不考虑摩擦，额外功为0，利用斜面做的功都等于提升物体做的功，所以推力在三斜面上做功相同；
由以上分析可知，沿着三个斜面用的拉力不相等，做功一样多．
故选D。
9.【答案】B
【解析】解：A、1kg酒精和1g酒精虽然质量不同，但是同一种燃料，所以热值相同。故A错误；
B、我们闻到花香，是发生了扩散现象，说明分子在不停地做无规则运动。故B正确；
C、用锯条锯木板，对锯条做功，机械能转化为内能，锯条的温度升高，是通过做功的方式增加了内能。故C错误；
D、用水作汽车发动机的冷却剂，是因为水的比热容大，与其它液体相比较，相同条件下水带走的热量最多，致冷效果最好。故D错误。
故选：B。
(1)热值是燃料的一种特性，只决定于燃料的种类，与质量、放出热量多少及燃烧状态没有关系；
(2)物质由分子组成，组成物质的分子在不停地做无规则运动；
(3)改变物体内能的方式：做功和热传递；
(4)水的比热容大。
此题是一道热现象的综合题，考查的知识点较多，包括热值的特点、扩散现象、改变内能的方式及水的比热容较大的应用，正确、全面理解概念或规律，是避免出错的关键。
10.【答案】B
【解析】解：AC.物体在AB 段做匀速直线运动，处于平衡状态，则拉力与滑动摩擦力是一对平衡力，二力的大小相等，所以fAB=F=10N，故AC错误；
B.物体在BC段做减速运动，由于压力不变，接触面的粗糙程度不变，所以物体受到的摩擦力不变，等于10N，故B正确；
D.物体向C运动时减速，因为受到非平衡力的作用，没有停下来的过程，受到的摩擦力不变，故D错误。
故选：B。
沿水平方向匀速拉动物体使物体做匀速直线运动，物体处于平衡状态，拉力与滑动摩擦力相等；滑动摩擦力只与压力和接触面粗糙程度有关，与运动状态无关。
本题主要考查二力平衡条件的应用、滑动摩擦力的判断，属于常考题目。
11.【答案】B
【解析】解：A、已知甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，如果乙灯灯丝断了，则甲灯也不发光，故A错误；
B、串联电路中电流处处相等，甲灯发光，乙灯不发光，说明甲的实际功率比乙的实际功率大，并且乙灯的实际功率太小，故B正确；
C、由B可知，甲灯发光，乙灯不发光，是因为甲的实际功率比乙的实际功率大，由P=UI可知，甲灯两端的电压大于乙灯两端的电压，不能确定额定电压的关系，故C错误。
D、两灯串联，通过乙灯的电流等于甲灯的电流，故D错误。
故选：B。
(1)两灯串联，一灯亮、一灯不亮的原因有二：一是不亮的灯被短路，二是不亮的灯实际功率太小。
(2)在串联电路中电流处处相等。甲灯比乙灯亮，甲的实际功率一定比乙的实际功率大，由P=UI可知，甲灯两端的电压大于乙灯两端的电压，但不能确定额定电压的关系。
本题考查串联电路的特点、电功率公式的应用，两灯串联，一灯亮、一灯不亮的原因有二：一是不亮的灯被短路，二是不亮的灯实际功率太小。
12.【答案】C
【解析】解：由电路图可知，R1与R串联，电压表测定值电阻R两端的电压，当风速增大时，活塞上方空气的流速变大，大于下方空气的流速，由流速大的地方压强小可知，此时会产生向上的力，使滑片向上移动，R1接入电路中的电阻变小，根据串联电路电阻规律可知，总电阻变小；由I=UR可知，电路中的电流变大，由U=IR可知，R两端的电压变大，即电压表(风速表)的示数变大，故C正确，AB错误；
由P=UI可知，电路消耗的总功率变大，故D错误。
故选：C。
由电路图可知，R1与R串联，电压表测R两端的电压，根据流体压强与流速的关系(流速越快的地方压强越小)判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，利用P=UI可知电路消耗总功率的变化。
本题是力学和电学的综合题，涉及到滑动变阻器和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键。
13.【答案】液化
热传递

【解析】解：食物周围翻腾的“白气”是水蒸气遇冷液化形成的；
食物放出热量，内能减小，温度降低，通过热传递的方式改变食物的内能。
故答案为：液化；热传递。
物质由气态变成液态的过程叫液化；
改变内能的方法有二：做功和热传递。
本题考查内能的改变和物态变化，属于基础题。
14.【答案】4；8；0.3m/s
【解析】解：
(1)水平拉力F与弹簧测力计的示数相等，则拉力F=4N．
(2)不计滑轮重力、绳重及摩擦，动滑轮省一半力，拉力F是摩擦力的一半，摩擦力f=2F=2×4N=8N．
(3)物体移动速度：
v物=12v绳=12×0.6m/s=0.3m/s．
故答案为：4；8；0.3m/s．
(1)根据拉力F与弹簧测力计的示数相等可求出拉力大小；
(2)知道拉力F大小，不计滑轮重力、绳重及摩擦，根据动滑轮省一半力，可求出物体A受到的摩擦力．
(3)利用v物=12v绳计算物体移动速度．
此题主要考查了动滑轮的特点，注意水平使用动滑轮时，作用在滑轮上的力是摩擦力，而不是物体重力．
15.【答案】1V 2.5V
【解析】解：由图知，第一只电压表选择的是0～3V量程，分度值为0.1V，指针正好对着刻度1，此时的电压值为1V；第二只电压表选择的是0～15V量程，分度值为0.5V；指针指在第5个小格，此时的电压值为5×0.5V=2.5V。
故答案为：1V；2.5V。
电压表有两个量程，将“3”和“−”接线柱接入电路时，量程为0～3V，分度值为0.1V；
将“15”和“−”接线柱接入电路时，量程为0～15V，分度值为0.5V。
使用电压表或电流表测量电路电压或电流时，首先要明确选择的量程和分度值，再读数，避免出现错误。
16.【答案】串联
半导体
9.6

【解析】解：大街小巷挂着的小彩灯工作时相互影响，不能独立工作，所以它们是串联的；
LED灯是利用半导体材料制成的；
由图可知，当LED灯两端电压为4V时，通过灯的电流I=40mA=0.04A，
则灯工作1min消耗的电能：W=UIt=4V×0.04A×1×60s=9.6J。
故答案为：串联；半导体；9.6。
(1)串联电路的各用电器之间相互影响，不能独立工作；并联电路的各用电器之间互不影响，可以独立工作；
(2)半导体的导电性能介于导体和绝缘体之间；
(3)由图可知当LED灯两端电压为4V时通过灯的电流，根据W=UIt求出灯工作1min消耗的电能。
本题考查串并联的区别、对半导体材料的认识以及电功公式的应用，能从图中获取相关信息是解题的关键。
17.【答案】短路 热 ab
【解析】解：(1)因为锡属于金属，具有导电性，将锡纸条带锡的一端接在电池的正极，带锡另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧；
(2)由于锡纸条有电阻，当有电流通过时，会产生热量，这是利用了电流的热效应；
(3)由图知，锡纸条上相同长度的ab段、bc段、cd段，三段的长度和材料相同，ab段横截面积较小，在材料和长度相同时，横截面积越小电阻越大，所以ab段的电阻大，cd段横截面积大，电阻小，在电流相同和通电时间相同时，由Q=I2Rt知，电阻越大，产生的热量越多，故ab段产生的热量多。
故答案为：短路；热；ab。
(1)导线直接将电源连接起来的电路叫短路；
(2)电流通过导体时，导体会发热，这种现象叫电流的热效应；
(3)导体电阻的大小跟导体的长度、横截面积、温度、材料有关，由Q=I2Rt分析哪段产生的热量越多。
本题考查对短路、电阻的影响因素认识和理解，以及焦耳定律的应用，知道短路时，电路中的电流很大，很容易烧坏电源或导线，是不允许的。
18.【答案】加热
5546.7
750

【解析】解：由图乙可知，当S1、S2都闭合时，R1、R2并联，根据并联电路的特点可知，此时电路的总电阻最小，由P=U2R可知，电路的总功率最大，电煎药壶处于加热挡；
当S1闭合、S2断开时，只有R2工作，电路的总电阻最大，总功率最小，电煎药壶处于保温挡；
由图丙可知，电能表的示数为5546.7kW⋅h；
由图丙可知，电路中用电器消耗1kW⋅h电能，电能表的指示灯闪烁1600次，
则电能表指示灯闪烁20次，电煎药壶消耗的电能：W=20imp1600imp/kW⋅h=0.0125kW⋅h，
电煎药壶的实际功率：P实=Wt=0.0125kW⋅h160h=0.75kW=750W。
故答案为：加热；5546.7；750。
(1)由图乙可知，当S1、S2都闭合时，R1、R2并联；当S1闭合、S2断开时，只有R2工作，根据并联电路的特点和P=U2R可知电煎药壶加热挡和保温挡的电路连接；
(2)电能表读数时，数字方框内最后一位是小数，单位是kW⋅h；
(3)由图丙可知，电路中用电器消耗1kW⋅h电能，电能表的指示灯闪烁1600次，据此求出电能表指示灯闪烁20次，电煎药壶消耗的电能，根据P=Wt求出电煎药壶的时间功率。
本题考查并联电路的特点、对电能表参数的认识与理解、电能表的读数以及电功率公式的灵活运用，知道1600imp/kW⋅h的含义是解题的关键。
19.【答案】并联电路干路中的电流等于各支路电流之和；使结论更具有普遍性，可靠性；更换不同规格的小灯泡；使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流
【解析】解：(1)三次数据都具有共同的特点：A点、B点是支路电流，它们两点的电流之和等于C点的干路电流．所以可以得出结论：并联电路干路中的电流等于各支路电流之和．
(2)本实验是要得出一个普遍的结论，所以要多测量，使实验结论更具有普遍性、可靠性．
(3)在实验中我们可以采用更换不同规格的小灯泡的方法改变电流的大小从而进行三次实验；
(4)一个电流表在不同位置测量时，读数误差较大，为了减小误差可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流．
故答案为：(1)并联电路干路中的电流等于各支路电流之和；
(2)使结论更具有普遍性、可靠性；
(3)更换不同规格的小灯泡；
(4)使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流．
(1)对数据分析处理，从三次的实验数据中找出共同的特点，就是结论．
(2)实验都要多做几次，得结论的实验使结论更具普遍性，得数据的使数据更准确．
(3)改变电源电压或改变灯泡规格可以改变电路电流；
(4)一个电流表在干路和支路不同位置测量使实验误差增大，可以用三个电流表同时对支路和干路测量．
本题考查测量串联电路电流的实验，实验时要得出普遍结论就要多次量几次数据，避免偶然性，同时还有尽量减少实验误差．
20.【答案】
【解析】解：我国家庭电路的电压为220V，两盏电灯的额定电压均为220V，则两个灯泡是并联的，一个开关就能控制这两盏电灯，说明开关在干路，且开关接在灯泡和火线之间，如图所示：
开关控制灯泡时，开关和灯泡是串联的。火线首先进入开关，然后进入灯泡，零线直接进入灯泡，这样断开开关，切断火线，操作更安全。
家庭电路中，各用电器之间是并联的，各用电器能正常工作，并且互不影响。
本题考查了对家庭电路中一个开关控制两盏电灯时的接线方式的掌握，属基础题。
21.【答案】解：已知支点为O，过点O作力F1作用线的垂线段L1，作力F2作用线的垂线段L2，那么L1、L2即为所求作的力臂。如图所示：

【解析】力臂是支点到力的作用线的距离，因此要先确定支点，然后判断力的方向，再过支点做出力的作用线的垂线，支点到力的作用线的距离，即为所求作的力臂。
本题考查了力臂的作法。关键是要作出支点到力的作用线的垂线段。
22.【答案】解：由题意知，站在地上的小芳想用最小的力利用滑轮组来提升物体，所以绳子自由端的拉力方向应向下，将绳子依次向内绕，最后将绳子系在动滑轮上面的挂钩上，如图所示：

【解析】要解答此题，需要掌握滑轮组的组装。在绕线时，可以从动滑轮或定滑轮绕起，在题目中要根据实际情况而定。
此题主要考查了滑轮组的组装，解题的关键是确定绳子自由端的拉力方向。
23.【答案】左；消除杠杆自重对实验的影响，便于读取力臂； 竖直向下； 变大； Gh2Fh1；不变
【解析】(1)挂钩码时，杠杆右端低左端高，将杠杆上翘的一端调节平衡螺母，直到杠杆平衡。杠杆在水平位置平衡，此时主要目的是消除杠杆重对杠杆平衡的影响，便于读取力臂；
(2)如图甲，根据力与力臂的关系，小明用弹簧测力计在B点竖直向下拉时，才可以使杠杆在水平位置平衡，可在杠杆上直接读出动力臂；
(3)如图乙所示，将弹簧测力计逆时针转动一定角度，杠杆依然处于平衡状态，阻力和阻力臂的大小不变，动力臂变小，由杠杆的平衡条件F1L1=F2L2可知，动力臂L1变小，F2、L2不变时，动力F1变大；
(4)①有用功为W有=Gh1，总功W总=Fh2，则机械效率的表达式η=W有W总×100%=Gh2Fh1×100%。
②只将弹簧测力计从A点移动到C点，O、B位置不变，将钩码提升相同的高度，杠杆重心上升的高度不变，额外功不变，有用功不变，故总功不变，由杠杆的机械效率η=W有W总×100%机械效率不变。
故答案为：(1)左；消除杠杆自重对实验的影响，便于读取力臂；(2)竖直向下；(3)变大；(4)Gh2Fh1；不变。
(1)调节杠杆两端的平衡螺母，使平衡螺母向上翘的一端移动，使杠杆在水平位置平衡，杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆重对杠杆平衡的影响；
(2)弹簧测力计在B点竖直向下拉时，才可以在杠杆上直接读出动力臂；
(3)力臂指的是支点到力的作用点的距离，杠杆平衡条件：动力×动力臂=阻力×阻力臂，根据杠杆平衡的条件可解决题目；
(4)①杠杆的机械效率η=W有W总×100%；
②只将弹簧测力计从A点移动到C点，O、B位置不变，将钩码提升相同的高度，杠杆重心上升的高度不变，额外功不变，总功不变，由杠杆的机械效率η=W有W总×100%可知机械效率是否变化。
本题考查杠杆平衡条件实验中，杠杆在水平位置平衡的好处，杠杆的平衡条件的应用，力臂的定义，影响杠杆机械效率的因素。
24.【答案】电流表的示数;横截面积;C、F、G 材料和横截面积相同时，导体的长度越长，电阻越大;滑动变阻器
【解析】解：(1)该实验运用了转换法，在电压不变的电路中，导体电阻越大，电路中的电流就越小，所以可通过观察电流表的示数来判断导体电阻的大小。
选用编号为A、B、C的三根电阻丝时，其材料均为锰铜合金、长度均为1.0m，只有横截面积不同，符合控制变量法的要求，因此是为了探究导体电阻大小与横截面积的关系。
探究电阻与材料的关系，需控制长度和横截面积相同。编号C、F、G的电阻丝长度都为1.0m，横截面积均是0.6mm2，而材料分别为锰铜合金、镍铬合金、铁，满足实验条件。
(2)编号D、B、E的电阻丝材料都是锰铜合金，横截面积均为0.4mm2，长度依次为0.5m、1.0m、1.5m。接入电路后电流表示数越来越小，说明电阻越来越大，由此可得出结论：材料和横截面积相同时，导体的长度越长，电阻越大。
滑动变阻器的工作原理正是通过改变接入电路中导体的长度来改变自身电阻，从而改变电路中的电流，这与该实验结论一致。
故答案为：(1)电流表的示数；横截面积；C、F、G；(2)材料和横截面积相同时，导体的长度越长，电阻越大；滑动变阻器。
实验中，滑动变阻器可以保护电路；电流表串联在电路中，电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
导体的电阻是本身的属性，它跟导体的长度、横截面积、材料和温度有关，实验中采用的是控制变量法；在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
滑动变阻器的工作原理正是通过改变接入电路中导体的长度来改变自身电阻。
在探究影响导体电阻大小因素的实验中，注意转换法和控制变量法的应用。
25.【答案】见解析图； ①电流读错，电流表已改用小量程，读数时误读大量程；②电压；4；③通过导体的电流与导体的电阻成反比； C； 电源； BC
【解析】(1)电压表测定值电阻两端电压，滑片P向右移动时，电压表示数变大，根据串联电路电压规律，滑动变阻器两端电压变小。滑动变阻器电阻变小，故滑动变阻器接右下，电路图如下所示：
；
(2)①发现有一组数据错误，究其原因电流读错，电流表已改用小量程，读数时误读大量程；
②由图乙可知，图中阴影部分的面积为IR，则表示的物理量是电压，其值为IR=0.4A×10Ω=4V；
③对其他数据进一步分析可得出结论电流与电阻的关系是电压一定时，通过导体的电流与导体的电阻成反比；
(3)A.设电源电压为U，当接入50Ω的定值电阻时，变阻器连入阻值最大为20Ω时，根据串联分压原理得U1U2=R1R2可得U滑=R滑U1R1=20Ω×4V50Ω=1.6V，
则电源电压U=U1+U滑=4V+1.6V=5.6V，故应该调低电源电压，故A不符合题意；
B.将电压表改接到滑动变阻器两端，电压表测量变阻器电压，不能改变定值电阻两端的电压，依旧不能完成实验，故B不符合题意；
C.在电源和开关之间串联一个10Ω的电阻，相当于增大滑动变阻器的电阻，则定值电阻两端的电压减小，故D符合题意。
故选C。
(4)实验结束后在拆电路时，断开开关，然后先拆除电源两端导线；
(5)A、探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变被测电阻两端电压，故A错误；
B、在“伏安法”测小灯泡电功率的实验中，调节小灯泡两端电压，使小灯泡在额定电压下发光，故B正确
C、小灯泡的电阻受温度影响较大，不可以多测几组数据，通过求平均值来减小误差，故C正确。
故选：BC。
故答案为：(1)见解析图；(2)①电流读错，电流表已改用小量程，读数时误读大量程；②电压；4；③通过导体的电流与导体的电阻成反比；(3)C；(4)电源；(5)BC。
(1)根据滑片P向右移动时，电压表示数变大连接电路；
(2)发现有一组数据错误，究其原因电流读错；探究电流与电阻的关系，应保持电阻两端的电压不变；对其他数据进一步分析可得出结论电流与电阻的关系；
(3)根据串联电路的分压原理进行解析；
(4)在接、拆电路时，为保护电路，开关必须断开；
(5)滑动变阻器的作用有保护电路，控制电阻两端电压不变。
本题考查电路的连接，电流与电阻的关系，串联分压原理的应用。
26.【答案】解：(1)由题意可知，当连接触点2和3时，电路为R1的简单电路，暖奶器处于保温状态；当连接触点3和4时，电路为R1、R2并联，奶器处于加热状态，
因电路中的总功率等于各用电器功率之和，
所以，R2的电功率：
P2=P加热−P保温=220W−20W=200W，
由P=U2R可得，电阻R2的阻值：
R2=U2P2=(220V)2200W=242Ω；
(2)牛奶所吸收的热量：
Q吸=c牛奶m△t=4.0×103J/(kg⋅℃)×0.4kg×(40℃−20℃)=3.2×104J。
(3)由图可知，0∼200s为加热时间，
由P=Wt可得消耗电能为：
W=P加热t=220W×200s=4.4×104J。
暖奶器在加热过程中的热效率：
η=Q吸W×100%=3.2×104J4.4×104J×100%≈72.7%。
答：(1)电阻R2的阻值为242Ω；
(2)牛奶所吸收的热量为3.2×104J。
(3)暖奶器在加热过程中的热效率为72.7%。
【解析】(1)由题意可知，当连接触点2和3时，电路为R1的简单电路，暖奶器处于保温状态；当连接触点3和4时，电路为R1、R2并联，暖奶器处于加热状态，根据总功率等于各用电器功率之和可知R2的电功率，根据并联电路的电压特点和P=U2R求出电阻R2的阻值；
(2)根据Q=cm△t可求得牛奶所吸收的热量；
(3)由图可知，0∼200s为加热时间，利用P=Wt可求得消耗电能，再利用η=Q吸W可求得暖奶器在加热过程中的热效率。
本题考查了电功率公式、电功公式和吸热公式的应用，要注意电路的总功率等于各用电器功率之和。
27.【答案】R0的电功率0.2W；
电流表的示数为0.54A；
推力F的最大值为200N
【解析】(1)推力为0N时，由图甲可知，电阻R的阻值为R=40Ω，
图乙中，R与R0串联，已知R0=20Ω，电源电压U=6V，根据欧姆定律，电路电流为：I=UR+R0=6V40Ω+20Ω=0.1A，
R0的电功率为：P0=I2R0=(0.1A)2×20Ω=0.2W；
(2)推力为150N时，由图甲可知，电阻R的阻值为R′=25Ω，
图丙中，R与R0并联，电流表测干路电流，根据欧姆定律和并联电路电流规律，电流表示数为：I′=UR′+UR0=6V25Ω+6V20Ω=0.54A；
(3)图丙中，R0所在支路电流为I0=UR0=6V20Ω=0.3A，当干路电流为电流表最大量程Imax=0.6A时，R的阻值最小，
R的最小阻值为：Rmin=UImax−I0=6V0.6A−0.3A=20Ω，对照图甲，此时推力F为最大值200N；
答：(1)R0的电功率0.2W；
(2)电流表的示数为0.54A；
(3)推力F的最大值为200N。
(1)从图甲中找到推力为0时R的阻值，利用欧姆定律求出电路电流，用公式P=I2R可算出R0的电功率；
(2)从图甲中找到推力为150N时R的阻值，根据欧姆定律和并联电路电流规律，可算出电流表示数；
(3)当电路电流为电流表最大量程时，推力最大，运用欧姆定律和并联电路电流规律，可算出R的最小值，对照甲图，找到对应的推力最大值。
本题考查欧姆定律的应用，电功率的综合计算。
28.【答案】电磁铁
【解析】解：(1)图甲中“”这个元件的名称是电磁铁；
(2)由控制电路可知，线圈电阻忽略不计，则保护电阻R与压敏电阻Rx串联，电压表测R两端的电压，
该车辆过桥时对桥面的压力：F=G=15×103kg×10N/kg=1.5×105N，
由乙图像可知，当F=1.5×105N时，Rx=25Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I=UR总=UR+Rx=10V15Ω+25Ω=0.25A，
根据I=UR可得，电压表的示数：U1=IR=0.25A×15Ω=3.75V；
(3)当电压表的示数最大即U1′=5V时，记录器所能记录的过桥车辆的质量最大，
因串联电路各处的电流相等，所以，电路中的电流：
I′=U1′R=5V15Ω=13A，
根据串联电路的电压规律可得：
Ux′=U−U1′=10V−5V，
根据I=UR可得，Rx′=Ux′I′=5V13A=15Ω，
由乙图像可知，此时汽车对压敏电阻的压力F′=3×105N，
因汽车的压力和自身的重力相等，所以最大车重为：G′=F′=3×105N，
所以该记录器所能记录的过桥车辆的最大质量：
m最大=G′g=3×105N10N/kg=3×104kg=30t。
答：(1)电磁铁；
(2)若某车的总质量为15t，过桥时电压表的示数是3.75V；
(3)在保证不被该记录器所抓拍时的过桥车辆的最大质量是30t。
(1)电磁继电器是电磁铁的一个具体应用，据此可知图示元件为电磁铁；
(2)根据控制电路可知，线圈电阻忽略不计，则保护电阻R与压敏电阻Rx串联，电压表测R两端的电压，汽车对水平路面的压力和自身的重力相等，根据G=mg求出其大小，根据乙图像读出压敏电阻对应的阻值，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数。
(2)当电压表的示数最大时记录器所能记录的过桥车辆的质量最大，根据串联电路各处的电流相等和欧姆定律得出等式即可求出此时压敏电阻的阻值，再由乙图像得出此时对地面的压力即为车的最大重力，利用G=mg求出该记录器所能记录的过桥车辆的最大质量。
本题考查了串联电路的特点和欧姆定律的应用，关键是从图像得出相关的信息。
29.【答案】机械； 逆； 改变； ①20；②调小电阻箱的电阻(或减小电源电压)
【解析】(1)阅读短文知，在特定电压的驱动下，压电陶瓷与内置电动机每秒产生2×106次的振动，空气加湿器工作时，内部的压电陶瓷换能器是将电能转化成机械能；
(2)阅读短文知，空气加湿器工作时，是利用逆压电效应；
(3)结合图文，由图丁知，在外力作用发生形变时，产生正压电效应时，它的两个相对表面上出现正、负相反的电荷，产生的电压与外力作用大小成正比；当作用力方向改变时，电荷的极性也随着改变；所以，向内压缩改为向外拉伸，电表偏转方向改变。
(4)①当电阻箱接入电路中的阻值15Ω时，控制电路消耗的功率是3.2W；
由P=UI可知，电路中的电流：I=PU=3.2W12V=415A，
由I=UR可得，电路的总电阻：R总=UI=12V415A=45Ω，
因串联电路的总电阻等于各分电阻之和，所以此时湿敏电阻的阻值：RH=R总−R箱=45Ω−15Ω=30Ω，
由图丙知，此时的空气湿度为20%。
②由控制电路可得：Uab=I′Rab=URH+Rab×Rab，
由阻值随空气湿度变化的关系图可知，湿度越大时，湿敏电阻的阻值越小，因a、b两端电压必须等于或大于9V时，控制电路才能启动加湿器进入工作状态，即在湿敏电阻较小的情况下，a、b两端电压Uab不变，当电源电压不变时，故可适当调小电阻箱的电阻；当Rab不变时，因湿敏电阻的阻值变小，RHR 变小，故为使Uab不变，可减小电源电压U；
综合上述分析可得，采取的措施有：可调小电阻箱的电阻，或减小电源电压。
故答案为：(1)机械；(2)逆；(3)改变；(4)①20；②调小电阻箱的电阻(或减小电源电压)。
(1)(2)认真阅读短文，找到答案；
(3)结合图文，进行解答；
(4)①根据P=UI求出电路电流，根据欧姆定律求出电路总电阻，根据串联电路电阻规律求出湿敏电阻的阻值，根据图丙读出空气湿度；
②根据串联电路的规律及欧姆定律，求出电路中的最大电流，从而得出电阻箱的阻值至少应调到多少；
③由图知，湿度变大，湿敏电阻变小，根据电阻的串联和欧姆定律有Uab=I′Rab=URH+Rab×Rab，据此分析讨论。
本题是一道信息给予题，综合考查能量的转化，压电陶瓷的正压电效应和逆压电效应、空气加湿器和压电式打火机工作原理、串联电路的规律及欧姆定律的运用，关键是从题中获取有效的信息。实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.25
0.30
0.55
编号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜合金
B
1.0
0.4
锰铜合金
C
1.0
0.6
锰铜合金
D
0.5
0.4
锰铜合金
E
1.5
0.4
锰铜合金
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
型号
IZJ620
额定电压
220V
加热功率
220W
保温功率
20W
