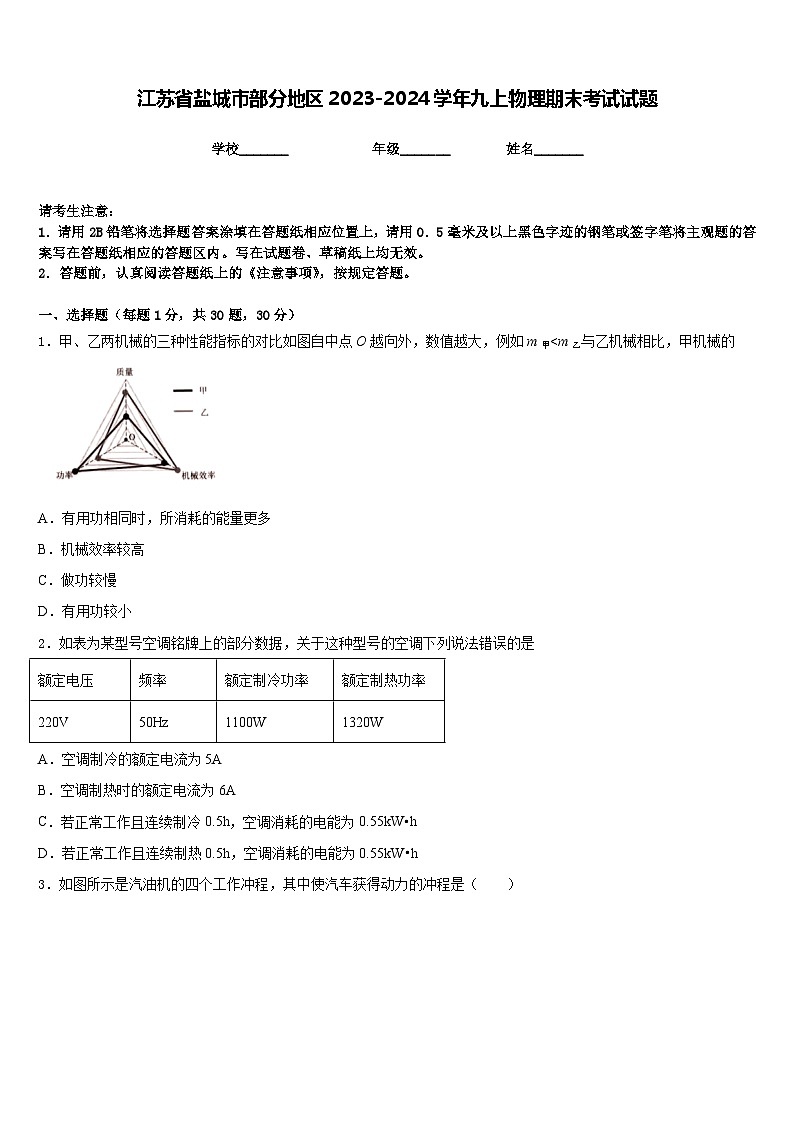

江苏省盐城市部分地区2023-2024学年九上物理期末考试试题含答案

这是一份江苏省盐城市部分地区2023-2024学年九上物理期末考试试题含答案，共9页。试卷主要包含了阅读下列材料，下列用电器中属于电热器的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．甲、乙两机械的三种性能指标的对比如图自中点O越向外，数值越大，例如m甲A．有用功相同时，所消耗的能量更多
B．机械效率较高
C．做功较慢
D．有用功较小
2．如表为某型号空调铭牌上的部分数据，关于这种型号的空调下列说法错误的是
A．空调制冷的额定电流为5A
B．空调制热时的额定电流为6A
C．若正常工作且连续制冷0.5h，空调消耗的电能为0.55kW•h
D．若正常工作且连续制热0.5h，空调消耗的电能为0.55kW•h

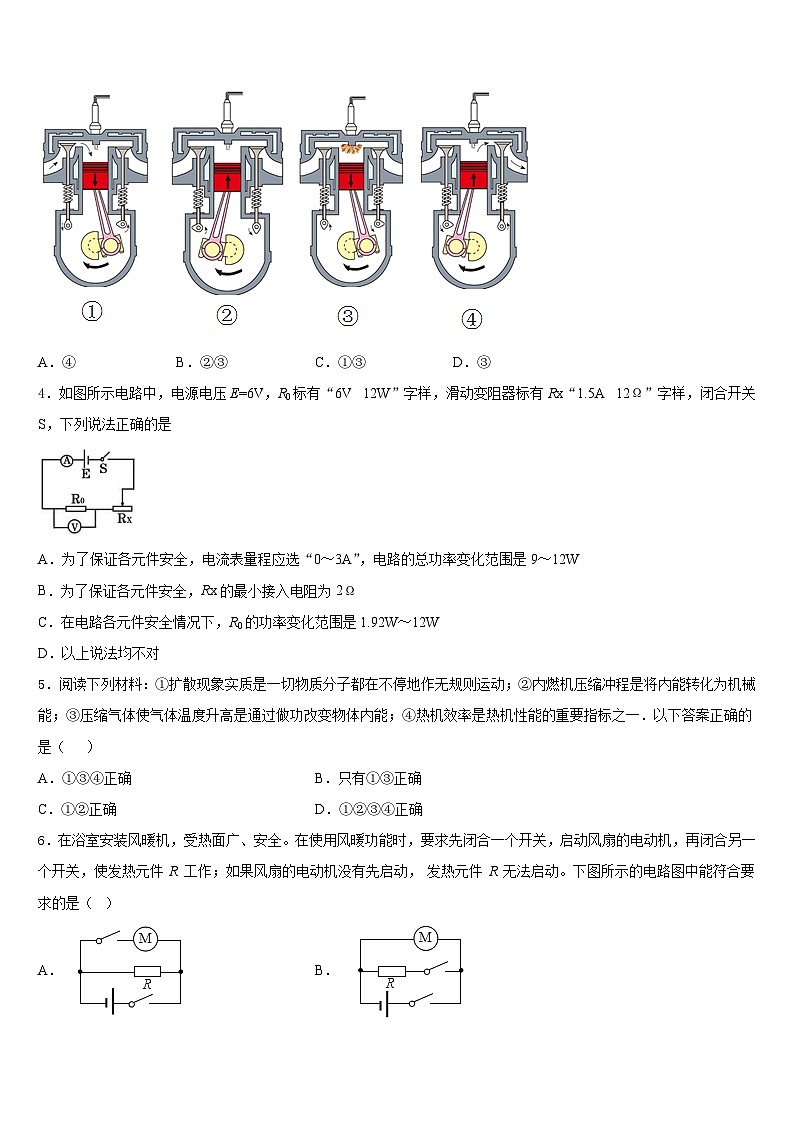

3．如图所示是汽油机的四个工作冲程，其中使汽车获得动力的冲程是（ ）
A．④B．②③C．①③D．③
4．如图所示电路中，电源电压E=6V，R0标有“6V 12W”字样，滑动变阻器标有Rx“1.5A 12Ω”字样，闭合开关S，下列说法正确的是
A．为了保证各元件安全，电流表量程应选“0～3A”，电路的总功率变化范围是9～12W
B．为了保证各元件安全，Rx的最小接入电阻为2Ω
C．在电路各元件安全情况下，R0的功率变化范围是1.92W～12W
D．以上说法均不对
5．阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（ ）
A．①③④正确B．只有①③正确
C．①②正确D．①②③④正确

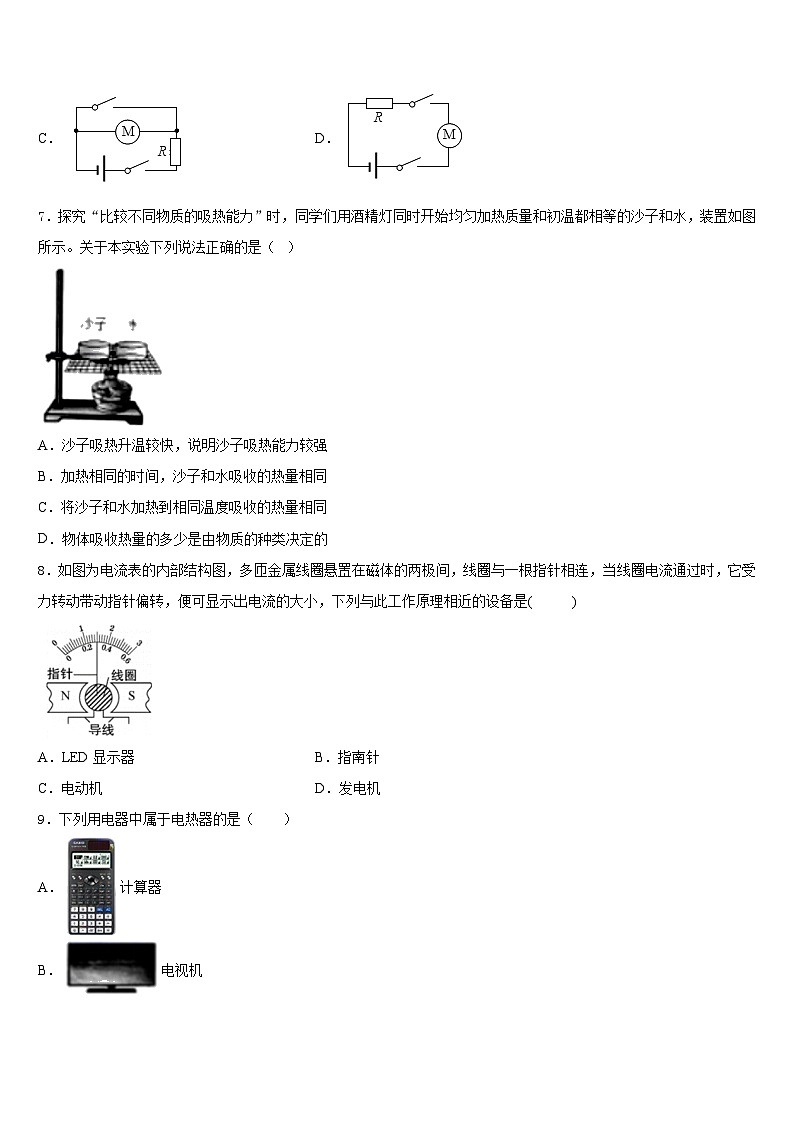

6．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
7．探究“比较不同物质的吸热能力”时，同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图所示。关于本实验下列说法正确的是（ ）
A．沙子吸热升温较快，说明沙子吸热能力较强
B．加热相同的时间，沙子和水吸收的热量相同
C．将沙子和水加热到相同温度吸收的热量相同
D．物体吸收热量的多少是由物质的种类决定的
8．如图为电流表的内部结构图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈电流通过时，它受力转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相近的设备是( )
A．LED显示器B．指南针
C．电动机D．发电机
9．下列用电器中属于电热器的是（ ）
A．计算器
B．电视机
C．电饭煲
D．电风扇
10． “安全出行，珍爱生命!”我国交通部门加大了对酒驾的打击力度．如图所示的是酒精浓度测试仪的原理图，电源电压保持不变，R为酒精气体传感器，其阻值随酒精气体浓度的增大而减小，R0为定值电阻．当被检测者酒精浓度增加时
A．电压表的示数增大B．电流表的示数减小
C．电路总电阻增加D．电路总功率减小
11．小汽车前后共有四个转向灯，是由一个拨动开关控制。根据它们的工作特点，可以判断四个转向灯的连接情况可能是（ ）
A．B．
C．D．
12．现代社会中，尤其是我国使用的能量主要来源于
A．太阳能B．风能C．水能D．燃料燃烧得到的内能
二、填空题（每题5分，共4题，20分）
13．如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____．
14．某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为_____ V，L2两端的电压为_____V．
15．如图甲，摩擦过的气球一下子就“粘”到了猫咪身上， 这是_____现象；如图乙，两个铅柱底面被削平、挤压后能“粘”在一起，这是由于分子间存在_____。
16．将质量为100g、初温为20℃的水，用酒精灯加热至50℃，水需要吸收的热量是_______J，这是通过的方式_______改变水的内能。（c水=4.2×103J/（kg•℃）
三、实验题（共12分）
17．（4分）张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。请你说出他出现错误的原因：_________________。实际电压应是_____V。他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。
（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。
18．（4分）实验室里有一捆铜导线，其横截面积S为1.0mm2，查表得知，此种铜导线每1m的电阻为1.7×10－2Ω。小明想利用图甲所示电路测出这捆铜导线的电阻Rx，从而确定铜导线的长度。他选用的器材有：电流表（0～0.6A）、电压表（0～3V）、滑动变阻器R（铭牌“25Ω 1A”）、定值电阻R0（阻值为3Ω）、电源（电压6V）、开关、导线若干。
（1）甲图中Rx、R0与滑动变阻器R是_____联的。（填“串”、“并”或“混”）
（2）调节滑动变阻器R，当电流表的读数为0.50A时，电压表示数如图乙所示，其读数为______V。
（3）在（2）的条件下，根据电路图可求得铜导线的长度l为_______m。（小数点后面保留1位数）
（4）实验证明：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度及横截面积，导体电阻的大小可由计算得到，式中叫导体的电阻率，单位是Ω·m。那么由以上条件可以求出铜的电阻率为_________Ω·m。
19．（4分）小珠利用如图所示装置探究“感应电流产生的条件”．
（1）如图a、b两接线柱间应接入的器材是_____．
（2）要使感应电流方向发生改变，可采取的具体措施是_____（选填字母）．
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体竖直运动的方向
C．保持磁体静止，只改变导体水平运动的方向
D．改变磁极方向，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是_____能转化为电能．
（4）实验发现导体左右运动速度越快，感应电流越大，这说明感应电流大小与_____有关；
（5）完成上述实验后，小珠还想探究“磁场对通电导体的作用”，只需将a、b两接线柱间的器材换为_____即可．
四、作图题（共16分）
20．（8分）图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．
（________________）
21．（8分）请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正极。
（________）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
23．（12分）一个烧水“热得快”的额定电压 U＝220V，额定功率 P＝1100W．求：
（1）此“热得快”正常工作 1min 消耗的电能 W；
（2）此“热得快”正常工作时的电流 I；
（3）此“热得快”正常工作时的电阻 R．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、D
5、A
6、B
7、B
8、C
9、C
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、S1、S2 4：1
14、2 4
15、摩擦起电 引力
16、1.26×104 热传递
三、实验题（共12分）
17、看错了电压表量程 2 电流没有单位 并联电路干路中的电流等于各支路电流之和 避免偶然性，使结论更具有普遍性 改变电源电压 使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流
18、串 2.3 94.1
19、灵敏电流计 C 机械 导体切割磁感线的速度 电源
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4V；（2）0.2A
23、（1）6.6×104J（2）5A（3）44Ω
额定电压
频率
额定制冷功率
额定制热功率
220V
50Hz
1100W
1320W
实验次数
A处的电流IA
B处的电流IB
C处的电流IC
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.40
0.48
0.88
