广东省江门市鹤山市2022-2023学年九年级上学期期末物理试题

这是一份广东省江门市鹤山市2022-2023学年九年级上学期期末物理试题，共19页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．（3分）下列说法正确的是（ ）
A．华为“麒麟”手机芯片是利用半导体材料制成的
B．太阳能、地热能、核能都是可再生能源
C．紫外线和红外线信号在真空中传播的速度不相同
D．为了降低电能的损耗，可利用超导材料制造电饭煲的电热丝
2．（3分）对下列电学参量的估测中，你认为最接近实际的是（ ）
A．卧室空调工作1小时大约消耗1度电
B．手机新电池的电压大约220V
C．家用电冰箱的电流大约5A
D．2节新干电池两端电压约1.5V
3．（3分）如图是航天员王亚平在“天宫”中利用太空自行车锻炼的情景，太空自行车在锻炼时可以发电并利用蓄电池将电能储存起来。下列说法中正确的是（ ）
A．自行车发电时利用了奥斯特实验原理
B．王亚平蹬自行车发电时将电能转化为机械能
C．给蓄电池充电的过程中蓄电池相当于电源
D．“天宫”利用电磁波与地球传送信息的，该波的传播速度约为3×108m/s

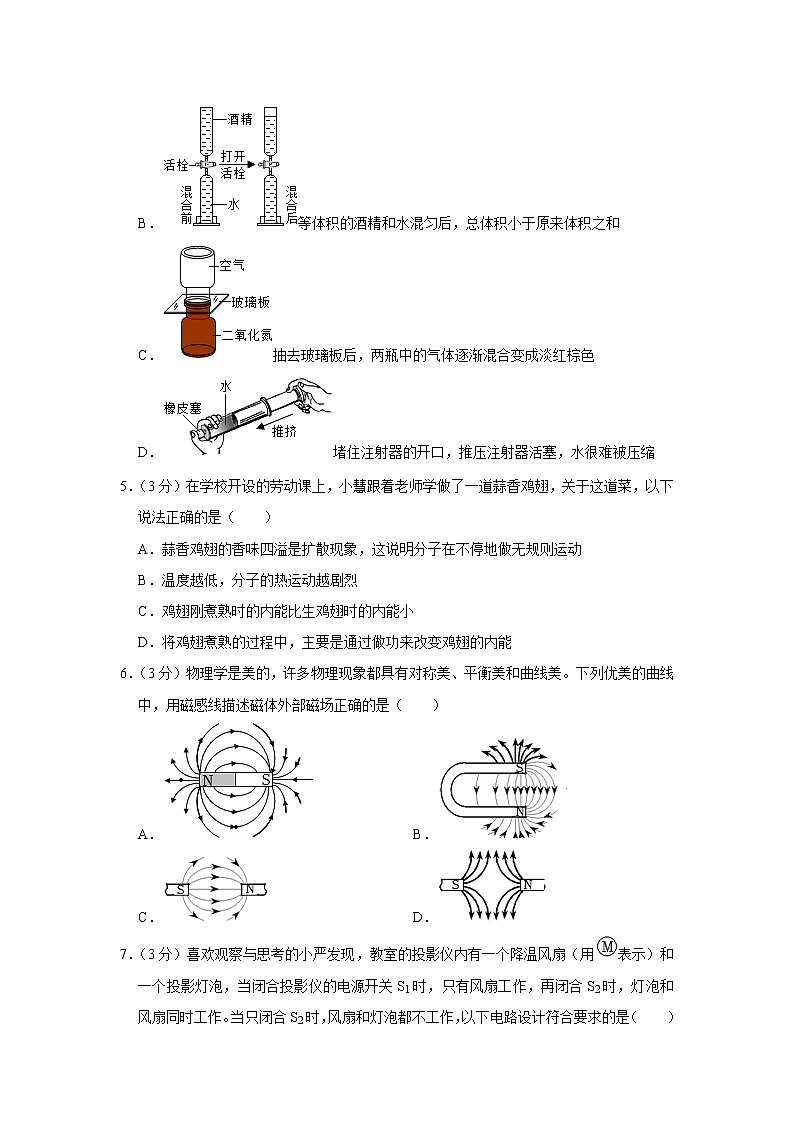

4．（3分）如图四种情景中，能说明分子间存在引力的是（ ）
A．缓慢提拉与水面接触的玻璃板，弹簧测力计示数变大
B．等体积的酒精和水混匀后，总体积小于原来体积之和
C．抽去玻璃板后，两瓶中的气体逐渐混合变成淡红棕色
D．堵住注射器的开口，推压注射器活塞，水很难被压缩
5．（3分）在学校开设的劳动课上，小慧跟着老师学做了一道蒜香鸡翅，关于这道菜，以下说法正确的是（ ）
A．蒜香鸡翅的香味四溢是扩散现象，这说明分子在不停地做无规则运动
B．温度越低，分子的热运动越剧烈
C．鸡翅刚煮熟时的内能比生鸡翅时的内能小
D．将鸡翅煮熟的过程中，主要是通过做功来改变鸡翅的内能
6．（3分）物理学是美的，许多物理现象都具有对称美、平衡美和曲线美。下列优美的曲线中，用磁感线描述磁体外部磁场正确的是（ ）
A．B．
C．D．
7．（3分）喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇（用表示）和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是（ ）
A．B．
C．D．
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 （填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的 。过节时一串彩灯上的灯泡是 （填“串联”或“并联”）。
9．（3分）如图所示是汽车上司机是否系安全带的指示灯，如果没有系安全带LED指示灯亮起，系好安全带接通电路指示灯就会熄灭。安全带在电路中相当于一个 ，没有系好安全带时，指示灯所在电路应处于 （填“断路”、“通路”或“短路”）状态，LED指示灯的制成材料是 （填“超导体”或“半导体”）。
10．（3分）在常态化抗击疫情过程中，后勤老师定期向教室内喷洒消毒液，进行杀菌消毒。过一会儿，走廊里的人就能闻到消毒液的气味，这是 现象。“神舟十一号”飞船发射的过程中，当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其温度会升高，这是通过 的方式来改变物体内能的。汽车发动机常用水做冷却剂，主要是因为水的 大的特性。
11．（3分）如图，磁悬浮无线蓝牙音箱可由蓝牙通过 （选填“超声波”或“电磁波”）实现与手机数据的传输。该产品底座里有一个电磁铁，可使箱体悬在空中，这是利用同名磁极相互 的原理实现的。若将手机置入一个真空罩内，音箱 （选填“能”或“不能”）正常接收手机数据。
12．（3分）如图所示，此时电能表的读数为 kW•h。如果使用某种用电器时，该表铝盘在20min内转动了300r，则此段时间内该用电器消耗的电能是 J，该用电器的功率是 W。
13．（3分）如图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则通电螺线管的左端是 极（填“N”或“S”），电源的右端为 极（填“正”或“负”）。若使通电螺线管的磁性增强，滑动变阻器的滑片P应向 端移动。（填“左”或“右”）
14．（3分）在图甲所示的电路中，当开关S从b转到a时，根据电流表和电压表对应的示数，在U﹣I坐标系中描绘了相对应的坐标点，如图乙所示，则电源电压是 ，电阻R1的阻值是 ，电阻R2的阻值是 。
三、作图题（本题3小题，共7分）
15．（2分）地球是一个大磁体，请在括号中标明箭头所指的小磁针的磁极（“N”或“S”）和标出图中磁感线的方向。
16．（2分）请用笔画线代替导线将如图所示的家庭电路连接完整，开关只控制壁灯。
17．（3分）在图2虚线框内画出图1对应的电路图。
四、实验题（本大题共3小题，共18分）
18．（5分）如图所示是“探究感应电流产生的条件”实验装置。
（1）实验中，AB棒的材料可能是 （选填“塑料”、“铝”或“陶瓷”）。
（2）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与 的关系。
（3）闭合开关，实验探究过程记录如表所示：
根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做 运动，在该运动过程中，主要将 能转化为电能。
（4）若将此装置中灵敏电流计换成 ，可进一步探究电动机的工作原理。
19．（5分）如图是为研究焦耳定律的实验装置。在两个相同的烧瓶中装满初温相同的煤油，插入两个相同的温度计，瓶中电阻丝为定值电阻，其关系为R甲＞R乙。
（1）实验中，通过观察 来判断电流通过导体产生热量的多少；
（2）闭合开关一段时间，观察到甲瓶中煤油的温度高于乙瓶。这表明：在 相同时， 越大，电流产生的热量越多；
（3）实验探究过程中用到两个物理研究方法是 法和 法。
20．（8分）小华同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
（1）连接电路时，开关应处于 状态。
（2）用笔画线代替导线将图甲所示电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大。
（3）正确连接电路后，闭合开关前，应将滑动变阻器的滑片调至最 端（选填“左”或“右”），本实验滑动变阻器除了保护电路外，还有一个重要作用是 。
（4）闭合开关后，发现电流表示数为零，而电压表的指针偏转到最右端，此时电路中的故障可能是 。
（5）排除故障后，闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，计算Rx的阻值为 Ω，接下来他移动滑片，又测出两次对应的电压和电流值，并求出电阻，多次实验的目的是 。
（6）按照上面的操作步骤，小华又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的图象（即I﹣U图象），小华发现他所描绘的定值电阻的图象是一条直线，而小灯泡的I﹣U图象如图丙所示，原因可能是小灯泡的电阻与 有关。
五、计算题（本大题共2小题，共13分）
21．（6分）某课外活动小组的同学设计了一个用电压表的变化来反映环境温度变化的电路，如图甲所示。电源电压不变，定值电阻R0＝20Ω，R1是热敏电阻，其阻值随温度变化的图象如图乙所示。闭合开关S后，求：
（1）当环境温度为20℃时，电压表示数为2V，电源电压是多大？
（2）当电压表示数为4V时，求热敏电阻R1的阻值。
22．（7分）智能家居带给我们健康、舒适的生活，如智能马桶图甲，某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2可接a或b，再通过开关S1的通断，实现“高、中、低”三种温挡的调节，其中低温挡的功率为20W，电阻R2为1210Ω。
（1）1千瓦时的电能可供该座圈低温挡工作多少小时？
（2）该座圈处于中温挡工作时的电功率为多少？
六、综合能力题（本大题共3小题，共20分）
23．（7分）阅读下面材料回答问题。
国庆放假期间，小明一家去农庄休闲旅游。
（1）细心地小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，如图甲所示。白天，太阳能电池板将 能转化成 能并储存起来，提供给LED灯。
（2）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图乙所示，房卡的作用相当于电路元件中的 。房间里提供有路由器，如图丙，路由器是一种支持有线和无线连接的网络设备，通过后排的接口可以同时连接多台电脑独立工作，各接口之间是 （选填“串联”或“并联”）的，判断的依据是用电器之间独立工作 （选填“互相影响”或“互不影响”）。
（3）小明还发现房门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间的吊灯，图丁中的电路图能符合这一要求的是 。
24．（6分）小明对家中的小汽车进行了一些研究：汽车动力来自一台单缸四冲程汽油机，正常工作时转速为1800r/min，汽缸外面有“水套”循环降温；汽车照明灯的灯泡内装有较亮的远光灯丝和较暗的近光灯丝，两根灯丝可根据需要交替工作。
（1）汽车照明灯内的近光灯丝和远光灯丝是 联连接的；
（2）如图所示是汽油机的一个工作循环，其四个冲程的正确顺序是 ；用力将活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与汽油机 （填冲程名称）冲程的能量转化相同；
（3）汽油机1秒钟对外做功 次；
（4）因为水的比热容较大，汽车上的散热器采用水作为冷却剂，这是通过 方式来改变内能的；
（5）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，同样的汽油加在T型轿车内比加在L型轿车内热值 （填“更大”、“一样大”或“更小”）。
25．（7分）在探究“电流与电阻的关系”实验中：
定值电阻为5Ω，按照图甲将电路正确连接后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V。
（1）换上10Ω的电阻后，闭合开关，电压表示数将 （选填“变大”或“变小”或“不变”），此时应将滑片P向 （选填“A”或“B”）端移动，使电阻两端电压为 V。
（2）完成实验后可得出结论： 。
（3）该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图乙所示电路测定待测电阻Rx的阻值，他们进行如下操作：
A.闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；
B.将滑动变阻器滑片P滑至b端，读出电流表示数为I2；
C.待测电阻Rₓ的阻值的表达式为Rx＝ （用I1、I2、R0表示）。
2022-2023学年广东省江门市鹤山市九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本题7小题，每小题3分，共21分.每小题只有一个选项是正确的）
1．【解答】解：A、华为“麒麟”手机芯片是利用半导体材料制成的，故A正确；
B、太阳能、地热能都是可再生能源，核能属于不可再生能源，故B错误；
C、紫外线和红外线信号在真空中传播的速度是相同的，故C错误；
D、电饭煲是利用电流热效应来工作的，所以不能用超导材料制造电饭煲的电热丝，故D错误。
故选：A。
2．【解答】解：A、空调功率约1kW，工作1小时消耗电能W＝Pt＝1kW×1h＝1kW•h＝1度，故A正确；
B、手机新电池的电压大约3.7V，220V为家庭电压，故B错误；
C、家用电冰箱的功率约220W，家庭电压为220V，则电流I＝＝＝1A，故C错误；
D、1节新干电池两端电压约1.5V，则2节新干电池两端电压约3V，故D错误。
故选A。
3．【解答】解：A．自行车发电时利用的是电磁感应现象的原理，故A错误；
B．王亚平蹬自行车发电时消耗了机械能，转化为了电能，将机械能转化为电能，故B错误；
C．蓄电池在充电时，将电能转化为蓄电池的化学能，蓄电池相当于用电器，故C错误；
D．“天宫”利用电磁波与地球传送信息的，该波的传播速度约为3×108m/s＝3×105km/s，故D正确。
故选：D。
4．【解答】解：A、缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明水分子和玻璃分子间存在引力，故A正确；
B、等体积的酒精和水混匀后，总体积小于原来体积之和，说明分子间存在间隙，故B错误；
C、抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象，说明了气体分子的运动，故C错误；
D、堵住注射器的开口，推压注射器活塞，水很难被压缩，说明分子间存在斥力，故D错误。
故选：A。
5．【解答】解：
A、蒜香鸡翅的香味四溢是扩散现象，说明分子在不停地做无规则运动，故A正确；
B、温度越高，分子的热运动越剧烈，故B错误；
C、鸡翅刚煮熟时温度高，其内能比生鸡翅时的内能大，故C错误；
D、将鸡翅煮熟的过程中，主要是通过热传递来改变鸡翅的内能，故D错误。
故选：A。
6．【解答】解：根据课本知识可知，磁体外部的磁感线是从N极出来回到S极的，故A正确，BCD错误。
故选：A。
7．【解答】解：
由题意知，电动机可以独立工作；闭合开关S1，只有风扇工作，再闭合开关S2，灯泡和风扇同时工作，说明开关S1在干路上，开关S2只控制灯泡，则S2和灯泡应串联在同一支路上，且电动机和灯泡应并联，题目中符合要求的只有D。
故选：D。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：并联电路各个用电器之间互不影响，图中一排的电动汽车充电桩之间互不影响，说明它们之间是并联的；
简单的电路中包括开关，用电器，电源，导线，电动汽车的电池在充电时，消耗电能并转化成了电池中的化学能，所以相当于电路中的用电器；
过节时一串彩灯上的灯泡是串联的。
故答案为：并联；用电器；串联。
9．【解答】解：安全带在电路中起到了控制作用，相当于一个开关，没有系好安全带时，指示灯亮，所在电路应处于通路状态，LED指示灯的制成材料是半导体。
故答案为：开关；通路；半导体。
10．【解答】解：（1）走廊里的人就能闻到消毒液的气味，是消毒液气味分子运动到空气中，这是扩散现象，说明分子不停地做无规则运动；
（2）“神舟十一号”在发射的过程，当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其温度会升高，内能会增加，这是通过做功的方式改变物体内能的；
（3）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机常用水做冷却剂。
故答案为：扩散；做功；比热容。
11．【解答】解：磁悬浮无线蓝牙音箱可由蓝牙通过电磁波实现与手机数据的传输；
该产品底座里有一个电磁铁，可使箱体悬在空中，这是利用同名磁极相互排斥的原理实现的；
电磁波能在真空中传播，将手机置入一个真空罩内，音箱能正常接收手机数据。
故答案为：电磁波；排斥；能。
12．【解答】解：（1）由图示电能表可知，此时电能表的读数为2046.1kW•h；
（2）电能表的转盘转过300转消耗的电能：
W＝kW•h＝0.1kW•h＝3.6×105J，
该用电器的功率：P＝＝＝0.15kW＝150W。
故答案为：2046.1；3.6×105；150。
13．【解答】解：小磁针静止时N极向左，则由磁极间的相互作用可知，通电螺线管右端为S极，则左端为N极，根据安培定则可以判断电源的右端为正极，左端为负极；
为使通电螺线管的磁性增强，需增大电路中电流，由欧姆定律可知要减小电路中电阻，故滑片向右移动。
故答案为：N；正；右。
14．【解答】解：
（1）由电路图可知，当S接b时，电路为R1的简单电路，电路中的电流较大，电压表测电源的电压，电流表测电路中的电流；
由图乙可知，电源的电压U＝6V，电路中的电流I＝0.6A，则R1＝＝＝10Ω；
（2）当S接a时，两电阻串联，电路中的电流变小，电压表测R1两端的电压，电流表测串联电路的电流；
由图乙可知，电路中的电流I′＝0.2A，U1＝2V，
根据串联电路的总电压等于各用电器两端的电压之和可得电阻R2的两端电压为：
U2＝U﹣U1＝6V﹣2V＝4V，
根据I＝得R2的阻值：
R2＝＝＝20Ω。
故答案为：6V；10Ω；20Ω。
三、作图题（本题3小题，共7分）
15．【解答】解：在磁体的外部，磁感线总是从磁体的N极发出，最后回到S极；小磁针的N极指向地磁场的S极，地磁场磁感线的方向及小磁针的N极如下图所示：
。
16．【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如下图：
17．【解答】解：由实物图知，两灯串联，开关接在电源与灯之间，电压表并联在L2两端，测量L2两端的电压，如图所示：
四、实验题（本大题共3小题，共18分）
18．【解答】解：
（1）在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体；这些物质中，塑料和陶瓷是绝缘体，铝是导体，所以我们应选择铝棒；
（2）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验时，只有磁场的方向发生了改变，则这次实验主要是为了探究感应电流的方向与磁场方向的关系；
（3）三次实验中，只有在AB棒在磁场中做切割磁感线运动时才会产生感应电流，则我们可以得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。在此过程中，主要是将机械能转化为电能；
（4）电动机的工作原理是通电导体在磁场中受力运动，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
故答案为：（1）铝；（2）磁场方向；（3）切割磁感线；机械；（4）电源。
19．【解答】解：（1）根据转换法可知，实验中，我们通过温度计升高的示数反应导体产生热量的多少；
（2）两个电阻串联，通电时间和电流相同，电阻的大小不同，合开关一段时间，甲瓶中的电阻的阻值大，甲瓶中煤油的温度高于乙瓶，这说明甲产生的热量多，故结论为：在电流和通电时间相同时，电阻越大，产生的热量越多；
（3）实验中采用的方法是控制变量法和转换法。
故答案为：（1）温度计升高的示数；（2）电流和通电时间；电阻；（3）转换；控制变量。
20．【解答】解：（1）连接电路时，开关应该断开；
（2）滑动变阻器应该选择上下接线柱各接一个且串联接入电路，要求滑动变阻器的滑片P向右移动时，电流表示数变大，根据串联电路电阻规律结合欧姆定律可知滑片P向右移动时滑动变阻器接入电路的电阻变小，故选择右下接线柱于开关串联接入电路，如图：
；
（3）（5）闭合开关前，滑动变阻器的滑片应移到阻值最大处，即最左端，滑动变阻器除了保护电路外，还有一个重要作用是改变定值电阻两端的电压和电路中的电流，进行多次测量；多次测量的目的是求平均值减小误差；
由图乙可知，电流表选用的是小量程，分度值为0.02A，电流表的示数为0.26A，
此时电阻的电压为2.6V，根据欧姆定律得Rx电阻的阻值为：Rx＝＝＝10Ω；
（4）闭合开关后，发现电流表示数为零，说明电路断路，而电压表的指针偏转到最右端，说明电压表串联接入电路，即与电压表并联部分电路断路，则此时电路中的故障可能是待测电阻断路；
（6）由于灯泡电阻受温度影响，不是定值，随温度变化而变化，因此灯泡的I﹣U变化图象不是一条直线。
故答案为：（1）断开；（2）如图；（3）左；改变定值电阻两端的电压和电路中的电流，进行多次测量；（4）待测电阻断路；（5）10；计算平均值，减小误差；（6）温度。
五、计算题（本大题共2小题，共13分）
21．【解答】解：（1）由图甲知两电阻串联，电压表并联在定值电阻的两端，
由图乙知，当环境温度为20℃时，R1＝40Ω，
则电路中电流：I1＝I0＝＝＝0.1A，
R1两端的电压：U1＝I1R1＝0.1A×40Ω＝4V；
由串联电路的电压特点可得电源电压：U＝U0+U1＝2V+4V＝6V；
（2）电压表的示数为4V时，根据串联电路的电流特点和欧姆定律可知，
电路中电流：I1′＝I0′＝＝＝0.2A，
R1两端的电压：U1′＝U﹣UR′＝6V﹣4V＝2V，
此时热敏电阻R1的阻值为：
R1′＝＝＝10Ω。
答：（1）当环境温度为20℃时，电压表示数为2V，电源电压为6V；
（2）当电压表示数为4V时，热敏电阻R1的阻值为10Ω。
22．【解答】解：（1）由P＝可知，1千瓦时的电能可供该座圈低温挡工作的时间：
t＝＝＝50h；
（2）当开关S1闭合、S2接a时，两电阻并联，由并联电路的电阻特点可知，此时电路中总电阻最小，根据P＝可知此时总功率最大，为高温挡，
闭合S1，S2接b时，电路为R1的简单电路，总电阻较小，根据P＝可知此时总功率较大，为中温挡，
当开关S1断开、S2接b时，两电阻串联，由串联电路的电阻特点可知，总电阻最大，根据P＝可知此时总功率最小，为低温挡；
根据P＝可知，该座圈处于低温挡时，电路的总电阻：
R串＝＝＝2420Ω，
由串联电路的电阻特点可知，R1的阻值：
R1＝R串﹣R2＝2420Ω﹣1210Ω＝1210Ω，
该座圈处于中温挡工作时的电功率：
P中＝＝＝40W。
答：（1）1千瓦时的电能可供该座圈低温挡工作50h；
（2）该座圈处于中温挡工作时的电功率为40W。
六、综合能力题（本大题共3小题，共20分）
23．【解答】解：
（1）太阳能电池板可以将太阳能直接转化为电能；
（2）房卡插入槽中后，房间内的电器才能工作，拔出房卡，房间内的电器停止工作，说明房卡控制房间内的所有用电器，所以房卡相当于房间内的开关；同一台路由器为多台电脑提供网络服务，一台电脑不工作，其它电脑不受影响，所以根据并联电路的特点可知，各接口之间是并联的；并联电路之间互不影响，可以独立工作；
（3）A、两开关串联，只有当两开关同时闭合时吊灯才发光，不符合题意；
B、两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，不符合题意；
C、S1和S2为单刀双掷开关，S1向右掷时灯泡不发光，S1向左掷时灯泡发光；S2向右掷时灯泡发光，S2向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意；
D、当两开关都向左时，会出现电源短路，不符合安全用电的原则，不符合题意；
故选：C。
故答案为：（1）太阳；电；（2）开关；并联；互不影响；（3）C。
24．【解答】解：
（1）由题意可知，两根灯丝可根据需要交替工作，所以这种灯泡内两根灯丝在电路中的连接方式是并联；
（2）甲图两气阀紧闭，活塞向上压缩，是压缩冲程；乙图吸气阀打开，排气阀关闭，活塞下行，是吸气冲程；丙图排气阀打开，吸气阀关闭，活塞上行，是排气冲程；丁图两气阀关闭，火花塞点火，是做功冲程。汽油机冲程的顺序是：吸气冲程、压缩冲程、做功冲程、排气冲程，所以甲乙丙丁作为一个工作循环的排序是乙甲丁丙；
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加、温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同；
（3）由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每1s转30圈，完成15个工作循环，做功15次；
（4）汽车发动机开始工作一段时间后，散热器中水的内能会增加，这是由于散热器中的水从发动机上吸取热量导致的，所以这是通过热传递方式来改变内能的。
（5）热值是燃料的特性，与燃烧情况无关。因此同样的汽油加在T型轿车内与加在L型轿车内热值一样大。
故答案为：（1）并；（2）乙甲丁丙；压缩；（3）15；（4）热传递；（5）一样大。
25．【解答】解：（1）根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，故电压表示数变大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V不变；
（2）由于定值电阻两端电压不变，故可得出的实验结论是：当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比；
（3）A、当滑片P移到a端时，滑动变阻器接入电路的阻值为0，此时只有Rx接入电路，电源电压U＝I1Rx……①；
B、当滑片P移到a端时，滑动变阻器接入电路的阻值为最大，即为R0，此时滑动变阻器与待测电阻Rx串联接入电路，电源电压U＝I2（Rx+R0）……②；
由于电源电压不变，联立①②两式，解得：
Rx＝。
故答案为：（1）变大；B；2；（2）当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比；（3）。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/3/3 8:38:43；用户：19321966032；邮箱：19321966032；学号：46015917次数
AB棒在磁场中的运动情况
是否有感应电流
1
静止
无
2
沿磁场方向运动（不切割磁感线运动）
无
3
切割磁感线运动
有
