第4讲《电压电阻》（竞赛精练）-2024-2025学年初中物理竞赛能力培优精练（九年级）+习题+答案

这是一份第4讲《电压电阻》（竞赛精练）-2024-2025学年初中物理竞赛能力培优精练（九年级）+习题+答案，文件包含第4讲《电压电阻》竞赛精练原卷版docx、第4讲《电压电阻》竞赛精练解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
一、单选题

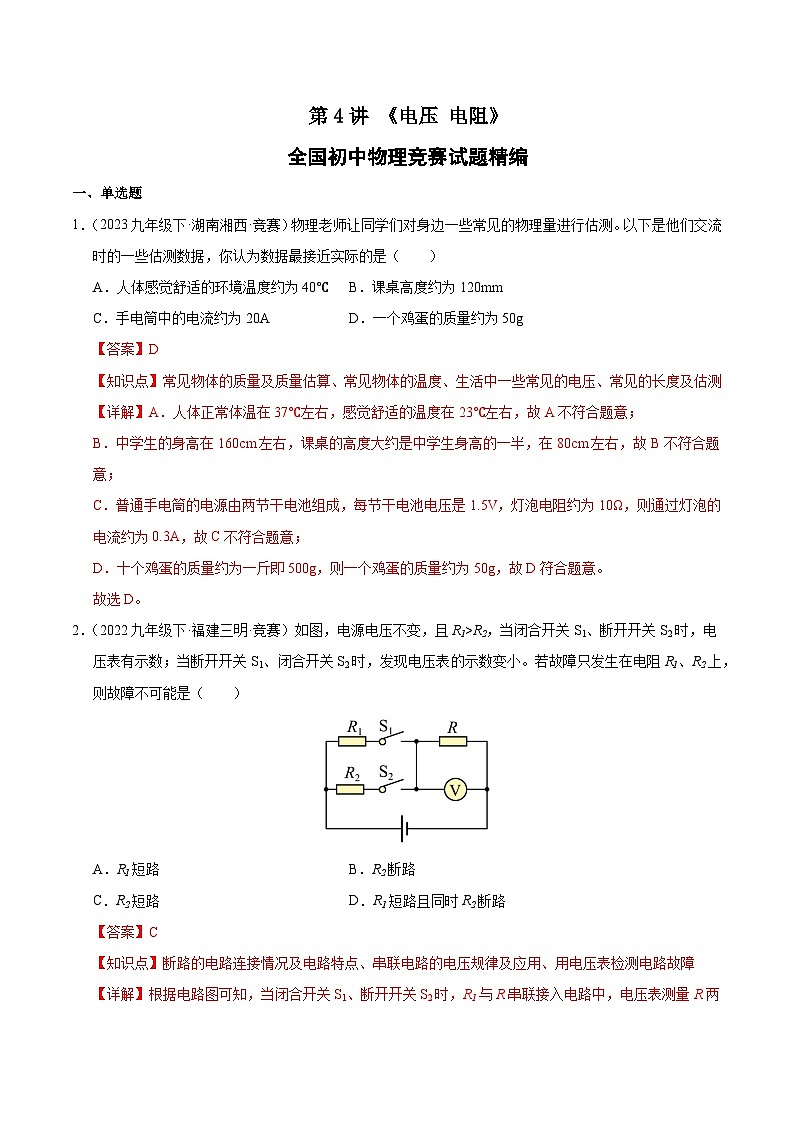

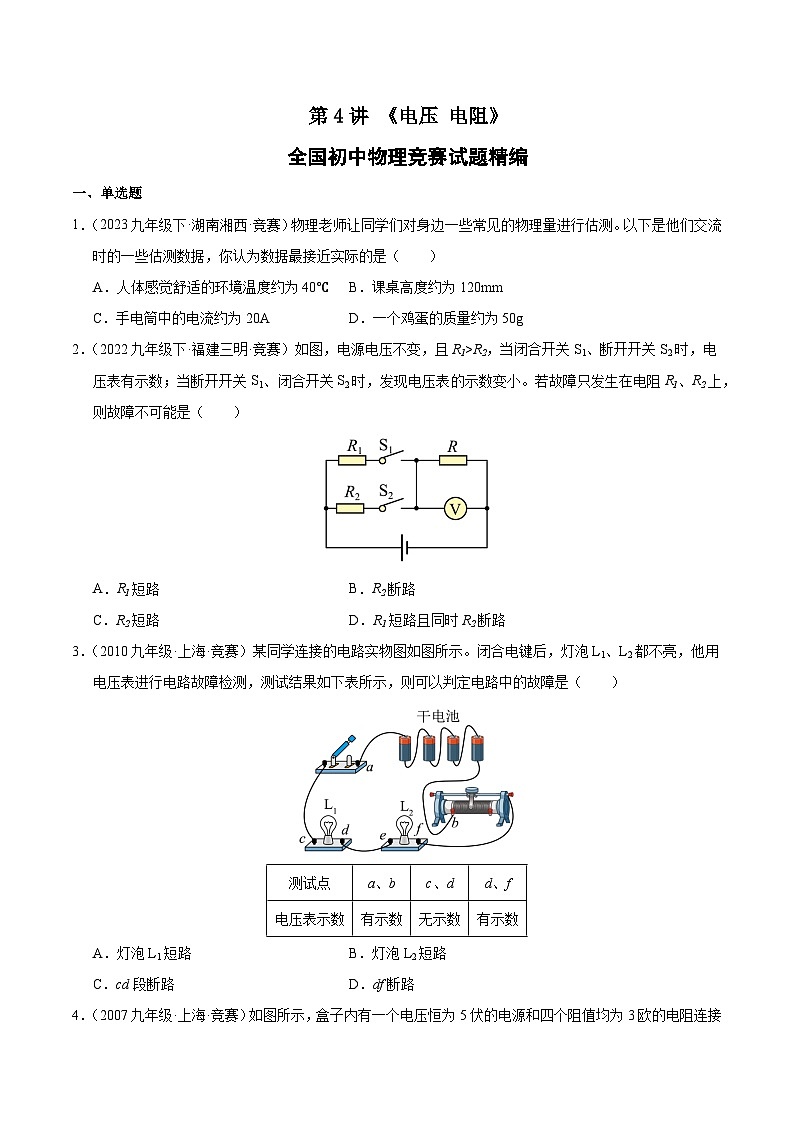

1．（2023九年级下·湖南湘西·竞赛）物理老师让同学们对身边一些常见的物理量进行估测。以下是他们交流时的一些估测数据，你认为数据最接近实际的是（ ）
A．人体感觉舒适的环境温度约为40℃B．课桌高度约为120mm
C．手电筒中的电流约为20AD．一个鸡蛋的质量约为50g
2．（2022九年级下·福建三明·竞赛）如图，电源电压不变，且R1>R2，当闭合开关S1、断开开关S2时，电压表有示数；当断开开关S1、闭合开关S2时，发现电压表的示数变小。若故障只发生在电阻R1、R2上，则故障不可能是（ ）
A．R1短路B．R2断路
C．R2短路D．R1短路且同时R2断路

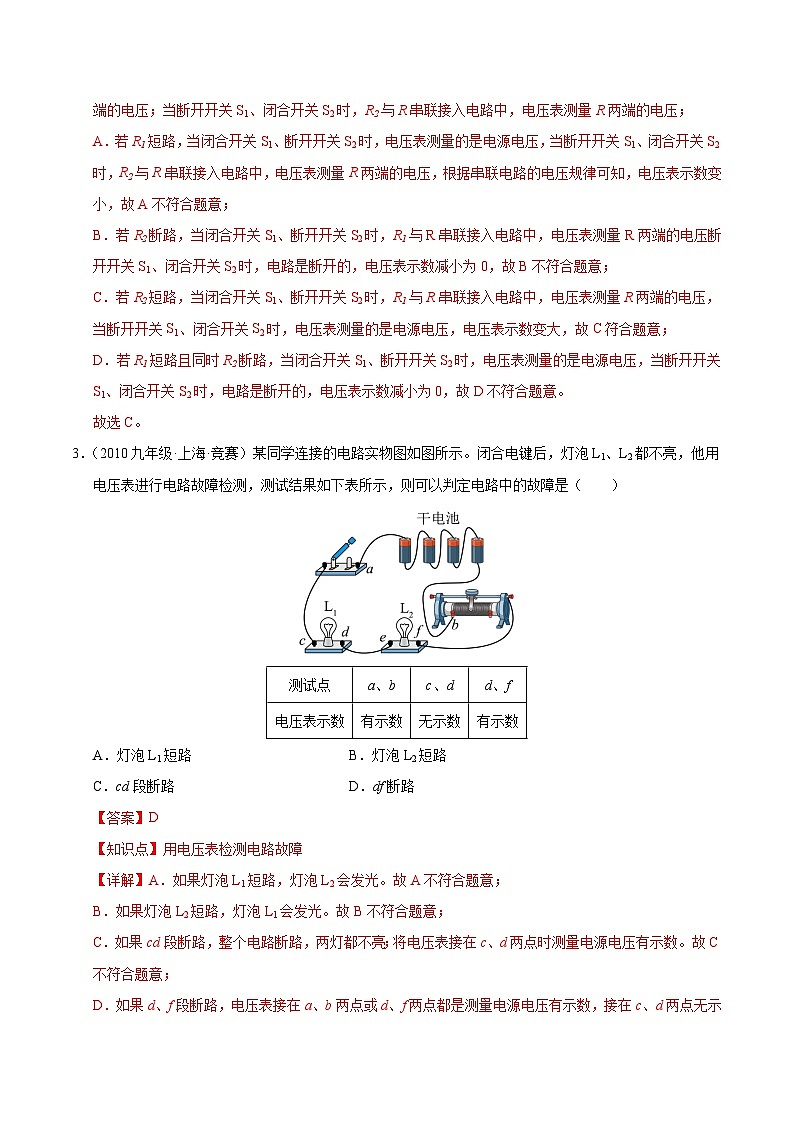

3．（2010九年级·上海·竞赛）某同学连接的电路实物图如图所示。闭合电键后，灯泡L1、L2都不亮，他用电压表进行电路故障检测，测试结果如下表所示，则可以判定电路中的故障是（ ）
A．灯泡L1短路B．灯泡L2短路
C．cd段断路D．df断路

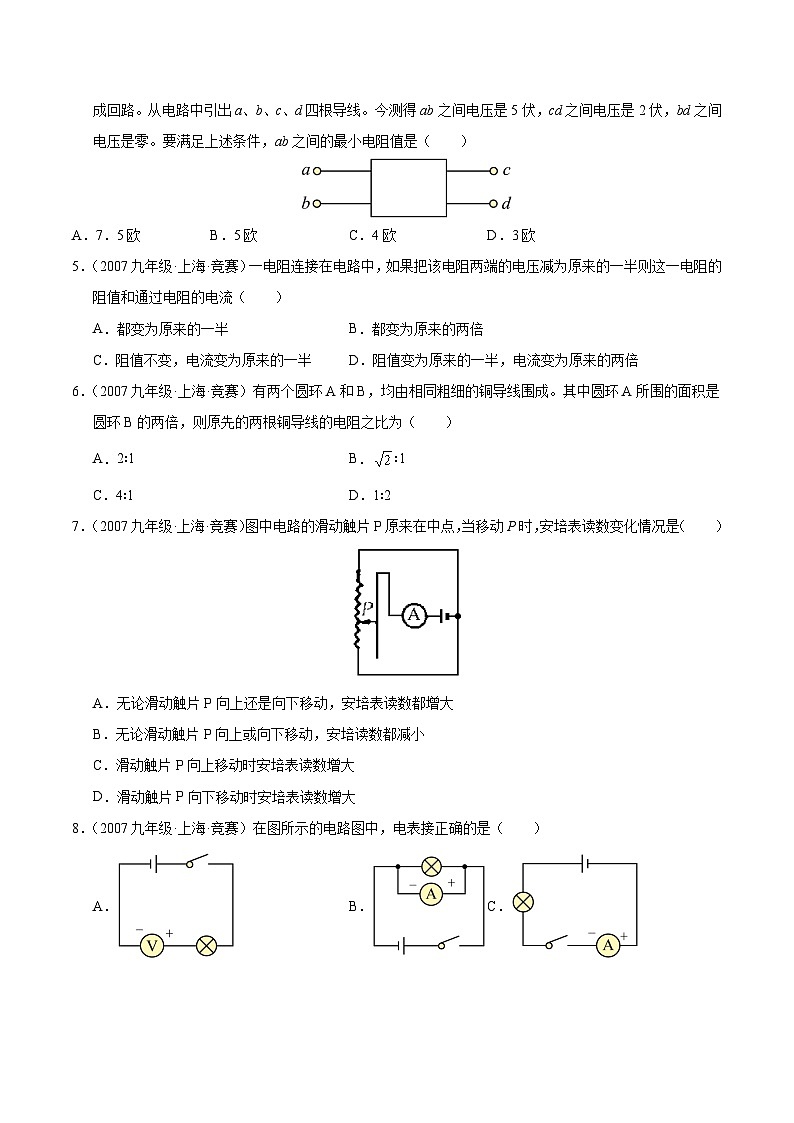

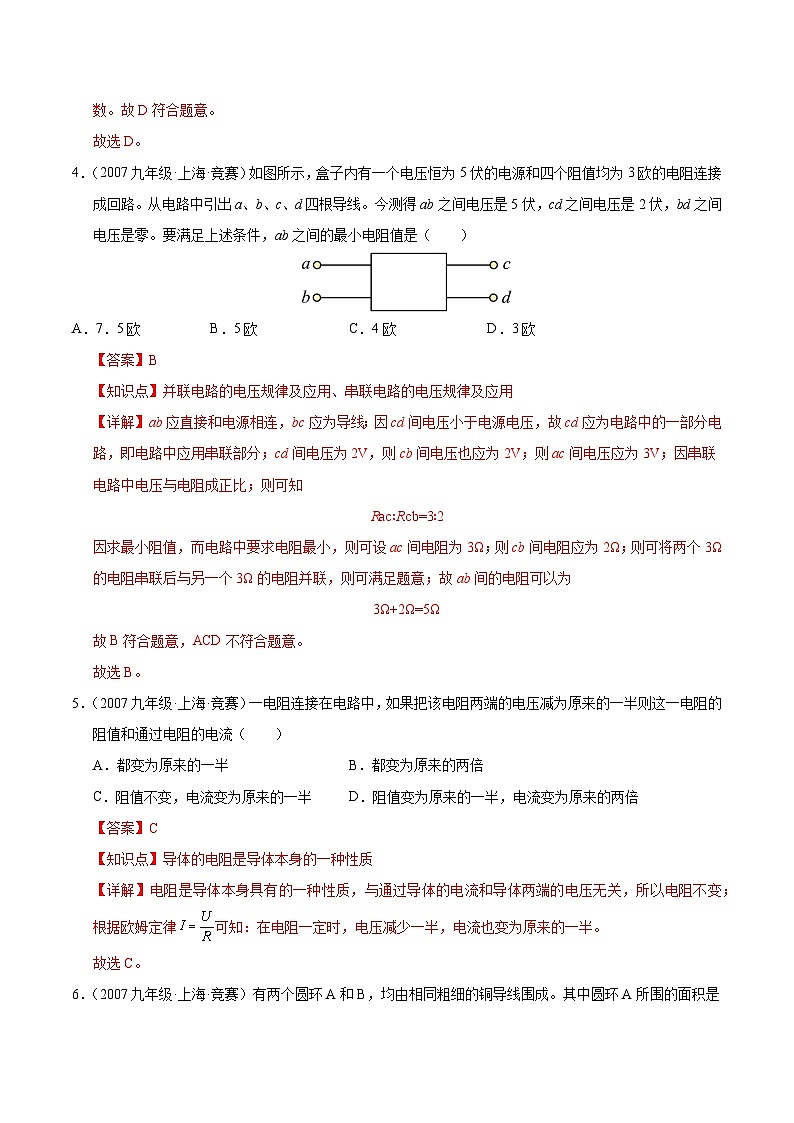

4．（2007九年级·上海·竞赛）如图所示，盒子内有一个电压恒为5伏的电源和四个阻值均为3欧的电阻连接成回路。从电路中引出a、b、c、d四根导线。今测得ab之间电压是5伏，cd之间电压是2伏，bd之间电压是零。要满足上述条件，ab之间的最小电阻值是（ ）
A．7．5欧B．5欧C．4欧D．3欧
5．（2007九年级·上海·竞赛）一电阻连接在电路中，如果把该电阻两端的电压减为原来的一半则这一电阻的阻值和通过电阻的电流（ ）
A．都变为原来的一半B．都变为原来的两倍
C．阻值不变，电流变为原来的一半D．阻值变为原来的一半，电流变为原来的两倍
6．（2007九年级·上海·竞赛）有两个圆环A和B，均由相同粗细的铜导线围成。其中圆环A所围的面积是圆环B的两倍，则原先的两根铜导线的电阻之比为（ ）
A．2∶1B．∶1
C．4∶1D．1∶2
7．（2007九年级·上海·竞赛）图中电路的滑动触片P原来在中点，当移动P时，安培表读数变化情况是（ ）
A．无论滑动触片P向上还是向下移动，安培表读数都增大
B．无论滑动触片P向上或向下移动，安培读数都减小
C．滑动触片P向上移动时安培表读数增大
D．滑动触片P向下移动时安培表读数增大
8．（2007九年级·上海·竞赛）在图所示的电路图中，电表接正确的是（ ）
A．B．C．D．

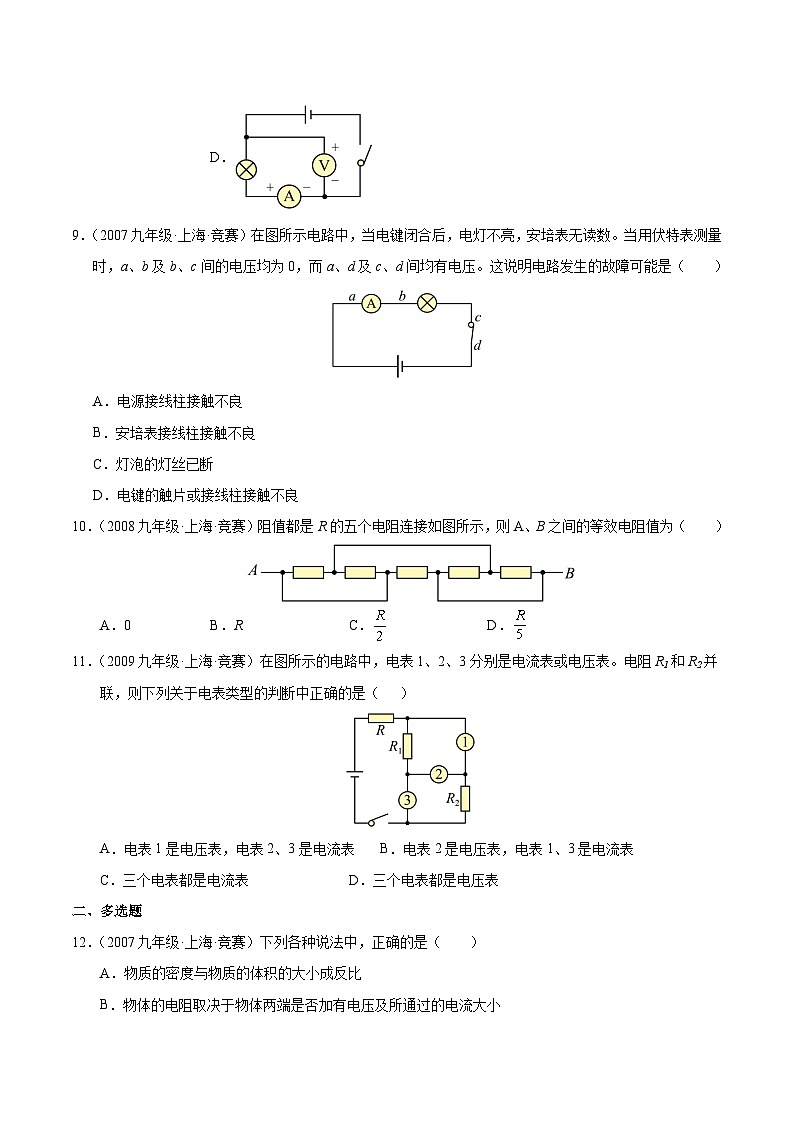

9．（2007九年级·上海·竞赛）在图所示电路中，当电键闭合后，电灯不亮，安培表无读数。当用伏特表测量时，a、b及b、c间的电压均为0，而a、d及c、d间均有电压。这说明电路发生的故障可能是（ ）
A．电源接线柱接触不良
B．安培表接线柱接触不良
C．灯泡的灯丝已断
D．电键的触片或接线柱接触不良
10．（2008九年级·上海·竞赛）阻值都是R的五个电阻连接如图所示，则A、B之间的等效电阻值为（ ）
A．0B．RC．D．
11．（2009九年级·上海·竞赛）在图所示的电路中，电表1、2、3分别是电流表或电压表。电阻R1和R2并联，则下列关于电表类型的判断中正确的是（ ）
A．电表1是电压表，电表2、3是电流表B．电表2是电压表，电表1、3是电流表
C．三个电表都是电流表D．三个电表都是电压表
二、多选题
12．（2007九年级·上海·竞赛）下列各种说法中，正确的是（ ）
A．物质的密度与物质的体积的大小成反比
B．物体的电阻取决于物体两端是否加有电压及所通过的电流大小
C．物体表面受到的压强大小，取决于所受压力及受力面积的大小
D．液体的沸点不仅与液体的性质有关，而且与液体表面受到的压强有关
13．（2015九年级上·山东泰安·竞赛）如图所示的电路，同种元件的参数均相等，能利用滑动变阻器调节电灯亮度的电路是（ ）
A．B．
C．D．
三、填空题
14．（2007九年级·上海·竞赛）在如图所示的电路中，电源电压恒为6伏。当闭合电键K后，电流表的示数为0.1安。过一段时间后，发现电流表示数变为0，经检查，电源、电流表、电键是完好的。为进一步检查电路故障，用电压表分别测得bd两点间及ac两点间的电压均为6伏，则造成电流表示数变化的原因是 。
15．（2021九年级上·广东揭阳·竞赛）如图，电源电压保持不变，①②同为电压表或电流表。若开关S1、S2闭合后，两灯都能发光，且表①、表②的示数之比为2：3，那么L1、L2是 联（选填“串”或“并”）；只闭合开关S1时，两灯仍能发光，则表①、表②分别为 表和 表。（不计温度对灯丝电阻的影响）。
16．（2020九年级上·广东佛山·竞赛）绝缘体对电流的阻碍作用大，内部绝大部分电子都不能 ；LED是一种发光二极管，它的主要制作材料是 （选填“绝缘体”“半导体”或“超导体”，下同）；在-271.76℃以下，铝的电阻变成了0，此时的铝属于 。
17．（2020九年级上·广东佛山·竞赛）图中电源电压保持不变，当S1、S2都闭合时，电压表示数为5V；当S1闭合S2断开时，电压表示数为3.6V；那么电源电压是 V，当S1、S2都断开时，L1两端的电压是 V，L2两端的电压是 V。
四、作图题
18．（2007九年级·上海·竞赛）如图所示的电路中R1和R2并联，现在用伏特表和安培表测量通过R1和R2的电流强度及R1两端的电压，请在“○”内填写相应的电表符号“V”或“A”。
五、实验题
19．（2024九年级下·陕西渭南·竞赛）小明用如图甲所示实验装置探究食盐水的导电性与哪些因素有关。

(1)连接电路时，开关应处于 状态。实验中，小明通过 来更准确的判断食盐水的导电能力；
(2)小明得出的实验数据如下表所示：
①第4次实验时电流表的示数如图乙所示，为 A；
②分析第1、2、3组数据，可以得出结论：食盐水浓度越 （选填“大”或“小”），其导电性越强；
③分析第4、5、6组数据，可以验证食盐水导电性和 有关；
④分析第 组数据，可以验证食盐水导电性与金属板间的距离的关系。
(3)绝缘油是石油的一种分馏产物，呈黄色透明液体、其主要的作用是在变压器中散热和冷却，保持对绕组的绝缘状态，防止电晕和电弧放电的产生等，根据该实验结论，请写出一种增强绝缘油的绝缘性的方法： 。
六、简答题
20．（2007九年级·上海·竞赛）某学生根据图所示的电路图连接电路，测定额定电压为6伏持的小灯泡的电阻。当他连接好电路，闭合电键后，发现小灯泡不亮，且电压表和电流表示数均为0。为了确定产生故障的原因，该学生采取了如下检查步骤：
（a）把实验所用的电压表连接在电池阻两端，发现电压表示数为6伏特；
（b）把实验所用的电压表连接在a、c两点之间，发现电压表示数为6伏特；
（c）把实验所用电压表连接在b、d两点之间，发现电压表示数为6伏特；
假如连接电路所用的导线及连接情况均良好，请你说明该学生各次检查所能表明的结果，并说明产生故障的原因。测试点
a、b
c、d
d、f
电压表示数
有示数
无示数
有示数
实验序号
金属板间的距离/cm
食盐水浓度
食盐水温度/℃
电流表示数/A
1
2
0
16
0.02
2
2
75%
16
0.22
3
2
80%
16
0.30
4
4
85%
16
5
4
85%
25
0.56
6
4
85%
35
0.58
7
5
85%
45
0.60
8
6
85%
45
0.32
9
7
85%
45
0.20
