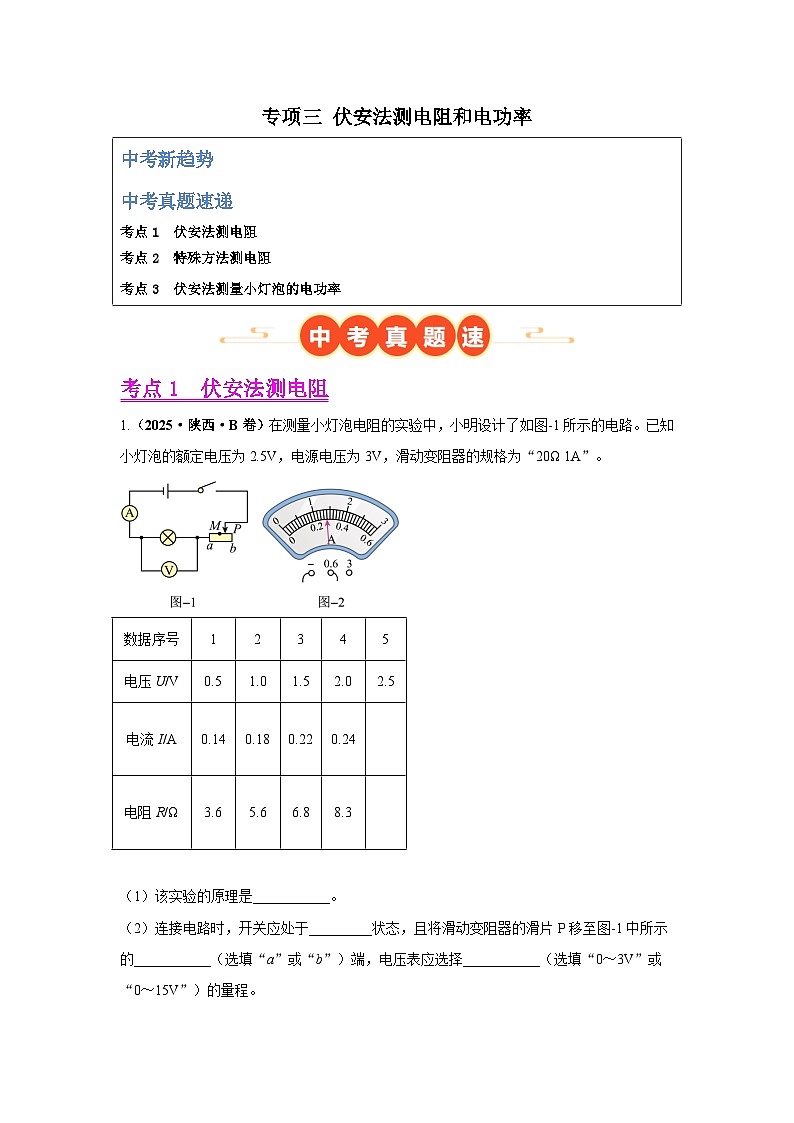

专项三 伏安法测电阻和电功率（全国通用）【习题+答案】2025年中考物理真题分类汇编

这是一份专项三 伏安法测电阻和电功率（全国通用）【习题+答案】2025年中考物理真题分类汇编，文件包含专项三伏安法测电阻和电功率全国通用第02期原卷版docx、专项三伏安法测电阻和电功率全国通用第02期解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。
考点1 伏安法测电阻
1.（2025·陕西·B卷）在测量小灯泡电阻的实验中，小明设计了如图-1所示的电路。已知小灯泡的额定电压为2.5V，电源电压为3V，滑动变阻器的规格为“20Ω 1A”。
（1）该实验的原理是___________。
（2）连接电路时，开关应处于_________状态，且将滑动变阻器的滑片P移至图-1中所示的___________（选填“a”或“b”）端，电压表应选择___________（选填“0～3V”或“0～15V”）的量程。

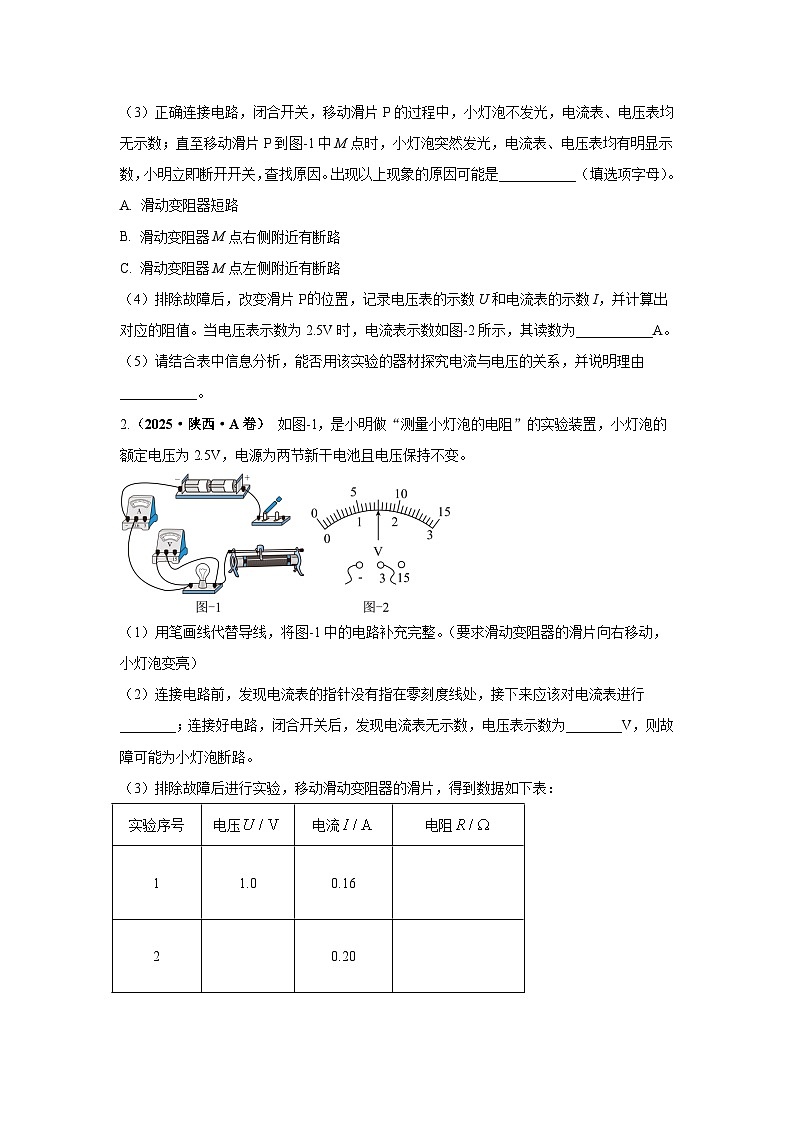

（3）正确连接电路，闭合开关，移动滑片P的过程中，小灯泡不发光，电流表、电压表均无示数；直至移动滑片P到图-1中M点时，小灯泡突然发光，电流表、电压表均有明显示数，小明立即断开开关，查找原因。出现以上现象的原因可能是___________（填选项字母）。
A. 滑动变阻器短路
B. 滑动变阻器M点右侧附近有断路
C. 滑动变阻器M点左侧附近有断路
（4）排除故障后，改变滑片P位置，记录电压表的示数U和电流表的示数I，并计算出对应的阻值。当电压表示数为2.5V时，电流表示数如图-2所示，其读数为___________A。
（5）请结合表中信息分析，能否用该实验的器材探究电流与电压的关系，并说明理由___________。

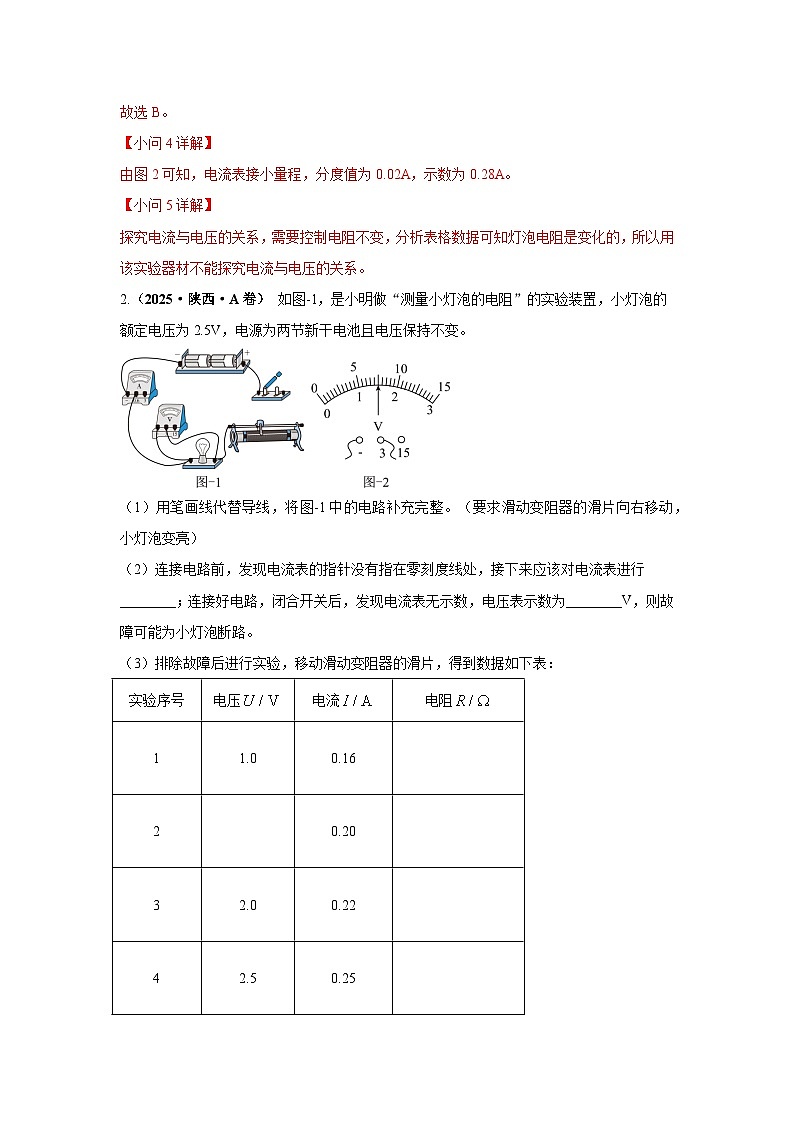

2.（2025·陕西·A卷） 如图-1，是小明做“测量小灯泡的电阻”的实验装置，小灯泡的额定电压为2.5V，电源为两节新干电池且电压保持不变。
（1）用笔画线代替导线，将图-1中的电路补充完整。（要求滑动变阻器的滑片向右移动，小灯泡变亮）
（2）连接电路前，发现电流表的指针没有指在零刻度线处，接下来应该对电流表进行________；连接好电路，闭合开关后，发现电流表无示数，电压表示数为________V，则故障可能为小灯泡断路。
（3）排除故障后进行实验，移动滑动变阻器的滑片，得到数据如下表：
①第2次实验时，电压表的示数如图-2所示，为________V；
②小灯泡正常发光时的电阻为________；
③小组的同学认为应该将测出的电阻的平均值作为小灯泡的电阻，这种想法不可行的原因是________。
（4）小明发现在移动滑动变阻器滑片的过程中，小灯泡的亮度也会发生变化，查阅资料得知，小灯泡的亮度与实际功率有关，若想探究小灯泡亮度与实际功率的关系，除了表中记录的数据外，实验表格中还需添加的两列表头是_____________________。
3.（2025·长沙卷）如图是测量额定电压为2.5V的小灯泡电阻的实验电路。
（1）连接电路时，开关应处于_______状态；
（2）请你用笔画线表示导线将电路连接完整；
（3）为了测量小灯泡正常工作时的电阻，小星在调节滑动变阻器时，应该通过观察_______（选填序号）来判断小灯泡是否正常工作；
A. 灯泡亮度B. 电压表示数C. 电流表示数
（4）小灯泡正常发光后，调节滑动变阻器，让电压逐次下调，灯泡变暗直至完全不发光，测量的数据如下表所示。检查小星的数据表，你认为第_______次实验的数据存在明显错误。
4.（2025·河南）某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3V，小灯泡的额定电压为2.5V。
（1）请用笔画线表示导线，将图甲中的电路连接完整。
（2）正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于______（填“A”或“B”）端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是______。
（3）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图乙所示，为______A，此时小灯泡的电阻为______Ω（计算结果保留一位小数）。
（4）经过多次实验，测量并记录多组数据，得到小灯泡的I-U图像如图所示，该图像不是一条直线，其原因是______。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图大致画出了滑动变阻器的I-U图像。图为三位同学画出的图像，其中正确的是______（填“A”“B”或“C”），你判断的理由是______。
5.（2025·黑龙江绥化卷）实验室有一个标识不清的定值电阻，同学们设计了如下实验进行测量。
（1）实物电路如图甲所示，电源为两节新干电池，请用笔画线代替导线将电路连接完整（导线不得交叉）。
（2）连接电路时，开关应处于______状态，滑动变阻器的滑片P应滑动到______（选填“A”或“B”）端。闭合开关，电压表的示数接近电源电压，电流表几乎无示数。经检查，电流表及各连接处均完好，则电路故障是______。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片P，使电压表的示数为2.4V，电流表的示数如图乙所示，则电阻R的阻值为______Ω。有同学把此次数据作为本实验的最终结果，请你对此作出评价或建议：______。
6.（2025·贵州）在“测量小灯泡正常发光时的电阻”的实验中，实验小组连接了如图甲所示的电路，小灯泡标有“2.5V”字样；
（1）连接电路时，开关应处于___________状态；
（2）如图甲所示，还有一根导线未连接滑动变阻器，为使滑动变阻器能起到调节作用，这根导线应连接在滑动变阻器的___________（选填“B”或“C”）接线柱上；
（3）移动滑动变阻器滑片，当电压表示数为___________V时，小灯泡正常发光，此时电流表示数如图乙所示，为___________A，由此便可计算出小灯泡此时的电阻。
考点2 特殊方法测电阻
7.（2025·北京）某同学利用滑动变阻器、电阻箱、电压表、电压恒定的电源、开关等器材设计了测量电阻的实验电路，如图所示。
（1）请补充主要实验步骤：
①按电路图连接电路，将滑动变阻器的阻值调到最大端。
②闭合，________，记录电压表的示数。
③闭合，________，使电压表的示数仍为。
④记录电阻箱的阻值。
（2）待测电阻的阻值________。（用测量量表示）
8.（2025·天津）小明从废弃的电热锅中拆下了一个加热盘，其阻值在28~32Ω之间。为测量其电阻，他找来了一个电源（电压为35V），一个电流表（量程为0~0.6A），两个滑动变阻器（最大阻值约为50Ω）和（最大阻值约为100Ω），开关和导线若干。请你合理选择上述器材设计实验，测出加热盘电阻的阻值。要求：
（1）画出实验电路图；
（2）写出实验步骤及所需测量的物理量；
（3）写出加热盘电阻的数学表达式（用已知量和测量量表示）。
考点3 伏安法测量小灯泡的电功率
9.（2025·黑龙江卷）实验小组进行“测量小灯泡的电功率”实验。现有器材：小灯泡，额定功率约为）、电压为且保持不变的电源、标有“”字样的滑动变阻器、开关、电流表、电压表、导线若干。
（1）请用笔画线代替导线，将图甲中的实物连接完整；（导线不允许交叉）
（2）①小明检查电表量程的选择和电路的连接都无误后。闭合开关，将滑动变阻器的滑片调至阻值最大处，开始实验。小丽指出小明的实验操作存在错误，正确的操作应是：______；
②正确操作后，继续实验的过程中，电压表指针出现如图乙所示的情况。经检查只有滑动变阻器发生故障，则故障可能是滑动变阻器______（选填“断路”或“被短接”）；
（3）排除故障后，继续实验，获取实验数据。当电压表示数为时，电流表表盘如图丙所示，通过计算可知，小灯泡L的额定功率为______W；
（4）完成实验后，小明设计了如图丁所示的电路，想要用原有的实验器材和定值电阻，在不使用电流表的情况下，测量该小灯泡的额定功率。请你帮助他完成实验方案：
①检查电路无误后，闭合开关S，将开关接，调节滑动变阻器的滑片直至电压表示数为______；
②保持滑片不动，再将开关接，读出电压表示数为；
③小灯泡L的额定功率______（用、、表示）；
（5）小明找来了阻值为的定值电阻，按照该方案进行测量。你认为小明能否测出该小灯泡的额定功率？请说明你的判断依据：______。
10.（2025·山东威海卷）压电材料是一种在发生弹性形变时将机械能转化为电能的新型材料。为探究影响压电材料两端电压大小与压力大小、材料种类的关系，科技小组利用如图所示装置设计了如下实验：将质量不同的砝码分别放在压电材料a、b的中心，用数字电压表测量压电材料两端的电压，记录数据如表1所示。
表1
（1）分析表1中材料a的相关数据，得出的结论：___________；对比分析材料a、b的相关数据，得出的结论：___________。
（2）当砝码质量超过200g后，发现材料a两端的电压不再明显增加，原因可能是___________
（3）某类型压电材料可为电路提供6V恒定电压，利用此电源测量小灯泡额定功率（额定电压3.8V） 。
①请在图虚线框内画出实验电路图___________。
②在连接电路时，当连接好最后一根导线，小灯泡立即发光，出现这种现象的原因可能是___________；排除问题后，当小灯泡正常发光时，电流表示数如图所示，则小灯泡的额定功率为___________W。
中考新趋势
中考真题速递
考点1 伏安法测电阻
考点2 特殊方法测电阻
考点3 伏安法测量小灯泡的电功率
数据序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.14
0.18
0.22
0.24
电阻R/Ω
3.6
5.6
6.8
8.3
实验序号
电压
电流
电阻
1
1.0
0.16
2
0.20
3
2.0
0.22
4
2.5
0.25
实验次数
1
2
3
4
5
6
7
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.9
0.16
0.05
小灯泡的电阻R/Ω
8.9
8.1
7.1
6.2
1
3.1
2
砝码质量m/g
50
100
150
200
…
电压U/V
材料a
1.0
2.0
3.0
4.0
…
材料b
0.7
1.4
2.1
2.8
…
