备战2025年中考物理真题分类汇编(全国通用)专项五伏安法测量电阻和电功率(第03期)(学生版+解析)

这是一份备战2025年中考物理真题分类汇编(全国通用)专项五伏安法测量电阻和电功率(第03期)(学生版+解析)，文件包含备战2025年中考物理真题分类汇编全国通用专项五伏安法测量电阻和电功率第03期教师版docx、备战2025年中考物理真题分类汇编全国通用专项五伏安法测量电阻和电功率第03期学生版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。

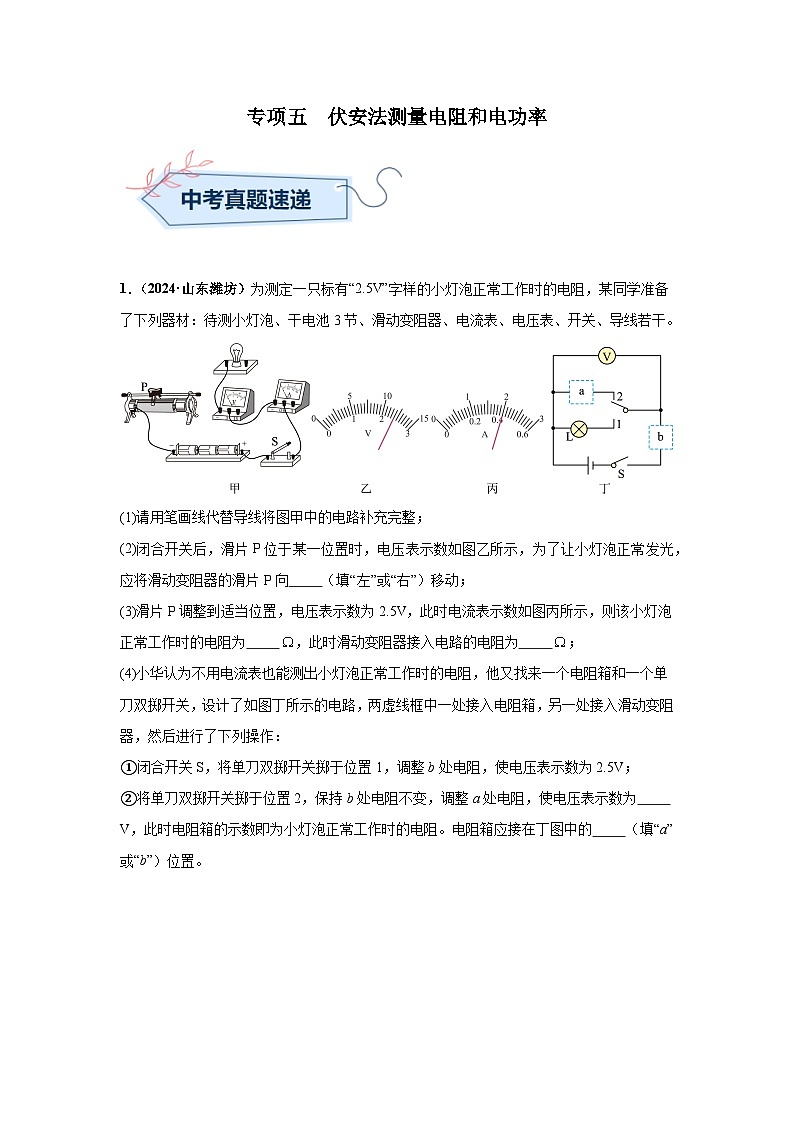

1．（2024·山东潍坊）为测定一只标有“2.5V”字样的小灯泡正常工作时的电阻，某同学准备了下列器材：待测小灯泡、干电池3节、滑动变阻器、电流表、电压表、开关、导线若干。
(1)请用笔画线代替导线将图甲中的电路补充完整；
(2)闭合开关后，滑片P位于某一位置时，电压表示数如图乙所示，为了让小灯泡正常发光，应将滑动变阻器的滑片P向 （填“左”或“右”）移动；
(3)滑片P调整到适当位置，电压表示数为2.5V，此时电流表示数如图丙所示，则该小灯泡正常工作时的电阻为 ，此时滑动变阻器接入电路的电阻为 ；
(4)小华认为不用电流表也能测出小灯泡正常工作时的电阻，他又找来一个电阻箱和一个单刀双掷开关，设计了如图丁所示的电路，两虚线框中一处接入电阻箱，另一处接入滑动变阻器，然后进行了下列操作：
①闭合开关S，将单刀双掷开关掷于位置1，调整b处电阻，使电压表示数为2.5V；
②将单刀双掷开关掷于位置2，保持b处电阻不变，调整a处电阻，使电压表示数为 V，此时电阻箱的示数即为小灯泡正常工作时的电阻。电阻箱应接在丁图中的 （填“a”或“b”）位置。

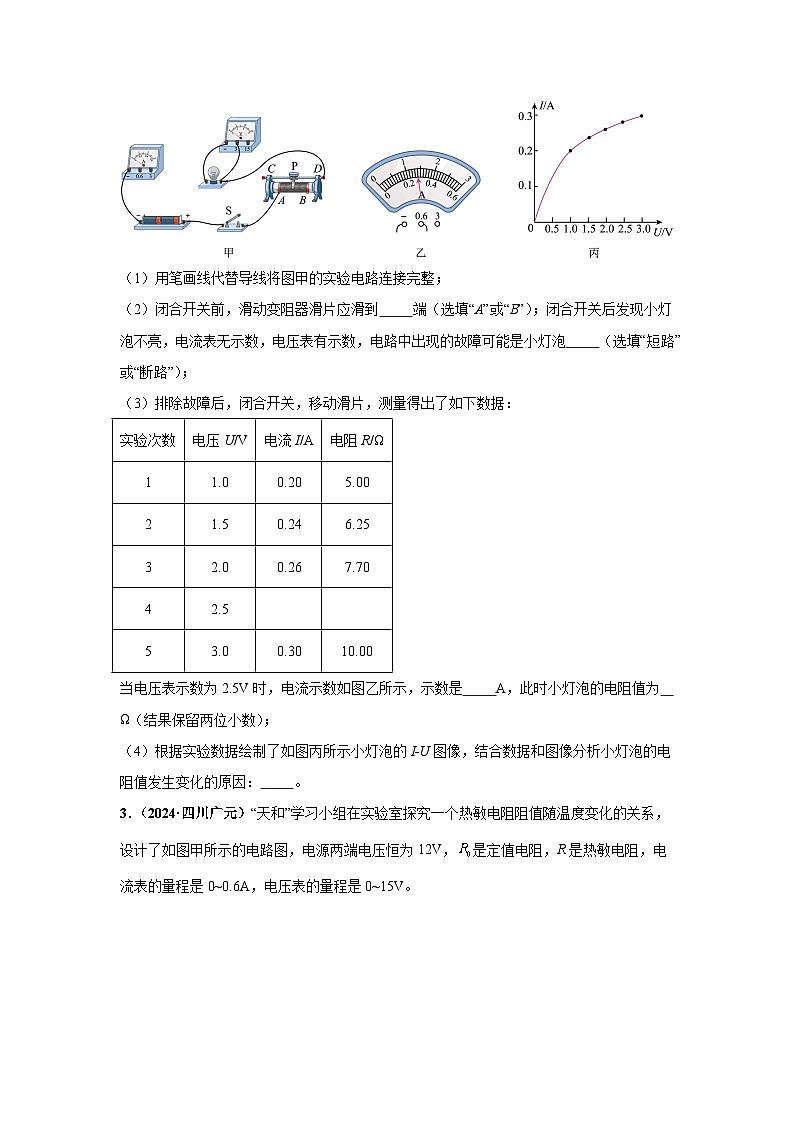

2．（2024·青海）为测量小灯泡正常发光时的电阻，“飞天”兴趣小组利用图甲所示的实验器材进行了如下实验（小灯泡额定电压为2.5V）：
（1）用笔画线代替导线将图甲的实验电路连接完整；
（2）闭合开关前，滑动变阻器滑片应滑到 端（选填“A”或“B”）；闭合开关后发现小灯泡不亮，电流表无示数，电压表有示数，电路中出现的故障可能是小灯泡 （选填“短路”或“断路”）；
（3）排除故障后，闭合开关，移动滑片，测量得出了如下数据：
当电压表示数为2.5V时，电流示数如图乙所示，示数是 A，此时小灯泡的电阻值为 Ω（结果保留两位小数）；
（4）根据实验数据绘制了如图丙所示小灯泡的I-U图像，结合数据和图像分析小灯泡的电阻值发生变化的原因： 。

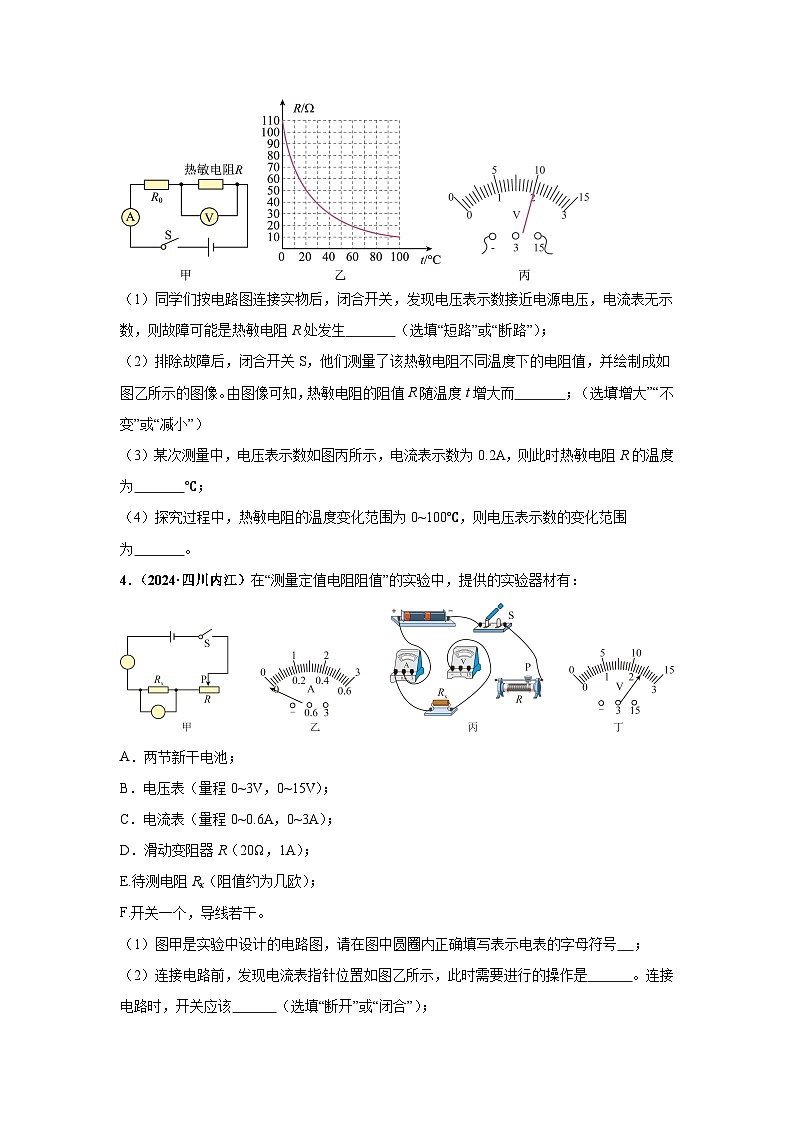

3．（2024·四川广元）“天和”学习小组在实验室探究一个热敏电阻阻值随温度变化的关系，设计了如图甲所示的电路图，电源两端电压恒为12V，是定值电阻，R是热敏电阻，电流表的量程是0~0.6A，电压表的量程是0~15V。
（1）同学们按电路图连接实物后，闭合开关，发现电压表示数接近电源电压，电流表无示数，则故障可能是热敏电阻R处发生 （选填“短路”或“断路”）；
（2）排除故障后，闭合开关S，他们测量了该热敏电阻不同温度下的电阻值，并绘制成如图乙所示的图像。由图像可知，热敏电阻的阻值R随温度t增大而 ；（选填“增大”“不变”或“减小”）
（3）某次测量中，电压表示数如图丙所示，电流表示数为0.2A，则此时热敏电阻R的温度为 ℃；
（4）探究过程中，热敏电阻的温度变化范围为0~100℃，则电压表示数的变化范围为 。
4．（2024·四川内江）在“测量定值电阻阻值”的实验中，提供的实验器材有：
A．两节新干电池；
B．电压表（量程0~3V，0~15V）；
C．电流表（量程0~0.6A，0~3A）；
D．滑动变阻器R（20Ω，1A）；
E.待测电阻Rx（阻值约为几欧）；
F.开关一个，导线若干。
（1）图甲是实验中设计的电路图，请在图中圆圈内正确填写表示电表的字母符号 ；
（2）连接电路前，发现电流表指针位置如图乙所示，此时需要进行的操作是 。连接电路时，开关应该 （选填“断开”或“闭合”）；
（3）根据图甲的电路图，请用笔画线代替导线，把图丙中的实物图连接成完整电路（有两条导线未连接），要求开关闭合时电流表示数最小，测量时电表示数尽可能精确 ；
（4）测得的部分数据已记录在表格中，表格中第一行的最后空格栏内应填写的内容是 。在第3次测量时，电压表的示数如图丁所示，根据这三次测得的数据，Rx阻值的平均值为 Ω。
5．（2024·甘肃定西）在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是 （选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为 V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向 端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是 Ω；由图像得到实验结论为：当 一定时，导体中的电流与导体的电阻成 ；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为 A，该电阻的阻值为 。
6．（2024·江苏宿迁）在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，电源电压为4.5V，滑动变阻器标有“20Ω 1A”字样。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“”，用笔画线代替导线将电路连接正确；
（2）连接电路时，开关应 ，试触时发现，电压表无示数，电流表有示数，小灯泡发光，则电压表发生了 故障；
（3）纠正错误后继续进行实验，移动滑动变阻器滑片，电压表示数为2.5V时，电流表示数如图乙所示，示数为 A，小灯泡额定功率为 W；
（4）利用原有电路，将小灯泡替换为定值电阻（、、、，各一个）探究电流和电阻关系，为了能完成实验，控制电压表示数可能是 。
A．1.7V B．2.2V C． 2.7V
7．（2024·山东济宁）某物理兴趣小组将电源（电压为）、小灯泡（额定电压为）、电流表、滑动变阻器、开关串联后，将电压表并联接入电路。实验时，将电压表的示数，电流表的示数，以及两者的乘积记录下来，表中所示为部分数据。
结合以上信息，按要求回答下列问题：
(1)请在图的虚线框内画出上述实验的电路图；
(2)小灯泡两端电压为时的电阻 ；（保留两位小数）
(3)小灯泡的额定功率 W。
8．（2024·北京）某同学进行了如下实验：
(1)用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率，电源两端电压保持不变；
①闭合开关前，滑动变阻器的滑片P应放置在 端；
②闭合开关，应 以确定小灯泡正常发光，此时电流表示数如图乙所示，则的额定功率 W。
(2)该同学想比较另一个额定电压为2.5V的小灯泡的额定功率与的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将替换为，闭合开关后，发现电压表示数为2.3V。依据上述现象，可推断出 （选填“>”“=”或“
