一、实验思路
1．实验原理
光源发出的光经滤光片(装在单缝前)成为单色光，把单缝照亮。单缝相当于一个线光源，它又把双缝照亮。来自双缝的光在双缝右边的空间发生干涉。遮光筒的一端装有毛玻璃屏，可以在这个屏上观察到干涉条纹，并由λ＝eq \f(d,l)Δx计算出光的波长。透镜的作用是使射向单缝的光更集中。
2．物理量的测量(双缝间的距离d已知)
(1)l的测量：双缝到屏的距离l可以用刻度尺测出。
(2)Δx的测量：相邻两条亮条纹间的距离Δx需用测量头测出。测量头由分划板、目镜、手轮等构成。
二、实验装置

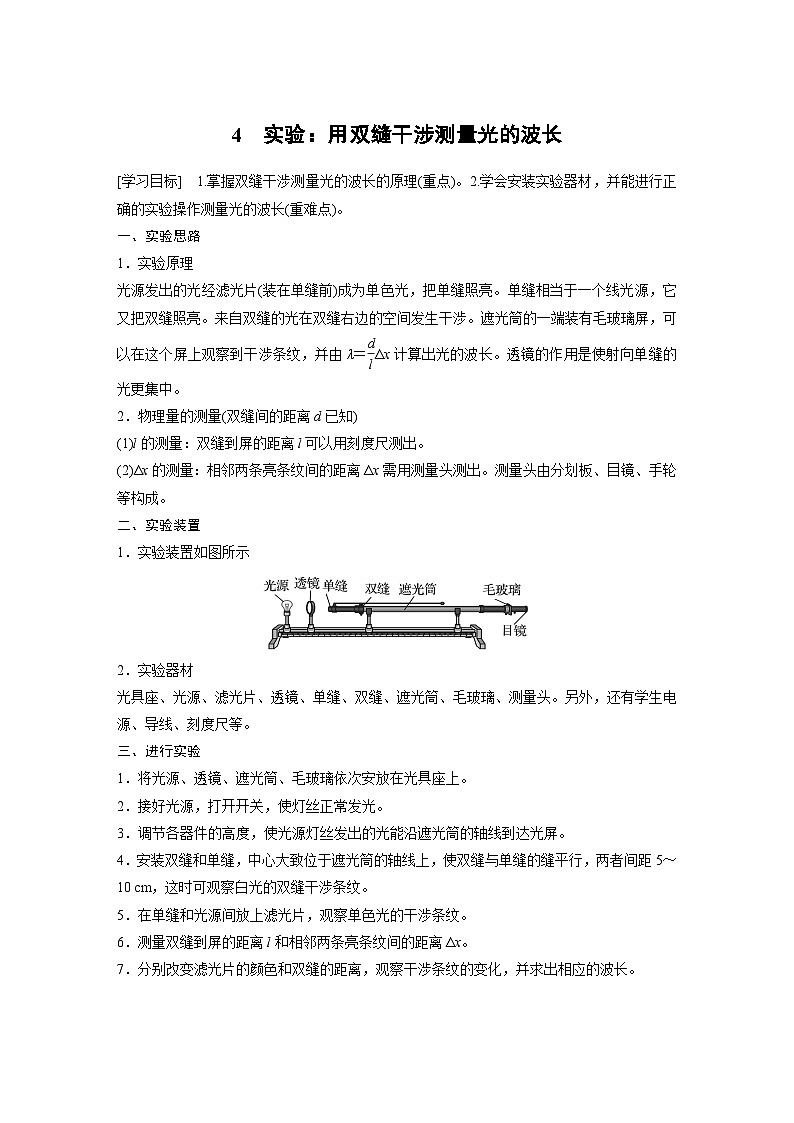

1．实验装置如图所示
2．实验器材
光具座、光源、滤光片、透镜、单缝、双缝、遮光筒、毛玻璃、测量头。另外，还有学生电源、导线、刻度尺等。
三、进行实验
1．将光源、透镜、遮光筒、毛玻璃依次安放在光具座上。
2．接好光源，打开开关，使灯丝正常发光。
3．调节各器件的高度，使光源灯丝发出的光能沿遮光筒的轴线到达光屏。
4．安装双缝和单缝，中心大致位于遮光筒的轴线上，使双缝与单缝的缝平行，两者间距5～10 cm，这时可观察白光的双缝干涉条纹。
5．在单缝和光源间放上滤光片，观察单色光的干涉条纹。
6．测量双缝到屏的距离l和相邻两条亮条纹间的距离Δx。
7．分别改变滤光片的颜色和双缝的距离，观察干涉条纹的变化，并求出相应的波长。
四、数据分析

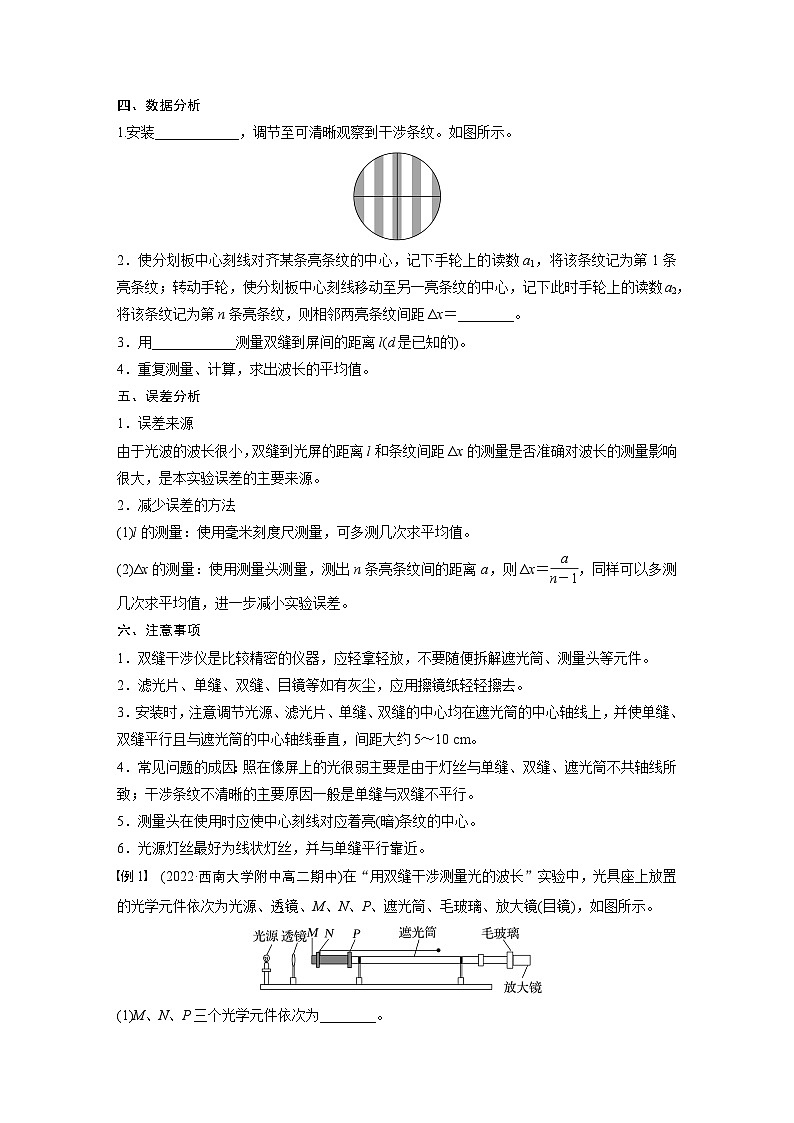

1.安装____________，调节至可清晰观察到干涉条纹。如图所示。
2．使分划板中心刻线对齐某条亮条纹的中心，记下手轮上的读数a1，将该条纹记为第1条亮条纹；转动手轮，使分划板中心刻线移动至另一亮条纹的中心，记下此时手轮上的读数a2，将该条纹记为第n条亮条纹，则相邻两亮条纹间距Δx＝________。
3．用____________测量双缝到屏间的距离l(d是已知的)。
4．重复测量、计算，求出波长的平均值。
五、误差分析
1．误差来源
由于光波的波长很小，双缝到光屏的距离l和条纹间距Δx的测量是否准确对波长的测量影响很大，是本实验误差的主要来源。
2．减少误差的方法
(1)l的测量：使用毫米刻度尺测量，可多测几次求平均值。
(2)Δx的测量：使用测量头测量，测出n条亮条纹间的距离a，则Δx＝eq \f(a,n－1)，同样可以多测几次求平均值，进一步减小实验误差。
六、注意事项
1．双缝干涉仪是比较精密的仪器，应轻拿轻放，不要随便拆解遮光筒、测量头等元件。
2．滤光片、单缝、双缝、目镜等如有灰尘，应用擦镜纸轻轻擦去。
3．安装时，注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且与遮光筒的中心轴线垂直，间距大约5～10 cm。
4．常见问题的成因：照在像屏上的光很弱主要是由于灯丝与单缝、双缝、遮光筒不共轴线所致；干涉条纹不清晰的主要原因一般是单缝与双缝不平行。
5．测量头在使用时应使中心刻线对应着亮(暗)条纹的中心。
6．光源灯丝最好为线状灯丝，并与单缝平行靠近。
例1 (2022·西南大学附中高二期中)在“用双缝干涉测量光的波长”实验中，光具座上放置的光学元件依次为光源、透镜、M、N、P、遮光筒、毛玻璃、放大镜(目镜)，如图所示。
(1)M、N、P三个光学元件依次为________。
A．滤光片、单缝、双缝 B．双缝、滤光片、单缝
C．单缝、双缝、滤光片 D．滤光片、双缝、单缝
(2)如图所示，测量头中的分划板中心刻线与干涉条纹不在同一方向上。如果想使中心刻线与亮条纹对齐，下列操作中可达到目的的是________。
A．仅转动透镜 B．仅转动遮光筒
C．仅转动手轮 D．仅转动测量头
(3)关于该实验，下列说法正确的是_______。
A．若将滤光片向右平移一小段距离，光屏上相邻两条亮条纹中心的距离增大
B．若将双缝间的距离d减小，光屏上相邻两条暗条纹中心的距离增大
C．若将滤光片由绿色换成红色，光屏上相邻两条暗条纹中心的距离增大
D．为了减小测量误差，可用测微目镜测出n条亮条纹间的距离a，则相邻两条亮条纹间距为Δx＝eq \f(a,n)
针对训练1 (2021·浙江6月选考)如图所示是“用双缝干涉测量光的波长”实验的装置．实验中：
(1)观察到较模糊的干涉条纹，要使条纹变得清晰，值得尝试的是________。(单选)
A．旋转测量头
B．增大单缝与双缝间的距离
C．调节拨杆使单缝与双缝平行
(2)要增大观察到的条纹间距，正确的做法是________。(单选)
A．减小单缝与光源间的距离
B．减小单缝与双缝间的距离
C．增大透镜与单缝间的距离
D．增大双缝与测量头间的距离
例2 (2023·天津市滨海区月考)用双缝干涉测量光的波长。实验装置如图甲所示，已知单缝与双缝间的距离L1＝100 mm，双缝与屏的距离L2＝700 mm，双缝间距d＝0.25 mm。用测量头来测量亮条纹中心间的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准亮条纹的中心(如图乙所示)，记下此时手轮上的读数，转动测量头，使分划板中心刻线对准另一条亮条纹的中心，记下此时手轮上的读数。
(1)分划板的中心刻线分别对准第1条和第4条亮条纹的中心时，手轮上的读数如图丙所示，则对准第1条时读数x1＝2.190 mm、对准第4条时读数x2＝________ mm；
(2)根据以上条件，可算出这种光的波长λ＝______ nm；(保留三位有效数字)
(3)在双缝干涉实验中发现条纹太密，难以测量，下列操作中可以使条纹变稀疏的是________。
A．改用波长较短的光(如紫光)作入射光
B．增大双缝到屏的距离
C．减小双缝间距
针对训练2 在“用双缝干涉测量光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上(如图甲)，并选用缝间距为d的双缝屏。从仪器注明的规格可知，毛玻璃屏与双缝屏间的距离为L。接通电源使光源正常工作，发出白光。
(1)组装仪器时，若将单缝和双缝均沿竖直方向分别固定在a处和b处，则________；
A．可观察到水平方向的干涉条纹
B．可观察到竖直方向的干涉条纹
C．看不到干涉现象
(2)若取下红色滤光片，其他实验条件不变，则在目镜中________；
A．观察不到干涉条纹
B．可观察到明暗相间的白条纹
C．可观察到彩色条纹
(3)若实验中在像屏上得到的干涉图样如图乙所示，毛玻璃屏上的分划板刻线在图中A、B位置时，游标卡尺的读数分别为x1、x2，则入射的单色光波长的计算表达式为λ＝________。分划板刻线在某条亮条纹位置时游标卡尺如图丙所示，则其读数为________ mm；
(4)如果测量头中的分划板中心刻线与干涉条纹不在同一方向上，如图丁所示，则在这种情况下测量干涉条纹的间距Δx时，测量值________(选填“大于”“小于”或“等于”)实际值。
例3 (2022·湖南师大附中高二期末)用光传感器进行双缝干涉的实验，如图甲所示是实验装置图。
(1)下列关于本实验的操作与叙述正确的是________。
A．干涉图像中，相邻两个波峰之间的距离即相邻两条亮条纹中心的间距
B．双缝挡板不动，下移光源，使之更靠近刻有双缝的挡板，则干涉条纹间距减小
C．光源不动，下移双缝挡板，使之更靠近光传感器，则干涉条纹间距不变
D．减小双缝间距，干涉条纹间距也减小
(2)在不改变双缝的间距和双缝到光传感器的距离的前提下，用红光和绿光做了两次实验，下图中的乙、丙分别对应这两次实验得到的干涉图像，红光的图像是________(填“乙”或“丙”)。
