16.1　永磁体的磁场 2025-2026学年物理沪粤版九年级下册习题课件

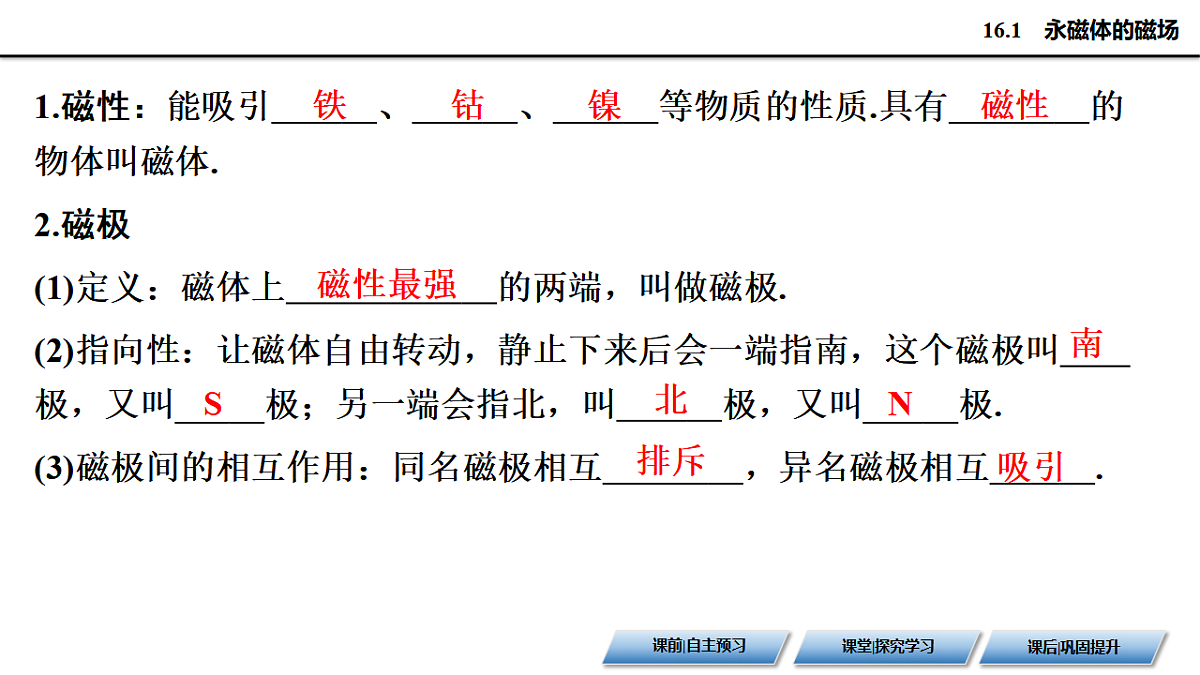

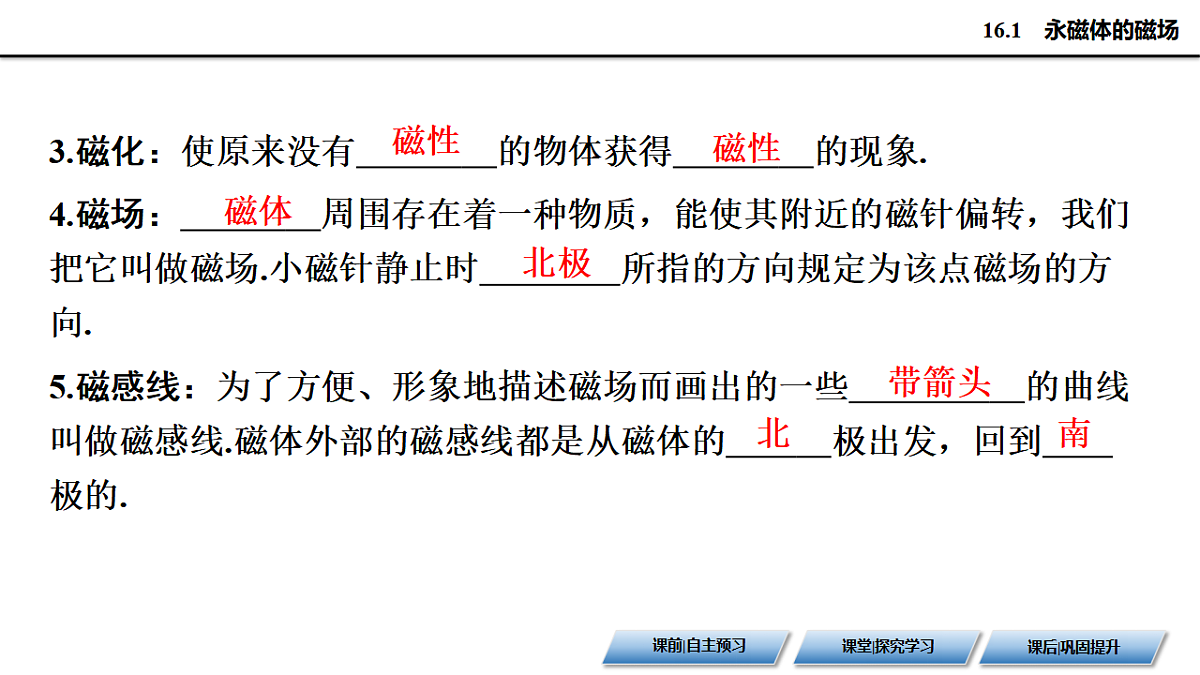

第十六章 磁场 电磁铁16.1　永磁体的磁场课前|自主预习课堂|探究学习课后|巩固提升课前|自主预习1.磁性：能吸引　铁　、　钴　、　镍　等物质的性质.具有　磁性　的物体叫磁体. 2.磁极(1)定义：磁体上　磁性最强　的两端，叫做磁极. (2)指向性：让磁体自由转动，静止下来后会一端指南，这个磁极叫　南　极，又叫　S　极；另一端会指北，叫　北　极，又叫　N　极. (3)磁极间的相互作用：同名磁极相互　排斥　，异名磁极相互　引　. 铁钴镍磁性磁性最强南S北N　排斥　吸引3.磁化：使原来没有　磁性　的物体获得　磁性　的现象. 4.磁场：　磁体　周围存在着一种物质，能使其附近的磁针偏转，我们把它叫做磁场.小磁针静止时　北极　所指的方向规定为该点磁场的方向. 5.磁感线：为了方便、形象地描述磁场而画出的一些　带箭头　的曲线叫做磁感线.磁体外部的磁感线都是从磁体的　北　极出发，回到　南　极的. 磁性磁性　磁体　北极带箭头　北　南6.地磁场：地球周围存在的　磁场　跟　条形磁体　的磁场相似.宋代学者　沈括　发现地理两极和地磁两极并不重合，地磁北极在　地理南极　附近，地磁南极在　地理北极　附近. 磁场条形磁体沈括地理南极　地理北极课堂|探究学习课堂|探究学习课后|巩固提升课前|自主预习如图所示，甲、乙两个小磁针在一根磁体附近，下列判断正确的是 ( )A.甲小磁针左端是S极，乙小磁针左端是N极B.甲小磁针左端是N极，乙小磁针左端也是N极C.甲小磁针左端是S极，乙小磁针左端也是S极D.甲小磁针左端是N极，乙小磁针左端是S极磁现象B1.磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引.2.物体是否有磁性的判定：(1)相互排斥一定都具有磁性；(2)相互吸引则可能都具有磁性，也可能一个有磁性，另一个没有磁性.3.磁体各个部分的磁性强弱不同，条形磁体两端的磁性最强.4.把一个条形磁铁分为数段，则每一段磁体上仍然有N极和S极，如果再让这几段磁体相互吸引合为一体，则靠近的两个磁极便不再存在；“磁单极子”目前还没有发现.7.如图所示，甲为铁棒，乙为条形磁体，在下列情况下不会相互吸引的是( )A　 　　　　　 　 B　　　　　 　 　C　　　　 　　 DD8.如图所示，在弹簧测力计的下面吊一铁块，将弹簧秤水平向右移动，弹簧秤的示数将( )A.逐渐增大B.逐渐减小C.先减小后增大D.先增大后减小C 以下关于磁场和磁感线的说法中，正确的是 ( )A.磁体周围存在着磁场B.磁场中实际存在着磁感线C.磁感线的方向都是从磁体的S极到N极D.磁感线是由磁场中的铁屑被磁化后形成的A磁场和磁感线1.磁感线是一种假想的、带箭头的曲线，属于一种物理模型，实际中不存在.2.在磁体外部，磁感线由N极出发回到S极.3.磁感线上任何一点的切线方向表示该点的磁场方向.4.磁感线的疏密表示磁场的强弱，越密表示该点磁场越强.9.条形磁铁磁感线的分布情况如图所示.下列说法正确的是( )A.A点没有磁场B.B点的磁场方向水平向左C.C点的磁场比B点的磁场强D.磁感线是真实存在的C10.(1)如图甲所示，在图中标出磁体及小磁针的N极和S极.答案图(2)如图乙所示，在图中标出磁体及小磁针的N极和S极.(3)如图丙所示，在图中标出蹄形磁体磁感线的方向.答案图答案图我国宋代学者沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也.”进一步研究表明，地磁场的磁感线分布示意图如图所示.关于地磁场，下列说法正确的是 ( )A.可以通过小磁针静止时N极的指向来确定该点的地磁场方向B.地磁场的S极在地理的南极附近C.地磁场的南、北极与地理的南、北极完全重合D.地球周围真实存在着很多条疏密不同的磁感线　地磁场A11.假想地磁场是由地球内部的一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是 ( )A　　　　　　　　　B　　　　　　　　C　　　　　　 　DB12.将缝衣针磁化后，穿过扣子的两孔，放在支架上做成了指南针，静止时其针尖指南，如图所示.下列说法正确的是( )A.缝衣针针尖是指南针的N极B.指南针只有针尖位置磁性最强C.指南针能指南北是因为地磁场的作用D.缝衣针针尖所指的方向为该点的地磁场方向C课后|巩固提升课堂|探究学习课后|巩固提升课前|自主预习13.关于磁场和磁感线，以下说法不正确的是 ( )A.磁感线分布在磁体周围的立体空间里B.磁体之间的相互作用是通过磁场发生的C.磁体外部的磁感线都是从磁体的N极出发，回到S极的D.磁场中，小磁针静止时北极所指的方向为该点磁场的方向【基础评价】A14.据《武经总要》记载，古人将具有磁性的空心铁鱼放入水中漂浮制成指南鱼，多次将指南鱼轻轻旋转，待静止后，观察到鱼尾总是指向南方(如图所示).下列说法正确的是( )A.鱼尾指向地磁南极B.指南鱼的“N”应标注在鱼尾C.指南鱼周围存在磁场和磁感线D.若用磁体的N极靠近鱼尾，会相互吸引D15.据史料记载，秦始皇命人在阿房宫北阙门前修建了“磁石门”，以防行刺者入宫.下列物体能被“磁石门”检查出的是( )A.陶罐 B.木器 C.铁器 D.青铜器16.小王同学自制了一个简易指南针，他将磁化后的缝衣针放在水中漂浮的一片树叶上，多次将树叶轻轻旋转，待树叶静止后，观察到针尖端总是指向南方，该现象说明 ( )A.同名磁极相互吸引 B.地球存在磁场 C.树叶具有磁性 D.针尖端为磁北极CB17.关于磁体、磁场和磁感线，下列说法正确的是 ( )A.看不见的磁场是真实存在的B.磁感线是由磁场中的铁屑被磁化后形成的C.磁体周围的磁感线，都是从磁体的S极出发，回到N极的D.磁体周围存在着大量的磁感线，没有磁感线的地方不存在磁场A18.下列图中两磁极间磁感线的画法正确的是 ( )A　　　　　　　　　B　　　　　 　C　　　　　 　 　DB19.在有机玻璃板上均匀地撒上细铁屑，并将它放在条形磁体上，轻敲玻璃板，可观察到细铁屑的分布情况如图所示，则下列有关分析正确的是 ( )A.细铁屑的分布形象地显示了磁场中磁感线有多少条B.细铁屑的排列形象地显示出磁场的分布情况C.磁场强弱的分布情况与细铁屑的多少有关D.细铁屑所在的位置才存在磁场B20.(2025年江门模拟)如图是一款车载手机支架，支架上端的倾斜台面是一块磁体.将背部贴有铁片的手机置于台面上，手机便可固定.关于台面的说法正确的是 ( )A.周围存在无数条磁感线B.表面一定是磁体的N极C.表面可以吸引所有金属D.周围的磁场是不均匀的D21.(2025年惠州检测)如图所示是磁控胶囊内镜，它只需患者随水吞下，通过体外磁场来控制胶囊机器人在胃内的运动.由此说明磁控胶囊内镜在磁场中将会受到　 　的作用. 22.如图中画出了两个磁极间的磁感线，这两个磁极都是　N　(填“N”或“S”)极，图中B点的小磁针静止时北极所指的方向向　下　(填“上”或“下”). 力N下23.磁场是有方向的，人们把小磁针在磁场中静止时　N　极所指的方向，规定为这一点的磁场方向，只在地磁场的作用下，指南针静止时，它的　S　极指南(前两空均填“N”或“S”).如图所示，磁悬浮地球仪应用了　同　(填“同”或“异”)名磁极相互排斥的规律. N　S同24.如图所示，将一软铁棒夹在铁架台上，它并不能吸引台上的大头针，说明软铁棒　没有　(填“有”或“没有”)磁性.把一条形磁体如图所示靠近软铁棒的A端，可观察到其B端能吸引大头针，这一现象叫做　磁化　，B端应是　S　极. 没有磁化S25.a、b为两个条形磁体的两个磁极，根据图中所示的磁感线方向，可以判断a为　S　极，b为　S　极，小磁针的上端为　N　极. S　S　N　26.下水道口常常有臭味，这是　扩散　现象.室内会装地漏防止这一现象，如图所示是一款磁悬浮地漏的结构图.当密封盖上方无水时，因为　同名　磁极相互排斥，磁体A将密封盖顶起，防止臭气外漏.若磁体A下端为N极，则磁体B上端为　N　极. 扩散同名N27.在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极，并用箭头标出a点的磁感线方向.答案图28.指南针是中国四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地磁场指示方向.如图所示，地球是一个大磁体，类似条形磁铁，静止的小磁针N、S极指向如图所示，请在图中方框中填上地磁场的N、S极，并用箭头标出P点的地磁场方向.答案图29.我国是世界上最早使用指南针的国家，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南.”如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方.关于指南针(司南)，下列说法正确的是( )A.指南针只有一个磁极B.指南针的指向不会受到附近磁体的干扰C.可自由转动的指南针，静止时指南北是由于地磁场的作用D.指南针周围不存在磁场【素养实践】C30.有外形相同的两根钢条M、N，按图甲、乙两种方式接触时，它们之间都有较大吸引力.则下列推断正确的是 ( )A.M无磁性、N无磁性 B.M有磁性、N有磁性C.M有磁性、N无磁性 D.M无磁性、N有磁性B31.关于地磁场，下列说法正确的是( )A.地球本身是一个巨大的磁体，周围存在磁感线B.地磁场的磁感线从S极出发，回到N极C.地磁场的磁极与地理两极稍微有点偏离，最早发现这一现象的人是宋代学者沈括D.位于地球表面的能在水平面内自由转动的小磁针静止时，其N极指向地磁北极C32.如图所示是广泛地应用于生产、生活的干簧管，它利用永磁体对簧片的磁化作用工作，当磁体靠近干簧管时，A、B接触；当取走磁体时，A、B分离.下列关于干簧管说法正确的是( )A.制作干簧管的金属簧片用铜质材料比用铁质材料效果更好B.簧片被磁化后A端是N极、B端是S极C.图中两簧片被磁化后，两触点为异名磁极，移走磁体后磁性会消失D.干簧管是根据同名磁极相互排斥的原理制成的C
