初中物理教科版（2024）九年级全一册（2024）第5章 欧姆定律第3节 测量电阻课前预习ppt课件

这是一份初中物理教科版（2024）九年级全一册（2024）第5章 欧姆定律第3节 测量电阻课前预习ppt课件，共37页。PPT课件主要包含了实验方案，要测量电阻R，用电压表测出，用电流表测出，测电阻的原理，待测电阻，连接电路，阻值最大端，～06A，～3V等内容，欢迎下载使用。
（一）知识与技能目标学生能够深刻理解伏安法测量电阻的原理，熟练掌握利用电压表和电流表测量电阻的实验方法，准确阐述实验所需的器材及其在电路中的作用。学会正确设计并连接伏安法测电阻的实验电路，规范使用滑动变阻器改变电路中的电流和待测电阻两端的电压，能够准确读取和记录电压表、电流表的示数。熟练运用欧姆定律公式\(R = \frac{U}{I}\)对实验数据进行处理，计算出待测电阻的阻值，并能分析实验误差产生的原因，提出减小误差的有效方法。（二）过程与方法目标通过经历设计实验方案、连接实验电路、进行实验操作、分析实验数据等完整的实验过程，培养学生的科学探究能力和实践操作能力，提高学生解决实际问题的能力。在实验过程中，引导学生学会运用控制变量法和多次测量取平均值的方法，深入理解实验原理和方法，提升学生的实验设计和数据处理能力。通过对实验误差的分析和讨论，培养学生的批判性思维和逻辑推理能力，使学生能够从实验现象和数据中发现问题、分析问题并提出改进措施。（三）情感态度与价值观目标激发学生对物理实验的兴趣和探索欲望，让学生在实验操作中体验成功的喜悦，培养学生勇于探索、敢于创新的科学精神。在实验过程中，培养学生严谨的科学态度和实事求是的科学作风，使学生养成认真观察、仔细记录、规范操作的良好实验习惯。通过小组合作完成实验任务，培养学生的团队协作精神和沟通交流能力，让学生学会在合作中相互学习、共同进步，增强学生的集体荣誉感。二、教学重难点（一）教学重点伏安法测量电阻的原理、实验步骤及数据处理方法。正确设计和连接实验电路，规范使用电压表、电流表和滑动变阻器等实验器材。（二）教学难点理解实验中滑动变阻器的作用及调节方法，能够根据实验要求合理选择滑动变阻器的规格和调节其滑片位置。分析实验误差产生的原因，掌握减小实验误差的方法，培养学生对实验结果进行科学分析和评估的能力。三、教学方法实验探究法：组织学生分组进行实验，让学生在亲身实践中探索测量电阻的方法，培养学生的实践能力和科学探究精神。讲授法：在实验前讲解实验原理、目的、方法和注意事项，在实验后对实验数据处理、误差分析等进行系统讲解，帮助学生构建完整的知识体系。讨论法：在实验设计、误差分析等环节组织学生进行小组讨论，促进学生之间的思想交流和思维碰撞，加深学生对知识的理解和掌握。演示法：教师通过实物演示和多媒体课件展示，规范实验操作步骤，演示实验电路的连接方法和滑动变阻器的调节过程，增强教学的直观性和示范性。四、教学过程（一）复习导入（5 分钟）知识回顾：提问学生欧姆定律的内容及其数学表达式\(I = \frac{U}{R}\)，引导学生回顾电流、电压、电阻三个物理量之间的关系，让学生思考如何利用这些关系来测量电阻的阻值。问题引入：教师展示一个未知电阻，提出问题：“我们如何准确测量这个电阻的阻值呢？” 引发学生的思考和讨论，从而导入本节课的内容 —— 测量电阻。（板书课题：5.2 测量电阻）（二）新课讲授1. 伏安法测电阻的原理（10 分钟）原理推导：根据欧姆定律\(I = \frac{U}{R}\)，引导学生推导得出\(R = \frac{U}{I}\)。教师讲解：只要我们能够测量出导体两端的电压\(U\)和通过导体的电流\(I\)，就可以利用这个公式计算出导体的电阻\(R\)。这种通过测量电压和电流来计算电阻的方法，我们称之为伏安法。原理讲解：结合电路图，详细讲解伏安法测电阻的原理。让学生明确在实验中，电压表要并联在待测电阻两端，用于测量电阻两端的电压；电流表要串联在电路中，用于测量通过电阻的电流。强调实验中各器材的作用和连接要求，使学生理解实验原理的实际应用。2. 实验器材与电路设计（15 分钟）器材介绍：教师展示实验所需的器材，包括电源、开关、电压表、电流表、滑动变阻器、待测电阻、导线等。依次介绍每种器材的作用和使用方法，重点讲解滑动变阻器的工作原理、接线规则和调节方法，以及电压表、电流表的量程选择和读数方法。电路设计：引导学生根据伏安法测电阻的原理，设计实验电路图。教师在黑板上画出几种常见的电路连接方式，组织学生进行讨论，分析每种连接方式的优缺点，最终确定正确的实验电路图。强调在连接电路时，开关应处于断开状态，滑动变阻器的滑片应移到阻值最大处，以保护电路。3. 实验步骤与操作规范（15 分钟）步骤讲解：教师详细讲解实验步骤：（1）根据设计好的电路图，断开开关，按照从电源正极出发，依次连接开关、滑动变阻器、待测电阻、电流表，最后回到电源负极的顺序连接电路，将电压表并联在待测电阻两端。（2）检查电路连接无误后，闭合开关，调节滑动变阻器的滑片，使电路中的电流和电压处于合适的范围，记录此时电压表和电流表的示数\(U_1\)和\(I_1\)。（3）再次调节滑动变阻器的滑片，改变待测电阻两端的电压和通过的电流，记录多组电压表和电流表的示数\(U_2\)、\(I_2\)；\(U_3\)、\(I_3\)等。（4）断开开关，整理实验器材。操作演示：教师在讲台上按照实验步骤进行实物电路连接的演示操作，边操作边强调操作规范和注意事项，如导线连接要牢固，避免接触不良；电表的正负极不能接反；读取电表示数时，视线要垂直表盘等。让学生仔细观察，明确实验操作的具体要求。（三）学生实验（20 分钟）分组实验：将学生分成若干小组，每组 3 - 4 人，明确小组成员的分工，如组长负责组织协调，操作员负责电路连接和操作，记录员负责记录实验数据，观察员负责检查电路和监督操作规范。学生按照实验步骤进行实验，教师巡视各小组，观察学生的实验操作过程，及时发现并纠正学生的错误操作，解答学生在实验中遇到的问题。数据记录：学生在实验过程中，认真测量并记录多组实验数据，填写在设计好的实验数据记录表中。教师提醒学生注意数据的准确性和有效性，记录数据时要带上单位。（四）数据处理与误差分析（15 分钟）数据处理：实验结束后，教师引导学生根据记录的实验数据，利用公式\(R = \frac{U}{I}\)分别计算出每次测量的电阻值\(R_1 = \frac{U_1}{I_1}\)，\(R_2 = \frac{U_2}{I_2}\)，\(R_3 = \frac{U_3}{I_3}\)等。然后计算这些电阻值的平均值\(\verline{R} = \frac{R_1 + R_2 + R_3}{3}\)，将平均值作为待测电阻的测量值。教师在黑板上进行示范计算，强调计算过程中的注意事项和有效数字的保留。误差分析：组织学生进行小组讨论，分析实验过程中可能产生误差的原因。引导学生从实验器材的精度、实验操作的规范程度、电表的读数误差、滑动变阻器的调节等方面进行思考。各小组派代表发言，分享小组的讨论结果。教师对学生的发言进行总结，归纳出常见的误差原因，并讲解减小误差的方法，如选择精度更高的实验器材、规范实验操作、多次测量取平均值等。（五）课堂小结（5 分钟）知识梳理：与学生一起回顾本节课的主要内容，包括伏安法测电阻的原理、实验器材、电路设计、实验步骤、数据处理方法和误差分析等，强化学生对测量电阻知识的理解和掌握。方法总结：总结实验过程中运用的科学方法，如控制变量法、多次测量取平均值法等，强调这些方法在物理实验中的重要性，帮助学生掌握科学探究的基本方法和思路。重点强调：再次强调实验操作中的注意事项和规范要求，以及在数据处理和误差分析中需要注意的问题，加深学生的印象。（六）课堂练习（10 分钟）选择题（1）用伏安法测电阻时，需要的测量仪器是（ ）A. 电压表、电流表B. 电压表、电能表C. 电流表、电能表D. 电压表、电阻箱（2）在伏安法测电阻的实验中，滑动变阻器的作用是（ ）A. 保护电路，改变待测电阻两端的电压和通过的电流B. 只能保护电路C. 只能改变待测电阻两端的电压D. 只能改变通过待测电阻的电流填空题（1）伏安法测电阻的原理是________（用公式表示）。在某次实验中，测得电阻两端的电压为\(2.5V\)，通过的电流为\(0.5A\)，则该电阻的阻值为________Ω。（2）在连接伏安法测电阻的实验电路时，开关应处于________状态，滑动变阻器的滑片应移到________处。简答题简述在伏安法测电阻实验中，如何减小实验误差？让学生独立完成练习，教师巡视检查，及时发现学生存在的问题。练习结束后，教师进行详细讲解，针对学生的错误进行重点分析，帮助学生巩固所学知识，提高解题能力。（七）作业布置（5 分钟）书面作业：完成教材课后相关习题，要求学生认真书写解题过程，规范使用物理公式和单位，加深对测量电阻知识的理解和应用。实践作业：尝试用伏安法测量家中一个用电器（如台灯、电风扇等）的电阻（在确保安全的前提下），记录实验数据和过程，分析测量结果与实际情况的差异，下节课与同学们分享。五、教学反思在本节课的教学过程中，密切关注学生在实验操作、数据处理和误差分析等方面的表现，通过学生的实验过程和练习反馈，及时发现学生存在的问题。对于学生在电路连接、仪器使用、数据计算等方面出现的错误，深入分析原因，调整教学方法，加强针对性的指导和练习。例如，针对学生对滑动变阻器调节不熟练的问题，增加更多的演示和实践操作环节。同时，根据学生的作业完成情况和实践作业反馈，评估教学目标的达成度，总结教学经验，为今后的教学改进提供依据，不断优化教学过程，提高教学质量。

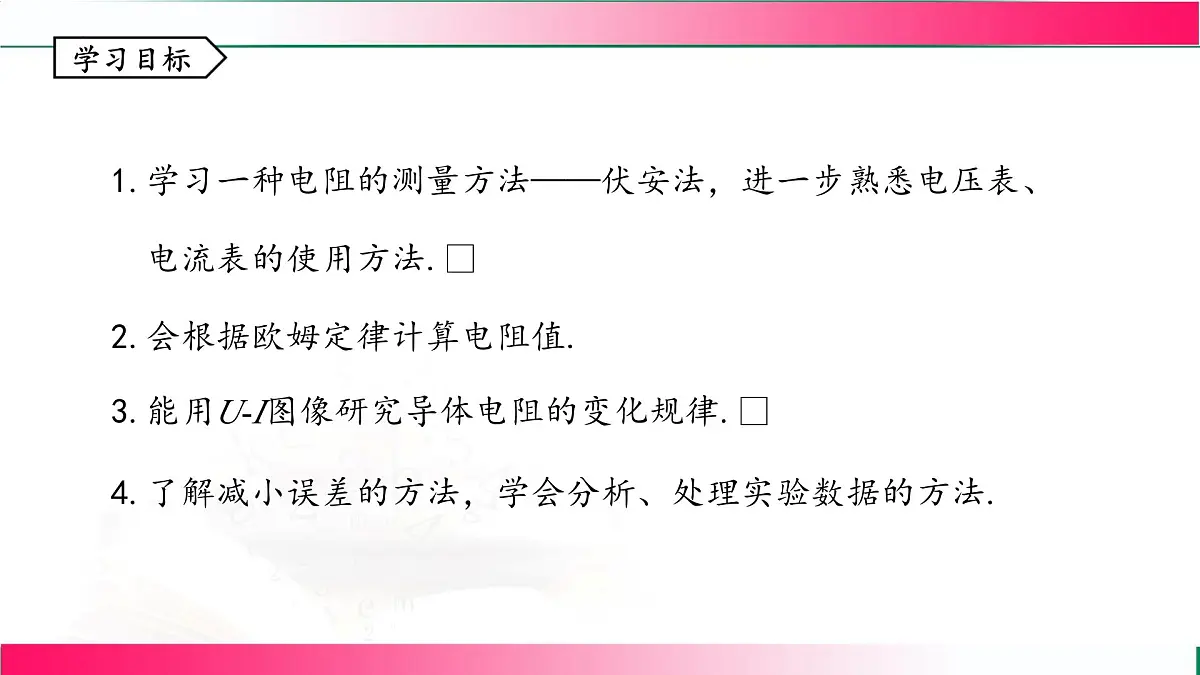

1.学习一种电阻的测量方法——伏安法，进一步熟悉电压表、 电流表的使用方法.2.会根据欧姆定律计算电阻值.3.能用U-I图像研究导体电阻的变化规律.4.了解减小误差的方法，学会分析、处理实验数据的方法.

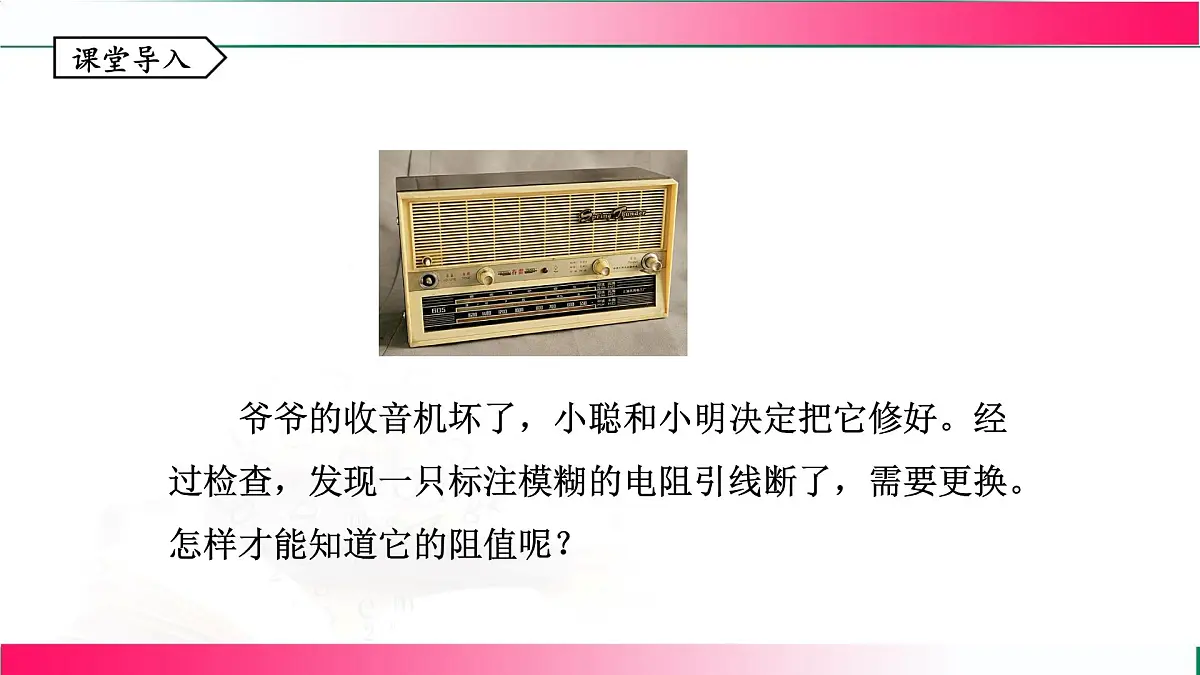

爷爷的收音机坏了，小聪和小明决定把它修好。经过检查，发现一只标注模糊的电阻引线断了，需要更换。怎样才能知道它的阻值呢？

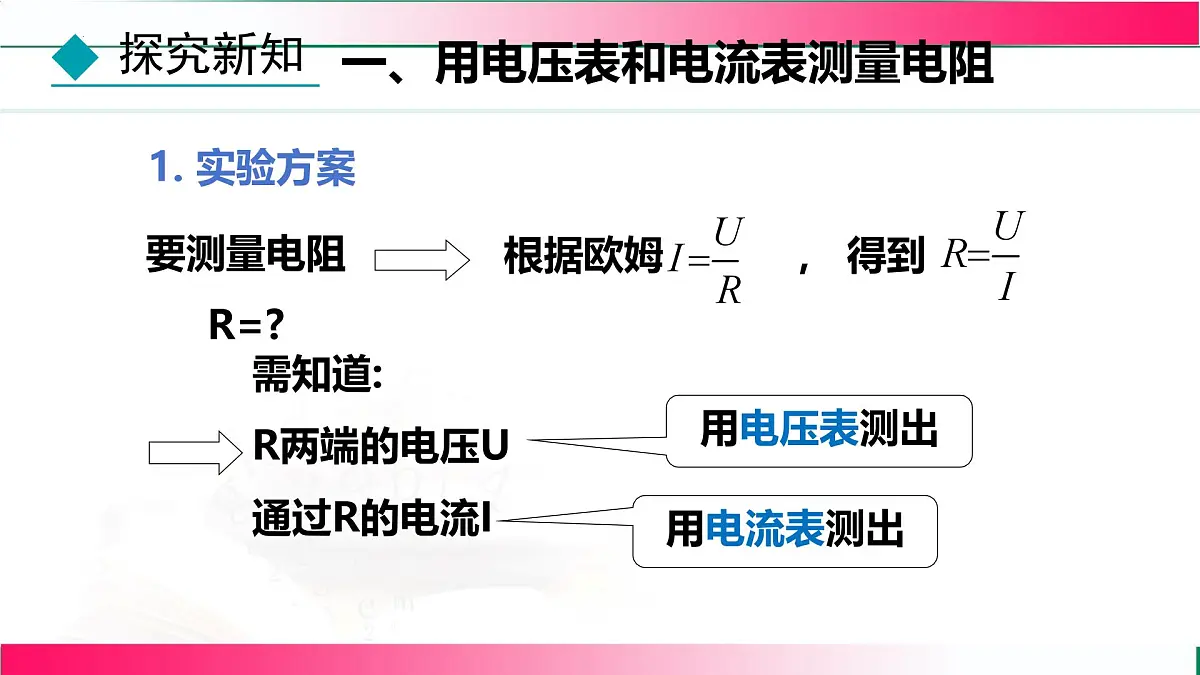

一、用电压表和电流表测量电阻
需知道:R两端的电压U通过R的电流I

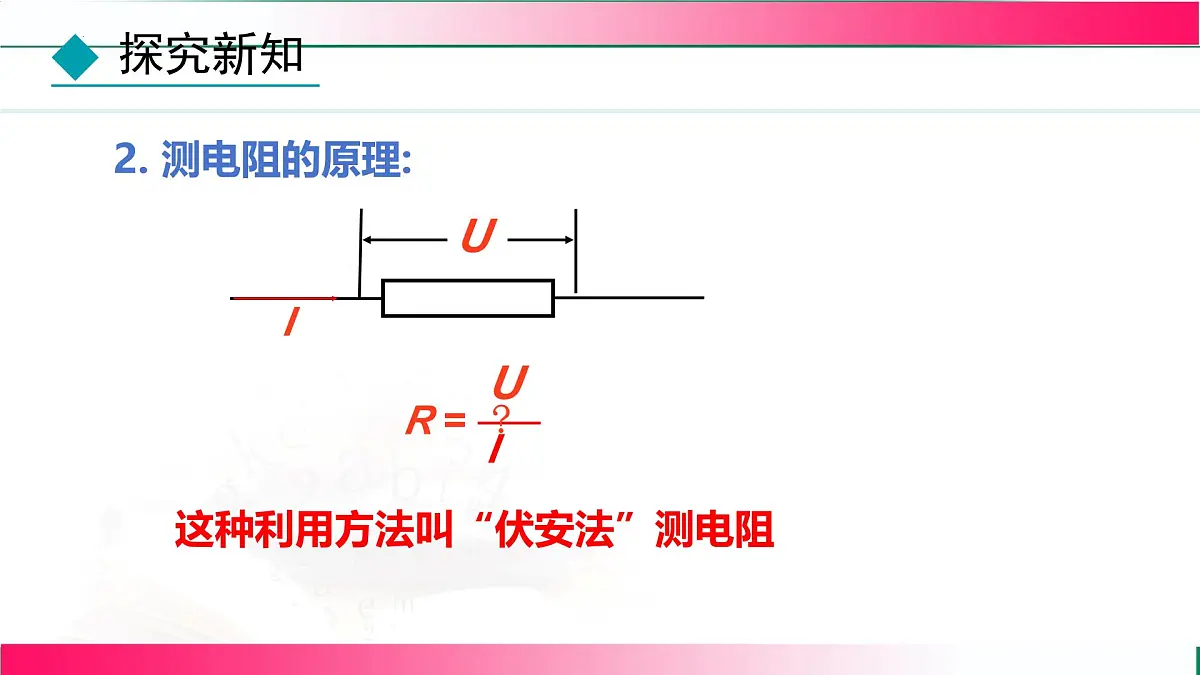

这种利用方法叫“伏安法”测电阻

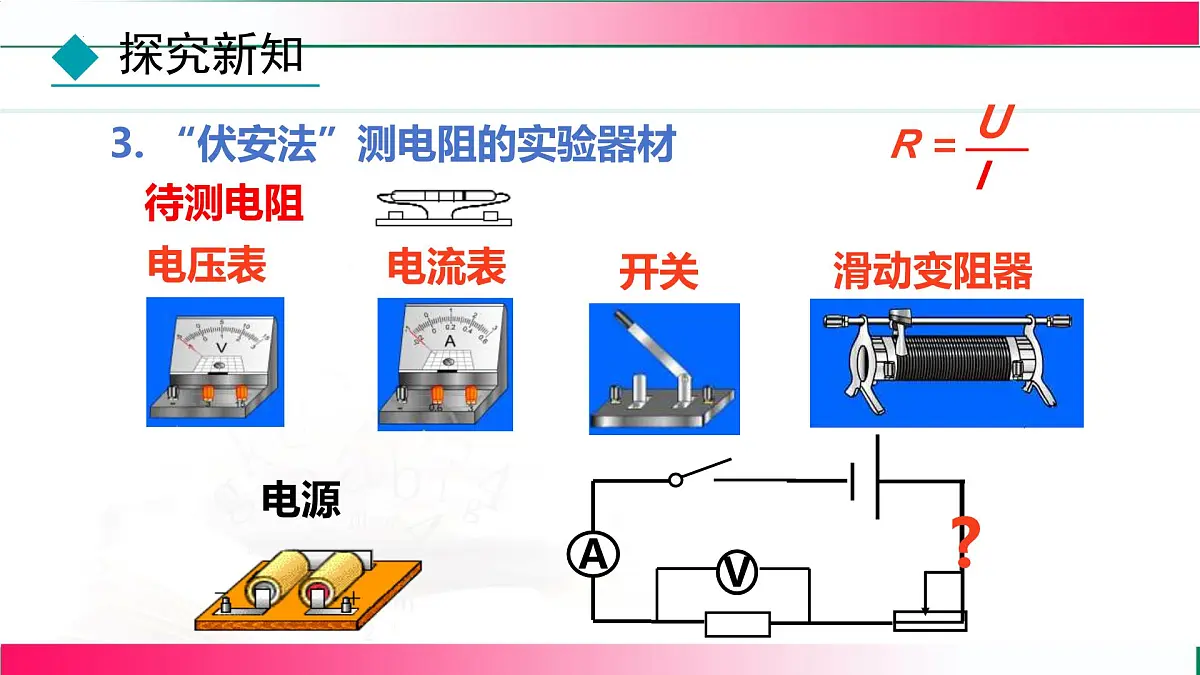

3. “伏安法”测电阻的实验器材
（1）在连接实验电路中，开关应是 的；在闭合开关之前，滑动变阻器的滑片应该移动到____________的位置；（2）若待测电阻R约为10Ω，电源电压为3V，则电流表应选用 量程，电压表应选用__________量程；（3）实验中通过改变 来改变加在待测电阻上的电压和通过待测电阻的电流，以达到多次测量的目的。
待测电阻平均值是________(保留一位小数)
在第一次实验时，电流表电压表示数如右图所示：
U-I图像中，过原点的直线表示导体的电阻。
将上表数据用描点法画出电流随电压变化的曲线你发现了什么？
1. 定义：用纵轴表示电压U，用横轴表示电流I，画出的图线叫导体的伏安特性曲线。
2. 伏安特性曲线为直线的表示电阻是定值电阻，为曲线的为曲线的表示电阻是可变电阻。
小灯泡的电阻是否会变化呢？伏安特性曲线是什么样的？
3. 欧姆定律的适用范围：线性电阻。
定值电阻的大小关系：R1>R2>R3
例1. 如图是“伏安法测电阻”电路图，下列说法中错误的是（　 ）A．在连接电路时，应将变阻器滑片调至最右端B．连接电路时，要使电流从电压表和电流表的“+”接线柱流入，“-”接线柱流出C．多次测量是为了求平均值减小误差D．向左移动滑动变阻器的滑片时，电流表、电压表的示数都变大，R的阻值也变大

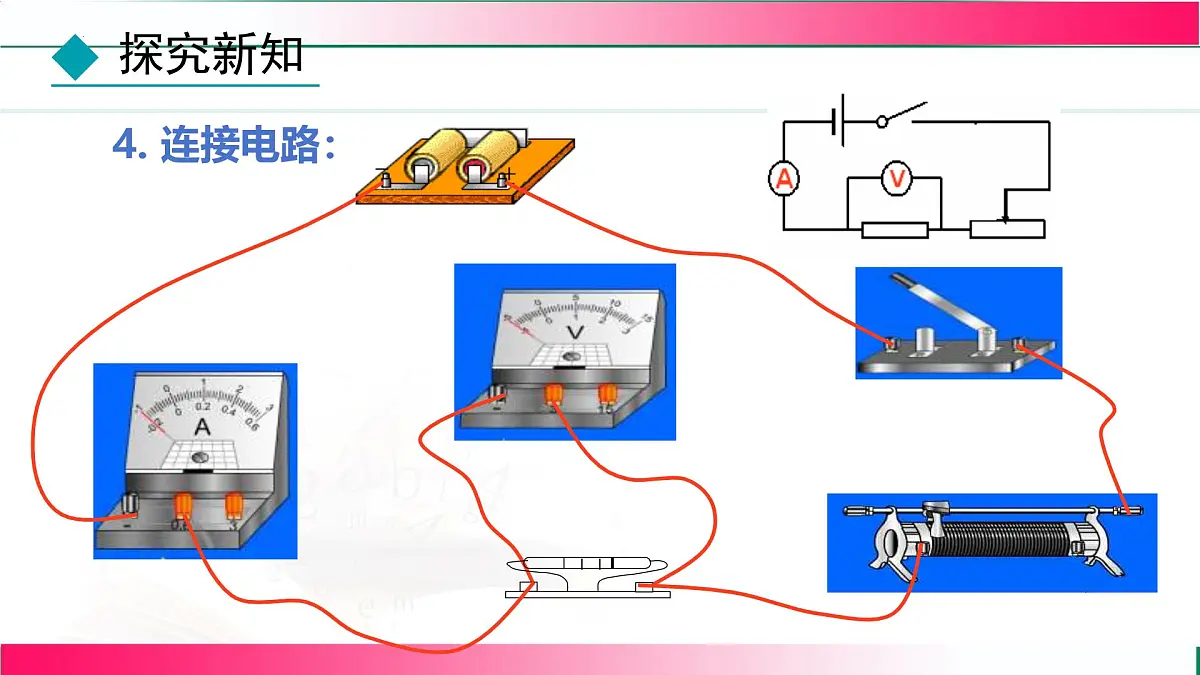

按电路图顺序将器材摆放好，按图连接电路，先串联后并联电压表。
逐渐增大电压，让灯丝由暗变亮，记录若干组电压、电流值,填入下表：
多次测量的目的是什么？灯的电阻还用求平均值吗?
在测量灯泡电阻的实验中，多次测量的目的是找到小灯泡电阻随电压变化的规律，因此不能求平均值，因为灯的电阻阻值随温度的升高而增大，这样，求平均值就没意义。
灯泡的电阻与温度有关，图像不是直线。
测定值电阻和小灯泡电阻的实验中，有何不同点？
1. 测定值电阻的实验中，多次测量，取平均值作为待测电阻的阻值，这样是为了减小误差；而测小灯泡电阻的实验中，多次测量，是为了寻找灯丝电阻随温度变化的普遍规律。
2. 定值电阻的U—I图像是一条直线，而小灯泡的U—I图像是一条曲线。
知识点1 伏安法测定值电阻
（1）图甲是实验中设计的电路图，请在图中圆圈内正确填写表示电表的字母符号。
（2）连接电路前，发现电流表指针位置如图乙所示，此时需要进行的操作是______。连接电路时，开关应该______（填“断开”或“闭合”）。
（3）根据图甲的电路图，请用笔画线代替导线，把图丙中的实物连接成完整电路（有五条导线未连接），要求测量时电表示数尽可能精确。
知识点2 伏安法测小灯泡电阻
（1）请用笔画线代替导线，在图甲中将实验电路连接完整。（要求：滑动变阻器的滑片向右移动时灯泡变亮）
（4）根据图丙可知，小灯泡的电阻是______（填“变化”或“不变”）的，你认为原因是______________________。
（1）小明检查电路，发现有一根导线连接错误，请你将错误导线打上“×”，再用笔画线代替导线画出正确的连接。
（2）改正错误后，开关闭合前，滑动变阻器滑片应置于最____端；开关闭合前，小明发现电流表的
用电压表和电流表测量电阻
