第7章 磁与电（单元测试·基础卷）物理教科版2024九年级上册习题+答案

这是一份第7章 磁与电（单元测试·基础卷）物理教科版2024九年级上册习题+答案，文件包含九上物理第7单元测试·基础卷原卷版A4docx、九上物理第7单元测试·基础卷解析版A4docx、九上物理第7单元测试·基础卷考试板A3docx、九上物理第7单元测试·基础卷答案版A4docx等4份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。

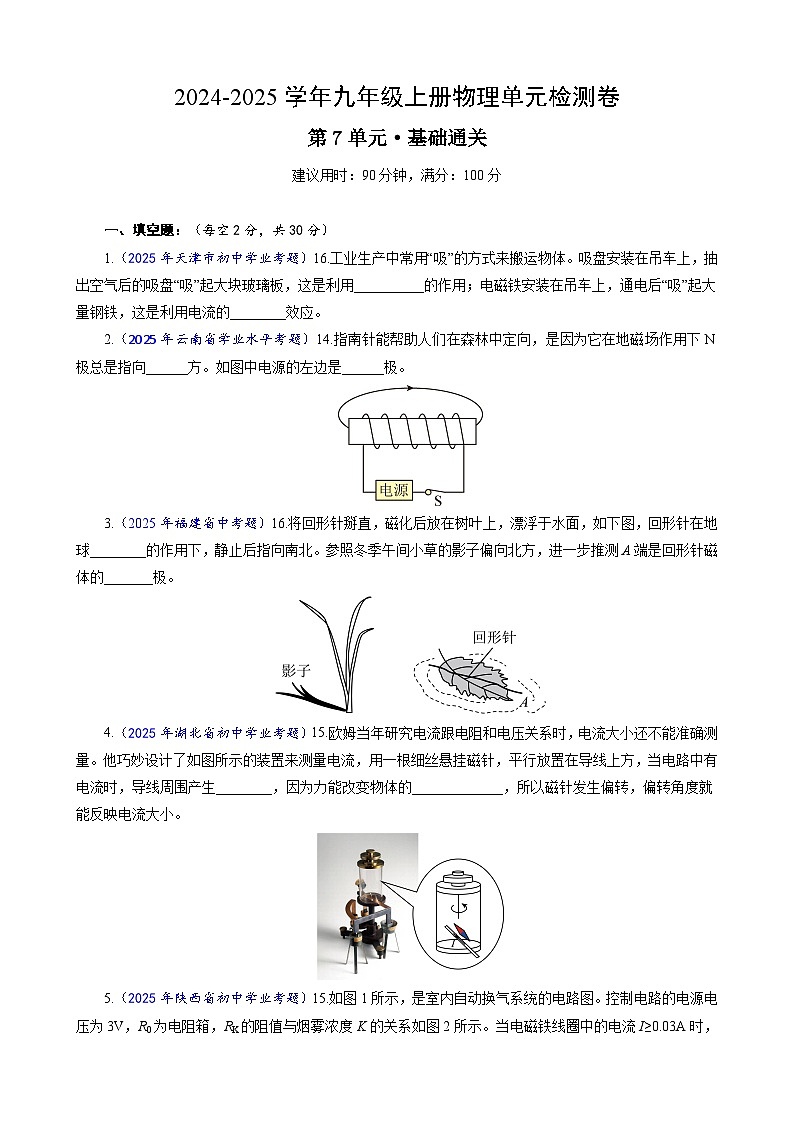

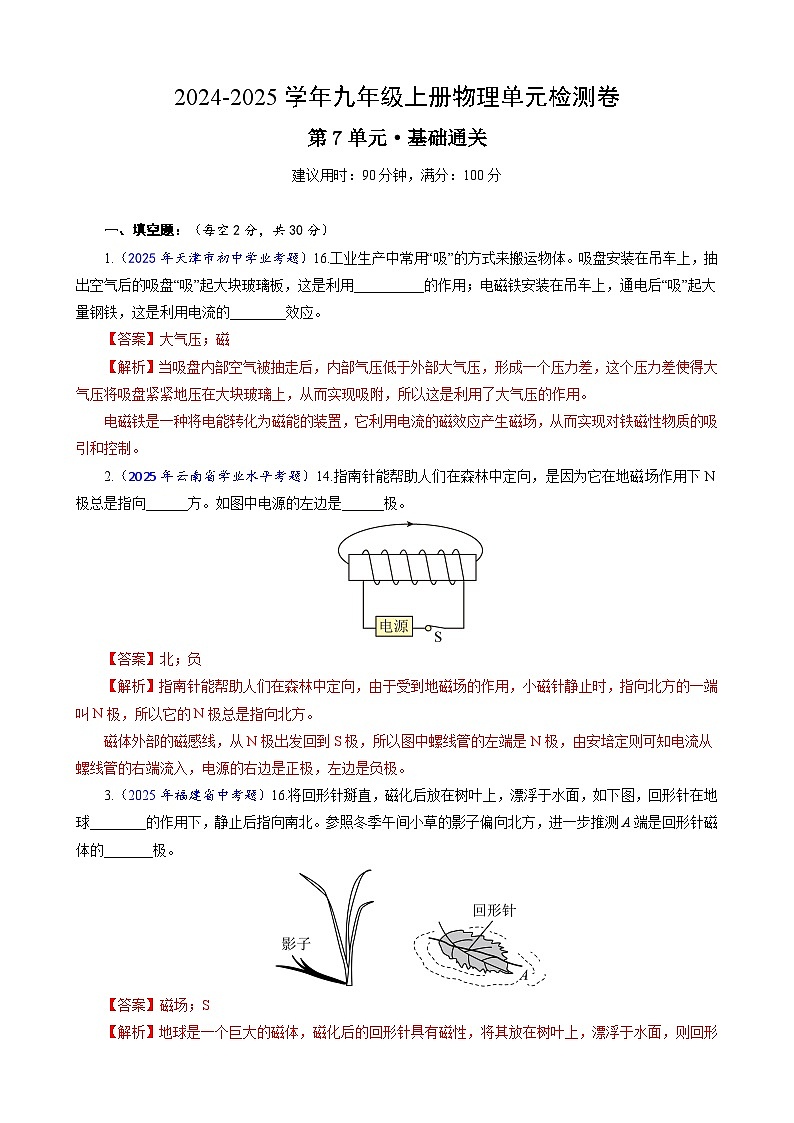

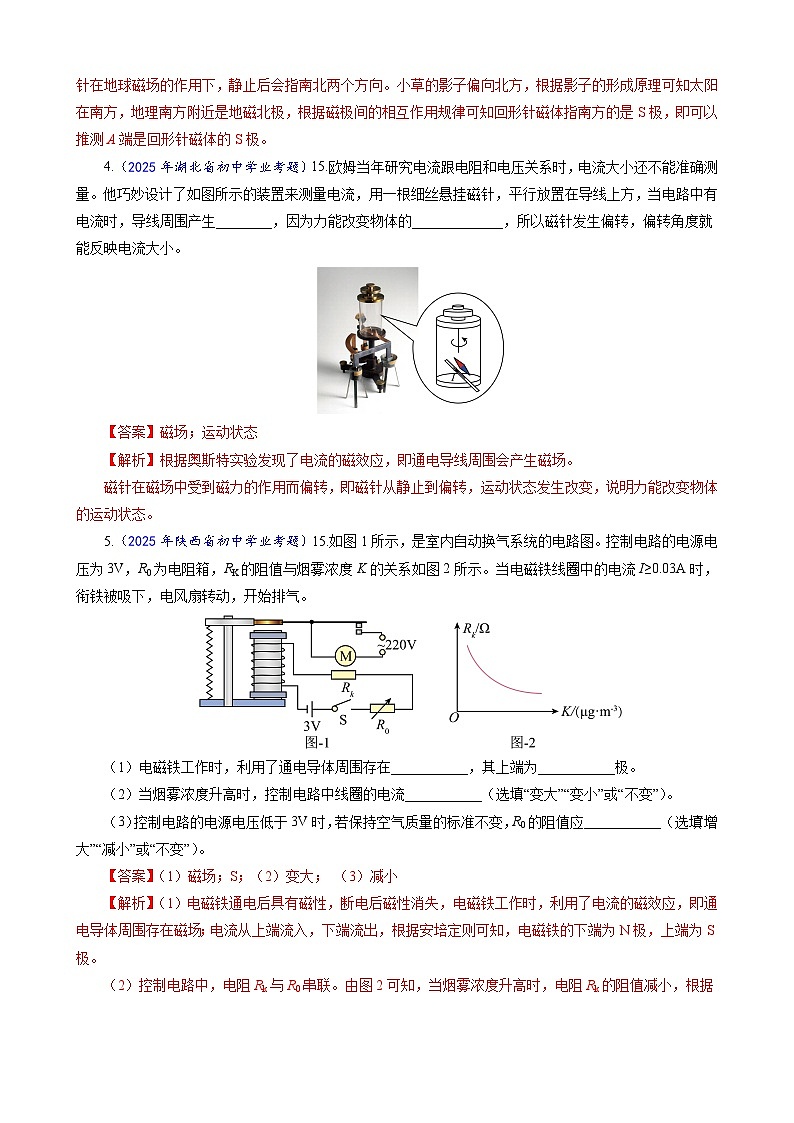

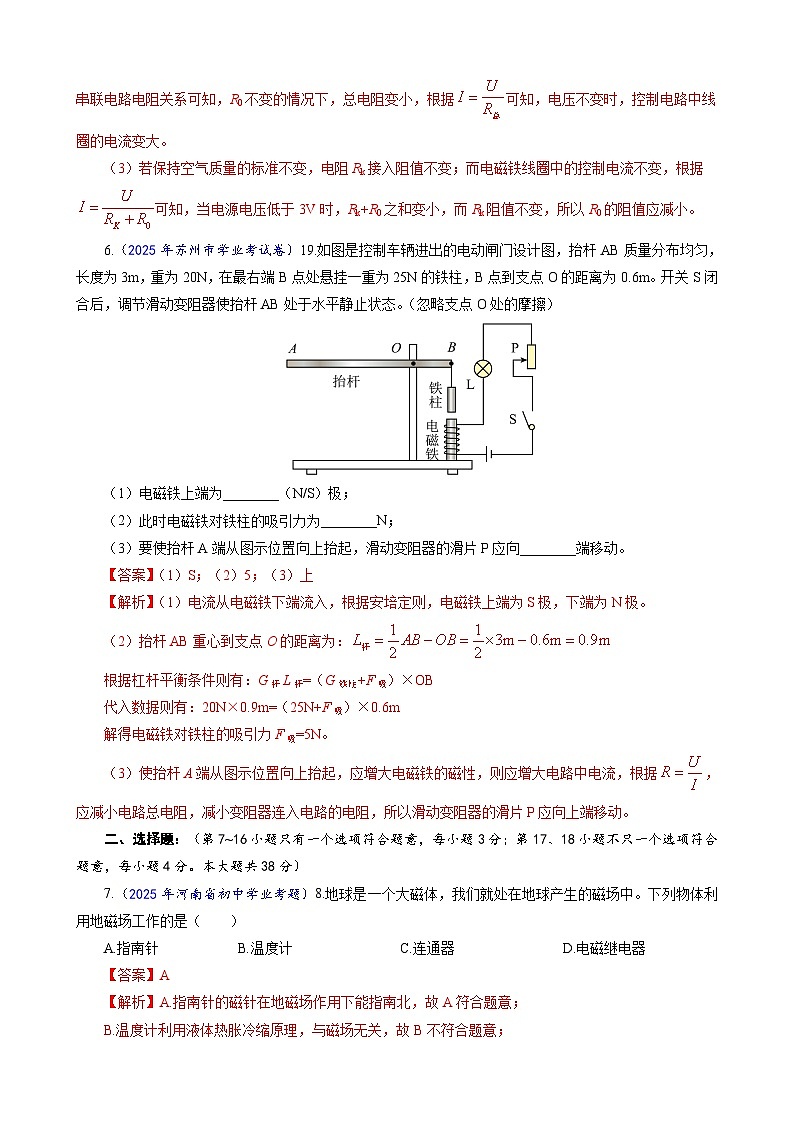

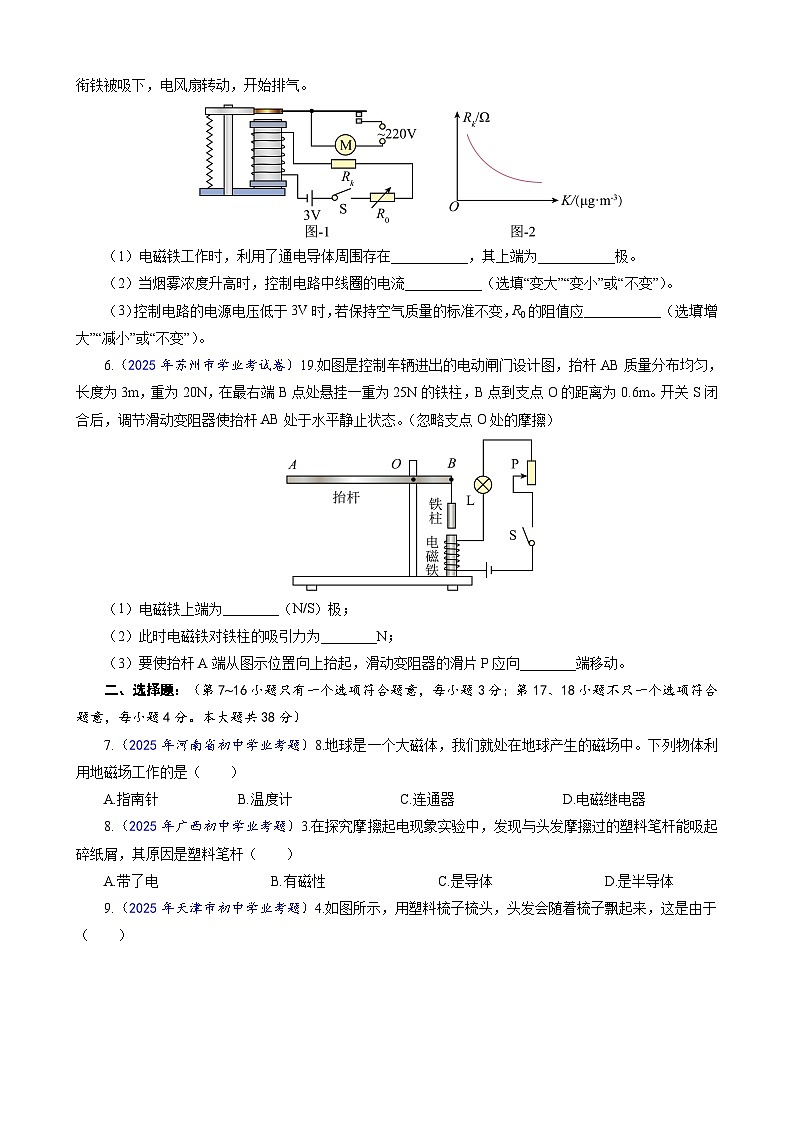

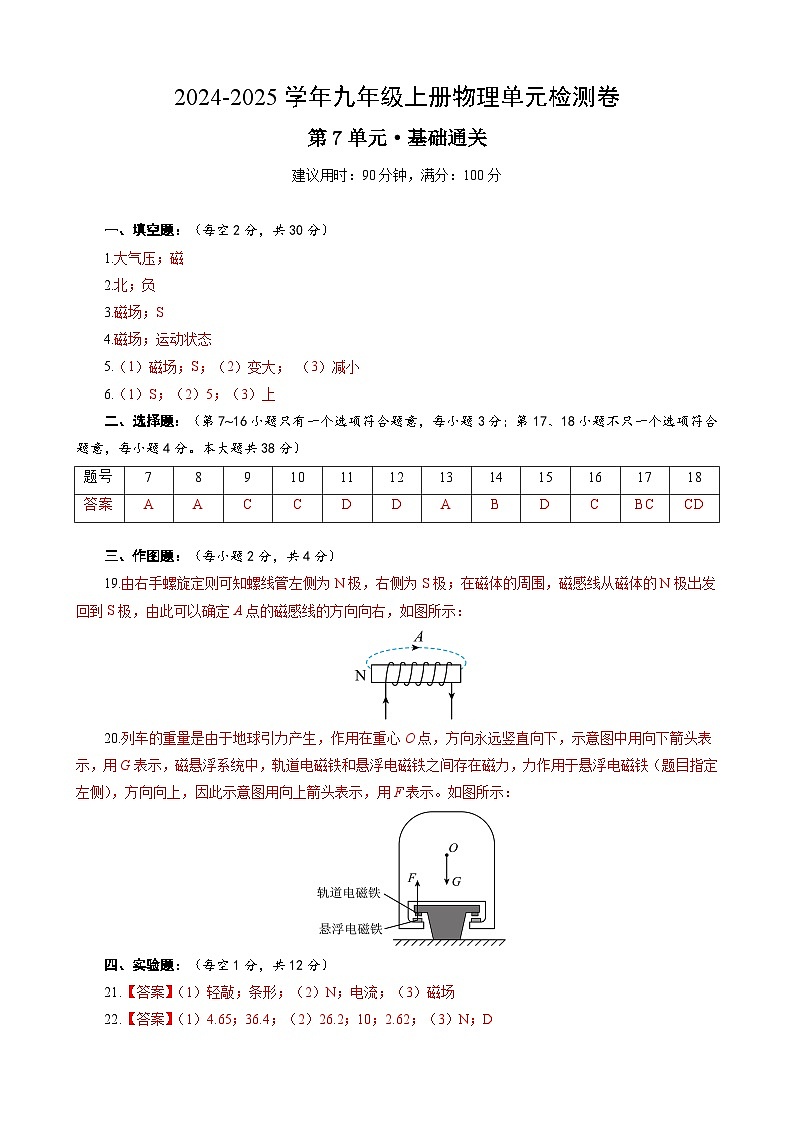

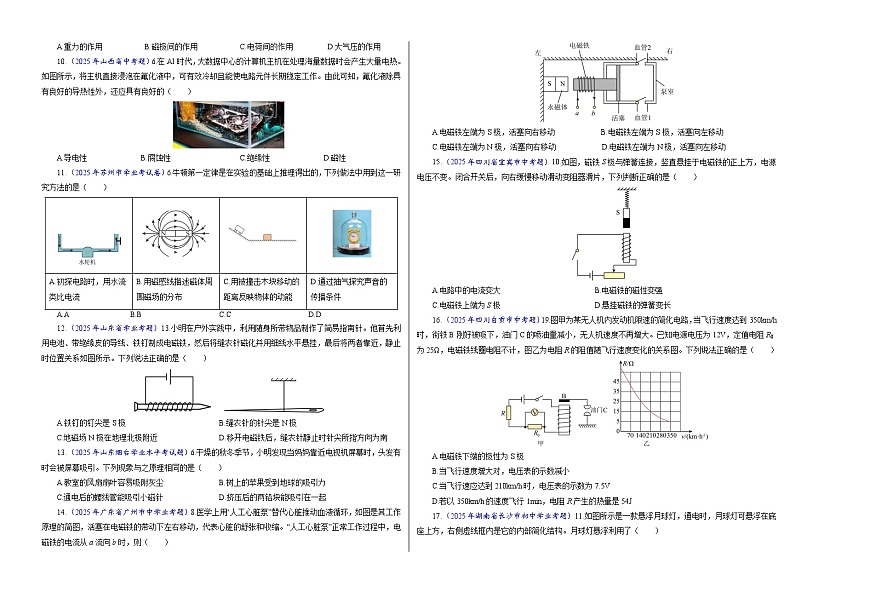

2024-2025学年九年级上册物理单元检测卷第7单元·基础通关建议用时：90分钟，满分：100分一、填空题：（每空2分，共30分）1.（2025年天津市初中学业考题）16.工业生产中常用“吸”的方式来搬运物体。吸盘安装在吊车上，抽出空气后的吸盘“吸”起大块玻璃板，这是利用__________的作用；电磁铁安装在吊车上，通电后“吸”起大量钢铁，这是利用电流的________效应。2.（2025年云南省学业水平考题）14.指南针能帮助人们在森林中定向，是因为它在地磁场作用下N极总是指向______方。如图中电源的左边是______极。3.（2025年福建省中考题）16.将回形针掰直，磁化后放在树叶上，漂浮于水面，如下图，回形针在地球________的作用下，静止后指向南北。参照冬季午间小草的影子偏向北方，进一步推测A端是回形针磁体的_______极。4.（2025年湖北省初中学业考题）15.欧姆当年研究电流跟电阻和电压关系时，电流大小还不能准确测量。他巧妙设计了如图所示的装置来测量电流，用一根细丝悬挂磁针，平行放置在导线上方，当电路中有电流时，导线周围产生________，因为力能改变物体的_____________，所以磁针发生偏转，偏转角度就能反映电流大小。5.（2025年陕西省初中学业考题）15.如图1所示，是室内自动换气系统的电路图。控制电路的电源电压为3V，R0为电阻箱，RK的阻值与烟雾浓度K的关系如图2所示。当电磁铁线圈中的电流I≥0.03A时，衔铁被吸下，电风扇转动，开始排气。（1）电磁铁工作时，利用了通电导体周围存在___________，其上端为___________极。（2）当烟雾浓度升高时，控制电路中线圈的电流___________（选填“变大”“变小”或“不变”）。（3）控制电路的电源电压低于3V时，若保持空气质量的标准不变，R0的阻值应___________（选填“增大”“减小”或“不变”）。6.（2025年苏州市学业考试卷）19.如图是控制车辆进出的电动闸门设计图，抬杆AB质量分布均匀，长度为3m，重为20N，在最右端B点处悬挂一重为25N的铁柱，B点到支点O的距离为0.6m。开关S闭合后，调节滑动变阻器使抬杆AB处于水平静止状态。（忽略支点O处的摩擦）（1）电磁铁上端为________（N/S）极；（2）此时电磁铁对铁柱的吸引力为________N；（3）要使抬杆A端从图示位置向上抬起，滑动变阻器的滑片P应向________端移动。二、选择题：（第7~16小题只有一个选项符合题意，每小题3分；第17、18小题不只一个选项符合题意，每小题4分。本大题共38分）7.（2025年河南省初中学业考题）8.地球是一个大磁体，我们就处在地球产生的磁场中。下列物体利用地磁场工作的是（　　）A.指南针 B.温度计 C.连通器 D.电磁继电器8.（2025年广西初中学业考题）3.在探究摩擦起电现象实验中，发现与头发摩擦过的塑料笔杆能吸起碎纸屑，其原因是塑料笔杆（　　）A.带了电 B.有磁性 C.是导体 D.是半导体9.（2025年天津市初中学业考题）4.如图所示，用塑料梳子梳头，头发会随着梳子飘起来，这是由于（　　）A.重力的作用 B.磁极间的作用 C.电荷间的作用 D.大气压的作用10.（2025年山西省中考题）6.在AI时代，大数据中心的计算机主机在处理海量数据时会产生大量电热。如图所示，将主机直接浸泡在氟化液中，可有效冷却且能使电路元件长期稳定工作。由此可知，氟化液除具有良好的导热性外，还应具有良好的（ ）A.导电性　　　　　　　B.腐蚀性　　　　　　　　　C.绝缘性　　　　　　　D.磁性11.（2025年苏州市学业考试卷）6.牛顿第一定律是在实验的基础上推理得出的，下列做法中用到这一研究方法的是（　　）A.A B.B C.C D.D12.（2025年山东省学业考题）13.小明在户外实践中，利用随身所带物品制作了简易指南针。他首先利用电池、带绝缘皮的导线、铁钉制成电磁铁，然后将缝衣针磁化并用细线水平悬挂，最后将两者靠近，静止时位置关系如图所示。下列说法正确的是（　　）A.铁钉的钉尖是S极 B.缝衣针的针尖是N极C.地磁场N极在地理北极附近 D.移开电磁铁后，缝衣针静止时针尖所指方向为南13.（2025年山东烟台学业水平考试题）6.干燥的秋冬季节，小明发现当妈妈靠近电视机屏幕时，头发有时会被屏幕吸引。下列现象与之原理相同的是（　　）A.教室的风扇扇叶容易吸附灰尘 B.树上的苹果受到地球的吸引力C.通电后的螺线管能吸引小磁针 D.挤压后的两铅块能吸引在一起14.（2025年广东省广州市中学业考题）8.医学上用“人工心脏泵”替代心脏推动血液循环，如图是其工作原理的简图，活塞在电磁铁的带动下左右移动，代表心脏的舒张和收缩。“人工心脏泵”正常工作过程中，电磁铁的电流从a流向b时，则（　　）A.电磁铁左端为S极，活塞向右移动 B.电磁铁左端为S极，活塞向左移动C.电磁铁左端为N极，活塞向右移动 D.电磁铁左端为N极，活塞向左移动15.（2025年四川省宜宾市中考题）10.如图，磁铁S极与弹簧连接，竖直悬挂于电磁铁的正上方，电源电压不变。闭合开关后，向右缓慢移动滑动变阻器滑片，下列判断正确的是（　　）A.电路中的电流变大 B.电磁铁的磁性变强C.电磁铁上端为S极 D.悬挂磁铁的弹簧变长16.（2025年四川自贡市中考题）19.图甲为某无人机内发动机限速的简化电路，当飞行速度达到350km/h时，衔铁B刚好被吸下，油门C的喷油量减小，无人机速度不再增大。已知电源电压为12V，定值电阻R0为25Ω，电磁铁线圈电阻不计，图乙为电阻R的阻值随飞行速度变化的关系图。下列说法正确的是（　　）A.电磁铁下端的极性为S极B.当飞行速度增大对，电压表的示数减小C.当飞行速应达到210km/h时，电压表的示数为7.5VD.若以350km/h的速度飞行1min，电阻R产生的热量是54J17.（2025年湖南省长沙市初中学业考题）11.如图所示是一款悬浮月球灯，通电时，月球灯可悬浮在底座上方，右侧虚线框内是它的内部简化结构。月球灯悬浮利用了（　　）A.电流的热效应 B.电流的磁效应C.同名磁极相互排斥 D.异名磁极相互吸引18.（2024年黑龙江省牡丹江市初中学业水平考题）17.1820年，安培在法国科学院的例会上做了一个有趣的实验。如图所示，将螺线管沿东西方向水平悬挂起来，给螺线管通电，下列说法正确的是（　　）A.通电螺线管B端为N极 B.通电螺线管外部磁场分布与蹄形磁体相似C.螺线管通电会转动，是因为受到了地磁场的作用 D.螺线管通电会转动，最后停在南北方向上三、作图题：（每小题2分，共4分）19.（2025年吉林省中考题）12.如图所示，请标出通电螺线管的N极并在A点画出磁感线的方向。20.（2025年湖北省初中学业考题）17.如图，磁悬浮列车悬浮在铁轨上不与轨道接触，请画出列车的重力（O点为重心）及左侧悬浮电磁铁所受轨道电磁铁作用力的示意图。四、实验题：（每空1分，共12分）21.（2025年长春初中学业考题）16.在“探究通电螺线管外部的磁场分布”的实验中：（1）如图甲所示，在嵌入螺线管的硬纸板上均匀地撒满铁屑，通电后，用手________纸板，观察到铁屑有规则地排列。实验结果表明：通电螺线管外部的磁场与________磁体的磁场相似。（2）根据图甲中小磁针的N极指向，可知通电螺线管的左端为________极。将电源的正负极对调，小磁针的N极指向也改变了，说明通电螺线管外部的磁场方向与________方向有关。（3）图乙是《事林广记》中所记载的“指南鱼”的复原图，“指南鱼”内部藏有磁石，能够指示南北方向，这是由于地球的周围存在_________。22.（2025年广东省初中学业考题）16.按要求完成下列实验题：（1）如图，玻璃砖的长度为________cm；体温计的读数为________℃。（2）在测量石块的密度实验中，天平平衡时，右盘中的砝码和标尺上游码的位置如图甲，则石块的质量为________g；如图乙，石块的体积为________cm3。经计算，石块的密度为________g/cm3。（3）如图，小磁针静止时N极指向右，则螺线管的右端为_______极。将小磁针沿着图中轨迹缓慢移到Q处，下列符合小磁针a端旋转情况的是________。A. B.C. D.五、科普题：（每空1分，共11分）23.（2025年云南省学业水平考题）16.高铁作为现代化轨道交通建设的重大成果，已成为一张中国递给世界的“亮丽名片”。后高铁时代，中国应如何继续领跑世界？未来交通——高温超导磁悬浮列车将给出答案。高温超导体（-180.15℃）相对低温超导体（-268.95℃）能在相对更高温区下工作。应用高温超导磁悬浮技术把车轮改为悬浮装置，可制造如图所示的高温超导磁悬浮列车。在高温超导磁悬浮列车研究中，我国应用先进的高温超导钉扎磁悬浮技术，利用无形的磁场将列车上的超导材料牢牢“钉”在轨道上方。这源于超导材料自身的磁通钉扎特性，如图甲所示，下方永磁轨道产生的磁力线能穿透高温超导体，并被钉扎中心“抓”住。这使得高温超导磁悬浮列车具备了自稳定、自悬浮、自导向的优异特性。如图乙所示，高温超导体上方放置的液氮用于冷却，使得列车运行仅依靠液氮冷却超导体，成本极低。磁悬浮技术虽然消除了传统列车的机械摩擦阻力，但仍存在制约其速度提升的因素，当列车时速超过400千米时，空气阻力将占列车运行总阻力的80%以上。那么如何降低空气阻力呢？基于真空管道的磁悬浮列车技术应运而生，真空管道的引入大大降低了列车运行时的空气阻力。目前，我国高温超导磁悬浮列车关键技术已取得重大突破，可以使列车时速实现1000千米以上。我们期待不久的将来能乘坐这样的列车驰骋在祖国的大地上。（1）应用高温超导________磁悬浮技术，能将列车上的超导材料牢牢“钉”在轨道上方。（2）基于________的磁悬浮列车技术可以降低列车运行时的空气阻力。（3）昆明到北京约3000km，若乘坐速度为1000km/h的高温超导磁悬浮列车需要_______h。（4）结合所学知识分析列车运行依靠液氮冷却超导体成本极低的原因：_______________________。24.（2025年福建省中考题）28.降水量是指一段时间内，雨水（或融化后的固体降水）未经蒸发、渗透和流失所积聚起来的水层深度。为了监测降水量，科创小组制作了“翻斗式雨量计”，装置外观是上端开口的圆柱体，如图1甲。内部结构示意图如图1乙。装置核心部件如图1丙，它是用中间隔板分开的两个完全对称的三角形容器，可绕O点处的水平轴转动，从而使两侧容器轮流接水，当一侧容器接满10mL雨水时会发生翻转，将水倒出，随着降雨持续，翻斗左右翻转，过程如图1丁。磁铁与配重通过连杆安装在翻斗上并随翻斗左右摆动，当磁铁经过磁感应开关（两者相互作用力忽略不计）时，磁感应开关通过电流传感器将翻斗翻转信息变成电信号，从而推算降水量。（1）翻斗在水平位置时是等臂杠杆，实验器材中属于等臂杠杆的有________________。（2）连杆上装有可调高度的配重。校准过程，若倒入的水量总是大于10mL时翻斗才发生翻转，可通过_______（填“降低”或“升高”）配重在连杆上的位置进行调整。（3）图2甲是翻斗翻转信息变为电信号的工作电路，电源电压不变，R1、R2为定值电阻，R1=800Ω。某次降雨，电流传感器（电阻不计）测得电流随时间变化关系如图2乙。①当磁铁每次经过磁感应开关时，开关状态是__________。②“翻斗式雨量计”顶端开口面积为0.1m²，由图2乙可知该地区30min内降水量约为________mm，降水量变化趋势是_________。（测量前翻斗内无水）③由图2可知，R2=_______Ω。（4）若该装置在我国北方地区使用，可改进的措施是________________________________________。六、计算题：（共5分；解答要有必要的公式和过程，只有最后答案的不能得分）25.（2025年湖南省初中学业考试）22.为预防“倒春寒”对种子萌发的影响，科技小组为学校的育种温室设计了如图甲所示的温控电路。整个温控电路位于温室内，且当温室内温度低于20℃时启用。其控制电路的电源电压恒定，R0为变阻器，热敏电阻Rt的阻值随温度变化的关系如图乙所示，电磁铁线圈电阻忽略不计。工作电路有高温和低温两个挡位，低温挡位可使温室内降温比较平缓，R1、R2均为加热电阻。已知通过电磁铁线圈的电流大于或等于25mA时，衔铁被吸下，与触点A分开，接通触点B。通过电磁铁线圈的电流小于或等于20mA时，衔铁被弹回，与触点B分开，接通触点A。（1）调好R0的阻值，闭合开关S1、S2，电磁铁上端磁极为_______极；Rt的温度升高，电磁铁磁性强弱如何变化？________________。（2）将控制电路中R0阻值调为480Ω，可使温室内达到允许的最高温度30℃，达到时衔铁刚好被吸下，求控制电路的电源电压；（3）工作电路要求：高温挡功率需在800~1200W之间，低温挡功率需在100~200W之间。已知实验室只有阻值大小为20Ω、50Ω、200Ω、300Ω的加热电阻各一个，不考虑温度对加热电阻阻值的影响，则R2应选用哪一个加热电阻（写出必要的计算过程）。A.初探电路时，用水流类比电流B.用磁感线描述磁体周围磁场的分布C.用被撞击木块移动的距离反映物体的动能D.通过抽气探究声音的传播条件
