沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律巩固练习

这是一份沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律巩固练习，共9页。试卷主要包含了2探究等内容，欢迎下载使用。

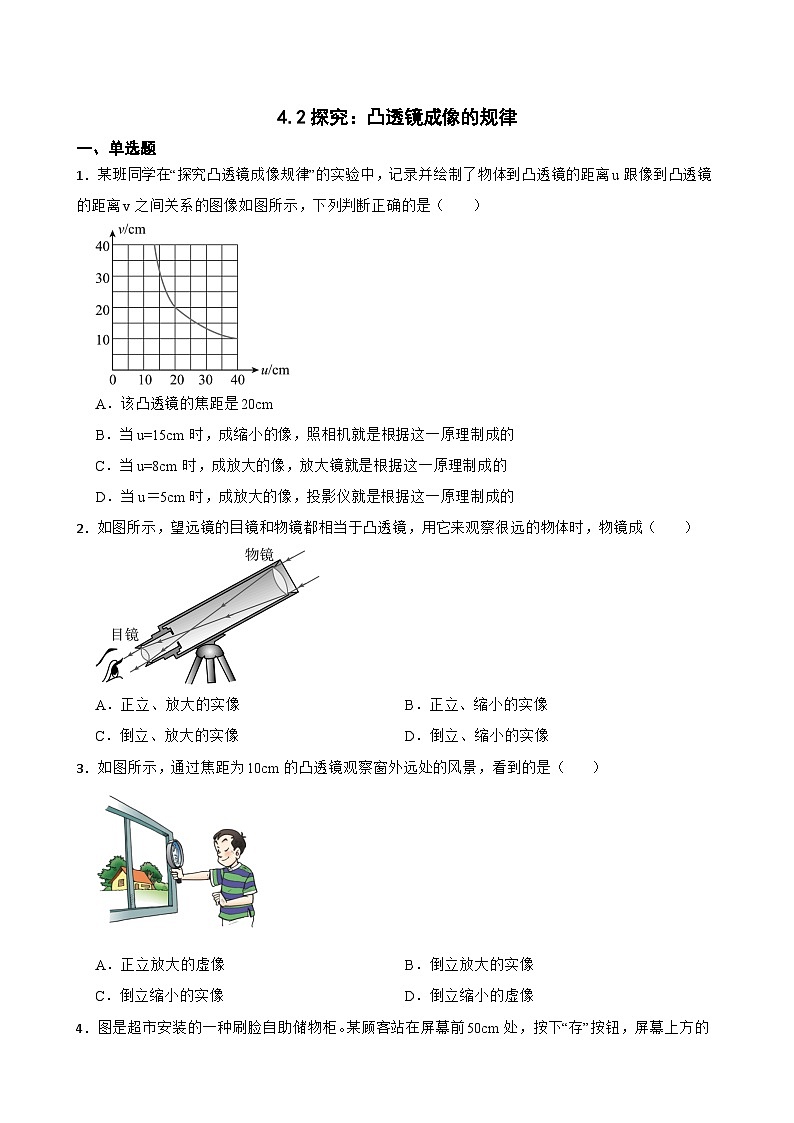

一、单选题
1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u=15cm时，成缩小的像，照相机就是根据这一原理制成的
C．当u=8cm时，成放大的像，放大镜就是根据这一原理制成的
D．当u＝5cm时，成放大的像，投影仪就是根据这一原理制成的
2．如图所示，望远镜的目镜和物镜都相当于凸透镜，用它来观察很远的物体时，物镜成（ ）
A．正立、放大的实像B．正立、缩小的实像
C．倒立、放大的实像D．倒立、缩小的实像
3．如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到的是（ ）
A．正立放大的虚像B．倒立放大的实像
C．倒立缩小的实像D．倒立缩小的虚像

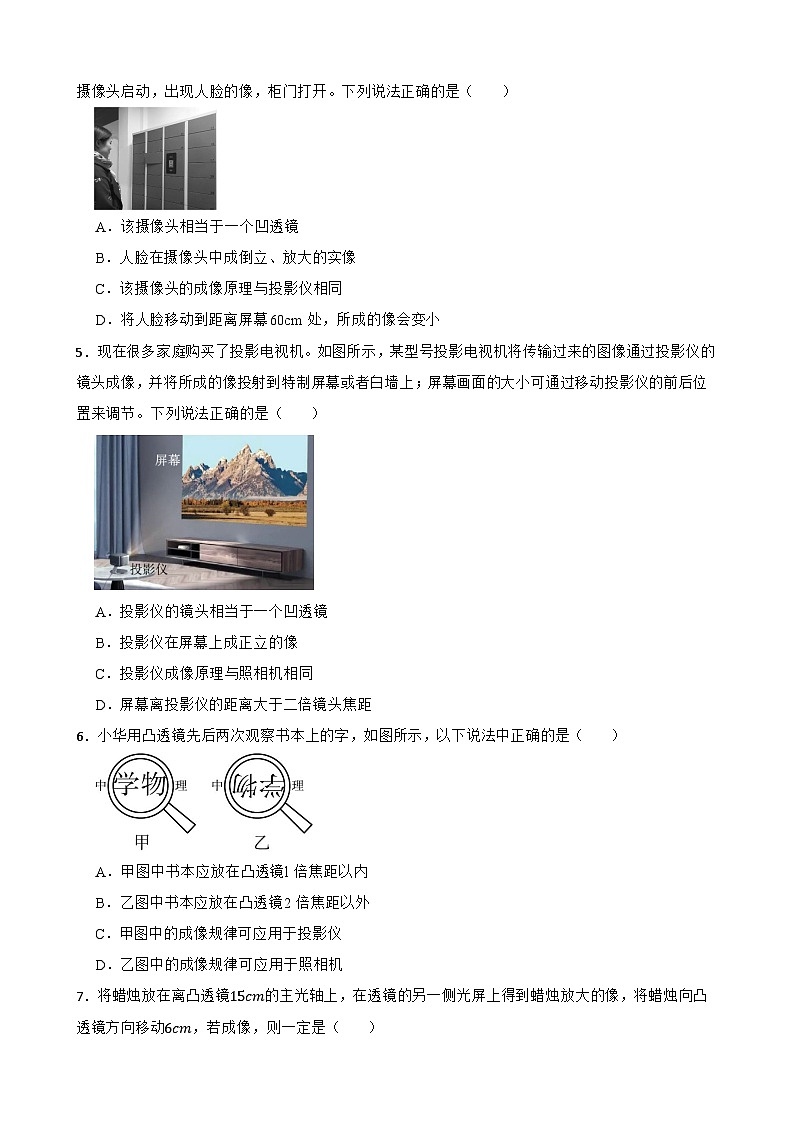

4．图是超市安装的一种刷脸自助储物柜。某顾客站在屏幕前50cm处，按下“存”按钮，屏幕上方的摄像头启动，出现人脸的像，柜门打开。下列说法正确的是（ ）
A．该摄像头相当于一个凹透镜
B．人脸在摄像头中成倒立、放大的实像
C．该摄像头的成像原理与投影仪相同
D．将人脸移动到距离屏幕60cm处，所成的像会变小
5．现在很多家庭购买了投影电视机。如图所示，某型号投影电视机将传输过来的图像通过投影仪的镜头成像，并将所成的像投射到特制屏幕或者白墙上；屏幕画面的大小可通过移动投影仪的前后位置来调节。下列说法正确的是（ ）
A．投影仪的镜头相当于一个凹透镜
B．投影仪在屏幕上成正立的像
C．投影仪成像原理与照相机相同
D．屏幕离投影仪的距离大于二倍镜头焦距
6．小华用凸透镜先后两次观察书本上的字，如图所示，以下说法中正确的是（ ）
A．甲图中书本应放在凸透镜l倍焦距以内
B．乙图中书本应放在凸透镜2倍焦距以外
C．甲图中的成像规律可应用于投影仪
D．乙图中的成像规律可应用于照相机
7．将蜡烛放在离凸透镜15cm的主光轴上，在透镜的另一侧光屏上得到蜡烛放大的像，将蜡烛向凸透镜方向移动6cm，若成像，则一定是（ ）
A．放大的B．缩小的C．正立的D．倒立的

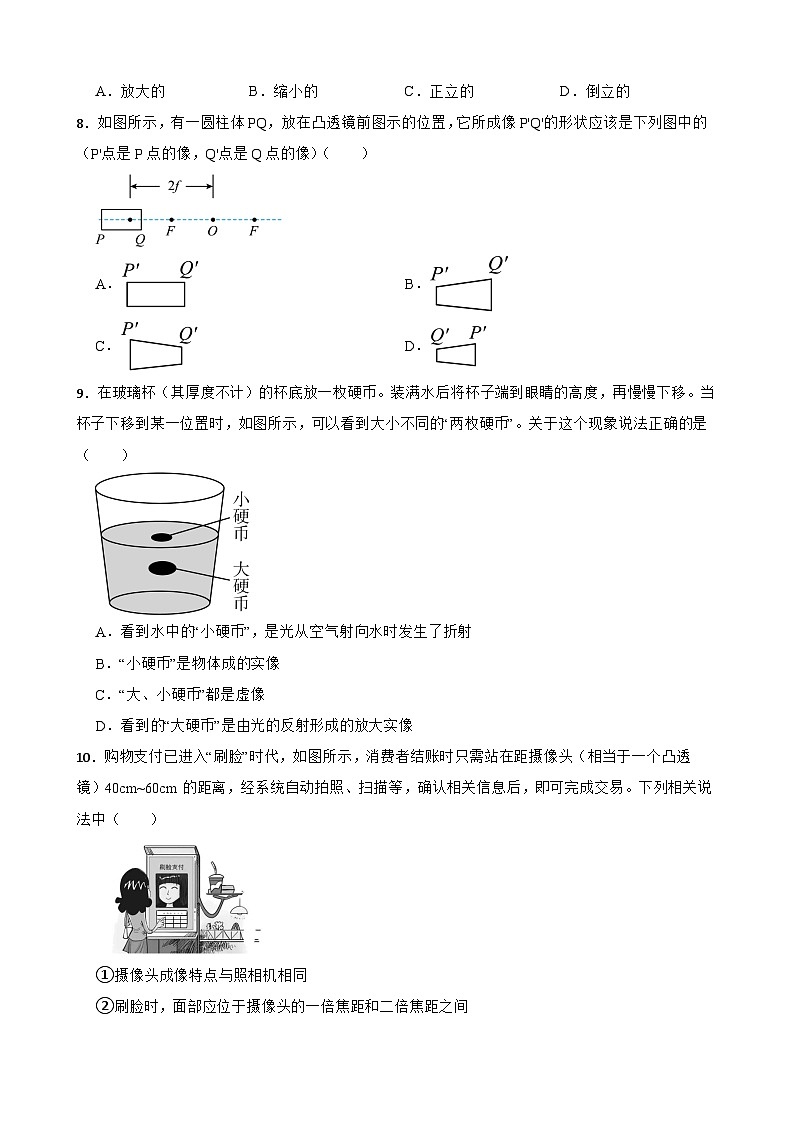

8．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P'Q'的形状应该是下列图中的（P'点是P点的像，Q'点是Q点的像）（ ）
A．B．
C．D．
9．在玻璃杯（其厚度不计）的杯底放一枚硬币。装满水后将杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一位置时，如图所示，可以看到大小不同的“两枚硬币”。关于这个现象说法正确的是（ ）
A．看到水中的“小硬币”，是光从空气射向水时发生了折射
B．“小硬币”是物体成的实像
C．“大、小硬币”都是虚像
D．看到的“大硬币”是由光的反射形成的放大实像
10．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需站在距摄像头（相当于一个凸透镜）40cm~60cm的距离，经系统自动拍照、扫描等，确认相关信息后，即可完成交易。下列相关说法中（ ）
①摄像头成像特点与照相机相同
②刷脸时，面部应位于摄像头的一倍焦距和二倍焦距之间
③图中摄像头的焦距可能为15cm
④若消费者逐渐远离摄像头，则她的像会逐渐变大
A．只有②④正确B．只有①④正确
C．只有②③正确D．只有①③正确
二、填空题
11．大雁塔屹立西安城南已近千年，是西安市城市名片之一。小明通过一个放在地上的透明玻璃球，可看到玻璃球中的蓝天和大雁塔反转了过来，如图所示。玻璃球相当于凸透镜，对光具有 作用。远处大雁塔通过玻璃球成了一个倒立缩小的 像，当玻璃球远离大雁塔时，人看到像的大小将 （选填“变大”、“变小”或“不变”）。
12．2021年12月9日，中国空间站太空授课以天地互动的形式圆满完成，航天员叶光富进行了太空水球光学实验。在太空失重环境下，水滴收缩成一个接近完美球体的水球，这个水球可以被看成一个凸透镜。将一个物体放在这个凸透镜二倍焦距以外的某一位置，可以看到一个倒立、 （选填“放大”或“缩小”）的 （选填“实像”或“虚像”）。
13．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动。放映时，放映机的的镜头相当于一个 （选填“凸”或“凹）透镜，画面超出了整个屏幕，如果你是放映员应将放映机 （选填“远离”或“靠近”）屏幕，同时要 （选填“增大”或“减小”）镜头与胶片间的距离。
14．清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生放大镜功能的结果，形成了 （填“正立”或“倒立”）的 像（填“虚”或“实”）。
15．请你补全关于“像”的知识结构图。
（1） ；（2） ；（3） 。
16．如图所示在光屏上得到了一个清晰的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。不改变蜡烛和光屏位置，将凸透镜向右移动到 cm处，屏上即可再次成清晰的像。若将蜡烛换成一个指针发光的钟表，其表面正对透镜，则指针在光屏上所成的像做 （填“顺时针”或“逆时针”）转动。
三、综合题
17．如图甲，在中国空间站，航天员王亚平将空气注入水球，形成一个中间充有气泡球的水球。透过这个水球我们可以看到航天员王亚平“一正一倒”两个缩小的像。
（1）凸透镜 （填“能”或“不能”）形成的正立、缩小的像；
（2）水球形成倒立、缩小的像，这与 （填“照相机”、“投影仪”或“放大镜”）的工作原理相同；
（3）若气泡球与水球的球心都在O点。一束光线从空气斜射入水球的光路如图乙所示，其中球心O与入射点O1的连线为法线。则进入气泡球的折射光线可能为 （填“①”“②”或“③”）；
（4）刘伯明为聂海胜拍摄的照片如图丙。刘伯明保持相机镜头的位置和焦距不变，聂海胜乘机械臂去更远的任务点，他在相机中的像 （填“变大”、“变小”或“不变”）；
（5）在空间站外执行出舱任务时，相隔很近的两位航天员也需要通过无线电交谈，这是因为 。
四、简答题
18． 在夏天的烈日下，汽车玻璃窗上的小水珠应尽快擦干，请解释其中的道理。
五、作图题
19． 如图，S为物体的位置，S'为物体S通过凸透镜所成的像的位置，CC'为凸透镜的主光轴，请作出凸透镜的位置和凸透镜两个焦点的位置。
六、实验探究题
20．小明用凸透镜、蜡烛、光屏和光具座等器材探究凸透镜成像的规律。
（1）如图甲所示，让一束平行光正对着凸透镜入射，移动光屏，直到在光屏上得到一个最小、最亮的光斑。由此可知该凸透镜的焦距为 cm；
（2）如图乙所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰中心、凸透镜中心、光屏中心三者调到同一高度。当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个清晰倒立、 （选填“放大”或“缩小”）的实像；
（3）在（2）基础上，若将一副眼镜放在蜡烛与凸透镜之间，光屏上的像变模糊，适当向左调节光屏的位置，像又会变清晰。则所用的眼镜为 （选填“近视”或“远视”）眼镜；
（4）若只将图乙中的凸透镜换成焦距为30cm的凸透镜，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，在光屏上 （选填“能”或“不能”）得到一个清晰的像，判断依据是 。
七、科普阅读题
21．阅读短文，回答问题。
无所不能的智能化无人机
无人机具有成本低、智能化、生存能力强、机动性能好、使用方便等优点，在航拍、农业、植保、快递运输、灾难救援、观察野生动物、监控传染病、测绘、新闻报道、电力巡检等领域都有广泛的应用。无人机携带的高分辨率高速摄像机和轻型光学相机既能可见光成像，又能红外线成像，携带的激光扫描仪具有高效率、高精度、三维扫描等特点，被称为“百变小能手”。如表是某小型无人机的部分参数（帧•秒﹣1指每秒拍摄的画面数）。
（1）无人机上载有高清摄像机，下列哪幅图能反应摄像机的工作原理 。
（2）装在无人机上的红外线热像仪的原理是____
A．地面物体的温度较高，能辐射较强的红外线
B．红外线穿透能力强，夜间有雾也能穿过去
C．红外线人眼看不见，不易被他人发现
D．无人机发出红外线照在地面物体上
（3）人们是利用遥控器操控无人机的，遥控器的有效操控距离至少要为 km。
（4）小轿车在高速公路上限速120km/h。如图所示，交警部门利用无人机进行高速公路通行情况实时监测。某时段测得一辆轿车通行60m的过程中，高速摄像机拍摄帧数为22000帧，据此判断轿车 （填“超速”或“不超速”）。
参考答案
1．C
2．D
3．C
4．D
5．D
6．A
7．A
8．B
9．C
10．D
11．会聚；实；变小
12．缩小；实
13．凸；靠近；增大
14．正立；虚
15．凸透镜；光沿直线传播；倒立实像
16．放大；65；顺时针
17．不能；照相机；①；变小；真空不能传声
18．小水珠相当于一个凸透镜，对光有会聚作用，阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高，可能损坏汽车的外表，甚至导致火灾，所以在夏天的烈日下，汽车玻璃窗上的小水珠应尽快擦干。
19．
20．（1）10.0
（2）缩小
（3）远视
（4）不能；物距大于一倍焦距而小于二倍焦距，像距大于60cm，光具座不够长
21．（1）C
（2）A
（3）5
（4）不超速 参数名称
最大飞行半径R/km
拍摄速度n/（帧•秒﹣1）
最大飞行速度v/（m•s﹣1）
数据
5
11000
20
