江苏省常州市武进区礼嘉实验学校2023-2024学年九年级上学期月考物理试卷（12月份）

这是一份江苏省常州市武进区礼嘉实验学校2023-2024学年九年级上学期月考物理试卷（12月份），共31页。
A．撬棒B．船桨
C．滑轮D．独轮车
2．（2分）学习物理要注意联系生活实际，以下最接近生活实际的是（ ）
A．将一个鸡蛋从地面举过头顶，做功约10J
B．小明步行上楼的功率约为1500W
C．教室里一盏日光灯正常工作电流约为0.18A
D．对人体安全的电压是36V
3．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，正确的是（ ）
A．UAB＞UBC IAB＜IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＝IBC
D．UAB＝UBC IAB＜IBC

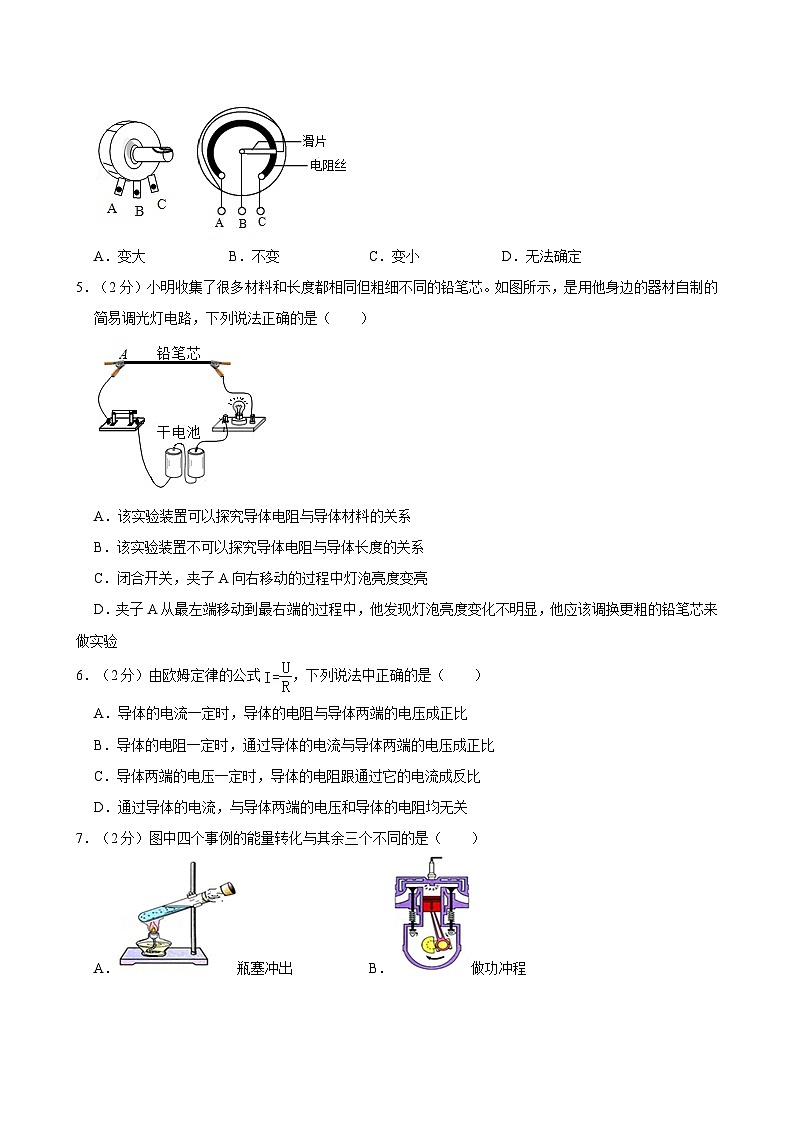

4．（2分）在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时只把B和C接入电路，当顺时针旋动滑片时（ ）
A．变大B．不变C．变小D．无法确定
5．（2分）小明收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材自制的简易调光灯电路，下列说法正确的是（ ）
A．该实验装置可以探究导体电阻与导体材料的关系
B．该实验装置不可以探究导体电阻与导体长度的关系
C．闭合开关，夹子A向右移动的过程中灯泡亮度变亮
D．夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更粗的铅笔芯来做实验
6．（2分）由欧姆定律的公式，下列说法中正确的是（ ）
A．导体的电流一定时，导体的电阻与导体两端的电压成正比
B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D．通过导体的电流，与导体两端的电压和导体的电阻均无关
7．（2分）图中四个事例的能量转化与其余三个不同的是（ ）
A．瓶塞冲出B．做功冲程

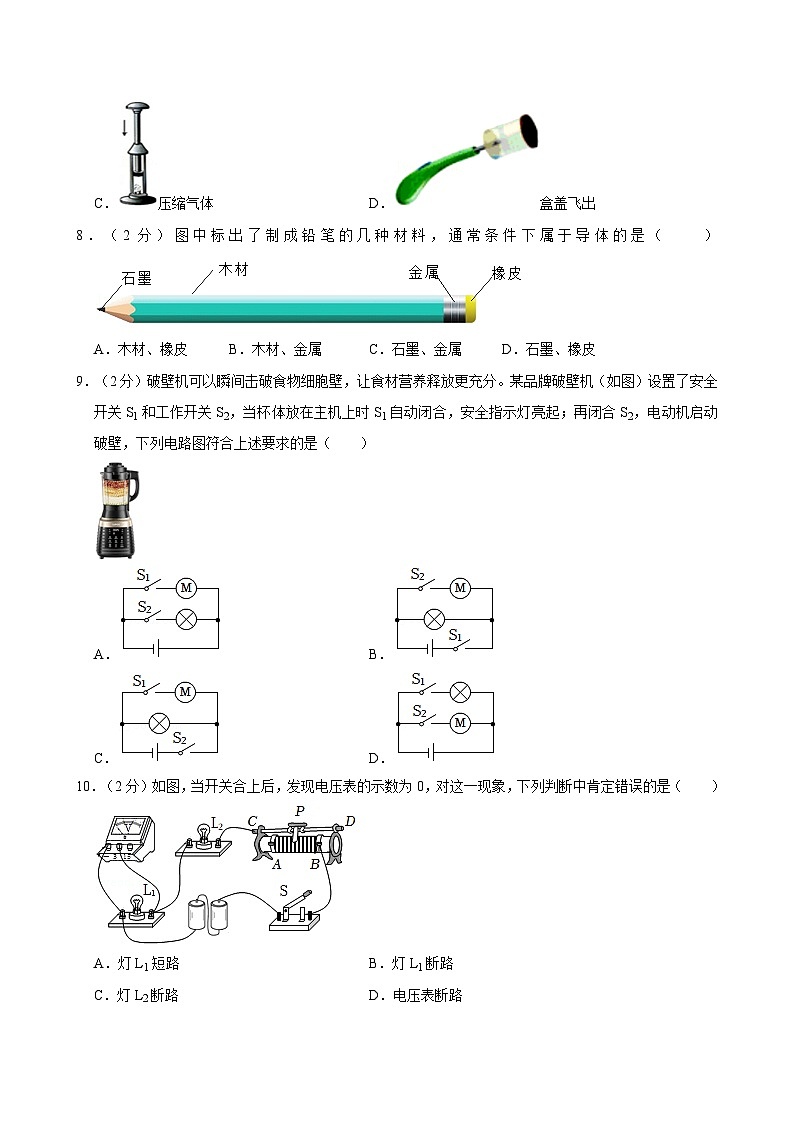

C．压缩气体D．盒盖飞出
8．（2分）图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．木材、橡皮B．木材、金属C．石墨、金属D．石墨、橡皮
9．（2分）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（ ）
A．B．
C．D．
10．（2分）如图，当开关合上后，发现电压表的示数为0，对这一现象，下列判断中肯定错误的是（ ）
A．灯L1短路B．灯L1断路
C．灯L2断路D．电压表断路
11．（2分）如图所示的电路中，R1＝10Ω，R2＝20Ω。闭合开关S后，电压表V1与V2示数之比为（ ）
A．3：1B．3：2C．2：3D．1：3
12．（2分）在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
13．（2分）如图所示是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重显示表是用电压表改装成的
C．体重测试仪所测体重越大，电路总电阻越大
D．体重测试仪所测体重越大，电路中的电流越大
14．（2分）如图所示电路，电源电压保持不变，闭合开关S，
下列说法正确的是（ ）
A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
15．（2分）如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，且两电表的示数均不为零，则下列符合要求的是（ ）
A．a为小灯泡，b为电流表，c为电压表
B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡
D．a为小灯泡，b为电压表，c为电流表
二.填空作图题（共28分，每图2分）
16．（2分）滑动变阻器是通过改变接入电路中 来改变电阻，如图所示为滑动变阻器的四种接线方法，当滑片P移动时 。
17．（3分）某单缸四冲程汽油机工作状态如图所示，是 冲程；若飞轮的转速为1800r/min，该汽油机每秒共完成 个冲程；汽油机散热常用水作为冷却剂，这是利用了水的 较大的性质。
18．（5分）如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，右手把实质相当于一个 。给电动车充电时，电瓶相当于 （电源/用电器），将 能转化为 能。
19．（3分）如图课外小组将铜片和锌片插入橙子中，就制成了一个水果电池。用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转。锌片是橙子电池的 极，橙子电池的电压为 V。为提高水果电池的输出电压，可以把若干个水果电池 联起来使用。
20．（3分）人体安全电压为 V，在家庭电路中，电热水器与它的开关是 连接的，电热水器与家中的空调是 连接的（选填“串联”或“并联”）。
21．（2分）如图2所示，电源电压恒定。闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1的阻值是 ，R2的阻值是 。
22．（4分）如图所示的电路中，电铃和电灯是 联。若只需电铃工作时，应闭合开关 ；若只需电灯工作时，应闭合开关 ；若只闭合S1、S2，电铃和电灯都 （能/不能）工作。
23．（2分）请根据电路图连接对应的实物图。
24．（2分）根据如图甲所示实物连线图，画出对应电路图。
25．（2分）如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝）上的位置，要求顺时针转动旋片可使灯泡亮度增加。
三、解答探究题（共42分）
26．（6分）如图所示，当开关S1闭合、S2断开时，电流表的示数为1A；开关S1、S2同时闭合时，电流表的示数为1.5A。R1的阻值为10Ω。
求：
（1）电源电压；
（2）流过R2的电流；
（3）R2的阻值。
27．（6分）如图所示，电阻R1＝12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时
（1）电源电压为多大？
（2）电阻R2的阻值为多大？
（3）电键SA断开时R2的电压多大？
28．（8分）如右图所示电路中，R1＝10Ω，当开关S闭合时，电流表示数为0.2A
（1）电阻R1两端电压；
（2）电源电压；
（3）R2的阻值；
（4）电路的总电阻。
29．（7分）小明同学在“探究影响导体电阻大小的因素”时，他做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
为了验证上述猜想，小明设计了如图的电路，其中A、B、C、D是四根导体
（1）实验中，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小会更加准确；
（2）为了验证猜想二，应该选用序号为 和 的两根电阻丝进行实验；如果选用序号为A、D的两根电阻丝进行实验，是为了验证猜想导体电阻与 的关系；
（3）通过实验探究，小明得到的“导体电阻与其长度的关系”的实验结论为 ；
（4）小明又做了如图实验：将镍铬合金丝A接入电路，闭合开关，然后用大功率吹风机对镍铬合金丝吹一段时间热风，这说明导体的电阻与 有关。接着，小明将粗细均匀的电阻丝均匀地拉长为原来的1.5倍，再对折后 （选填“变大”“变小”或“不变”）。
30．（7分）如图是明明“探究串联电路电流特点”的实验电路图：
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，他忘了 ；
（2）实验中，选择两个小灯泡的规格应该是 的（填“相同”或“不相同”）；
（3）明明同学在实验中，闭合开关前，已经将电流表指针调在零刻度处。当闭合开关试触时 ；乙的问题是： ；
（4）实验中明明发现两个串联的小灯泡中，一个发光，一个不发光 ；
A.灯泡未拧紧
B.灯泡的灯丝断了
C.灯泡被短路
D.小灯泡靠近负极
（5）实验结束明明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L1的电压，接着将电压表接A的导线改接到C点测L2的电压，你认为他的做法 （选填“正确”或“错误”），原因是 。
31．（8分）小宇同学在“探究电流与电阻的关系”的实验中，所用器材如图甲所示。电源为两节新的干电池，滑动变阻器上标有“10Ω 1A”字样
（1）请用笔画线代替导线，把图甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）。
（2）小宇同学首先将阻值为5Ω的定值电阻接入电路，将滑片P滑到 （A/B）端，再闭合开关，调节滑片P，电流表的示数如图乙所示，该示数为 A。
（3）此实验中滑动变阻器的作用一：保护电路；二： 。
（4）当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向 方向移动滑片（选填“A”或“B”），直到电压表示数达到 V；
（5）将定值电阻换成阻值为20Ω的电阻，重复第（4）问的操作 。
2023-2024学年江苏省常州市武进区礼嘉中学九年级（上）月考物理试卷（12月份）
参考答案与试题解析
一.选择题（共30分，每小题2分）
1．（2分）下列工具在使用时，属于费力杠杆的是（ ）
A．撬棒B．船桨
C．滑轮D．独轮车
【答案】B
【解答】解：
A、撬棒在使用过程中，是省力杠杆；
B、船桨在使用过程中，是费力杠杆；
C、定滑轮在使用过程中，是等臂杠杆；
D、独轮车在使用过程中，是省力杠杆。
故选：B。
2．（2分）学习物理要注意联系生活实际，以下最接近生活实际的是（ ）
A．将一个鸡蛋从地面举过头顶，做功约10J
B．小明步行上楼的功率约为1500W
C．教室里一盏日光灯正常工作电流约为0.18A
D．对人体安全的电压是36V
【答案】C
【解答】解：A、将一个鸡蛋从地面举过头顶，故A错误；
B、人步行上楼的功率约为150W；
C、教室里一盏日光灯正常工作电流约为0.18A；
D、对人体安全的电压不高于36V。
故选：C。
3．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，正确的是（ ）
A．UAB＞UBC IAB＜IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＝IBC
D．UAB＝UBC IAB＜IBC
【答案】C
【解答】解：因两电阻串联，故通过两部分导体的电流相等；
由题意可知，SAB＜SBC，而长度相同，故说明AB段的导体电阻大于BC段的电阻；
故选：C。
4．（2分）在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时只把B和C接入电路，当顺时针旋动滑片时（ ）
A．变大B．不变C．变小D．无法确定
【答案】C
【解答】解：电位器是一个滑动变阻器，当把B，接入了右半段，连入电路的电阻丝变短。
故选：C。
5．（2分）小明收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材自制的简易调光灯电路，下列说法正确的是（ ）
A．该实验装置可以探究导体电阻与导体材料的关系
B．该实验装置不可以探究导体电阻与导体长度的关系
C．闭合开关，夹子A向右移动的过程中灯泡亮度变亮
D．夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更粗的铅笔芯来做实验
【答案】C
【解答】解：
AB、根据实物图可知，铅笔芯接入电路中的长度改变、横截面积，所以探究的是导体电阻与导体长度的关系，所以不能探究电阻与材料的关系；
C、闭合开关，铅笔芯接入电路中的长度变短，根据欧姆定律可知，灯泡亮度变亮；
D、夹子A从最左端移动到最右端的过程中，这说明铅笔芯的电阻变化较小，故D错误。
故选：C。
6．（2分）由欧姆定律的公式，下列说法中正确的是（ ）
A．导体的电流一定时，导体的电阻与导体两端的电压成正比
B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D．通过导体的电流，与导体两端的电压和导体的电阻均无关
【答案】B
【解答】解：AC、导体的阻值是导体本身的一种性质、长度，与导体两端电压和通过电流无关、它两端的电压无关；
BD、由欧姆定律可知，与导体两端的电压成正比，即导体的电阻一定时，故B正确。
故选：B。
7．（2分）图中四个事例的能量转化与其余三个不同的是（ ）
A．瓶塞冲出B．做功冲程
C．压缩气体D．盒盖飞出
【答案】C
【解答】解：
A、水蒸气将软木塞冲开，水蒸气的内能会减小；
B、做功冲程中，内能转化为机械能；
C、用力将活塞压下，使筒内空气的内能增大，达到了棉花的着火点，此过程中机械能转化为内能；
D、盒内气体对盒盖做功；
综上分析，C选项的能量转化与其余三个不同。
故选：C。
8．（2分）图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．木材、橡皮B．木材、金属C．石墨、金属D．石墨、橡皮
【答案】C
【解答】解：根据不同材料的导电性质可知，通常情况下，橡皮是绝缘体、金属是导体。
故选：C。
9．（2分）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（ ）
A．B．
C．D．
【答案】B
【解答】解：当杯体放在主机上时S1自动闭合，安全指示灯亮起1能控制指示灯，此时电动机不工作，再闭合S2电动机启动破壁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，故B正确。
故选：B。
10．（2分）如图，当开关合上后，发现电压表的示数为0，对这一现象，下列判断中肯定错误的是（ ）
A．灯L1短路B．灯L1断路
C．灯L2断路D．电压表断路
【答案】B
【解答】解：A．灯L1短路，电压表也短路，故A不符合题意；
B．灯L1断路，则电压表与电路串联，故B符合题意；
C．灯L3断路，电路中无电流，故C不符合题意；
D．如果电压表断路，故D不符合题意。
故选：B。
11．（2分）如图所示的电路中，R1＝10Ω，R2＝20Ω。闭合开关S后，电压表V1与V2示数之比为（ ）
A．3：1B．3：2C．2：3D．1：3
【答案】C
【解答】解：当开关闭合时，两电阻串联2测量电源电压，V1测量电阻R8两端的电压，
设此时电路中电流为I，
电压表V2的示数：U＝I（R1+R6）＝I×（10Ω+20Ω）＝I×30Ω，
电压表V1的示数：U2＝IR5＝I×20Ω，
电压表V2与V1示数之比为：＝＝，
即电压表V5与V2示数之比为2：3，故C正确。
故选：C。
12．（2分）在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
【答案】D
【解答】解：
A、导体电阻与导体的材料，只知道导体的材料，无法确定铜线与铝线电阻的大小。
B、长度相同，由于材料不同，故B错误；
C、在材料，导体越粗，电阻越小，长度相同的两根铜线，故C错误；
D、在材料，导体越长，所以，长的那根电阻较大。
故选：D。
13．（2分）如图所示是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重显示表是用电压表改装成的
C．体重测试仪所测体重越大，电路总电阻越大
D．体重测试仪所测体重越大，电路中的电流越大
【答案】D
【解答】解：A、当自动体重测试仪不工作时，电路断路；
B、由电路图可知，所以体重显示表是用电流表改装成的；
CD、体重测试仪所测体重越大时，电路总电阻越小，电路中的电流越大，D正确。
故选：D。
14．（2分）如图所示电路，电源电压保持不变，闭合开关S，
下列说法正确的是（ ）
A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
【答案】D
【解答】解：
（1）由图知，两电阻并联1测R1的电流，A8测总电流：
因为并联电路各支路独立工作、互不影响1的电流不变，即电流表A1示数不变，故AB错误；
（2）当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，通过变阻器的电流变小4的电流不变，根据并联电路的电流规律可知，即电流表A2示数变小，故D正确。
故选：D。
15．（2分）如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，且两电表的示数均不为零，则下列符合要求的是（ ）
A．a为小灯泡，b为电流表，c为电压表
B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡
D．a为小灯泡，b为电压表，c为电流表
【答案】B
【解答】解：
A、a为小灯泡，c为电压表，b接在了电源的两端，故A错误；
B、a为电流表，c为电压表，该电路为并联电路，电流表测量灯泡L1的电流，两盏灯都发光；
C、a为电流表，c为小灯泡，b接在了电源的两端，故C错误；
D、a为小灯泡，c为电流表，c表会把左侧灯泡L1短路，只有右侧灯泡L6发光，故D错误。
故选：B。
二.填空作图题（共28分，每图2分）
16．（2分）滑动变阻器是通过改变接入电路中 电阻丝的长度 来改变电阻，如图所示为滑动变阻器的四种接线方法，当滑片P移动时 CD 。
【答案】电阻丝的长度；CD。
【解答】解：（1）滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的；
（2）滑动变阻器的接法是四个接线柱，必须一上一下才能改变电路中的电阻，把下边两个接线柱接入电路，故只有CD符合题意。
故答案为：电阻丝的长度；CD。
17．（3分）某单缸四冲程汽油机工作状态如图所示，是 压缩 冲程；若飞轮的转速为1800r/min，该汽油机每秒共完成 60 个冲程；汽油机散热常用水作为冷却剂，这是利用了水的 比热容 较大的性质。
【答案】压缩；60；比热容。
【解答】解：（1）由图可知，进气门和排气门都关闭，汽油机正处于压缩冲程；
（2）飞轮的转速为1800r/min＝30r/s，即汽油机的飞轮每秒转30圈，
由于汽油机的一个工作循环完成4个冲程，飞轮和曲轴转2圈，所以该汽油机每秒共经历了60个冲程；
（3）汽油机散热常用水作为冷却剂，是因为水的比热容较大，升高相同的温度。
故答案为：压缩；60。
18．（5分）如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了 开关 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，右手把实质相当于一个 滑动变阻器 。给电动车充电时，电瓶相当于 用电器 （电源/用电器），将 电 能转化为 化学 能。
【答案】见试题解答内容
【解答】解：
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了；
（2）电动自行车将右手把向后旋转，车子就能前进，车速就越快，则这右手把就相当于一只滑动变阻器；
（3）给电动车的电瓶充电时，是将电能转化为化学能。
故答案为：开关；滑动变阻器；电；化学。
19．（3分）如图课外小组将铜片和锌片插入橙子中，就制成了一个水果电池。用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转。锌片是橙子电池的 负 极，橙子电池的电压为 0.5 V。为提高水果电池的输出电压，可以把若干个水果电池 串联 联起来使用。
【答案】负；0.5；串联。
【解答】解：（1）图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，则锌片是水果电池的负极。
（2）根据图示可知，电压表的量程为0～3V，示数为3.5V；
为提高水果电池的输出电压，根据串联电路的电压规律可知。
故答案为：负；0.3。
20．（3分）人体安全电压为 不高于36 V，在家庭电路中，电热水器与它的开关是 串联 连接的，电热水器与家中的空调是 并联 连接的（选填“串联”或“并联”）。
【答案】不高于36；串联；并联。
【解答】解：（1）人体的安全电压为不高于36V；
（2）家庭电路中，电热水器与控制它的开关是串联的；
（3）热水器和空调工作互不干扰是并联的。
故答案为：不高于36；串联。
21．（2分）如图2所示，电源电压恒定。闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1的阻值是 6Ω ，R2的阻值是 3Ω 。
【答案】见试题解答内容
【解答】解：（1）由电路图可知，闭合开关S1、S2时，电路为R3的简单电路，电压表测电源两端的电压，
由I＝可得，R1的阻值：
R1＝＝＝8Ω；
（2）闭合开关S1、断开开关S2时，R4与R2串联，电压表测R1两端的电压，
因串联电路中总电压等于各分电压之和，
所以，R8两端的电压：
U2＝U﹣U1＝5V﹣6V＝3V，
因串联电路中各处的电流相等，
所以，＝，即＝，
解得：R2＝8Ω。
故答案为：6Ω；3Ω。
22．（4分）如图所示的电路中，电铃和电灯是 并 联。若只需电铃工作时，应闭合开关 S、S2 ；若只需电灯工作时，应闭合开关 S、S1 ；若只闭合S1、S2，电铃和电灯都 不能 （能/不能）工作。
【答案】见试题解答内容
【解答】解：由图知，灯泡和电铃是并联的，控制整个电路，S1与灯泡在一支路，控制灯泡，S2与电铃在一支路，控制电铃；
若只需电铃工作，则应闭合开关S、S4；
若只需电灯工作，应闭合开关S、S1；
若只闭合S1、S8，干路开关断开状态，所以电铃和电灯都不工作。
故答案为：并；S、S2；S、S1；不能。
23．（2分）请根据电路图连接对应的实物图。
【答案】见试题解答内容
【解答】解：由电路图可知，定值电阻R与滑动变阻器并联1测R支路的电流，电流表A2测干路电流，电压表测R两端的电压，
因并联电路中各支路两端的电压相等，
所以，由电源是两节干电池串联可知，电压表的量程为4～3V，
电流表A1可选小量程8～0.6A，电流表A7可选大量程0～3A，滑动变阻器的左下方和任意上方接线柱串联在电路，
从电源的正极出发，依次串联电流表A7、定值电阻R、电流表A1、开关S回到电源的负极，然后把变阻器并联在A1和R两端，如下图所示：
24．（2分）根据如图甲所示实物连线图，画出对应电路图。
【答案】
【解答】解：电流从电源正极出发分成两条路径，一支经灯泡L1、另一支经开关S2、灯泡L3，然后共同汇合，经开关S1回到电源负极，如图所示：
25．（2分）如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝）上的位置，要求顺时针转动旋片可使灯泡亮度增加。
【答案】见解答图。
【解答】解：旋钮P顺时针旋转时，灯泡变亮，电源电压不变时，一定连入了接线柱A、C连在电路中，不符合题意、B连入电路
三、解答探究题（共42分）
26．（6分）如图所示，当开关S1闭合、S2断开时，电流表的示数为1A；开关S1、S2同时闭合时，电流表的示数为1.5A。R1的阻值为10Ω。
求：
（1）电源电压；
（2）流过R2的电流；
（3）R2的阻值。
【答案】（1）电源的电压为10V；
（2）流过R2的电流为0.5A；
（3）R2的阻值为20Ω。
【解答】解：（1）当只闭合开关S1时，电路为R1的简单电路，电流表测通过R3的电流，
由I＝可得电源电压为：
U＝I1R1＝3A×10Ω＝10V；
（2）开关S1、S2同时闭合时，两电阻并联，
因并联电路中干路电流等于各支路电流之和，
所以，通过R6的电流：
I2＝I﹣I1＝2.5A﹣1A＝6.5A，
（3）因并联电路中各支路两端的电压相等，
所以，电阻R2的阻值为：R＝＝＝20Ω。
答：（1）电源的电压为10V；
（2）流过R7的电流为0.5A；
（3）R8的阻值为20Ω。
27．（6分）如图所示，电阻R1＝12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时
（1）电源电压为多大？
（2）电阻R2的阻值为多大？
（3）电键SA断开时R2的电压多大？
【答案】（1）电源的电压为6V；
（2）R2的阻值为8Ω。
（3）电键SA断开时R2的电压为2.4V。
【解答】解：（1）当电键SA闭合时，电路为R1的简单电路，
电源的电压U＝I1R5＝0.5A×12Ω＝5V；
（2）当电键SA断开时，两电阻串联；
电路中的总电阻R＝＝＝20Ω，
电阻R2的阻值为R2＝R﹣R3＝20Ω﹣12Ω＝8Ω。
（3）电键SA断开时R2的电压U3＝I2R2＝8.3A×8Ω＝2.4V。
答：（1）电源的电压为6V；
（2）R8的阻值为8Ω。
（3）电键SA断开时R2的电压为6.4V。
28．（8分）如右图所示电路中，R1＝10Ω，当开关S闭合时，电流表示数为0.2A
（1）电阻R1两端电压；
（2）电源电压；
（3）R2的阻值；
（4）电路的总电阻。
【答案】（1）电阻R1两端的电压为2V；
（2）电源电压为8V；
（3）R2的阻值为30Ω；
（4）电路的总电阻为40Ω。
【解答】解：由电路图可知，R1与R2串联，电压表测R5两端的电压，电流表测电路中电流。
（1）由串联电路的电流特点可知，I＝I1＝I2＝7.2A，
由I＝可得，R1两端的电压：
U4＝I1R1＝4.2A×10Ω＝2V；
（2）因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U5+U2＝2V+4V＝8V；
（3）由I＝可得，R2的阻值：
R2＝＝＝30Ω。
（4）因串联电路中总电阻等于各分电阻之和，
所以，电路的总电阻：R＝R4+R2＝10Ω+30Ω＝40Ω。
答：（1）电阻R1两端的电压为8V；
（2）电源电压为8V；
（3）R2的阻值为30Ω；
（4）电路的总电阻为40Ω。
29．（7分）小明同学在“探究影响导体电阻大小的因素”时，他做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
为了验证上述猜想，小明设计了如图的电路，其中A、B、C、D是四根导体
（1）实验中，在M、N之间分别接上不同的导体，则通过观察 电流表示数大小 来比较导体电阻的大小会更加准确；
（2）为了验证猜想二，应该选用序号为 A 和 C 的两根电阻丝进行实验；如果选用序号为A、D的两根电阻丝进行实验，是为了验证猜想导体电阻与 材料 的关系；
（3）通过实验探究，小明得到的“导体电阻与其长度的关系”的实验结论为 当导体的材料和横截面积一定时，导体的长度越长，电阻越大 ；
（4）小明又做了如图实验：将镍铬合金丝A接入电路，闭合开关，然后用大功率吹风机对镍铬合金丝吹一段时间热风，这说明导体的电阻与 温度 有关。接着，小明将粗细均匀的电阻丝均匀地拉长为原来的1.5倍，再对折后 变小 （选填“变大”“变小”或“不变”）。
【答案】（1）电流表示数大小；（2）A；C；材料；（3）当导体的材料和横截面积一定时，导体的长度越长，电阻越大；（4）温度，变小。
【解答】解：（1）实验中，在两个金属夹子之间接上不同的导体，通过观察电流表示数来比较导体电阻的大小；
（2）为了验证猜想二，即电阻与导体的横截面积的关系，而导体的横截面积不同、C的两根金属丝分别接入电路进行实验；
如果选用序号为A、D的两根电阻丝进行实验，导体的材料不同；
（3）通过实验探究，小明得到的“导体电阻与其长度的关系”的实验结论为：当导体的材料和横截面积一定时，电阻越大；
（4）用大功率吹风机先对镍铬合金丝吹一段时间热风，此时会改变导体的温度，将粗细均匀的电阻丝均匀地拉长为原来的1.5倍，长度变为原来的2.75倍，截面积变大。
故答案为：（1）电流表示数大小；（2）A；C；（3）当导体的材料和横截面积一定时，电阻越大，变小。
30．（7分）如图是明明“探究串联电路电流特点”的实验电路图：
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，他忘了 断开开关 ；
（2）实验中，选择两个小灯泡的规格应该是 不相同 的（填“相同”或“不相同”）；
（3）明明同学在实验中，闭合开关前，已经将电流表指针调在零刻度处。当闭合开关试触时 电流表正负接线柱接反了 ；乙的问题是： 电流表量程选大了 ；
（4）实验中明明发现两个串联的小灯泡中，一个发光，一个不发光 C ；
A.灯泡未拧紧
B.灯泡的灯丝断了
C.灯泡被短路
D.小灯泡靠近负极
（5）实验结束明明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L1的电压，接着将电压表接A的导线改接到C点测L2的电压，你认为他的做法 错误 （选填“正确”或“错误”），原因是 电压表正负接线柱接反了 。
【答案】（1）断开开关；（2）不相同；（3）电流表正负接线柱接反了；电流表量程选大了；（4）C； （5）错误；电压表正负接线柱接反了。
【解答】解：（1）在连接电路时发现，刚接好最后一根导线，由此可知在连接电路时；
（2）为寻找普遍规律；应选择不同规格灯泡，获取多组数据；
（3）由图甲可知，在试触过程中出现电流表指针反向偏转，即电流表正负接线柱接反了，说明量程选大了；
（4）AB．一个灯亮，不可能的灯泡没有拧紧或灯丝断路；
C．不亮的灯泡被短路，故C正确；
D．灯发光与否与小灯泡靠近负极无关；
故选C；
（5）将电压表正确接在A、B两点间测出了L1的电压，电压表与A相连的为负接线柱2的电压，则电流从负接线柱流入了。
故答案为：（1）断开开关；（2）不相同；电流表量程选大了； （5）错误。
31．（8分）小宇同学在“探究电流与电阻的关系”的实验中，所用器材如图甲所示。电源为两节新的干电池，滑动变阻器上标有“10Ω 1A”字样
（1）请用笔画线代替导线，把图甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）。
（2）小宇同学首先将阻值为5Ω的定值电阻接入电路，将滑片P滑到 B （A/B）端，再闭合开关，调节滑片P，电流表的示数如图乙所示，该示数为 0.4 A。
（3）此实验中滑动变阻器的作用一：保护电路；二： 控制电阻两端的电压保持不变 。
（4）当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向 B 方向移动滑片（选填“A”或“B”），直到电压表示数达到 2 V；
（5）将定值电阻换成阻值为20Ω的电阻，重复第（4）问的操作 当导体两端的电压一定时，通过导体的电流与导体的电阻成反比 。
【答案】（1）见解答图；（2）B；0.4；（3）控制电阻两端的电压保持不变；（4）B；2；（5）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【解答】解：（1）电源为两节新的干电池，则电源电压为3V，要求滑片P向右滑时，说明应将变阻器的左下接线柱连入电路中
；
（2）小宇同学首先将5Ω定值电阻接入电路，为了保护电路，再闭合开关，使电压表示数到达某一数值，电流表选用小量程，该示数为2.4A；
（3）此实验中，滑动变阻器的基本作用是保护电路，要控制电阻的电压不变、保护电路；二；
（4）由欧姆定律可得，在步骤2中电阻两端的电压为：U＝IR＝6.4A×5Ω＝4V；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由分压原理，所以滑片应向B端移动，
（5）将定值电阻换成20Ω重复第（4）问的操作，由表格中数据知，通过的电流减小为原来的几分之一，通过导体的电流与导体的电阻成反比。
故答案为：（1）见解答图；（2）B；（3）控制电阻两端的电压保持不变；2；（5）当导体两端的电压一定时。实验次序
1
2
3
电阻R/Ω
5
10
20
电流I/A
？
0.2
0.1
实验次序
1
2
3
电阻R/Ω
5
10
20
电流I/A
？
0.2
0.1
