江苏省常州市武进区前黄中学2023-2024学年九年级上学期月考物理试卷（12月份）+

这是一份江苏省常州市武进区前黄中学2023-2024学年九年级上学期月考物理试卷（12月份）+，共30页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.关于电源和用电器，下列说法中正确的是( )
A. 电源是利用电能的装置B. 电源是把其他形式能量转化为电能的装置
C. 用电器是把电能转化为化学能的装置D. 充电电池只能做电源，不能做用电器
2.医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行，下列电路设计符合要求的是( )
A. B.
C. D.
3.如图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是( )
A. B.
C. D.
4.下列因素中，对导体电阻大小起决定性作用的是( )
A. 导体的横截面积B. 导体两端的电压C. 通过导体的电流D. 导体是否接入电路

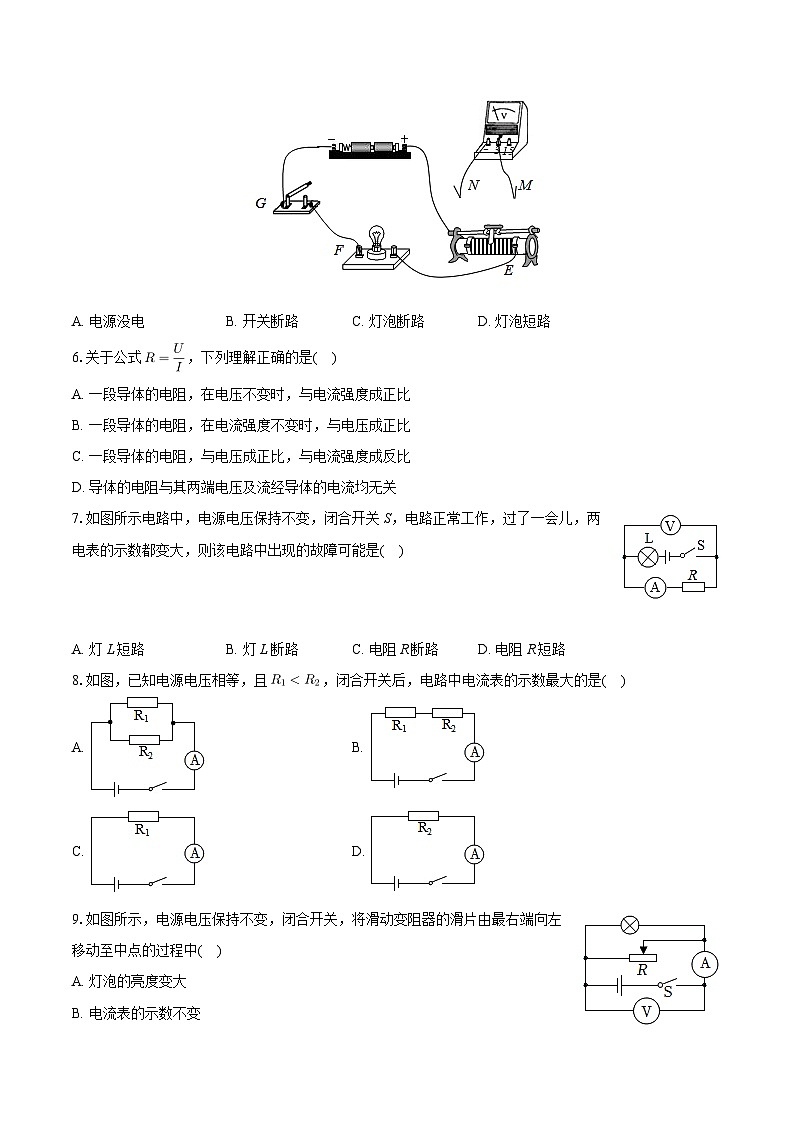

5.如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是( )
A. 电源没电B. 开关断路C. 灯泡断路D. 灯泡短路
6.关于公式，下列理解正确的是( )
A. 一段导体的电阻，在电压不变时，与电流强度成正比
B. 一段导体的电阻，在电流强度不变时，与电压成正比
C. 一段导体的电阻，与电压成正比，与电流强度成反比
D. 导体的电阻与其两端电压及流经导体的电流均无关
7.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )
A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R短路
8.如图，已知电源电压相等，且，闭合开关后，电路中电流表的示数最大的是( )
A. B.
C. D.

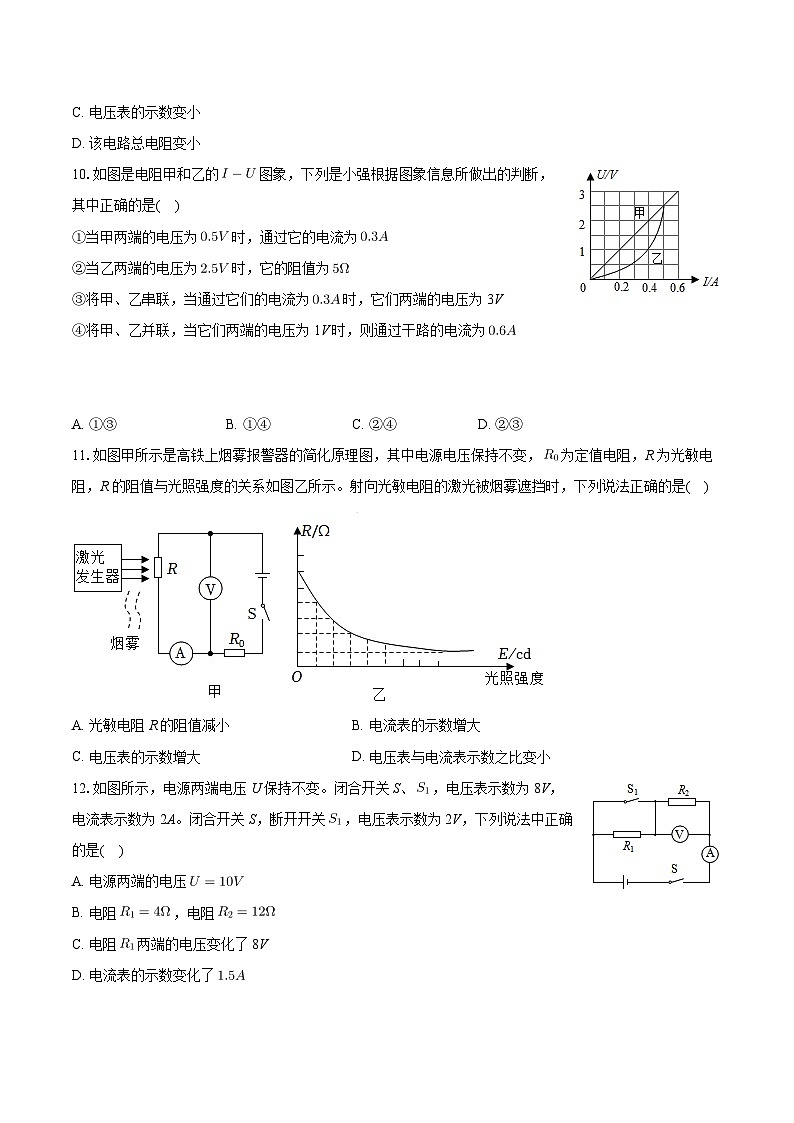

9.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中( )
A. 灯泡的亮度变大
B. 电流表的示数不变
C. 电压表的示数变小
D. 该电路总电阻变小
10.如图是电阻甲和乙的图象，下列是小强根据图象信息所做出的判断，其中正确的是( )
①当甲两端的电压为时，通过它的电流为
②当乙两端的电压为时，它的阻值为
③将甲、乙串联，当通过它们的电流为时，它们两端的电压为3V
④将甲、乙并联，当它们两端的电压为1V时，则通过干路的电流为
A. ①③B. ①④C. ②④D. ②③
11.如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是( )
A. 光敏电阻R的阻值减小B. 电流表的示数增大
C. 电压表的示数增大D. 电压表与电流表示数之比变小
12.如图所示，电源两端电压U保持不变。闭合开关S、，电压表示数为8V，电流表示数为2A。闭合开关S，断开开关，电压表示数为2V，下列说法中正确的是( )
A. 电源两端的电压
B. 电阻，电阻
C. 电阻两端的电压变化了8V
D. 电流表的示数变化了
13.某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是( )
A. B.
C. D.
14.如图在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是( )
A. 定值电阻两端的电压B. 滑动变阻器两端的电压
C. 电压表与电流表示数的比值D. 定值电阻与滑动变阻器两端电压之比
15.以下四种电路，电源电压不变且未知，是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻阻值的电路是( )
A. B.
C. D.
二、填空题：本大题共8小题，共22分。
16.移动电源充电宝可解决手机电量不足的问题，如图充电宝正在给手机充电，此时的充电宝相当于______选填“用电器”或“电源”，此过程中充电宝将______能转化为电能。
17.常用的二极管、三极管一般用______材料制成，随着科技的进步，未来的电子元件如果用______材料来制作，由于没有电阻，不必考虑散热问题；常见的导线外皮和线芯部分应该分别采用______和______制作选填“导体”或“绝缘体”。
18.如图所示为旋转式变阻器，是通过改变接入电路的电阻片的______来改变其连入电路的电阻的大小。若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是______段选填“AP”、“PB”或“AB”。若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将______选填“变大”、“变小”或“不变”。
19.一个小灯泡正常发光时的电阻为，通过灯丝的电流为则灯正常工作时的电压是______V，如果把它接在1A的稳流电源上使用，应在电路上______选填串联或并联一个阻值是______的电阻。
20.如图所示电路中，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表的示数将______，电流表的示数将______，电压表 V的示数与电流表的示数之比将______。三个空均选填“变大”、“变小”或“不变”
21.如图所示，当开关S闭合，两表为电压表时，甲、乙读数之比为5：2，则：______；当开关S断开，两表为电流表时，甲、乙读数之比为______。
22.如图甲所示，电源电压恒定，是定值电阻，是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的图象如图乙所示，根据图象的信息可知：______选填“EF”或“MN”是电压表示数变化的图象，电源电压为______V，电阻的阻值为______。
23.通过A、B两个电路元件的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过A的电流为时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为时，A两端的电压是______V。
三、作图题：本大题共2小题，共4分。
24.如图所示是设计的一个自动防盗报警电路。要求：晚间开关S闭合后，当房门被打开时，细导线AB被扯断，电铃发声自动报警。请你按要求用直线连接如图所示的电路元件。
25.根据题如图的实物图，在虚线框内画出对应的电路图。
四、实验探究题：本大题共4小题，共27分。
26.小华探究“电流与电压”的关系，设计的实验电路图如图1所示，已知电源电压为3V，定值电阻的阻值为，完成下列题目：
在记录数据时，小华由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为______ V。
接下来，小华利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使电压表的读数为2V，然后断开开关，将CD间的电阻从换成。再闭合开关，此时电压表的示数______填“大于”、“小于”或“等于”。接下来小华应将滑动变阻器的滑片向______端填“A”或“B”移动。
小华在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小华用这个未知的电阻换掉原电路中的，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为______ V，电流表示数为______ A，小华认为这样通过一组数据直接计算的定值电阻阻值不准确。为了使得结果更加准确，他接下来应该______。
27.“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
实验中通过观察______比较电阻丝电阻的大小。
实验中采用的研究方法是______和转换法。
分别将编号为______的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的______有关。
分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了______的工作原理中。
A.电压表；
B.电流表；
C.滑动变阻器。
28.如图甲所示是小明连接的测定小灯泡正常发光时的电压为电阻的实物图。
电路中存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“”，并用笔画线代替导线画出正确的连接线。
电路连接正确后，闭合开关后发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______。
A.更换小灯泡；
B.检查开关是否闭合；
C.移动滑动变阻器滑片；
D.检查电压表是否断路。
正确操作后，移动滑动变阻器的滑片，直到小灯泡正常发光时为止，此时电流表的示数如图乙所示，则小灯泡的正常发光时的电阻为______。
29.小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为，，的定值电阻各一个，滑动变阻器上标有“ㅤ”字样，导线若干。
请你用笔画线代替导线，将图乙中的实物连接完整。
在连接实验电路时，小华应将开关处于断开状态。在实验测量时，滑动变阻器的作用是______。
小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是______。
故障排除后，小华先把的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下的电阻，改换成阻值为的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______ V，要完成这次实验，接下来她应将变阻器滑片向______端选填“左”或“右”移动，使电压表的示数为______ V。
当小华改用的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是______。
A.滑动变阻器的阻值太大；
B.电压表量程选小了；
C.滑动变阻器的阻值太小；
D.滑动变阻器烧坏了。
小华解决了上述问题后，完成了实验，利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是______。
五、计算题：本大题共3小题，共17分。
30.有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为24V，灯泡L正常发光时的电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示。问：
灯泡正常发光时，灯丝的电阻为多少？
调节滑动变阻器的滑片P，使灯泡两端的电压为12V，此时滑动变阻器接入电路中的电阻是多少？
31.芳芳设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压恒定不变，电压表的量程为，是定值电阻，，是热敏电阻，其电阻随环境温度变化的关系如图乙所示，闭合开关S后，求：
当环境温度为时，热敏电阻R的阻值是多少？
当环境温度为时，电压表的示数是多少？
电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
32.如图所示电路中，定值电阻，为滑动变阻器，电源电压保持不变。当滑片P在变阻器最左端时，电流表示数为；当滑片P在变阻器最右端时，电压表示数为4V。
求电源电压；
滑动变阻器的最大电阻。
答案和解析
1.【答案】B
【解析】解：A、电源是提供电能的装置，故A错误；
B、电源是把其他形式的能量转化为电能的装置，故B正确；
C、用电器是把电能转化为其他形式能量的装置，故C错误；
D、充电电池在充电时消耗电能，是用电器，在放电时把其他形式的能量转化为电能，是电源，故D错误。
故选：B。
电源的作用是把其他形式的能量转化为电能；用电器消耗电能，把电能转化为其他形式的能量。据此进行判断。
此题考查了电路的组成，特别是对电源和用电器的理解，属基础题目。
2.【答案】D
【解析】解：
由题知，只有当扫码为绿码、体温在正常范围都满足时，系统才会启动电动机打开闸门，当扫码不为绿码，或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，A图两开关并联，B图当两开关都闭合时，发生电源短路，这是不允许的，C图当开关闭合时，发生电源短路，这是不允许的，由此可知只有D图符合题意。
故选：D。
由题意可知，只有当绿码、体温在正常范围都满足时，系统才会启动电动机打开闸门，说明开关、相互影响、不能独立工作即为串联，据此进行解答。
本题考查了电路的设计，正确分析两开关的连接方式是关键。
3.【答案】A
【解析】解：A、由图知，滑动变阻器接右上与右下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变长，滑动变阻器接入电路的阻值变大，故A正确。
B、由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动时，接入电路的阻值不变，故B错误；
C、由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝变短，接入电路的阻值变小，故C错误；
D、由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故D错误；
故选：A。
使用滑动变阻器时，要接一上一下两个接线柱；
滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值变大，就要使电阻丝接入电路的长度变长，由此入手分析。
滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个；使用时，滑动变阻器要选取一上一下两个接线柱；若同时选取了下面的两个接线柱，此时的滑动变阻器为定值电阻；若同时选取了上面的接线柱，滑动变阻器没有接入电路。
4.【答案】A
【解析】解：
导体电阻大小和导体的材料、长度和横截面积有关，与导体中的电流、导体两端的电压、导体是否接入电路无关，故A正确、BCD错。
故选：A。
导体电阻大小的影响因素：导体的材料、长度和横截面积。电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体是否接入电路无关。
此题主要考查的是学生对电阻大小影响因素的理解和掌握，知道电阻是导体的一种性质是解决此题的关键。
5.【答案】B
【解析】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
用电压表检查电路故障时，当电路出现一处断路时，如果断路在电压表并联的两点之间，电压表串联在电路中，测电源电压，电压表示数等于电源电压；如果断路在电压表并联的两点之外，电压表并联的部分无电流，无电压，电压表示数为0。
本题主要考查了学生用电压表判断电路故障的方法，用电压表检验电路故障时，电压表有示数一般等于电源电压，说明与之并联的导体发生断路或串联的导体发生短路；电压表无示数，说明与之并联的导体发生短路或串联的导体发生断路。
6.【答案】D
【解析】解：对于一个确定的电阻，导体的长度、横截面积和材料没有变化，所以导体的电阻不变；电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关；由可知，导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值；故D正确。
故选：D。
导体的电阻是导体本身的性质，与导体的材料、长度、横截面积有关，导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关。
我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会该定义法。
7.【答案】A
【解析】解：A、如果灯L发生了短路，电流表示数变大，同时电压表相当于测量电源电压，故示数也变大，故A符合题意；
B、如果灯L发生了断路，电流表、电压表示数都变为零，故B不符合题意；
C、如果R出现断路，电流表示数变为零，电压表测量电源电压，有示数，示数变大，故C不符合题意；
D、如果R出现短路，电压表示数为0，电流表有示数，示数变大，故D不符合题意。
故选：A。
由图可知，灯L和电阻R串联，电压表测量电阻R两端电压，电流表测量电路电流；
根据电压表和电流表示数变大分析电路中的故障所在。
本题考查了电路故障的判断。本题先由电流表的示数变大得到是发生了短路，再由电压表示数的变化确定短路的位置。
8.【答案】A
【解析】解：因串联电路中总电阻大于任何一个分电阻，
所以，，
因并联电路的总电阻小于任何一个分电阻，
所以，
综合分析得，
电源电压不变，由可知，，即A图中电流表的示数最大。
故选：A。
根据电阻的串联特点和并联特点判断选项中的最大电阻，然后根据欧姆定律可知当电压一定时，电路的电阻最小时电路中的电流最大。
本题考查了欧姆定律的应用，关键是会根据电阻的串联和并联判断两电阻串联时电路中总电阻最大、并联时电路中的总电阻最小。
9.【答案】D
【解析】解：分析电路图可知，该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；
由于电源电压不变，移动滑片时，电压表示数不变；
并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的功率不变，灯泡的亮度不变；
闭合开关，当滑动变阻器滑片向左滑动时，滑动变阻器接入的阻值变小，根据并联电路的电阻关系可知，电路的总电阻变小；
根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大；
综上所述，D正确。
故选：D。
分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；当滑动变阻器滑片向左滑动时，接入的阻值变小，利用欧姆定律分析通过滑动变阻器电流的变化；根据并联电路的特点分析通过灯泡电流的变化和干路电流的变化，根据分析总功率的变化。
此题主要考查了电路的动态分析，知道并联电路电流和电压的特点是解题的关键。
10.【答案】C
【解析】解：
①由图象可知，当甲两端的电压为时，通过它的电流为，故①错误；
②由图象可知，当乙两端的电压为时，通过它的电流为，
由可得，它的阻值，故②正确；
③将甲、乙串联，当通过它们的电流为时，
由图象可知，它们两端的电压分别为，，
因串联电路中总电压等于各分电压之和，
所以，甲、乙两端的电压之和，故③错误；
④将甲、乙并联，当它们两端的电压为1V时，
由图象可知，通过的电流分别为、，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流，故④正确。
由上可知②④正确。
故选：C。
当甲两端的电压为时，根据图象读出通过它的电流；
当乙两端的电压为时，根据图象通过它的电流，根据欧姆定律求出它的阻值；
将甲、乙串联，当通过它们的电流为时，根据图象读出它们两端的电压，根据串联电路的电压特点求出它们的电压之和；
将甲、乙并联，当它们两端的电压为1V时，根据图象读出通过的电流，根据并联电路的电流特点求出干路电流。
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
11.【答案】C
【解析】解：图甲中，闭合开关，R、串联，电流表测量电路中的电流，电压表测量光敏电阻R两端的电压；
当有烟雾遮挡射向光敏电阻的激光时，光照强度减小，由图乙可知，光敏电阻R的阻值变大，故A错误；
由串联电路电阻的规律可知电路的总电阻变大，由知电路中电流变小，即电流表示数变小，故B错误；
电路中电流变小，由知定值电阻两端的电压变小，由串联电路的电压规律知光敏电阻R两端的电压变大，即电压表的示数变大；因电压表的示数变大、电流表示数变小，所以电压表与电流表示数之比变大，故C正确，D错误。
故选：C。
由电路图可知，光敏电阻R和定值电阻串联，电压表测R两端的电压，电流表测电路中的电流；
当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，由图乙可知光敏电阻R的阻值变化，根据串联电路电阻的规律判断总电阻的变化，由分析电路中电流的变化，根据欧姆定律判断定值电阻两端电压的变化，由串联电路电压的规律判断光敏电阻R两端电压的变化，进而判断出电压表与电流表示数之比的变化。
本题考查了电路的动态分析，考查了串联电路的特点和欧姆定律的应用，从题干中获取有用的信息是关键。
12.【答案】D
【解析】解：由图可知，当闭合开关S、，只有接入电路中，被短路，电压表测其两端电压，即电源两端的电压，所以电源电压，故A错误；
由欧姆定律可得的电阻：；
当闭合开关S，断开开关，两电阻串联，电压表测两端电压，电流表测电路中电流，
由串联电路的电流特点和欧姆定律可得，电路中的电流：，
由串联电路的电压特点可知：，
的阻值：，故B错误；
则电阻两端的电压变化量为6V，电流表的示数变化量为，故C错误、D正确。
故选D。
闭合开关S、，只有接入电路中，电压表测其两端电压，即电源两端的电压，由欧姆定律计算的电阻；
闭合开关S，断开开关，两电阻串联，电压表测两端电压，由串联电路特点和欧姆定律计算的阻值；进而得出电阻两端的电压变化量和电流表的示数变化量。
本题考查了串联电路特点和欧姆定律的应用，正确分析开关在不同状态下电路的连接方式是关键。
13.【答案】D
【解析】解：
当输液管内液体越少，R的阻值越小，能使通过电铃的电流增大，所以R与电铃应串联在电路，而C图中电铃与R并联，故C图不符合题意；
与电铃串联，R的阻值越小，电路总电阻变小，电源电压一定，由知电路中电流变大，故A图不符合题意；
由知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，故B错误，D正确。
故选：D。
可变电阻R阻值随管内液体的减少而减小，电流需要达到一定大小时电铃才能发声，当输液管内液体越少，电表的示数也越小，由此分析解答。
本题是电路的设计，考查了电路串联电路特点、欧姆定律的应用，利用好可变电阻R的阻值随管内液体的减少而减小是关键。
14.【答案】C
【解析】解：首先要了解研究电流与电阻关系的做法：采用如图所示的电路，读出电压表和电流表示数，多次更换定值电阻，每次更换后先调节滑动变阻器的滑片，使电压表示数与原来相同，再读出电流表的示数，最后通过多次实验的数据总结电流与电阻的关系。
A.本实验要控制定值电阻两端电压不变，故A不符合题意；
B.电源总电压不变，控制定值电阻两端电压也不变，根据可知，滑动变阻器两端电压也不变，故B不符合题意；
C.根据可知，电压表与电流表示数比值等于定值电阻阻值，每次实验要更换不同阻值的定值电阻，所以不是定值，故C符合题意；
D.定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故D不符合题意。
故选：C。
电流与电压、电阻两个因素有关，研究电流与电阻关系时要保持电压不变；
电源电压固定不变，串联电路总电压等于各用电器电压之和；
同一段导体，其电压与电流之比等于电阻值。
探究电流与电压、电阻的关系是一个命题热点实验，要结合电学基础知识点，弄清实验探究的各个要素。
15.【答案】C
【解析】解：A、只闭合S，定值电阻与未知电阻串联接入电路，读出电流表的示数为，此时电源电压……①，
再闭合时，只有定值电阻接入电路，读出电流表的示数为，此时电源电压……②，联立①②，解得：未知电阻的阻值，故A能测量出未知电阻的阻值；
B、只闭合S，只有未知电阻接入电路，读出电流表的示数为，此时电源电压……③，
再闭合时，定值电阻与未知电阻并联接入电路，读出电流表的示数为I，根据并联电路电流规律可知，通过定值电阻的电流，此时电源电压……④，联立③④，解得未知电阻的阻值，故B能测量出未知电阻的阻值；
C、闭合开关S，接左边时，定值电阻与未知电阻串联接入电路，电压表测量已知电阻两端的电压，当接右边时，电压表的正负接线柱接反了，故不能测量出未知电阻两端的电压，所以C不能测出未知电阻的阻值；
D、当闭合开关S、时，定值电阻与未知电阻串联接入电路，电压表测量未知电阻两端的电压，读出电压表的示数为，当闭合开关S、时，定值电阻与未知电阻串联接入电路，电压表测量未知电阻和已知电阻两端的总电压，读出电压表的示数为U，所以未知电阻两端的电压，根据串联电路电流规律可知，，即，解得未知电阻的阻值，故D能测量出未知电阻的阻值。
故选C。
A、只闭合S，定值电阻与未知电阻串联接入电路，读出电流表的示数为，再闭合时，只有定值电阻接入电路，读出电流表的示数为，根据电源电压不变可列出电源电压的表达式，解出未知电阻的阻值；
B、只闭合S，只有未知电阻接入电路，读出电流表的示数为，再闭合时，定值电阻与未知电阻并联接入电路，读出电流表的示数为I，根据并联电路电流规律可知，通过定值电阻的电流，根据并联电路电压规律可列出电源电压的表达式，可求出未知电阻的阻值；
C、闭合开关S，接左边时，定值电阻与未知电阻串联接入电路，电压表测量已知电阻两端的电压，当接右边时，电压表的正负接线柱接反了，故不能测量出未知电阻两端的电压，由此可得出结论；
D、当闭合开关S、时，定值电阻与未知电阻串联接入电路，电压表测量未知电阻两端的电压，当闭合开关S、时，定值电阻与未知电阻串联接入电路，电压表测量未知电阻和已知电阻两端的总电压，根据串联电路电压规律可求出已知电阻两端的电压，根据串联电路电流规律可求出未知电阻的阻值。
本题主要考查欧姆定律的应用，串联、并联电路电流、电压、电阻规律的应用，其中分析开关闭合与断开时，电路的连接方式以及电流表、电压表测量谁的电流、谁两端的电压是解题的关键。
16.【答案】电源 化学
【解析】解：
给充电宝充电时，充电宝消耗电能转化为化学能，相当于简单电路中的用电器；充电宝给手机充电时，充电宝提供电能，此时充电宝相当于简单电路中的电源，是化学能转化为电能。
故答案为：电源；化学。
充电宝类似于教材上的蓄电池，可以通过充电将电能转化为化学能，也可以向外供电，将化学能转化为电能。
本题考查了电路的组成及其作用，注意电源是提供电能的，用电器是消耗电能的，注意区分。
17.【答案】半导体 超导 绝缘体 导体
【解析】解：常用的各种二极管，三极管是由半导体材料制成的，在社会各领域应用广泛；
超导材料的特点就是在温度很低时电阻为零。当电阻为零时用超导材料制造电子元件，由于没有电阻，不必考虑散热问题。
导线的外皮部分是用不容易导电的绝缘体制作的；导线的线芯部分是用容易导电的导体材料制作的。
故答案为：半导体；超导；绝缘体；导体。
二极管由半导体材料制成，二极管具有单向导电的特性；可以根据超导材料的电阻为零这一特点来分析第二个问题。
导体容易导电，绝缘体不容易导电，都是常用的电工材料。
知道二极管，三极管是由半导体材料制成，知道超导现象以及它的应用，同时了解导体和绝缘体在生活中的应用，这是本题考查的重点，属物理常识。
18.【答案】长度； PB ；变大
【解析】解：如图所示为旋转式变阻器，是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小的；图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是PB段，当轴顺时针旋转时，它连入电路的电阻丝的长度变短，故它连入电路的电阻将变小，电流变大，故收音机的音量变大。
故答案为：长度；PB；变大。
变阻器是靠改变连入电路中的电阻丝长度来改变电阻的；接入电路中的电阻丝的长度越长，电阻越大。
解答本题的关键要明确滑动变阻器的原理以及旋钮型变阻器接入的为哪一部分，则由触片的移动可知接入电阻的变化。
19.【答案】4 并联 5
【解析】解：由可得，灯正常工作时的电压；
因为电源输出的电流大于灯泡的额定电流，因此需进行分流，故需并联一个电阻，其阻值大小为：。
故答案为：4；并联；5。
根据欧姆定律的应用即可求出灯泡正常发光的电压；
根据并联电路起分流作用可确定需并联一个电阻，再根据并联电路电压规律以及欧姆定律的应用可知并联电阻阻值的大小。
本题考查了并联电路电流、电压特点和欧姆定律的计算，是一道简单的综合题。
20.【答案】不变 变小 变大
【解析】解：由图可知，两电阻并联，测的电流，测的电流，电压表测电源电压，滑动变阻器滑片移动时，电源电压不变，则电压表示数不变；当滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小，即电流表的的示数将变小；根据并联电路中各支路独立工作、互不影响，故电流表的示数不变；电压表示数不变，的示数变小，电压表V的示数与电流表的示数之比变大。
故答案为：不变；变小；变大。
两电阻并联，测的电流，测的电流，电压表测电源电压，当滑动变阻器的滑片P向左移动时，根据电阻的变化判定电流的变化；根据并联电路中各支路独立工作、互不影响分析电流表的示数变化；
当滑动变阻器的滑片P向左移动时，变阻器连入电路的电阻变大，根据电压表V的示数与电流表的示数的判定其比值的变化。
本题为电路的动态分析，考查并联电路的特点及欧姆定律的运用，关键是电路结构的分析。
21.【答案】3：2 3：5
【解析】解：当开关S闭合，甲乙两表为电压表时，两电阻依次连接为串联，甲电压表测电源电压，乙电压表测两端电压，
因串联电路中总电压等于各分电压之和，
所以，两电阻两端的电压之比：；
根据串联电路中的分压特点可得，两电阻的阻值之比：；
当开关S断开，甲乙两表为电流表时，两电阻并联，电流表甲测通过支路的电流，电流表乙测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过两电阻的电流之比：，
因并联电路中干路电流等于各支路电流之和，则，
所以，两电流表的示数之比：。
故答案为：3：2；3：5。
当开关S闭合，甲乙两表为电压表时，两电阻串联，甲电压表测电源电压，乙电压表测两端电压，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；
当开关S断开，甲乙两表为电流表时，两电阻并联，电流表甲测通过支路的电流，电流表乙测干路电流，根据并联电路的电压特点和欧姆定律求出两支路的电流之比，根据并联电路的电流特点求出甲乙读数之比。
本题考查了串联电路和并联电路的特点以及欧姆定律的应用，关键是开关闭合与断开、不同电表时电路串并联的辨别以及电表所测电路元件的判断。
22.【答案】EF 12 10
【解析】解：
由甲图可知，两个电阻串联，电流表测电路中电流，电压测两端电压，电压表测两端电压。
滑片P从B点滑到A点的过程中，变阻器连入电路的电阻变小，电路中的电流变大；根据串联分压原理可知，滑动变阻器两端的电压变小；由于电源电压不变，则两端的电压变大；
所以，通过的电流随其两端电压的减小而增大，通过的电流随其两端电压的增大而增大；由此可知，乙图中MN是的图象即MN是表示数随A表示数变化的图象，EF是的图象是电压表示数变化的图象；
由乙图可知，滑片在B点时滑动变阻器的电阻最大，电流最小为：，此时，，则串联电路的电压特点可得，电源电压：；
由可得，电阻的阻值：。
故答案为：EF；12；10。
由甲图可知，滑片P从B点滑到A点的过程中，变阻器连入电路的电阻变小，电路中的电流变大；根据串联分压原理可知，滑动变阻器两端的电压变小；由于电源电压不变，则两端的电压变大；由此可知，对于：通过的电流随两端电压的减小而增大；对于：通过的电流随两端电压的增大而增大；据此判断乙图象中两图线各是哪个电阻的电流与电压图线；
根据串联电路的电压特点得出滑片P在B和A点的电压之和即为电源电压，根据欧姆定律的应用求出的阻值。
本题考查串联电路电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，会从图象中读出相关信息是解答本题的关键所在。
23.【答案】3 2
【解析】解：从图可知，
和B串联，
，
从图可知，此时、，
所以；
当时，
从图可知，此时，
又和B并联，
。
故答案为：3，2。
当A、B串联后接入电路，已知通过A的电流，可以从图示中进行判断，当电流为时，A两端的电压为多少，再根据串联电路电流的特点，判断通过B的电流，再从图示中进行判断，当电流为时，B两端的电压为多少，最后再根据串联电路电压的特点求出总电压；当A、B并联后接入电路，已知通过B的电流，可以从图示中进行判断，当电流为时，B两端的电压为多少，再根据并联电路中电压的特点求出A两端的电压。
本题考查的知识点较多，可以利用图示，并结合串联电路和并联电路的特点来解决实际问题，培养了学生可以从图示中提取有用信息的能力。
24.【答案】解：从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将AB并联在电铃两端，如下图所示：

【解析】开关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导线完好时，电铃被短路；为了保护电路，灯泡应串联在干路中，由此连接电路。
本题考查基本电路的连接方式，会根据题意设计符合要求的电路图是关键。
25.【答案】解：由实物图知，两灯并联，开关S在干路上，在灯泡的支路上，电流表在灯泡的支路上，电路图如图所示：
。
【解析】根据实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式以及开关、电流表的位置是关键。
26.【答案】大于 移动变阻器的滑片，改变定值电阻的电压和电流，多次测量取平均值
【解析】解：研究电流与电压关系实验中，要控制电阻的电压不变，由欧姆定律，定值电阻：
，故第3次实验的电压值为：；
根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大，电压表示数大于2V；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V；
电路中电表的示数如图2所示，图中电压表选用小量程，分度值为，电压表的示数为2V；电流表选用小量程，分度值为，电流表示数为，由欧姆定律，此定值电阻的阻值为：
，通过一组数据直接计算的定值电阻阻值不准确；
为了使得结果更加准确，他接下来应该：移动变阻器的滑片，改变定值电阻的电压和电流多次测量取平均值。
故答案为：；大于；B；；；移动变阻器的滑片，改变定值电阻的电压和电流，多次测量取平均值。
根据表格中数据由欧姆定律分析；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
因电源电压为3V，故图中电压表选用小量程，由分度值读数；由图3知，电流表选用小量程，由分度值读出电流大小，由欧姆定律求定值电阻的阻值；为了使得结果更加准确，应该多次测量取平均值。
本题探究“电流与电压、电阻”的关系，考查数据分析、控制变量法、操作过程、电表读数、电阻计算及减小误差的方法，难度大。
27.【答案】小灯泡的亮度 控制变量法 A、B 横截面积 C
【解析】解：将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法；
影响导体电阻大小的因素：导体的材料、长度和横截面积、温度，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，所以本实验采用的研究方法是控制变量法和转换法；
要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将编号为A、B的电阻丝接入电路进行实验；
如果选用编号为B、C两根电阻丝进行实验，即此时的长度和材料相同，但横截面积不同，故是为了验证导体的电阻与横截面积的关系；
如果选用编号为C、D两根电阻丝进行实验，即此时的材料和横截面积相同，但长度不同，从而得出结论：在材料和横截面积相同，导体长度越长，电阻越大，该结论被实际应用到了滑动变阻器的工作原理中，故选：C。
故答案为：小灯泡的亮度；控制变量法；、B；横截面积；。
物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫做转换法；
影响导体电阻大小的因素：导体的材料、长度和横截面积、温度，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
本题是一道实验题，考查了影响导体对电流的阻碍作用与导体的长度和横截面积的关系，解题时注意控制变量法的应用，分析实验数据，根据导体条件的不同及对应的实验数据的不同得出结论，是正确解题的前提与关键。
28.【答案】
【解析】解：电压表应并联在灯泡两端，故灯泡和电流表相连的导线错误，应将电压表的“-”接线柱和灯泡的右边接线柱相连，如图：
；
电路连接正确后，闭合开关后发现小灯泡不亮，但电流表有示数，接下来应进行的操作是移动滑动变阻器滑片，观察灯泡是否发光，故选C；电流表选用小量程，分度值为，示数为，根据欧姆定律可知小灯泡的正常发光时的电阻。
故答案为：；；。
电压表应并联在灯泡两端，故灯泡和电流表相连的导线错误，应将电压表的“-”接线柱和灯泡的右边接线柱相连；
电路连接正确后，闭合开关后发现小灯泡不亮，但电流表有示数，接下来应进行的操作是移动滑动变阻器滑片，观察灯泡是否发光；
电流表选用小量程，分度值为，据此得出示数，根据欧姆定律可知小灯泡的正常发光时的电阻。
本题为测定小灯泡电阻的实验，考查电路连接、现象分析、电阻计算和实验步骤等知识。
29.【答案】控制电阻的电压不变 定值电阻R短路 右 2 C 电压一定时，电流与电阻成反比
【解析】解：由图甲可知，滑动变阻器采用“一上一下”的原则与定值电阻串联，电压表与定值电阻并联，如图所示：
探究“电流与电阻的关系”必须控制电压不变，通过移动滑片来实现，故滑动变阻器的作用是控制电阻的电压不变；
电流表指针发生明显偏转，说明电路不是断路，电压表无示数，可能是与电压表并联的支路短路，因此故障可能是与电压表并联的定值电阻R短路了；
由图丁可知，定值电阻阻值为时，定值电阻两端的电压是2V；
由图丙中电压表选用小量程，分度值为，示数为，探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V不变；
改用的电阻时，电路中的电流，
滑动变阻器的阻值为：，因此无法使电压表的示数达到实验要求的值，可能由于滑动变阻器的最大阻值太小，故选：C。
根据图像知，电流与电阻的乘积保持不变，故可得出的结论是，电压一定时，电流与电阻成反比。
故答案为：如图所示；控制电阻的电压不变；定值电阻R短路；；右；2；；电压一定时，电流与电阻成反比。
由图甲可知，滑动变阻器采用“一上一下”的原则与定值电阻串联，电压表与定值电阻并联；
根据控制变量法分析滑动变阻器的作用；
电流表指针发生明显偏转说明电路是通路，电压表无示数说明与电压表并联的支路短路，据此分析解答；
根据图像利用欧姆定律求出定值电阻两端所控制的电压；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据电压表选用小量程确定分度值读出示数，与所控制的电压进行比较，由串联电路电压的规律结合分压原理确定滑片移动的方向；
根据滑动变阻器的最大阻值与定值电阻阻值间的关系，由串联电路的分压原理分析电压表不能达到要求的原因。
根据图像分析得出结论。
本题探究“电流与电阻的关系”，考查电路连接、注意事项、故障分析、控制变量法、欧姆定律的应用、实验操作和分析数据归纳结论的能力，属于中等难度的题目。
30.【答案】解：灯泡正常发光时的电压为24V，由图乙可知通过灯泡的电流，
由可得，
此时灯丝的电阻：
；
由电路图可知，R与L串联，由图象可知灯泡两端的电压是12V时，通过灯泡的电流，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
，
因串联电路中各处的电流相等，
所以，滑动变阻器R连入电路的阻值：
。
答：灯泡正常发光时，灯丝的电阻为；
调节滑动变阻器的滑片P，使灯泡两端的电压为12V，此时滑动变阻器接入电路中的电阻是。
【解析】灯泡正常发光时的电压和额定电压相等，根据图象读出通过灯泡的电流，利用欧姆定律求出灯泡正常发光时灯丝的电阻；
由电路图可知，R与L串联，根据图象读出灯泡两端的电压是12V时的电流，根据串联电路的电压特点求出变阻器两端的电压，利用串联电路的电流特点和欧姆定律求出滑动变阻器R连入电路的阻值。
本题考查了串联电路的特点和欧姆定律公式的应用，关键是根据图象读出不同电压下通过灯泡的电流，要注意灯泡的电阻是变化的。
31.【答案】解：由电路图可知，闭合开关，、串联，电压表测两端的电压。
由图乙知，当环境温度为时，热敏电阻的阻值是；
当环境温度为时，由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：，
此时电压表的示数为：；
从图乙中可知，环境温度越高，热敏电阻的阻值越小，根据串联分压特点可知，热敏电阻分得的电压越小，则两端的电压越大，
电压表两端电压不能超过其最大测量值，故当两端的电压达到15V时，此电路所允许的环境温度最高，
此时电路中的电流为：，
根据串联电路的电压特点可知，此时热敏电阻两端的电压为：，
根据欧姆定律可知此时热敏电阻的阻值为：；
由图乙可知，热敏电阻的阻值为时，对应的环境温度为，即此电路所允许的最高环境温度是。
答：当环境温度为时，热敏电阻的阻值是；
当环境温度为时，电压表的示数是12V；
电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是。
【解析】的电阻随环境温度变化的关系如图乙所示，从图乙中找到当环境温度为时，的阻值即可；
由电路图可知，闭合开关，、串联，电压表测两端的电压；已知电源电压和两电阻的阻值，由欧姆定律可得此时电路中的电流，然后由公式求出两端的电压即电压表的示数；
从图乙中可知，环境温度越高，热敏电阻的阻值越小，根据串联分压特点可知，两端的电压越大，电压表两端电压不能超过其最大测量值，故当两端的电压达到15V时，此时的温度是此电路所允许的最高环境温度；
根据欧姆定律求出此时电路中的电流，根据串联电路的电压特点求出此时热敏电阻两端的电压，根据欧姆定律求出此时热敏电阻的阻值，根据图乙可知此电路所允许的最高环境温度。
本题考查串联电路的特点和欧姆定律的应用等知识，关键是从图象中找到有用的信息，并考查综合分析能力，有一定难度。
32.【答案】解：由电路图可知，当滑片P在变阻器最左端时，电路为R的简单电路，电流表测电路中的电流，
根据欧姆定律可得：
电源的电压；
当滑片P在变阻器最右端时，电阻R与滑动变阻器的最大阻值串联，电压表测滑动变阻器两端的电压，
串联电路中的总电压等于各分电压之和，
定值电阻R两端的电压，
电路中的电流，
滑动变阻器的最大阻值。
答：电源电压为6V；
滑动变阻器的最大电阻为。
【解析】由电路图可知，当滑片P在变阻器最左端时，电路为R的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
当滑片P在变阻器最右端时，两电阻串联，电压表测滑动变阻器两端的电压，根据欧姆定律求出电路中的电流，再根据电阻的串联求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器的最大电阻。
本题考查了串联电路的电流特点和欧姆定律的应用，是一道基础题目。编号
材料
长度
横截面积
灯泡亮度
A
锰铜合金
亮
B
镍铬合金
较亮
C
镍铬合金
较暗
D
镍铬合金
暗
