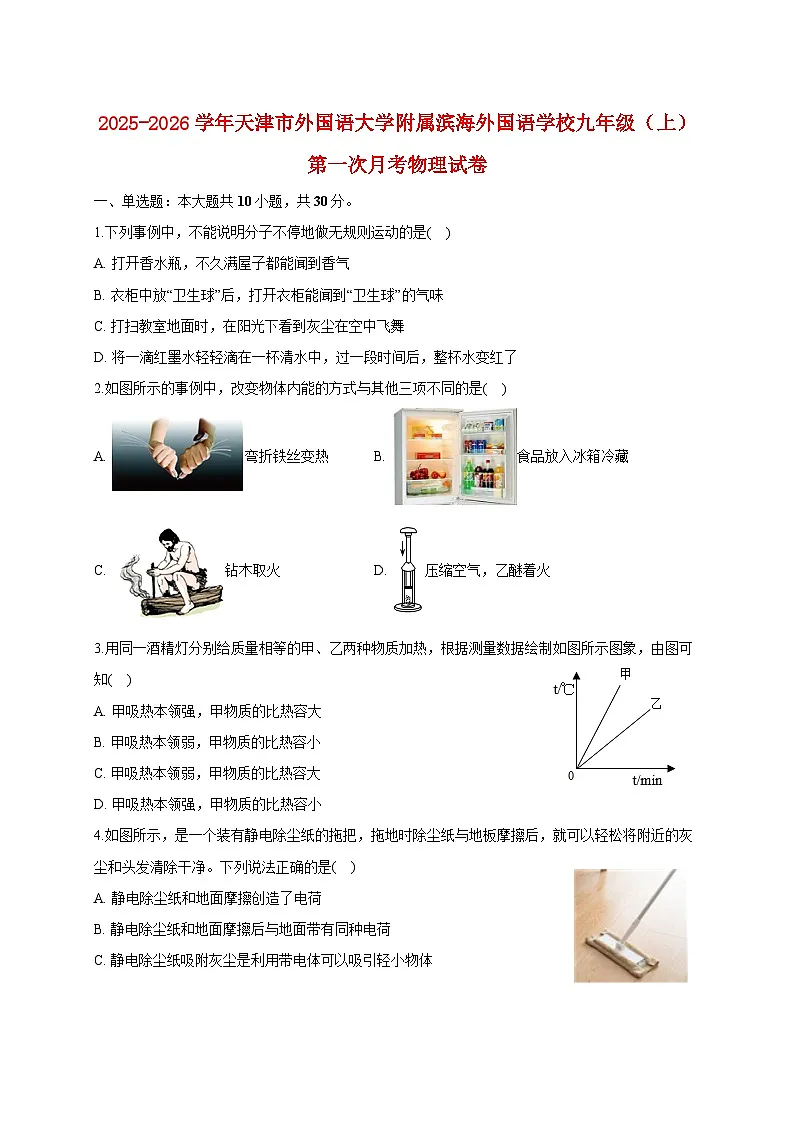

1.下列事例中，不能说明分子不停地做无规则运动的是( )
A. 打开香水瓶，不久满屋子都能闻到香气
B. 衣柜中放“卫生球”后，打开衣柜能闻到“卫生球”的气味
C. 打扫教室地面时，在阳光下看到灰尘在空中飞舞
D. 将一滴红墨水轻轻滴在一杯清水中，过一段时间后，整杯水变红了
2.如图所示的事例中，改变物体内能的方式与其他三项不同的是( )
A. 弯折铁丝变热B. 食品放入冰箱冷藏
C. 钻木取火D. 压缩空气，乙醚着火
3.用同一酒精灯分别给质量相等的甲、乙两种物质加热，根据测量数据绘制如图所示图象，由图可知( )
A. 甲吸热本领强，甲物质的比热容大
B. 甲吸热本领弱，甲物质的比热容小
C. 甲吸热本领弱，甲物质的比热容大
D. 甲吸热本领强，甲物质的比热容小
4.如图所示，是一个装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦后，就可以轻松将附近的灰尘和头发清除干净。下列说法正确的是( )
A. 静电除尘纸和地面摩擦创造了电荷
B. 静电除尘纸和地面摩擦后与地面带有同种电荷
C. 静电除尘纸吸附灰尘是利用带电体可以吸引轻小物体
D. 静电除尘纸吸附灰尘是利用同种电荷相互排斥
5.如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声。小明利用它检测以下物品是否导电。将下列物品分别接入两夹子之间，能使门铃发出音乐声的是( )
A. 塑料尺B. 铁棒C. 橡皮D. 玻璃棒
6.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( )
A. B.
C. D.
7.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是( )
A. B.
C. D.

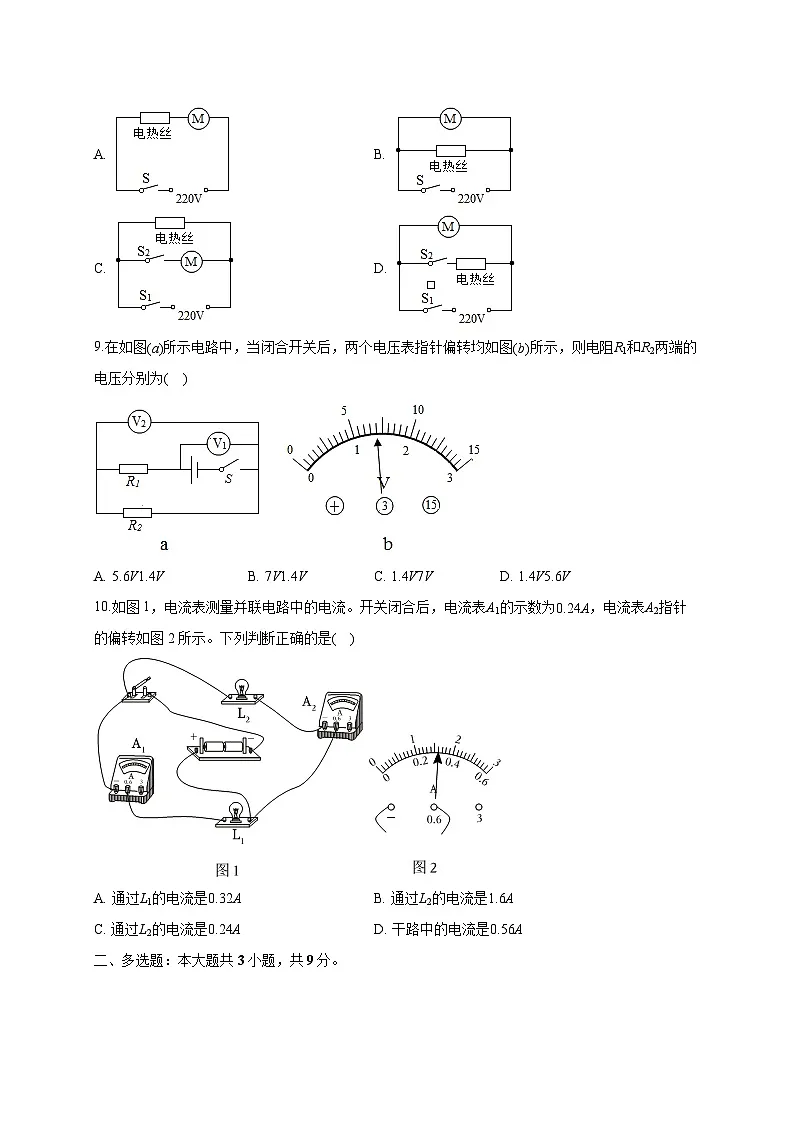

8.家用电吹风由电动机和电热丝等组成.为了保证电吹风的安全使用，要求电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下图电路中符合要求的是( )
A. B.
C. D.
9.在如图(a)所示电路中，当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为( )
A. B. 7V1.4VC. 1.4V7VD.
10.如图1，电流表测量并联电路中的电流。开关闭合后，电流表A1的示数为0.24A，电流表A2指针的偏转如图2所示。下列判断正确的是( )
A. 通过L1的电流是0.32AB. 通过L2的电流是1.6A
C. 通过L2的电流是0.24AD. 干路中的电流是0.56A
二、多选题：本大题共3小题，共9分。
11.对于如图中所示的四幅图，下列说法中正确的是( )
A. 甲图中软木塞飞出时，管内水蒸气的内能减少
B. 乙图中所示冲程为做功冲程，为机动车提供了动力
C. 丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力
D. 丁图中小朋友下滑时，内能转化为机械能
12.如图所示，两个相同的验电器A和B。A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法正确的是( )
A. B金属箔张开了角，说明两金属箔带上了同种电荷
B. 正电荷从A向B定向移动，形成瞬间电流
C. 自由电子从B向A定向移动，形成瞬间电流
D. 瞬间电流的方向为从A到B
13.如图所示电路中有两个小灯泡，请在图中圆圈内分别填入及或的符号，要求开关S闭合时两灯均能发光，且两电表的示数均不为零。
九年级一班的同学们有以下几种填法。其中正确的是( )
A. 1是，2是，3是B. 1是，2是，3是
C. 1是，2是，3是D. 1是，2是，3是
三、填空题：本大题共6小题，共24分。
14.如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与丙所示冲程原理相同的是 图所示的演示实验，其能量转化是 。
15.热机是动力机械的一类，能量转化过程如图所示，其中有效利用的那部分能量是 ，则热机的效率η= (均用给出的物理量符号表示)。
16.过年贴窗花是春节重要的习俗。如图是一种用于装饰玻璃的静电窗花，它采用PVC塑料静电膜材质，材料本身不带胶，将窗花在玻璃上轻轻摩擦后便可以贴上，静电窗花在摩擦的过程中由于 (选填“失去”或“得到”)电子而带负电荷；此时玻璃带 (选填“正”或“负”)电荷。
17.如图所示电路，要使灯L1、L2组成串联电路，应闭合开关 ；要使L1、L2组成并联电路应闭合开关 。
18.A、B两根完全一样的导线，长度都是1m，把A剪去一半，剩下的一半导线A1跟B相比，______电阻大：把A剩下的一半A1再拉长到1m(称作A2)跟B相比______电阻大。
19.如图所示是一种自动测定油箱内油量多少的装置。当油箱内油箱上升时，滑动变阻器接入电路的电阻 (选填“变大”或“变小”)，油量表是用 (选填“电流表”或“电压表”)改装而成的。
四、实验探究题：本大题共3小题，共19分。
20.巴蜀中学实验小组在“探究串联电路电压的规律”实验中设计了如图所示的电路。
(1)在图乙的虚线框内画出与图甲相对应的电路图。
(2)连好电路闭合开关后，小蜀发现两个灯泡都不亮，电压表的示数接近电源电压。小蜀接下来的操作最合理的是：断开开关______(选填下列字母)，然后闭合开关，观察电压表示数。
A.立即更换两个灯泡；
B.拧紧L1两端的接线柱；
C.拧紧L2两端的接线柱。
(3)小巴和小蜀在实验过程中进行了讨论交流，小巴提出利用原来的电路图，电压表所接的B点不动，只将A点改接到C点上，便可测出L2两端的电压，小蜀认为这个方法不可行，原因是______。
(4)如表所示是他们实验测量的数据，分析表格中的实验数据：
①小巴设计的表格中存在的不足之处是______；
②完善表格后，分析表格数据可以得出结论______。(字母关系式)
21.小明在研究并联电路的电流规律时，所用实验器材如图1所示，请完成下列任务：
(1)按照如图2所示的电路图，以笔画线代替导线，完成图1的电路连接；
(2)如表所示记录了实验过程中得到的部分数据，在误差允许范围内，分析表中的数据可初步得到的结论是______(文字表达)，同学们指出为了得到普遍规律，应当多次实验，操作的方法是______。
(3)小海和小梅也在一起做“探究并联电路中电流的规律”实验。图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______(选填“A”“B”或“C”)处的电流；若按照他们连的实物图，要让电流表测B点电流，请只改一条导线，在移动的导线上打“×”，并用笔画出改后的导线；
22.在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关；
猜想二：导体电阻跟导体横截面积有关；
猜想三：导体电阻跟导体材料有关。
同学们想利用图所示的电路和下表中的导体验证上述猜想：
(1)为了验证上述猜想，他设计了如图所示的实验电路。在M、N之间分别接上不同的导体，则通过观察______来比较导体电阻的大小，这里运用了______法。
(2)为了验证猜想一，可选择代号为______(填写导体代号)的导体接入电路进行实验；
(3)为了验证猜想二，可选择代号为A、B、C的导体进行实验；那么，导体A的长度应为______ m；实验过程中电流表的指针顺次对应图中电流表表盘中①②③三个位置，记录数据后，通过分析可得结论：______。
(4)为了验证猜想三，可选择代号为______(填写导体代号)的导体接入电路进行实验。
五、计算题：本大题共2小题，共12分。
23.国家提倡节能减排，各地“煤改气”正在积极进行，某同学计算他家天然气烧水的热效率将2kg的水倒入烧水壶中，并测出水温为20∘C。在一个标准大气压下，把水刚加热到100∘C时，测出消耗天然气0.048m3.已知水的比热容c水=4.2×103J/(kg⋅∘C)，天然气热值约为q=4.0×107J/m3。
求：(1)将这些水烧开，需吸收多少热量；
(2)他家天然气灶的效率。
24.一台汽油机，活塞面积是Sm2，活塞行程是Lm，做功冲程燃气产生的平均压强为pPa，若飞轮的转速是nr/min(转/分钟)，汽油机的效率为η，汽油的热值qJ/kg.请计算出汽油机在1h内要消耗多少kg的汽油？
六、综合题：本大题共1小题，共6分。
25.(1)为了安全，某同学设计一款电动车的简单电路。用钥匙启动电动车，相当于开关S1闭合，此时指示灯L亮，但电动机M不工作；从车架上取下头盔并戴上后，头盔内遥控设备遥控开关S2闭合，电动机才通电工作；若只戴头盔不用钥匙启动也无法骑行。请你设计出符合上述要求的电路图。
(2)如图所示，电源电压恒为6V，闭合开关后，电流表A1的示数为0.9A，A2的示数为0.34A。求：
灯泡L1两端电压为______ V，通过L1的电流为______ A。如果L1突然断路，此时A2表的示数为______ A。
答案和解析
1.【答案】C
【解析】【分析】
解答本题我们一定要区分开分子的运动和固体小颗粒的运动。
扩散现象不但说明了分子在不停地做无规则运动，还体现了分子之间有间隙。分子是比较小，是纳米尺度内的，我们用肉眼是看不到的；我们能够看到的不是分子，是固体的小颗粒。
【解答】
A.打开香水瓶盖后，屋里充满了香味，这是香水的分子做无规则运动的结果，故A不符合题意；
B.打开衣柜能闻到“卫生球”的气味，说明卫生球分子在不停地做无规则的运动，故B不符合题意；
C.扫地时尘土飞扬，是固体小颗粒的运动，不是分子的运动，故C符合题意；
D.将一滴红墨水滴在一杯清水中，过一段时间后，整杯清水都变红了，这种现象叫扩散现象，它说明分子是不停地做无规则运动的，故D不符合题意。
故选C。
2.【答案】B
【解析】解：A、弯折铁丝变热，机械能转化为内能，通过做功的方式改变物体的内能；
B、食品放入冰箱冷藏，通过热传递的方式改变物体的内能；
C、钻木取火，克服摩擦做功使物体的内能增加，通过做功的方式改变物体的内能；
D、压缩空气，乙醚着火，机械能转化为内能，通过做功的方式改变物体的内能。
可见，B选项与其它三个选项改变物体内能的方式不同。
故选：B。
改变物体内能的方式有两种：做功和热传递。
做功的实质是能量转化的过程，即：内能和其他形式能的相互转化。
热传递的实质是能量转移的过程，发生热传递的条件是有温度差。
本题考查了改变物体内能的方式及其区别，属于基础题目。
3.【答案】B
【解析】解：用同一酒精灯分别给质量相等的甲、乙两种物质加热，在相同时间内，酒精灯放出的热量相同，即甲、乙两种物质吸收的热量相同；从图像中可以看出，加热相同时间，甲、乙两种物质吸收的热量相同，甲物质升高的温度大于乙物质升高的温度；由Q=cmΔt可知，甲、乙两种物质质量m相等，吸收的热量Q相等，甲物质升高的温度Δt甲大于乙物质升高的温度Δt乙，则甲物质的比热容c甲小于乙物质的比热容c乙，即甲物质的比热容小；
因为比热容越大，物质的吸热本领越强，由于甲物质的比热容小，所以甲物质的吸热本领弱，故B正确，ACD错误。
故选：B。
(1)从图像中可以看出，加热相同时间，甲、乙两种物质吸收的热量相同，甲物质升高的温度大于乙物质升高的温度；由Q=cmΔt可知，甲、乙两种物质质量m相等，吸收的热量Q相等，甲物质升高的温度Δt甲大于乙物质升高的温度Δt乙，由此可以比较甲、乙物质的比热容的大小；
(2)比热容越大，物质的吸热本领越强。
本题结合图像考查比热容的概念、比热容与吸热本领的关系、比热容的计算与比较等知识点，难度不大。
4.【答案】C
【解析】解：A.静电的实质是电子在物体间发生了转移，并没有创造电荷，故A错误；
B.静电除尘纸和地面摩擦时，一个物体失去电子，另一个物体得到电子，所以它们带有异种电荷，故B错误；
CD.静电除尘纸吸附灰尘，利用了带电体可以吸引轻小物体的性质，故C 正确、D错误。
故选：C。
(1)摩擦起电的实质是电子从一个物体转移到另一个物体；
(2)带电体具有吸引轻小物体的性质。
此题考查了带电体的性质，从两个角度考查了摩擦起电的实质，正确理解概念是解答的基础。
5.【答案】B
【解析】解：要能使门铃发出声音，两夹子之间必须是导体才行；
A、塑料尺是绝缘体，此项不符合题意；
B、铁棒是导体，此项符合题意；
C、橡皮是绝缘体，此项不符合题意；
D、玻璃棒是绝缘体，此项不符合题意。
故选：B。
根据导体和绝缘体的性质，再结合物体的导电性选择答案。
导体是容易导电的物体，如：金属、人体、大地等；绝缘体是不容易导电的物体，如：橡胶、玻璃、陶瓷等。
记住生活中常见的哪些物质是导体，哪些物质是绝缘体。人体、大地、酸碱盐的水溶液、炭、石墨、铅芯等等是导体。
6.【答案】A
【解析】解：
A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不合题意。
故选：A。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。滑动变阻器要起到改变电阻的作用应一上一下接入电路中，由此分析解答。
本题考查了滑动变阻器的接法。要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个。
7.【答案】D
【解析】解：A、当声控开关闭合时，形成电源短路，不符合题意，该选项错误；
B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，不符合题意，该选项错误；
C、当声控开关闭合时，电灯就可以发光，光控开关闭合时，电灯被短路，电源也被短路，不符合题意，该选项错误；
D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，符合题意，该选项正确。
故选：D。
电路中开关控制用电器时，开关和用电器是串联的。光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的。
(1)开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的。
(2)根据实际需要学会设计串联电路和并联电路。
8.【答案】D
【解析】解：
A、图中电热丝和电动机串联，则电动机不能够独立工作，故A不符合要求；
B、图中电动机和电热丝并联，S闭合，电热丝和电动机都同时工作，故B不符合要求；
C、图中电动机和电热丝并联，S1控制整个电路，S2控制电动机；S2断开，S1闭合，只有电热丝工作，而电动机不工作；电动机不能够独立工作，故C不符合要求；
D、图中电动机和电热丝并联，S1控制整个电路，S2控制电热丝；S2断开，S1闭合，只有电动机工作，电热丝不工作；S1、S2都闭合时，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，故D符合要求。
故选：D。
串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热丝也有相应的开关控制。
会根据要求设计串并联电路，同时会根据已知电路分析出符合要求的电路。
9.【答案】A
【解析】解：由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压。即V1的示数应大于V2的示数；
V1应选的量程是0∼15V，其分度值是0.5V，读数(即电源电压)为7V；
V2选的量程是0∼3V，其分度值是0.1V，读数(即R2两端的电压)为1.4V；
所以，电阻R1两端的电压为：U1=U−U2=7V−1.4V=5.6V；
故选：A。
要解答本题需掌握：串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表的读数方法。
本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，是一道基础题。
10.【答案】D
【解析】解：由图可知灯泡L1和灯泡L2并联，电流表A1与灯L1串联在支路中，则电流表测量通过灯L1的电流，电流表A1的示数为0.24A；电流表A2与灯L2串联在支路中，则电流表测量通过灯L2的电流，电流表A2使用的是0∼0.6A的量程，分度值为0.02A，示数为0.32A，即通过L2灯的电流I2=0.32A，根据在并联电路中，干路电流等于各支路电流之和，干路中的电流：I=I1+I2=0.24A+0.32A=0.56A。故ABC错误、D正确。
故选：D。
由图可知灯泡L1和灯泡L2并联，电流表A1与灯L1串联在支路中，则电流表测量通过灯L1的电流，电流表A2与灯L2串联在支路中，则电流表测量通过灯L2的电流，根据电流表A2所接量程和分度值读出电流表的示数。在并联电路中，干路电流等于各支路电流之和。
本题考查了实物图的连接、并联电路的电流特点，难度不大。
11.【答案】AC
【解析】解：A、甲图中软木塞飞出时，水蒸气的内能转化为软木塞的机械能，管内水蒸气的内能减少，故A正确；
B、乙图中，两气门关闭，活塞向上运动，是内燃机的压缩冲程，故B错误；
C、丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C正确；
D、丁图中小朋友下滑时，要克服摩擦做功，机械能转化为内能，故D错误。
故选：AC。
(1)物体对外做功，内能减小，温度降低；
(2)分子间既有引力也有斥力；
(3)判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程；
(4)改变物体内能的方式：做功和热传递。
本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。
12.【答案】ACD
【解析】解：A、B的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开，故A正确；
BCD、A带正电说明A缺少电子，金属棒连接的一瞬间，电子由B流向A；自由电子带负电，即定向移动的电荷是负电荷，它的定向移动方向与电流的方向相反，所以此时电流方向为由A到B，故B错误，CD正确。
故选：ACD。
(1)验电器的原理是同种电荷互相排斥；
(2)在导体中，大量的自由电荷通常情况下做无规则运动，此时不会形成电流，只有当这些自由电荷发生了定向移动才能形成电流；
(3)规定正电荷定向移动方向为电流的方向。
本题考查了验电器的原理和电流的方向，属于基础题，要求掌握。
13.【答案】BC
【解析】解：电流表测电路中一个小灯的电流，则两灯并联，且电流表和一个灯泡串联在同一支路；
所以，上面两个〇内应填电流表和电灯，即①为电流表，②为电灯；下面的③与左边的电灯并联，应填电压表。
若是1，2是，3是，两灯泡并联，关S闭合时两灯均能发光，且两电表的示数均不为零；
故选：BC。
根据小灯泡是用电器，电流表在电路中起导线作用，电压表在电路中相当于开路状态去分析。
知道电压表和电流表的正确使用方法，会根据要求判断出电路图的组成。
14.【答案】甲
内能转化为机械能

【解析】解：甲图，水蒸气对外做功，使塞子飞出去，内能转化为塞子的机械能。
乙图，用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程。
丙图，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；做功冲程将内能转化为机械能。
丁图，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；压缩冲程是把机械能转化为内能的过程。
与丙所示冲程原理相同的是甲图所示的演示实验，其能量转化是内能转化为机械能。
故答案为：甲；内能转化为机械能。
(1)改变物体内能的方式有热传递和做功两种。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低；
(2)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能。
此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理，学会变通。
15.【答案】E4
η=E4E×100%

【解析】解：由图知道，使机械获得的机械能E4是用来做有用功的能量，是有效利用的能量，热机的效率是用来做有用功的能量与燃料完全燃烧产生的能量之比，即热机的效率是
η=E4E×100%。
故答案为：E4；η=E4E×100%。
由图知道，使机械获得的机械能E4是用来做有用功的能量，是有效利用的能量，热机的效率是用来做有用功的能量与燃料完全燃烧产生的能量之比。
本题考查热机效率的计算，是一道综合题。
16.【答案】得到
正

【解析】解：将窗花在玻璃上轻轻摩擦，静电窗花在摩擦的过程中由于失去电子而带负电，玻璃失去电子带正电，由于异种电荷相互吸引，这样静电窗花就吸附到玻璃面上。
故答案为：得到；正。
(1)两种不同物质摩擦时，由于不同物质的原子核对核外电子的束缚能力不同，就会导致电荷发生转移，两个物体都带了电，这就是摩擦起电；
(2)同种电荷相互排斥，异种电荷相互吸引。
本题考查了生活中的摩擦起电现象、带电体的特点等，属于基础知识。
17.【答案】S2
S1、S3

【解析】解：要使灯L1、L2串联，应将两灯首尾顺次相连，由图可知，则应闭合开关S2，断开开关S1、S3。
L1左端和L2的上端已连接在一起，再将L1右端和L2的下端已连接在一起即可，所以应闭合开关S1、S3，断开开关S2。
故答案为：S2；S1、S3。
将两灯首尾顺次相连，则两灯为串联；
将两端的两分别连接在一起，然后连入电路中，则两灯为并联。
本题串联和并联电路连接，为基础题。
18.【答案】B A2
【解析】解：把A剪去一半，剩下的一半导线A1跟B相比，材料、横截面积都相同，但长度减小了，所以B的电阻大；把A剩下的一半A1再拉长到1m(称作A2)跟B相比，材料不变，长度一样，但是横截面积变小了，所以A2的电阻大。
故答案为：B；A2
影响电阻大小的因素有：导体的材料、长度、横截面积和温度，据此分析回答。
此题考查学生对于影响电阻大小因素的理解和掌握。学会控制变量法的应用是解题关键。
19.【答案】变小
电流表

【解析】解：由图可知，当油面上升时，浮标上移，滑片下移，滑动变阻器的电阻丝接入电路长度变短，接入电路中的电阻变小。
由电路图可知，R1与R2串联，油量表串联在电路中，因此油量表是电流表改装而成的。
故答案为：变小；电流表。
由电路图可知，当油面上升时，浮标上移，滑片下移，接入电路中的电阻变小。R1与R2串联，油量表串联在电路中。
本题考查了电路的动态分析和欧姆定律的应用，明白油面变化时接入电路中电阻的变化是关键。
20.【答案】； B； 电压表正负接线柱接反了； 电压没有单位；UAC=UAB+UBC
【解析】(1)两灯串联，电压表测L1的电压，如下所示：
(2)连好电路闭合开关后，小蜀发现两个灯泡都不亮，电路可能断路，电压表的示数接近电源电压，电压表与电源连通，可能与L1并联的支路断路了，小蜀接下来的操作最合理的是：拧紧L1两端的接线柱；故选：B；
(3)小巴和小蜀在实验过程中进行了讨论交流，小巴提出利用原来的电路图，电压表所接的B点不动，只将A点改接到C点上，便可测出L2两端的电压，小蜀认为这个方法不可行，原因是 电压表正负接线柱接反了。
(4)①小巴设计的表格中存在的不足之处是 电压没有单位；
②分析表中数据可知，串联电路的电压等于各部分电路两端的电压之和，即UAC=UAB+UBC。
故答案为：
(1)；(2)B；(3)电压表正负接线柱接反了；(4)电压没有单位；UAC=UAB+UBC。
(1)根据电路图连接实物图；
(2)连好电路闭合开关后，小蜀发现两个灯泡都不亮，电路可能断路，根据电压表的示数接近电源电压分析；
(3)用电压表测量电压时，电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转；
(4)①电压有单位；
②分析表中数据得出结论。
本题探究串联电路电压规律，考查电压表的使用、注意事项及归纳法和分析数据归纳结论的能力。
21.【答案】；
并联电路中干路电流等于各支路电流的和；更换不同规格的灯泡进行多次实验；
C；
【解析】(1)根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，开关S控制整个电路；因电路由2节干电池供电，则通过每盏灯的电流较小(不超过0.6A)，所以电流表A1、A2都选用小量程，由图3可知电流表A3应选用小量程，电路连接如图所示：
；
(2)由表中数据知：0.20A+0.30A=0.50A，故在误差允许范围内可以得出：并联电路中干路电流等于各支路电流的和，即：I=I1+I2；
更换不同规格的灯泡进行多次实验，目的是为了使实验结论更具有普遍性。
(3)根据电流表与待测电路串联，图中测量的是干路中C点电流，测B点时，上方灯泡的电流不经过电流表，如图所示：
故答案为：
(1)；
(2)并联电路中干路电流等于各支路电流的和；更换不同规格的灯泡进行多次实验；
(3)C；。
(1)根据电路图连接实物电路；
(2)分析表中数据得出结论；
为得出普遍结论，应进行多次实验、测出多组实验数据。
(3)根据电流表与待测电路串联分析解答。
本题考查了并联电路的电流特点和探究实验中的注意事项，侧重考查了学生分析实验数据得出结论的能力。
22.【答案】电流表示数 转换 B、D、E 1.0 同种材料、长度相同的导体，横截面积越大，电阻越小 C、F、G
【解析】解：(1)在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，用到了转换法；
(2)为了验证猜想一：导体电阻跟导体长度有关，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E，分别将其接入电路进行实验；
(3)为了验证猜想二：导体电阻跟导体粗细有关，即是研究导体电阻跟导体横截面积的关系，则需使导体的材料和长度相同，横截面积不同，若选择代号A、B、C的导体，分析表格中数据可知导体A的长度应该跟导体B、C相同，即长度应为1.0m；
由表格的数据知，导体A、B、C的材料和长度相同，而横截面积是逐渐增大的，再根据图2中电流表的指针顺次对应电流表表盘中①②③三个位置可知，电流是逐渐增大的，而导体电阻的大小表现为对电流的阻碍作用的大小，由此可得出的结论为：同种材料、长度相同的导体，横截面积越大，电阻越小；
(4)由表格可知C、F、G三根合金丝的长度和横截面积相同，材料不同，根据控制变量法可知探究的是导体电阻与导体材料的关系；
故答案为：(1)电流表示数；转换；(2)B、D、E；(3)1.0；同种材料、长度相同的导体，横截面积越大，电阻越小；(4)C、F、G。
(1)实验中需通过观察电流表示数来间接得出电阻的大小，用到转换法；
(2)为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，据此分析表格数据作答；
(3)为了研究导体电阻跟导体粗细有关，则需使导体的材料和长度相同，横截面积不同，据此分析表格数据作答；同时结合接入导体A、B、C后电流表指针的位置可得出结论。
(4)导体的电阻与导体的长度、材料、横截面积以及温度有关，根据控制变量法分析可知。
本题考查了影响导体电阻大小的因素，应用了控制变量法和转换法，难度一般。
23.【答案】解：
(1)水吸收的热量：
Q吸=c水m(t−t0)=4.2×103J/(kg⋅∘C)×2kg×(100∘C−20∘C)=6.72×105J；
(2)天然气完全燃烧放出的热量：
Q放=qV=4.0×107J/m3×0.048m3=1.92×106J；
他家天然气灶的效率：
η=Q吸Q放×100%=6.72×105J1.92×106J×100%=35%。
答：(1)将这些水烧开，需吸收6.72×105J的热量；
(2)他家天然气灶的效率为35%。
【解析】(1)知道水的质量、水的初温和末温、水的比热容，利用吸热公式Q吸=cm(t−t0)求水吸收的热量(有用能量)；
(2)知道使用天然气的体积、天然气的热值，利用Q放=qV求天然气完全燃烧放出的热量(总能量)；天然气灶的效率等于水吸收的热量与天然气完全燃烧放出的热量之比。
本题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，注意：固体和液体的热值单位为J/kg，气体燃料的热值单位为J/m3。
24.【答案】解：发动机做功一次所做的功W=Fs=pSL，
汽油机在一小时内做的总功：W总=60×n2×pSL=30npSL，
∵η=WQ，
∴汽油完全燃烧放出的总能量：
Q=W总η=30npSLη，
∵Q=mq
∴完全燃烧汽油的质量：
m=Qq=30npSLηq=30npSLηq.
答：汽油机在一小时内要消耗30npSLηqkg的汽油．
【解析】根据W=Fs和p=FS可得出W=Fs=pSL求出发动机做的功，再求出1min做的总功；
求出汽油机工作一小时做的功，根据η=WQ求出燃烧汽油放出的热量，根据Q=mq求出汽油的质量．
此题主要考查的是学生对功、热机效率、热值有关计算公式的理解和掌握，变形公式的熟练运用是解决此题的关键．
25.【答案】； 6；0.56；0.34
【解析】(1)根据题意可知，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明灯泡与电机工作时互不影响，是并联的；若只戴头盔不扫码则无法骑行，则开关S1在干路中控制整个电路，开关S2与电动机在一条支路中，如下所示：
(2)闭合开关后，L1与L2并联，已知电源电压恒为6V，则灯泡L1两端电压为6 V；
电流表A2测L2支路的电流，电流表A1测干路电流，已知电流表A1的示数为0.9A，即干路电流I=0.9A，A2的示数为0.34A，即通过灯泡L2的电流I2=0.34A，根据并联电路电流规律可得，通过L1的电流为I1=I−I2=0.9A−0.34A=0.56A；
如果L1突然断路，则电流表A1、A2都测量灯泡L2的电流，为0.34A。
故答案为：(1)；(2)6；0.56；0.34。
(1)根据题意分析两个开关的作用、灯泡与电动机的连接方式，然后选出正确的电路图。
(2)由电路图可知，闭合开关后，L1与L2并联，电流表A2测L2支路的电流，电流表A1测干路电流，根据并联电路电流规律求出通过L1的电流；并联电路中各支路两端电压都相等，都等于电源电压。
本题考查了电路图的设计，并联电路的电流特点，难度不大，关键是明确串联和并联电路中开关的作用。实验次数
灯泡规格
UAB
UBC
UAC
1
L1、L2
1.0
1.8
2.8
2
L3、L4
1.2
1.6
2.8
3
L1、L1
1.4
1.4
2.8
A1的示数I1/A
A2的示数I2/A
A3的示数I3/A
0.2
0.3
0.5
导体代号
长度/m
横截面积/mm2
材料
A
？
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
