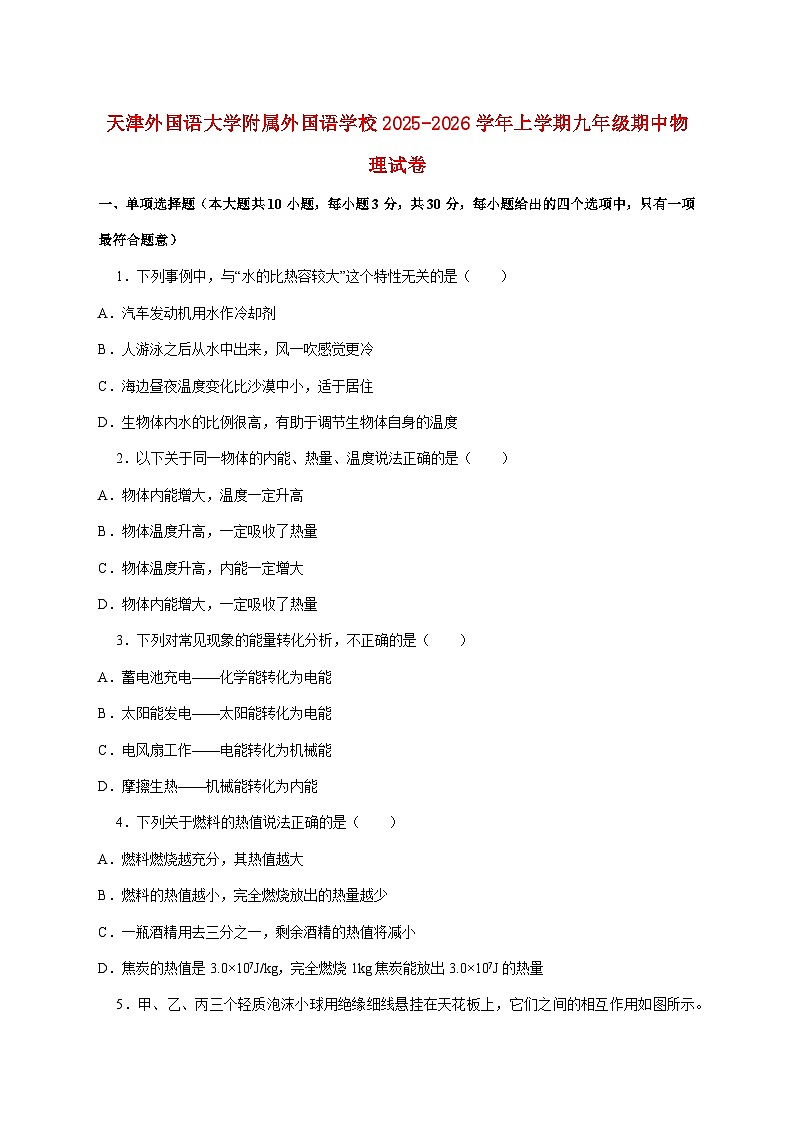

天津外国语大学附属外国语学校2025—2026学年上册九年级期中物理试题【附答案】

这是一份天津外国语大学附属外国语学校2025—2026学年上册九年级期中物理试题【附答案】，共31页。试卷主要包含了单项选择题，多项选择题，填空题等内容，欢迎下载使用。
1．下列事例中，与“水的比热容较大”这个特性无关的是（ ）
A．汽车发动机用水作冷却剂
B．人游泳之后从水中出来，风一吹感觉更冷
C．海边昼夜温度变化比沙漠中小，适于居住
D．生物体内水的比例很高，有助于调节生物体自身的温度
2．以下关于同一物体的内能、热量、温度说法正确的是（ ）
A．物体内能增大，温度一定升高
B．物体温度升高，一定吸收了热量
C．物体温度升高，内能一定增大
D．物体内能增大，一定吸收了热量
3．下列对常见现象的能量转化分析，不正确的是（ ）
A．蓄电池充电——化学能转化为电能
B．太阳能发电——太阳能转化为电能
C．电风扇工作——电能转化为机械能
D．摩擦生热——机械能转化为内能
4．下列关于燃料的热值说法正确的是（ ）
A．燃料燃烧越充分，其热值越大
B．燃料的热值越小，完全燃烧放出的热量越少
C．一瓶酒精用去三分之一，剩余酒精的热值将减小
D．焦炭的热值是3.0×107J/kg，完全燃烧1kg焦炭能放出3.0×107J的热量

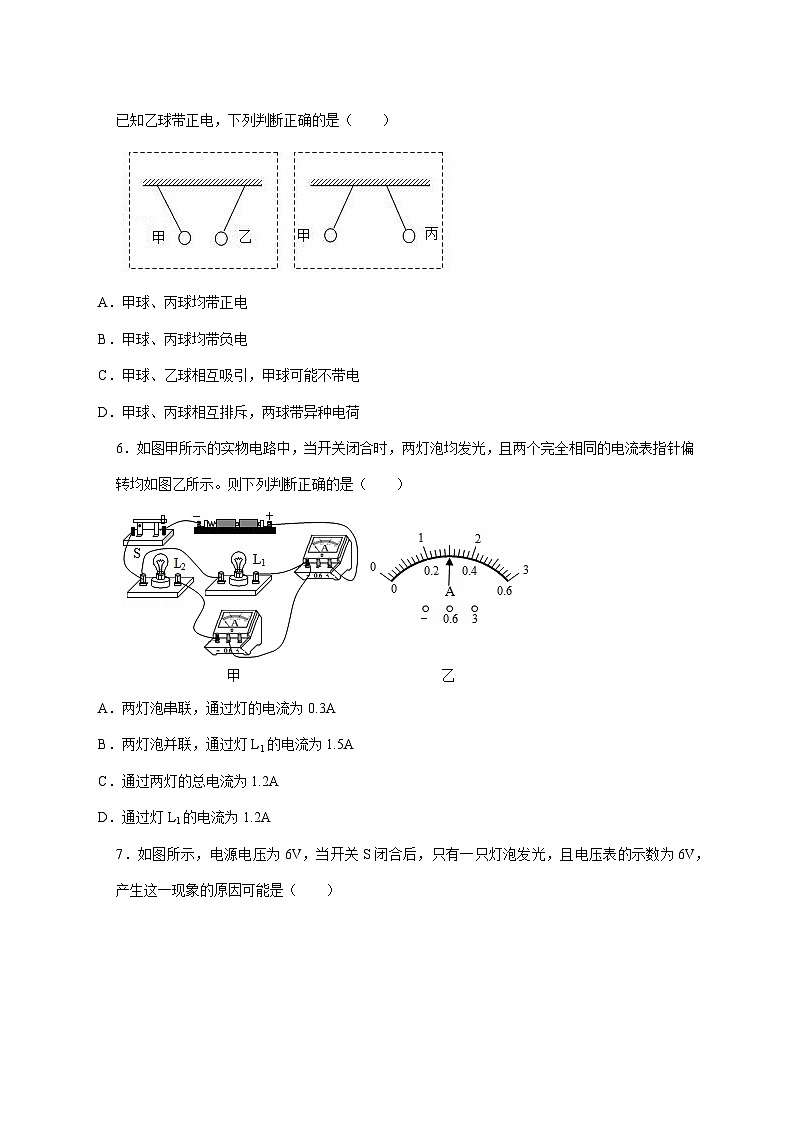

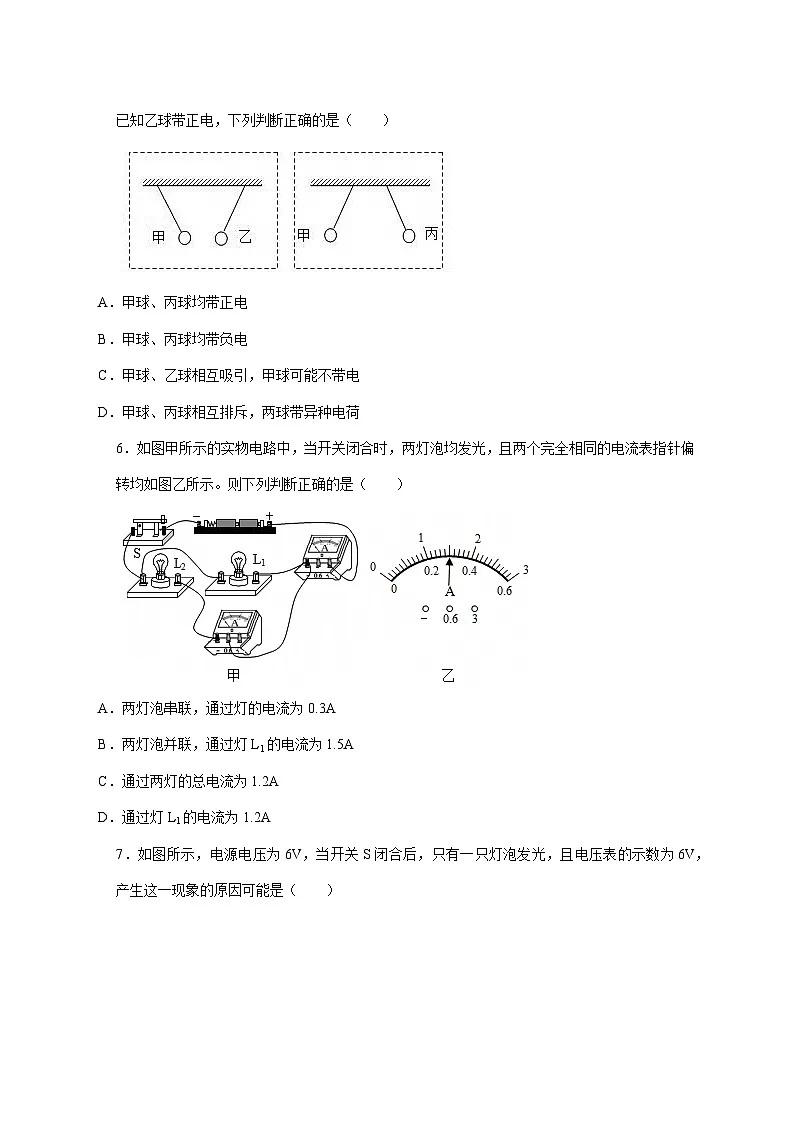

5．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间的相互作用如图所示。已知乙球带正电，下列判断正确的是（ ）
A．甲球、丙球均带正电
B．甲球、丙球均带负电
C．甲球、乙球相互吸引，甲球可能不带电
D．甲球、丙球相互排斥，两球带异种电荷
6．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．两灯泡串联，通过灯的电流为0.3A
B．两灯泡并联，通过灯L1的电流为1.5A
C．通过两灯的总电流为1.2A
D．通过灯L1的电流为1.2A

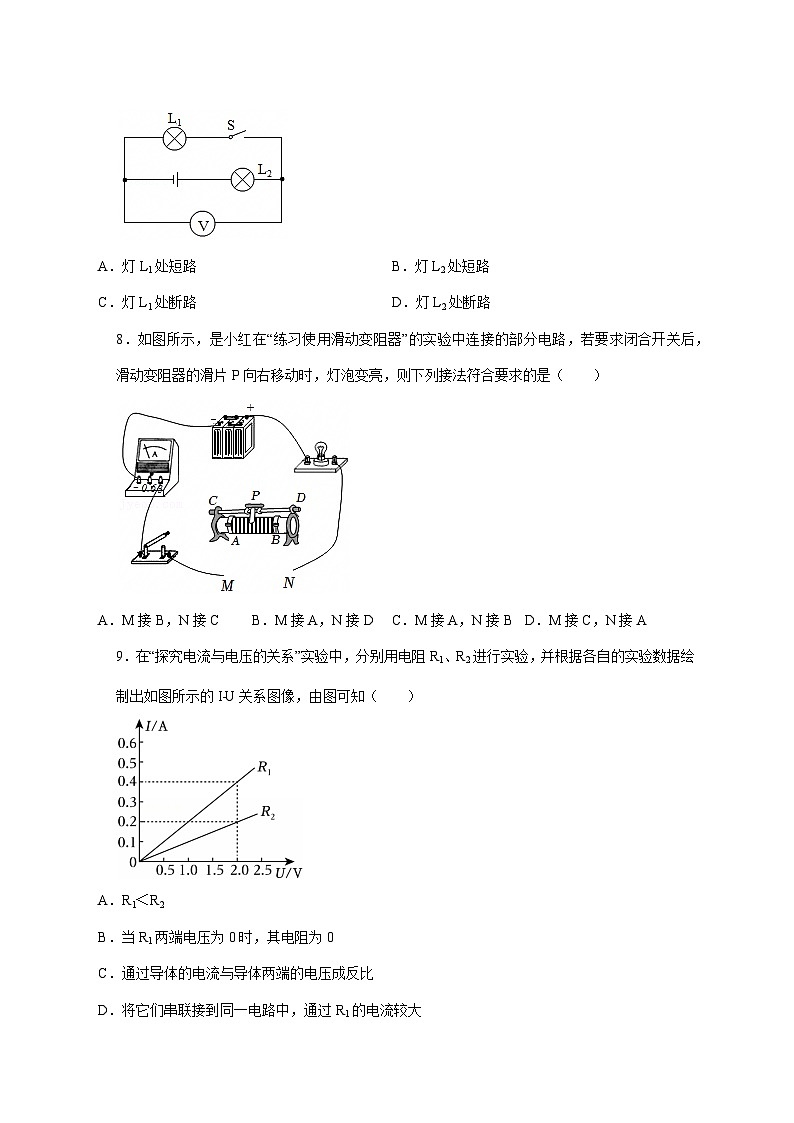

7．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路B．灯L2处短路
C．灯L1处断路D．灯L2处断路
8．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接CB．M接A，N接DC．M接A，N接BD．M接C，N接A
9．在“探究电流与电压的关系”实验中，分别用电阻R1、R2进行实验，并根据各自的实验数据绘制出如图所示的I﹣U关系图像，由图可知（ ）
A．R1＜R2
B．当R1两端电压为0时，其电阻为0
C．通过导体的电流与导体两端的电压成反比
D．将它们串联接到同一电路中，通过R1的电流较大
10．如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
二、多项选择题（本大题共3小题，每小题3分，共9分，每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，有选错或不答的得0分）
（多选）11．下列物品中，通常情况下属于导体的是（ ）
A．铅笔芯B．人体C．陶瓷盘D．铁锅
（多选）12．如图所示，电源电压不变，闭合开关，电压表V1的示数为3.6V，电压表V2的示数为6V。那么下列说法中不正确的是（ ）
A．电源电压为6V
B．L2两端电压为3.6V
C．将电压表V1换成电流表，则L2亮，L1不亮
D．将电压表V2换成电流表，则L1与L2并联
（多选）13．如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A．R1的电阻为5Ω
B．R2的电阻为7.5Ω
C．前一种情况中a表的示数为3V
D．后一种情况中b表的示数为1.2A
三、填空题（本大题共6个小题，每小题4分，共24分，将答案写在答题卷相应位置上）
14．秋季是苹果成熟的季节。将苹果放在纸箱里，在箱外就能闻到苹果的香味，这是一种 现象；用手很难将苹果掰成两半，说明分子间存在相互作用的 （选填“引力”或“斥力”）。
15．四冲程汽油机中，将内能转化为机械能的是 冲程，某单缸四冲程汽油机飞轮转速是3000r/min，则此汽油机每秒对外做功 次。
16．物理学规定电流的方向为正电荷定向移动的方向为电流的方向，从显像管尾部的阴极发射出来的电子高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从 流向 。（后两空选填“显像管”和“荧光屏”）
17．如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为 ，电压表V1、V2的示数之比为 。
18．我国家庭电路的供电电压是 V；一节干电池的电压是 V。
19．两定值电阻，甲标有“10Ω 1A”，乙标有“12Ω 0.5A”，把它们串联在同一电路中，电路两端允许加的最大电压为 V；若把它们并联起来，则干路允许通过的最大电流是 A。
四、综合题（本大题共7小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（6分）在一个标准大气压下，温度为40℃，质量为2kg的水吸收了7.56×105J的热量之后，温度将升高到多少℃？（c水＝4.2×103J/（kg•℃））
21．（2分）将下列实物图转换为电路图。
22．（2分）根据图甲所示的电路图，将乙图的实物元件连接成实物电路。
23．（6分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
实验室提供了4根电阻丝，规格、材料如下表：
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小；
（2）为了验证上述猜想③，应该选用编号 两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想 （填序号）。分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此，得到的结论是： ；
（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻（选填“增大”或“减小”）。
24．（7分）一只小灯泡正常发光的电压为3V，通过它的电流为0.3A，小灯泡正常发光时的电阻是多少？现将该小灯泡接在9V的电源上，为使其正常发光，应串联一个多大的电阻？
25．（6分）小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压是2.5V，电源电压4.5V。
（1）请用笔画线代替导线，将图甲所示的实物电路连接完整。
（2）在连接电路时，开关应 ，滑动变阻器滑片P应位于 （选填“A”或“B”）端。
（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图乙所示，此时小灯泡的电阻约为 Ω（保留一位小数）；他把多次测量的电流值和电压绘制成I﹣U图象，发现I﹣U图线是一条曲线，原因是 。
（4）如果还想测量额定电压为3.8V的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，你的办法是 。
26．（8分）在如图甲所示的电路中，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。求：
（1）电源电压；
（2）当滑片P在中点时，电路中的电流。
天津外国语大学附属外国语学校2025-2026学年上学期九年级期中物理试卷
参考答案与试题解析
一．选择题（共10小题）
二．多选题（共3小题）
一、单项选择题（本大题共10小题，每小题3分，共30分，每小题给出的四个选项中，只有一项最符合题意）
1．下列事例中，与“水的比热容较大”这个特性无关的是（ ）
A．汽车发动机用水作冷却剂
B．人游泳之后从水中出来，风一吹感觉更冷
C．海边昼夜温度变化比沙漠中小，适于居住
D．生物体内水的比例很高，有助于调节生物体自身的温度
【分析】（1）水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
（2）水的比热容大的应用：防冻剂、取暖剂、保温剂；
（3）由气态变为液态叫液化降低温度和压缩体积可使气体液化，由液态变为气态叫汽化。
【解答】解：A、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水冷却汽车发动机，故A不符合题意；
B、游泳之后从水中出来，风一吹感觉特别冷，是由于身体表面的水汽化吸热，与“水的比热容较大”这个特性无关，故B符合题意；
C、因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，由此使得海边昼夜温差小，故C不符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水升高或降低的温度少，所以生物体内水的比例高，有助于调节自身的温度，故D不符合题意。
故选：B。
【点评】本题考查水的比热容大的特点、蒸发吸热的应用，应用所学知识解决实际问题，体现了新课标的要求。
2．以下关于同一物体的内能、热量、温度说法正确的是（ ）
A．物体内能增大，温度一定升高
B．物体温度升高，一定吸收了热量
C．物体温度升高，内能一定增大
D．物体内能增大，一定吸收了热量
【分析】（1）晶体熔化过程中，吸热内能增加，但温度不变；
（2）内能的大小与物体的质量、温度、状态等因素有关；
（3）物体对外做功，物体的内能会减小；
（4）做功和热传递都可以改变物体的内能。
【解答】解：A．物体内能增大，温度不一定升高，比如晶体熔化过程中，吸热内能增加，但温度不变，故A错误；
B．物体温度升高，内能增大，可能是吸收了热量，也可能是由于外界物体对它做了功，故B错误；
C．同一物体，质量不变，物体温度升高，内能一定增大，故C正确；
D．物体内能增大，可能是吸收了热量，也可能是由于外界物体对它做了功，故D错误。
故选：C。
【点评】要特别注意：同一物体的温度升高、内能一定增加，但是物体内能增加、温度不一定升高；物体吸热、温度不一定升高，物体温度升高、不一定吸热。
3．下列对常见现象的能量转化分析，不正确的是（ ）
A．蓄电池充电——化学能转化为电能
B．太阳能发电——太阳能转化为电能
C．电风扇工作——电能转化为机械能
D．摩擦生热——机械能转化为内能
【分析】能量转化的过程中，必定有一种能量减少，另一种能量增加；分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
【解答】解：A．蓄电池充电时，消耗电能，将电能转化为化学能，故A错误；
B．太阳能发电时，接收太阳能，将太阳能转化为电能，故B正确；
C．电风扇工作时，消耗电能，将电能转化为机械能，故C正确；
D．摩擦生热，通过克服摩擦做功将机械能转化为内能，故D正确。
故选：A。
【点评】在自然界中，能量转化的现象很多，但需要通过一些器械装置或在一定条件下。能量的转化也是有规律可循的，在日常的学习中我们要注意总结归纳。
4．下列关于燃料的热值说法正确的是（ ）
A．燃料燃烧越充分，其热值越大
B．燃料的热值越小，完全燃烧放出的热量越少
C．一瓶酒精用去三分之一，剩余酒精的热值将减小
D．焦炭的热值是3.0×107J/kg，完全燃烧1kg焦炭能放出3.0×107J的热量
【分析】（1）热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关；
（2）根据Q放＝mq分析解答；
（3）知道焦炭的热值和质量，根据Q放＝mq求出焦炭放出的热量。
【解答】解：AC、热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关，故AC错误；
B、根据Q＝mq可知，放出的热量与热值、质量有关，故B错误；
D、焦炭的热值是3.0×107J/kg，完全燃烧1kg焦炭放出的热量为：Q放＝mq＝1kg×3.0×107J/kg＝3.0×107J，故D正确。
故选：D。
【点评】本题考查了学生对热值概念的了解与掌握，理解热值是燃料的特性。
5．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间的相互作用如图所示。已知乙球带正电，下列判断正确的是（ ）
A．甲球、丙球均带正电
B．甲球、丙球均带负电
C．甲球、乙球相互吸引，甲球可能不带电
D．甲球、丙球相互排斥，两球带异种电荷
【分析】已知乙球带正电，由同种电荷相互排斥，判断出甲球的电性，然后结合电荷之间相互作用的特点进一步判断。
【解答】解：甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，甲球可能带负电；但带电体能够吸引不带电的轻小物体，所以甲球可能不带电；
由图知，甲球与丙球靠近时相互排斥，这说明甲球一定带负电，根据同种电荷相互排斥可知，丙球一定带负电；
综上所述，B正确。
故选：B。
【点评】该题考查带电物体之间的相互作用，要注意，一个带电的物体吸引另一个物体时，要注意带电体具有能吸引轻小物体的特点。
6．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．两灯泡串联，通过灯的电流为0.3A
B．两灯泡并联，通过灯L1的电流为1.5A
C．通过两灯的总电流为1.2A
D．通过灯L1的电流为1.2A
【分析】由实物图知，两灯并联，右侧电流表测干路电流，下方电流表测L2支路电流，根据并联电路的电流规律，结合电流表指针位置判断两电流表量程，由图乙读出两电流表示数，从而得到通过两灯电流。
【解答】解：（1）由实物图知，两灯并联，右侧电流表测干路电流，下方电流表测L2支路电流，故A错误；
（2）并联电路中，干路电流等于各支路电流之和，而两电流表指针偏转角度相同，所以干路电流表使用大量程，由图乙知，干路电流（两灯总电流之和）I＝1.5A，故C错误；
支路电流表使用小量程，所以L2电流I2＝0.3A，
所以通过L1的电流I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故B错误，D正确。
故选：D。
【点评】本题考查串并电路的识别以及并联电路电流规律的应用，正确判断电流表所测电流以及两电流表量程是关键。
7．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路B．灯L2处短路
C．灯L1处断路D．灯L2处断路
【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；
该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障。
【解答】解：读图可知，电路为串联电路，电压表测量L1两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；
又因为电压表有示数，并且等于电源电压6V，所以L2处短路。
故选：B。
【点评】注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路之处。
8．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接CB．M接A，N接DC．M接A，N接BD．M接C，N接A
【分析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小；根据滑动变阻器的滑片P的移动方向判定其接法。
【解答】解：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向右移动时，其接入的电阻是减小的，则滑片右侧的电阻丝应接入电路（即一定要接B接线柱），滑动变阻器采用“一上一下”的接法，故M接B，N接C或D（或M接C或D，N接B）；故A正确。
故选：A。
【点评】本题考查了滑动变阻器的接法，属于基础知识。
9．在“探究电流与电压的关系”实验中，分别用电阻R1、R2进行实验，并根据各自的实验数据绘制出如图所示的I﹣U关系图像，由图可知（ ）
A．R1＜R2
B．当R1两端电压为0时，其电阻为0
C．通过导体的电流与导体两端的电压成反比
D．将它们串联接到同一电路中，通过R1的电流较大
【分析】由图象可知，两电阻两端的电压相等时通过他们的电流关系，根据欧姆定律可知：电压一定时，电流与电阻成反比即可判断两电阻的大小关系；串联电路中电流处处相等。
【解答】解：AB、由图象可知，两电阻两端的电压相等时，通过R1的电流大于通过R2的电流，即I1＞I2，由I=UR可知，电压一定时，电流与电阻成反比，则R1＜R2，故B错误，A正确；
C、由I=UR可知，电阻一定时，通过导体的电流与导体两端的电压成正比，故C错误；
D、将它们串联接到同一电路中，根据串联电路中电流相等可知，通过R1、R2的电流一样大，故D错误。
故选：A。
【点评】本题考查了学生对欧姆定律内容的理解与掌握，关键是会利用控制变量法分析图象得出相关信息。
10．如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
【分析】根据电路图可知，闭合开关后，R和R'串联接入电路中，电流表测量电路中的电流，电压表测量R'两端的电压；根据滑片的移动方向分析滑动变阻器接入电路中电阻的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化。
【解答】解：根据电路图可知，闭合开关后，R和R'串联接入电路中，电流表测量电路中的电流，电压表测量R'两端的电压；当滑动变阻器滑片P向左端滑动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小，故A正确。
故选：A。
【点评】本题考查了电路的动态分析、欧姆定律的应用、串联电路分压规律的应用，属于基础题。
二、多项选择题（本大题共3小题，每小题3分，共9分，每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，有选错或不答的得0分）
（多选）11．下列物品中，通常情况下属于导体的是（ ）
A．铅笔芯B．人体C．陶瓷盘D．铁锅
【分析】容易导电的物体叫做导体，例如：石墨、人体、大地以及酸、碱、盐的水溶液；不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
【解答】解：通常情况下，陶瓷盘不容易导电，属于绝缘体；铅笔芯、人体、铁锅容易导电，属于导体，故ABD正确，C错误。
故选：ABD。
【点评】本题考查了导体和绝缘体的概念；对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背；如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液是导体。
（多选）12．如图所示，电源电压不变，闭合开关，电压表V1的示数为3.6V，电压表V2的示数为6V。那么下列说法中不正确的是（ ）
A．电源电压为6V
B．L2两端电压为3.6V
C．将电压表V1换成电流表，则L2亮，L1不亮
D．将电压表V2换成电流表，则L1与L2并联
【分析】由图可知：灯泡L1和L2串联，V2并联在电源两端，即V2是测量灯泡L1和L2组成串联电路的总电压，V1并联在灯泡L1两端，是测量灯泡L1两端的电压，电流表相当于导线，与用电器并联会形成短路。
【解答】解：A、由图可知，灯泡L1和L2串联，V2并联在电源两端，即V2是测量灯泡L1和L2组成串联电路的总电压，V1并联在灯泡L1两端，是测量灯泡L1两端的电压，电压表V2的示数为6V，即电源电压为6V，故A正确。
B、电压表V1的示数为3.6V，灯泡L1两端的电压3.6V，根据串联电压特点知，L2两端电压为6V﹣3.6V＝2.4V，故B错误；
C、将电压表V1换成电流表，闭合开关时灯泡L1被短路，因此灯泡L2亮，L1不亮，故C正确。
D、将电压表V2换成电流表，由于电流表相当于导线，所以开关闭合时电源发生短路，故D错误。
故选：BD。
【点评】本题考查电路的识别以及串联电路的电压规律的应用，识别电路时，电压表可看成断路，电流表可看成导线。
（多选）13．如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A．R1的电阻为5Ω
B．R2的电阻为7.5Ω
C．前一种情况中a表的示数为3V
D．后一种情况中b表的示数为1.2A
【分析】闭合S1和S2，若a、b都为电流表，则会造成电源短路，所以a、b都为电压表，此时两个电阻串联，a表测电源电压，b表测R2两端的电压；由题意可知此时a、b两表示数（即知道电源电压、R2两端的电压），由串联电路的电压特点求出此时R1两端的电压，根据串联分压的规律可知两电阻的阻值之比；
将a、b换为另一种电表，闭合S1、断开S2，若a、b都为电压表，则会造成电路断路，所以此时a、b都为电流表，两个电阻并联，a表测通过R2的电流，b表测干路电流；知道电源电压、此时a表的示数（通过R2的电流），由欧姆定律求出R2的阻值，进一步根据两电阻的阻值之比求出R1的阻值；根据并联分流的规律可得通过R1、R2的电流之比，进一步求出此时通过R1的电流，最后根据并联电路的电流特点求出干路电流（此时b表的示数）。
【解答】解：由题知，a、b为同种电表（电流表或电压表）；
ABC、由图知，闭合S1和S2，若a、b都为电流表，则会造成电源短路，所以a、b都为电压表，此时两个电阻串联，a表测电源电压，b表测R2两端的电压；
由题意可知此时a、b两表示数分别为3V和1V，即电源电压为3V，R2两端的电压为1V，故C正确；
根据串联电路的电压特点可知，R1两端的电压：U1＝U﹣U2＝3V﹣1V＝2V，
根据串联分压的规律可得U1U2=R1R2，即2V1V=R1R2，所以R1＝2R2；
将a、b换为另一种电表，闭合S1、断开S2，若a、b都为电压表，则会造成电路断路，所以a、b都为电流表，此时两个电阻并联，a表测通过R2的电流，b表测干路电流，
根据并联电路的电压特点可知，此时两个电阻的电压都是3V，由题意可知此时a表示数为0.4A，即I2＝0.4A，
则R2的阻值为：R2=UI2=3V0.4A=7.5Ω，
由前面分析可知，R1的阻值：R1＝2R2＝2×7.5Ω＝15Ω，故A错误，B正确；
D、并联电路中各支路两端的电压相等，且R1：R2＝2：1，
则根据并联分流的规律可得通过R1、R2的电流之比为I1I2=R2R1=12，
则通过R1的电流为I1=12I2=12×0.4A＝0.2A，
由并联电路的电流特点可知，干路电流（此时b表的示数）：I＝I1+I2＝0.2A+0.4A＝0.6A，故D错误。
故选：BC。
【点评】本题考查了串并联电路的特点与欧姆定律的应用，属于中档题。
三、填空题（本大题共6个小题，每小题4分，共24分，将答案写在答题卷相应位置上）
14．秋季是苹果成熟的季节。将苹果放在纸箱里，在箱外就能闻到苹果的香味，这是一种 扩散 现象；用手很难将苹果掰成两半，说明分子间存在相互作用的 引力 （选填“引力”或“斥力”）。
【分析】（1）分子在永不停息地做无规则运动；
（2）分子间存在相互作用的引力和斥力。
【解答】解：
（1）将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地做无规则运动，是一种扩散现象。
（2）苹果很难被掰开，这说明分子间存在引力。
故答案为：扩散；引力。
【点评】此题考查了分子间的相互作用力和扩散现象在生活中的应用，属于基础知识，是一道基础题。
15．四冲程汽油机中，将内能转化为机械能的是 做功 冲程，某单缸四冲程汽油机飞轮转速是3000r/min，则此汽油机每秒对外做功 25 次。
【分析】内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；压缩冲程和做功冲程都是通过做功的方式改变内能的。
单缸四冲程汽油机一个工作循环是4个冲程，飞轮转两圈，活塞往复运动两次，对外做功一次。
【解答】解：四冲程汽油机中，在做功冲程中，燃料燃烧的化学能转化为内能，高温高压的燃气推动活塞做功，将内能转化为机械能；
某单缸四冲程汽油机飞轮转速是3000r/min，即每秒钟转50转（50r/s），因一个工作循环飞轮转2圈，做功一次，所以每秒可以做功25次。
故答案为：做功；25。
【点评】此题考查内燃机做功冲程中能量的转化，以及内燃机转速的计算；明确在四冲程汽油机中，一个工作循环，飞轮转两圈，对外做功一次是解题的关键。
16．物理学规定电流的方向为正电荷定向移动的方向为电流的方向，从显像管尾部的阴极发射出来的电子高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从 荧光屏 流向 显像管 。（后两空选填“显像管”和“荧光屏”）
【分析】物理学中规定正电荷的定向移动方向是电流的方向，负电荷的定向移动方向与电流的方向相反。
【解答】解：电子的定向移动方向与电流的方向相反，故电子从显像管尾部的阴极发射到荧光屏上，所以电流的方向是从屏幕指向显像管。
故答案为：荧光屏；显像管。
【点评】本题考查了电流的方向的规定和电视机显像管中的电流的方向。
17．如图所示电路，电阻R1为3Ω，R2为1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为 1：1 ，电压表V1、V2的示数之比为 3：4 。
【分析】闭合开关，两电阻串联接入电路，电压表V1测R1两端的电压，电压表V2测电源电压，根据串联电路电流特点通过电阻R1、R2的电流之比；根据串联电路电阻规律结合欧姆定律可知电压表V1、V2的示数之比。
【解答】解：闭合开关，两电阻串联接入电路，电压表V1测R1两端的电压，电压表V2测电源电压，串联电路各处电流相等，所以通过电阻R1、R2的电流之比为1：1；
串联电路总电阻等于各部分电阻之和，根据U＝IR可得电压表V1、V2的示数之比为：U1U2=IR1I(R1+R2)=I×3ΩI×(3Ω+1Ω)=34。
故答案为：1：1；3：4。
【点评】本题考查串联电路特点和欧姆定律的灵活运用，属于基础题。
18．我国家庭电路的供电电压是 220 V；一节干电池的电压是 1.5 V。
【分析】根据对生活中常见电压值的了解填写。
【解答】解：我国家庭电路的电压为220V，一节干电池的电压为1.5V。
故答案为：220；1.5。
【点评】记住生活中一些常见的电压值：
我国家庭电路的电压为220V
一节干电池的电压为1.5V
一节蓄电池的电压为2V
对人体安全的电压为不高于36V
手机电池的电压为3.7V
19．两定值电阻，甲标有“10Ω 1A”，乙标有“12Ω 0.5A”，把它们串联在同一电路中，电路两端允许加的最大电压为 11 V；若把它们并联起来，则干路允许通过的最大电流是 1.1 A。
【分析】（1）已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，然后根据电阻的串联和欧姆定律求出两端允许加的最大电压；
（2）根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，然后由欧姆定律求出通过两电阻的电流，再根据并联电路的电流特点求出干路的最大电流。
【解答】解：
（1）由于串联电路中各处的电流相等，所以两电阻串联时，电路中的最大电流I＝I乙＝0.5A，
因为串联电路中总电阻等于各分电阻之和，电路的总电阻R＝R甲+R乙＝10Ω+12Ω＝22Ω，
根据I=UR可得电路两端允许加的最大电压：
U＝IR＝0.5A×22Ω＝11V；
（2）根据I=UR可得，两电阻两端允许所加的最大电压分别为：
U甲＝I甲R甲＝1A×10Ω＝10V，U乙＝I乙R乙＝0.5A×12＝6V，
因并联电路中各支路两端的电压相等，所以两电阻并联时，电路中的最大电压U′＝U乙＝6V，
此时通过乙的电流为0.5A，
通过甲的电流：I甲′=U'R甲=6V10Ω=0.6A，
并联电路中干路电流等于各支路电流之和，所以干路中允许通过的最大电流：
I＝I甲′+I乙＝0.6A+0.5A＝1.1A。
故答案为：11；1.1。
【点评】本题考查电压、电流的计算，关键是公式及其变形的灵活运用，难点是知道串联时允许通过的最大电流为两个额定电流里面最小的一个，两只电阻并联时，电压也选最小。
四、综合题（本大题共7小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（6分）在一个标准大气压下，温度为40℃，质量为2kg的水吸收了7.56×105J的热量之后，温度将升高到多少℃？（c水＝4.2×103J/（kg•℃））
【分析】由吸热公式Q吸＝c水m（t﹣t0）可知水吸收热量后可以升高到的温度，水在标准大气压下的沸点为100℃，据此得出水的末温。
【解答】解：水吸收热量后可以升高到的温度为：
t=Q吸c水m+t0=7.56×105J4.2×103J/(kg⋅℃)×2kg+40℃＝130℃，
水在标准大气压下的沸点为100℃，水在沸腾过程中吸收热量，温度保持不变，故水吸收热量后温度最高达到100℃。
答：温度将升高到100℃。
【点评】本题考查比热容的有关计算，是一基础题。
21．（2分）将下列实物图转换为电路图。
【分析】分析实物图，得出两灯的连接方式、两开关的位置，据此画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S1在干路上，灯L2、开关S2在一条支路，灯L1单独一条支路，电路图如图所示：
【点评】本题考查根据实物图画电路图，正确分析电路的连接方式是关键。
22．（2分）根据图甲所示的电路图，将乙图的实物元件连接成实物电路。
【分析】由电路图可知，两灯并联；根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可。
【解答】解：由电路图可知，两灯并联，电流表A1测量灯泡L1的电流，电流表A2测量干路的电流；
电源为2节干电池串联，电源电压为3V，通过灯泡L1的电流较小（小于0.6A），故电流表A1选用0～0.6A量程；干路中的电流较大，故电流表A2选用0～3A量程；
根据电流流向法，先从正极出发依次串联开关S1、电流表A1、灯泡L1、电流表A2回到负极，然后将开关S2和灯泡L2串联，再把灯泡L2的左端与L1的左端相连、开关S2的右端和电流表A1的0.6A接线柱相连即可，如图所示：
【点评】本题考查了根据电路图连接实物图，关键是看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉，同时要注意电流表量程的选择以及正负接线柱不能接反了。
23．（6分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
实验室提供了4根电阻丝，规格、材料如下表：
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 电流表示数 来比较导体电阻的大小；
（2）为了验证上述猜想③，应该选用编号 A、D 两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 ② （填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想 ① （填序号）。分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此，得到的结论是： 在材料和横截面积相同时，导体的长度越长，电阻越大 ；
（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 减小 了输电线的电阻（选填“增大”或“减小”）。
【分析】（1）电流表串联在电路中，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
（2）（3）（4）影响电阻大小的因素有材料、长度和横截面积以及温度，根据控制变量法和实验目的可知两电阻丝的相同之处和不同之处，据此分析答题；
（5）在其他条件都一定时，电阻与导体的长度成正比，与横截面积成反比。
【解答】解：（1）实验中，在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，这是转换法的应用；
（2）为了验证猜想③：导体的电阻与导体的材料有关，应该控制导体的长度和横截面积相同时，材料不同，应该选用编号A、D两根电阻丝进行实验；
（3）编号为A、C两根电阻丝材料和长度相同，横截面积不同，根据控制变量法可知是探究导体的电阻与横截面积的关系，可验证猜想②；
（4）编号为A、B两根电阻丝进行实验，材料和横截面积相同，长度不同，可探究导体的电阻与长度的关系，可验证猜想①；
分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此，得到的结论是在材料和横截面积相同时，导体的长度越长，电阻越大；
（5）导体的材料与长度相同时，横截面积越大，电阻越小，将原来细的铝质输电线换成较粗的铝质输电线，这样就减小了输电线的电阻。
故答案为：（1）电流表示数；（2）A、D；（3）②；（4）①；在材料和横截面积相同时，导体的长度越长，电阻越大；（5）减小。
【点评】探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
24．（7分）一只小灯泡正常发光的电压为3V，通过它的电流为0.3A，小灯泡正常发光时的电阻是多少？现将该小灯泡接在9V的电源上，为使其正常发光，应串联一个多大的电阻？
【分析】根据欧姆定律求出小灯泡正常发光时的电阻；小灯泡接在9V电源上，要正常发光，需串联一个电阻分压。先根据串联电路电压特点求出串联电阻两端的电压，再根据串联电路电压特点求出电路电流，最后根据欧姆定律求出串联电阻的阻值。
【解答】解：根据欧姆定律可得小灯泡正常发光时的电阻为：
R灯=U灯I灯3V0.3A=10Ω；
小灯泡接在9V电源上，要正常发光，需串联一个电阻分压。
根据串联电路电压特点可得串联电阻两端的电压为：
U串＝U总﹣U灯＝9V﹣3V＝6V；
根据串联电路电压特点可得电路电流为：I＝I灯＝0.3A；
根据欧姆定律可得串联电阻的阻值为：
R串=U串I=6V0.3A=20Ω。
答：小灯泡正常发光时的电阻为10Ω；应串联一个20Ω的电阻。
【点评】本题考查串联电路规律和欧姆定律公式的应用，是基础题。
25．（6分）小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压是2.5V，电源电压4.5V。
（1）请用笔画线代替导线，将图甲所示的实物电路连接完整。
（2）在连接电路时，开关应 断开 ，滑动变阻器滑片P应位于 A （选填“A”或“B”）端。
（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图乙所示，此时小灯泡的电阻约为 10.4 Ω（保留一位小数）；他把多次测量的电流值和电压绘制成I﹣U图象，发现I﹣U图线是一条曲线，原因是 灯丝的电阻与温度有关 。
（4）如果还想测量额定电压为3.8V的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，你的办法是 把电压表并联在滑动变阻器的两端 。
【分析】（1）确定电压表的量程，与小灯泡并联；
（2）连接电路时，为保护电路元件，开关应断开，滑动变阻器滑片应置于连入电路阻值最大的位置；
（3）根据电流表的示数，由欧姆定律求电阻大小；I﹣U图线是一条曲线，说明灯泡的电阻不是一个定值，而是随温度的变化而变化的；
（4）根据串联电路电压的特点，将电压表并联在滑动变阻器的两端即可。
【解答】解：（1）小灯泡额定电压是2.5V，电压表使用小量程，将电压表并联在小灯泡的两端，如右图所示；
（2）在连接电路时，开关应 断开，因滑动变阻器滑片以右部分电阻丝连入电路，所以，滑动变阻器滑片P应位于A端；
（3）电流表使用小量程，分度值为0.02A，示数为0.24A，由欧姆定律R=UI=Ω；
发现I﹣U图线是一条曲线，电压与电流不是一次函数的关系，原因小灯泡的电阻不是定值，而是随温度的变化而变化；
（4）还想测量额定电压为3.8V的小灯泡正常发光时的电阻，因电压表的15V量程已经损坏，故只能使用0﹣3V量程，考虑到电源电压为4.5V，根据串联电路的总电压等于各部分电压和，所以可将电压表并联在滑动变阻器的两端，移动滑动变阻器的滑片，当电压表示数为4.5V﹣3.8V＝0.7V时，小灯泡两端的电压一定为3.8V。
故答案为：（1）如右上图所示；
（2）断开；A；
（3）10.4；灯丝的电阻与温度有关；
（4）把电压表并联在滑动变阻器的两端。
【点评】本题涉及伏安法测电阻的基本知识，最后一问，考查在特殊情况下学生灵活运用知识解决实际问题的能力和设计实验方案的能力。
26．（8分）在如图甲所示的电路中，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。求：
（1）电源电压；
（2）当滑片P在中点时，电路中的电流。
【分析】（1）由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时电路中的电流最大，根据U＝IR求出电源电压；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值；
根据电阻的串联和欧姆定律求出滑片P滑到ab中点时电路中的电流。
【解答】解：（1）由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1＝0.6A，
由I=UR可得电源的电压：U＝I1R1＝0.6A×10Ω＝6V；
（2）由欧姆定律可知滑动变阻器的最大阻值：R2=U2I2=4V0.2A=20Ω；
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得滑片P滑到ab中点时，电路中的电流：I=UR1+R22=6V10Ω+20Ω2=0.3A，
答：（1）电源电压为6V；
（2）当滑片P在中点时，电路中的电流为0.3A。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大。编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
A
D
B
D
B
A
A
A
题号
11
12
13
答案
ABD
BD
BC
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
