初中数学北师大版（2024）九年级上册视图课文内容课件ppt

这是一份初中数学北师大版（2024）九年级上册视图课文内容课件ppt，共9页。

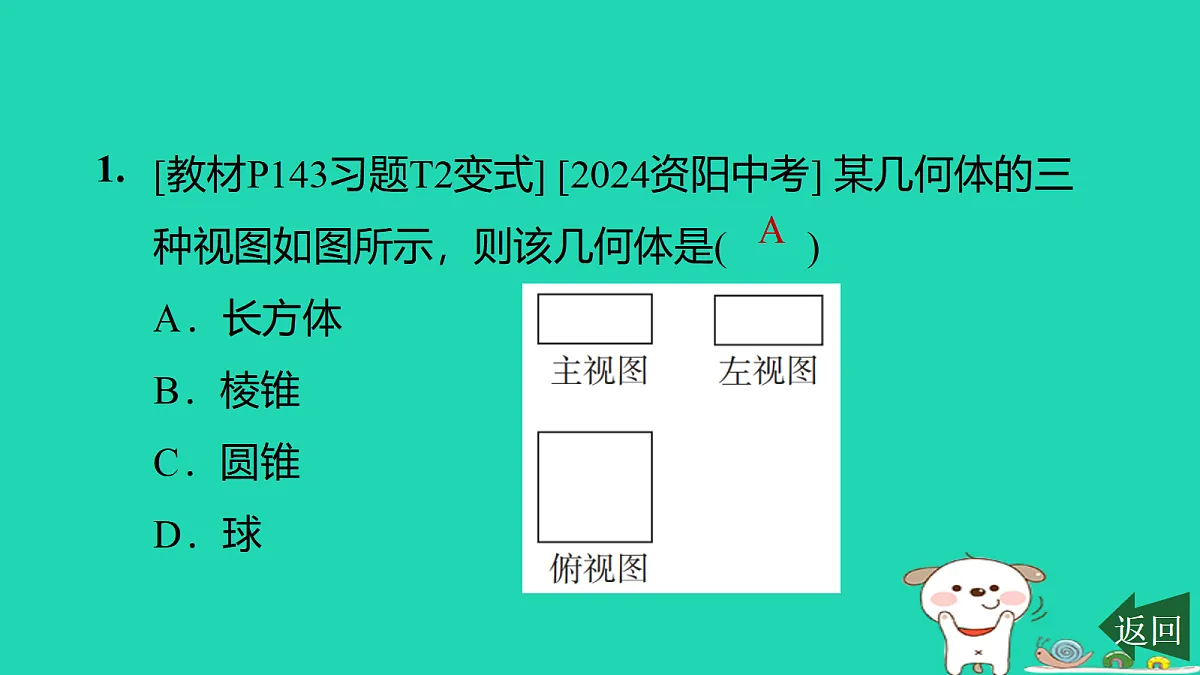

[教材P143习题T2变式] [2024资阳中考] 某几何体的三种视图如图所示，则该几何体是(　　)A．长方体 B．棱锥C．圆锥 D．球

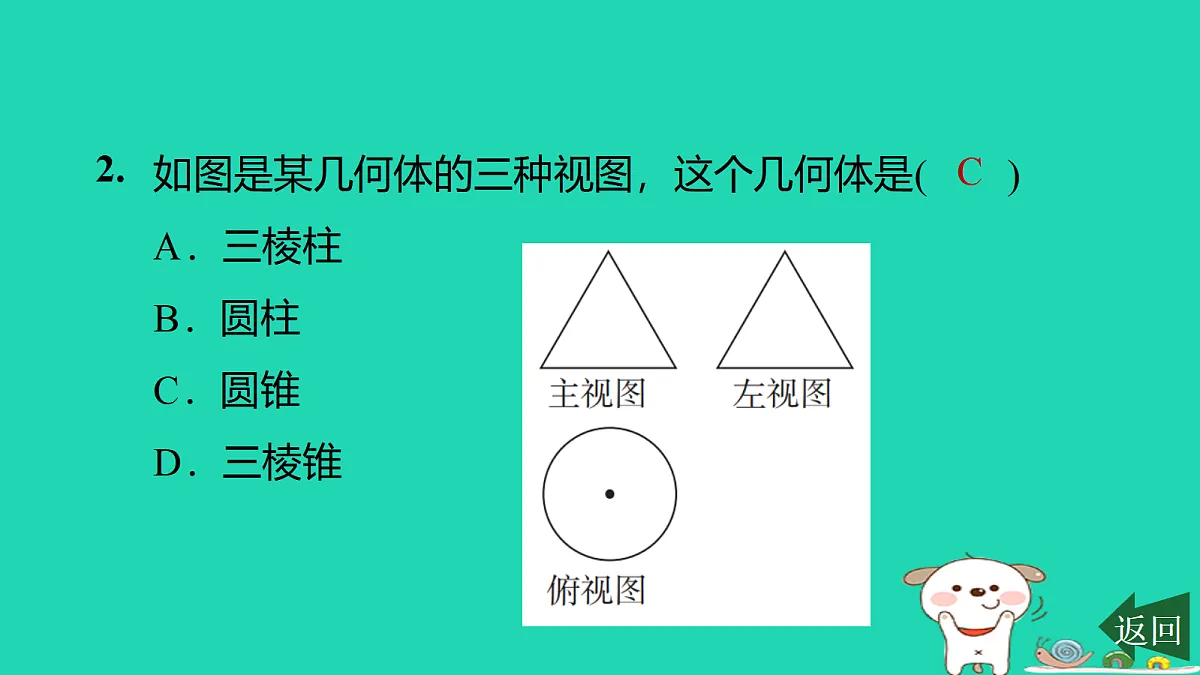

如图是某几何体的三种视图，这个几何体是(　　)A．三棱柱 B．圆柱C．圆锥 D．三棱锥

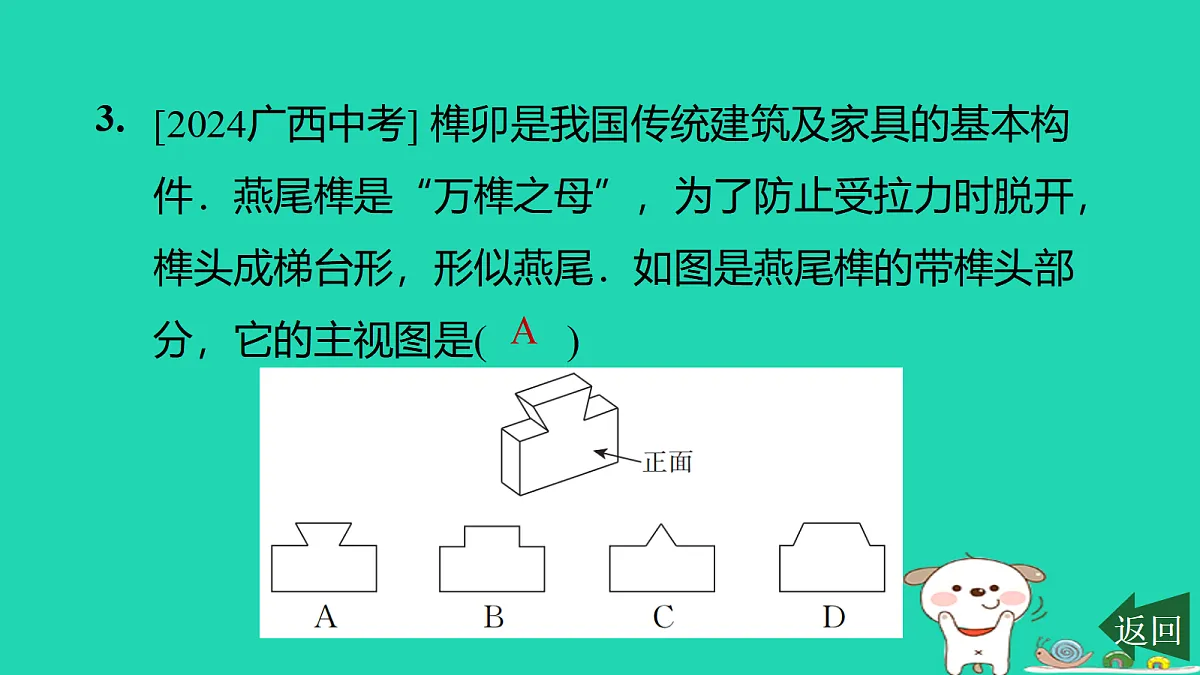

[2024广西中考] 榫卯是我国传统建筑及家具的基本构件．燕尾榫是“万榫之母”，为了防止受拉力时脱开，榫头成梯台形，形似燕尾．如图是燕尾榫的带榫头部分，它的主视图是(　　)
解：该几何体的三种视图如图所示：
[教材P143习题T4变式] 画出如图所示几何体的三种视图．
[教材P147复习题T13变式] 如图是某几何体的三种视图，则这个几何体是(　　)
由5个形状、大小完全相同的小正方体组合而成的几何体，其主视图和左视图如图所示，则搭建该几何体的方式有(　　)A．1种 B．2种 C．3种 D．4种
[2025西安莲湖区月考] 李明在参观某工厂车床工作间时发现了一个工件，通过观察画出了此工件的三种视图，并借助直尺测量了部分长度，如图所示，该工件的体积是多少？(结果保留π)
